Тепловой насос для отопления дома: цены, виды, плюсы и минусы

Основные характеристики и расчет мощности теплового насоса

Общая рациональность установки теплонасоса для отопления дома оцениваются, прежде всего, по финансовым тратам. Сюда входят:

  • цена покупки оборудования;
  • стоимость монтажа, которая может включать земельные работы;
  • траты на периодическое обслуживание;
  • примерная стоимость ликвидации частых неполадок.

Выбор модели по мощности, как было сказано выше, базируется на общей потребности в теплообеспечении. Примерный расчет для одноэтажного дома 10х10 метров (300 кубометров объема) выглядит примерно так:

  • учитывается максимальная отрицательная зимняя температура (-20);
  • определяется разница между комнатой и окружающей средой (20 — -20 = 40);
  • высчитываются теплопотери стен, по справочным данным их материала (для кирпича табличное значение 1, теплопотери — 1х300х40 — 12000 килокалорий в час или 13,5 кВт).

Полученная цифра — показатель минимальной мощности теплового насоса, которого хватит для отопления дома. Для выбора оптимальной модели характеристику нужно увеличить минимум на 50%. Это делается из-за того, что теплонасосу зимой придется работать в неоптимальных условиях, близко к нижней точке нулевой эффективности по температуре окружающей среды. Полученная цифра для рассматриваемого примера — около 20 кВт.

Вторая часть расчета — выбор емкости накопительного бака. Данную часть системы рекомендуется устанавливать, чтобы теплонасос мог работать ограниченное число циклов в сутки. В документации к оборудованию приводятся рекомендации по объему теплоаккумулятора для определенного показателя цикличности. Среднестатистическая цифра — 30 литров на киловатт при 3 запусках, 20 литров — при 5 запусках. Таким образом, для дома в рассматриваемом примере понадобится бак накопителя минимум в 400 литров для пяти циклов работы теплонасоса в сутки.

Принцип действия теплового насоса

Теплоноситель нагревается от источника низкопотенциального (5…10 °С) тепла. Насос сжимает хладагент, температура которого при этом повышается (50…60 °С) и нагревает теплоноситель системы отопления или ГВС.

В процессе работы ТН задействованы три тепловых контура:

  • наружный (система с теплоносителем и циркуляционным насосом);
  • промежуточный (теплообменник, компрессор, конденсатор, испаритель, дроссельный клапан);
  • контур потребителя (циркуляционный насос, тёплый пол, радиаторы; у ГВС – бак, точки водоразбора).

Сам процесс выглядит следующим образом:

Контур съёма тепловой энергии

  1. Грунт нагревает солевой раствор.
  2. Циркуляционный насос поднимает рассол в теплообменник.
  3. Раствор охлаждается хладагентом (фреоном) и возвращается в грунт.
  1. Жидкий фреон, испаряясь, забирает тепловую энергию у рассола.
  2. Компрессор сжимает хладагент, его температура резко повышается.
  3. В конденсаторе фреон через испаритель отдаёт энергию теплоносителю отопительного контура и снова становится жидким.
  4. Остывший хладагент, через дроссельный клапан уходит к первому теплообменнику.
  1. Подогретый теплоноситель отопительной системы подтягивается циркуляционным насосом к рассеивающим элементам.
  2. Отдаёт тепловую энергию воздушной массе помещения.
  3. Остывший теплоноситель по обратной трубе возвращается к промежуточному теплообменнику.

Видео с подробным описанием процесса:

Деление по типу рабочего тела

Современные теплонасосы могут использовать газообразное тело или химический жидкий раствор аммиака в роли транспортера тепла. Пригодность той или иной схемы оценивается по нескольким факторам, особенностям систем.

  1. Установки, использующие фреон, имеют цикл теплового насоса, основанный на процессах сжатия и расширения газа. Они так или иначе построены на компрессорной схеме. Оборудование обладает привлекательными показателями производительности, однако имеет и недостатки. Хотя средневзвешенное потребление системы в момент рабочего цикла стабильно, проводка сильно нагружается. Кроме этого, теплонасосы с газообразным транспортером тепла не будут полезны в регионах, где нет централизованных сетей электричества или источника питания достаточной нагрузочной способности.
  2. Установки испарительного типа, использующие аммиачный раствор, имеют рабочий цикл, основанный на процессе испарения вещества при низких температурах кипения. Сжижение после прохода внешнего теплообменника происходит под действием источника энергии. Это — тепловая горелка. Для нее может применяться практически любое топливо: твердое, бензин, дизель, газ, керосин, в отдельных случаях — метиловый спирт. Поэтому испарительные теплонасосы привлекательны в местах, где нет электричества. Кроме этого, к выбору именно такого оборудования может подтолкнуть дешевизна топлива определенного вида в регионе.

Характер используемого в системе рабочего тела может многое сказать о производительности установки и отдачи мощности. Так, фреонные компрессорные теплонасосы способны на резкий рывок, быстро прогревая помещение. Аммиачные испарительные модели на такие подвиги не способны. Их предпочтительный режим использования — стабильная, постоянная работа с номинальной теплоотдачей.

Что дешевле для отопления: электричество, газ или тепловой насос?

Приведем затраты на подключение каждого из типа отопления. Для представления общей картины возьмем Московскую область. В регионах цены могут отличаться, но соотношение цен останется прежним. В расчетах принимаем, что участок «голый» — без проведеного газа и электричества.

Затраты на подключение

Тепловой насос. Укладка горизонтального контура по ценам МО – 10 000 рублей за смену экскаватора с кубовым ковшом (выбирает до 1 000 м³ грунта за 8 часов). Система для дома в 100 м² будет закопана за 2 дня (справедливо для суглинка, на котором можно снять до 30 Вт тепловой энергии с 1 м.п. контура). Порядка 5 000 рублей потребуется для подготовки контура к работе. В итоге, горизонтальный вариант размещения первичного контура обойдётся в 25 000.

Скважина выйдет дороже (1 000 рублей за погонный метр, с учётом монтажа зондов, обвязки их в одну магистраль, заправкой теплоносителем и опрессовкой.), но значительно выгоднее для будущей эксплуатации. При меньшей занятой площади участка возрастает отдача (для скважины 50 м – минимум 50 Вт с метра). Покрываются потребности насоса, появляется дополнительный потенциал. Поэтому вся система будет работать не на износ, а с некоторым запасом мощности. Разместить 350 метров контура в вертикальных скважинах – 350 000 рублей.

Газовый котёл. В Московской области за подключение к газовой сети, работы на участке и монтаж котла «Мособлгаз» запрашивает от 260 000 рублей.

Электрический котел. Подключение трёхфазной сети обойдётся в 10 000 рублей: 550 – местным электросетям, остальное – на распределительный щит, счётчик и прочее наполнение.

Потребление

Для работы ТН с тепловой мощностью 9 кВт требуется 2.7 кВт/ч электроэнергии – 9 руб. 53 коп. в час,

Удельная теплота при сгорании 1 м³ газа – те же 9 кВт. Бытовой газ для МО выставлен по 5 руб. 14 коп. за куб.

Электрокотёл потребляет 9 кВт/ч = 31 руб. 77 коп. в час. Разница с ТН – почти в 3,5 раза.

Эксплуатация

  • Если подведён газ, то наиболее рентабельный вариант для отопления – газовый котёл. Стоит оборудование (9 кВт) минимум 26 000 рублей, месячная оплата за газ (по 12 ч/сутки) составит 1 850 рублей.
  • Мощное электрооборудование выгоднее с точки зрения организации трёхфазной сети и приобретения самого оборудования (котлы – от 10 000 рублей). Тёплый дом будет стоить 11 437 рублей за месяц.
  • С учётом первоначальных вложений в альтернативное отопление (оборудование 275 000 и монтаж горизонтального контура 25 000), ТН, расходующий электричества на 3 430 руб/месяц, окупится не ранее чем через 3 года.

Сравнивая все варианты отопления, при условии создания системы «с нуля», становится очевидным: газ будет не намного выгоднее геотермального теплонасоса, а обогрев электричеством в перспективе 3 лет безнадёжно проигрывает обоим этим вариантам.

С подробными расчётами в пользу эксплуатации теплового насоса можно ознакомиться, просмотрев видео от производителя:

Некоторые дополнения и опыт эффективной эксплуатации освещены в этом ролике:

Минусы тепловых насосов

https://youtube.com/watch?v=TFlcwv9HfCU

Несмотря на большое количество преимуществ тепловых насосов имеется и ряд достаточно серьезных недостатков, таких как низкая эффективность при холодной зиме и дороговизна.

Каждый человек, разбирающийся в тепловых системах отопления, вряд ли будет спорить с тем, что тепловой насос обойдется гораздо дороже, чем установка традиционной системы.

Можно сделать вывод, что отопление дома с использованием теплового насоса хоть и не является дешевым способом, но он самый надежный, безопасный и экологичный. Если говорить о цене, то его стоимость окупается в короткое время за счет того, что тепло достаточно эффективно используется из окружающей среды. Система способна как обогревать помещение, так и охлаждать его, что говорит о его универсальности.

Общий принцип работы

Технологически тепловой насос работает по знакомому всем циклу Карно, серии преобразований состояний вещества. Такие слова могут быть совершенно чужими большинству пользователей. Однако практически каждый из них имеет дома минимум одно устройство, основанное на данном физическом процессе.

Говоря простыми словами, тепловой насос представляет собой холодильник. Любая бытовая модель, где горожане привыкли хранить мясо и напитки — это нагреватель с КПД более 100%. Работает все следующим образом:

  • холодильник отнимает тепло от помещенных в него продуктов и передает его на решетку радиатора, а, следовательно — в пространство помещения;
  • одновременно идет нагрев воздуха компрессором.

В итоге, затрачивая какое-то количество электроэнергии, пользователь получает два источника тепла, один из которых (отнятая у продуктов энергия) полностью бесплатен.

Именно таков принцип работы теплового насоса. Устройство имеет обратную функциональную схему в сравнении с холодильником — в нем полезным и отвечающим за конечную эффективность узлом является теплообменник, решетка радиатора. Работает все следующим образом:

  • контур отбора тепла находится снаружи помещения, в окружении среды стабильной температуры;
  • во время работы теплового насоса температура рабочего тела принудительно снижается естественными физическими процессами ниже показателей окружающей среды;
  • происходит отбор тепла рабочим телом, интенсивность которого зависит от образованной разницы температур;
  • рабочее тело поступает в контур преобразования состояния и теплообменник помещения;
  • происходит отдача энергии воздуху или другой среде;
  • рабочее тело в исходном состоянии подается в начало цикла (контур отбора тепла).

Такая схема отопления имеет ряд достоинств и недостатков. Однако в оптимальных условиях тепловой насос показывает значительную экономию. Для обогрева дома потребуется на 70-80% меньше затрат в сравнении с классическими системами газовых и твердотельных котлов.

Сегодня существует ряд бытовых приборов, владельцы которых и не подозревают, что в них применяются инновационные, революционные идеи отбора тепла окружающей среды. Причем это может происходить даже при отрицательной температуре воздуха за окном. Это кондиционеры с функцией отопления, которая, собственно, и построена на механике теплового насоса. Принципы работы таких устройств класса воздух-воздух будут рассмотрены позже.

Что нужно знать?

Вы можете говорить о том, что раз тепловые насосы такие эффективные, то почему так слабо распространены. Все дело заключается в высокой стоимости оборудования и монтажа. Именно по этой простой причине многие отказываются от данного решения и выбирают, скажем, электрические или угольные котлы. Тем не менее отбрасывать данный вариант не стоит по многим причинам, о чем мы обязательно скажем в данной статье. Тепловые насосы после установки становятся весьма экономичными, так как используют энергию грунта. Геотермальный насос – это 3 в 1. Он сочетает в себе не только отопительный котел и систему ГВС, но и кондиционер. Давайте поближе познакомимся с данным оборудованием и рассмотрим все его сильные и слабые стороны.

Что дешевле для отопления: электричество, газ или тепловой насос?

Приведем затраты на подключение каждого из типа отопления. Для представления общей картины возьмем Московскую область. В регионах цены могут отличаться, но соотношение цен останется прежним. В расчетах принимаем, что участок «голый» — без проведеного газа и электричества.

Затраты на подключение

Тепловой насос. Укладка горизонтального контура по ценам МО – 10 000 рублей за смену экскаватора с кубовым ковшом (выбирает до 1 000 м³ грунта за 8 часов). Система для дома в 100 м² будет закопана за 2 дня (справедливо для суглинка, на котором можно снять до 30 Вт тепловой энергии с 1 м.п. контура). Порядка 5 000 рублей потребуется для подготовки контура к работе. В итоге, горизонтальный вариант размещения первичного контура обойдётся в 25 000.

Скважина выйдет дороже (1 000 рублей за погонный метр, с учётом монтажа зондов, обвязки их в одну магистраль, заправкой теплоносителем и опрессовкой.), но значительно выгоднее для будущей эксплуатации. При меньшей занятой площади участка возрастает отдача (для скважины 50 м – минимум 50 Вт с метра). Покрываются потребности насоса, появляется дополнительный потенциал. Поэтому вся система будет работать не на износ, а с некоторым запасом мощности. Разместить 350 метров контура в вертикальных скважинах – 350 000 рублей.

Газовый котёл. В Московской области за подключение к газовой сети, работы на участке и монтаж котла «Мособлгаз» запрашивает от 260 000 рублей.

Электрический котел. Подключение трёхфазной сети обойдётся в 10 000 рублей: 550 – местным электросетям, остальное – на распределительный щит, счётчик и прочее наполнение.

Потребление

Для работы ТН с тепловой мощностью 9 кВт требуется 2.7 кВт/ч электроэнергии – 9 руб. 53 коп. в час,

Удельная теплота при сгорании 1 м³ газа – те же 9 кВт. Бытовой газ для МО выставлен по 5 руб. 14 коп. за куб.

Электрокотёл потребляет 9 кВт/ч = 31 руб. 77 коп. в час. Разница с ТН – почти в 3,5 раза.

Эксплуатация

  • Если подведён газ, то наиболее рентабельный вариант для отопления – газовый котёл. Стоит оборудование (9 кВт) минимум 26 000 рублей, месячная оплата за газ (по 12 ч/сутки) составит 1 850 рублей.
  • Мощное электрооборудование выгоднее с точки зрения организации трёхфазной сети и приобретения самого оборудования (котлы – от 10 000 рублей). Тёплый дом будет стоить 11 437 рублей за месяц.
  • С учётом первоначальных вложений в альтернативное отопление (оборудование 275 000 и монтаж горизонтального контура 25 000), ТН, расходующий электричества на 3 430 руб/месяц, окупится не ранее чем через 3 года.

Сравнивая все варианты отопления, при условии создания системы «с нуля», становится очевидным: газ будет не намного выгоднее геотермального теплонасоса, а обогрев электричеством в перспективе 3 лет безнадёжно проигрывает обоим этим вариантам.

С подробными расчётами в пользу эксплуатации теплового насоса можно ознакомиться, просмотрев видео от производителя:

Некоторые дополнения и опыт эффективной эксплуатации освещены в этом ролике:

Теловой насос собственными руками

Несмотря на все плюсы оснащения жилища тепловым насосом, стоимость всей системы далеко немаленькая и может достигать нескольких тысяч американских долларов. Однако, всю систему можно создать своими руками. Чаще всего для этого будет достаточно компрессора, нескольких пластинчатых теплообменников, осушительного фильтра, ТРВ и нескольких других компонентов. В качестве хладогента можно использовать сжиженный газ фреон R22. Всех данных комплектующих вполне хватит для создания системы, которая обеспечит теплом трехуровневый дом на 300 квадратных метров.

Для начала на участке вокруг дома необходимо проложить два контура ПНД-трубы по 450 метров и один контур на 600 метров. Конец 600-метрового контура нужно опустить в ближайший проточный водоем. Дополнительно к системе нужно смонтировать вентиляцию, которая будет подогревать теплоноситель до рекуператора. В летнее же время вентиляции будет использоваться для охлаждения помещений. Примерно, вся указанная система «накрутит» за три года на 300 квадратах жилой площади около 39 000 киловат. Экономия на лицо.

Лучшие воздушные тепловые насосы

Этот тип аппаратов отапливает помещение при помощи тепловой энергии, аккумулированной из окружающей среды. Аппараты просты в использовании, а для их установки не требуется тратить много сил и времени. Ещё одно значимое преимущество подобных насосов – охлаждение помещений в жару. Это многофункциональные, эффективные решения для любых зданий.

Cooper&Hunter Ch-S09ftxla-Ng Arctic Inverter

Тепловой насос для дома, был адаптирован специально для использования в северных регионах с холодным климатом. Способен прогревать помещение до +24 градусов в условиях 25-градусного мороза. Оснащён специальным рабочим алгоритмом, который бесперебойно обеспечивает оптимальный обогрев в зависимости от климатических условий среды. Предусмотрено несколько режимов работы, среди которых – стандартное обогревание, а также защита дома от замерзания с минимальным потреблением энергии. Весит 9 килограмм, размеры: высота – 275 мм, ширина – 790 мм, глубина – 200 мм.

Достоинства

  • Хорошо прогревает комнаты;
  • Небольшой размер;
  • Не тратит много электроэнергии;
  • Имеет много полезных режимов работы;
  • Легко устанавливается.

Недостатки

Большое количество функций иногда может запутать пользователя.

Владельцы насоса положительно отзываются о нём, отмечая, что устройство может эффективно греть дом/квартиру. При этом оно будет полезно и летом, так как обеспечивает хорошее охлаждение.

Gree U-Crown Dc Inverter Gwh09ub-K3dna4f

Модель оборудована передовым функционалом. Использование инновационных технологий позволило значительно увеличить коэффициент энергоэффективности аппарата. Он способен эффективно работать в экстремальном температурном диапазоне от -30 до +54 градусов. В таких условиях он сохраняет комфортную комнатную температуру. Присутствует много полезных режимов как для нагрева, так и для охлаждения. Весит девайс 47,5 килограмма.

Достоинства

  • Широкий диапазон рабочих температур;
  • Стильный, удобный дизайн;
  • Постоянный приток следующего воздуха;
  • Много полезных функций;
  • Большой выбор режимов работы.

Недостатки

Высокая цена.

Купившие этот тепловой насос для отопления воздух-воздух пользователи отмечают, что хоть оно и дорогое, но точно стоит своих денег. Оно предлагает много режимов работы, что позволяет эффективно использовать насос в любых условиях. Также предусмотрены дополнительные функции, из которых чаще всего выделяется циркуляция воздуха.

Mitsubishi Electric Mfz-Kj35ve2 / Mufz-Kj35vehz Zubadan

Модель относится к напольному типу. Она предназначена для комнат, в которых не получается установить настенные блоки. Подходит для использования в любых помещениях. Девайс имеет небольшой размер с удобным корпусом, который стильно выглядит и хорошо смотрится в любой комнате. Устройство эффективно работает в диапазоне температур от -25 до +46 градусов, обогревая или охлаждая помещение. Оно оборудовано качественным фильтром, который хорошо фильтрует воздух и улучшает общее его качество. Весит модель 15 килограмм. Габариты: высота – 600 мм, ширина – 750 мм, глубина – 215 мм.

Достоинства

  • Не занимает много места;
  • Удобно управляется дистанционным пультом;
  • Хорошо греет комнату в холодное время года;
  • Имеет приятный дизайн;
  • Способен работать в нескольких режимах, которые легко переключаются.

Недостатки

Высокая цена.

В отзывах о насосе отмечается, что он неприхотлив: достаточно просто нажать пару кнопок на дистанционном пульте. Аппарат экономный, так как потребляет не много энергии. Однако эта экономия перекрывается высокой ценой брендовой модели. Стоимость оправдана, так как аппарат действительно удобен и эффективен.

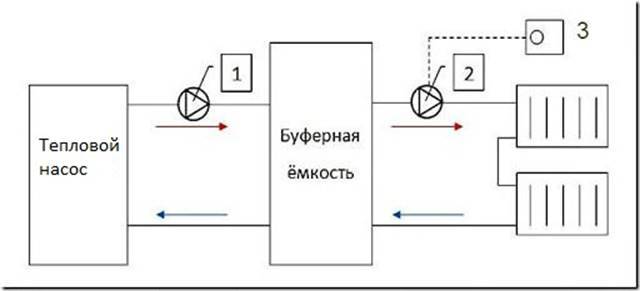

Схема отопления частного дома с применением теплового насоса

Оптимальная схема применения теплонасоса для отопления дома включает в себя накопительный бак. Упрощенно это выглядит так:

Здесь блоки 1 и 2 — запорная арматура, которая решает задачу регулирования поступающих потоков тепла. Они могут быть ручного перекрытия потока или представлять собой автоматизированные термоголовки. Блок 3 — общий терморегулятор или система датчиков.

Работает отопление по следующему принципу:

  • тепловой насос отбирает тепло окружающей среды и нагревает воду;
  • жидкость поступает либо в теплообменник вторичного нагрева накопительной емкости, либо циркулирует в едином контуре;
  • система отопления строится по классическому принципу, ток воды в ней обеспечивается циркулярным насосом.

Приведенная на рисунке схема — минимальное оснащение дома. Она может быть легко дополнена. В частности, никто не мешает установить две емкости и использовать принцип вторичного нагрева жидкости. Одна из них — бойлер с тепловым насосом (установленный непосредственно на выходе последнего) — используется для горячего водоснабжения. А более объемный бак решает задачу подачи теплоносителя в систему отопления.

Отлично работает вариант отопления дома с теплонасосом, накопительной емкостью и системой теплый пол. В этом случае не нужно нагревать жидкость до высокой температуры. Оптимальный показатель для теплого пола — от 30 до 40 градусов. Схема отопления аналогична уже приведенной, только вместо радиаторов вода поступает на коллекторный узел с собственной регулировкой потока.

Принцип и схема работы теплового насоса, виды

Принцип

Конструкция любого теплового теплонасоса предусматривает 2 части: наружная (поглощает тепло из внешних источников) и внутренняя (передает изъятое тепло непосредственно в систему отопления помещения). Внешними возобновляемыми источниками тепловой энергии являются, например, тепло земли, воздуха или грунтовых вод. Такая конструкция позволяет существенно снизить затраты на теплоэнергию или охлаждение для частного дома, ведь примерно 75% энергии вырабатывается, благодаря бесплатным источникам.

Схема работы

В состав отопительной установки входят: испаритель; конденсатор; разряжающий вентиль, который понижает давление в системе; компрессор, повышающий давление. Каждый из этих узлов связан друг с другом замкнутой цепью трубопровода, внутри которого находится хладагент. Хладагент в первых циклах находится в жидком состоянии, в следующих – в газообразном. Это вещество обладает низкой температурой кипения поэтому при варианте земляного типа оборудования, способен преобразоваться в газ, достигнув уровня температуры грунта. Далее газ поступает в компрессор, где происходит сильное сжатие, которое приводит к быстрому нагреву. После горячий пар поступает во внутреннюю часть теплонасоса, и уже здесь используется непосредственно для отопления помещений или для нагрева воды. Затем хладагент охлаждается, конденсируется и снова переходит в жидкое состояние. Через расширительный клапан жидкое вещество перетекает в подземную часть, чтобы повторить цикл нагрева.

Принцип охлаждения такой установки аналогичен принципу отопления, но используются не радиаторы, а фанкойлы. Компрессор в этом случае не функционирует. Холодный воздух из скважины напрямую поступает в кондиционирующую систему.

Виды теплонасосов

Какие бывают типы тепловых насосов? Различают оборудование по внешнему источнику теплоэнергии, который используется в системе. Среди бытовых вариантов выделяют 3 типа.

Грунтовый или земляной («грунт-воздух», «грунт-вода»)

Применение земляного теплонасоса в качестве источника теплоэнергии обеспечит эко-чистоту и безопасность. Стоимость такого оборудования высока, но функционал его огромен. Не требуется частого сервисного обслуживания, и обеспечен долгий срок эксплуатации.

Грунтовые теплонасосы могут быть двух видов: с вертикальной или с горизонтальной установкой трубопроводов. Вертикальный метод укладки более дорогостоящий, так как требуется глубокое бурение скважин в диапазоне 50-200 метров. При горизонтальном расположении трубы закладываются на глубину около метра. Для того, чтобы обеспечить сбор необходимого количества теплоэнергии, совокупная площадь трубопроводов должна превышать в 1,5-2 раза площадь отапливаемых помещений.

Водный насос («вода-воздух», «вода-вода»)

Для южных регионов с теплым климатом подойдут водяные установки. В прогретых на солнце водоемах температура воды на определенной глубине относительно устойчива. Предпочтительно прокладывать шланги в самом грунте дна, где температура выше. Для фиксации подводных трубопроводов используется груз.

Воздушный («воздух-вода», воздух-воздух»)

В установке воздушного типа источником энергии является воздух из внешней среды, который поступает на теплообменник испарителя, в где расположен жидкий хладогент. Температура хладогента всегда ниже, чем температура поступающего в систему воздуха, поэтому вещество моментально закипает и становится горячим паром.

Помимо классических моделей, востребованы комбинированные варианты установок. Такие теплонасосы дополнены газовым или же электрическим нагревателем. При плохих климатических условиях, производительность отопительного устройства уменьшается, и аппарат переключается на альтернативный вариант обогрева. Особенно актуально такое дополнение для оборудования типа «воздух-вода» или «воздух-воздух», так как именно этим видам свойственно понижение эффективности.

Для регионов с долгими холодными зимами надежнее всего использовать геотермальные (грунтовые) тепловые насосы. Воздушные теплонасосы подойдут для территорий с мягким южным климатом. Также при установке оборудования, использующего энергию земли, следует учитывать особенности грунта. Продуктивность теплонасоса будет гораздо выше в глинистом грунте, нежели в песчаном. Помимо этого, имеет значение глубина расположения трубопроводов, трубы необходимо укладывать глубже уровня промерзания земли в холодные периоды.

Принцип работы теплового насоса

Объясняя принцип действия теплового насоса, люди часто вспоминают холодильник, где в радиатор на задней стенке сбрасывается тепло, «снятое» с продуктов в камере.

Принцип работы теплового насоса, как холодильника: решетка на его обратной стороне греется, морозилка – охлаждается. Если мы удлиним трубки с фреоном и опустим их в ванну, то вода в ней будет охлаждаться, а решетка холодильника – нагреваться; холодильник будет перекачивать тепло из ванны и греть помещение.

По этому же принципу работают и кондиционеры, и тепловые насосы. Работа приборов основана на цикле Карно.

Теплоноситель движется по грунту или воде, в процессе «снимая» тепло и повышая свою температуру на несколько градусов. В теплообменнике теплоноситель отдает накопленное тепло хладагенту, тот становится паром, поступает в компрессор, где поднимается его температура. В этом виде он поставляется в конденсатор, отдает тепло теплоносителю ОС дома, и охладившись, снова превращается в жидкость и поступает в испаритель, где нагревается от новой порции нагретого теплоносителя. Цикл повторяется.

Мы разберем это на конкретном примере нашего пользователя, который сделал тепловой насос своими руками.

Тепловые насосы работают на энергии природных источников тела:

Собирать тепло с грунта (ниже глубины промерзания его температура всегда около +5 — +7 градусов), можно двумя способами:

  • горизонтальный грунтовый коллектор
  • уложенные горизонтально разными способами трубы.

По трубам течет «рассол» — на FORUMHOUSE часто используют пропиленгликоль, который забирает тепло земли, передает его хладагенту, и остыв, снова отправляется в грунтовый коллектор.

Горизонтальный грунтовый коллектор – самый дешевый способ получения энергии для работы теплового насоса. Проблема в том, что он занимает большую площадь. Чтобы обогреть дом 100 кв.м. потребуется около 5 соток на участке, и над коллектором нельзя будет возводить капитальных строений и сажать деревья с мощной корневой системой.

Люди с небольшими участками вынуждены использовать более дорогой способ – вертикальный грунтовый зонд. Это целая U-образная труба, опущенная на большую глубину (около 150 метров), или несколько таких труб, заглубленных на 20 метров (в итоге это получается дешевле и не требует получения разрешения).

Для экономии места можно бурить маленьким буром много неглубоких скважин. Получится дешевле чем бурить одну большую.

Также для работы теплового насоса используется вода – или из открытого водоема, или из скважины.

Способ устройства теплового насоса для отопления дома «вода- вода» считается самым выгодным (нет расходов на бурение и прокладку траншей), но только если дом, в котором будет установлен тепловой насос, стоит на берегу, не дальше, чем в 50 метрах от водоема. В этом случае трубопровод с «рассолом» опускается на дно реки — и все.

При втором способе необходимо пробурить две скважины: из одной вода будет поступать к тепловому насосу и передавать ему свое тепло, а во вторую будет отправляться уже «отработанная», остывшая вода. Расстояние между скважинами должно быть не менее 20 метров.

Тепловые насосы «воздух-воздух» эффективны только в южных регионах, где температура зимой не опускается ниже -5 градусов.

Заключение

Если в результате анализа климата, доступных источников энергии, характера почв принято решение купить теплонасос для отопления — рекомендуется доверить проектирование системы профессионалам. Оптимальный выбор модели основывается не только на особенностях оборудования и механике его работы. Специалисты учтут теплоотдачу почв, выберут комбинированную схему с хорошей эффективностью, рассчитают лучший вариант проведения земельных работ. Поэтому разработанная профессионалами система отопления с тепловым насосом не заставит столкнуться с неожиданностями и пожалеть о своем выборе.
