Современные приборы учета — электронные счетчики электроэнергии: особенности устройства и эксплуатации

Необходимые комплектующие и инструменты для установки электросчетчика

Перед установкой электросчетчика необходимо подготовить все инструменты для работы с устройством. Далее следует закрепить специальный бокс для прибора.

Перед монтажными работами обязательно нужно подготовить необходимые инструменты:

• нож;
• отвертки (крестовая и плоская):
• дрель;
• плоскогубцы;
• молоток;
• стрелочный тестер;
• шурупы;
• медный монолитный провод.

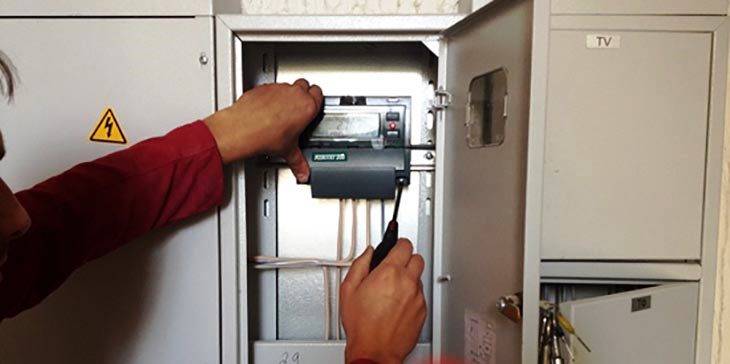

Однофазные счетчики электроэнергии устанавливаются на лестничной площадке многоквартирного дома. Иногда они находятся в квартирах, и в редких случаях приборы установлены на улице. Старый демонтируют и снимают пломбы. Далее снимается крышка на электросчетчике, и отключаются провода. Новое устройство устанавливают на месте старого, а затем подключаются провода. Заключительным этапом проверяется работоспособность оборудования.

Типы контроллеров и варианты передачи показаний на сервер

Контроллер передает показания на сервер по проводам (проводные технологии), по воздуху (беспроводные технологии) или гибридным способом.

Не умаляя значимости проводных и гибридных способов передачи данных, признаем, что они – прошлое. В промышленности, крупных офисах провода еще уместны, но в жилых домах нет. Мы уважаем их, как нафталиновое прошлое, как дисковый телефон и ламповый телевизор, но в быту отдаем предпочтение более простым и недорогим способам.

GPRS-контроллеры

В GPRS-контроллер, как в мобильный телефон, устанавливается sim-карта. Контроллер проводом подключается к счетчикам, а на сервер передает показания по общедоступной сотовой связи. По такому принципу работают большинство охранных и пожарных сигнализаций.

Механизм понятен, проверен временем, но не избавлен от недостатков.

1. У вас появляется еще одна sim-карта. Она не потребует больших расходов, но остаток денег на ней нужно контролировать.
2. Не во всех районах, и даже квартирах одинаково хорош уровень сотовой связи (МТС, Билайн, Мегафон … , есть “бермудские треугольники”, где “не ловит” ни один оператор).
3. Лучше всего GPRS-контроллеры работают от электрической розетки, которую редко кто предусматривает рядом со счетчиками. Модели на батарейках есть, но сама технология энергозатратна и производители вынуждены идти на компромисс между сроком службы, дорогими элементами питания и частотой сеансов связи между контроллером и сервером.

Представители группы GPRS-технолоний – контроллеры компании TELEOFIS.

LPWAN-контроллеры

По сути, LPWAN – та же сотовая сеть, но только для датчиков и умных счетчиков.

Основная идея – сделать передачу данных менее энергозатратной по сравнению с GPRS. Для этого поставщики LPWAN-решений разворачивают в районе автоматизируемого дома или квартала специальную вышку для связи домашних контроллеров с сервером.

Вышка принимает и передает небольшие объемы данных, на невысокой скорости достаточной для умных устройств. Она бережет энергоресурсы контроллеров и обеспечивает стабильно высокий уровень сигнала. К сожалению, у каждой медали есть обратная сторона↓.

1. Установка вышки – масштабная инженерная операция, хоть и в распределенном виде, но ложится финансовым бременем на владельцев домов и квартир.
2. Вышки надо поддерживать и обслуживать, поэтому все LPWAN-технологии подразумевают абонентскую плату.
3. Владелец счетчиков не может установить LPWAN-контроллер только в свою квартиру или частный дом. Решение всегда коллективное – или участвует весь многоквартирный дом (район, квартал), или все остаются с листочками и карандашами.

Представители LPWAN – технологии: СТРИЖ, LORA, SIGFOX …

Wi-Fi-контроллеры

Wi-Fi-контроллеры, как и любые другие, проводом подключаются к счетчикам воды, газа, тепла и электричества, а на связь с Интернет выходят через Wi-Fi. Так обычный счетчик становится Wi-Fi-счетчиком.

Технология совмещает в себе достоинства двух предыдущих.

1. Благодаря низкому энергопотреблению, Wi-Fi-контроллеры прекрасно работают на батарейках. При ежедневном выходе на связь на одном комплекте стандартных, продающихся в любом супермаркете, батареек АА прибор проработает более трех лет. Электрическую розетку в сантехнический шкаф можно не ставить, а батарейки менять самостоятельно.
2. Wi-Fi-контроллер – это персональный бытовой прибор. Его установку не нужно согласовывать с соседями, управляющей компанией или инженерной службой. Вы покупаете его в магазине, подключаете и наслаждаетесь показаниями воды, газа, электричества и тепла в мобильном телефоне или на компьютере.

Конечно возникает разумное понимание, что для установки Wi-Fi-контроллеров в квартире/доме нужен Wi-Fi. Но, говоря на чистоту, он нужен и без контроллеров.

Wi-Fi – самый интенсивно развивающийся в мире стандарт связи. Он открывает доступ в Интернет не только смартфонам, компьютерам, планшетам и телевизорам, в продаже уже есть Wi-Fi-кофемашины, мультиварки, дверные замки. В конце концов если Wi-Fi точки уже есть на Эвересте, Фудзияме и Северном полюсе, как их может не быть у вас дома.

В настоящий момент единственный серийно выпускаемый представитель группы Wi-Fi-контроллеров – контроллер Saures.

Надежность показаний и необходимость ремонта

Качественный цифровой электросчетчик отличается высокой точностью. Проверить параметры без нарушения целостности корпуса и пломб можно так:

1. После прекращения подачи напряжения индикатор останавливается. Если учет продолжается – устройство неисправно.
2. Счетчик всегда жужжит при работе, о неполадках свидетельствует самоход.
3. Показания искажаются при отключении всех бытовых приборов. Обязательно проверяется наличие самохода.

Тестирования лучше производить ночью, в условиях минимальной нагрузки на электросеть. Если самохода нет, импульсы индикатора отсутствуют на протяжении 15 минут. Импульс, возникший, когда подключение не произведено, означает поломку.

Потребители и профессиональные электрики рекомендуют несколько устройств.

Меркурий 201.8

Прочный бюджетный прибор с разрешением ЖК-экрана 7 разряда и классом точности 1. Рассчитан на сеть с напряжением 220-230 В и силой тока 5-80 А. Исправно работает в условиях жары и мороза при влажности до 90 %. Оснащен:

• модульным корпусом;
• измерительным токовым конвертером;
• винтовыми клеммами;
• светодиодной подсветкой зоны показаний.

Нева М. Т.123

Аппарат с рабочим напряжением 230 В и номинальным током 5 А. Гарантия изготовителя – 30 лет. Предназначен для измерения:

• частоты напряжения в сети;
• активной мощности электролинии;
• показателей токового напряжения и силы.

Модель имеет 1 класс точности, может устанавливаться в офисах, домах, торговых залах и квартирах.

Класс точности модели – 1. Она не подвергается климатическим, электромагнитным и механическим повреждениям. Устройство рассчитано на силу тока 5-60 А, рабочее напряжение 220-230 В. Может работать без сбоев при температуре от -45 до 70 градусов и влажности 98 %. Дополнительные возможности:

• шпунт;
• память энергонезависимого типа;
• интерфейсы связи;
• пользовательское перепрограммирование;
• вывод данных за нужный период времени;
• снятие информации без напряжения.

В память счетчика нельзя внести корректировки.

Трехфазный счетчик в электрощитке

Действующие нормативы устанавливают требование использовать при мощности потребителей от 15 до 20 кВт многофазные приборы учета. При данном показателе величина тока в цепи достигает 70 А, что недопустимо для квартир.

Трехфазная система является универсальной, поскольку обеспечивает безопасность эксплуатации бытовой техники, снижает температурную нагрузку на провод и предотвращает травматизм человека.

Важно знать

Много людей интересуются, как перепрограммировать электросчетчик своими руками. Хотелось бы отметить, что сделать это не возможно, т.к. для подключения адапатера нужно снимать пломбу, а это должен делать только представитель энергоснабжающей компании или организации, у которой есть лицензия на такой вид деятельности. Если же вы самостоятельно попытаетесь выполнить перепрограммирование и при этом нарушите целостность пломбы, придется заплатить немалый штраф.

К тому же, чтобы перепрограммировать счетчик, нужно иметь специальный адаптер и подходящее программное обеспечение. Конечно, вы можете все это найти, но, опять-таки, самовольные действия чреваты неприятными последствиями.

Основные технические характеристики

Для технической характеристики счетчиков используются следующие параметры:

1. Класс точности — основной технический параметр, который оценивает процент погрешности измерений прибора.

   Таблица классов точности для расчетных счетчиков активной электроэнергии

   Категория потребления	Класс напряжения	Класс точности прибора учёта
   Граждане (физические лица)	Любое	2,0 и выше
   Вводы многоквартирных жилых домов	Любое	1,0 и выше
   Потребители с мощностью до 670 кВт	До 35 кВт включительно	1,0 и выше
   Свыше 110 кВт	0,5S и выше
   Потребители с мощностью свыше 670 кВт	Любое	0,5S и выше с возможностью замеров часовых объемов потребления и хранения их более 90 суток
   Производители электроэнергии	Любое

2. Многотарифность — способность современных приборов вести раздельный учет расхода электроэнергии по временным интервалам и по временам года, что экономически выгодно потребителям и позволяет разгрузить городские энергосистемы в часы наибольшей нагрузки.
3. Межповерочный интервал — характеристика счетчика электрической энергии определяющая продолжительность интервала между поверками, которая вносится в паспорт и гарантирует точность показаний.

Нужно ли менять счетчики на новые

Если у вас установлен старый индукционный счетчик, не спешите его поменять на новый. Вполне возможно, что он прослужит еще долгое время, до окончания срока службы, указанного в паспорте, а это почти 20 лет. Однако в некоторых случаях могут заставить произвести замену и вы обязаны будете приобрести новый счетчик.

Электросчетчики подлежат замене в таких случаях:

• Проводятся работы по плановому обновлению электрической сети с заменой всех счетчиков.
• Счетчик неисправен.
• Закончился срок эксплуатации прибора согласно данным техпаспорта.

По закону пользователь при замене необязательно должен устанавливать электронный счетчик. Если ему удобно, он может поставить любой индукционный счетчик электроэнергии, главное, чтобы точность измерений соответствовала требованиям закона: класс точности должен быть 2.0 и выше.

Оплату расходов по приобретению счетчика и его установке несет владелец, если только не производится плановая замена. В отдельных случаях права собственности на прибор требуют уточнения:

• Когда счетчик установлен в квартире, домовладельцы обязаны следить за техническим состоянием прибора, снимать показания и производить замену при необходимости. Все расходы при этом несут жильцы квартиры.
• Когда электросчетчик старого образца установлен в общем коридоре, и его используют несколько квартир, прибор является общей собственностью всех владельцев. Расходы по его замене будут нести все стороны. Если это предусмотрено договором с обслуживающей компанией, сама компания меняет счетчик за счет собранных средств.

Счетчики воды

Водосчетчик измеряет объем воды, проходящей по водопроводу, в кубометрах или литрах. Состоит из расходомера и счетного механизма.

Виды счетчиков воды по принципу работы:

• тахометрические,

• индукционные (электромагнитные),

• ультразвуковые,

• вихревые.

Тахометрические считают количество воды по оборотам рабочей детали (крыльчатки), которая находится в воде. Недорогие, но не очень точные. Тахометрические счетчики бывают для холодной (корпус прибора синего цвета) или горячей (красный корпус) воды, а также универсальные (оранжевый цвет).

Тахометрический счетчик воды

Индукционные работают на электричестве. Служат долго, дают точные показания в том случае, если вода чистая и трубопровод без ржавчины и накипи.

Ультразвуковые счетчики воды сравнивают скорости распространения ультразвука по и против течения. Имеют высокую точность, но только на чистых трубах.

Вихревые работают с чистой водой без примесей – электронное устройство в нем анализирует скорость образования вихря за специальной деталью.

Различают водосчетчики и по числу обслуживаемых трубопроводов: одно-, двух- и многоканальные.

Устройство и принцип работы

Прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера

Измерительный аппарат совместим с однофазными и трехфазными цепями переменного тока. Его конструкция представлена:

• корпусом из термостойкого пластика или металла с клеммной колодкой;
• дисплеем – ЖК-индикатором, где отображаются данные и время, или механическим;
• источником запитки электронной схемы;
• токовым трансформатором – выполняет функции измерителя;
• микроконтроллером, преобразующим сигнал на входе в электрические величины;
• телеметрическим выходом для интеграции с АСКУЭ;

• часами – позволяют отслеживать реальное время и даты;

  Внешний вид электронного электросчетчика

• супервизором – отслеживает колебания напряжения на входе и подает команду сброса микроконтроллеру, когда напряжение выключается либо включается;
• системой управления;
• оптическим портом, позволяющим снимать показания устройства.

Принцип работы цифрового счетчика электроэнергии заключается в прямом замере напряжения и тока. Он оцифровывает информацию, передавая ее на индикатор и сохраняя в памяти. Импульсы входных электронных твердотелых элементов создают под воздействием тока напряжения. Количество импульсов зависит от активности энергии.

Конструкция счетчика зависит от принципа его работы и осуществляемых функций. Индукционный однофазный счетчик используется в однофазных переменных сетях и состоит из следующих частей:

• корпуса составного;
• двух обмоток: токовой и напряжения;
• двух магнитопроводов: обмотки тока и обмотки напряжения;
• противополюса;
• диска алюминиевого;
• механизма червячного типа;
• механизма счетного;
• магнита постоянного, служащего для торможения диска;
• оси, на которой закреплены счетный механизм, червячная передача и алюминиевый диск.

Схематическое устройство однофазного электросчетчика индукционного типа

Принцип работы устройства заключается в следующем. 2 электромагнита представляют измерительный механизм счетчика. Они расположены под углом 90° друг к другу. В магнитном поле этих электромагнитов находится диск, выполненный из алюминия. Счетчик включается в работу путем подсоединения с электроприемниками токовой обмотки последовательно, а с электроприемниками напряжения – параллельно.

При увеличении тока нагрузки возникает больший вращающий момент, что заставляет диск вращаться быстрее.

Принцип работы трехфазных индукционных счетчиков аналогичен выше описанному счетчику, с той лишь разницей, что их используют в трехфазных сетях переменного тока.

Вид спереди трехфазного индукционного электросчетчика со снятой крышкой

Вид сбоку со снятой задней частью корпуса трехфазного индукционного счетчика

С развитием электронных технологий появились счетчики учета расхода электроэнергии электронного типа. Принцип действия их довольно прост. Специальный преобразователь входные аналоговые сигналы с датчиков тока и напряжения преобразует в цифровой импульсный код. Он подается на микроконтроллер, который фиксирует количество потребляемой электроэнергии на дисплее изделия. Отсюда основными частями электронного счетчика являются:

• кожух защитный;
• трансформаторы измерительные тока и напряжения;
• преобразователь;
• микроконтроллера, являющиеся органом управления и передачи информации на дисплей;
• колодка клеммная для подсоединения эл. проводов.

Работа однофазных и трехфазных электронных счетчиков осуществляется по одним и тем же законам, с той лишь разницей, что в 3-хфазном осуществляется суммирование величин каждого из трех каналов.

Структурная схема работы однофазного счетчика электронного типа

Из схемы видно, что трансформатор тока включен в разрыв фазного провода, а трансформатор напряжения подключен к нулю и фазе. Сигналы величины тока и напряжения с помощью преобразователя преобразуются в мощность и частоту в цифровом виде, в дальнейшем микроконтроллер управляет оперативным запоминающим устройством (ОЗУ), электронным реле и дисплеем, на котором отражается цифровая информация, фиксирующая расход электроэнергии на подключенном к счетчику объекте. ОЗУ в некоторых моделях может играть роль передатчика информации, что дает возможность контролировать работу счетчика на расстоянии.

Электронные счетчики для замеров расхода электроэнергии в трехфазных схемах, могут работать как в трех,- так и четырехпроводных цепях. Устройства хранят информацию с привязкой ко времени. Показания можно снимать за определенный период времени и фиксировать следующие показатели:

• активное потребление;
• реактивное потребление;
• действующие значения напряжения и тока;
• частоту в каждой фазе.

Какие приборы подлежат обязательной замене?

Для жителей квартир МКД абсолютно не важно, в какой локации установлен электросчётчик. Ведь, независимо от того факта: установлен ли он внутри жилья, либо – на территории лестничной площадки, эти учётные приборы остаются личной собственностью правообладателя квартиры

Исключением из этого утверждения можно считать лишь иные условия, если они отражены в тексте соглашения в должностном порядке. Приводим перечень ситуаций, когда требуется произвести замену обязательно:

• если на счётчике не фиксируются данные, отражающие объём потреблённой электроэнергии;
• если имеются поврежденные либо полностью сорванные пломбы;
• если обнаруживаются механические «травмы» на «теле» прибора, такие как: сколы и трещины;
• если счётчик не смог пройти плановую «экзаменовку», которая должна проводиться единожды в восемь либо шестнадцать лет;
• если закончился срок его годности, который указан в паспорте (там же указывается и срок его замены).

Если правообладатель квартиры лично обнаруживает тот факт, что время эксплуатации счётчика подошло к концу, тогда он должен официальным образом, в письменной форме, известить исполнителя: либо УК, либо энергетическую организацию.

Затем, после оповещения, потребуется, на протяжении 14 дней, произвести замену сломанного прибора. Если владелец этого не сделает, то ему придётся производить оплату электроэнергии по невыгодной тарификации, с повышающим коэффициентом.

Замена счётчика: алгоритм действий

Подаётся заявка в компанию поставщика. В тексте надо записать последние показания счётчика, время последнего осмотра и реквизиты абонента. В 2019 году подобную заявку можно подавать по телефону.

1. Затем надо получить согласие на замену (сейчас это можно осуществить по телефону).
2. Потом осуществить выбор исполнителя для замены. Чаще всего поставщик электричества сам производит замену. При желании человек имеет право пригласить для работы любую стороннюю компанию, у которой есть соответствующая лицензия.
3. Сделать выбор электросчётчика, соответствующего техническим требованиям.
4. Произвести согласование с мастером даты его визита для осуществления работ.
5. Электрик произведёт работы по демонтажу и монтажу нового счётчика и выдаст «Акт выполненных работ», где будут указаны:

• дата работы;
• номер и тип демонтированного старого и монтированного нового приборов;
• копия паспорта нового счётчика и его показания.

1. Предоставить «Акт» в энергетическую компанию.
2. Произвести вызов инспектора вашей компании для опломбации установленного счётчика. После установки пломбы вы получите на руки подтверждающий акт.

В завершение надо передать демонтированный счётчик старого образца администрации сбытовой компании либо передать прибор учёта, если он является собственностью компании поставщика.

Нужно ли осуществлять замену старых счётчиков на новые приборы?

Все современные МКД укомплектовываются индивидуальными счётчиками электронного типа. Основным отличием индукционных аппаратов от электронных является то, что электронные могут быть двухтарифными и многотарифными, а индукционные – не могут. Соответственно, если потребитель решил осуществить замену счётчика учёта на двухтарифный (либо многотарифный), то принудительно придётся выбирать лишь из числа электронных претендентов.

Среди всей современной палитры учётных приборов, наиболее популярны электросчётчики под маркировкой: «Меркурий», «СОЭ», «СЭБ» и «ЦЭ». Они продаются в свободном доступе, в любом магазине электротехнических товаров.

Электричество является таким же товаром, как любой другой. Поэтому оно требует измерения и учёта. Немало граждан хотят знать: чем электросчётчики для физических лиц (обычных граждан) отличаются от учётных приборов для юридических лиц (организаций).

Электросчётчик для граждан

Многие граждане страны хотят узнать: необходимо ли производить замену старого индукционного индивидуального прибора, который исправно работает не один год, на новый счётчик? Имеется ли ФЗ, регламентирующий этот вопрос?

Если обратиться к тексту пунктов №№ 138 и 142, входящих в «Основные положения функционирования розничных рынков», разработанных Правительством РФ в 2012 году, то легко понять, что потребление электричества, со стороны физических лиц, должно контролироваться приборами класса точности от 2,0 и более того.

Речь идёт о счётчиках, срок эксплуатации которых, обозначенный в их техническом паспорте, не закончился. Означает ли это, что все старые приборы, у которых класс точности 2,5 и ниже, не пригодны к эксплуатации? Это не так. Закон говорит о том, что счётчики с классом точности 2 и выше, которые используются физическими лицами, могут эксплуатироваться и дальше, вплоть до окончания установленной даты их использования. Срок их службы – до тридцати лет.

По окончании установленного в паспорте срока счётчики должны заменяться на приборы, имеющие класс точности не ниже указанного в Правительственном Постановлении.

Электросчётчик для организаций

Законодательство регламентирует класс точности приборов электрического учёта, используемых для юридических лиц, организаций.

Так, для организаций, с максимальными показателями мощности до 670 кВт, либо для компаний, которые присоединены к электросетям, с уровнем напряжения от 110 кВ и более – класс точности счётчиков должен быть не менее 0,5S.

Электросчётчики для юридических лиц, имеющие максимальную мощность более 670 кВт, должны обеспечивать сохранность информации о почасовых объёмах расходования электричества за последний интервал времени в четыре месяца.

Что учесть при выборе счетчика для частного дома?

Параметры, по которым выбирается электросчетчик для дома

• В первую очередь нужно уточнить особенности энергоснабжения дома.
• Уточняется тип подключаемого напряжения, количество и мощность бытовой техники и электрооборудования.
• Также необходима схема электропроводки домовладения.

Если дом отстроен недавно, эти данные отражены в технической документации. При отсутствии бумаг нужно обратиться в энергосбыт.

Вот теперь стоит присмотреться к функциям и возможностям электросчетчиков. Когда регистратор выбран, нужно убедиться в наличии поверочных пломб. Срок их действия:

• для однофазного прибора – 2 года;
• для трехфазного – 1 год.

Какой бы счетчик не устанавливался, он должен отвечать требованиям государственного стандарта P 52320-2005. Закон допускает монтаж как электронного прибора, так и «индукционника». В обязательном порядке нужно заменить регистраторы с точностью измерения 2,5 на приборы класса 2,0 и меньше.

И помните, обязанность по замене устаревшего электросчетчика лежит на домовладельце.

О нормах установки электросчетчика в индивидуальном доме вы можете узнать, посмотрев видео:

Поделитесь записью

Обсуждение: 2 комментария

1. Андрей says: 28.03.2018 в 00:33

   Слышал по радио информацию о том, что в скором времени должен вступить в силу новый закон, который возложит обязанность по установке счетчиков электроэнергии на компании, включая саму стоимость счетчика. Скажите, пожалуйста, это правда?

   Ответить

2. Даша says:

   13.04.2018 в 00:38

   Андрей, не переживайте, будь то компания или государственная организация, никто из них не будет работать себе в убыток. Они стоимость этого счетчика, вызовы электрика, замену счетчика заложили в стоимость электроэнергии.

   Ответить

Как устроен электросчетчик

Устройство однофазного электрического счетчика прямого включения Энергомера сейчас будет хорошо видно на фотографиях. Напоминаю, его внешний вид – на первом фото статьи.

На счетчике обычно стоят 2 пломбы, одна защищает от несанкционированного доступа клеммы счетчика, вторая – электронную схему счетчика. Этих пломб на моём счетчике уже нет.

Снимаем крышку, видим клеммы

Рассмотрим подробнее клеммы.

Клеммы электросчетчика

Клеммы зажимные, хорошо держат зачищенный провод на всём его протяжении.

Теперь самое интересное – вскрываем корпус счетчика:

Счетчик Энергомера цэ6807п. Снятая передняя панель

Счетчик энергомера. Снятая крышка, фото 2

Достаём потроха внутренности, и видим, что схема электросчётчика состоит их трёх основных частей:

Вынимаем внутренности электросчетчика Энергомера цэ6807п

Это 1) шаговый двигатель, на оси которого закреплены циферки, 2) плата с контроллером и 3) входные клеммы. Как видно, всё китайское (надеюсь, кроме клемм), поэтому и цена такому счетчику 650-750 руб.

Клеммы и плата с контроллером. Всё перевёрнуто, поэтому фазные клеммы счетчика – справа, нулевые – слева, не так как мы привыкли видеть.

Белый и зеленый проводочки – это выход измерительного шунта. Того самого шунта, на котором “оседает” напряжение, пропорциональное току через фазные клеммы. Это напряжение поступает на входы платы КТ1 и КТ2 и подается на обработку контроллеру.

Также с фазной клеммы берется питание для контроллера, это желтый проводок. Питание – бестрансформаторное, через конденсатор, выпрямитель и стабилизатор 5VDC.

Нулевая клемма используется для того, чтобы брать второй полюс для питания счетчика. А ещё для того, чтобы обеспечить соединение, и чтобы ограничить злоумышленные схемы включения счетчика.

С выхода платы контроллера через точки М1.1 и М1.2 поступают импульсы на шаговый двигатель. Тот самый, который тормозят с помощью магнита. Частота импульсов пропорциональна току, и дополнительно индицируется светодиодом.

Этот светодиод используют для проверки и поверки счетчика. Подсчитывают количество импульсов за (например) 5 минут, и смотрят на правильность показаний на передней панели.

В контроллере зашита программа, которая вырабатывает импульсы для работы шагового двигателя.

Вот фото печатной платы счетчика немного крупнее:

Клеммы и плата с контроллером. Ещё фото

Переделка счетчика электроэнергии под пульт

Внешний вид пульта Дистанционное управление счетчиком делает возможным контроль потребления электроэнергии. Работа самого прибора учета основана на использовании микропроцессора — центрального блока, управляющего работой всех других его элементов.

Для того чтобы перепрошить счетчик электроэнергии под пультовое управление, его подвергают определенным доработкам. Микропроцессор видоизменяют, устанавливая дополнительный контроллер. Он будет перехватывать управление блокировкой штатных цепей. Результатом доработки становится замедление подсчета или полная остановка работы счетчика по сигналу с пульта.

Технически, чтобы переделать электросчетчик под пульт, выполняют следующие действия:

1. Снимают заводское пломбирование, в том числе наклейки (голографические пломбы со скрытым изображением).
2. Корпус разъединяют.
3. Снимают деталь, защищающую цифровую панель.
4. Устанавливают доработанную электронную плату.
5. Корпус собирают, восстанавливают защитные элементы.

Мнение эксперта

Василий Криворучко

Мастер-электрик

После доработки умный электросчетчик с пультом управления (ПДУ) приводится в первоначальный вид, определенный заводом-изготовителем. На нем отсутствуют любые визуальные следы вмешательства, включая несанкционированные выводы питания.

Решив установить пульт на счетчик, хозяева получают изделие с интеллектуальным функционалом. Агрегат дополнен приемником и пультом с передатчиком радиочастотных сигналов. По внешнему виду и габаритам ПДУ схож со стандартным брелоком автосигнализации, на лицевой панели имеются кнопки и светодиодная лампа контроля.

Каждый счетчик электроэнергии с дистанционным отключением модернизируется уникальным способом и получает собственные настройки. ПДУ привязан к конкретному устройству и наделен заданной частотой. Сигнал также кодируется по индивидуальному правилу. При такой организации исключено реагирование учетного прибора на случайные сигналы от других устройств.

Проведение доработки счетчика можно посмотреть на видео:

Счетчик электрической энергии, подготовленный к дистанционному управлению, включает следующие элементы:

• Модифицированный преобразователь напряжения. Устройство формирует нужные параметры электрического сигнала.
• Принимающий блок. Дополнительно укомплектован миниатюрной антенной, нацеленной на прием сигнала от пульта.

• Блок дешифровки. Преобразует полученный сигнал в команду, понятную микропроцессору.
• Микропроцессор. Благодаря доработке принимает команду и выполняет ее: переключает режим или временно останавливает работу счетчика.

Виды счетчиков

Правила выбора и виды учетных приборов, допустимых к установке в частном жилье и на производстве, строго регламентируются действующими нормативными актами, включая ПУЭ.

Перед тем, как установить счетчик электроэнергии в квартире или цехе, каждый хозяин оформляет договор на его подключение к электросетям, в котором обязательно указывается выбранная модель.

Дополнительная информация. Знание типа и марки конкретного образца счётного устройства (электросчётчика) необходимо для того, чтобы своевременно провести его поверку, периодичность которой устанавливается для каждой модели индивидуально.

Производителями приборов этого класса освоен выпуск огромного количества различных моделей и типов промышленных и бытовых счетчиков энергии. Разобраться со всем многообразием учетных устройств можно лишь в том случае, если попытаться классифицировать их по тем или иным признакам, а именно:

• Заявленный принцип работы электросчетчика данной модели;
• Количество учитываемых фаз (фазность электрического прибора);
• Указываемый в паспорте класс точности;
• Способ снятия показаний (вариант подключения);
• Тарификация учета;
• Электрические параметры (ток и мощность прибора).

Согласно первому из этих признаков все учетные приборы делятся на индукционные счетчики (ИС) и электронные аппараты, а по второму – на однофазные и трёхфазные изделия. Кроме того, в соответствии со способом интегрирования в измеряемую цепь, они подразделяются на приборы прямого включения и устройства, подсоединяемые через специальные токовые трансформаторы – ТТ (смотрите фото ниже).

Подключение через ТТ

Точность различных образцов электросчётчиков может варьироваться от 0,2 до 2,5, а по наличию особых режимов снятия показаний они делятся на одно- 2-х и 3-х тарифные приборы. Электрические (токовые и мощностные) характеристики этих устройств выбираются, исходя из условий их эксплуатации.

Электронные однофазные счетчики электроэнергии ЦЭ6807Б-1/ ЦЭ6807Б-2

Электронные однофазные счетчики электроэнергии ЦЭ6807Б-1 и ЦЭ6807Б-2 предназначены для учета энергии в однофазных двухпроводных сетях.

Технические параметры:

Режимы: однои двухтарифный; Номинальное напряжение 220 В; Максимальный ток 50 А;

Диапазон учитываемых нагрузок от 0,05 до 50 А; Класс точности 2,0;

Диапазон рабочих температур от –45 до +60 °C. Габариты — 68x134x216 мм.

Вес — 1 кг.

Счетчик электроэнергии ЦЭ6807Б-1 и ЦЭ6807Б-2 производится в двух модификациях — в однои двухтарифном исполнении. Обе модификации имеют телеметрический импульсный выход, поэтому их можно успешно использовать в автоматизированной системе контроля и учета электроэнергии (АСКУЭ). Такими системами часто оснащаются дома в новых районах крупных городов.

АСКУЭ действует следующим образом: сигнал со счетчика поступает в центр сбора информации на персональный компьютер инспектора. Здесь производится учет потребления электроэнергии, расчет платежей, а также централизованное переключение счетчиков на льготные тарифы. С помощью ЦЭ6807Б-2 и переключателя тарифов можно организовать дифференцированный учет энергии и там, где АСКУЭ отсутствуют. В этой модификации имеется два счетных механизма, и для переключения с одного на другой необходим лишь внешний импульс. Тарификатор УПТ12-100, представляющий собой часовой механизм, в заданное время подает на счетчик управляющий сигнал напряжением 12 В и таким образом переключает его. Тарификатор способен переключать с одного тарифа на другой одновременно до 100 счетчиков. Конструкторами предусмотрена светодиодная индикация рабочего состояния (она есть в обеих модификациях), а также индикация переключения на тариф 2 (ЦЭ6807Б-2).

Срок службы счетчика по данным производителя составляет 30 лет, межповерочный интервал — 12 лет.

Счетчик электроэнергии ЦЭ6807Б-1 и ЦЭ6807Б-2 можно устанавливать в неотапливаемых помещениях, они успешно функционируют при колебаниях сетевого напряжения от 150 до 270 В.

Конструкция и принцип работы

Прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера Измерительный аппарат совместим с однофазными и трехфазными цепями переменного тока. Его конструкция представлена:

• корпусом из термостойкого пластика или металла с клеммной колодкой;
• дисплеем – ЖК-индикатором, где отображаются данные и время, или механическим;
• источником запитки электронной схемы;
• токовым трансформатором – выполняет функции измерителя;
• микроконтроллером, преобразующим сигнал на входе в электрические величины;
• телеметрическим выходом для интеграции с АСКУЭ;
• часами – позволяют отслеживать реальное время и даты;

  Внешний вид электронного электросчетчика

• супервизором – отслеживает колебания напряжения на входе и подает команду сброса микроконтроллеру, когда напряжение выключается либо включается;
• системой управления;
• оптическим портом, позволяющим снимать показания устройства.

Принцип работы цифрового счетчика электроэнергии заключается в прямом замере напряжения и тока. Он оцифровывает информацию, передавая ее на индикатор и сохраняя в памяти. Импульсы входных электронных твердотелых элементов создают под воздействием тока напряжения. Количество импульсов зависит от активности энергии.
