Технические характеристики
Независимо от глубины скважины (8,10, 15 или 20 метров) все насосные станции делятся на бытовые и промышленные. Для частного дома используются бытовые агрегаты. Однако они могут иметь разные эксплуатационные характеристики
Чтобы ваш агрегат соответствовал потребностям семьи в воде, а также параметрам гидротехнического сооружения, необходимо при выборе обращать внимание на следующие технические характеристики:
мощность оборудования, измеряемую в Вт;
производительность прибора в кубометрах в час (эта характеристика подбирается после определения потребности жильцов воде);
высота всасывания жидкости или максимальная отметка, на которую насос может поднять воду (эти характеристики зависят от глубины водозабора, например для скважин глубиной 15-20 метров нужен агрегат с показателем не менее 20-25 м, а для скважин глубиной 8 метров подойдёт прибор с величиной 10 м);
объём гидроаккумулятора в литрах (есть агрегаты объёмом 15, 20, 25, 50 и даже 60 л);
напор (в этой характеристике нужно учитывать не только глубину расположения водного зеркала, но и протяжённость горизонтального трубопровода);
дополнительные защитные функции не помешают (защита от «сухого хода» и перегрева);
важно также учитывать тип используемого насоса. Например, погружной насос монтируется в скважине, поэтому не шумит при работе, но его ремонт и обслуживание проводить сложнее
А агрегат поверхностного типа более прост в обслуживании и ремонте, но издаёт больше шума при работе.
Чтобы вам было проще выбрать подходящий для загородного дома агрегат, мы приводим примерные технические характеристики такого устройства:
мощность прибора должна быть в пределах 0,7-1,6 кВт;
в зависимости от размера семьи хватит станции производительностью 3-7 кубометров в час;
высота подъёма зависит от глубины скважины или колодца;
объём гидробака для одного человека равен 25 л, с увеличением членов семьи пропорционально должен возрастать и объём накопительной ёмкости;
выбор прибора по максимальному напору стоит делать с учётом глубины гидротехнического сооружения, протяжённости горизонтального трубопровода, ведущего от агрегата к дому, а также высоты дома (если на верхних этажах есть точки водопотребления: санузлы или ванные комнаты);
хорошо, если прибор будет иметь защиту от работы «на сухую»
Это особенно важно для гидротехнических сооружений, отличающихся нестабильным уровнем воды. Тогда насос не сможет выкачать всю воду и работать вхолостую;
кроме этого для насосной станции поверхностного типа понадобится защита от перегрева мотора
Всё дело в том, что в агрегатах погружного типа мотор постоянно находится в воде, поэтому эффективно охлаждается. А вот мотор поверхностной станции может легко перегреться и выйти из строя. Чтобы этого не произошло, нужна защита от перегрева, которая во время сработает и отключит насос.
Выбор места для станции водоснабжения
Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м. Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.
Автоматическую станцию системы автономного водоснабжения можно расположить:
- на улице в кессоне возле скважины;
- в возведенном специально для насосного оборудования утепленном павильоне;
- в подвале дома.
Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта. При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна. При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 — 60 см или прокладывается на поверхности.
Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода. Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.
Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.
Подбор объема гидроаккумулятора
Одна из самых главных характеристик гидроаккумуляторов – это его объем. На рынке существует масса вариантов, от моделей объемом до 20 литров и до тех, емкость которых превышает 1000 литров. Но, на рынке наиболее популярны такие модели:
- 24 литра;
- 50;
- 60;
- 80 литров.
Также пользуется популярностью гидроаккумулятор 100 литров – такая емкость оптимальна для средней семьи.
Вообще, существует несколько формул, воспользовавшись которыми можно рассчитать объем гидроаккумулятора. Однако есть определенная статистика по использованию этих устройств. Опираясь на нее, также можно сделать правильный выбор.
Тем более, все равно придется покупать бак стандартного объема. Например, гидроаккумулятор 80 литров или 100 литров.
Основные правила подбора:
- емкость до 24 литров – используется, когда мощность насоса для скважины находится в пределах 2 м3\час, а количество потребителей не превышает 3-х точек. Т.е. такой объем подходит для небольших дачных домиков, в которых проживает 1-2 человека;
- объем 50 литров – понадобится при мощности насоса до 3,5 кубометров в час. При этом, допустимое количество точек потребления воды, увеличивается до 7-8 штук. Такие гидробаки подойдут для системы водоснабжения, обеспечивающих 2-3 человека, постоянно проживающих в одном доме;
- если насос обладает производительностью свыше 5 кубометров, а количество потребителей в доме больше 8, то берется бак с емкостью от 100 литров.
Когда делается расчет объема гидроаккумулятора, важно понимать, что его основная задача не заключается в создании накопительного запаса питьевой воды. Таким образом, не нужно делать большой запас по объему
Обычно, хватает 10-15%, необходимых на случай непредвиденного увеличения потребления воды.
Кроме того, нужно учитывать такие правила:
- при подборе емкости, считается общее число точек их одновременное потребление воды;
- например, значение получилось около 30 литров;
- нужно знать, что вода занимает примерно половину от объема гидробака.
Нужен ли запас емкости?
Многие люди полагают, что одна из задач аккумулятора – это создание резерва воды. Однако это не так и функции устройства, абсолютно другие. Конечно, небольшой запас по емкости нужен – бывают случаи, когда потребление воды может увеличиться. К тому же, немного увеличенный объем положительно скажется на работе всего оборудования.
Однако, учитывая цену, переплачивать лишние деньги за дополнительную емкость не нужно. Для этих целей предназначены специальные пластиковые резервуары, которые встраиваются в систему водопровода.
Тем более, если в будущем планируется увеличение точек потребления – можно купить дополнительный гидробак. Их общий объем будет суммироваться. Например, если в системе установлено два устройства на 40 и 80 литров, то общая рабочая мощность получится 120 л.
Назначение и устройство
Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.
Одна из схем подключения насоса
Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.
Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.
В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.
Устройство реле давления
Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

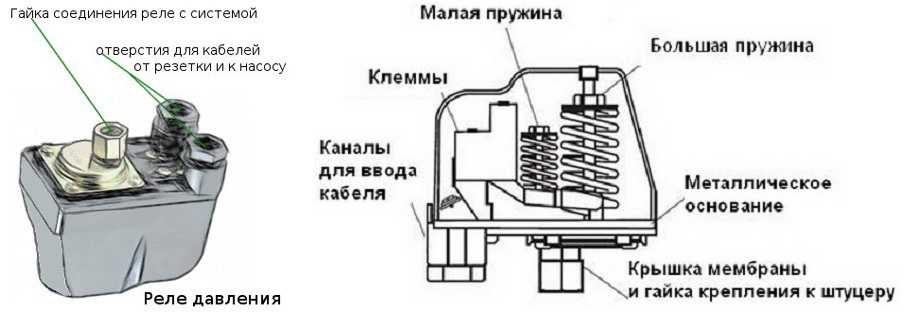

Устройство реле давления воды
Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.
Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.
Виды и разновидности
Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.
НазваниеПредел регулировки давления Заводские настройкиПроизводитель/страна Класс защиты прибораЦена
| РДМ-5 Джилекс | 1- 4,6 атм | 1,4 — 2,8 атм | Джилекс/Россия | IP 44 | 13-15$ |
| Italtecnica РМ/5G (м) 1/4″ | 1 — 5 атм | 1,4 — 2,8 атм | Италия | IP 44 | 27-30$ |
| Italtecnica РT/12 (м) | 1 — 12 атм | 5 — 7 атм | Италия | IP 44 | 27-30$ |
| Grundfos (Condor) MDR 5-5 | 1,5 — 5 атм | 2,8 — 4,1 атм | Германия | IP 54 | 55-75$ |
| Italtecnica PM53W 1″ | 1,5 — 5 атм | Италия | 7-11 $ | ||
| Genebre 3781 1/4″ | 1 — 4 атм | 0,4 — 2,8 атм | Испания | 7-13$ |
Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.
Как устройство работает
Для установки качественных устройств водоснабжения предусматривается наличие и использование расширительных бачков закрытого типа (мембранного). Внешне напоминает полностью герметичную емкость, в которой находится воздушный и водяной порожек, который разделен между собой мембраной. В камере находится воздух, который поддерживается под определенным давлением, который способен дать оптимальный подпор жидкости.
Функции и устройство
Расширительный бачок закрытого типа используется для поддержания оптимального давления внутри системы, способствующий подаче воды. Для частного водоснабжения рекомендуется использовать бачки закрытого типа. Представляют собой емкости полностью герметичного типа, внутри которых устанавливается ограничительная мембрана. Она условно делит резервуар на две части – водную и воздушную. При помощи электрического насоса наполняется жидкостью первая, при этом объем жидкости в емкости будет зависеть от внутреннего давления.
В тот момент, когда показатель достигнет установленной отметки, насосы автоматически отключатся. Включение произойдет тогда, когда давление станет ниже установленной отметки. В этот же момент жидкость начнет поступать из камеры емкости бака. Цикличность выключений и включений настраивается автоматически, это позволяет продлить срок службы устройства. Установленный манометр позволит проверить уровень давления в любое время. Монтаж производится на поверхности оборудования. Он также настраивается исходя из предпочитаемого диапазона рабочего давления.
Мембранный бак одновременно будет выполнять такие важные функции:
- защита от преждевременного износа и возможной механической поломки;
- определенное количество жидкости будет сохранено под рабочим давлением;
- помогает избежать возможного гидравлического удара, который может быть вызван скачком напряжения в сети или завоздушенностью системы;
- способствует поддержанию оптимального уровня давление при аварийном прекращении работы насоса.
Если уровень водопотребления не существенен, то включения насоса можно избежать. При этом уровень потребления будет перекрываться только тем объемом, который находится в бачке. Использование подобных устройств имеет ряд существенных преимуществ. Примером может служить низкий процент вероятности загрязнения воды, которая находится внутри устройства. Они практичны, легко устанавливаются и полностью герметичны, что позволяет избежать попадания мусора извне. При этом не следует избегать соблюдения самых обычных правил безопасности. Возможна и самостоятельная установка, но рекомендуется отдать предпочтение подобной работе профессионалу.
Правила установки оборудования
Для работы оборудование обязательное условие наличие электропитание. Необходимо провести линию туда, где будет установлена станция желательно чтобы ваша точка подключения (розетка) имела степень защиты не менее IP44.
Для дома, с круглогодичным проживанием, рассмотрим оптимальные схемы установки автоматической насосной станции водоснабжения. Для этого существует еще ряд критериев, которые необходимо учитывать перед установкой оборудования:
- Место где будет установлено.
- И как будет использоваться.
Если планируется эксплуатация в зимнее время, то помещение где будет устанавливаться станция, должно быть утеплено, иметь вентиляцию. Независимо от места установки температура в помещении должна быть не ниже +5 градусов.
На оборудование не должны сказываться перепады температуры, заморозки, помещение должно проветриваться, так как и скопление конденсата также плохо сказывается на эксплуатации.
Также можно сделать кессон — это небольшое сооружение для насосного оборудования в котором делается гидроизоляция, утепляется, стены обшиваются звукоизоляционными материалами.
Под кессон роется в земле углубление до 2,5 метров, где и монтируется насосная станция. Это хороший вариант установки станции водоснабжения — оборудование находится ниже уровня промерзания грунта, внутри установки будет постоянно поддерживаться плюсовая температура.
Если осуществляется скважинный забор воды, то обсадную трубу срезают немного выше, чем дно кессона. В скважинную трубу опускается насос, который поднимает воду в гидроаккумулятор.
Трубы укладывают в траншеи ниже глубины промерзания грунта в этом регионе, так же для уменьшения глубины траншеи можно произвести утепление труб что позволит меньше копать
Для насосной станции независимо от места установки делается жесткое основание обратите внимание, основание должно быть выше уровня пола. Когда оборудование установлено в доме это вызывает проблему шума от работающей станции
Как тогда установить станцию водоснабжения если двигатель насоса сильно шумит предлагается рассмотреть два варианта:
Когда оборудование установлено в доме это вызывает проблему шума от работающей станции. Как тогда установить станцию водоснабжения если двигатель насоса сильно шумит предлагается рассмотреть два варианта:
установить виброгасящие опоры;
сделать звукоизоляционный короб.
Если планируется сезонное использование, к примеру, для полива или в доме где нет круглогодичного проживания тогда тут все просто.
Можно устраивать небольшой короб, который надо немного прикопать, сделать навес там куда устанавливается оборудование, если есть какое-то помещение, например сарай то можно поставить и туда, но не забывайте про вентиляцию и основание.
Устройство осевого насоса.
На рисунке изображен осевой насос типа ОП и обозначено:1 – лопасти; 2 – камера рабочего колеса;3 – лопасти направляющего аппарата; 4 – подвод воды для смазки нижнего подшипника;5,10 – нижняя и верхняя опоры вала; 6 – диффузор;7 – опора верхнего подшипника;8 – уплотнение вала; 9 – шток; 11 – привод механизма;12 – отвод;13 – корпус камеры рабочего колеса;14 – закладное кольцо.
Осевое колесо насоса состоит из втулки с закрепленными на ней профилированными лопастями (число лопастей принимается от 3 до 6). Внутри втулки размещается механизм разворота лопастей, состоящий из рычагов и крестовины, осевое перемещение которой приводит к повороту рычагов и лопастей.
Лопастное колесо размещается с сферической камере, установленной на закладном фундаментном кольце. Вода к рабочему колесу подводится по плавно изогнутому подводу или по камере, которая значительно проще в исполнении.
У малогабаритных насосов с камерным подводом КПД снижается на 2-3%.
К камере на фланцах присоединен корпус насоса, выполненный в виде цилиндрической трубы, изогнутой под углом. Такая форма проточной части обусловливает максимальную конструктивную простоту осевого насоса по сравнению с другими типами лопастных насосов и обеспечивает минимальные габариты насосной установки при больших подачах.
Корпус насоса состоит из диффузора и отвода, направленного у насосов основного исполнения под углом 600, а у малогабаритных насосов под углом 90 °.
На корпусе отвода установлены опора верхнего подшипника и торцевое уплотнение вала. Вал полый, внутри его проходит шток, связывающий привод механизма разворота лопастей с самим механизмом.
Опоры вала (нижний и верхний направляющие подшипники с резиновыми вкладышами) смазываются водой, подаваемой насосом.
Если содержание взвешенных частиц в перекачиваемой жидкости более 50 мг/л, то подшипники изолируют от жидкости манжетами, и вода для смазки подводится по трубам от специального источника.
Расход воды для смазки составляет 0,5 – 2 л/сек, а напор должен быть выше напора, развиваемого насосом, на 7 метров. Осевая сила и вес вращающегося ротора воспринимаются пятой электродвигателя.
Принцип действия осевого насоса.
Принцип действия осевого насоса основан на силовом взаимодействии лопасти с обтекающим её потоком. По большому счету по такому же принципу работает и центробежный насос. Общность процессов передачи механической энергии от рабочего колеса к потоку ведет к общей области использования этих двух типов оборудования.
Различие заключается в направлении течения: если в центробежном агрегате поток жидкости имеет в области лопастного колеса радиальное направление, и поэтому создаются условия для работы центробежных сил, а в осевых насосах поток жидкости движется параллельно оси вращения лопастного колеса.
В общем случае центробежно осевой насос состоит из корпуса 1 и свободно вращающегося в нем лопастного колеса 2. При вращении колеса в потоке жидкости образуется разность давлений по обе стороны каждой лопасти, а значит образуется силовое взаимодействие потока с рабочим колесом.
Силы взаимодействия лопастей на поток создают вынужденное вращательное и поступательно движение жидкости, тем самым увеличивая ей скорость и давление, заставляя поток жидкости перемещаться по трубопроводу.
Характеристика осевого насоса.
Графическая характеристика осевого насоса несколько отличается от графической характеристики центробежного агрегата.
К особенностям характеристики осевых насосов относят: крутое падение кривой Q-H и наличие на ней перегиба; максимальный напор, соответствующей подаче Q=0, примерно в 1,5-2 раза превышает напор при максимальном КПД; кривая Q-H падает при увеличении подачи; мощность насоса достигает максимального значения при Q=0.
Исходя из указанных свойств зависимости между подачей, напором и мощностью, пуск осевого насоса производят при открытой задвижке, так как в этом случае при Н=0 он потребляет минимальную мощность.
При невозможности запуска осевого насоса на открытую задвижку необходимо предусмотреть мероприятия регулирования подачи изменением частоты вращения или применением рабочих колес с поворотными лопастями и перепуском жидкости из напорного трубопровода во всасывающий.
Видео про осевой насос.
Осевой насос предназначен для перекачивания воды с температурой не более 35 °С и содержанием взвешенных частиц не более 3000 мг/л.
Осевой насос широко применяется в ирригационных системах, на станциях первого подъема городских и производственных систем водоснабжения, а также на канализационных насосных станциях.
В дополнение к статье “Осевой насос: устройство, принцип работы, область применения.” Вам может быть интересно:
В чем достоинства насосной установки с гидробаком
Насосный агрегат является неотъемлемой частью автономной системы водоснабжения. Он обеспечивает подачу воды из скважины либо колодца, водораздача которой дальше по коттеджу осуществляется за счет работы самого насоса, использования водонапорного бака либо применения гидроаккумулятора.
Гидропневматическая водоподъемная установка и водонапорная емкость предназначены для поддержания постоянного давления во внутридомовой системе водоснабжения
Использование при раздаче воды по коттеджу только одного насоса сопряжено с множеством проблем. При такой компоновке автономного водоснабжения насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего его срок службы резко сокращается. А в ситуации с отключением электроснабжения жилище вовсе остается без воды.
Чтобы уменьшить износ насосов и обезопасить дом на случай аварий на электрических сетях, в систему водоснабжения дома включается дополнительный накопитель. Это может быть водонапорный бак на чердаке, из которого вода до сантехнических приборов течет самотеком, либо поддерживающий напор в сети искусственным путем гидроаккумулятор (он же мембранный бак или гидробак).
В обоих случаях насос включается для формирования запаса воды в емкости. Только во втором случае запас создается в автоматическом режиме системой управления по параметрам давления. При этом, накопительный бачок позволяет создать резерв воды на случай отключения электропитания, а система с гидробаком без электроэнергии не будет работать вообще. Однако накопитель в наполненном состоянии отличается немалым весом и при установке в пределах чердака требует укрепления перекрытия и теплоизоляции.
Вариант с мембранным баком более удобен и практичен. Принцип работы системы водоснабжения с такой насосной станцией основан на искусственном поддержании водного напора в трубах. Сам насос, качающий воду из водозабора, включается только для заполнения емкости. Далее ее подача в систему осуществляется при помощи сжатого воздуха.
Гидронасос устанавливаемой в подвале насосной станции работает на всасывание, что позволяет ее использовать только при неглубоких водоносных слоях или со скважинами с естественным подпором воды
В отличие от варианта с расширительным баком гидропневматическая установка более компактна. Плюс использование гидроаккумулятора мембранного типа гарантирует отсутствие гидравлических ударов в сети и постоянный напор в трубах водопровода, а также упрощает обслуживание системы водообеспечения потребителей в частном доме.
Единственный недостаток насосных станций с гидроаккумулятором – это энергозависимость. Аккумулирующий воду бак часто имеет небольшие размеры в 25–50 литров. Насосу для его заполнения приходится включаться часто, а при отключении света резерва воды хватает не слишком надолго. Для того чтобы исключить подобные ситуации желательно запастись автономным генератором.
Схема подключения погружного скважинного насоса
По схеме установки в скважине выделяют штанговый и бесштанговый погружные насосы.
К устройствам второго типа, в частности, относятся насосные установки с электрическими центробежными насосами (УЭЦН).
Штанговый насос – это гидромашина, приводной двигатель которой располагается на поверхности земли, вне скважины, при этом в перекачиваемую жидкую среду погружается только его заборная часть. Штанги, присутствующие в конструкции такого устройства, предназначены для того, чтобы передать тягу, создаваемую приводным электродвигателем, к заборной части.
Приводной электродвигатель бесштанговых насосов располагается в одном корпусе с заборным механизмом и погружается в перекачиваемую жидкую среду вместе с ним. Такие погружные устройства получили наибольшее распространение, так как они являются более удобными и в монтаже, и в эксплуатации.
На различные типы погружное насосное оборудование разделяется также по конструктивному исполнению и принципу действия. Так, в зависимости от данных параметров различают глубинные насосы центробежного и вихревого, или вибрационного, типа.
Погружной центробежный насос – это устройство, основным рабочим органом которого является колесо с лопатками, закрепленное на валу, вращающемся при помощи электродвигателя.
При вращении такого колеса (крыльчатки) перекачиваемая жидкость, находящаяся во внутренней камере, под действием оказываемой на нее центробежной силы отбрасывается к стенкам камеры, что и способствует выталкиванию жидкой среды в напорный патрубок.
В то же время в центральной части камеры создается разрежение воздуха, за счет чего новая порция перекачиваемой жидкости всасывается из находящейся в скважине трубы.
Для того, чтобы не допустить попадания во внутреннюю часть центробежного погружного насоса твердых включений, содержащихся в перекачиваемой жидкости, использовать такие устройства следует в комплекте с фильтрами грубой очистки, устанавливаемыми на подающей трубе. Наиболее значимым недостатком центробежных насосов, которые могут эксплуатироваться в круглогодичном режиме, является их достаточно высокая стоимость, если сравнивать ее с ценой на оборудование вихревого типа.
Достоинства:
- компактные размеры;
- невысокую стоимость (по сравнению с ценой на центробежные насосы);
- минимальное потребление электроэнергии.
Недостатки:
- разрушение стенок скважины от вибраций (минимизировать вибрационное воздействие вихревого насоса на стенки скважины можно, если надеть на его корпус резиновые кольца);
- невысокую мощность;
- достаточно низкую производительность перекачивания жидкой среды.
Конструктивные особенности глубинных насосов
Устройство глубинного насоса и его конструктивные особенности во многом определяются принципом действия и типом приводного электродвигателя этой гидромашины.
Забор перекачиваемой жидкой среды при использовании таких насосов осуществляется по специальной трубе, помещаемой в шахту обслуживаемой скважины или в колодец.
За электропитание приводного электродвигателя, располагаемого на определенной глубине, отвечает электрический кабель, помещенный в защитную оболочку.
В устройстве скважинного насоса центробежного типа можно выделить две основные части:
- приводной электродвигатель, который может быть встроенным или наружным;
- непосредственно саму насосную часть оборудования.
