Как происходит монтаж напорной канализации

Монтаж напорной канализации следует начать с разработки проекта. Если самотечная система отвода сточных вод может быть сделана «на глаз», то напорная требует точных расчетов. Хороший проект дома должен содержать и план системы отвода нечистот.

При самостоятельной разработке проекта учитываются следующие факторы:

  1. Планировка внутренних помещений.
  2. Тип почвы и уровень грунтовых вод.
  3. Показатель глубины промерзания почвы.
  4. Количество подключаемых источников сточных вод.
  5. Суточный объем используемой воды.

При разработке проекта наружной канализации учитываются санитарно-технические нормы СНиП 3.05.04-85. Именно поэтому рекомендуется доверять эту работу профессиональным проектировщикам.

План монтажных работ выглядит следующим образом:

  1. Приобретаются необходимые материалы и инструменты.
  2. Проводится разметка помещений сооружения и загородного участка.
  3. Монтируется система трубопроводов внутри помещений. От особенностей расположения труб зависят и методы их крепления.
  4. Выполняется подключение сантехники и других источников стоков.
  5. Создаются траншеи для наружной части системы, а также котлован для размещения септика, накопительных и других колодцев.
  6. Для прокладки труб создается подложка из песка и щебня в ранее выкопанных траншеях.
  7. На созданную подложку укладываются трубы, после чего они соединяются.
  8. Колодцы и насос подключаются в последнюю очередь, проводится проверка герметичности системы.

Только после наладки и тестирования системы все траншеи закапываются.

На основании того, сколько нечистот система должна будет отводить в сутки, выбирается фекальный насос.

Рекомендации по его установке фекального насоса следующие:

  1. Размещаться насос должен исключительно в помещении, в котором температура не опускается ниже 0 градусов Цельсия.
  2. Площадка для монтажа КНС должна быть выбрана так, чтобы в дальнейшем было достаточно места для проведения работ по обслуживанию.
  3. На дне сооружения монтируется опорное колено со специальным фланцем, который должен подходить к устанавливаемому насосу.
  4. На колено надевается напорный трубопровод.
  5. Чтобы создаваемое давление во время перекачки нечистот не оказывало сильное воздействие на соединительные элементы выполняется крепление труб к стенкам сооружения при помощи кронштейнов.

Создаваемое давление в системе определяет требования, предъявляемые к трубопроводу:

  1. Трубы не должны быть расположены под углом друг к другу, так как это создает дополнительное давление и становится причиной появления засорений.
  2. На резких поворотах устанавливаются смотровые колодцы, которые предназначены для обслуживания системы.
  3. Соединение труб проводится с применением изолирующих материалов.

При создании проекта учитывается тот момент, что большая протяженность трубопроводов становится причиной увеличения расходов.

Когда фановая труба канализации необходима в частном доме

Движение канализационных стоков сопряжено с процессами газообразования. Разрежение газовых образований происходит при стекании жидкой среды по вертикальному стояку. Возникающую тягу частично принимают сифоны, пропускающие через себя воду. Однако при одновременном сливе большого объема жидкости из нескольких точек (душевой кабины, унитаза, мойки и т.п.) в сифонах и трубопроводной системе возможно образование вакуума.

При этом нижние точки канализации становятся источником распространения неприятных запахов через сантехнические приборы внутрь жилых помещений. Устанавливать фановую трубу даже в одноэтажном частном доме стоит хотя бы для того, чтобы избежать подобных залповых (единовременных) выбросов канализационных газов с устойчивыми неприятными запахами.

Фановая труба для индивидуального домовладения с автономной канализационной системой

Установить фановую трубу для индивидуального домовладения с автономной канализационной системой необходимо в следующих случаях:

  • в одноэтажном строении установлено несколько санузлов;
  • в двухэтажном или трехэтажном жилом здании санузлы оборудованы, как минимум, на каждом этаже;
  • жилище оборудовано несколькими стояками малого диаметра (обычно – 50 мм);
  • наличествует сооружение, которым одновременно сбрасывается в канализационную систему очень большой объем сточной воды, например, бассейн или джакузи;
  • при расположении канализационной емкости, септика или сливной ямы на расстоянии от жилой части, не превышающем десяти метров.

Канализация в частном домовладении может быть обустроена без фановой трубы по проведении консультации с опытными специалистами по строительству. В любом случае, принимая решение, нужно ли ставить фановую трубу в частном доме, стоит самостоятельно произвести несложные расчеты.

Установка фановой трубы в частном доме

Сечение канализационной трубы, как правило, равняется 110 мм. Диаметр слива бачка унитаза равен 70 мм, слив из ванной идет по трубе диаметром 50 мм. Поэтому при одновременном использовании в доме нескольких сантехнических устройств, одним из которых окажется унитаз, залповый выброс газовых образований из канализационной системы внутрь помещения становится вполне возможным.

сфера и Материалы применения

Для начала узнаем, какие конкретно трубы для сантехники смогут употребляться и для каких как раз целей.

системы отопления и Напорные водопроводы

Тёмная сталь до сих пор не сдает своих позиций в системах центрального отопления. Ее прочность – несомненный плюс; ограниченная же коррозионная стойкость компенсируется отсутствием воздуха в круглогодично заполненной системе.

  • Оцинковка лишена главного недочёта тёмной стали. Но и тут имеется нюанс: цинковый слой нарушается на сварных швах. Коррозионностойкой система отопления либо водоснабжения будет только в том случае, если она всецело собрана на резьбах.
  • Гофрированная нержавейка владеет наибольшей прочностью на разрыв, устойчива к коррозии, агрессивным средам и лишена главного недочёта прошлых решений – трудоемкости монтажа с нарезкой резьб либо сваркой. Гибкие гофрированные трубы гнутся с радиусом, равным их диаметру. Единственный недочёт – относительно большая цена (для 15 мм – от 170 рублей за погонный метр).
  • Металлопластик используется в системах теплого пола, водоснабжения и автономного отопления (тёплого и холодного). В ЦО он также может употребляться; но этому материалу очень сильно (и незаслуженно) подпортили репутацию компрессионные фитинги для труб, каковые при определенных неточностях в монтаже начинают течь через пара охлаждения и циклов нагрева. Труба представляет собой два слоя сшитого полиэтилена с алюминиевой трубкой между ними.
  • Бронзовая сантехническая труба может употребляться во водоснабжения и систем всех видах отопления. Это недешевое, но только долговечное решение.
  • Полиэтилен употребляется лишь и только для холодной воды. Рабочая температура этого пластика ограничена 40 градусами.
  • Сшитый полиэтилен, но, принципиально отличается от него повышенными термостойкостью и прочностью. Поперечные связи между молекулами полимера меняют его физические характеристики, разрешая применять данный пластик в произвольных контурах и отопительных системах ГВС. Гибкость трубок делает их очень востребованными при коллекторной разводке.

Канализация

Перечень используемых для канализационных систем материалов заметно меньше.

  • Чугун к настоящему времени потерял былую популярность. Обстоятельства – большая цена, громадная масса и очень трудоемкий монтаж с чеканкой раструбов. Единственный аргумент в пользу чугуна – его акустические качества: массивные стены поглощают любой шум, что весьма кстати при стояка в многоквартирном доме.
  • Сантехническая труба ПВХ, наоборот, на пике популярности. Маленький вес, предельно лёгкость резки и простой монтаж разрешили ей потеснить на нынешнем рынке соперничающие решения.
  • Полипропилен используется и тут. Он еще легче поливинилхлорида, владеет большей твердостью и, основное, термостойкостью. Рабочая температура полипропиленовой канализации – до 90 градусов против 60 у ПВХ.

Правила обустройства канализации в квартире

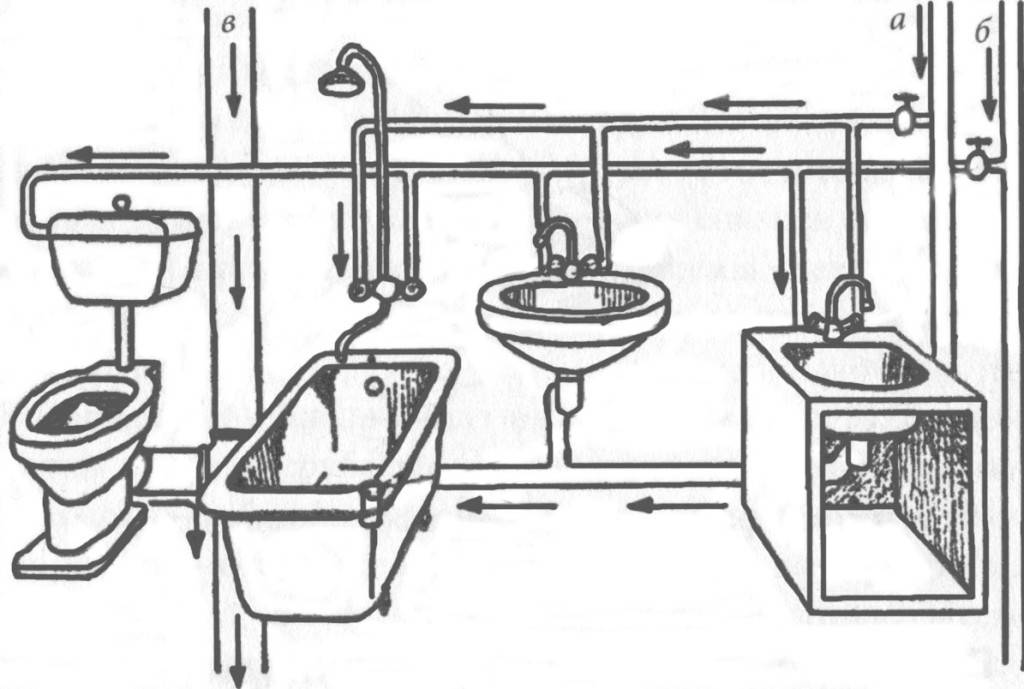

Схема канализации

Так как замена канализации будет происходить в многоквартирном доме, в котором расположенные друг над другом квартиры имеют общий стояк, то не забудьте оповестить соседей о предстоящем проведении работ. Ведь вы доставите им ряд неудобств, о чем лучше предупредить.

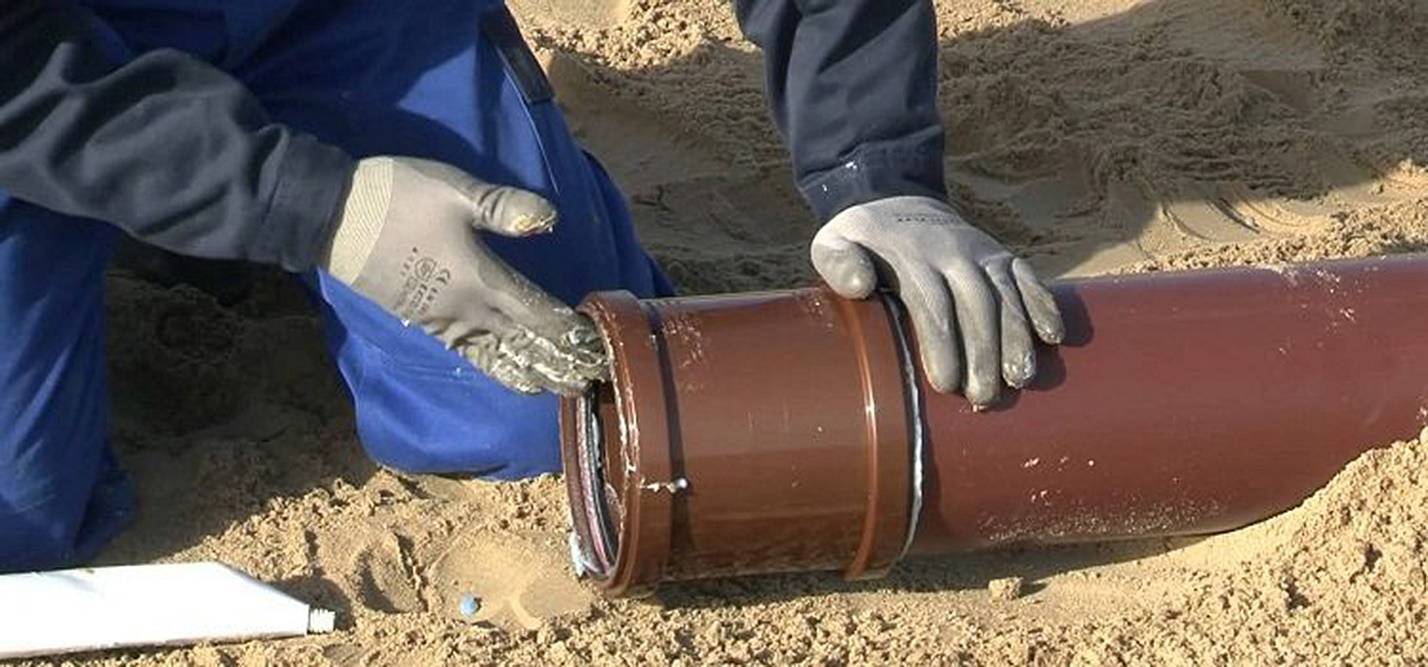

Соединение канализационных труб

Кроме того, придется договориться с организацией, занимающейся обслуживанием дома, об отключении подачи воды. Так, вы как минимум обезопасите себя от деятельности забывчивых соседей, связанной с санузлом.

Схема канализации в квартире

С чисто технической точки зрения необходимо учесть следующие нюансы.

Многие специалисты не рекомендуют производить замену чугунного стояка без особой надобности, так как этот материал действительно прочный, а демонтаж трубы из чугуна – сложный процесс, который в случае необходимости лучше предоставить профессионалам.Чугунный стояк

Современным материалом, наиболее подходящим для монтажа собственными силами, являются трубы и фитинги, выполненные из пластика.Трубы и фитинги из пластика

Трубы и фитинги из пластика

Важным условием при монтаже разводки является соблюдение уклона на каждый погонный метр трубопровода. Величина наклона зависит от диаметра трубы. Если сечение труб составляет 5 см, то уклон должен быть около 3 см, при диаметре 11 см – 2 см. Изменение наклона не стоит допускать как в большую, так и в меньшую стороны, потому что это в итоге будет приводить к засору.Уклон труб

Диаметр труб зависит от их назначения. Стояк, который будет принимать на себя стоки в больших порциях, должен иметь сечение 100-110 мм. Это касается, например, вертикальной трубы, собирающей сточные воды унитаза, стиральной и посудомоечной машин.
Если установка последней не планируется, а ванная комната имеет отдельный стояк, то вертикальный трубопровод, принимающий воду из кухни, может иметь диаметр 5 см

Для канализационной разводки лучше применять трубы диаметром в 4-5 см.
Важно учитывать, что канализационная система в процессе эксплуатации подвержена динамике. По этой причине при раструбном соединении необходимо вставлять гладкий конец одной трубы в раструб другой не полностью, оставляя зазор в 10 см.
Это компенсирует увеличение длины труб при росте температуры

Другая динамика связана с создание в трубопроводе внутреннего напряжения, что регулируется двумя видами крепления стояка при помощи хомутов, о чем будет сказано ниже.
На трубах, отводящих воду из кухонных раковин и посудомоечных машин, рекомендуется устанавливать жироуловители.Жироуловители

Из всех сантехнических приборов в самой нижней точки внутриквартирной канализационной сети должен находиться унитаз.
Обязательным является наличие гидрозатворов после сантехники, в которых остается жидкость, препятствующая проникновению в помещение зловонных запахов.Гидрозатвор для канализации

Если в процессе эксплуатации старой сети из сливов сантехники исходил характерный запах, а во время спуска воды из унитаза или стиральной машины из труб раздавался громкий хлюпающий звук, то это говорит о плохой вентиляции стояка. Возможно, забилась фановая труба. Тогда необходимо вызвать слесаря из обслуживающей ваш дом организации. Однако в некоторых случаях простой чистки вентиляции недостаточно. Тогда стояк оборудуют обратным клапаном.Обратный клапан для канализации

После того как произведены все замеры, составлена схема, учитывая все нюансы, и подобраны и куплены необходимые материалы, можно приступать к процессу демонтажа, если речь идет о замене старой сети.

Размеры

Приведем пара любопытных фактов, так или иначе касающихся диаметров трубопроводов разного назначения.

  • И продавцы, и составители техдокументации довольно часто показывают сантехнические размеры труб в дюймах. Это в некотором роде дань традиции: как раз в британских дюймах измеряются диаметры трубных резьб. Инструкция по пересчету в привычную нам систему измерений несложна: достаточно умножить размер на 25,4 – и мы возьмём размер в миллиметрах.
  • На этом путаница не заканчивается. Для металлических труб в качестве главного параметра употребляется не внешний либо внутренний диаметр, а условный проход (ДУ). В большинстве случаев, он близок к внутреннему диаметру, но не равен ему и показывает только на возможность применять для соединения элементов данного трубопровода соответствующий размер трубных резьб.

Какие конкретно как раз размеры актуальны для водоснабжения и систем отопления?

  • Подводки ХВС и ГВС имеют диаметр 15 – 20 мм.
  • Подводки к радиатору – 20 – 25 мм.
  • отопления и Стояки водоснабжения – 25 – 32 мм.
  • 40 – 65 мм – водоснабжения розливов и диаметр отопления.
  • Сантехническая труба 75 мм и выше используется при монтаже элеваторных водомеров и узлов, снабжающих отоплением, ГВС и ХВС многоквартирные дома.

Размеры сантехнических труб – ПВХ, полипропиленовых, полиэтиленовых и чугунных – для канализации подбираются с учетом возможности залпового сброса.

  • Сантехническая труба 50 мм употребляется для подключения всех устройств, не считая унитаза.
  • 110 мм – обычное сечение отвода от стояка и унитаза канализации.

150 и выше – размеры выпуска на колодец и участков канализации между колодцами.

Особенности проектирования и монтажа

  1. При планировании наружных сетей в первую очередь выбирают место расположения будущего септика. Его необходимо размещать в наиболее низкой точке на прилегающей к дому территории, чтобы при создании уклона трубопровода можно было использовать особенности естественного рельефа.
  2. Когда выбирают место для септика или накопителя стоков соблюдают санитарные нормы и требования. Очистное сооружение запрещается устанавливать близко к жилому дому (минимальное расстояние – 5 метров). Также септик располагают как можно дальше от источника питьевой воды. С другой стороны, когда очистная конструкция сильно удалена от дома, потребуется строительство длинного трубопровода.
  3. Магистраль должна быть проложена максимально по прямой линии. При необходимости выполнить поворот в данном месте нужно обустроить ревизионный колодец, поскольку в нем чаще всего образуются засоры.
  4. Места соединения элементов трубопровода следует сделать герметичным, чтобы утечки не привели к загрязнению почвы и грунтовых вод.
  5. Подсоединять подводную трубу к септику нужно при помощи резиновой соединительной манжеты. Подобный подход при сезонных подвижках грунта способен уберечь канализационную систему от разрушений.

К составлению схемы относительно того, как развести канализацию в частном доме, нужно подходить ответственно и серьезно. Иначе система либо не будет функционировать, либо станет постоянно засоряться.
