Очень точный расчет
Выше мы привели в пример очень простой расчет количества батарей отопления на площадь. Он не учитывает многие факторы, такие как качество теплоизоляции стен, вид остекления, минимальная наружная температура и многие другие. Пользуясь упрощенными вычислениями, мы можем наделать ошибок, в результате чего некоторые комнаты получатся холодными, а некоторые – слишком жаркими. Температура поддается коррекции с помощью запорных кранов, но лучше всего предусмотреть все заранее – хотя бы ради экономии материалов.
Если во время строительства своего дома вы уделили достойное внимание его утеплению, то в дальнейшем вы хорошо сэкономите на отоплении. Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты
Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85
Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты. Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85.
Стены в доме выложены в два кирпича или в их конструкции предусмотрен утеплитель? Тогда применяем коэффициент 1,0. Если обеспечить дополнительную теплоизоляцию, можно смело использовать понижающий коэффициент 0,85 – расходы на обогрев уменьшатся. Если теплоизоляции нет, применяем повышающий коэффициент 1,27.
Обратите внимание, что обогрев домовладения с одинарными окнами и плохой теплоизоляцией приводит к большим тепловым (и денежным) потерям.
Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон. В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9.
Высота потолков – не менее важный параметр. Применяем здесь следующие коэффициенты:
Таблица расчета количества секций в зависимости от площади помещения и высоты потолков.
- до 2,7 м – 1,0;
- от 2,7 до 3,5 м – 1,1;
- от 3,5 до 4,5 м – 1,2.
За потолком находится чердак или еще одна жилая комната? И здесь мы применяем дополнительные коэффициенты. Если наверху отапливаемый чердак (или с утеплением), умножаем мощность на 0,9, а если жилое помещение – на 0,8. За потолком обычный неотапливаемый чердак? Применяем коэффициент 1,0 (или просто не берем его в расчет).
После потолков примемся за стены – вот коэффициенты:
- одна наружная стена – 1,1;
- две наружные стены (угловая комната) – 1,2;
- три наружные стены (последняя комната в вытянутом доме, хате) – 1,3;
- четыре наружные стены (однокомнатный домик, хозпостройка) – 1,4.
Также в расчет берется средняя температура воздуха в самый холодный зимний период (тот самый региональный коэффициент):
- холода до –35 °C – 1,5 (очень большой запас, позволяющий не замерзнуть);
- морозы до –25 °C – 1,3 (подходит для Сибири);
- температура до –20 °C – 1,1 (средняя полоса России);
- температура до –15 °C – 0,9;
- температура до –10 °C – 0,7.
Последние два коэффициента используются в жарких южных регионах. Но даже тут принято оставлять солидный запас на случай холодов или специально для теплолюбивых людей.
Получив итоговую тепловую мощность, необходимую для обогрева выбранного помещения, следует разделить ее на теплоотдачу одной секции. В результате мы получим требуемое количество секций и сможем отправиться в магазин
Обратите внимание, что данные расчеты предусматривают базовую мощность обогрева в размере 100 Вт на 1 кв. м
Готовимся к зиме – расчет количества секций радиаторов отопления.
Здесь существует три метода, которые базируются на общих принципах:
- стандартная величина мощности одной секции может варьироваться от 120 до 220 Вт, поэтому берется средняя величина
- для корректировки погрешностей в расчетах при покупке радиатора следует заложить 20% резерв
Теперь обратимся непосредственно к самим методам.

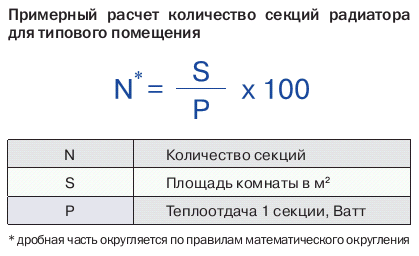

Метод первый – стандартный
Исходя из строительных правил, для качественного отопления одного квадратного метра требуется 100 ватт мощности радиатора. Займемся подсчетами.
Допустим, площадь помещения составляет 30 м², мощность одной секции возьмем равной 180 ватт, тогда 30*100/180 = 16,6. Округлим значение в большую сторону и получим, что для комнаты площадью в 30 квадратных метров необходимо 17 секций радиатора отопления.
Однако, если помещение является угловым, то полученное значение следует умножить на коэффициент 1,2. В таком случае, количество необходимых секций радиаторов будет равно 20
Метод второй – примерный
Данный метод отличается от предыдущего тем, что основан не только на площади помещения, но и на его высоте
Обратите внимание, что метод работает только для приборов средней и большой мощности
При малой мощности (50 ватт и менее) подобные расчеты будут неэффективны ввиду слишком большой погрешности.
Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м². Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16
Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора
Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16. Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора.
Метод третий – объемный
Как видно из названия, подсчеты в этом методе базируются на объеме комнаты.
Условно принимается, что для обогрева 5 кубических метров помещения нужна 1 секция мощностью 200 ватт. При длине в 6 м, ширине 5 и высоте 2,5 м формула для расчета будет следующей: (6*5*2,5)/5 =15. Следовательно, для комнаты с такими параметрами нужно 15 секций радиатора отопления мощностью 200 ватт каждая.
Если радиатор планируется расположить в глубокой открытой нише, то количество секций нужно увеличить на 5%.
В случае, если радиатор планируется полностью закрыть панелью, то увеличение следует сделать на 15%. В противном случае будет невозможно добиться оптимальной теплоотдачи.
Прочитайте статью и узнайте как построить схему водяного отопления частного дома.
Расчет по объему комнаты
В этом случае в качестве основного показателя выступает тепловая энергия, равная 41 Вт на 1 м³. Это тоже стандартная величина. Правда в помещениях со стеклопакетами используется величина, равная 34 Вт.
22х2,6х41/145=16,17 – округляем, получается 16 секций.
Обратите внимание на один очень малозаметный нюанс. Производители, указывая в паспорте изделия величину теплоотдачи, учитывают ее по максимальному параметру
Другими словами, они считают, что температура горячей воды в системе будет максимальной. В жизни это не всегда соответствует действительности. Поэтому настоятельно рекомендуем округлять конечный результат в большую сторону.
Производители, указывая в паспорте изделия величину теплоотдачи, учитывают ее по максимальному параметру. Другими словами, они считают, что температура горячей воды в системе будет максимальной. В жизни это не всегда соответствует действительности. Поэтому настоятельно рекомендуем округлять конечный результат в большую сторону.
И если мощность секции определена производителем в определенном диапазоне (установлена вилка между двумя показателями), то выбирайте меньший показатель для проведения расчетов.
От чего зависит количество радиаторов
Есть ещё ряд факторов, которые должны учитываться при расчёте количества радиаторов:
- паровой теплоноситель имеет большую теплоотдачу, чем водный;
- угловая комната холоднее, так как у неё две стены выходят на улицу;
- чем больше окон в помещении, тем там холоднее;
- если высота потолков выше 3 метров, то мощность теплоносителя надо высчитывать, исходя из объёма помещения, а не её площади;
- материал, из которого изготовлен радиатор, имеет свою теплопроводность;
- теплоизолированные стены увеличивают теплоизоляцию комнаты;
- чем ниже зимние температуры на улице, тем большее количество батарей необходимо установить;
- современные стеклопакеты увеличивают теплоизоляцию помещения;
- при одностороннем подключении труб к радиатору не имеет смысла устанавливать более 10 секций;
- если теплоноситель движется сверху вниз, его мощность увеличивается на 20%;
- наличие вентиляции предполагает большую мощность.
Расчет количества секций чугунных радиаторов отопления по объему помещения. Как рассчитать количество радиаторов
Расчет количества радиаторов отопления можно сделать тремя способами:
- Определение необходимой системы отопления исходя из площади отапливаемого помещения.
- Расчет нужных секций радиатора исходя из объема помещения.
- Наиболее сложный, но в тоже время самый точный метод расчета, который учитывает максимальное число факторов, влияющих на создание комфортной температуры в помещении.
Прежде чем остановиться на вышеприведенных способах расчета, нельзя обойти вниманием и сами радиаторы. Их способность передать тепловую энергию носителя окружающей среде, а также мощность, зависят от материала, из которого они изготовлены
Кроме того, радиаторы отличаются по стойкости (способности противостоять коррозии), имеют разное максимально допустимое рабочее давление и массу.
Так как батарея состоит из набора секций, необходимо учитывать виды материалов, из которых изготавливают радиаторы, знать их положительные и отрицательные качества. От выбранного материала будет зависеть, сколько секций батареи потребуется установить. Сейчас можно выделить 4 вида радиаторов отопления, представленных на рынке. Это чугунные, алюминиевые, стальные и биметаллические конструкции.
Чугунные радиаторы прекрасно аккумулируют тепло, выдерживают высокое давление и не имеют ограничений по виду теплоносителя. Но при этом они отличаются большим весом и требуют особого внимания к крепежу. Стальные радиаторы имеют меньшую массу по сравнению с чугуном, работают на любом давлении и являются самым бюджетным вариантом, но коэффициент теплоотдачи у них ниже, чем у всех остальных батарей.
Алюминиевые радиаторы прекрасно отдают тепло, они легкие, имеют приемлемую цену, но плохо переносят высокое давление отопительной сети. Биметаллические радиаторы взяли лучшее от стальных и алюминиевых радиаторов, но цену имеют самую высокую среди представленных вариантов.
Считается, что мощность одной секции чугунной батареи равна 145 Вт, алюминиевой – 190 Вт, биметаллической – 185 Вт и стальной – 85 Вт.
Большое значение имеет способ, при помощи которого конструкция подключена к отопительной сети. Расчет мощности радиаторов отопления напрямую зависит от способов подачи и отвода теплоносителя, и этот фактор тоже влияет на количество секций радиатора отопления, необходимых для нормального обогрева заданного помещения.
Расчет на глаз
Теплопотери в многоквартирном доме
Этот вариант подойдет тем, кто совершенно ничего не смыслит в математических выкладках. Разделите площадь комнаты на стандартный показатель – 1 секция на 1,8 м².
22/1,8=12,22 – округляем, получается 13 секций.
Имейте в виду: высота потолка не должна превышать 2.7 м. Если потолок выше, придется считать по более сложной формуле.
Как видите, посчитать необходимое количество секций для помещения можно по-разному. Хотите получить точный результат – используйте расчет по СНиПу. Не сможете определиться с дополнительными коэффициентами – выбирайте любой другой упрощенный вариант.
Специалисты рекомендуют к получившемуся числу секций прибавить 10-20%. Этот поправочный коэффициент списывается на лютые зимние морозы.
Нестандартный дизайн и размеры вертикальных радиаторов отопления позволяют располагать их в любом месте – будь то скрытые ниши или помещения без окон. Также они позволяют использовать любой тип подключения к системе отопления.
Расчет гидравлика помогает решить комплекс задач, главными из которых можно назвать вычисление оптимальных параметров системы для эффективного теплоснабжения и снижение затрат. Готовые примеры гидравлического расчета системы отопления.
Виды труб для отопления: выбираем оптимальный вариант в зависимости от параметров дома и оборудования https://teplius.ru/truby/vybor-t/kakie-luchshe.html
Теплоотдача одной секции
Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.
Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.
Технические характеристики некоторых биметаллических радиаторов
Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):
Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):
Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):
- Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
- Алюминиевый — 190 Вт (0,19 кВт).
- Чугунные — 120 Вт (0,120 кВт).
Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.
Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше
Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:
- биметаллическая секция обогреет 1,8 м2;
- алюминиевая — 1,9-2,0 м2;
- чугунная — 1,4-1,5 м2;
Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2, для ее отопления примерно понадобится:
- биметаллических 16 м2 / 1,8 м2 = 8,88 шт, округляем — 9 шт.
- алюминиевых 16 м2 / 2 м2 = 8 шт.
- чугунных 16 м2 / 1,4 м2 = 11,4 шт, округляем — 12 шт.
Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.
Метод расчета отопления для комнат с высокими потолками
Пример расчета радиатора
Отталкиваясь от этого, для обогрева помещения, площадь которого составляет 24 кв. м., а высота потолков не менее 3 метров, расчеты будут следующие:
24 кв. м. х 3 м = 72 куб. м. В результате получаем общий объем помещения.
72 куб. м. х 41 Вт = 2952 Вт. Полученный результат — суммарная мощность радиатора, который обеспечит оптимальный обогрев комнаты.
Теперь необходимо рассчитать количество секций в батарее для комнаты такой площади. В том случае если в паспорте к изделию указано, что теплоотдача одной секции составляет 180 Вт, при расчетах необходимо общую мощность батареи разделить на это число.
В итоге получаем 16,4. Потом результат нужно округлить. В результате имеем 17 секций. Батареи с таким количеством секций вполне хватит для создания теплой атмосферы в комнате площадью 72 м3. Выполнив несложные вычисления, получаем нужные нам данные.
Как рассчитать количество секций радиатора отопления
Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.
На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.
Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.
Расчет на основании площади помещения
Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:
Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:
- На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
- На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
- Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
- Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.
Ниша снизит энергоотдачу радиатора на 5 %
Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.
Экраны на радиаторах — это красиво, но они заберут до 15% мощности
Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.
Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.
Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.
Каждое помещение просчитывается отдельно
Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.
Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.
Расчет количества секций в радиаторах, исходя из объема помещения
Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.
Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:
16 × 2,5= 40 куб.м.
Далее нужно найти значение тепловой мощности, это делается следующим образом
41 × 40=1640 Вт.
Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:
1640 / 170 = 9,6.
После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.
Существуют также некоторые особенности:
- Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
- Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
- При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
- Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.
Расчет секций алюминиевых радиаторов на квадратный метр
Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия. которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.
Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.
Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт
Температура носителя так же должна учитываться
Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
если потолок равен 3 м, то параметры умножаются на 1.05;
при высоте 3.5 м он составляет 1.1;
при показателе 4 м – это 1.15;
высота стены 4.5 м – коэффициент равен 1.2.
Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.
Сколько нужно секций алюминиевого радиатора?
Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:
- S – площадь помещения, где требуется установка батареи;
- k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
- P – мощность одного элемента радиатора.
При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.
Q = 20 х 100 / 0.138 = 14.49
В данном примере коэффициент не применяется, так как высота потолка менее 3 м
Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь. Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:
Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:
- если они закреплены под подоконником, то потери составят до 4%;
- установка в нише моментально увеличивает этот показатель до 7%;
- если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
- закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.
Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.
Информация
При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.
Функции калькулятора
Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:
- блока окон «Вид радиатора»;
- десяти строк ввода данных;
- блока окон «Тип подключения»;
- четырех строк с выводом готовых расчетов.
Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.
Принцип работы на калькуляторе
Для получения готовых расчетов следуйте нижеуказанному алгоритму:
Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах. В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах. Выберете качество остекления. Выберете площадь остекления (равна отношению площади окна к площади помещения), в %. Укажите степень утепления. Выберете климатическую зону – регион проживания. Укажите количество внешних углов и стен комнаты. Выберете вариант помещения, которое находится над комнатой. Укажите температуру теплоносителя, в ℃
Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60 Выберете планируемый тип подключения
После этого появится следующая информация:
- Количество секций, в штуках.
- Тепловые потери помещения, в ваттах.
- Удельные теплопотери помещения, в Вт/м2.
- Количество тепла, выделяемого 1 секцией, в ваттах.
Полезная информация
Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:
- Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
- Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
- Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.
На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.
Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.
Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.
Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия
Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают. Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов
Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес
Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.
Справка
Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.
Расчет и подбор радиаторов отопления.
Радиаторы или конвекторы являются главными элементами отопительной системы, так как их основной функцией является передача тепла от теплоносителя воздуху в помещении или поверхностям комнаты. Мощность радиаторов при этом должна четко соответствовать тепловым потерям по помещениям. Из предыдущих разделов цикла статей видно, что укрупнено мощность радиаторов можно определить по удельным показателям по площади или объему комнаты.
Так, для отопления помещения в 20 м? с одним окном требуется в среднем установить прибор отопления мощностью 2 кВт, а если учесть небольшой запас на поверхность в размере 10-15%, то мощность радиатора составит 2,2 кВт ориентировочно. Этот метод подбора радиаторов является достаточно грубым, так как не учитывает много значимых особенностей и строительных характеристик здания. Более точным является подбор радиаторов на основании теплотехнического расчета жилого дома, который выполняется специализированными проектными организациями.
Основным параметром для подбора типоразмера прибора отопления является его тепловая мощность. А в случае с секционными алюминиевыми или биметаллическими радиаторами указывается мощность одной секции. Наиболее часто используемыми в системах отопления радиаторами являются приборы с межосевым расстоянием 350 или 500 мм, выбор которых основан, прежде всего на конструкции окна и отметке подоконника относительно финишного напольного покрытия.
| Мощность 1 секции радиатора по паспорту, Вт | Площадь комнаты, м2 | ||||||
|---|---|---|---|---|---|---|---|
| 10 | 12 | 14 | 16 | 18 | 20 | 22 | |
| Количество секций | |||||||
| 140 | 8 | 9 | 10 | 12 | 13 | 15 | 16 |
| 150 | 7 | 8 | 10 | 11 | 12 | 14 | 15 |
| 160 | 7 | 8 | 9 | 10 | 12 | 13 | 14 |
| 180 | 6 | 7 | 8 | 9 | 10 | 12 | 13 |
| 190 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 200 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
В техническом паспорте на приборы отопления производители указывают тепловую мощность применительно к каким-либо температурным условиям. Стандартными являются параметры теплоносителя 90-70 °C, в случае низкотемпературного отопления тепловую мощность следует корректировать согласно коэффициентам, указанных в технической документации.
В этом случае мощность приборов отопления определяется следующим образом:
Q=A*k*?T, где А – площадь теплоотдачи, м? k – коэффициент теплопередачи радиатора, Вт/м?*°C. ?T – температурный напор, °C
?T является средней величиной между температурой подающего и обратного теплоносителя и определяется по формуле:
?T= (Тпод+Тобр)/2 - tпомещ
Паспортными данными является мощность радиатора Q и температурный напор, определенные в стандартных условиях. Произведение коэффициентов k*A является величиной постоянной и определяется сначала для стандартных условий, а затем можно подставить в формулу для определения фактической мощности радиатора, который будет работать в системе отопления с параметрами, отличающимися от принятых.
Для каркасного дома, рассматриваемого в качестве примера с толщиной изоляции 150 мм, подбор радиатора для помещения площадью 8,12 м2 будет выглядеть следующим образом.
Ранее мы определили, что удельные теплопотери для углового помещения с учетом инфильтрации 125 Вт/м2, значит, мощность радиатора должна составлять не менее 1 015 Вт, а с запасом в 15% 1 167 Вт.
Для установки доступен радиатор мощностью 1,4 кВт при параметрах теплоносителя 90/70 градусов, что соответствует температурному напору ?T= 60 градусов. Планируемая система отопления будет работать на параметрах воды 80/60 градусов (?T=50) Следовательно, чтобы удостовериться в том, что радиатор сможет полностью перекрыть теплопотери помещения необходимо определить его фактическую мощность.
Для этого, определив значение k*A=1400/60=23,3 Вт/град, определяем фактическую мощность Qфакт=23,3*50=1167 Вт, что полностью удовлетворяет требуемой тепловой мощности прибора отопления, который должен быть установлен в данном помещении.
Видео ролик на тему расчета мощности радиатора:
https://youtube.com/watch?v=PWPYSQ7qoxk
Заключение
Расчет отопления в помещении очень важен для обеспечения теплой атмосферы в жилище в зимнее время. Больших сложностей с выполнением расчетов обычно не возникает. Поэтому каждый владелец может осуществить их самостоятельно, не прибегая к услугам специалистов. Достаточно найти формулы, которые используются для расчетов.
В этом случае можно сэкономить на приобретении радиатора, так как вы будете избавлены от необходимости платить за ненужные секции. Установив их на кухне или в гостиной, в вашем жилище будет царить комфортная атмосфера. Если вы неуверены в точности своих расчетов, из-за которых вы не подберете оптимальный вариант, то следует обратиться к профессионалам. Они правильно произведут расчеты, а после качественно выполнят установку новых радиаторов отопления или грамотно проведут монтаж системы отопления.
