От чего зависит расход газа в газгольдере: физика процесса, опыт эксплуатации

Как рассчитать расход магистрального газа при отоплении жилья?

Стандартные расчеты выполняются на основании действующей формулы. Формула для каждого случая общая — А = Q / q * ɳ, где:

  • Q — мощность котла, которая требуется для обогрева определенной территории. Чтобы рассчитать этот показатель, потребуется количество кв. метров в жилище умножить на базовое значение;
  • q — это марка газа и его удельная теплота. Например, газ G 20 имеет характеристику в 9,45 кВт;
  • ɳ — КПД котла, выраженного в отношении к единице. Если КПД равен 95%, значит, описываемый показатель равен 0,95.

Теперь осталось использовать данную формулу, чтобы произвести расчеты для помещений разной площадью.

Чтобы читатели могли получить более наглядное представление о проведении специальных расчетов, составим таблицу. Для каждого примера возьмем потребление газа двухконтурным котлом на 24 Квт и марку газа G 20. КПД агрегата будет равно 95% (0,95), а базовое значение для определения Q составит 50

Принимая во внимание все показатели, произведем расчеты для помещений разной площади

Площадь помещения, в кв. метрахСколько равен показатель Q, в кВт.Сколько кубов газа в час будет уходить на отоплениеРасход газа за суткиРасход топлива за месяцКоличество кубометров газа в год
70(70*50)/1000=3,53,5/9,45*0,95=0,3900,390*24=9,36280,83369,6
100(100*50)/1000=55/9,45*0,95=0,5570,557 *24=13,368401,044812,48
150(150*50)/1000=7,57,5/9,45*0,95=0,8350,835*24=20,04601,027214,4
200(200*50)/1000=1010/9,45*0,95=1,1141,114*24=26,74802,089624,26

Подводя небольшие итоги можно сделать выводы, что чем больше жилье, тем больше будет уходить газовой смеси на его отопление в час, в месяц и в год.

Дополнительная информация! Чем меньше будет КПД отопительного котла, тем больше станет расход газовой смеси при магистральной подаче.

Как рассчитать расход сжиженного газа

Для выполнения расчетов здесь используется та же формула, но с небольшой разницей в начальных показателях. Дело в том, что плотность смеси из пропана и бутана равна 5,24 (в то время, как у газа, подающегося по магистрали 9,45).

Чтобы выполнить расчет потребуется использовать стандартную формулу, но с другими значениями. Данные представим в таблице.

Площадь помещения, в кв. метрахСколько равен показатель Q, в кВт.Сколько кубов газа в час будет уходить на отоплениеРасход газа за суткиРасход топлива за месяцКоличество кубометров газа в год
70(70*50)/1000=3,53,5/5,24*0,95=0,70,7*24=16,85046048
100(100*50)/1000=55/5,24*0,95=1,01 *24=247208640
150(150*50)/1000=7,57,5/5,24*0,95=1,51,5*24=36108012960
200(200*50)/1000=1010/5,24*0,95=2,12,1*24=50,4151218144

Важно! Учитывая, что емкость одного баллона с газом составляет приблизительно 42 литра, можно сказать, что на среднюю площадь в 100 кв. метров потребуется чуть больше одного баллона для обогрева помещения в течение двух суток

Использование экономных конденсационных газовых котлов

Принцип работы конденсационного газового котла

Современная модернизация газовых отопительных котлов существенно повысила эффективность их работы. Последней новинкой в газовом отопительном оборудовании являются конденсационные котлы. Они используют высшую теплоту сгорания энергоносителя, и расходуют примерно на 17 процентов газа меньше. В отдельных случаях экономия газа при использовании конденсационных котлов может достигать 33 процентов.

«Высшая теплота» продуктов сгорания при использовании современных газовых котлов достигается суммирований энергии сгорания собственно газа и энергии конденсации пара в теплообменных устройствах.

В обычном газовом котле после прохождения теплообменного узла нагретый водяной пар вырывается наружу, в связи с чем его тепловая энергия используется не полностью.

конденсационный газовый котел

Однако в конденсационном котле используется и скрытая тепловая энергия, которую способен отдавать конденсирующийся пар. Водяной пар переходит в жидкое состояние, высвобождая при этом часть тепловой энергии.

Несмотря на то, что эффект освобождения энергии при конденсации пара был известен довольно давно, воплотить его в серийных устройствах удалось только после того, как промышленность научилась использовать материалы, устойчивые к коррозии. Газовый котел с конденсацией показывает существенно меньший расход газа по сравнению с обычными устройствами.

Определение годовых расходов газа

Годовые расходы газа Qгод, м3/год, на бытовые нужды определяют по чис­ленности населения города (района) и нормам газопотребления на одного чело­века, а на коммунально-бытовые – в зависимости от пропускной способности предприятия и норм расхода газа по формуле:

(3.1)

Где:

q – норма расхода теплоты на одну расчетную единицу, МДж/год;

N – число расчетных единиц;

– низшая теплота сгорания газа на сухую массу, МДж/м3.

Таблица 3.1 Годовой расход газа на бытовые и коммунально-бытовые нужды

Назначение расходуемого газа

Показатель потребления

Количество расчетных единиц

Норма расхода тепла q, МДж/год

Годовой расход газа , м3/год

Результаты, м3/год

Кварталы с газовыми плитами и централизованным ГВС (1-я зона застройки)

На приготовление пищи и хозяйственные нужды в жилых домах

На 1 чел. В год

Численность жителей N1=136427,6

2800

6923067,49

Больницы для приготовления пищи и горячей воды

На 1 койку в год

1637,131

367911,5

Поликлиники для процедур

На 1 посетителя в год

3547,117

5335,796

Столовые и рестораны

На 1 обед и 1завтрак

14938822

1705670,755

ИТОГО:

9348138,911

Кварталы с газовыми плитами и проточными водонагревателями

(2-я зона застройки)

На приготовление пищи и хозяйственные нужды в жилых домах

На 1 чел. В год

Численность жителей N5=1219244,8

8000

31787588,63

Больницы для приготовления пищи и горячей воды

На 1 койку в год

2630,9376

591249,1485

Поликлиники для процедур

На 1 посетителя в год

5700,3648

8574,702

Столовые и рестораны

На 1 чел. В год

24007305

2741083,502

ИТОГО:

36717875,41

Годовые расходы газа крупными коммунально-бытовыми потребителями

Бани

На 1 помывку

3698992,9

2681524,637

Прачечные

На 1 т сухого белья

25964,085

8846452,913

Хлебозавод

На 1 т изделий

90874,298

8975855,815

Годовые расходы газа на технологические и энергетические нужды промышленных, коммунально-бытовых и сельскохозяйственных предприятий оп­ределяют по удельным нормам расхода топлива, объему выпускаемой продук­ции и величине фактического топливопотребления. Расход газа определяют от­дельно для каждого предприятия.

Годовой расход газа на котельную складывается из расходов газа на ото­пление, горячее водоснабжение и принудительную вентиляцию зданий во всем районе.

Годовой расход газа на отопление , м3/год, жилых и общественных зданий рассчитывают по формуле:

(3.1)

Где:

а = 1,17 – поправочный коэффициент принимается в зависимости от температуры наружного воздуха;

qa – удельная отопительная характеристика здания принимается 1,26-1,67 для жилых зданий в зависимости от этажности, кДж/(м3×ч×оС);

tв – температура внутреннего воздуха, С;

tcp от – средняя темпе­ратура наружного воздуха в отопительный период , °С; пот =120 – продолжитель­ность отопительного периода, сут. ;

VH – наружный строительный объем отапли­ваемых зданий, м3;

– низшая теплота сгорания газа на сухую массу, кДж/м3;

ή – КПД теплоиспользующей установки, принимается 0,8-0,9 для отопительной котельной.

Наружный строительный объем отапливаемых зданий можно определить

как

(3.2)

Где:

V0 – объем жилых зданий на человека, принимается равным 60 м3/чел, если нет других данных;

Np — количество жителей в районе, чел.

Таблица 3.2 Значения поправочного коэффициента а в зависимости от температуры

наружного воздуха

,°С

-10

-15

-20

-25

-30

-35

-40

-50

а

1,45

1,20

1,17

1,08

1,00

0,95

0,85

0,82

Годовой расход газа на централизованное горячее водоснабжение (ГВС) , м3/год, котельных определяют по формуле:

(3.3)

Где:

qГВС = 1050 кДж/(чел-ч) – укрупненный показатель среднечасового расхода тепла на ГВС на 1 чел.;

N – число жителей, пользующихся цен­трализованном ГВС;

tхл, tхз – температура холодной воды в летний и зимний пе­риод, °С, принимается tхл =15 °С, tx= 5 °С;

– низшая теплота сгорания газа на сухую массу, кДж/м3;

– коэффициент, учитывающий снижение расхода го­рячей воды в летний период в зависимости от климатической зоны, принимает­ся от 0,8 до 1.

м3/год

Годовой расход газа на принудительную вентиляцию общественных зда­ний , м3/год, можно определить из выражения

(3.4)

Где:

qв – удельная вентиляционная характеристика здания, может быть принята 0,837 кДж/(м3×ч×°С);

fcp.в. – средняя температура наружного воздуха для расчета вентиляции, °С, (допускается принимать tcp в. = tcp om).

По району годовой расход газа , потребляемый сетями низкого давления , м3/год, равен

(3.5)

м3/год

Годовой расход газа крупными коммунально-бытовыми потребителями , м3/год, равен:

(3.6)

м3/год

Всего на коммунальные и коммунально-бытовые нужды расходуется , м3/год, газа

(3.7)

м3/год

Общий годовой расход газа районом , м3/год, без промышленных потребителей составляет:

(3.8)

Возможные проблемы с давлением СУГ в газгольдере

Как мы уже писали выше, при слишком высоком давлении газа в резервуаре редуктор прекратит подачу топлива. При низком, менее 1 бар, он не будет подавать газ к приборам.

Но чаще проблемы с давлением возникают на выходе из редуктора. Рассмотрим этот вопрос подробнее.

Слишком высокое давление

Если редуктор подает газ под слишком высоким давлением, пламя горелки может быть слишком большим. В этом нет ничего хорошего: слишком сильный огонь может вызвать повреждение газового оборудования и сделать его небезопасным.

Поэтому лучше обратиться в компанию по доставке газа и вызвать специалиста, который отрегулирует редуктор. Это также может потребоваться, если газопровод от и резервуара до прибора длинный или слишком мал в диаметре.

Внимание! Если вы обнаружили утечку газа в вашем доме, не делайте ничего, что может вызвать взрыв. Не стоит зажигать спичку, пользоваться электроприборами или даже телефоном

Немедленно покиньте здание и свяжитесь с вашей газовой компанией и / или пожарной службой.

Слишком низкое давление

Низкое давление приводит к недостаточному и, порой даже небезопасному пламени.

В зависимости от причины проблемы, это можно исправить с помощью отладки редуктора.

Не в коем случае не пытайтесь повысить давление на редукторе, если оно всегда было низким. Дело в том, что, когда основная причина низкого давления газа будет устранена в другом месте, пламя станет слишком большим, а давление в горелке слишком высоким. Это небезопасно.

Если в работе вашей системы автономной газификации возникли проблемы с давлением, необходимо вызвать профессионалов.

Выбор оборудования

Ответственность за выбор любого газового оборудования лучше возложить на проектировщиков.

Именно они смогут не только правильно определить требуемые характеристики газгольдера, но и грамотно разместят его на приусадебном участке.

О каких характеристиках идет речь?

  1. В зависимости от количества газопотребляющих приборов и их единичных расходов определяется общая потребность дома в газе. Исходя из этой величины, специалисты решают, какая минимальная вместимость должна быть у резервуара.
  2. Газгольдеры могут устанавливаться на сетях с разным давлением газа. Промышленное оборудование монтируется на высоконапорных газопроводах, в то время как к жилым постройкам подводят газ низкого давления.
  3. Резервуар может быть как горизонтальным, так и вертикальным. Выбор конструкции зависит от наличия свободного места на участке, степени озеленения и благоустройства, удаления от жилых построек и коммуникаций.

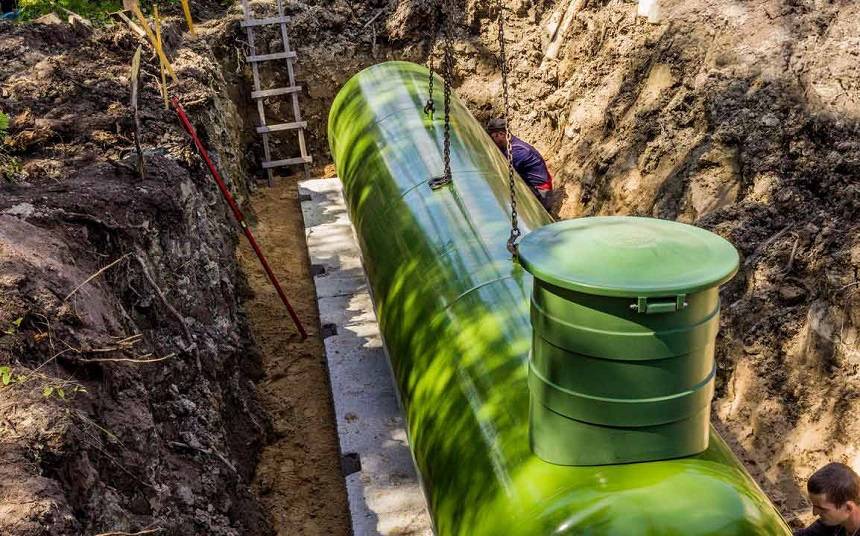

  4. Газовое хранилище может устанавливаться подземно или надземно. При этом решающее значение имеет возможность соблюсти нормы по минимальному расстоянию от оборудования до жилой части дома и организации безопасной эксплуатации.

Схема подключения от газгольдера до частного дома

Кроме резервуара в системе задействованы газопровод и цокольный ввод. Газовая труба нуждается в осмотре и обслуживании, но сам трубопровод невозможно контролировать без отключения емкости. Поэтому его проверяют и прочищают сотрудники сервисной службы.

Перед домом монтажники поднимают газопровод до уровня пола первого этажа и вводят в здание — сваривают цокольный ввод. Для защиты от замерзания конструкцию иногда помещают в специальный теплоизоляционный футляр. Отдельно следить за вводом не нужно.

9

Конденсатосборник

Оборудование монтируют в нижней точке газопровода и используют для сбора конденсата: бутана в жидкой фазе, тяжелых углеводородов, воды. Благодаря устройству газопровод работает нормально, пробки не образуются, жидкая фракция не попадает в котел.

Не проверяете.​ Специалисты по техобслуживанию откачивают конденсат, если возникает проблема с подачей газа. В остальных случаях оборудование испаряет осадочные фракции.

10

Манометр на цокольном вводе

Прибор показывает финальную отметку давления во внутренней сети и возможные перебои в подаче газа. В идеальных условиях значение соответствует показаниям манометра после редуктора (если устройство подключено).

Проверяете — третья точка контроля. Если давление упало и газа не хватает, нужно искать причину по цепочке: проверить уровень СУГ, показатели до и после редуктора.

Иногда еще один манометр монтируют в доме — непосредственно перед котлом или газовой плитой. Прибор необязательный: его устанавливают для дополнительной проверки давления.

Отопление дома газгольдером

Необходимое количество газа лучше считать с привязкой к бочке. То есть на сколько хватит каждой емкости при разном метраже помещения.

Газгольдер подбирают по количеству заправок. Оптимальным считается показатель 1–2 раза в год. Минимально резервуара должно хватать на 7–8 месяцев — отопительный сезон.

Расход сжиженного газа за сезон

Согласно СП 131.13330.2012 Строительная климатология (актуализированная редакция СНиП 23-01-99) отопительный сезон в России составляет 207 суток. Это примерно 7 месяцев.

Также важная информация: котел работает не круглые сутки. В среднем отопление функционирует 10 часов в день.

Мы провели расчеты на основе исходных данных:

  • кирпичный дом без мансарды и подвала;
  • высота этажа 3.2 м;
  • КПД газового котла 92%.

Показатели по частотности заправки усредненные. Мы заложили одинаковые расходы по топливу на каждый месяц. В действительности проживание может быть сезонным или наездами, потребление отличается в зависимости от сезона.

Соотношение площади дома и объема газгольдера (ГГ)

Объем ГГ (м3) Полная заправка ГГ (л) На сколько хватит газа (мес.)
50–100 м2 150 м2 200 м2 250 м2 300 м2 350–450 м2 500–600 м2 800 м2
3 802 л/год 5 703 л/год 7 603 л/год 9 504 л/год 11 405 л/год 17 107 л/год 22 809 л/год 30 412 л/год
2.5 2 125 6.7 4.5 3 2.7 2 1.5 1.1 0.8
2.7 2 295 7 5 3.6 3 2.4 1.6 1.2 0.9
4.6 3 910 12 8 6 5 4 2.7 2 1.5
4.8 4 080 12.8 8.5 6.4 5.1 4.2 2.8 2.1 1.6
4.85 4 112 13 8.6 6.5 5.2 4.3 2.9 2.2 1.6
5 4 250 13.4 9 7 5.4 4.5 3 2.2 1.7
6.4 5 440 17 11.4 8.5 6.8 5.7 3.8 2.8 2.1
6.5 5 525 17.4 11.6 8.7 6.9 5.8 3.9 2.9 2.2
6.6 5 610 17.6 12 9 7 6 4 3 2.2
8.6 7 310 23 15 11.5 9 7.7 5 3.8 2.9
9.1 7 735 24.4 16 12 9.7 8 5.4 4 3
9.15 7 777 24.5 16.4 12.3 9.8 8.2 5.5 4.1 3.1
9.6 8 160 25.7 17 13 10 8.6 5.7 4.3 3.2
10 8 500 27 18 13.4 10.7 9 6 4.5 3.4

Расшифровка цветов в таблице:

нерационально Запас емкости слишком большой или слишком маленький
оптимально При сезонном проживании или постоянном с 2 заправками в год
идеально Лучше всего установить на отопительный сезон
с запасом Разовой заправки хватит на год

Дома площадью 800–1000 м2 обслуживаются:

  • газгольдерами промышленных объемов более 10 м3 (установка сложнее);
  • двумя емкостями, расположенными рядом (8.6, 9.1 или 9.15 м3).

Расход сжиженного газа на домашнее отопление

Расход газа в системах независимой газификации домов зависит от большого количества самых разных факторов, главными из которых являются такие:

  • желательный режим температур в доме, температура воздуха снаружи и продолжительность периода отопления;
  • площади стен, окон, дверей, потолка и пола. К примеру, чем больше площадь окон, тем больше потери тепла и расход газа котлом;
  • материал и конструкции стен, потолка, пола, дверей, типа пакетов из стекла в окнах. К примеру, чем потолще стены, тем лучше их свойства теплоизоляции. Теплопотери через деревянные стены меньше, чем через стены из кирпича при их равной толщине, а двойной стеклопакет обеспечивает большую энергетическая эффективность если сравнивать с однокамерным;
  • режим проживания (постоянный или по выходным и праздничным дням);
  • кол-во жильцов. Данный момент определяет расход газа чтобы приготовить пищу и приготовление горячей воды для системы ГВС;
  • наличие бассейна;
  • работа дополнительного газоиспользующего оборудования (газовый генератор, уличные ИК обогреватели и т. д.).

Калькулятор для оценки затрат на теплоснабжение

Калькулятор позволяет высчитать достаточную мощность котла и сопоставить издержки на домашнее отопление сетевым газом, сжиженным газом из газгольдера, дизельным топливом (соляркой) и электротоком.

В расчетах употреблены следующие данные:

  • длительность отопительного периода — 5256 ч;
  • длительность непостоянного проживания (лето и выходные 130 дней) — 3120 ч;
  • температура в среднем за период отопления — минус 2,2°C;
  • температура окружающей среды наиболее холодной пятидневки в Петербурге — минус 26°C;
  • температура грунта под домом в период отопления — 5°C;
  • пониженная домашняя температура при отсутствии человека — 8°C;
  • утепление перекрытия чердака — слой минеральные ваты плотностью 50 кг/м? толщиной 200 мм.

Качественный газ — меньше издержки

Стоимость заправки газгольдера

Своевременная заправка газгольдеров высококачественным киришским газом по добропорядочной цене «из первых рук» — это гарантия хорошей работы системы независимого газоснабжения и долгосрочного партнерства с нашими заказчиками.

Заправка газгольдера высококачественным газом — это не только залог работы без разных перебоев системы независимого газоснабжения, но и уютная работа системы отопления зимой. Для того чтобы котел на газе не останавливался, а аварийный газовый электрический генератор надежно запускался, нужно не забывать несколько основных правил.

Как определить расход сжиженного газа?

Если вдуматься – никакой особой сложности здесь нет. Теплотворная способность (калорийность) сниженного газа (СПГ) наиболее распространенного типа (пропан-бутановая смесь G30) известна. Она составляет 42,5 МДж/кг. То есть при сжигании килограмма СПГ выделяется 42,5 мегаджоуля тепла.

А как узнать потребность конкретного дома в тепловой энергии, так, чтобы зимой в нем поддерживалась комфортная для всех проживающих температура? Тоже нет ничего невозможного!

При расчете потребления газа учитывается еще КПД котла и некоторые иные нюансы.

Весь расчет воплощён в размещённом ниже калькуляторе. Если есть неясности – помогут пояснения к программе.

Пояснения по проведению расчетов

От пользователя требуется всего лишь внесение нескольких исходных параметров, на которых строится расчет:

Общая потребность здания в тепловой энергии. Где взять эту величину – мы уже говорили выше

Важно – ее нельзя путать с паспортной мощностью установленного (планируемого к установке) газового котла. Берется именно рассчитанное значение.
Если хозяева приобретают конденсационный котел, то они делают очень серьёзный шаг в плане экономии потребления газа

Работа этого прибора строится на дополнительном отборе тепла, образующегося при конденсации водяного пара – оного из продуктов сгорания газа. «Довесок» получается весьма значительный!
Необходимо найти в паспорте изделия и указать в соответствующем поле калькулятора КПД котла. Причем, если указано два значения, то для нашего калькулятора требуется КПД для Hi (для низшей теплоты сгорания газа).
Наконец, потребуется уточнить уровень цен у местных поставщиков сжиженного газа. Естественно, желательно сразу с учетом доставки. Если поставщиков несколько – то можно выбрать оптимальное предложение с вашей точки зрения.

Остается нажать на клавишу «РАССЧИТАТЬ…», и получить готовый результат. А точнее, целый «пакет» рассчитанных значений.

— Средний расход СПГ в час, в сутки, в неделю, при максимальной нагрузке, выраженный как в литрах, так и в килограммах.

— Ориентировочный месячный расход, также в литрах и килограммах. Причем такое потребление будет свойственно самому холодному месяцу отопительного сезона. Сразу – пересчет в денежном выражении.

— Наконец, демонстрируется общий примерный расход за весь отопительный период, исходя из его длительности 7 месяцев. Тоже – с показом предполагаемых расходом на приобретение газа.

Для удобства восприятия все виды расходов переведены еще и в количество полностью заправленных баллонов стандартного 50-литровой вместимости (с учётом технологии из заполнения – не «под завязку»).  А может быть, кому-то так и лучше – он не жалеет вкладываться в строительство газгольдера, и предполагает подавать в котельную газ с коллекторного шкафа с несколькими баллонами. Этот вариант тоже вполне можно просчитать заранее. Правда, он обычно в эксплуатационных расходах оказывается дороже (зато выигрывает в подготовительных).

Нет возможности смонтировать газгольдер — можно ограничиться баллонами в коллекторном шкафу. Правда. хлопот с такой схемой прибавится.

Интересно, наверняка, будет сравнить полученный результат с гипотетическими расходами при возможности подключения к сетевому газу. Не исключено, что такое сравнение подвигнет кого-то на решение все же сконцентрировать свои усилия и финансы на прокладке газовой магистрали к своему дому.

Мы стараемся делать лучшие материалы на тематику строительства и ремонта в России. Чтобы поддержать профессиональный контент обязательно напишите в комментарии, что вы думаете про отопление сжиженным газом из газгольдера? Как отапливаете дом вы?

Определение годовых расходов газа

Годовые расходы газа Qгод, м3/год, на бытовые нужды определяют по чис­ленности населения города (района) и нормам газопотребления на одного чело­века, а на коммунально-бытовые – в зависимости от пропускной способности предприятия и норм расхода газа по формуле:

(3.1)

Где:

q – норма расхода теплоты на одну расчетную единицу, МДж/год;

N – число расчетных единиц;

– низшая теплота сгорания газа на сухую массу, МДж/м3.

Таблица 3.1 Годовой расход газа на бытовые и коммунально-бытовые нужды

Назначение расходуемого газа

Показатель потребления

Количество расчетных единиц

Норма расхода тепла q, МДж/год

Годовой расход газа , м3/год

Результаты, м3/год

Кварталы с газовыми плитами и централизованным ГВС (1-я зона застройки)

На приготовление пищи и хозяйственные нужды в жилых домах

На 1 чел. В год

Численность жителей N1=136427,6

2800

6923067,49

Больницы для приготовления пищи и горячей воды

На 1 койку в год

1637,131

367911,5

Поликлиники для процедур

На 1 посетителя в год

3547,117

5335,796

Столовые и рестораны

На 1 обед и 1завтрак

14938822

1705670,755

ИТОГО:

9348138,911

Кварталы с газовыми плитами и проточными водонагревателями

(2-я зона застройки)

На приготовление пищи и хозяйственные нужды в жилых домах

На 1 чел. В год

Численность жителей N5=1219244,8

8000

31787588,63

Больницы для приготовления пищи и горячей воды

На 1 койку в год

2630,9376

591249,1485

Поликлиники для процедур

На 1 посетителя в год

5700,3648

8574,702

Столовые и рестораны

На 1 чел. В год

24007305

2741083,502

ИТОГО:

36717875,41

Годовые расходы газа крупными коммунально-бытовыми потребителями

Бани

На 1 помывку

3698992,9

2681524,637

Прачечные

На 1 т сухого белья

25964,085

8846452,913

Хлебозавод

На 1 т изделий

90874,298

8975855,815

Годовые расходы газа на технологические и энергетические нужды промышленных, коммунально-бытовых и сельскохозяйственных предприятий оп­ределяют по удельным нормам расхода топлива, объему выпускаемой продук­ции и величине фактического топливопотребления. Расход газа определяют от­дельно для каждого предприятия.

Годовой расход газа на котельную складывается из расходов газа на ото­пление, горячее водоснабжение и принудительную вентиляцию зданий во всем районе.

Годовой расход газа на отопление , м3/год, жилых и общественных зданий рассчитывают по формуле:

(3.1)

Где:

а = 1,17 – поправочный коэффициент принимается в зависимости от температуры наружного воздуха;

qa – удельная отопительная характеристика здания принимается 1,26-1,67 для жилых зданий в зависимости от этажности, кДж/(м3×ч×оС);

tв – температура внутреннего воздуха, С;

tcp от – средняя темпе­ратура наружного воздуха в отопительный период , °С; пот =120 – продолжитель­ность отопительного периода, сут. ;

VH – наружный строительный объем отапли­ваемых зданий, м3;

– низшая теплота сгорания газа на сухую массу, кДж/м3;

ή – КПД теплоиспользующей установки, принимается 0,8-0,9 для отопительной котельной.

Наружный строительный объем отапливаемых зданий можно определить

как

(3.2)

Где:

V0 – объем жилых зданий на человека, принимается равным 60 м3/чел, если нет других данных;

Np — количество жителей в районе, чел.

Таблица 3.2 Значения поправочного коэффициента а в зависимости от температуры

наружного воздуха

,°С

-10

-15

-20

-25

-30

-35

-40

-50

а

1,45

1,20

1,17

1,08

1,00

0,95

0,85

0,82

Годовой расход газа на централизованное горячее водоснабжение (ГВС) , м3/год, котельных определяют по формуле:

(3.3)

Где:

qГВС = 1050 кДж/(чел-ч) – укрупненный показатель среднечасового расхода тепла на ГВС на 1 чел.;

N – число жителей, пользующихся цен­трализованном ГВС;

tхл, tхз – температура холодной воды в летний и зимний пе­риод, °С, принимается tхл =15 °С, tx= 5 °С;

– низшая теплота сгорания газа на сухую массу, кДж/м3;

– коэффициент, учитывающий снижение расхода го­рячей воды в летний период в зависимости от климатической зоны, принимает­ся от 0,8 до 1.

м3/год

Годовой расход газа на принудительную вентиляцию общественных зда­ний , м3/год, можно определить из выражения

(3.4)

Где:

qв – удельная вентиляционная характеристика здания, может быть принята 0,837 кДж/(м3×ч×°С);

fcp.в. – средняя температура наружного воздуха для расчета вентиляции, °С, (допускается принимать tcp в. = tcp om).

По району годовой расход газа , потребляемый сетями низкого давления , м3/год, равен

(3.5)

м3/год

Годовой расход газа крупными коммунально-бытовыми потребителями , м3/год, равен:

(3.6)

м3/год

Всего на коммунальные и коммунально-бытовые нужды расходуется , м3/год, газа

(3.7)

м3/год

Общий годовой расход газа районом , м3/год, без промышленных потребителей составляет:

(3.8)

Расход газа на домашнее отопление газгольдером

Расход сжиженного газа при независимой газификации личного дома играет если не главное, то очень приоритетное значение в глазах владельцев дома при их оценке полезности заказа этого ответственного мероприятия. Ответить на вопрос про то, каков же расход газа из газгольдера на домашнее отопление и приготовление пищи, можно исключительно с применением некоторых усредненных показателей. И это довольно понятно, так как на интенсивность расхода газа из газгольдера действует очень широкий ряд моментов. В их числе – среднегодовые условия климата определенной местности, сезонность эксплуатации загородного дома, его отапливаемая площадь и связанная с ней мощность оборудования для отопления, количество проживающих, определяющие размер зеркала испарения вид и объем газгольдера и иные, которые способны ощутимо исправить расход газа при независимой газификации личного дома в какую-то определенную сторону.

Расход газа при независимой газификации дома: статистический способ

Как показывают статистические данные, величина среднего расхода газа из газгольдера за весь сезон теплоснабжения составляет примерно 20 литров на каждый метр обогреваемой площади дома (при общей квадратуре жилья до 200 метров квадратных), исходя из ряда допущений, в особенности:

  • Утеплительные работы дома выполнены со строжайшим выполнением всех необходимых для этого требований ГОСТ;
  • Расчетная температура в холодный период года берется как усредненное значение для северо-восточных Российских регионов;
  • Воздействие нескольких моментов – материала стен дома, розы ветров, количества и вида осадков и прочих – не учитывалось во время расчета;
  • Мощность оборудования для котельной берется исходя из условия равенства формуле: обогреваемая площадь/10;
  • Количество живущих в доме не превышает 6 человек, любой из них применяет газ только для обогревания помещений, оснащения горячего водообеспечения и приготовления пищи;

Например рассчитаем расход газа на дом 100 м2 и 200 м2.

Расход газа на дом 100 м2

Подробнее рассмотрим необходимость домов и круглый год применяемых дачных загородных домов скромной площади в теплоснабжении, выполняемого котлом на сжиженном газе.

Нужный объем сжиженного газа рассчитывается по формуле V = Q / q ? B, где: V – расчетное кол-во газа; Q – теплопроизводительность, необходимая для обогревания дома (принимается в 5 киловатт при номинальной 10 кВт, так как в течении всего отопительного периода температура окружающего воздуха может изменяться в широких пределах, что дает возможность экономить на расходе газа); q – питательность горючего, для сжиженного газа принимается 12,8 кВт/м;

В – КПД имеющегося котла отопления в полном значении (другими словами, меньше 1).

Подобным образом, расход газа на дом 100 м2 исходя из приведенной формулы для котла с КПД 93% составляет:

V = 5 / 12,8?0,93 = 0,42 (кг/ч).

Исходя из этого, месячный расход сжиженных углеводородов будет составлять: 10,08?30= 302,42 кубометра топлива.

Взяв во внимание то, что литр сжиженных углеводородов весит 0,54 кг, тогда часовой расход газа на домашнее отопление в 100 метров квадратных площади востребует 0.42 / 0.54 = 0.78 (л) сжиженных углеводородов. Исходя из этого, зная длительность отопительного периода в месте Вашего проживания (5-6 месяцев), Вы можете правильно выбрать газгольдер благоприятного объема, одной или 2-ух заправок которого хватит на все домашние и отопительные нужды жителей Вашего дома

Исходя из этого, зная длительность отопительного периода в месте Вашего проживания (5-6 месяцев), Вы можете правильно выбрать газгольдер благоприятного объема, одной или 2-ух заправок которого хватит на все домашние и отопительные нужды жителей Вашего дома.

Расход газа на дом 200 м2

Расход газа на домашнее отопление 200м2 устанавливается по подобным методикам. Местное отопление газом подобной площади при продолжительности отопительного периода в конечном счете будет характеризоваться следующими величинами расхода сжиженного пропан-бутана:

Взяв во внимание то, что выше был приведен расчет минимально нужного расхода «голубого топлива» для обогревания жилья заданных площадей, идеальные показатели нужных его запасов и, исходя из этого, затрат на его приобретение немного выше. Они определяются из показателей рассчитаные с запасом мощностей котла отопления

Какой расход газа на теплоснабжение газгольдером? Пример

Пример расхода сжиженного газа и общих расходов, которые связаны с эксплуатацией независимой системы газоснабжения за отопительный период (6 месяцев)

Газгольдер: устройство и принцип работы газоснабжения

Процесс газообразования протекает автономно, владельцы никак в него не вмешиваются, ничего не поправляют, не настраивают и не регулируют. После монтажа, заправки и первичной настройки система работает без вашего участия.

Сжиженный углеводородный газ (СУГ) находится в резервуаре одновременно в жидкой и газообразной фазах. СУГ состоит из двух компонентов:

  1. Пропан. Температура кипения -42.1°С.
  2. Бутан. Температура кипения -0.5°С.

Газгольдер по инструкции закапывают на глубину не менее 0.6 м до верхней образующей корпуса. На практике даже ниже — в зависимости от глубины промерзания грунта. Под землей сжиженный газ испаряется в любой мороз.

После повышения давления насыщенного газа процесс парообразования останавливается. Содержимое бочки приходит в равновесное состояние: жидкость не кипит, газ находится под постоянным давлением.

В таком виде СУГ пребывает до двух лет без расслаивания на отдельные газы. Емкость можно временно законсервировать без откачки топлива. Бесперебойной работе газоснабжения могут помешать только затопление редуктора и перекрытый доступ к арматуре.

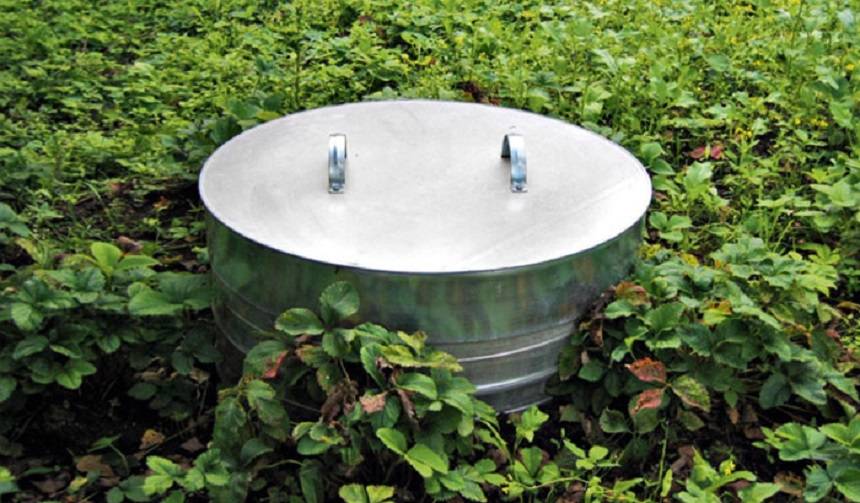

Если грунтовые или паводковые воды затопят ревизионный колодец, добраться до заправочного клапана или аварийного крана получится только после откачки. Если вода замерзнет, придется сначала растопить лед. В обоих случаях необходимо снять и просушить редуктор.

Чтобы предотвратить затопление, нужно правильно выбрать емкость:

Стандартная. Оборудование закреплено на низких патрубках (высота до 10 см). Конструкция подходит для монтажа на участках с низкими грунтовыми водами, когда нет опасности затопления
С высокими патрубками (до 50 см). Арматура выведена за пределы возможного уровня воды. Система продолжает работу, даже если ревизионный колодец затоплен
С высокой горловиной (50–80 см плюс 10 см на патрубки). Используется на участках с болотистой местностью

При необходимости монтажники поднимают редуктор на удлиненный патрубок, чтобы вода больше не попадала внутрь устройства.

Кстати

Если вы не уверены, какая модель газгольдера лучше для вашего участка, поговорите с инженером.

Посоветоваться

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
