Руководство для постройки печи в баню

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом. Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.

Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут.  И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

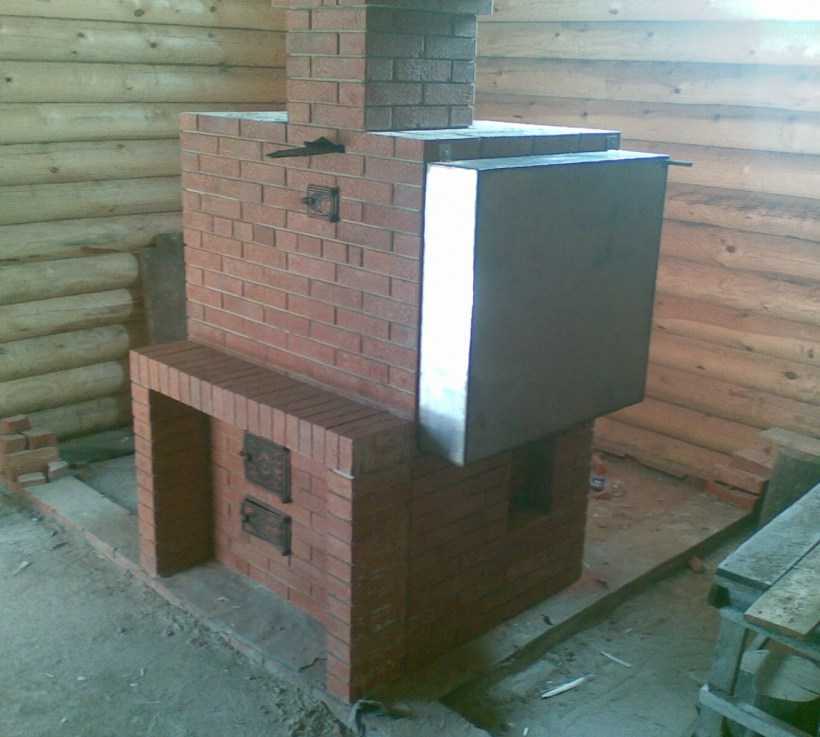

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Металлические печи для бани

более компактныйрегулировать ее работу невозможно.

Холодные печи-каменки отлично подходят для установки в отапливаемом помещении. Они довольно долго нагреваются, однако их температуру можно регулировать. О них трудно обжечься, поскольку температура стен печи редко преодолевает отметку в 50 градусов.

Сделать своими руками такую печь несложно, ее делают из чугуна или толстолистовой стали. Конструкция топки в такой печи претерпела ряд изменений за пару десятков лет: на сегодняшний день она имеет две камеры сгорания топлива, благодаря чему КПД печи возрастает на 20%.

Достоинства металлических печей

  1. Быстрый прогрев. Такая печь разогревается за 1−2 часа.
  2. Достаточно скромные размеры делают такую печку незаменимой в маленьких банных помещениях.
  3. Предполагает постройку облегченного фундамента, чем значительно экономит время и средства на постройку.
  4. Устройство такого отопительного аппарата не слишком трудоемкое, в отличие от кладки кирпичной печи-каменки.

Недостатки печей из металла

  1. Не способны аккумулировать тепло и быстро остывают. Поэтому такие печи требуют постоянного поддержания горения топлива.
  2. Не могут отапливать слишком большие помещения.
  3. Если в печи не установлены двойные стенки с прослойкой воздуха между ними, повышается вероятность получить тепловой удар.
  4. Уровень пожаробезопасности металлической печи-каменки гораздо ниже чем кирпичной. Это потребует усиленной защиты внутренней обшивки бани.

К банной печи предъявляются определенные требования. Это в первую очередь продуктивность в работе: печь-каменка должна соответствовать площади отапливаемого помещения, максимально быстро прогреваться и иметь такую же максимальную теплоотдачу. Также немаловажным фактором является соблюдение правил пожарной безопасности, поскольку банное помещение, как правило, отделано деревом.

Нужно учесть, что, например, кирпичную печь нельзя будет передвинуть и если вы выбрали такой вариант отопления бани, то необходимо точно определиться с расположением печи, чтобы потом не возникло неудобств.

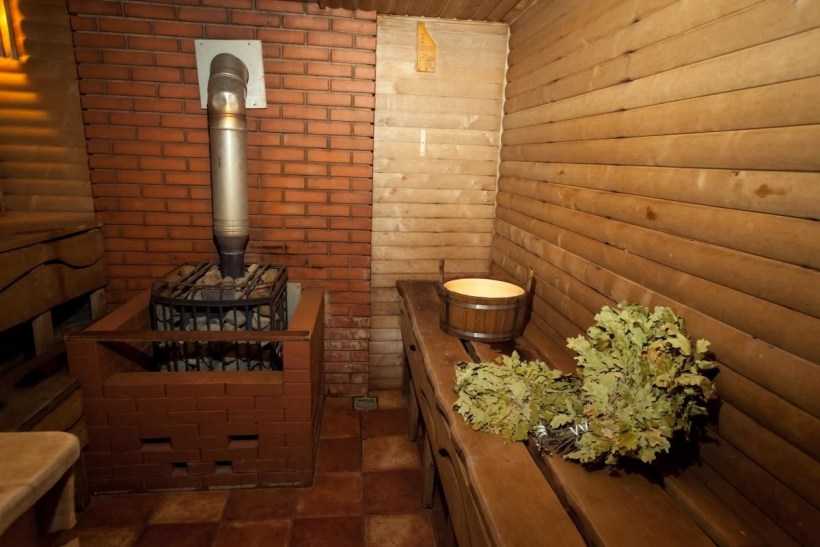

При установке металлической печи-каменки горячего типа нужно продумать защиту для предотвращения ожогов. Например, можно обложить печь декоративным кирпичом или установить металлический защитный экран, который может также играть роль конвектора, для более равномерного нагрева помещения.

Исходя из вышесказанного, можно сделать вывод, что плюсов и минусов достаточно в любом из вариантов. Для получения качественного результата нужно только постараться совместить преимущества обоих вариантов в одном.

Топка

Самой первой изготавливается топка. Габариты определяются индивидуально. Опытные мастера рекомендуют, если ширина достигает 50 см, создавать аналогичную высоту. Самодельная печь для бани должна предусматривать применение готовых металлических деталей таких как решетки и дверцы.

Надо сказать, что лучше использовать именно стальные детали, так как чугунные изделия отличаются своей фиксацией.

В стандартном проекте металлической печи, закладывается топка, имеющая две секции. Первая предназначена для сжигания топлива. Во второй будет собираться зола. Поэтому их отделяют решеткой, устанавливают отдельные дверки.

Очень часто, окно секции, в которой собирается зола, используется для увеличения тяги, требуемой для создания нормального горения.

Если в проекте металлической банной печи, показана установка каменки, верхний отдел топки также должен быть изготовлен из решетки.

Важно! Чтобы построить печь, лучше взять толстый листовой металл. Конструкция будет устойчивой, ее не поведет от сильного нагрева

Она будет выделять намного больше тепла.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

сварочным аппаратом;

  • болгаркой с разными насадками;
  • электродрелью;
  • слесарным инструментом;
  • ручками дверными;
  • врезным краном;
  • асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

  1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.
  1. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
  2. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
  3. Навесные стальные петли.
  4. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
  5. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
  6. Цемент.
  7. Кирпич.
  8. Песок.

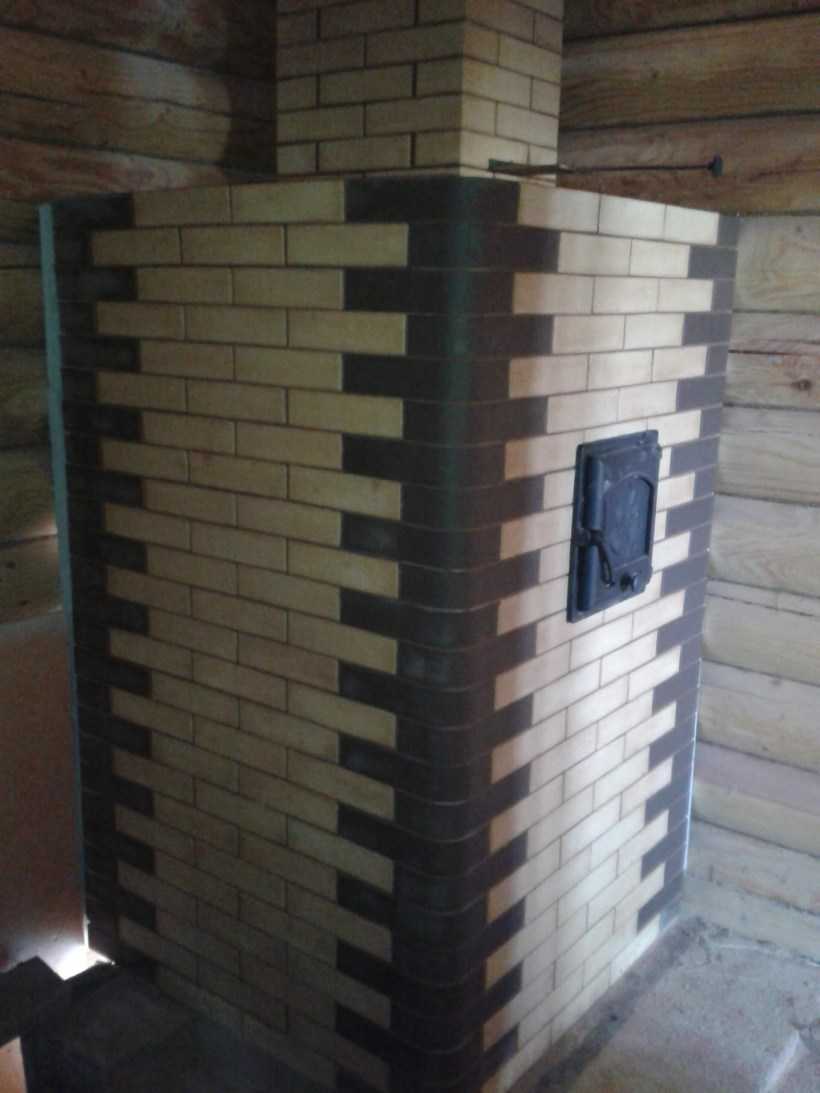

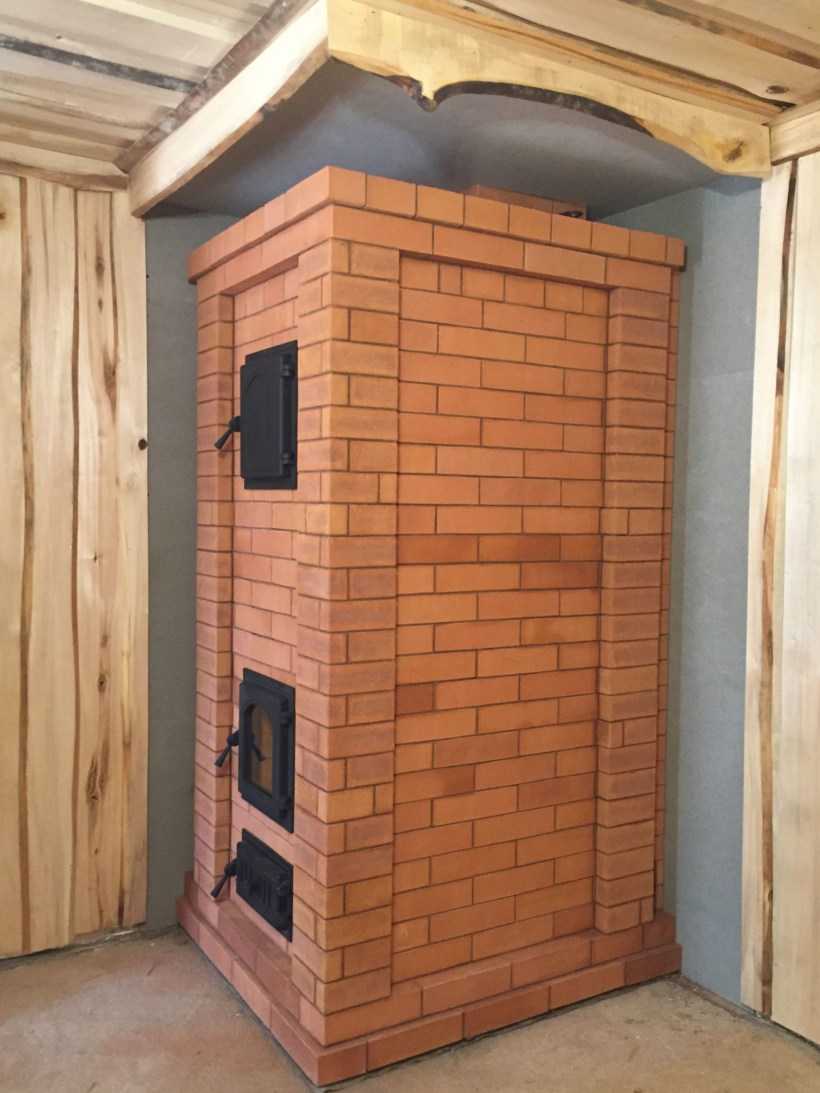

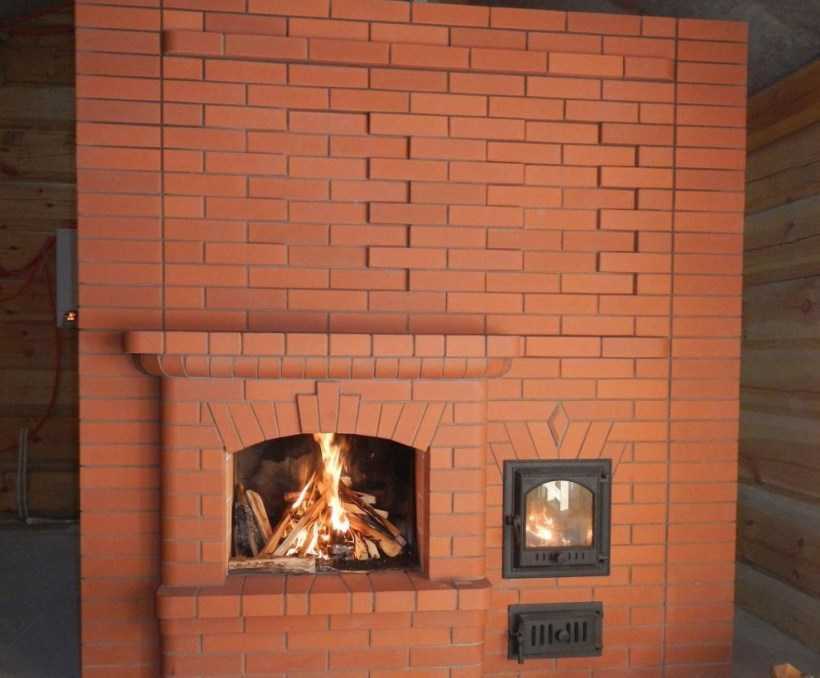

Преимущества кирпичной печки

В отличие от большинства печей, подобную модель легко можно построить самостоятельно. Кирпичная кладка – это один из наиболее легких вариантов работы для мастера.

Кроме того, к преимуществам печи каменки для бани из кирпича следует отнести:

  1. Красивый внешний дизайн. Кладка отлично сочетается с деревянным интерьером бани.
  2. Хорошее сохранение тепла в парилке, особенно, при применении огнеупорного кирпича.
  3. Экологическая безопасность. При нагревании не происходит выброса ядовитых паров, а пар абсолютно безопасен для человека.
  4. Кирпич устойчив к действию повышенной влажности.
  5. Большое количество моделей, отличающихся по форме, размерам и типу конструкции.
  6. Кирпич может выступать в качестве основы, на которую в дальнейшем можно крепить плитку или другой декоративный материал.

Для строительства кирпичной печи в баню всегда можно найти готовые проекты с пошаговыми инструкциями.

Тонкости установки

Монтаж металлической печи следует производить с соблюдением специальных требований:

  • Основание, на котором устанавливается конструкция, должно быть прочным, устойчивым, пожаростойким.
  • Стены рядом с отопительным прибором необходимо облицевать жаропрочным материалом.
  • Выходная труба и дымосборник печи должны иметь одинаковый диаметр.
  • Под топливным каналом следует уложить огнестойкий лист для предотвращения возгорания.
  • Уклон пола в парной должен идти вниз от отопительного прибора, чтобы под настил не попадала вода.

Схема установки зависит от разновидности печи, особенностей расположения топки, типа дымохода

При выполнении монтажных работ важно помнить о том, что безопасность эксплуатации отопительного оборудования и самой бани зависит от строгого соблюдения правил монтажа

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

дымоходные трубы

  • Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
  • Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

Цены на сэндвич-трубы

сэндвич-трубы

*******

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Правила монтажа электропечей

Электропечи в бане должны быть с запиткой 220 В

В частном строительстве для оснащения саун и бань применяются электроплитки с запиткой от сети 220 В. При их монтаже стоит соблюдать следующие правила:

Подбирать по мощности печки тип и сечение кабеля

Для модификаций на 3; 4,5 и 6 кВт подойдет проводник 1,5 мм2.
Пол под электрокаменкой выкладывать керамической плиткой.
От ограждения плиты до полок и возгораемых предметов оставлять зазор минимум 7 см.
Промытые камни укладывать только поверх ТЭНа.
При наличии печи использовать светильники, рассчитанные на температурный предел до 140 градусов.
Вентиляционное отверстие располагать за каменкой на высоте 5-10 см от пола.
Воду подавать максимально осторожно, камни не поливать морской водой.

Особенности современных печей для бани

При создании печи необходимо внимательно подойти к выбору конструкции и разработки чертежей. Конструктивные особенности изделия будут напрямую зависеть от варианта истопки.

Основными вариантами являются:

  • По черному – с отсутствием дымохода;
  • По серому – с дымоходом, но присутствует необходимость ждать, когда прогорят дрова;
  • По белому – в помещении отсутствуют признаки сажи, печь имеет дымоход;
  • С плитой – наиболее удачный вариант, в основе лежит бак, плита и банные камки.

При возведении современной печи особое внимание следует уделить выбору бака для воды, камням для топки и дополнительным элементам. Кирпич, в качестве основного строительного материала, позволяет длительное время сохранять тепло и поддерживать нужную температуру в парной.

Выбор бака

Бак для воды выбирают до начала строительных работ. Его объем напрямую зависит от количества людей, одновременно находящихся в парной. Чем больше проходимость помещения, тем больше должен быть бак. В классическом расчете берется 1 литр на человека.

Камни для топки

Важную роль играют в парной камни. К их выбору стоит подойти внимательно. Не подойдут для бани обычные булыжники. Они имеют микротрещины и дополнительные включения, которые оказывают на материал при резких перепадах температур негативное влияние и могут взорваться.

Печники рекомендуют использовать в качестве камней жадеит, талькохлорит или речную кальку. В случае финансовых трудностей допускается применение базальта или вулканита.

Выбор кирпича

Для кладки большинство строителей использует обычный полнотелый красный кирпич.

  • Его отличает хорошее поведение при температурных перепадах и длительный срок эксплуатации.
  • Красный кирпич наиболее хорошо показал себя при возведении основной конструкции.
  • Однако в топке, под действие температуры и влаги, он быстро разрушается.

Для укладки топки используют шамотный материал.

Дополнительные элементы

Дополнительными элементами в конструкции печи для бани являются металлические вставки: двери, колосники, решетки и другие системы. Их приобретают в готовом виде, рекомендуется покупать полноценный комплект. Он содержит все необходимое для возведения конструкции.

Приобретая металлические изделия учитывают размеры.
Важно, чтобы они соответствовали параметрам, указанным в проекте бани.
Если таких в продаже не встречается, то покупают максимально близкие по значению. Размеры подгоняют за счет кирпича.

Виды нагревательных баков для воды

Как правило, емкости для приготовления горячей воды выполняются из нержавеющей либо углеродистой стали, покрытой эмалью. В этом отношении большую роль играет расположение бака для воды, а оно бывает следующим:

  • встроенный в топку (внутренний);
  • навесной, прикрепленный к корпусу;
  • выносной, с подогревом от дымовой трубы;
  • выносной, с нагревом от встроенного в топку теплообменника.

Металлический сосуд для горячей воды, встраиваемый в топку или подвешиваемый снаружи – это один из самых неудачных вариантов. В первом случае невозможно контролировать уровень воды, кроме того, она постоянно кипит, что требует организации отвода пара. Большое неудобство навесного бачка заключается в том, что кипение в нем начинается гораздо раньше, чем протапливается парилка. В результате выделяется так называемый холодный пар, что приводит лишь к повышению влажности. Такие условия в бане абсолютно не комфортны и неприемлемы.

Существует еще один серьезный недостаток, свидетельствующий против пристроенных емкостей. Поскольку вода в ней должна находиться изначально, во время розжига топки, то часть тепла, выделяющаяся при горении дров, уходит на ее нагрев. Вместо того чтобы идти в баню париться, мы ждем, пока нагреется вода, время протапливания парилки увеличивается. Вдобавок, когда вода закипит, надо ее сливать из бака и добавлять холодную, иначе начнется парообразование, о чем сказано выше.

Другое дело — печь с выносным баком, нагревающимся от топки или дымоходной трубы. Вариант первый: внутрь топки кирпичной или металлической печки устанавливается змеевик с двумя патрубками, выходящими наружу. К ним присоединяется выносная емкость, находящаяся от источника тепла на расстоянии не далее 3 м, поскольку циркуляция в контуре будет естественной. Она подвешивается к стене внутри или снаружи парной выше уровня камеры сгорания.

Данный способ позволяет контролировать уровень воды, ее температуру, а также дает возможность присоединить к бачку смеситель или душ. Правда, остается один недостаток: тепловая энергия отнимается из топки во время прогрева, так как заливать в систему воду после протапливания бани категорически не рекомендуется. От резкого охлаждения в раскаленных трубках регистра произойдет вскипание, последует гидроудар и разрушение теплообменника.

Оптимальный вариант — дровяная печь для бани с баком для воды, отнимающим энергию дымовых газов. Так как последние отличаются высокой температурой, то грех ее не понизить, отобрав теплоту для нужд ГВС от газохода. Процесс нагрева реализовывается двумя способами:

  • бак большой вместительности встраивается прямо в дымоход, вода греется напрямую от продуктов сгорания;
  • на дымоходной трубе стоит небольшой бачок с двумя патрубками, куда присоединяется большая выносная емкость (так устроены экономайзеры котельных установок).

Отбор теплоты продуктов горения – наилучший способ греть воду, так энергия сжигания дров используется эффективнее и не вылетает в трубу. Время, за которое протапливается печь для русской бани, не увеличивается, возникает некоторая экономия топлива.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

  • Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
  • Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
  • Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
  • Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

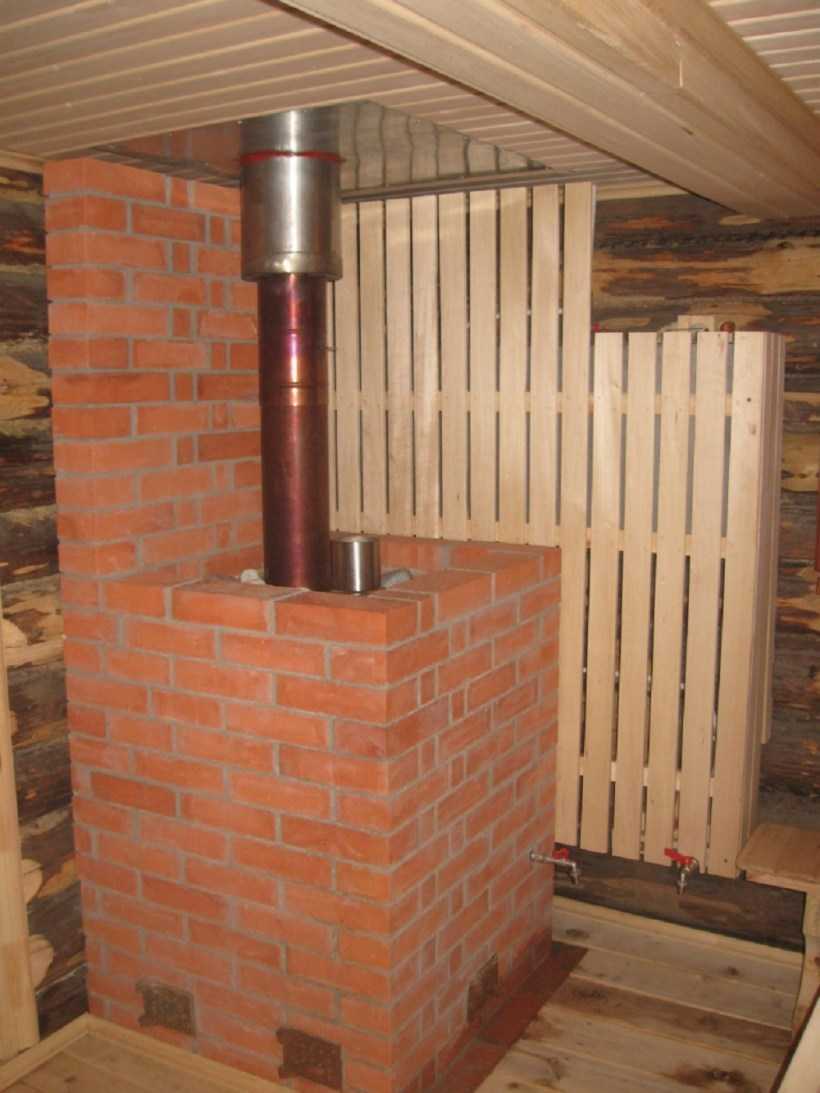

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Как правильно установить печь в бане

Единых норм как правильно сделать печь в бане нет. Предлагается множество вариантов, среди которых каждый может найти подходящую для себя оптимальную комбинацию. Однако, есть нормы как правильно установить с точки зрения пожарной безопасности и здравого смысла для удобства эксплуатации. Такая конструкция, как банная печь, установку требует простую, но с учетом всех деталей. Отдельно рассматриваются основные вопросы.

В каком месте поставить печку в бане

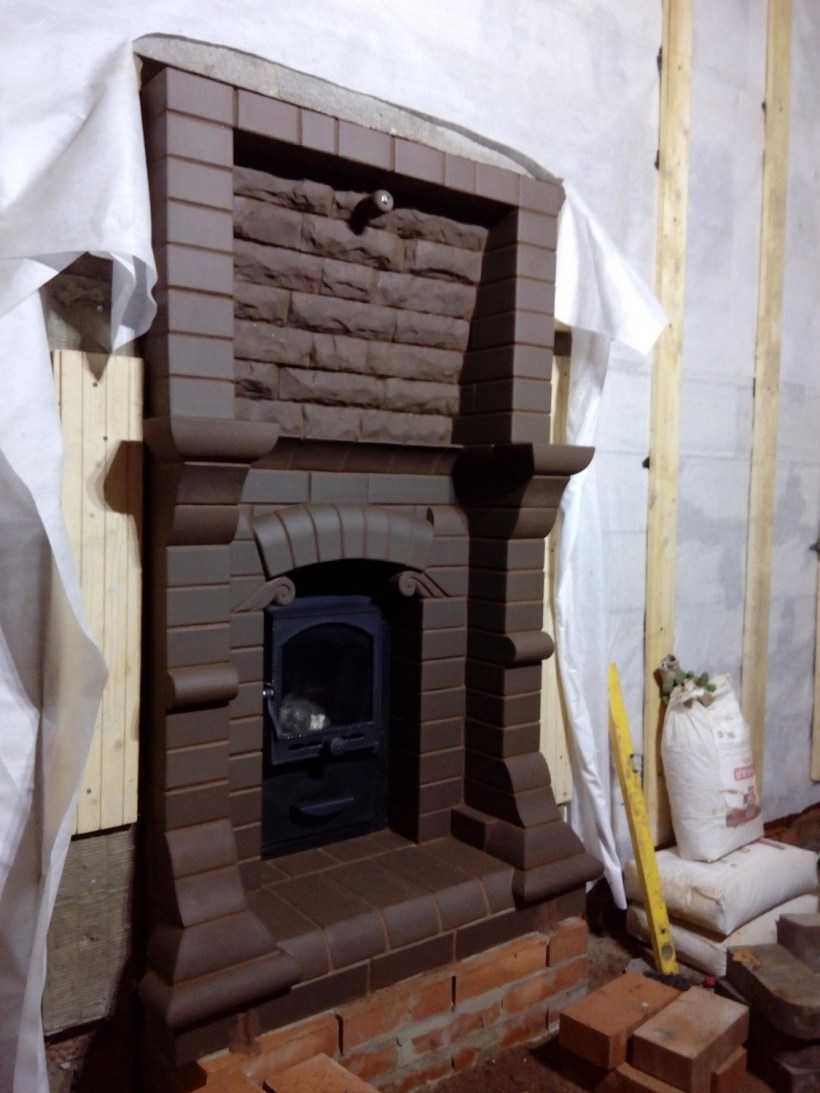

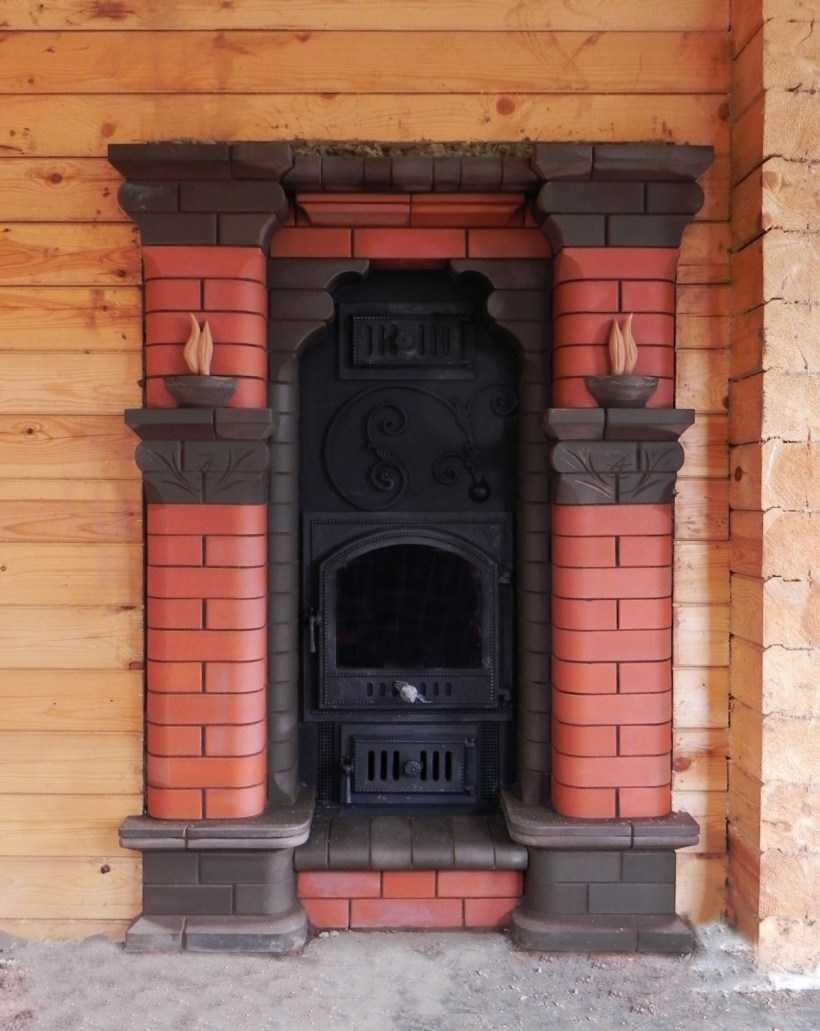

Правильная установка практически не ограничивает ее местоположение. Есть возможность вынести топку к парилке, коридору или же на улицу. Если планируется установить печь в баню своими руками, то стоит учитывать, как именно это будет реализовываться.

Основной корпус находится у парилки. От него больше всего жара. Устройство печки в бане обеспечивает пар и высокую температуру. Однако, если это деревянная классическая баня, печка в баню должна выходить к холодной зоне. Здесь можно подбросить топливо, при этом рядом расположить зону отдыха и место для дров.

Как установить с выходом на улицу интересуются те, кто топит углем. Не хочется тащить грязь. Однако, подобный метод связан с одним неудобством, приходится выходить и подбрасывать уголь, особенно это дискомфортно зимой.

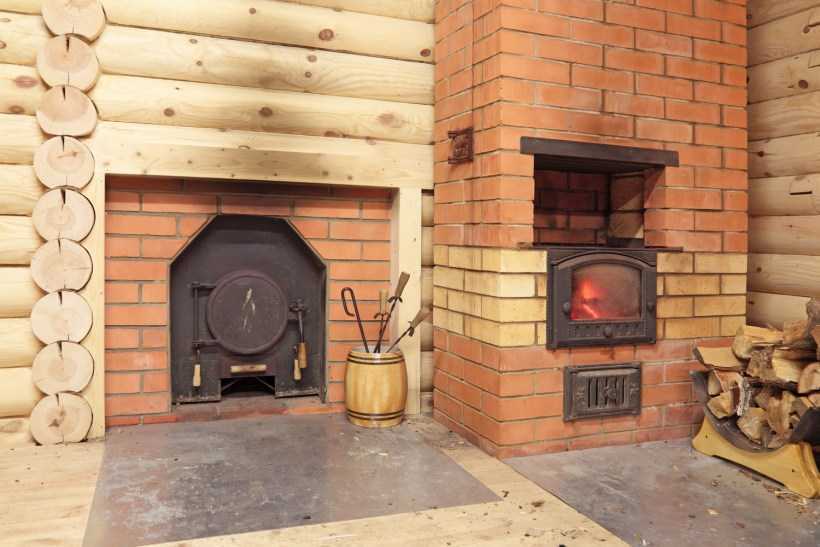

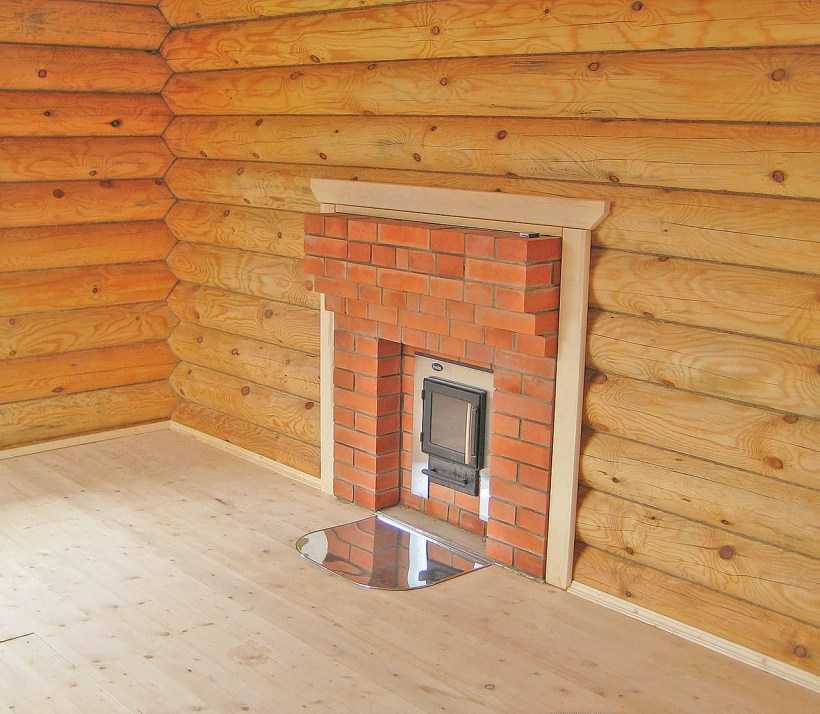

Иногда организуется установка банной печи, когда топливник выходит парилку. Регулировать можно точно и удобно температуру. Однако, сложность  организации хранения дров. Кроме того, подобный метод отнимает пространство, а многие делают парилку небольшой.

Пожарная безопасность при монтаже банной печи

Важно продумать, как правильно установить печь в баню для того, чтобы обеспечить безопасность. Когда анализируется установка металлической печи в бане, необходимо думать не только об ограничениях для топки, но и о самом корпусе, он сильно раскаляется

Установка в бане на деревянный пол обязательно должно предусматривать огнеупорное основание. Можно произвести монтаж банной печи на фундамент или же специальную подушку из кирпича. Актуально будет использования листа стали или керамогранита. Они не пропускают жар и могут остановить возгорание.

Дополнительно следует изучить, как установить банную печь, чтобы оставить расстояние от стен, от потолка. Стоит учитывать особенности, если помещение деревянное. Можно ближайшие ограждение заизолировать с помощью огнеупорных материалов. Нередко происходит обкладка самой топки с небольшим зазором.

Дополнительно нужно учесть, что расположение в бане должно быть далеко от полок, крючков для шапок и полотенец, стола и стульев, а также от декора. В целом основные правила нужны, чтобы обеспечить безопасность от возгорания.

Монтаж печной трубы в бане

Монтаж обязательно включает монтаж дымохода

Это важно, чтобы разобраться как установить котел в баню и вывести грамотно дым, позволяя обеспечить только лишь чистый пар и приятный для дыхания воздух

Труба обязательно должна быть огнеупорной, ведь она достаточно сильно разогревается.  Стоит сразу определить, как правильно поставить печь в бане, а затем смонтировать максимально простой дымоход. Лучше всего, если он будет прямым. Установка котла в бане своими руками и монтаж дымохода подразумевают наличие теплоизоляции. Она обязательно должна соответствовать противопожарным требованиям.
