Как выбрать типоразмер и конструкцию лотка
При выборе типоразмера продукции определяющей характеристикой является необходимая пропускная способность лотка – объем жидкости, которую за определенное время система способна принять и обеспечить ее отведение в канализацию. Параметры, которые ее характеризуют – это площадь поперечного сечения и глубина. Их определяют на основании гидравлического расчета. На основании данных об интенсивности осадков в рассматриваемой климатической зоне с учетом площади участка сбора воды и типа дорожного покрытия на нем определяют поступающий в систему объем жидкости. При расчете требуемой ее емкости учитывают количество выпусков в ливневую канализацию, их размещение и поперечное сечение. Для автоматизации расчета удобно использовать онлайн-программу сайта http://hydrcalc.standartpark.ru.
В зависимости от рельефа участка, где проектируют дренажную систему, выбирают лотки с уклоном или с плоским дном. Первые рекомендуют для площадок, которые не имеют естественного уклона.
Точечный водоотвод
Системы точечного водоотвода применяются для локального сбора воды и используются в основном в гражданском строительстве, например, для сбора и транспортировки дождевых вод под водостоками частных домов, рядом с поливочными сооружениями, под трубами водостоков. В качестве комбинированной дренажной системы (вкупе с линейной) обслуживают придомовые территории – детские площадки, тротуары рядом с домами, въезды, террасы и т.д.
1. Дорожное, тротуарное покрытие;2. Выравнивающий слой;3. Основание дорожного покрытия;4. Грунт;5. Дождевая, талая вода;6. Пластиковый дождеприемник;7. Перегородка сифон;8. Корзина для сбора мусора;9. Дренажная (водоприемная) решетка;10. Труба ливневой канализации;11. Бетонный каблук.
Грамотно обустроенный точечный водоотвод предупреждает затопление подвальных помещений, тем самым надолго продлевая срок службы стен, фундамента и здания в целом. Оптимально использование точечного дренажа там, где нужен быстрый отвод талой и дождевой воды, особенно в комплексе с линейной системой, собирающей излишки воды по всей поверхности участка.
Предварительная подготовка перед применением точечного дренажа состоит в создании уклонов конверторного типа (с четырех сторон сходящихся в центр точки сброса воды) для монтировки дождеприемника из адаптированного пластика. В дополнительную комплектацию дождеприемника могут входить перегородка-сифон, корзина для сбора мусор, в обязательной комплектации – решетки из прочного чугуна, пластика и оцинкованной стали.
Установка дождеприемника:Установив дождеприемник в предварительно выкопанную канаву на густую бетонную смесь, присоедините трубу.Заполните канаву вокруг дождеприемника влажным бетоном до верхнего края трубы и утрамбуйте бетон.Убедитесь в том, что поверхность, прилегающая к дождеприемнику, на 3-5 мм выше его верхнего края.Установите покрытие подходящего типа (асфальт, тротуарная плитка и т.д.). Если окружающая поверхность асфальтовая, необходимо предусмотреть 10-миллиметровый зазор вокруг дождеприемника.После установки дождеприемника в мощеную, асфальтовую или бетонную поверхность зазор вокруг него заполняется гравием, песком или битумом.
Как выбрать изделие
При выборе подобных изделий необходимо учитывать две основные характеристики: пропускная способность и максимально допустимая нагрузка.
На автодорогах устанавливают такие лотки, которые способны выдержать нагрузку в 40 тонн
По последнему критерию лотки водоотводные формируют группы, представленные в нижерасположенной таблице.
Таблица 1
| Идентификатор группы | Нагрузка не более, тонны | Где устанавливаются |
| F900 | 90 | На военных базах и аэродромах |
| E600 | 60 | Около складов, логистических центров, промышленных предприятий. |
| D400 | 40 | На автодорогах, по которым допускается движение всех видов транспорта, на автопредприятиях, в промышленных зонах. |
| С250 | 25 | В автосервисах, на автомойках, АЗС. |
| В125 | 12,5 | В городских гаражных кооперативах, и перед загородными гаражами, на автостоянках, под дорогами для легковых автомобилей |
| А15 | 1,5 | Под садовыми дорожками на загородном участке, парковыми и велосипедными дорожками, городскими пешеходными зонами, спортивными площадками. |
Что же касается пропускной способности, то она рассчитывается с учётом требований, предъявляемых к ливневой канализации. Критичными параметрами являются высота и ширина изделия. Около загородного дома допускается установка элементов А15, в то время, как на въезде во двор — D400. Так будет обеспечен безопасный заезд ассенизаторской машины и даже трактора (при необходимости).
Допустимая нагрузка
В зависимости от допустимой нагрузки на лоток они делятся на такие группы:
- А15 – лотки, которые монтируются в местах с невысокими механическими и ливневыми нагрузками. Подходят для придомовой территории в загородном доме, для садовых дорожек, спортивных площадок;
- В125 – более прочные изделия, подходят для монтажа вдоль дорог, по которым перемещаются легковые авто;
- С250 выдерживают еще более солидные нагрузки, могут эксплуатироваться в автосервисе и на автомойке;
- D400 – лотки, которые выдержат нагрузку от автомобиля любой тяжести, потому подходят для монтажа на любых дорогах, а также в промзонах;
- Е600 используются вблизи промышленных предприятий и складов;
- F900 – самые мощные лотки, которые необходимы для обустройства аэропортов и военных объектов.
Пластиковые лотки относятся к группе А15-С250, стекловолоконные – А15-Е600, а бетонные и чугунные изделия могут выдерживать максимальные нагрузки.
Обзор цен
Цена на бетонные водоотводные лотки с решеткой зависит от их объема и типа (например, ЛВ-900 sir будут стоить дороже, чем ЛВ-300). Самыми дорогими считаются телескопические, т. к. способны за короткий промежуток времени устранить большое количество воды. При этом наиболее доступные – это прикормочные или придорожные.
| Город | Стоимость лотков SUPER Maxi DN-110 (500х140х60), рубли |
| Воронеж | 160 |
| Краснодар | 163 |
| Москва | 170 |
| Нижний Новгород | 165 |
| Санкт-Петербург | 165 |
| Сочи | 165 |
| Хабаровск | 163 |
| Якутск | 160 |
При покупке внимательно читайте сертификат качества, по фото будет сложно определить эффективность отдельных лотков, кроме того, нужно обязательно проверять изделия на наличие трещин и различных зацепок. В дальнейшем они могут стать причиной снижения эффективности дренажной канализации.
Нормы производства по ГОСТу ↑
В процессе производства водоотводных бетонных лотков с решеткой придерживаются требований, прописанных в ГОСТе 21509-85.
Согласно этому документу различают изделия, устанавливаемые на сваях и те, которые проходят процедуру монтажа в грунт. Стандартом определяются типы оборудования, стандартные размеры и формы.
Особое внимание уделяется правилам транспортировки, организации производства и правилам установки. ГОСТом определяется перечень лотков
По целям применения и характеристикам конструкции лотки водоотводные бетонные с решеткой могут быть:
- водоотводные;
- для теплотрасс;
- кабельные.
Также, в документе описываются требования, которым должны соответствовать лотки водоотводные бетонные дорожные,
это:
- стойкость изделия;
- морозоустойчивость;
- антикоррозийные свойства;
- влагонепроницаемость;
- обеспечение равномерной структуры без каких-либо пустот.
Размеры
Все характеристики определяются определенными документами.
Фото: размеры
Оборудование с высотой до 1,5 м используются в качестве каналов, а с высотой более 1,8 м – для тоннелей.
Ширина лотков водоотводных бетонных дорожных может варьироваться от 42 см до 4 м, а высота может достигать 35 см-1,68 м. Длина изделий, как правило, зависит от ширины и массы.
Если лоток имеет ширину, которая не достигает 2,4 м и массу 9, 9 тонн, то длина может составлять 5,97 м. Для всех остальных изделий длина может быть 2,97 м.
Объем
Различаются они между собой, как по размерам, таки по объемам. Производители ЖБИ изделий изготавливают оборудование практически всех размеров, но в основном используются лотки наименованием:
| Наименование лотка | Объем, куб. м |
| Л-1-7 | 0,07 |
| Л-2-7 | 0,07 |
| Л-3-8 | 0,14 |
| Л-300 | 0,3 |
Л-1-7 с объемом 0,07 куб. метра, Л-2-7 с идентичным объемом, Л-3-8 с объемом 0,14 куб. метров, Л-300 с объемом 0, 3 куб. метра.
Металлический водоотводный лоток
Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.
Металлические лотки могут быть следующих видов:
- чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
- стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.
При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность
Принцип действия ↑
Наиболее часто при формировании водоотвода используется линейная система. Главный элемент всей конструкции – это лоток, закрытый решеткой, которая выполняет декоративную и защитную функцию.
Такая система устанавливается под уклоном, чтобы промышленные и бытовые стоковые воды беспрепятственно попадали в желоба.
Благодаря решеткам, выполненным из разных материалов, внутрь системы не проникает мусор, ветки, другие загрязнения.
Использование лотков в системе поверхностного водоотвода отличается легким монтажом, минимальными затратами на обслуживание.
Благодаря наличию решетки поверхность приобретает эстетичный вид, обеспечивает свободное прохождение пешеходов и машин.
Фото: пластиковые лотки для ливневой канализации
Характеристики
В зависимости от того, из какого материала сделаны лотки, они могут обладать рядом особенностей. На сегодняшний день чаще всего используются пластиковые варианты, поэтому имеет смысл рассмотреть подробнее именно их. Так, полимерные изделия делятся на следующие типы:
- универсальные;
- особо прочные;
- износостойкие;
- глубокие.
Первые лотки в этой классификации – универсальные – признаны наилучшим выбором большинством специалистов. Это связано с тем, что они способны отводить довольно большие объемы воды, при это имеют небольшие габариты.
Особо прочные изделия предназначены для расположения в «сложных» местах, таких как военные базы, к примеру. Они имеют ребра жесткости, повышающие их прочностные свойства. В частном доме такой лоток подойдет для расположения возле гаража.
Износостойкие лотки нужны для того, чтобы отводить большой объем воды в течение длительного времени. Они сочетают в себе свойства особо прочных желобов и антивандальных установок, имеют прочную решетку, оснащаются ребрами жесткости. В основном пригодны для расположения на приусадебных участках, а не для промышленных нужд.
Глубокие лотки нужны для повышения пропускной способности. Они имеют большие размеры, ширину и глубину, поэтому отлично подходят для низинных территорий, на которых накапливается вода.
Линейный водоотвод
Системы линейного водоотвода (дренажа) предназначены для сбора воды на всем периметре участка. Конструкция такого водоотвода – это несколько объединенных в одну сеть каналов, которые отводят воду в ливневую канализацию.
1. Дорожное тротуарное покрытие;2. Выравнивающий слой;3. Основание дорожного покрытия;4. Грунт;5. Дождевая либо талая вода;6. Пескоуловитель (предупреждает попадание различного мусора и песка в ливневую канализацию);7. Водоотводный лоток;8. Дренажная решетка;9. Заглушка;10. Крепеж дренажной решетки;11. Труба ливневой канализации;12. Бетонный каблук.
Дренажные и ливневые решетки (для нестандартных каналов) являются съемными и защищают канализацию от засорения листвой, сухостоем и другим мусором. Лотки и прочие составные части изготавливаются в соответствии с европейскими стандартами качества при помощи передовых технологий из надежных современных материалов: полимербетона, пластика, фибробетона. Благодаря всем этим факторам конструкция используется максимально эффективно и долгое время.Для установки линейного водоотвода не нужна сложная и длительная подготовка поверхности, достаточно плоских уклонов вдоль водостока, чтобы уменьшить длину канализационных каналов, увеличить площадь поверхности водосбора и сократить риск просадки грунта.
Многофункциональность — это одно из преимуществ линейного водоотвода, так как конструкция одновременно способна принимать и отводить воду, поэтому подземный коллектор по протяженности невелик. К тому же этот тип водоотвода можно установить на большой площади, так как на подготовку тратится минимум усилий — по обустройству уклонов по обеим сторонам каналов.
Пескоуловитель, песколовка или, как его еще называют, пескосборник является связующим звеном между поверхностным водоотводом и ливневой канализацией. Кроме этого он собирает песок и мусор, что позволяет избежать засорения канализационных труб. В ассортименте представлены бетонные, полимербетонные и пластиковые пескоуловители (песколовки). Устанавливается песколовка, как правило, в конце линии каналов, перед сливом в канализацию.
Торцевые заглушки предназначены для установки в начале или конце водоотвода.
Во избежание смещения и шума при проезде автомобилей решетки можно крепить к лотку с помощью металического крепежа.
Типовая конструкция водоотводного лотка
Типовой лоток сконструирован в виде литого П-образного канала, открытую грань которого закрывают чугунной решеткой.
Причем согласно европейскому стандарту EN 1433 существует, по крайней мере, четыре разновидности подобных водоводов:
Виды лотка
- Лоток сточный, исполняемый в форме прямолинейного желоба, принимающего воду по всей длине (исполнение I монтируется без обмуровки и фундамента, исполнение М – монтируют на подсыпку, и оснащается собственным фундаментом).
- Лоток коробчатый – П-образный желоб, верхняя часть которого забрана съемной решеткой. Этот элемент защищает пропускной канал лотка от крупных предметов, смываемых в желоб сточными водами.
- Щелевой лоток – квадратная балка с круглым сквозным отверстием вдоль центральной оси, в верхней части которой прорезана щель, открывающая доступ к стоку. Причем щель может быть и продольной сплошной и прерывистой. Такой лоток может заменить коробчатый аналог с решеткой.
Лоток бордюрный – щелевой желоб с Г-образным выступом в верхней части, «прикрывающим» щель в корпусе лотка.
Такие лотки можно монтировать не только под водостоками, но и у бордюров садовых дорожек. Ну а самые прочные изделия можно установить в аэропортах, на скоростных магистралях и на стоянках большегрузного автотранспорта.
Виды поверхностных водоотводов
Эффективность водоотводов определяется еще на стадии проектирования, ведь надо учитывать их пропускную способность, статические и динамические нагрузки на разные элементы конструкции, защиту системы от засорения, свойства грунтов, доступность общих ливневых стоков и прочие факторы. Без профессионального подхода к проектированию ливневая канализация вряд ли в должной мере оправдает ваши ожидания, еще больший вред нанесет отказ от систем водоотведения, что непременно приведет к росту расходов на ремонт строений в ближайшей перспективе.
Системы водоотведения могут быть линейного и точечного типа. Первые из них формируют единую сеть для сбора и слива воды, вторые обустраивают в местах, где рельеф не позволяет укладывать сплошную линию лотков, отсутствует доступ к общим ливневым стокам или если пользователь системы желает собирать дождевую воду для других целей.
Различные водоотводы отличаются друг от друга следующими характеристиками:
- материал лотков – бетон, полимербетон или пластик;
- материал водоприемных решеток – штампованный металл, чугун или пластик;
- пропускная способность – определяется площадью поперечного сечения и профилем лотков;
- класс нагрузки – определяется материалами, из которых изготавливаются детали, и по нарастающей обозначается латинскими буквами от А до F.
Например, система класса C выдерживает нагрузку 25 т/м2, а F – 90 т/м2. Чем выше класс нагрузки, тем дороже конструктивные элементы, из которых собирают поверхностный водоотвод. Большой выбор типоразмеров этих элементов позволяет оптимизировать расходы на обустройство с учетом пешеходных зон, транспортных нагрузок и прочих факторов. Линейные и точечные системы водоотведения также могут комбинироваться.
Виды и устройство
Конструктивно тротуарные лотки для отвода воды имеют вид усеченной сверху трубы. Желоб имеет незавершенный диаметр. Выделяют П-образные изделия, U-образные и трапециевидные. Последние производят с заводским телескопическим уклоном для каскадного отведения стоков по магистрали. В обязательном порядке каждый лоток оснащен защитной решеткой. Она предотвращает попадание мусора в канализацию.
Выделяют два вида желобов: горизонтальные и вертикальные.
По нагрузке на желоба выделяют такие их типы:
- А 15. Выдерживают динамическую нагрузку до 15 тонн. Такие желоба укладывают в пешеходных зонах, на велосипедных дорожках, в саду частного дома.
- В 125. Максимальная нагрузка до 12,5 тонн. Укладывают на автостоянках и в зонах городских дорог.
- С 250. Нагрузка до 25 тонн. Укладывают на больших автомойках, в автосервисе, на АЗС.
- D 400. Выдерживают нагрузку до 40 тонн. Чаще используются для устройства ливневой канализации на трассах, автобанах, на больших промышленных предприятиях.
- Е 600. Уровень максимальной нагрузки — 60 тонн. Монтируют в зоне логистических центров, больших складов. В этом классе изготавливают желоба ППК «Апатек», эколотовые, «Биолот».
- F 900. Класс нагрузки до 90 тонн. Лотки используют для монтажа гидравлической ливневки в аэропортах, на военных базах.
ГОСТ 21509-76
На поверхности лотков не допускаются трещины, за исключением местных усадочных трещин шириной не более 0,1 мм на наружной поверхности раструба и технологического прилива в шелыге лотка. Предприятия-изготовители лотков должны поставлять потребителям лотки в комплекте с уплотняющими материалами для герметизации стыковых соединений: жгуты из резины круглого сечения по ГОСТ или резиновые пористые прокладки по ГОСТ Приемку лотков следует производить партиями в соответствии с требованиями ГОСТ Число лотков в партии должно быть не более:.
Приемку лотков по показателям морозостойкости и водонепроницаемости бетона следует проводить по результатам периодических испытаний.
Приемку лотков по показателям их водонепроницаемости, прочности бетона марке по прочности на сжатие и отпускной прочности , соответствия арматурных и закладных изделий проектной документации, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия усадочных трещин, категории бетонной поверхности следует проводить по результатам приемо-сдаточных испытаний и контроля.
Приемку лотков по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, качества бетонных поверхностей, контролируемым путем измерений, следует осуществлять по результатам одноступенчатого выборочного контроля.
Водоотводные лотки из бетона — одна из самых необходимых деталей при строительстве и организации систем отвода дождевой воды от построек и при организации кабельных систем. Рассмотрим, какие бывают лотки и как они используются. Прочность и долговечность бетонным конструкциям обеспечивает качество и водостойкость марки бетона, которая используется для залива формы. Именно поэтому, в основе лотков, лежит смесь марки не ниже М Кроме того, основу составляют стержни из арматуры класса А или проволочное основание марки Bp-I.
Размеры лотков, положение монтажных петель, толщину защитного слоя бетона до арматуры, а также качество поверхностей и внешний вид лотков проверяют по ГОСТ Измерение толщины стенки производят в торцах лотков равномерно по периметру сечения лотка не менее чем в пяти точках. Неперпендикулярность торцевых плоскостей лотка к его продольной оси определяют измерением наибольшего зазора между торцевой плоскостью лотка и металлическим поверочным угольником, установленным под прямым углом к борту лотка.
Определение толщины защитного слоя бетона, размеров и расположения арматуры может производиться также просвечиванием ионизирующими излучениями по ГОСТ При этом, первый и второй вид может быть как с ровным плоским внутренним основанием, так и в виде круглого желоба.
Все основные характеристики, а также, сферу их применения можно узнать из маркировки
Особенно важно изучить маркировку при строительстве или монтаже трубопроводов в сложных природных условиях. Например, при укладке трасс в почве, подверженной сезонным колебаниям: болотистая местность, наличие глинистого слоя, наличие грунтовых вод
Сюда же можно отнести и работы, которые производятся в условиях крайнего севера.
Здесь самое важное требование — это устойчивость к низким температурам
Лотки железобетонные оросительных систем. Технические условия
Водоотливные лотки маркируются буквой Л, а две цифры означают номер серии и максимальную вертикальную нагрузку. Для удобства монтажа, лотки бывают двух видов: сборные и целостные. Распространенные модели: длина колеблется от 0,72 метра до 6 метров, а ширина от 0,4 метра до 1, 84 метра, высота края от 0,38 метра до 1, 32 метра. Основное предназначение данных лотков — это надёжная защита трубопровода от коррозии, сокращение теплопотерь и предохранение труб от грызунов.
Для канализации и теплотрасс использую два вида лотков:.
Цена
Цена на лоток водоотводный пластиковый может отличаться в зависимости от разных параметров. Примерная стоимость на лотки с решеткой и без нее приведена ниже.
| Наименование | Класс нагрузки | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Цена, руб. |
| Лоток водоотводный AQUA-TOP с пластиковой решеткой | А | 1 000 | 135 | 100 | 1,5 | 477 |
| Лоток водоотводный AQUA-TOP с оцинкованной решеткой | А | 1 000 | 135 | 100 | 1,8 | 522 |
| Лоток водоотводный пластиковый ЛВП Norma DN100 H55 | А, В, С | 1 000 | 148 | 55 | 1,0 | 288 |
| Лоток водоотводный пластиковый ЛВП Norma DN100 H70 | А, В, С | 1 000 | 148 | 70 | 1,2 | 324 |
| Лоток водоотводный пластиковый ЛВП Norma DN100 H120 | А, В, С | 1 000 | 148 | 120 | 1,7 | 378 |
| Комплект: лоток S’Park пластиковый с стальной оцинкованной решёткой | А | 1000 | 90 | 90 | 0,76 | 480 |
| Комплект: лоток S’Park пластиковый с пластиковой решеткой | А | 1000 | 90 | 90 | 0,76 | 450 |
| Комплект: лоток S’Park пластиковый с пластиковой решеткой | А | 1000 | 135 | 70 | 1,22 | 500 |
| Лоток водоотводный PolyMAX Basic пластиковый | А, В, С | 1000 | 145 | 55 | 0,9 | 310 |
| Лоток водоотводный PolyMAX Basic пластиковый | А, В, С | 1000 | 145 | 80 | 1,1 | 370 |
| Лоток водоотводный PolyMAX Basic пластиковый | А, В, С | 1000 | 160 | 120 | 1,65 | 420 |

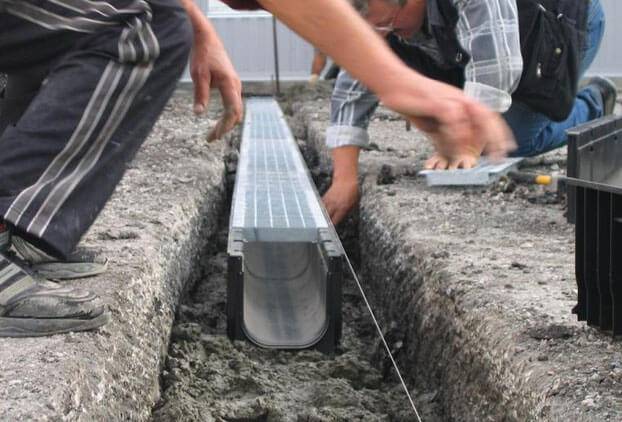

Правила монтажа водоотводных лотков
Монтаж водоотводных лотков требует особого внимания, поэтому к выполнению этой операции нужно относиться крайне ответственно. Поскольку поверхностный дренаж монтируется в довольно сложный грунт, то на серьезную опору надеяться нельзя. Промерзание почвы тоже необходимо учитывать: подавляющее большинство грунтов в зимний период промерзает минимум на 1-1,2 м, что крайне негативно влияет на лотки, буквально выдавливая их из земли.
Учесть большую часть влияющих на дренажную систему факторов помогут следующие правила:
Проектируя систему сбора дождевой воды, необходимо правильно выбрать устройство водоотводных лотков
Рассчитав количество осадков за определенный период, необходимо увеличить эту цифру на 25%, и выбирать водоотводные лотки уже по полученному результату.
Во внимание нужно принимать и назначение изделия, от которого будут зависеть материал и размеры лотков. Например, использовать мощные чугунные лотки на домашнем участке совершенно невыгодно, а более хрупкие конструкции не подойдут для стоянок или аэродромов.
Укладка водоотводных лотков должна выполняться правильно, и одним из обязательных условий является соблюдение уклона системы – не менее 10 мм на один метр длины.
Устанавливать лотки прямо на землю нежелательно: стоит сделать хотя бы небольшой подкладочный слой из песка и гравия
Идеальным вариантом будет 10-сантиметровый слой щебня, и конструкция, уложенная на него, прослужит гораздо дольше.
Установка водоотводных лотков из стали проще, поскольку их вес меньше чугунных аналогов. Кроме того, срок службы лотков из стали больше.
Систему водоотвода стоит оборудовать пескоуловителями, что предотвратить заиливание конструкции.
Решетку нужно закрепить неподвижно, чтобы она не двигалась. Для этих целей лотки оборудуются механизмами, оборудованными винтовым замком.
Данные советы позволят улучшить качество ливневого дренажа и увеличат срок эксплуатации ливневки.
Водосточные лотки. Основное назначение и размеры
Также можно ориентироваться на то, что каждый следующий кронштейн должен быть выше предыдущего на мм. Стоит иметь в виду, что если лоток не единый, а сборный, то стоит увеличить угол водосточного желоба. Это связано с тем, что вода на своем пути будет встречать соединяющие швы, которые снизят скорость ее движения.
ГОСТ Дороги автомобильные общего пользования. Automobile roads of general use.
Важно понимать, что водосток необходим для любого жилого строения вне зависимости от его конфигурации. Монтировать же водосточный желоб следует по правилам, установленными нормативными документами и подтвержденными на практике
Только в таком случае система справится со своей функцией наиболее эффективно и защитит дом от губительного воздействия влаги. Несмотря на относительно низкую цену пластиковых водоотводных лотков, существует вариант обустройства системы еще дешевле — это изготовление желобов своими руками.
Это даст возможность не только сэкономить финансы, но и получить изделие с параметрами, которые в точности соответствуют потребностям вашего участка. Изготовление водоотводного лотка своими руками начинается с производства формы.
Для этого обычно используются доски или ламинированная фанера толщиной в мм. Из этих материалов изготавливается П-образная форма, элементы которой для большей прочности могут быть скреплены между собой с помощью металлических уголков.
Если вы используете для опалубки доски, то их толщина не должна превышать 25 мм, а поверхность должна быть лишена сучков.
Соединять между собой их лучше всего с помощью шурупов по дереву, они хорошо скрепляют доски под действием бетона. После того как основная часть формы для изготовления желоба готова, делается формовочная часть. Лучше всего для этого подходит обычная пластиковая водопроводная труба, разрезанная пополам.
Главное, чтобы ее поверхность была максимально гладкой, так как именно по полукруглой части желоба будет течь вода. В готовую форму заливается бетонная смесь. Чтобы бетонные водоотводные лотки, монтаж которых вы будете осуществлять в систему ливневой канализации, получились максимально прочными, соотношение цемента, песка и щебня должно быть или Во втором случае количество получившегося бетона будет больше, но его прочность будет немного ниже.
Рассчитывая итоговый размер железобетонного водоотводного лотка, необходимо учитывать и установку арматуры. Это могут быть отдельные прутья или же сетка.
Для чего необходимы бетонные лотки?
Последнюю можно смонтировать своими руками, располагая прутки арматуры на расстоянии см друг от друга и соединяя при помощи электросварки или проволоки. После этого в форму заливается полученная бетонная смесь, в которую сразу же вдавливается разрезанная пластиковая труба.
Разбирать форму и извлекать трубу можно через сутки после заливки смеси.
Время полного застывания бетона составляет 28 дней. После этого каждый лоток нужно тщательно осмотреть на предмет дефектов, ямок и трещин. При их отсутствии можно приступать к монтажу системы ливневой канализации. Из плюсов самостоятельного изготовления можно отметить не только точно необходимый вам размер бетонных водоотводных лотков, цена также будет значительно ниже, чем при покупке готового изделия.
Однако если вы решили купить для ливневой канализации пластиковые водоотводные лотки — это точно сэкономит ваше время. Так что решение о том, покупать или делать желоба собственноручно, зависит только от ваших личных предпочтений.
Другими словами комплексный водоотвод состоит из всех систем сбора воды. Этот вариант поможет избежать любых вопросов связанных со скоплением осадков. Исключит образование луж, льда, заболоченности, сохранит фундамент и т. Используют эти лотки и плиты, как в виде подземных каналов теплотрасс, так и в незаглубленном варианте.
Что еще учесть при выборе?
Выбирая водоотводные лотки, также учитывайте следующее:
пропускная способность, т.е. объем воды, которую система, включая водоотводные лотки, сможет принять и отвести за единицу времени. Чем больше лоток, тем выше пропускная способность. При подборе стоит учитывать интенсивность осадков в регионе, особенности территории (это придомовой участок, где обычно сухо, или зона перед автомойкой), площадь территории водосбора
Также важно учесть параметры выпусков в ливневую канализацию, чтобы водоотводы не оказались переполненными. Рассчитать пропускную способность лотков можно в специальных программах или, обратившись к специалистам;. габариты лотка рассчитывают по формуле, учитывая объем осадков, площадь участка и коэффициент водоотведения, зависящего от типа покрытия;
габариты лотка рассчитывают по формуле, учитывая объем осадков, площадь участка и коэффициент водоотведения, зависящего от типа покрытия;
в зависимости от особенностей территории приобретаются универсальные (отводят большие объемы воды, часто используются в частном строительстве), износостойкие (справляются с отводом постоянно большого количества воды) или глубокие водоотводные лотки (оптимальны для низинных участков, отличаются повышенной пропускной способностью).
Бетонные и железобетонные лотки
Бетонные лотки широко применяются практически во всех сферах строительства, в т.ч. и в частном. Изделия производятся разного размера, они хорошо сочетаются с тротуарной плиткой.
Плюсы:
- высокая прочность, сравнимая с изделиями из чугуна;
- небольшая цена;
- долговечность;
- относительно несложный монтаж, даже несмотря на вес изделий;
- возможность использования при агрессивном составе стоков, правда, при покупке надо будет уточнить используемую марку бетона, так как отдельные из них могут буквально растворяться под действием некоторых веществ.
Минусы:
вес, что усложняет транспортировку; чувствительность к ударам, потому транспортировку выполняют предельно осторожно; необходимость использования специального оборудования для нарезки. Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи
Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи.
В широком ассортименте водоотводные лотки предлагает компания «Профессиональные Инновационные Системы». В продаже есть изделия из бетона, композитобетона, полимербетона, пластика и стекловолокна, а также точечные водоотводы и водоотводы для фасадов и террас. Сотрудники компании помогут с выбором наиболее подходящих изделий.
