Самодельный эжектор для насосной станции: пошаговый пример изготовления

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображений

Фото из

Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали

Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства

К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор

Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам

Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций

Для установки эжектора у насосного агрегата должно быть два входящих отверстия

Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство

На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

• всасывающая камера;
• смесительный узел;
• диффузор;
• зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Как подключить?

Как правило, монтаж насосного оборудования со встроенным эжектором ничем не отличается от традиционной установки обычного насоса. Для этого достаточно подключить входной патрубок насоса к трубопроводу, идущему из скважины. Также обустраивается напорная линия, устанавливается гидроаккумулятор и необходимая автоматика.

В системах с наружным расположением эжектора подключение оборудования выполняется в такой последовательности:

1. Для обеспечения рециркуляции необходимо проложить дополнительный трубопровод от входного патрубка эжекторного устройства до напорной линии насосного оборудования.
2. К входному отверстию эжектора присоединяется патрубок с обратным клапаном, на котором установлен грубый фильтр для откачки жидкости из гидротехнического сооружения.

Если требуется, в трубопровод рециркуляции монтируется регулировочный вентиль. Такое дополнительное устройство просто необходимо для скважин, в которых уровень воды находится выше расчётной отметки жидкости для насосного оборудования. Благодаря этому вентилю можно уменьшить напор в эжекторе и вызвать подъём напора в системе водоснабжения. Некоторые модели оборудованы встроенным регулировочным вентилем.

Эжектор – что это такое? Данный вопрос часто возникает у владельцев загородных домов и дач в процессе обустройства автономной системы водоснабжения. Источником поступления воды в такую систему, как правило, является предварительно пробуренная скважина или колодец, жидкость из которых необходимо не только поднять на поверхность, но и транспортировать по трубопроводу. Для решения таких задач используется целый технический комплекс, состоящий из насоса, набора датчиков, фильтров и водяного эжектора, устанавливаемого в том случае, если жидкость из источника необходимо откачивать с глубины, превышающей десять метров.

Самодельный эжектор для насосной станции — пример сборки

Почти каждый, кто занимался обустройством автономного водоснабжения, сталкивался с проблемой недостаточной подачи воды на всасывание насосом. Из курса физики мы знаем, что атмосферное давление позволяет подавать воду максимум с 9-метровой глубины.

На практике эта цифра уменьшается до 7 и даже до 5 м уверенной подачи. Решить проблему поможет эжектор для насосной станции, позволяющий увеличить напор воды. Промышленность выпускает такое оборудование, входящее в состав насосных станций и насосов.

Устройство и принцип действия установки

Эжектор – устройство, предающее энергию двигающейся с большой скоростью среды  другой, менее подвижной. В сужающемся сечении аппарата возникает зона пониженного давления одной из сред, провоцируя подсос второй среды в ее поток.

Что дает возможность ей передвигаться и удаляться от точки всасывания, используя для движения энергию первой среды.

Внутреннее устройство эжектора. Это оборудование используется для обеспечения добавочных метров подъема воды и страхования насоса или станции от нежелательного сухого хода в случае внезапного понижения уровня скважины

Установки с внутренним эжектором предназначаются для перекачки воды из неглубоких, не более 8 м, скважин, накопительных резервуаров, колодцев или водоемов.

Отличительная черта устройства – способность «самовсасывания», позволяющая захватывать воду, находящуюся ниже уровня входного патрубка. Поэтому для корректной работы аппарата требуется предварительная заливка его водой.

  Рабочее колесо устройства нагнетает жидкость, отправляет к входу в эжектор, создавая тем самым эжектирующую струю.

Она, продвигаясь по сужающейся трубке, разгоняется. Соответственно, давление внутри струи уменьшается. Таким образом, и давление внутри камеры всасывания так же существенно уменьшается.

Если подключить к входному патрубку трубу и опустить ее в воду, она начнет с силой всасываться в устройство.

Насосная станция с выносным (слева) и внутренним (справа) эжектором. Оборудование с выносным эжектором может быть установлено на приличном расстоянии от колодца или скважины

Еще одна разновидность поверхностных установок –  насосная станция с выносным эжектором. Их отличает наличие внешнего эжектора, погружающегося в источник водоснабжения. Устройство и сфера применения установок в целом такая же, как и у аналогов с внутренним эжектором.

Существенное отличие – возможность использования устройства на глубинах более 10 м. Кроме того такие насосы чрезвычайно требовательны к условиям монтажа внешнего эжектора.

Трубы, соединяющие его с насосом, должны быть установлены строго вертикально, иначе входная магистраль может быть завоздушена и потеряет работоспособность.

Наиболее оптимально использовать такое устройство для работы на глубине 15-20 м, хотя некоторые производители указывают как максимальную отметку в 45 м. Понятно, что с увеличением высоты подъема характеристики работы насоса ухудшаются. В целом устройства с выносным эжектором имеют меньший КПД, чем с внутренним.

Он составляет всего лишь 30%.  Зато они позволяют избавиться от шума, создающегося аппаратом, и дают возможность  размещать установку в нескольких десятках метров от колодца.

Как работает самовсасывающий насос

По принципу работы поверхностные самовсасывающие насосы принято разделять на центробежные и вихревые.

Принцип работы и особенности центробежного прибора

Работа центробежных моделей основана на движении рабочего колеса (крыльчатка) внутри его корпуса и создании центробежной силы, продвигающей воду.

Схема работы центробежного насоса

Последовательно это выглядит следующим образом:

• Корпус прибора полностью заполняется водой для вытеснения из него воздуха.
• При его включении начинается движение рабочего колеса, создается центробежная сила, выталкивающая воду к выпускному отверстию.
• При этом в зоне заборного отверстия создается разряжение, провоцирующее засасывание нового объема жидкости.

Заполнение рабочей камеры водой перед включением прибора

Центробежные модели ценятся за высокий КПД, возможность перекачивания больших объемов воды (актуально для водообеспечения дома), компактные размеры и простоту устройства. Они также характеризуются меньшей чувствительностью к загрязнениям, чем вихревые аналоги.

Самым значимым недостатком является невозможность работы прибора с воздухом. Крыльчатка не может генерировать всасывающую силу из воздуха в камере. Более того, если в «рукаве» насоса образуется воздушная пробка, то процесс перекачивания воды может приостановиться.

Как работает вихревой насос поверхностного типа

Вихревые насосы предназначены для работы с малозагрязненной водой без абразивных частиц, способствующих их быстрому износу и поломкам. Однако они значительно превосходят центробежные модели в том, что всасывающее усилие может быть сгенерировано из смеси воздуха и воды или одного воздуха.

Эти приборы гораздо больше подходят для орошения земельных участков, чем для водоснабжения дома. При этом они с успехом могут комбинироваться с центробежными моделями, образуя многоступенчатую систему перекачивания воды.

Что касается устройства такого изделия, то вращающимся элементом является уже не крыльчатка, а импеллер – рабочее колесо, заключенное в кольцо. При эксплуатации в камере насоса воздух удаляется через отводящую трубу, а отделенная от него вода за счет движения импеллера вытесняется к подающему шлангу.

При этом образуется эффект рециркуляции воды, вызывающий разряжение во всасывающей камере. Это обеспечивает приток нового объема жидкости. По схожему принципу работает и эжектор.

Самовсасывающие модели с эжектором

Эжектор – нехитрое устройство, позволяющее существенно увеличить глубину всасывания насоса. Его работа основана на разделении потоков воды, ее рециркуляции. Часть воды, которая поднимается из источника, возвращается в эжектор и на большой скорости изливается через его сужающееся сопло.

Она попадает в смеситель, где создает разряжение, обеспечивающее приток жидкости из всасывающей камеры. Затем происходит стандартное движение воды через прибор и ее излив по подающему шлангу.

Эжектор может быть встроенным или внешним. При наличии первого процесс рециркуляции происходит непосредственно в приборе, что позволяет сохранить его компактные размеры. Однако при работе такого изделия имеет место сильный шум, препятствующий его эксплуатации в доме или непосредственной близости от него. Оптимальный вариант размещения насоса со встроенным эжектором – отдельная постройка.

Встроенный эжектор позволяет увеличить глубину всасывания всего лишь на 3-5 метров. Внешнее устройство увеличивает этот показатель до 30-50 метров, но при этом снижается КПД насоса. Для него также требуется установка дополнительной трубы для обеспечения рециркуляции.

Видео: принцип работы эжектора

Таким образом, поверхностный самовсасывающий насос вполне способен удовлетворить бытовые потребности в воде. Если выбор прибора, его подключение к насосной станции или установка эжектора вызывают затруднения, вы всегда можете обратиться к специалистам. Квалифицированная помощь в этом вопросе – залог долговечности насоса и вашего спокойствия.

Эжектор – что это такое и как это работает? Точный ответ на этот вопрос знает любой инженер гидравлик, понимающий суть превращения энергии подмешиваемой струи в давление в трубопроводе. Непосвященным в тонкости инженерного дела потребителям воды из скважины достаточно понимания того факта, что этот узел напорного оборудования позволяет насосу качать воду с глубин более 15-20 метров. Но если вы хотите собрать эжектор своими руками, усовершенствовав свой насос, то вам понадобится понимание сути этого прибора фактически на инженерном уровне. И эта статья поможем вам разобраться с тем, что представляет собой эжектор, как он работает и как собрать подобный узел своими силами.

Подключение

В случае с внутренним эжектором, если он включен в конструкцию самого насоса, монтаж системы мало чем отличается от установки безэжекторного насоса. Достаточно просто присоединить трубопровод от скважины к всасывающему входу насоса и обустроить напорную линию с сопутствующим оборудованием в виде гидроаккумулятора и автоматики, которая будет управлять работой системы.

Для насосов с внутренним эжектором, в которых он закрепляется отдельно, а также для систем с внешним эжектором добавляется два дополнительных этапа:

• Прокладывается дополнительная труба для рециркуляции от напорной линии насосной станции к входу эжектора. Подключается основная труба от него к всасу насоса.
• К всасу эжектора подключается патрубок с обратным клапаном и грубым фильтром для забора воды из скважины.

При необходимости в линию рециркуляции устанавливается вентиль для настройки. Это особенно выгодно, если уровень воды в скважине находится много выше, чем рассчитана насосная станция. Можно уменьшать напор в эжектор и тем самым поднимать напор в системе водоснабжения. У некоторых моделей имеется уже встроенный вентиль для подобной настройки. О его размещении и способе регулировки указано в инструкции к оборудованию.

Стартовый запуск и дальнейшая эксплуатация

Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

1. Залить воду в насос через специальное отверстие.
2. Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
3. Включить насос примерно на 10-20 секунд и сразу отключить.
4. Открыть кран и стравить часть воздуха из системы.
5. Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
6. Снова включить насос.
7. Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
8. Открыть любой водопроводный кран.
9. Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

Станции с встроенным эжектором – как применяют

Используется станция для того чтобы увеличить напор, что также исключит и возможность преждевременного выхода из строя агрегата, который обеспечивает подачу, так как возможно появление холостого хода. Наличие такого элемента в системе исключит его, почему он рекомендован к обязательной интеграции в систему, вне зависимости от возможной глубины источника.

Своевременное оснащение эжектором станция избавит вас от дополнительных расходов и возможных нервозов при возможном выходе из строя более дорогостоящего оборудования системы, которое он попросту предотвратит, обеспечивая полноценную и бесперебойную функциональность длительное время.

Самостоятельное изготовление эжектора: обзор процесса

Для изготовления эжектора своими силами нам понадобится комплект доступных деталей, в который войдут следующие фитинги и элементы сопряжения:

• Тройник – он послужит основой для конструируемого устройства.

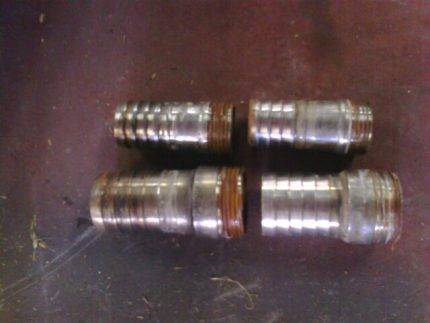

• Штуцер – он будет использоваться как проводник потока с высоким давлением.
• Муфты и отводы – с помощью этих элементов мы проведем сборку эжектора и подключение полученного устройства в систему.

Причем самодельный эжектор для насосной станции собирается из вышеописанных деталей в следующем порядке:

• Берем тройник, торцы которого рассчитаны на резьбовой монтаж. Причем резьба на всех торцах внутренняя.
• В нижнюю часть тройника вкручиваем штуцер, выпускным патрубком вверх. То есть, основу штуцера нужно вкрутить в тройник, расположив выпускной патрубок (малого диаметра) внутри основы эжектора. Причем патрубок не должен торчать из противоположного торца тройника. И если он чрезмерно длинный, то его обтачивают. Соответственно короткий штуцер наращивают с помощью полимерной трубки. Расстояние от торца тройника до торца штуцера должно равняться 2-3 миллиметрам.
• К верхней части тройника (расположенной над штуцером) крепят переходник, один торец которого оформлен под наружную резьбу (его и вкручивают в основу будущего эжектора), а второй – оборудован как обжимной фитинг под металлопластиковую трубу, по которой будет транспортироваться (за пределы эжектора) вода из скважины.
• В нижнюю часть тройника, куда уже ввинчен штуцер, нужно вкрутить еще один фитинг – уголок (отвод), на который будет надета (и закреплена обжимной гайкой) труба линии рециркуляции. Поэтому перед монтажом нижняя (резьбовая) часть штуцера обтачивается, до трех-четырех ниток резьбы.
• В боковое ответвление вкручивают второй уголок, заканчивающийся цанговым зажимом для монтажа подводящего трубопровода, по которому идет вода от источника.

Эжектор подсоединён к полиэтиленовым трубам

Резьбовые соединения монтируют на ФУМ (полимерный уплотнитель). Если в качестве труб используется погонаж из полиэтилена, то вместо цанговых фитингов под металлопластик употребляют обжимные элементы, рассчитанные на  эффект обратной усадки полиэтилена. При этом на уголках можно сэкономить – трубы из сшитого полиэтилена гнутся в любую сторону и под любым углом.

После сборки самодельного эжектора его нужно подключить к насосной станции. Причем, если указанное устройство будет подключено вне колодца – перед нами насосная станция с «внутренним» эжектором. Ну а если эжектор погрузится прямо в шахту, «нырнув» под воду, то перед нами насосная станция с внешним эжектором.

И в последнем случае к собранному прибору придется подключать сразу три трубы:

• Первую – к боковому торцу тройника. Она должна погрузиться почти до самого дна, а к ее торцу стоит прикрепить сетчатый фильтр в корпусе-стакане. По этой трубе течет поток с (пока еще) небольшим напором.
• Вторую – к нижнему торцу тройника. Ее подключат к напорной линии, выходящей из насосной станции. В итоге, в эжекторе появится поток, двигающийся с большой скоростью.
• Третью – к верхнему торцу. Ее выведут на поверхность, подключая к всасывающему патрубку насоса. По этой трубе потечет поток с увеличенным благодаря эжектору напором.

При этом первая труба уйдет под воду целиком, а вторая и третья будут выходить из воды на поверхность.

https://youtube.com/watch?v=x4zICtMBRFY

Особенности монтажа устройства

Как уже упоминалось, установка эжектора, встроенного в насос особых проблем не доставляет, поскольку устройство уже находится в корпусе прибора. Поверхностный насос просто подключают к водоподающему шлангу с одной стороны, а также к системе водопровода – с другой стороны.

Если же он используется в составе насосной станции, то насос соединяют с гидроаккумулятором посредством специального штуцера на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и отключение.

На этой схеме наглядно изображен порядок подключения выносного эжектора к насосной станции с указанием мест монтажа всех необходимых узловl

Перед включением поверхностного насоса его обязательно следует залить водой через предусмотренное для этого заливочное отверстие. Нельзя включать такое оборудование без воды, оно может сгореть. Если монтаж насоса выполнен правильно, эжектор будет работать без перебоев.

Но установка выносного эжектора производится по более сложной схеме. Для начала необходимо будет установить трубу, которая обеспечит обратный поток воды от накопителя к эжектору. На всасывающий отдел эжектора устанавливают обратный клапан. За ним следует поставить сетчатый фильтр, который защитит устройство от засорения.

Сверху на трубе рециркуляции необходимо установить регулировочный кран, чтобы регулировать количество воды, которая направляется к эжектору. Этот узел не является обязательным, но может существенно улучшить ситуацию с напором воды в доме.

Чем меньше воды будет возвращаться к эжектору, тем больше ее останется для водопроводной системы дома.

Сборка эжектора перед эксплуатацией производится по стандартной схеме. Снизу к корпусу эжектора подсоединяется сетчатый фильтр, сверху – через сопло трубка Вентури, выполненная в виде пластикового раструба (+)

Таким образом можно влиять на напор воды в водопроводе. При его недостатке следует немного закрутить регулировочный кран на обратной магистрали.

Если же напор слишком большой и создает ненужную нагрузку на водопроводную систему, имеет смысл направить к эжектору большее количество воды, чтобы повысить эффективность работы насосного оборудования.

Некоторые промышленные модели эжекторов уже снабжены системой такой регулировки. В инструкции, которая прилагается к прибору, обычно подробно описан порядок настройки работы эжектора.

Правила установки и первый запуск

После того как вы соберете эжектор, его необходимо правильно установить. Если следовать инструкции, то сделать это будет несложно. Ведь само изделие имеет очень простую конструкцию. На эжекторе есть три выхода. К каждому из таких выходов обязательно нужно подключить свою трубу.

К нижней части эжектора подключается труба с зауженным штуцером. Это магистраль для циркуляции воды. Второй конец трубы подключается к емкости. Из нее будет забираться вода для создания обратного потока. К верхней части эжектора подключается третья труба. Другим концом она монтируется на насос.

Как произвести первый запуск станции:

1. Залейте воду в отверстие эжектора и перекройте кран, который позволяет перемещаться воде от насоса по водопроводу.
2. Далее насос необходимо выключить на полминуты, а затем включить его. Откройте кран и выпустите часть воздуха из системы.
3. Повторяйте эти действия до тех пор, пока водопровод не наполнит трубы водой.
4. Включите насос, дождитесь, пока система наполнится водой, и насос автоматически отключится. Откройте кран и дождитесь, пока трубы опустошатся, и насос включится вновь.

Если вода не идет, система собрана неправильно. В этом случае придется найти неполадку и устранить ее. Именно поэтому первый запуск нужно осуществлять описанным способом.

Эжектор нужен тем, кто живет в частном доме и имеет очень глубокую скважину. Такая система позволит использовать не очень мощный насос максимально эффективно.

Глубокое залегание водоносного слоя – распространенная проблема, хорошо знакомая многим владельцам земельных участков. Обычное поверхностное насосное оборудование либо вовсе не может обеспечить дом водой, либо подает ее в систему слишком медленно и со слабым напором.

Такая проблема требует скорейшего разрешения. Согласитесь, покупка нового насоса – мероприятие затратное и не всегда финансово оправданное. Разрешением такой ситуации может стать эжектор для насосной станции водоснабжения.

Мы подскажем вам, как выбрать подходящий агрегат и установить его без помощи специалистов. А также приведем пошаговый инструктаж по изготовлению и подключению самодельного эжектора. Все этапы работ сопровождаются наглядными фотографиями.

Самостоятельное создание эжектора

Чтобы изготовить прибор в домашних условиях, используют такие элементы:

• полдюймовый резьбовой сгон;
• сопло, диаметром 10 миллиметров;
• тройник;
• полдюймовая контргайка и такая же гайка 3/4 дюйма;
• сгон 0,5 и 3/4 дюйма;
• обратный клапан, на который установлен очистной фильтр;
• заглушки, на которых есть резьба для сгонов и отверстия;
• отвод 0,5 дюйма 90 градусов;
• сопло, имеющее продольные отверстия, подойдет медная трубка, у которой запаяны швы.

Эти детали собирают по такой схеме. Нижний выход тройника соединяется со штуцером, при этом выходной патрубок должен находиться сверху, а штуцер, имеющий маленький диаметр, окажется в эжекторе.

Если узкий участок штуцера выступает за границы тройника, то его спиливают. А если штуцер чересчур короткий, он наращивается полимерной трубкой.

На верхнем выходе тройника накручивают переходник с наружной резьбой, к его другой стороне через фитинг подключают водопроводную трубу, рекомендуется использовать ПВХ.

С той стороны тройника, куда вставлен узкий штуцер, присоединяется отвод, имеющий форму угла. Затем к данному уголку подключают трубу, по ней будет поддаваться вода к эжектору.

А к тройнику сбоку подсоединяется уголок, к которому цанговым зажимом подключается труба. По этой трубе будет подаваться жидкость из водоема.

Посмотрим видео о самостоятельном создании эжектора:

Принцип работы

Эжектор работает по достаточно простому принципу. Вода рециркулирует в нижней части трубопровода, при этом восполняется недостаток давления во всасывающем трубопроводе. Эжектор подталкивает воду на ту высоту, с которой ее может втягивать двигатель.

Вода, выходящая из сужающегося Т- образного патрубка, на большой скорости заливается в смеситель из всасывающей камеры. В диффузоре обычный поток воды смешивается с ускоренным и попадает в трубопровод.

Эжектор решает проблему низкого давления

Устанавливается эжектор в часть трубопровода, находящуюся между скважиной и насосом. Часть потока воды, поднимающаяся вверх, возвращается назад в скважину, и на подходе к эжектору образует постоянную рециркуляцию. В трубопроводе возникает дополнительное разряжение, а на подъем жидкости тратится меньше энергии насоса.

Работа системы настраивается с помощью вентиля. Часть воды подается в дом, оставшаяся часть продолжает рециркулировать в эжекторе. Запуск насосной станции происходит быстрее, снижается потребление электроэнергии, при этом требуется установка оборудования меньшей мощности.

В комплектацию входят: диффузор, смеситель, всасывающая камера, сопло.

Подробности

Типы эжекторов

Место установки влияет на тип эжектора: выносной, либо встроенный. Конструкции устройств в принципе не различаются, однако место расположение оказывает влияние на установку насоса, его эффективность.

Если устанавливают встроенный тип, то эжектор находится в корпусе насоса, или около него. При этом устройство компактно, не требует отдельной установки. Выполняют просто монтаж насосного оборудования. В корпусе насоса эжектор находится под защитой от грязи. Процесс разрежения, обратного забора жидкости происходит внутри корпуса. Не придется ставить фильтры очистки для обеспечения защиты эжектора от песка, мелкого мусора.

Внимание! Эжектор выносного типа требует при установке больше усилий, зато работает устройство с меньшим шумом. Встроенный эжектор эффективен при малых глубинах колодца, максимум десять метров

Но они способны обеспечивать хорошим напором воды. Объема добываемой воды хватает для использования в быту, при поливе огорода, мойки машин и т.д. К недостаткам можно отнести шумную работу эжектора, так как эффект усиливается при работе насоса. Следует проводить шумоизоляционные работы. Оборудование, имеющее встроенный эжектор, лучше располагать снаружи в отдельном нежилом помещении, либо в кессоне. Насосный двигатель, оснащенный эжектором внутри, должен отличаться мощностью, в отличие от модели без эжектора

Встроенный эжектор эффективен при малых глубинах колодца, максимум десять метров. Но они способны обеспечивать хорошим напором воды. Объема добываемой воды хватает для использования в быту, при поливе огорода, мойки машин и т.д. К недостаткам можно отнести шумную работу эжектора, так как эффект усиливается при работе насоса. Следует проводить шумоизоляционные работы. Оборудование, имеющее встроенный эжектор, лучше располагать снаружи в отдельном нежилом помещении, либо в кессоне. Насосный двигатель, оснащенный эжектором внутри, должен отличаться мощностью, в отличие от модели без эжектора.

Выносной тип следует устанавливать в двадцати – сорока метрах от насоса. В некоторых случаях рекомендуют удалять эжектор на пятьдесят метров от насосного оборудования.

Эжектор, находящийся под землей, не издает звуков. Устройство подключают к насосу при помощи трубы рециркуляции. По ней вода будет обратно стекать в эжектор. Более длинная труба требуется при более глубокой установке прибора. Скважину следует оснастить дополнительной трубой на этапе создания проекта. При подключении данного вида устройства требуется установка бака для накапливания воды, чтобы из него забиралась жидкость в рециркуляционную трубу.

Бак снижает уровень нагрузки на насос поверхностного типа, экономит энергию. Внешний эжектор менее эффективен, чем встроенный. Но с помощью него можно увеличивать глубину скважины, на которой забирают воду. Данный тип не предполагает расположение эжектора вблизи скважины. Устройство может находится в подвальном помещении дома.

Внимание! Эжектор можно располагать в сорока метрах от скважины, производительность насоса от этого не изменится

Установка эжекторов

Эжекторы, встроенные в насос, легко устанавливать. Они находятся внутри корпуса. Насос следует подключить к шлангу для подачи жидкости и к водопроводу. Если эжектор работает с насосной станцией, насос следует соединить с помощью штуцера, имеющего пять выходов, к гидроаккумулятору. К насосу подключают реле для регулировки давления, чтобы включать и отключать оборудование автоматически.

Более сложно устанавливать выносной тип эжектора. Первым делом ставят трубу для обеспечения обратного потока от бака с водой в эжектор. На узле всасывания ставят клапан обратного действия. За клапаном устанавливают фильтр сетчатого типа, защищающий от мусора. Кран для регулировки устанавливают на рециркуляционном патрубке сверху. Он регулирует объем воды, направляющийся к эжектору. Эта деталь не обязательна, но улучшает напор воды. Воды в водопроводе, идущему к дому, останется больше, если объем возвращаемой жидкости будет меньше. Так можно следить за силой напора воды в системе. При малом напоре закручивают кран регулировки на обратном трубопроводе, и наоборот.

Выводы и полезное видео по теме

В этом видеоматериале подробно рассмотрен вопрос глубины всасывания поверхностного насоса и варианты решения проблемы с помощью эжектора:

Здесь наглядно продемонстрирован принцип работы эжектора:

Эжектор – несложное, но очень полезное устройство. Это удобный и практичный способ улучшить характеристики работы насосного оборудования в частном доме. Но монтаж эжектора, особенно выносной модели, должен быть выполнен правильно, только так можно обеспечить заметное повышение напора воды.

Всем заинтересованным в вопросе выбора и подключения эжектора, предлагаем присоединится к обсуждениям и оставлять комментарии к статье. Форма для комментариев находится ниже.
