Установка печи камина в деревянном доме: монтаж дымохода, фото, как установить своими руками, какое место выбрать для конструкции

Виды

Камины из кирпича включают в себя три главных части. Это портал, дымоход и топка.

Топка представляет собой нишу для разведения огня. Портал – это внешняя часть камина, которую украшают различными материалами (камень, лепка, дерево и другие). Устройство, по которому улетучивается дым из помещения, называют дымоход.

Различают каминные конструкции по способу их возведения – они бывают открытыми, закрытыми и полуоткрытыми. Когда топка и дымоход камина из кирпича не отделены от стены комнаты, а встроены в нее, тогда отопительное устройство называют закрытым.

Дымоход и топливник делают углубленными в стену помещения. Еще их называют закрытыми (английскими) конструкциями. Преимущество их состоит в размерах. Они компактны и могут быть установлены в совсем маленьких комнатах.

Однако стены в зданиях, где планируется кладка камина, нужно делать утолщенными, поскольку их прочность уменьшается.

Возводят их сразу со строительством здания. Их проектировка учитывается в общей проектной документации по жилому комплексу изначально.

Сооружение, выложенное вдоль стены и граничащее с ней, называют пристенным или полуоткрытым камином. В таких конструкциях топка и дымоход не встраиваются в стену. Возведение камина полуоткрытого вида возможно в помещении, которое построено давно. Его перепланировка не потребуется в данном случае. Пристенный камин считается самым распространенным типом. Он может быть одинакового размера, во всю длину или сужаться в верхней части. С конструкцией самой стены он не соединен никаким образом.

Каминные устройства, находящиеся на расстоянии от стен помещения, называют открытыми (островными). Они представляют собой один из самых непопулярных видов. Установка таких конструкций приветствуется в больших по площади помещениях, потому что они забирают своей площадью большую часть пространства комнаты, где установлены. Островные (открытые) сооружения не прикасаются к стене, пламя видно из любой точки комнаты.

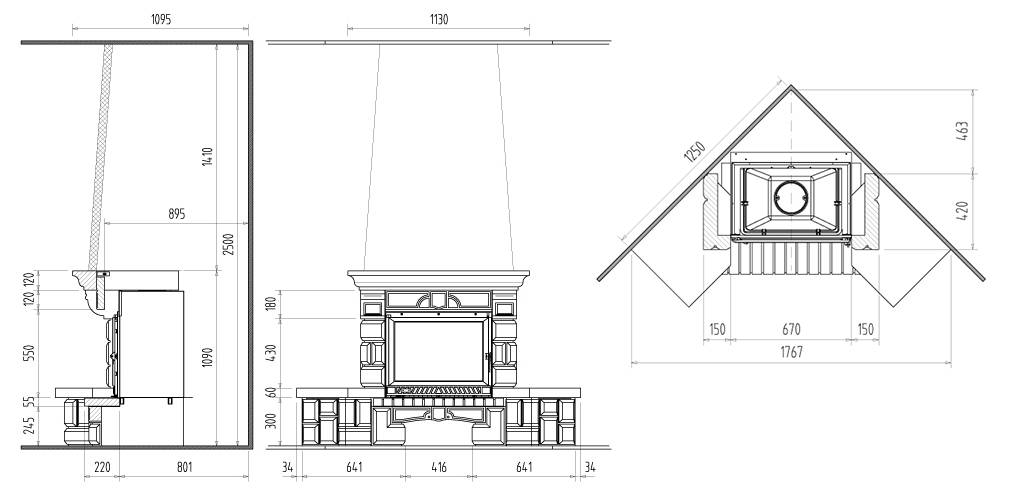

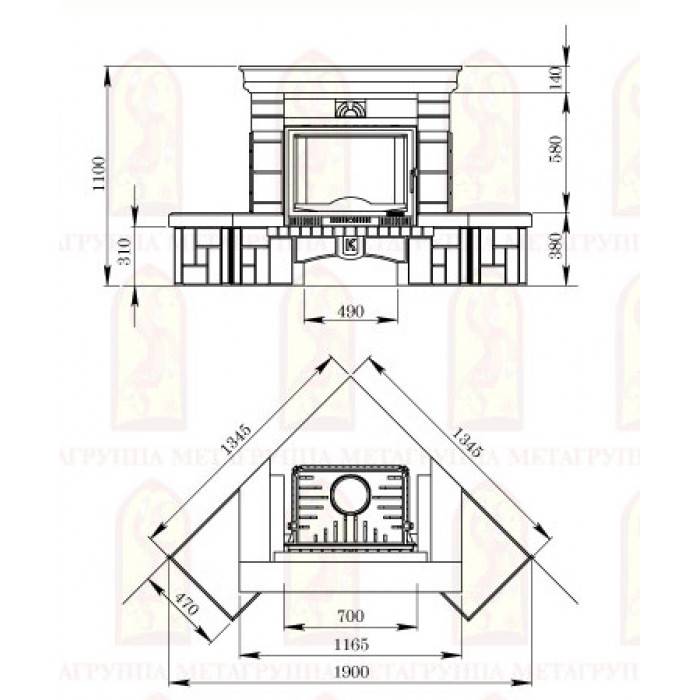

Угловые камины располагают в углу помещений, отсюда их название. С их помощью удобно используются пустующие углы комнат, обогреваются смежные помещения.

Дымоход угловых каминов сосредоточен в стене комнаты. Делать его выкладку пустотелым кирпичом нельзя. Открытая часть дымовой камеры выполняется из металла. Она может быть из железа или бетона. Поверхность обкладывают кирпичом, камнем, оштукатуривают.

Камины, у которых пламя не отгораживается от общего помещения, называют конструкциями с открытой топкой. Выполняется топка из кирпича шамотного. Также это может быть железный или чугунный проем.

Барьером (заграждением) служит декоративная решетка.

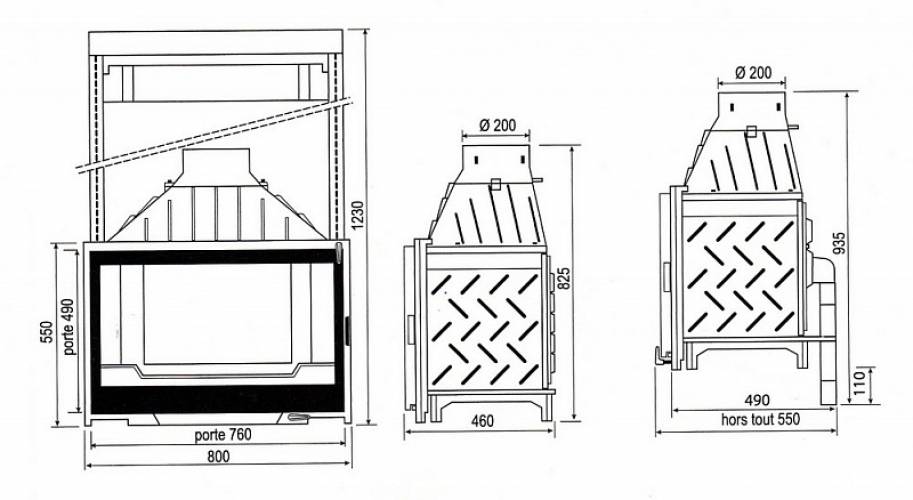

Камины закрытого типа наоборот оснащены термостойким стеклом (дверцей со стеклом). Оно сосредоточено между топкой и помещением. Внизу закрытой топки располагают дополнительную камеру под зольник. Из нее подается воздух в камеру, где происходит сгорание. На топках такого вида каминов устанавливают механизм, позволяющий управлять заслонкой. Все нюансы устройства и функционирования камина искусно скрывают под облицовку. Выполняют ее из камня, декоративного кирпича, изразца. Могут быть деревянные обрамления.

Широкое применение для установки их на дачах нашли дровяные кирпичные камины. Функция, выполняемая ими – варочная и отопительная с водным контуром.

Такие агрегаты по стоимости ниже, чем стационарные. Расход топлива у каминов с элементами печи большой. Однако их преимущество состоит в возможности использовать тепловую энергию независимо от внешних носителей. Например, электрические котлы часто не функционируют из-за проблем подачи электроэнергии в дачные поселки. Также нет необходимости в подводе газовых коммуникаций (в случае с газовым котлом).

Печь – камин для бани снабжена баком для нагрева воды. Баки различаются по объему и моделям. Наличие закрытого или открытого портала отличает банные конструкции от других видов. Кирпичные камины для бань очень быстро нагревают помещение, тепло сохраняется длительное время. На даче к камину из кирпича можно пристроить барбекю.

Для установки дровяных кирпичных каминов нужно провести тщательный инженерный анализ

Особое внимание уделяется расположению дымохода

Варианты переделывания

Самым простым способом переделывания считается метод расширения конструкции. Его особенность состоит в том, что старую печку придется хорошо вычистить, а само оборудование сделать более современным – поменять устаревший отделочный материал на новый.

Самые большие трудности возникают с перепланировкой топки прежней печи. Специалисты советуют использовать чугунные пластины или огнестойкий кирпич для перекрытия топки.

Переделать печь полностью – это самое сложное задание. Работы начинаются с полного демонтажа всей конструкции. После чего рассматривается фундамент. Если его качество соответствует современным требованиям, то его можно не демонтировать. Старый и потрескавшийся фундамент придется переделать.

Стоит отметить, что полный демонтаж постройки необходимо также проводить правильно:

• Надстройка полностью демонтируется от потолка до пола;
• Целые и хорошие кирпичи откладываются в сторону (в процессе постройки новой конструкции их можно использовать);
• Демонтаж старой печи не должен сопровождаться сильными разрушениями близстоящих стен и предметов интерьера;
• Внимательно следите за прежней топкой. В процессе демонтажа старайтесь не повредить ее дверцы или камеры. Поврежденное оборудование придется выбросить и сделать новое.

Дополнительно: обработка дерева пропитками

Пожарные нормы требуют обрабатывать дерево специальными пропитками, которые снижают его горючесть. Однако мы прекрасно знаем, что в бане пропитки не особо желательны, потому что при высокой температуре внутри парилки вся химия начинает выделяться в воздух и отравлять человека. Не затем мы ходим в баню. И все-таки, не все помещения испытывают такую температурную нагрузку, как парилка, поэтому разумно было бы обработать антипиренами хотя бы их, а также чердачное помещение, тем более, что немалая доля пожаров случается из-за искр, вылетающих из дымохода (тут бы еще искрогаситель поставить или дефлектор с ним).

Наносить состав следует в два или три слоя, дожидаясь просыхания между этапами не менее 6 часов

Да, и обращайте внимание на наличие пигментов для индикации пропитки, если не хотите, чтобы дерево стало, к примеру, ярко-розового цвета. (То есть цвет не от химикатов, он добавляется специально, чтобы отличать обработанную древесину от необработанной.). ***

***

Итак, представление о том, как правильно поставить печь вы получили, пора применять приобретенные знания на практике. Пишите комментарии, нам интересно ваше мнение о прочитанном.

Если же вы еще не определились в видом необходимой печи, то следует ознакомиться с характеристиками и моделями разных типов: газовые, дровяные, электрические. Разнообразие видов конструкций, размеров и цен обеспечивает широчайший выбор печей для бань и саун. А уж какая лучше каждый имеет возможность решить самостоятельно.

Облицовка

Для придания камину достойного вида и стиля используется облицовка его топки с помощью кафеля либо штукатурки на основе асбеста.

При сооружении каминов с закрытой топкой проведение облицовки является необходимым условием. Для этого применяют кирпич, плитку, мрамор, деревянные и др. материалы.

Зачастую применяется оштукатуривание поверхности каминов.

Этот способ очень распространен благодаря своей доступности и простоте

Важно!!! Оштукатуривание проводится в два захода, толщина конечного слоя штукатурки не должна превышать 50 мм

После высыхания штукатурку покрывают слоем краски. Также для облицовки каминов применяют жаростойкий гипсокартон или керамическую плитку.

Какие бывают узлы

Для того чтобы максимально возможно обезопасить потолочное перекрытие от перегрева и возгорания, для проведения трубы дымохода через потолок, используется разделка или иначе угол, который может иметь различный вид.

Лучший вариант – это готовое покупное изделие наиболее часто используемое для промышленных работ. Данный вариант представлен металлической коробкой, оборудованной закрепленной с одного бока оцинкованной пластиной. По центру изделие оборудуется сплошным проёмом, в которое и вставляются трубы, проходящие через потолочное перекрытие. Изделие также позволяет также уложить теплоизоляционный слой, а со стороны помещения коробка имеет декоративную пластинку.

Вокруг трубы устанавливается стальная пластина, которая защищает материал потолочного перекрытия от возгорания, плавления

Схема позволяющая выполнить своими руками потолочную разделку для дымохода

Для того чтобы выполнить установку своими руками данного узла, в потолочном перекрытии вырезается подходящее по форме и размерам отверстие. Далее закрепляется теплоизоляционный материал (минерит, каменная вата, асбест). Не забываем усилить конструкцию металлическими полосами. Для закрепления узла используются саморезы. Для того чтобы произвести установку На прямой участок трубы надевается специальный элемент, после чего конструкция поднимается до необходимой высоты и закрепляется со всех сторон теплоизоляцией.

Если разделка не имеет в своей конструкции цилиндр, значит, она дополнительно оборудуется специальными бортами, в основе которых лежит минерит или металл.

Технология строительства

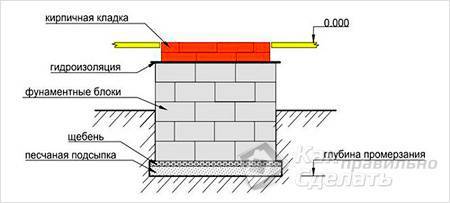

Фундамент Сначала нужно построить основание дровяного камина, т.е. построить для него фундамент. Для этого готовят котлован глубиной приблизительно 50-60 см, и выстилают дно слоем гравия. Поверх гравия (щебня) засыпают песок и заливают сверху цементный раствор. Основание делают ниже уровня пола ориентировочно на 10 см.

Перед тем как строить камин, между фундаментом дома и основанием камина прокладывают два изоляционных слоя рубероида.

Кирпичную кладку дровяного камина делают из огнеупорного кирпича хорошего качества при помощи мастерка, обязательно заранее замочив камень в воде (хотя бы на сутки). Раствор для обустройства топливника и дымосборника, который делают из глины и песка, выравнивают рукой, а потом подтирают излишки, делая кладочную поверхность более ровной и гладкой. Чтобы достичь ровного уклона задней стенки, в нее заранее вмуровывают экран, а своды очага выкладывают из кирпичей при помощи ступенчатого напуска.

Кладка

Каминную полку, как один из основных элементов внешней конструкции камина, можно выкладывать различной формы или изготавливать из различных материалов. Необходимо помнить, что ее обязательно нужно заранее защитить от излишнего тепла, при помощи внесения в конструкцию камина дополнительных слоев камня, кирпича или бетона.

Так как сделать дровяной камин самостоятельно непросто, следует постоянно придерживаться составленного чертежа. Чтобы очаг получился долговечным и прочным, нужно следить за горизонтальностью кладки, геометрией углов и пропорциональностью габаритов. В отделке камина можно использовать натуральные и искусственные облицовочные материалы: мрамор, доломит, керамику или гранит. В более традиционном варианте, столь популярном сегодня стиле кантри или Средиземноморском стиле, внешнюю отделку можно оставить в виде кирпичной кладки или просто тщательно оштукатурить и покрасить.

Соблюдая эти рекомендации, можно быстро и качественно самостоятельно обустроить в своем доме надежный и долговечный дровяной камин.

Подготовка к установке печи-камина

Установка печи-камина в деревянном доме повышает шанс возникновения пожара. Чтобы обеспечить сохранность дома и жизни необходимо знать и использовать правила установки отопительного устройства.

Фото 1. Пример правильной установки печи: опасность случайного возгорания стен, пола или мебели сведена к нулю.

Перед установкой печи необходимо защитить деревянные конструкции от инфракрасного нагрева огнезащитным слоем:

• Для пола используется огнезащитный лист с приклеенной на него керамической плиткой.
• Стены закрепляются к металлическим профилям для гипсокартона в качестве направляющих. Закладывается фольгированная минеральная вата, а сверху закрепляется не горючий лист сухой штукатурки. Подойдет стекломагниевый лист, минерит или другие минеральные листы с волокнистым наполнением. Они должны быть достаточно жесткие и термостойкие.
• Дымоход должен находится большей частью внутри помещения. В таком случае он обеспечит сохранность тепла и стабильность тяги.

При установке камина главное — обеспечить полное удаление газов, чтобы дым не проходил в помещение и позаботится о сохранности вещей от возгорания.

Разновидности кирпичных конструкций

Прежде чем построить своими руками камин на даче, нужно выбрать его вид. Существует несколько разновидностей контракции, которые зависят от способа установки:

1. Встроенные.
2. Пристенные.
3. Угловые.
4. Островные.

Стиль и вид очага зависит от желаний владельца дома и от площади комнаты, в которой будут возводить конструкцию.

Встроенного типа

Камин для дачи этого типа строят сразу при возведении стены или колонны. Если делать встроенную конструкцию уже в построенном доме, то затрат будет больше. Так как придется делать в стене отверстие для дымохода и портала.

Из всех видов он занимает наименьшее пространство. Портал или топку выбирают в соответствии с площадью комнаты. Это размер 70х60 или 80х70 см. Сам портал обрамляют кладкой или кирпичом. Если площадь помещения небольшая, до 20, то размер делают 60х50 см.

Пристенного типа

Он устанавливается к стене, где дымоход может быть встроен в стенку или частично выступать. Построить его можно в доме с готовым ремонтом, так как он не требует в себе крушения стены. Считается одним из популярных типов. Он занимает большое пространство, поэтому в небольшой комнате его возвести не получится. Облицовку делают из камня, плитки, кирпича или других подобных материалов.

Углового типа

Популярны тем, что располагаются удобно, не занимают много места, и перед камином остается много свободного пространства. Дымоход конструкции вмонтируют в одну из соседних стен. Ту часть, что остается открытой делают из бетона или металла. Саму переднюю часть оштукатуривают или обкладывают декоративным кирпичом или камнем. Такой тип камина создает дополнительный уют в доме, так как возле него можно полукругом разместить кресла.

Что нужно учитывать при проектировании дома из профилированного бруса

Островного типа

В этом случае конструкцию возводят отдельно от стен, по центру комнаты. Тогда тепло равномерно распространяется по комнате. Его особенность – открытая топка. Правда иногда открытое пространство закрывают стеклом. Островные камины выглядят эффектно, но занимают много места. Поэтому устанавливают их исключительно в больших помещениях. Тогда они не закрывают свет и выглядят уместно и аккуратно.

Сделать самому или заказать

На первый взгляд ничего сложного в установке дымохода своими руками нет, однако, это не совсем так. В первую очередь следует помнить, что конструкция должна быть абсолютно безопасной, а значит – прочной, герметичной и с хорошей силой тяги. А это потребует от «печника» как минимум, соответствующих знаний и тщательности, как максимум – определённого опыта и навыков.

С другой стороны, доверить столь ответственную работу строителю, в профессиональности и добросовестности которого сомневаешься, — не самое разумное решение. Ведь плохо выполненная работа в последующем может обернуться пожаром или отравлением угарным газом.

Но для самостоятельной реализации проекта потребуется приложить максимум усилий:

• изучить ряд строительных правил и техническую информацию об отопительном приборе;
• произвести необходимые расчёты;
• выполнять строительство и установку планомерно, часто долго и с особой тщательностью.

Особенности установки металлической печи

Такие печи выполняются небольшими по размерам. В дополнение их можно оборудовать варочными панелями и водонагревательными баками. Принцип работы основан на излучении поверхностями тепловой энергии, распространяемой по помещению. В довершение некоторые модели оснащаются устройством конвекции воздуха. Такое дополнение позволяет использовать тепло от сгорания дров для обогрева холодного воздуха, проходящего или сквозь трубы или воздушную полость между стенками и экранами печи.

Исходя из этих качеств определяется место установки металлических обогревателей:

• Если агрегат оснащен варочной панелью – его место на кухне.
• Если планируется покупка камина или металлической печи со стеклянной дверцей, такой прибор можно установить в гостиной. Главное выдержать безопасные расстояния до деревянных поверхностей и защитить их экранами или плитами теплоизоляции.
• Установка обогревателей со стальными поверхностями не рекомендуется в узких коридорах или маленьких комнатах. В этом случае может помочь покупка печи с выносной топкой. Такой агрегат можно установить в маленькой комнатке, а топку вывести на кухню.
• Для безопасного использования и минимального отступа от стены можно добиться, просто сделав защитные экраны из шамотного кирпича. Такая конструкция позволит установить печь практически вплотную к стене и способствует накоплению экранами тепла и постепенной отдачи его в помещение после сгорания дров.

Как определить место установки и технические характеристики дровяного камина для дома

Для ответа на поставленные вопросы надо проверить архитектурные особенности здания. Проще всего устанавливать дровяной камин в доме из кирпича, бетона, пеноблоков. Помимо прочности силового каркаса пригодятся негорючие свойства основных материалов. Не вызовет дополнительных сложностей прохождение межэтажных перекрытий. В деревянных строениях потенциально опасные места изолируют специальными вставками (промежутками), которые предотвращают чрезмерный нагрев.

Место установки выбирают с учетом дизайнерских требований. Для правильного выбора удобно пользоваться специализированным программным обеспечением. С помощью объемного макета в электронной форме уточняют размещение мебели, ширину проходов. Следует исключить перегрев электроники, попадание интенсивного инфракрасного излучения на картины, другие ценные украшения, элементы отделки.

Если встроенный дровяной камин приходится устанавливать в наружной стене, ее дополнительно утепляют со стороны улицы. Соответствующую накладку делают по всей ширине комнаты. Применяют материалы, стойкие к атмосферным воздействиям.

КПД простейшего дровяного камина с открытой топкой не превышает 15-25%. С такими потребительскими характеристиками его применение для отопления дома будет слишком дорогим. Ниже рассказано о том, как повысить эффективность оборудования с помощью дополнительного оснащения, или существенного изменения стандартной конструкции.

Правила установки печи на деревянный пол

Если печь устанавливается на пол из горючих материалов, потребуется выполнить слой теплоизоляции и уложить на пол защитную плиту.

Металлической печи

Если планируется установка большой чугунной печи, то фундамент, который необходимо оборудовать под тяжелую конструкцию, будет служить защитой от деформации и возникновения пожаров.

Под стальную печку можно не устанавливать фундамент или сделать его из 2-3 рядов кирпичей:

1. Деревянный пол разбирается с учетом выступов за габариты печи. Это необходимо делать аккуратно, чтобы не повредить всю конструкцию пола.
2. Первый ряд кирпичей выкладывается на ребро. В работе используем цементный раствор с добавлением глины.
3. Второй ряд выкладывается углублениями вниз и посередине можно оставить полость для отделения сбора золы и дополнительной вентиляции при розжиге печи.

Если необходимо обустроить фундамент под чугунную печь на готовых полах, в этом случае лучше использовать конструкцию основания на 4 трубах и плиты из бетона:

1. Аналогично разбирается пол по контуру плиты.
2. В углах сверлится или бурится 4 отверстия по диаметру опорных труб.
3. Опоры опускаются в отверстия и цементируются.
4. По верху, скрепляем отдельные трубы уголком в единую конструкцию и по диагоналям привариваем стальные прутки для армирования плиты.
5. Устанавливаем опалубку и заливаем плиту фундамента под тяжелую чугунную или стальную печь.

Важно! Фундамент под железные печи на деревянных полах должен быть больше габаритов отопительного прибора на 400-500 мм с каждой стороны.

Можно выполнить защиту из 3 слоев. Для этого на деревянные полы саморезами закрепляется плита ЦСП (цементно-стружечная). На нее укладывается слой кирпича. Он будет служить как тепловой аккумулятор и сверху укладывается лист нержавеющей стали или оцинковки с глянцевой поверхностью. Этот слой будет отражать тепловую энергию и тепло быстро распространиться по комнате.

Кирпичной печи

Для кирпичной печи дополнительные меры защиты не требуются. Она выкладывается на подготовленном фундаменте, который изначально делается с учетом требований пожарной безопасности и нормам СНиПа. Укладка дополнительного слоя теплоизоляции не потребуется, кирпич сам справится с этой работой.

Отделка камина – последний этап работы

Разные варианты отделки камина способны кардинальным образом менять его стилистику. Подавляющее большинство мастеров, которые выполняют кирпичную кладку, желали бы естественную текстуру использовать в качестве оформления. Но чтобы добиться эстетичного внешнего вида, приходится тренироваться в кладке кирпича, а печь не терпит ошибок. Тогда на помощь придет отделка. Различные варианты позволят применить на практике свой художественный вкус. Декоративный камень в виде плитки придаст оригинальность композиции, так как возвратит наблюдателя в эпоху первобытности.

Плитки керамики и декоративного камня наклеивают на подготовленную поверхность камина с помощью плиточного клея. При абсолютном отсутствии опыта знатоки рекомендуют использовать именно камень. Он своей текстурой скрывает все недостатки кладки. Обрабатывается болгаркой очень легко. Варианты исполнения облицовки зависит от дизайнерских способностей каждого.

Дополнительные варианты отделки заключаются в установке на каминную полку предметов, ярко указывающих на определенную временную или стилевую принадлежность. Это могут быть предметы утвари, игрушки, глиняные поделки. Инструменты для открытого очага, стоящие в углу, тоже внесут свою лепту в оформление комнаты. Пользоваться камином можно будет только после полного застывания раствора.

Принято решение установить в комнате камин? Тогда не стоит торопиться приобретать к нему ещё и портал, поскольку, следуя несложным советам специалистов, этот декоративный элемент вполне возможно изготовить самому.

Подготовка к установке печи-камина

	Из помещения, где стоит печь, вынесли не подлежащую влажной уборке мебель, пол вокруг печи накрыли полиэтиленовой пленкой. Перед разбором кирпичной печи прочистили ее дымоход. Эта малоприятная операция существенно снизит количество сажи, летящей с отколотых кирпичей.
	Демонтаж печи начали с трубы. Если дымоход целиком кирпичный, разбирать начинают с крыши. В случае комбинированного дымохода, когда средняя и нижняя его части кирпичные, а верхняя состоит из асбестоцементной, керамической или металлической трубы, последнюю следует предварительно закрепить. После удаления всех кирпичей трубу вытаскивают.
	Границы печного фундамента, которые видны по обрезанным половицам, и отверстие в потолке для дымохода стали отправной точкой для установки печки-камина. На площадку с печным фундаментом установили перегородку из древесностружечных плит ОСП.
	Созданную перегородку из ОСП теплоизолировали огнеупорными плитами суперизола. Это позволило уменьшить расстояние от задней стенки печи-камина до стен перегородки с 1 метра (обычная норма для деревянных стен) до 20 см.

Подготовка стен

Выше мы определились с тем, каким должно быть расстояние до горючей стены, и там же пришли к выводу, что гораздо практичнее отделать их огнеупорами, чтобы не тратить зря пространство парилки. Теперь пора рассказать о том, как это делается.

Итак, у нас три с половиной варианта:

• крепим лист огнеупора на стену;
• штукатурим стену;
• делаем кожух из кирпича для печи;
• заменяем кирпичом часть деревянной стены.

Объясним, почему 3,5 – часто и огнеупор на стену вешают, и кожух строят. Причем последний ставится не только с целью противопожарной безопасности, но и просто безопасности, а также для перераспределения тепла. Подробнее о том, зачем он нужен и как его сделать вы узнаете из этой статьи.

Что касается огнеупора, то можно воспользоваться минеритом – это листы цемента с наполнителями, армированные волокнами. Отличный огнеупор. Только надо правильно его крепить.

Если печка стоит почти впритык к стене, то понадобится два слоя минерита с воздушной прослойкой между ними, которую вы создадите с помощью 3-сантиметровых керамических втулок. Первый слой непосредственно прилегает к деревянной стене, затем идут втулки и второй слой минерита.

Если расстояние побольше, можно ограничиться одним слоем, но и он не должен касаться стены – те же втулки используются для его крепления к дереву.

Поверх минерита можно положить, например, термостойкую плитку (ее сажают на жаростойкую мастику) или придумать другое декоративное оформление. Как вариант – зеркальная нержавейка. Ее листы прекрасно отражают тепло, но при этом нагреваются сами. Поэтому нержавейку крепят на слой любого огнеупора – минваты, керамоволокна, суперизола и др.

В принципе, можно и оштукатурить горючую стену (слой не менее 2,5 см) или воспользоваться огнестойким гипсокартоном.

Те, кто решился вывести топку в предбанник, либо сразу ставят кирпичную стенку, либо потом вырезают часть сруба или бруса. В кирпичной кладке оставляется место для топочного тоннеля с запасом, куда потом забивается теплоизолятор, например, минеральная вата. Теплоизолятор применяют и в местах контакта кирпичной кладки с деревянной стенкой. Если не хотите заменять всю стенку, сделайте портал – минимум метровый.

Установка печной трубы в дом из дерева

Температура горения внутри топки твердотопливной печи находится на уровне 450-550°С. Поверхность дымовой трубы разогревается до 300°С. При возгорании сажи возможен кратковременный нагрев до 800-1000°С. По причине высоких температур, обязательно предусматриваются пожарные разрывы при установке металлических дымоходных труб.

Существующие правила ППБ оговаривают соблюдение следующих условий:

• Тип дымохода – рекомендована установка сэндвич трубы из нержавеющей стали и керамики с теплоизоляцией.
• Разрывы и теплоизоляционные материалы – в местах примыкания к стенам, трубу удаляют от поверхности на 25 см. Стены покрывают базальтовым картоном с последующей обшивкой нержавеющей или оцинкованной сталью.
• Монтаж потолочной разделки – во время прохождения через плиты перекрытия, оставляют расстояние между поверхностью трубы и горючим материалом в 25 см с каждой стороны. Зазор заполняют базальтовым утеплителем. Допускается применение заводской потолочной разделки.

Дымоход выводят внутри и по наружной стене здания. В первом случае, заботятся о достаточной изоляции трубы при прохождении перекрытий и кровли. Во втором, возникает необходимость обеспечить фиксацию дымохода к стенам здания, для преодоления ветровой нагрузки.

Требования к дымоходам

Ключевым требованием к устройству дымохода является правильный выбор сечения трубы и ее высоты

Другое важное условие – строго вертикальное расположение трубы и ее надежная герметизация, а при необходимости – теплоизоляция при установке рядом с несущей стеной

Требования к конструкции дымохода относятся как к внутренней его части, так и к наружной (той, где труба находится над поверхностью кровли).

К внутренней части конструкции предъявляются следующие требования:

• материал трубы должен быть стойким к высоким температурам и коррозии;
• конструкция должна быть строго герметичной по отношению к отработанным газам и продуктам сгорания;
• трубу можно подсоединять только к одному камину или печному оборудованию (запрещается врезать в нее отвод вытяжной вентиляции и т.п.);
• внутреннее сечение дымохода должно быть постоянным, без сужений и расширений;
• диаметр трубы дымохода должен быть равным сечению дымовой трубы топки камина;
• минимальная высота дымохода составляет 3,5-5 метра (в зависимости от высоты здания).

Для наружной части конструкции требования такие:

• выход трубы дымохода над крышей желательно установить на уровне конька или рядом с ним;
• высота наружной части трубы не должна быть меньше 50 см;
• если расстояние от конька до дымохода больше, чем 1,5 м, то высота трубы должна быть равна высоте конька крыши.

Чем печь отличается от камина

Теперь погрузимся в реалии предстоящих работ и отметим их трудоемкость и сложность выполнения в техническом и теоретическом плане. Чтобы понять, как сделать камин из печки, необходимо определить все виды требуемых работ. Это под силу только настоящему профи, поэтому привлечение мастера, скорее всего, станет обязательным условием. Но в качестве информации разъясним, как провести анализ реконструкции.

Печь от камина принципиально ничем не отличается. Оба устройства работают за счет сгорания топлива и оба участвуют в отоплении помещения. Но все-таки одно из них называется печью, а другое – камином.

• Функции печи не рассчитаны на то, чтобы предоставить возможность наблюдать за пламенем, поэтому все технологические нюансы направлены на качественно и эффективное использование тепла. Дверца топки выполнена из металла и скрывает процесс горения от глаз наблюдателя.
• Газы, образовавшиеся после сгорания, имеют высокую температуру. Дарить такую энергию природе не очень хочется, поэтому дымоход в корпусе печи выполнен в виде лабиринта. При движении нагретые газы отдают свою теплоту кирпичам печки.
• Топка русской печи несколько меньше, чем, по расчетам, должна быть у камина, приходящегося для подобного помещения.

Готовое к эксплуатации кирпичное сооружение

В остальном отличия касаются только внешних элементов, которые могут быть использованы и в переделанной конструкции.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

1. Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
2. Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
3. Серьёзный вес требует фундамента.
4. Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
5. Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

Стена

1. Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
2. В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
3. В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
4. Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

1. Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
2. Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
3. Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
4. В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Где лучше поставить печь в деревянном домеВ межкомнатной перегородке печь ставят, если она обогревает несколько комнат

Как поставить металлическую печь в доме, зависит от нескольких факторов.

• Назначение – воздухогрейная печь, наподобие «Булерьяна» монтируют так, чтобы конвекционные потоки воздуха свободно продвигались по помещению. Если она обогревает несколько комнат, ее монтируют в межкомнатной перегородке и подключают воздушные трубы. Модель с водяным теплообменником нужно ставить так, чтобы она выступала самой нижней точкой отопительной системы.
• Ставить печь следует так, чтобы подключить дымоход можно было с наименьшими трудностями. Последний должен выходить прямо на крышу и желательно без поворотов.
• Чтобы протапливать печь, чистить ее, необходимо место. Это предусматривается при выборе.
• От нагревающихся поверхностей, тем более деревянных, корпус должен быть удален на 110–125 см. Перед топкой должно быть свободное пространство не менее 125 см.

Если печь оснащена топкой с прозрачной дверцей, стоит поставить ее так, чтобы можно было любоваться пламенем.

Выводы и полезное видео по теме

Видеоролики полезны тем, кто хочет самостоятельно построить камин и не наделать ошибок при проектировании и монтаже дымохода.

Еще больше информации о сэндвич-дымоходах:

Обустройство кирпичной трубы на кровле:

Сборка модульной керамической трубы:

Возведение дымохода для камина – увлекательное занятие, но оно принесет практическую пользу только при соблюдении норм и правил монтажа.

Если вы затрудняетесь с выбором материала или конструкции трубы, рекомендуем обратиться к опытным печникам, которые знают немало секретов качественного строительства каминов.

Решили собственноручно соорудить дымоход для своего камина, но в процессе изучения информации у вас остались невыясненные моменты? Спрашивайте совет у наших экспертов и других посетителей сайта – мы постараемся разъяснить сложные вопросы.

А может вы обладаете практическим опытом обустройства дымоходов и хотите указать на некоторые неточности или недочеты в изложенном материале? Или хотите дополнить материал полезными советами от профессионала? Напишите нам, пожалуйста, об этом в блоке .
