Угловые камины из кирпича

Делаем угловой камин своими руками: пошаговая инструкция

Для того чтобы создать камин, нужно знать основные его составляющие. Самое главное, это организовать правильное устройство нашего камина.

В состав камина входит:

  • Дымоход;
  • Пластина поддерживающая;
  • Противопожарная пластина;
  • Привод трубы к дымоходу;
  • Топка;
  • Вентиляционное отверстие для циркуляции воздуха;
  • Вентиляционная решетка;
  • Камера для горячего воздуха;
  • Облицовка.

Угловой камин своими руками создать несложно, главное – знать его основные составляющие

На трубу сверху устанавливается дефлектор. Он выполняет функцию искроулавливателя, для того чтобы обеспечить противопожарную безопасность. Эта деталь напоминает собой конус, который сделан из сетки.

Если все же планируется облицовка, лучше всего использовать плитку из керамики, природный камень или другой материал. Если будут использоваться камни, то их нужно покрывать лаком, чтобы уход в дальнейшем был более легким. Самым простым способом облицовки является штукатурка. Если использовать шпатели разного вида, можно организовать различные эффекты.

Строительство камина согласно порядовке

Чтобы кирпичные стенки будущего очага не отсыревали, впитывая влагу из фундамента, площадку основания необходимо застелить рубероидом в 2 слоя. Без гидроизоляции строение довольно скоро пойдет трещинами и начнет дымить в помещение.

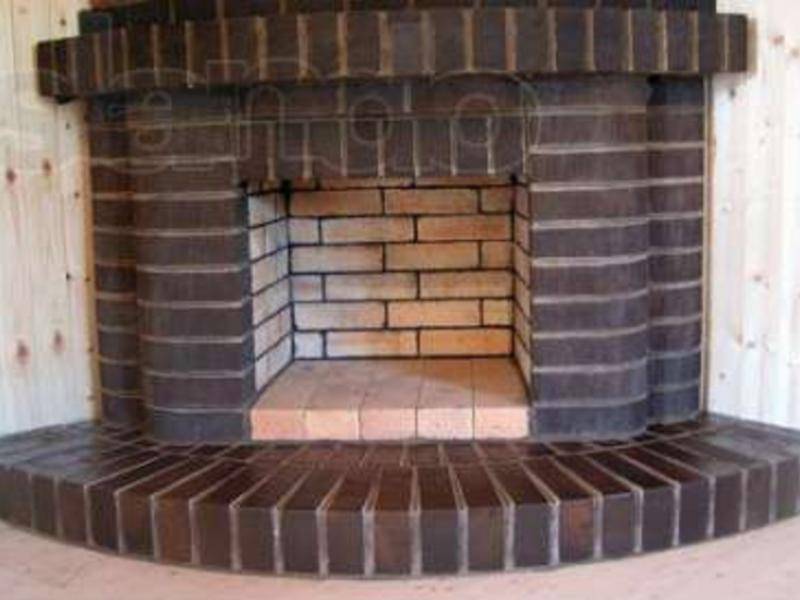

Так выглядит угловой очаг «Аннушка»

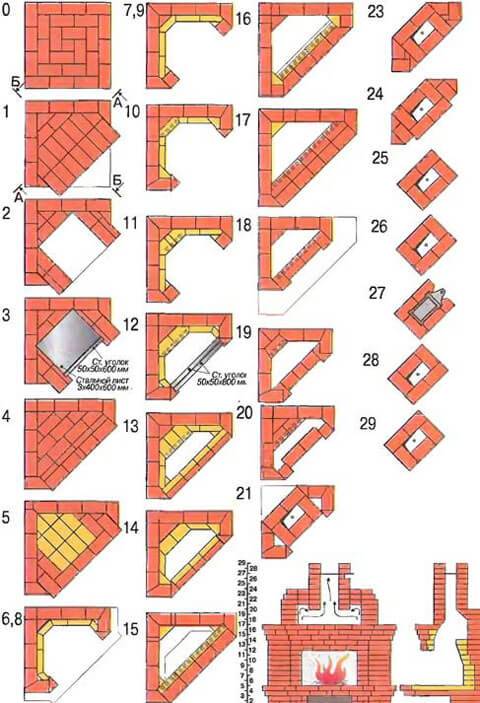

Кладка углового камина из кирпича ведется согласно порядовкам в такой последовательности:

  1. Из сухой кладочной смеси приготовьте глиняно-песчаный раствор, следуя инструкции на мешке. Выложите первый сплошной ряд кирпичей размерами 1020 х 1020 мм, имеющий форму квадратной площадки. Такой дизайн позволяет не размещать перед порталом предтопочный лист металла.
  2. Уложите кирпичи второго яруса, начиная от дальнего угла площадки, чтобы сформировать треугольное основание очага 890 х 890 х 1260 мм. Для резки и стесывания камней используйте болгарку, оснащенную кругом по бетону.
  3. В рядах 3—4 выкладывается ниша под складирование и сушку дров. Сверху она накрывается листом металла, уложенным на перемычку из уголка. Следующий 5-й ярус – сплошной, играет роль капитального перекрытия.
  4. На 6 –м ряду формируется подовая часть топливника, состоящая из шамотного камня и обрамленная снаружи красным кирпичом. Дальше, вплоть до 13-го яруса, кладутся боковые и задние стенки топливной камеры. С 12-го ряда образуется каминный зуб, для чего огнеупорные камни задней стенки подрезаются наискосок и выдвигаются вперед (30 мм на каждом ряду).
  5. На 13-м ярусе ставится горизонтальная перемычка портала из двух стальных уголков, развернутых полками друг к другу. С 14-го по 16-й ряд одновременно формируется перекрытие топки и каминный зуб.
  6. Ряды 17—21 составляют стенки дымосборника, постепенно переходящего в прямоугольный канал, причем 18-й ярус делается с выступом кирпичей фронтальной части. Оставшиеся ряды 22—30 формируют дымоход с фигурными боковыми стенками. На 28-м ярусе установите задвижку.

Порядок строительства камина углового типа с романтическим названием «Аннушка» отображен в следующем видео:

https://youtube.com/watch?v=IMNsm39DF2k

Дымоходный канал, пересекающий деревянное перекрытие и конструкции кровли, необходимо класть с противопожарной разделкой (утолщение трубы в месте прохода). Верх дымохода выводится из подветренной зоны и поднимается на высоту, обеспечивающую нормальную тягу, что и отражено на схеме.

Подготовка проекта

Чтобы построить угловой камин своими руками, необходимо разработать ряд инструкций, которые будут определять ход работ. Такие инструкции называются проектом. В него включается описание модели, используемые инструменты и материалы, чертежи камина в разных плоскостях, а также подробная схема кладки корпуса камина.

Готовые проекты, которые были разработаны профессиональными мастерами, позволяют построить камин любой сложности. Чтобы воспользоваться ими, необходимо выбрать подходящий по внешнему виду и производительности вариант. Многие ресурсы, которые специализируются на вопросах каминной и печной кладки, предоставляют платные проекты по персональному заказу.

Нарисованная модель камина

Самостоятельная подготовка включает в себя расчеты основных габаритов камина. Как ни странно, но к этим габаритам не относятся внешние размеры. Перечислим основные требования, которые предъявляются к устройству.

  • Для эффективного сгорания топлива и обеспечения вывода продуктов требуется разность давлений в дымоходе. Хорошая тяга является прямым показателем правильного выполнения всех монтажных работ.
  • Функции обогрева камина должны обеспечить выделение тепла, достаточным для того, чтобы комната наполнилась теплом в течение часа.
  • Выделенное тепло должно быть направлено в помещение, а не выводиться через дымоход наружу.

Реализация всех этих требований возможна при грамотном сочетании размеров топки камина с размерами отапливаемого помещения. Существуют готовые таблицы, в которых указаны параметры топки, которые по некой математической формуле зависят от линейных размеров помещения. Необходимо подобрать максимально подходящее значение площади и воспользоваться табличными данными. Если такой возможности нет, тогда все расчеты придется сделать самостоятельно.

Пример таблицы с размерами каминов

Для вычисления основных габаритов нужно запомнить несколько элементарных формул. Площадь топочного отверстия = площадь комнаты : 50. В строгом смысле, данная формула должна устанавливать зависимость площади от объема помещения, ведь высота комнаты существенно влияет на количество энергии для нагревания. Указанный вариант расчет предполагает некий запас мощности.

Для конкретных размеров каминного отверстия придется решить несложное уравнение и подобрать высоту и ширину, которые в долевом соотношении определяются пропорцией 2:3. Полученные конкретные результаты используются при вычислении глубины топки, которая составляет 2/3 части от высоты проема.

Следующим узлом, который подлежит расчету, является дымоход. Здесь важна не столько его длина, сколько размер части, выступающей над кровлей крыши. При достаточном удалении от конька пользоваться нужно следующим правилом. Линия, проведенная через конек и верхнюю точку дымохода, составляет угол 10° с горизонтальной линией. Естественно, что такой принцип даст весьма приблизительные результаты, так как измерить этот угол точно без спец приборов нет возможности.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

  • керамический кирпич – 620шт;
  • кирпич шамотный (огнеупорный) – 220 шт;
  • решетка колосниковая 420х200мм – 2шт;
  • задвижка дымовая 260х260 мм – 1шт;
  • уголок стальной №40 – 150см;
  • уголок стальной №60 – 100 см;
  • стальная полоса 4х60 мм – 300 см;
  • глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

Угловые камины своими руками — проектирование, размеры, чертежи

Рассмотрим, как сделать угловой камин своими руками. Проектирование камина не требует каких-то сложных расчетов. Необходимо только подобрать оптимальные размеры портала и топливника, которые зависят от площади помещения. Рассмотрим два наиболее распространенных случая:

  • ширина портала: 56 см;
  • высота портала: 40 см;
  • глубина топливника: от 25 до 29 см.

Сечение дымохода для камина с такими размерами составляет 14х14 см (круглый дымоход должен иметь диаметр 10 – 13 см).

Помещение площадью 20 кв. м:

  • ширина портала: 62 см;
  • высота портала: 49 см;
  • глубина топливника: 32 см.

Такой камин нужно оборудовать дымоходом с сечением 26х26 см.

Определившись с основными размерами, приступают к выполнению чертежей. Вот что необходимо продумать и отобразить:

  • камин в разрезе;
  • расположение кирпичей в каждом ряду, то есть порядовку (на этом этапе следует продумать надежную перевязку швов);
  • внешний вид сооружения (продумываем отделку и декор).

Угловой камин своими руками из кирпича — порядовка

Работая над разрезом и порядовкой, необходимо учитывать следующее:

  • боковым стенкам топливника лучше придать некоторый уклон — это поспособствует улучшению тяги;
  • над топливником должен быть устроен дымовой зуб — выступ, на котором будет собираться осыпающаяся сажа (таким образом будет предотвращено ее попадание в топливник) и который поможет улучшить тягу.

Изнутри камин полезно обложить бронзовыми или стальными пластинами, которые увеличат теплоотдачу за счет отражения инфракрасного излучения.

Кладка

После полного застывания бетона поверхность готового фундамента закрывается гидроизоляционными материалами. За пару дней до начала строительства необходимо замочить глину для раствора. Обязательно проводится калибровка кирпича. При кладке цокольного ряда кирпич можно укладывать как плашмя, так и на ребро. В случае кладки на ребро в печной раствор необходимо добавить цемент. На ребро можно ставить кирпич только в первом ряду кладки, дальше во всех рядах кирпич укладывается плашмя.

Кирпичи обязательно нужно смачивать водой для лучшего сцепления с раствором и повышения качества кладочных швов. На всем протяжении строительства нужно тщательно контролировать диагонали, горизонтали, вертикали, внешние и внутренние углы. Строительство ведется в соответствии с порядовкой. Швы между кирпичами пола и стенок с кирпичами облицовки не перевязываются, так как велик риск возникновения температурной деформации.

Фундаменты для каминов из кирпича

Во время кладки требуется удалять излишки раствора. Для этого каждые 5 или 6 выложенных рядов нужно протирать влажной ветошью. Протирка позволит минимизировать не только риск осыпания раствора после застывания, но и вероятность образования пустот в швах.

Поверхности, имеющие наклон, выполняются с напуском не более 6 см за ряд. Наклон выравнивается с помощью стального экрана, вмонтированного в кладку. В портале выполняются перемычки. Для них необходима специальная опалубка — кружало. Изготавливается она в той форме, которая соответствует очертанию свода, запланированного в конструкции. Фиксация кружала осуществляется с помощью временных стоек. При недостатке опыта рекомендуется каждый участок сначала выкладывать насухо, а только затем — на раствор.

Кладка печной трубы выполняется на цементно-песчаном растворе, приготовленном в пропорции 1:3. Во время всего строительства тщательно контролируется вертикаль трубы. После вывода трубы на поверхность крыши она закрывается жестяным дымником или шапочкой из кровельной стали. Обязательно должны быть соблюдены требования пожарной безопасности к печным трубам.

В конструкции камина должны быть предусмотрены элементы для очистки, а также заслонки и колосники. При наличии опыта печного строительства можно совместить отопительный прибор с емкостью для хранения дров.

Небольшие нюансы

Прислушиваясь к советам специалистов, можно избежать некоторых ошибок, которые впоследствии могут негативно сказаться на кладке.

Что рекомендуют опытные мастера:

  • Во-первых, тщательно подойти к расчету нужного количества кирпичей (лучше сделать небольшой запас).
  • Во-вторых, при строительстве фундамента заложить и место для дров (если оно есть в проекте).
  • В-третьих, проверять нужно каждый ряд с уровнем и отвесом. Обязательно.
  • В-четвертых, номера рядов следует отмечать карандашом на прилегающей стене, это поможет не сбиться порядком укладки рядов.
  • В-пятых, у основания топки на пол стелется лист из кровельной стали.

Перед началом кладки

Есть несколько секретов удачной кладки:

  • Хорошо продумаете месторасположения конструкции в уже готовом доме, чтобы он не упёрся в балки перекрытия, например.
  • Освободите комнату от мебели и прочего, в которой будут вестись строительные работы, чтобы всё не запачкать.
  • Не торопитесь с началом кладки. Дайте фундаменту хорошо застыть.
  • Если кладка планируется на глиняный раствор, вымочите в течение 1–2 дней кирпичи в воде. Влага в них не даст им впитывать её из раствора, и он не будет трескаться.
  • Потренируйтесь в складывании порядовки без применения раствора, чтобы разобраться со всеми нюансами кладки.

После того как вы основательно подготовились и чувствуете, что всё пройдёт на «Ура!», можете приступать к возведению камина. Рассмотрим два варианта порядовки.

Сборка дымохода

Дымоходная труба имеет кирпичное основание, внутри которого имеется слой стали или огнеупорной керамики. Такая труба переходит в дымовую. Боковины этой конструкции не должны иметь угол больше шестидесяти градусов, так как в результате резкого изгиба уровень и продуктивность тяги может быть нарушен.

Дополнительные инструкции:

  • Задняя стенка дымохода должна располагаться строго вертикально;
  • Сечение труб рассчитывается индивидуально по следующей пропорции (от 0,1 до 0,14 от общей площади самого обрамления). Высота трубы не меньше 5 метров в длину;
  • На расстоянии около 2 метров от основной части конструкции производится монтаж специальной задвижки;
  • В первую очередь над дымосборником производится монтаж отсека. Для соединения используется раствор на основе цемента или глины;
  • Для закрепления облицовочных элементов применяются анкера. А для максимально быстрой очистки, внутренние поверхности должны быть максимально гладкими, без сколов, трещин и зазоров;
  • Для защиты конструкции от возгорания, также производится изоляция жаропрочными материалами как самой трубы, так и всех покрытий, через которые она проходит.

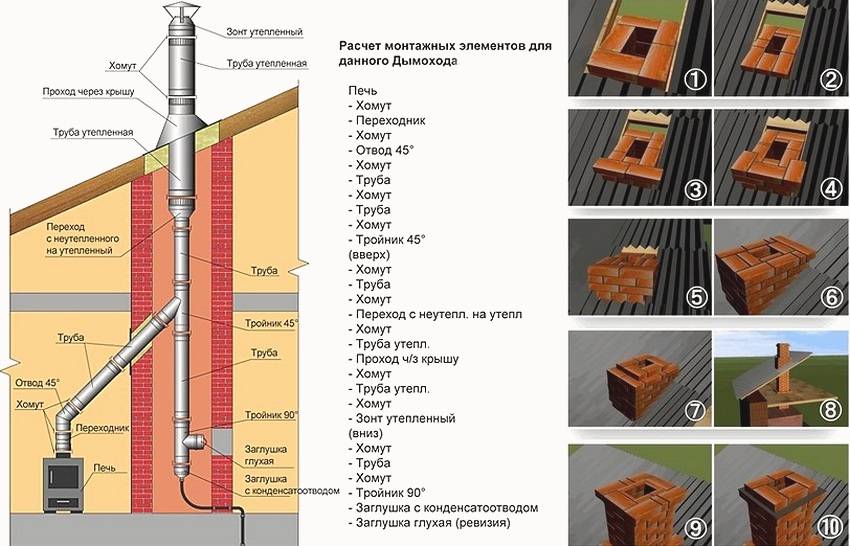

Необходимые материалы и элементы дымохода с пошаговой инструкцией сборки

Необходимые материалы и элементы дымохода с пошаговой инструкцией сборки

Внутреннее строение дымоходной трубы

Внутреннее строение дымоходной трубы

Монтаж дымохода с круглым сечением

Монтаж дымохода с круглым сечением

Выбираем кирпич

Довольно часто при строительстве камина используется красный кирпич. При выборе материала обязательно требуется учитывать его характеристики:

  1. Поверхность кирпича должна иметь однородную цветовую текстуру;
  2. Не допустимы различные изъяны на материале;
  3. Поверхность должна быть ровной;
  4. Все углы кирпича должны составлять прямой угол.

Также материал рекомендуется проверять на звук. Для этого необходимо просто стукнуть по нему молотком.

  • Чистый звук говорит о качественном материале;
  • Глухой звук является признаком плохой обработки. При изготовлении применялась недостаточная температура;
  • Высокий звук. Обычно имеют материалы, у которых темно-серый или сине-черный оттенок. Это говориться о том, что кирпич пережгли.

Также нельзя использовать кирпич, имеющий белые пятна. Это означает, что материал был пересушен.

Расчет материала

Подсчет необходимого количества кирпичей ведется в точном соответствии с чертежами камина и порядовки кладки. Такие схемы разрабатываются предварительно, и при выполнении работ нужно их строгое соблюдение.

При подсчете количества штук половинки и трехчетверки, указанные в схеме, считаются за целый кирпич. Полученное число умножают на коэффициент 1,2 для учета брака и повреждения при перевозке.

Швы выполняют не более 3 мм, такая кладка требует ведра раствора на 100 кирпичей.

Песок

Карьерный песок используют для приготовления кладочного раствора для топки, свода и нижнего отдела трубы. Для строительства других частей камина допускается использование речного и морского песка.

Перед закладкой в раствор песок обязательно просеивается через сетку с отверстиями не более 3 см и промывается под напором воды через сито из мешковины.

Кирпич

Для ответственных мест камина таких, которые нагреваются до высоких температур, используют огнеупорный материал. Остальная кладка требует применения обыкновенного керамического глиняного кирпича.

Если предусмотрен арочный свод, для него приобретают клинчатый кирпич, который допускается сделать самостоятельно из шамотного кирпича, обточив его до нужной формы.

Для кладки каминов из кирпича не применяют силикатный кирпич из-за его особенности впитывать влагу.

Не рекомендуется класть пережженный кирпич темно-коричневого цвета или недостаточно обработанный бледно-розового цвета. Допускается его применение при строительстве штучного фундамента и первого ряда камина не более 20% от общего количества.

Раствор

Для кладки топочной части и трубы применяют глинистый раствор, который является родственным составу кирпича и расширяется вместе с ним в одном режиме. Добавление песка в раствор осуществляется в зависимости от проведенного испытания глины на жирность.

Для кладки основания, боковых поверхностей, низа камина используют раствор с добавлением цемента из расчета 1 кг на ведро раствора.

Глину замачивают в воде до полного намокания в течение недели, каждый день перемешивая ее. После этого добавляют песок и замешивают раствор для кладки своими руками.

Допускается применение современных готовых сухих смесей для кирпичной кладки печей, которые просто размешивается с водой. Описание свойств различных сухих смесей, их назначение и фото внешнего вида упаковки можно найти в магазинных каталогах.

Угловые камины из кирпича

Угловой камин: размеры

Для того чтобы подсчитать необходимые размеры камина, необходимо узнать объем комнаты и сделать нужные чертежи.

В чертежи входят 3 основные пункта:

  • Конструкция в разрезе;
  • Чертежи каждого ряда отдельно;
  • Эскиз камина и его фасада.

Если комната обладает размером не больше 15 метров квадратных, то топливное отверстие должно составлять 0,3кв.м. Размеры топливника можно определить исходя из пропорций высоты и ширины 2:3. То есть, если топливное отверстие составляет 0,3 кв.м, то размеры самого топливника будут 56 на 40см. Что касается величины глубины топливника, то она составит 0,5 к высоте. А именно, в случае высоты 56см, глубина должна быть на показателе 29.

Чтобы определить необходимые размеры камина, нужно узнать объем комнаты и сделать чертежи

Труба должна располагаться над точкой, которая будет являться самой высокой у крыши, высота трубы приблизительно четыре метра. А боковые стенки углового камина всегда выкладываются с наклоном, это позволяет значительно увеличить тягу

Если чертеж будет сделан грамотно, то у строителя появится возможность рассчитать количество материала, который потребуется на возведение камина, и даже поштучное количество кирпичей.

Виды

У каждого типа каминов имеются свои отличительные особенности.

Прямоугольный

Сооружение габаритами 5×2,5, не имеющее дверцы на топке. Огнеупорные кирпичи кладутся в 33 ряда, которые не должны трескаться при температуре выше 1100°.

Превосходная тяга достигается путем создания сквозного канала, отводящего дым.

Чтобы помещение лучше обогревалось, вдоль топливника и дымохода сооружают пустые каналы.

На сайте можно воспользоваться готовой схемой с необходимыми вычислениями. Попадающие сколы стесывают. Чтобы проверить правильность формы, используют строительный уровень.

Угловой

Эскиз также имеется в интернете. Чрезвычайно удобная модель, встроенная в угол.

Из-за нехватки кислорода, чтобы обогреть комнату, лучше размещать их там, где площадь не более 12 м2.

Предполагается, что установкой займется каменщик не ниже 5 разряда, поскольку в таком деле не обойтись без определенных знаний и навыков. Следует помнить, что внутреннее устройство всех каминов похоже, как и пламя огня в топке.

Преимущество этого типа заключается в компактности и равномерном распределении энергии по всему жилому пространству. Имеющий прекрасный декоративный эффект, он еще раз напоминает о статусе хозяина.

Единственное, что может остановить от монтажа – ощутимые финансовые расходы для отделки. Используется кирпич высокого качества, маркированный не ниже М200.

Между стеной и будущим камином располагают слой теплоизоляции или совершают кладку в 1/4 кирпича, на ребро с проволокой для укрепления.

Миниатюрный

Предназначен для малогабаритных помещений в 16 м2. Размещается в перегородке для обогрева 2-х комнат.

Для большей отдачи тепла топку выкладывают без огнеупорного кирпича. Керамический нагревается быстрее, расходуя температуру массива.

При отсутствии квалификации при выполнении работ арку портала можно заменить на горизонтальное перекрытие, заранее приобретя 2 металлических уголка нужной длины. Строительство позволит существенно сэкономить денежные средства.

Английский

Не очень громоздкий на вид, такой камин используется с давних времен. Ярко выраженный классический вариант, где топка имеет свободный доступ.

Внутренняя стенка очага состоит из огнеупорного кирпича, выложенного на раствор из глины, шамотной крошки и цемента.

Для наружной части используют керамический, полнотелый. Хотя схема изделия довольно сложная, это компенсируется стабильной тягой и отличным КПД.

Трехуровневый с колосниковой решеткой

Считается русской версией, хотя кладка напоминает ту, которая характерна для английских и шведских моделей.

Из-за того, что сечение дымохода имеет значительные размеры, даже при высоте в 3 м, тяга в трубе просто идеальная. Подходят для крупных строений с помещениями с высокой влажностью воздуха.

Существует множество вариантов для того, чтобы придать камину из кирпича эстетический внешний вид.

Наиболее часто применяют материалы:

  • штукатурку;
  • изразцы;
  • песчаник;
  • ракушечник;
  • тесанный камень;
  • керамическую и мраморную плитку;
  • клинкеры.

Для самостоятельного изготовления потребуется немало усилий и терпения. Если нет твердой уверенности, лучше обратиться к печному мастеру, который всю задачу возложит на себя и реализует проект, соответствующий пожеланиям клиента!

Проект и расчет камина из кирпича своими руками

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

  • какой размер фундамента заливать под камин;
  • высоту помещения;
  • прочность высокого кирпичного сооружения;
  • соблюдение мер противопожарной безопасности;
  • внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

Порядовка кладки

Порядовка, фасад и разрез изображаются на отдельных страницах. Для того чтобы была составлена порядовка углового камина, понадобится приготовить лист бумаги формата А4 в клеточку и карандаш.

Подразумевается использование не только целых кирпичей, а и трехчетверок и половинок. Соответственно, понадобится принять условные изображения.

Цокольный ряд камина лучше всего выполнять из кирпича, который будет поставлен на ребро, – так будет оригинальнее, хотя делать это вовсе и не обязательно. Далее кирпичи (начиная со второго ряда) кладутся плашмя. Низ топки печи достаточно часто делается на 25-30 см выше пола, что может быть более комфортно.

Порядовка углового камина:

С шестого по девятый ряды продолжается кладка топливника. Имейте ввиду, что керамический и шамотный кирпич нельзя перевязывать. В идеале между ними следует даже оставлять небольшой зазор, чтобы вся кладка во время эксплуатации камина не нарушилась из-за большой разницы температур снаружи и внутри камина.

  1. Первый, второй и третий ряды необходимо заполнять кирпичом.
  2. Четвертый ряд будет подиной камина.
  3. В пятом ряду выкладывается зольник-поддувало. Опора для колосниковой решетки образуется с помощью трех стальных полос (они прижимаются кладкой шестого ряда).
  4. В шестом ряду укладывается колосниковая решетка.
  5. В седьмом ряду кладется нижний оклад портала.
  6. Ряды с восьмого по тринадцатый будут образовывать стенки портала, кладка ведется с перевязкой швов.
  7. В одиннадцатом ряду нужно начинать, а в остальных – продолжить производить выкладку наклонного зеркала у задней стенки.
  8. В четырнадцатом и пятнадцатом рядах нужно будет перекрыть портал, продолжить кладку и укладку зеркала.
  9. В шестнадцатом ряду заканчивается кладка зеркала. Нужно выполнить порядовку углового камина верхней части зуба. Со стороны дымохода понадобится обмазать зуб глиняным раствором, для того чтобы обеспечить защиту от прогорания.
  10. Далее идут семнадцатый-девятнадцатый ряды, в которых ведется кладка фасада. Кирпичи нужно стесать так, как показано на разрезе, в сторону хайла.
  11. Двадцатый, двадцать первый и двадцать второй ряды образуют дымоход 14х27 см. Задвижка устанавливается в 22 ряду.
  12. Двадцать третий ряд идет следующим. Порядовка показывает, что дымовое отверстие будет в форме ласточкиного хвоста.
  13. В двадцать четвертом и всех последующих рядах заканчивается кладка дымохода.

Схема камина из кирпича

Чертежи каминов: просто о сложном

Остальные ряды представляют собой:

  • 2 и 3 ряд укладывается всплошную, при этом следует учитывать высоту топки, которая должна на 25 см быть выше напольной поверхности.
  • 4 ряд закладывает каминное основание.
  • 5 рад называется поддувало-зольником. В данном случае необходимо установить 3 металлические полосы, которые будут использоваться в качестве опоры под колосниковую решетку.
  • 6 ряд размещает полосы опоры, именно на него и укладывается вышеупомянутая решетка.
  • 7 ряд закладывает нижний окладный портал для камина своими руками.
  • 8 – 30 ряды образуют портальные стенки, в данном случае следует обязательно перевязать все швы.
  • 11 ряд начинает образование наклонного зеркала для стены, находящейся сзади.
  • 14 и 14 ряды формируют портальное перекрытие, в то время как зеркальная кладка по-прежнему продолжается, так как она будет завершена только на 16 ряду. Затем начинается зубная кладка, с дымоходной стороны зуб необходимо промазать глиняным раствором.
  • 17 и 19 ряды закладывают фасад, облицовка камина кирпичом на данном этапе должна быть стесана по направлению к хайлу.
  • 20, 21 и 22 ряды закладывают дымоходное отверстие. Размер дымохода для камина должен быть в пределах 0,14 х 0,24 метров. При этом на 22 ряду следует монтировать задвижку.
  • 23 ряд формирует дымоходное отверстие и придает ему форму ласточкиного гнезда.

Как рассчитать, сколько нужно материалов?

Кирпичи для стройки углового камина

Размеры камина и схема кладки на начальном этапе дают возможность понять, сколько материалов приблизительно и какая разновидность необходима для работы. В местах где показатели температуры максимальные, кирпичный камин закладывается из надежного огнеупорного сырья. В противном случае при первой же топке стенки потрескаются. Практическая вся остальная часть базируется на обычном красном кирпиче из глины. Если в конструкции присутствует арка, тогда для этого самостоятельно отделывают шамотный кирпич и закупаются клинчатым материалом.

Песок для растворов

Проекты каминов предусматривают использование песка как основного материала для замеса кладочного раствора. Вариантов может быть несколько, чаще всего используется карьерный песок топочной области, свода и нижнего района дымовой трубы. Для всех оставшихся элементов допустимо применять озерный и речной материал

Перед использованием важно просеять песок через сито на предмет удаления лишних камней

Раствор для камина

Порядовка топки и дымохода подразумевает использование раствора из глины, который идеально бы выдержал высокие температуры и не портил при этом конструкцию. В зависимости от степени жирность глины по пропорциям добавляется песок. Кирпичная кладка основания предусматривает включение в раствор цемента. До начала проведения работ раствор тестирует на степень качества.

Производство работ

Независимый фундамент – обязательный этап работ, так как вес каминной конструкции составляет от 600 кг.

Начинать необходимо с определения размеров каминного фундамента. Он обязательно должен быть не связанным с фундаментом дома, то есть самостоятельным. Понадобится начертить план на уровне цоколя и совместить с планом на уровне трубы и топки. Ширина фундамента под печь определяется по ширине цокольного лицевого ряда, при этом добавляется 4-6 сантиметров. Другой размер нужно будет определить по боковому ряду цоколя.

В процессе размещения фундамента понадобится соотнести расположение трубы с положением стропил и балок.

Далее закрепляется фундамент печи.

Прежде чем начать класть камин, по верху фундамента следует расстелить два слоя гидроизоляции (толь и рубероид).

Необходимо заранее замочить глину (за 2-3 дня), постепенно добавляя в нее воду и перемешивая раствор по мере загустения. Кирпич калибруется, при этом откладываются изделия, которые имеют заметные отклонения от стандартного размера.

Кладочный раствор из глины, песка и воды. Глиняный раствор применяется при кладке печей, каминов, очагов и дымовых труб.

Качество приготовленного глиняного кладочного раствора проверяется по следующему народному традиционному рецепту. Глиняной пульпой заливают сухой песок и тщательно перемешивают. После того как кладочный раствор достигнет консистенции киселя, из него нужно будет катать колбаску диаметром 10-15 миллиметров.

Если она держит форму, не рассыпается и не липнет к рукам, значит, все хорошо. Качество кладочного раствора можно проверить таким образом. При помощи кельмы берем некоторое количество раствора и кладем на кирпич. Раствор не должен растекаться от своего веса, рассыпаться на части либо липнуть к кельме.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
