Кран шаровой полнопроходной латунный 11б27п1: характеристики +Видео

Одноклассники

Наряду с шаровыми, в магазинах сантехники можно встретить пробковые и винтовые вентиля. Давайте сравним с ними изучаемое нами изделие.

Пробковые

Пробковый вентиль требует для изменения положения пробки значительного усилия: латунные или чугунные поверхности соприкасающихся деталей имеют довольно большую площадь. В случае шарового крана скольжение никелированного шара с идеальной поверхностью по седлу из полимера с крайне низким коэффициентом трения сколь-нибудь заметного сопротивления нажатию на рычаг не оказывает.

Сальниковая набивка пробкового крана начинает течь при первом же повороте пробки. Сальник неизбежно вырабатывается даже при простое: любой слесарь подтвердит, что для отсутствия течей его приходится набивать раз в пару лет. Полимерный уплотнитель шарового крана не требует обслуживания в принципе.

Винтовые

Проблемы с уплотнением актуальны и здесь. Использование резиновых уплотнительных колец не решает их полностью: резина со временем утрачивает эластичность и дает течи.

Кроме того, устройство винтового вентиля обеспечивает владельца рядом эксклюзивных проблем.

  • Сложная форма контура увеличивает гидравлическое сопротивление и способствует накоплению под клапаном шлака.
  • Вентиль нужно ставить стрелкой по направлению тока воды. Обратный ток может оторвать клапан.

Вода должна проходить корпус строго по стрелке.

Резиновая прокладка на клапане имеет ограниченный срок службы (редко более 3 – 5 лет). Цельнометаллический же клапан не перекроет воду, если между ним и седлом попадет хоть одна песчинка.

Ни одна из перечисленных проблем для шаровой конструкции не актуальна.

Вывод немного предсказуем: конкуренты не имеют шансов. Если вы собираетесь своими руками монтировать водопровод или отопление, очевидная инструкция – остановить свой выбор именно на шаровых кранах.

Технология самостоятельной установки

Самостоятельные монтажные работы по установке шарового муфтового крана могут быть выполнены следующими способами:

  1. фланцевая установка, предполагающая накладку плоского кольца с отверстиями для болта с двух сторон крана, и последующую стыковку с фиксацией посредством затягивания болтов;
  2. резьбовая установка, при которой осуществляется монтаж запорно-регулирующего узла на трубу при помощи нанесенной резьбы;
  3. сварная установка, заключающаяся в приваривании арматуры к участку трубопровода, что позволяет получить прочное и надёжное соединение, но делает достаточно сложным выполнение демонтажных или ремонтных мероприятий.

Арматуру с небольшим диаметром рекомендуется монтировать в местах с быстрым и удобным доступом для проведения профилактики и техобслуживания.

Процесс монтажа предполагает соблюдение техники безопасности, включая слив из трубопровода, сделанного, например, из полипропиленовых труб, армированных стекловолокном (характеристики), рабочей среды, с последующим перекрытием системы.

Все участки стыковки требуется подвергнуть тщательной очистке от загрязнений.

Установка должна осуществляться без перекосов или сжатий.

При наличии избыточных нагрузок на запорно-регулирующую арматуру, рекомендуется дополнять монтаж специальными компенсаторами.

Что такое кран шаровый, муфтовый, нержавеющий, где он применяется, в каких трубопроводах устанавливается, в чем преимущество — ответы на эти вопросы вы узнаете, посмотрев виедоролик.

Где применяются шаровые латунные краны

Небольшие размеры корпуса, простота устройства и надежность герметизации трубопровода позволили найти следующие варианты применения крана:

  1. Бытовые водопроводные системы центрального, локального и индивидуального водоснабжения;
  2. Безнапорные резервуары и емкости для воды или водных растворов с низким содержанием химически активных веществ;
  3. Бытовые системы отопления, системы центрального отопления;
  4. Системы централизованного газоснабжения природным газом;
  5. Индивидуальные бытовые газобаллонные установки с нефтяным газом, используемым для бытовых газовых приборов — плит, бойлеров, отопительных котлов;
  6. Системы индивидуального полива;
  7. В системах, использующих сжатый воздух.
  8. В промышленных установках и системах низкого и среднего давления в трубопроводах;

Как видно, шаровые латунные виды запорной арматуры обеспечивают в основном работу трубопроводов и систем, имеющих небольшое давление. Правда, если учесть, что именно такие системы занимают около 90% бытовых трубопроводных конструкций то становится понятно, что именно этот вид арматуры, наиболее востребованный в современных условиях.

Как выбрать качественный кран

Перед покупкой смесителя необходимо выписать технические параметры трубопровода, на который он будет устанавливаться: максимальное рабочее давление и диаметр труб в месте установки

И главное, на что нужно обращать внимание при выборе арматуры – эти два параметра. Потому что если они не будут совпадать у труб и смесителя, установить устройство не удастся

Кроме этого, есть и другие рекомендации по выбору качественного крана вообще и шарового латунного в частности:

Перед покупкой необходимо осмотреть и ощупать смеситель: шероховатости, царапины на хромированном покрытии, неровности краев излива и узлов соединения говорят о низком качестве используемых материалов, производственном браке
Такой кран имеет низкую прочность, будет пропускать воду и быстро придет в негодность.
Выбирая изделие, важно обращать внимание на наличие технической документации и указание фирмы-производителя. Известные фирмы перед выпуском продукции в продажу, проводят оценку качества, поэтому брак хоть и вероятен, но встречается редко
В документации обычно указываются использованные материалы и способ изготовления

Для бытового использования подходят латунные краны, предпочтительно – изготовленные методом ковки или горячей штамповки.

  • Дешевые краны, продаваемые под видом латунных, нередко оказываются изготовленными из цинка и алюминия. Достаточно сравнить несколько кранов, взвесив их в руке – самый легкий либо выполнен некачественно и имеет воздушные полости или тонкие стенки, либо сделан из цинково-алюминиевого сплава. Однако сравнивать нужно только корпус крана без вентилей, которые сами по себе могут иметь большой вес.
  • Кран из латуни обычно покрыт защитным слоем хрома, поэтому имеет стальной оттенок. Чтобы удостовериться, что корпус действительно латунный, следует посмотреть на неокрашенные участки, обычно это соединительные патрубки – они должны иметь золотисто-желтый цвет.
  • Форма носика-водоизлива выбирается в соответствии с функционалом смесителя: для умывальника в ванной комнате подойдет кран с цельным корпусом и небольшим изливом, для ванны – с краном и душевым шлангом и переключателем, для кухонной раковины – поворачивающийся в горизонтальной плоскости кран или кран-кронштейн.

Устройство шаровых кранов

Запирающая и регулирующая арматура, которую устанавливают на водопровод, состоит из трех основных частей:

  • внешняя оболочка крана – корпус, соединяемый с трубами водоснабжения;
  • регулировочный механизм, при движении которого меняется напор воды;
  • седла из полимерных материалов, выполняющие роль герметизирующих прокладок между корпусом и регулировочным механизмом;
  • управляющий механизм – вентиль, рычаг, кнопка или сенсор, приводящий в движение шток, меняющий положение механизма регулирования потока;
  • водоизлив – носик, через который подается вода, есть только у водоразборных кранов, может быть частью корпуса или отдельной деталью.

Внешний вид корпуса, форма носика и способ управления краном выполняют декоративную функцию и служат для удобства использования арматуры.

Основную работу выполняет шаровой механизм регулировки потока, установленный внутри корпуса, – полый шар с двумя или более отверстиями. В открытом положении вода поступает в отверстия по одну сторону шара и выходит с противоположной. В закрытом положении шар поворачивается глухой стороной к подающей трубе, герметично перекрывая ее и прекращая подачу воды.

Шаровой механизм, устанавливаемый в запорной арматуре, имеет всего два круглых отверстия, диаметр которых совпадает с внутренним диаметром водопроводной трубы. Если кран открыт, вода свободно течет по трубопроводу. В закрытом кране шар повернут на 90 градусов к потоку и перекрывает пропускное отверстие трубы.

Такие краны устанавливают в местах подключения бытовой и санитарной техники, внутри смесителей для ванных комнат с помощью шара поток переключается с душа на нижний кран.

В кранах-смесителях, устанавливаемых на кухонных мойках, умывальниках и ваннах, шаровой механизм имеет два входных отверстия и одно выходное: горячая и холодная вода поступает в шар, смешиваются в нем и через носик подаются наружу. Такое устройство позволяет с помощью управляющего механизма регулировать напор воды и ее температуру, смешивая потоки из двух труб в нужной пропорции.

Рекомендуем ознакомиться: Тройник для соединения воздуховодов круглого сечения

Правила монтажа и эксплуатации крана

Перед монтажом и эксплуатацией изделия необходимо изучить прилагаемую к нему документацию, правила техники безопасности.

Класс герметичности большинства устройств рассматриваемого нами типа не соответствует высшему значению «А», поэтому для лучшей герметизации намотка уплотнителя на резьбу обязательна.

Условия обслуживания зависят от состояния и качества содержимого трубопровода. Специального обслуживания не проводится, но раз в год оборудование необходимо осматривать.

Необходимые инструменты и материалы

Из инструментов понадобится разводной ключ. В случае необходимости потребуется резьборез.

Нужен будет сам кран, уплотнительный материал: фум-лента или льняная пакля, сантехническая паста. При подключении к пластику – переходной фитинг.

Ход работ

  1. Осматривают устройство на предмет наличия дефектов, если таковые обнаружены, изделие меняют.
  2. Определяют, в каком пространственном положении можно устанавливать кран, какой стороной он должен быть обращен к направлению потока среды.
  3. Начиная с торца на резьбу трубы наматывают фум ленту или паклю, скрученную в тонкий жгут.
  4. Накручивают устройство рукой, а затем завершают разводным ключом.

Рекомендации по приобретению

При выборе запорного устройства, нужно отдавать предпочтение сертифицированной продукции, а также, обязательно, учитывать следующие основные показатели:

  • тип и агрессивность вещества, с которым предполагается контакт шара устройства;
  • сечение трубы в трубопроводной системе;
  • качество корпуса крана;
  • наличие возможных гидравлических ударов в системе.


Широкий ассортимент шаровой муфтовой арматуры выпускается не только зарубежными, но и отечественными производителями (про вентили для радиаторов отопления прочитайте здесь).

Маркировка кранов 11б27п1 применяется, согласно ГОСТу в российских и украинских устройствах.

Зарубежными производителями, включая:

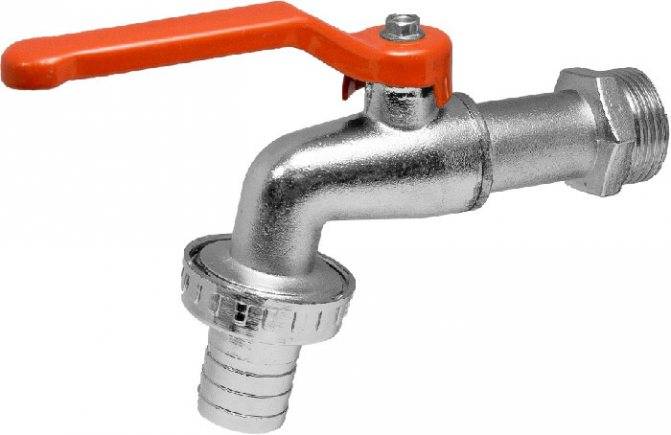

  • Valtec (проходной сливной кран),
  • STC-UNO,
  • Giacomini, ,


— используется стандартное метрическое обозначение, в соответствии с размерами условного диаметра трубы.

Кран шаровой полнопроходной латунный 11б27п1: характеристики +

Шаровой кран – относится к разновидностям трубопроводных кранов, у которого основная регулирующая деталь изготовлена в форме сферы. Один из самых востребованных на рынке тип запорной арматуры.Сфера применения обширна. В данной статье речь пойдет о шаровых кранах 11б27п1 и их технических характеристиках.

Из всех запорных арматур шаровой кран 11б27п1 самый широко применяемый. Он сочетал в себе все необходимые функции, чем обладают краны данной категории. Он прекрасно контролирует подачу и утечку пара и жидкости.

Материал изготовления кранов 11б27п1  – латунь

Латунь представляет собой сплав меди и цинка. Запатентовано изобретение 1781 году.

Внешне материал имеет сходство с бронзой.

Сплав обладает высокой прочностью, хорошо сваривается, устойчив к коррозии. Его состав позволяет отливать детали с высокой геометрической точностью.

Область применения шарового крана 11б27п1 обширна. Их устанавливают в трубопроводе предназначенном для: горячей и холодной воды, газа, масла, бензина, нефти, дизельного топлива. А также для всех не агрессивных жидкостей, с максимальной температурой 150 градусов.

Составляющие крана

  1. Корпус
  2. Винт или рычаг
  3. Втулка
  4. Запорный сферический элемент с отверстием
  5. Шток
  6. Патрубки с внутренней резьбой
  7. Тефлоновые уплотнители: седла, кольца.

Принцип работы крана

Если рукоять (рычаг) расположен вдоль трубы, то прохождению  жидкости или газа ни что не препятствует. Повернув ручку, одновременно внутри поворачивается шар, который в свою очередь связан со шпинделем, плотно прижимается к кольцам и полностью перекрывает систему.

Рычаг способен не только купировать движение по трубной магистрали, но также и отрегулировать поток.

Это зависит от угла поворота ручки или винта.

Достоинства шарового латунного крана 11б27п1

  • универсальность
  • гарантия герметичности
  • легкая установка
  • большой срок эксплуатации
  • подлежит ремонту

Этот тип крана способен выдержать давление 1,6 МПа.

Монтаж

Краны с не большим диаметром советуют монтировать в местах с легким доступом. При установке понадобится

  • перекрыть трубную магистраль
  • стыки очистить и обезжирить
  • запорную арматуру привести в закрытое состояние
  • исключить деформацию в трубах (сгибы, перекосы)

Устанавливается кран несколькими способами

  1. Фланцевый метод, подразумевает наложения фланца с отверстиями на обе стороны крана, через которые подсоединяют его к фланцам системы болтами.
  2. Резьбовой вариант соединения происходит при помощи гаек с резьбой.
  3. Сварной способ – это обычная приварка к трубе.

Внимание!!! Сварной вариант монтажа надежный, но сильно усложняет обслуживание. Демонтаж для ремонта будет трудным

Как правильно выбрать кран

  • определить область применения (вещество)
  • диаметр труб
  • качество корпуса (без дефектов, таких как выпуклости, трещины)
  • возможность гидравлических ударов в трубопроводе (если таковые имеются, шаровая система быстро придет в непригодность)

Краны могут иметь в некоторых вариантах отличия. Это проходной шаровой муфтовый кран, его особенность в одинаковых соединения с обеих сторон.

Кран оснащен рычагом или рычагом-бабочкой.

разница – это варианты соединения.

Важно

Приобретая шаровой латунный кран, проверьте его качество. Убедитесь в наличии сертификата качества и технического паспорта.

НЕДОСТАТКОВ У ЗАПОРНОГО УСТРОЙСТВА 11б27п1 НА ДАННЫЙ МОМЕНТ НЕТ

Шаровые краны 11б27п1 технические характеристики:

  • Шаровой муфтовый кран 11б27п1 используется  для монтажа в трубопроводную магистраль, в качестве контролирующего устройства передвижения жидкости.
  • Материал изготовления латунь ЛЦ40Сд  (ГОСТ 17711 – 93)
  • Запорный элемент — шар из латуни хромированной ЛС 52-2.
  • Уплотнение -шара — фторопласт Ф-4 (ГОСТ10007), сделанная в виде уплотнительных седел.
  • Контактирует с: водой, паром, самосмазывающей  жидкостью.
  • Давление до 1,6 МПа.
  • Присоединение 11б27п1 к трубопроводу — муфтовое.
  • Управление шаров — ручное, рукояткой.
Условный проходДлина L, ммВысота H,ммМасса m, кг
Кран 11б27п1 Ду — 1544350,125
Кран 11б27п1 Ду — 2051390,175
Кран 11б27п1 Ду — 2560500,315
Кран 11б27п1 Ду — 3272580,520
Кран 11б27п1 Ду — 4083680,810
Кран 11б27п1 Ду — 5098751,450
Кран 11б27п1 Ду — 651201102,840
Кран 11б27п1 Ду — 801351204,220
Кран 11б27п1 Ду — 1001561306,590

Кран шаровой латунный муфтовый 11б27п1 востребован в коммунальном хозяйстве и промышленности. Дизайн и надежность этого устройства позволили применять его для поквартирной разводки труб.

Виды и конструкции

Муфтовые шаровые устройства имеют свои различия, определяемые условиями эксплуатации и техническими параметрами.

По типу резьбовых разъемов

Согласно специфике монтажа, изделия выпускают с разными комбинациями соединений резьбой:

  • В-В – внутренняя-внутренняя, обе стороны муфты имеют входную резьбу;
  • В-Н – внутренняя-наружная, на одном из краев фитинга нарезана наружная резьба, дополняемая, как правило, накидной гайкой;
  • Н-Н – наружная-наружная, с двух сторон корпуса нарезана наружная резьба.

По пропускной способности

Различают полнопроходной и стандартнопроходной типы.

В первом диаметр запорного отверстия равен сечению проходной трубы. Проходимость у таких изделий допускается ГОСТом не ниже 95%.

В неполнопроходном устройстве диаметр выходного патрубка делают меньшим по сравнению с размером трубопровода, проходимость его может снижаться до 70%. При этом такие краны значительно легче, а из-за снижения металлоемкости и дешевле, порой в 1,5-2 раза.

По устройству запирающего механизма

Запирающий механизм бывает двух видов:

  • плавающая сфера, без жесткого соединения со штоком, под давлением потока придавливается к седлам и перекрывает проход. Этот вид используют в небольших фитингах с сечением менее 100 мм;
  • сфера на опорах, в которых она крутится, при этом сёдла под воздействием напора прижимаются к её поверхности. Характерно для затворов крупных диаметров.

По типу управления

Управление затворным механизмом осуществляют:

  • рычагом, закрепленным на штоке гайкой, которая служит также для регулирования. Такие устройства монтируют на конечных либо основных участках сети;
  • рукояткой типа «бабочка». Позволяет устанавливать фитинг в местах с ограниченным пространством возле стен.

Материалы, используемые в деталях крана

Для получения высококачественного продукта производители используют две основные технологии изготовления корпусов и шаровых втулок. Сегодня это:

  1. Технология литья металла с последующей механической обработкой;
  2. Ковка металла.

Латунь как очень податливый, но и одновременно вязкий материал в процессе литья может образовывать микроскопические полости, что после обработки сказывается на герметичности и качестве продукта. Но это более дешевый способ обработки, по сравнению с ковкой, поэтому, такой способ применяют небольшие производства. Для более качественного изделия применяется ковка, в результате, обработки такие корпуса и шаровые сердечники приборов имеют монолитную структуру и не подвержены образованию микрополостей.

Резьбовые соединения выполняются при токарной обработке. Формовка резьбы литьем с последующим нарезанием резьбы к повышению качества сборки не приводит, хотя и удешевляет производство.

В качестве уплотнителей шарового узла латунного корпуса и штуцеров осуществляется пластиковыми фторопластовыми кольцами и резиновыми прокладками. Пластик, используемый в качестве уплотнителя, выдерживает высокие температуры, не подвержен деформации под давлением и плотно прилегает к шарообразной сердцевине. Такое плотное прилегание и обеспечивает герметичность перекрытия потока.

Но все-таки основным качественным показателем конструкции выступает латунный корпус

Латунь относится к семейству инертных сплавов, не вступающих в химическую реакцию с большинством веществ, присутствующих в воде, что немаловажно для воды имеющую повышенную жесткость. К тому же латунь отлично поддается обработке и выдерживает большие нагрузки

Кран шаровой муфтовый 11б27п1: характеристика

Среди запорных устройств все большую популярность обретает кран шаровый 11б27п1. Он обладает многими свойствами, которых нет у других приспособлений. У него есть возможность предотвращать утечки паров и жидкостей в системе. Кран 11б27п1 изготовлен из латуни (изображение № 1). Это обеспечивает изделию высокую прочность механизма и достаточно долгий срок его службы.

Изделие шаровое муфтовое

Кран шаровый муфтовый 11б27п1 изготавливают из особенных сплавов на основе латуни. Это дает ему возможность выдерживать высокие нагрузки и влияние газообразных и жидких веществ в трубах системы. Он превосходно выдерживает и влияние внешней среды. Тем самым кран 11б27п1 значительно превосходит все известные задвижки. Состоит он из следующих частей:

  • ручка (или винт);
  • корпус изделия;
  • шток;
  • пробка внутренняя;
  • втулка;
  • седла;
  • кольца уплотнительные.

Эти приспособления применяются для установки на различных трубопроводах. Это могут быть паровые и водопроводные линии, воздушные и газовые системы. Внутренности изделия выполнены очень герметично, так как муфты и заслонки прилегают друг к другу довольно плотно.

В единой с трубопроводом плоскости внутри крана расположен шар, имеющий сквозное отверстие. Заслонка под действием рукоятки меняет внутри корпуса свое положение. Устройство полностью открыто при положении рукоятки вдоль трубы.

В таком положении заслонки шаровой муфтовый кран свободно пропускает жидкие и газообразные вещества в системе.

При повороте ручки шар также поворачивается и перекрывает отверстие. Течение вещества в сети замедляется. При полном закрытии вода или газ полностью перестают передвигаться. Шар связан со штоком, а через него — с рукояткой, которая вращается человеком. Шаровой кран любого диаметра (изображение № 2) имеет некоторые преимущества перед остальными моделями изделий подобного рода:

  • он универсален;
  • герметичен;
  • прост в монтаже;
  • долговечен;
  • ремонтопригоден.

Данные изделия выдерживают давление в 1,6 МПа. Они способны пропускать масло и воду, нефтепродукты и пар с температурой до 150°С. Диаметр их колеблется от 15 до 40 мм.

Изделия небольшого диаметра рекомендуется устанавливать в доступных для проведения осмотра и ремонта местах. Для монтажа необходимо:

  • перекрыть трубопровод поблизости от места установки новой шаровой заслонки;
  • тщательно очистить все стыки;
  • кран установить в закрытое положение;
  • не допускать перекосов и изгибов в трубах.

Сам монтаж можно проводить фланцевым, резьбовым или сварным способом. При фланцевом способе на обе стороны изделия накладываются фланцы с отверстиями, через которые будет проводиться крепление его к фланцам трубопровода специальными болтами.

При резьбовом методе узел монтируется с помощью гаек с резьбой. При сварном способе корпус крана просто приваривается к трубе. Последний способ надежен, но затрудняет дальнейшее обслуживание. Его трудно будет демонтировать для осмотра и ремонта.

Как выбрать шаровый кран

При выборе крана необходимо особое внимание уделять на следующие параметры:

  • с каким веществом он будет контактировать;
  • диаметр трубопровода;
  • качественный корпус;
  • наличие в сети гидравлических ударов.

Внутренние части изделия должны быть выполнены из подходящих к перекачиваемому веществу материалов. Корпус не должен иметь трещин, шероховатостей и выпуклостей. Если в системе возникают гидравлические удары, то шаровый кран быстро выйдет из строя. Лучше выбирать другую конструкцию.

Устройство имеет небольшие разновидности. Это может быть проходной шаровый муфтовый кран. Он с обеих сторон имеет совершенно одинаковые соединения. Шаровый вентиль из латуни имеет рычаг, штуцерное или муфтовое соединение.

На любое изделие должен быть оформлен сертификат качества и технический паспорт с указанием всех основных параметров.

Заключение по теме

Недостатка в запорных устройствах для трубопроводов по транспортировке масел, пара, воды, нефтепродуктов в настоящее время нет. Широкое распространение имеет кран шаровой 11б27п1.

Это очень качественные и удобные для пользования изделия.

Делаются они обычно из латуни марки ЛЦ40СД. Присоединить их к трубопроводу можно самостоятельно с помощью гаек, фланцев или сварки. Управление краном происходит с помощью алюминиевой рукоятки. При ее повороте внутри приспособления поворачивается шток с шаром.

В шаре находится сквозное отверстие, которое открывает или закрывает трубу. Тем самым регулируется напор жидкости или газовой смеси в трубе. Единственное условие к монтажу крана — он должен устанавливаться в месте, доступном для осмотра, профилактики и ремонта.

Муфтовый шаровый кран 11б27п1: устройство, характеристики,

Что представляет собой латунный шаровый муфтовый кран 11б27п1? Как он устроен? Как выглядят современные шаровые краны на фоне соперничающих решений? Где они смогут использоваться? Позволяйте разбираться.

Использование

Какие конкретно размеры кранов пользуются спросом при монтаже сантехнических коммуникаций в доме либо квартире? Где как раз их стоит использовать? Приведем пара примеров.

Шаровой муфтовый кран 11б27п1 диаметром 15 мм употребляется:

На вводах ХВС и ГВС в квартиру.

  • В качестве контрольного вентиля для давления и замеров температуры.
  • На врезках в водопровод отдельных сантехнических устройств (бачка унитаза, умывальника, мойки и т.д.).

Шаровой муфтовый кран 11б27п1 диаметром 20 мм употребляется для отсечения от отопительного контура отдельных отопительных устройств. Он же может ставиться на перемычку перед радиатором.

Капитан Очевидность напоминает: в случае если в один момент перекрыть и перемычку, и подводки батареи, циркуляция в стояке всецело остановится. Скоро к вам придут соседи во главе со слесарем и начнут произносить злые, обидные слова.

Шаровой муфтовый кран 11б27п1 диаметром 25 мм монтируется на стояках отопления и водоснабжения, на сбросах элеваторного узла и на входных патрубках котла.

Шаровой муфтовый кран 11б27п1 диаметром 32 мм может употребляться на стояках в многоэтажных зданиях и на розливах отопления для отсечения отдельных участков контура.

Шаровой муфтовый кран 11б27п1 диаметром 40 мм используется в гравитационной системе отопления (при врезке насоса он разрывает байпас). Он же наровне с вентилями большего диаметра может ставиться в водомерные узлы и на врезки ГВС в элеваторах.

Наиболее распространенные поломки шаровых кранов: к чему готовиться?

Все изделия, представленные в нашем каталоге, сертифицированы и изготовлены из прочных высококачественных материалов. Однако нет такой арматуры, которая бы служила вечно. Поэтому лучше заранее узнать о слабых местах крановой конструкции, чтобы иметь под рукой запасные детали и расходные материалы для оперативного устранения поломки, или быть готовым к замене всей конструкции.

  1. Выход из строя шейки штока. Происходит по причине ослабленного крепления гайки. Не подлежит устранению, требуют замены всего крана.
  2. Течь на стыке в муфте. Означает, что была произведена некачественная герметизация. В этом случае необходима замена старого уплотнения на новое.
  3. Течь в районе штока. Может быть обусловлена не только поломкой шейки штока, но и износом уплотнения сальника. Не подлежит починке, необходимо демонтировать старый кран и устанавливать новый.

Чтобы кран прослужил как можно дольше, не допускайте его длительной эксплуатации при частичном открытии затвора. Это может привести к абразивному износу шара и, как следствие, разгерметизации всей системы.

Способы изготовления латунных изделий

Самым сложным в изготовлении является корпус – для расположения в нем регулирующего шара необходима точность выполнения сборки, а для прочности и надежности — изготовление корпуса в виде единого цельного элемента.

Рекомендуем ознакомиться: Герметики для прочного соединения канализационных труб

Шаровой механизм и шток – вытачивают на станке, а корпус отливают в форму, запекают в матрице или куют, используя механический пресс:

  • Латунный корпус, отлитый в форму безматричным способом, может иметь пустоты в стенках и неровности на поверхности. Литье не требует серьезных временных и финансовых затрат, но получаемая заготовка имеет низкое качество и нуждается в дополнительной механической обработке.
  • Для запекания в матрице используют латунный порошок, который при термическом воздействии сваривается в единую деталь. Этим способом получают корпус с точными параметрами, не требующий дополнительной обработки, но из-за слабого соединения частиц латуни готовое изделие не слишком прочно.
  • Самый надежный, но и дорогостоящий – кованый кран, изготовленный методом горячей штамповки. Для изготовления корпуса используется механический пресс с матрицей, в котором горячая латунь сжимается до придания нужной формы. Готовая деталь не имеет полостей в стенках и неровностей на поверхности и не требует доработки кроме очистки от окалины.

Классификация моделей

При выборе крана непременно учитывается тип условного прохода. По этому критерию группа рассматриваемых кранов-вентилей делится на

  • полно-, или равнопроходные;
  • неполно-, или стандартнопроходные.

Более мощный латунный шаровой полнопроходной кран готов удерживать максимальное наполнение труб. На эти образцы идут высокие сорта металлосплава, они тяжелее, выносливей и дороже. Промышленное и бытовое водо- и газоснабжение (в том числе сжиженным углеводородом), транспортировка сжатого воздуха – привычные для названного подвида техтоваров области применения.

Природа и мощь среды, с которой приходится иметь дело трубной арматуре, неоднородна. Потому к крану шаровому латунному полнопроходному для газа ГОСТ гораздо терпимее, чем к аналогичным образчикам, предназначенным для сдерживания жидкостей. Неудивительно, что к подбору элементов, обслуживающих проблемные магистрали и теплоподающие ветки, следует относиться  особенно пристально.

Например, для крана шарового латунного полнопроходного существенны характеристики номинального давления (до 1,6МПа), возможной температуры среды-носителя (до 150 ºС), относительной неагрессивности вещества. При нормальных условиях эксплуатации он не потребует смазки, сложного техобслуживания. Как и скорого ремонта, поскольку герметичен и не даст утечки.

Ряд покрытых никелем моделей шаровых латунных кранов разного диаметра и с неодинаковым типом ручки

Растущий интерес пользователей к описываемой категории кранов-шаровиков распространяется и на ряд кранов латунных шаровых муфтовых проходных марки 11б27п различного диаметра. Члены этой подгруппы содержат, помимо комплекта «корпус, шток, пробка, седла, кольца», внутреннюю заслонку, надежно защищенную седлами. Ручка здесь описывает круг, перемещая дополнительную заслонку-прокладку.

Полнопроходный шаровик из латуни с муфтой и ручкой-бабочкой выдерживает температуру до 150 º

Благодаря этой небольшой доработке удалось улучшить соотношение «компактность + герметичность» простым путем, без инженерных изысков. Монтируются эти сверхлегкие краники (преимущественно газовые) легко и быстро, а служат десятилетия. Газовый кран латунный шаровый муфтовый 11б27п1 уважают работники газовых служб за спектр позитивных качеств и комфортность работы с ним.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
