Как сделать септик из еврокубов своими руками — простой способ установить очистное сооружение

Устройство септика из еврокубов

Перед проживающими в загородном доме всегда встает вопрос утилизации домашних канализационных отходов. Часто проблема решается при помощи еврокубов — специальных контейнеров, которые используют для хранения воды, различных жидких веществ, в том числе канализационных стоков. Изготавливают их из полиэтилена толщиной 1.5-2 мм, усиленного ребрами жесткости. Чтобы защитить стенки от внешнего воздействия, изделие огораживают снаружи стальной сеткой. Для удобства транспортировки и монтажа баки устанавливают на деревянные или металлические поддоны.Характеристики резервуара:

• Размеры — 1.2×1,0×1,175 м;
• Вес — 67 кг;
• Объем — 1 м3.

Контейнер заводского изготовления для канализационных систем оборудован люком для чистки, отверстиями для подвода стоков, отвода чистой воды и вентиляции внутренней полости, а также переходниками для подключения внешних коммуникаций. Изделия, которые применяются для транспортировки и хранения жидкости, не имеют технологических отверстий, необходимых для работы накопителя, поэтому проемы делают по месту. Для создания септика из еврокубов своими руками может понадобиться несколько емкостей, в зависимости от пожеланий хозяина.

Краткая информация о таких конструкциях приведена в таблице:

Количество еврокубов	Применение	Очистка септика
1	Для семьи из 1-2 человек, которые иногда живут в доме	Нечистоты выкачиваются ассенизаторской машиной или отводятся в фильтрующий колодец
2	При создании неоткачиваемого септика для семьи из 3-4 человек	Содержимое самотеком выводится на фильтрующие поля
3	В случае невозможности удаления очищенных стоков на участок	Очищенная вода собирается в третьем резервуаре и вывозится ассенизаторской машиной

Однокамерный септик

из еврокуба напоминает классическую выгребную яму с герметичными стенками и дном. Однако небольшой объем ограничивает его использование в локальных канализационных системах.

Чаще всего хозяева собирают септик из двух еврокубов

, которых достаточно для обслуживания обычной семьи. Функционирует двухкамерное устройство следующим образом:

• Стоки из дома попадают в первую емкость через канализационную трубу.
• Тяжелые фракции оседают в этом резервуаре на дно, легкие остаются плавать на поверхности.
• Когда уровень жидкости достигает переливного патрубка, стоки поступают во вторую камеру.
• В ней происходит разложение фрагментов на жидкие и газообразные компоненты. Газ выходит через вентиляционную систему, жидкие фракции удаляются наружу чрез дренаж.
• Для улучшения скорости переработки органики во второй еврокуб добавляют специальные микроорганизмы — бактерии для септиков, которые способны жить без солнечного света и кислорода.
• После накопителя воду обязательно дополнительно очищают в грунтовых фильтрах, которые строят рядом.
• Твердые фракции из первого контейнера раз в год придется удалять механическим способом. Объем нерастворимых элементов составляет не более 0,5% от всего объема стоков, поэтому емкость наполнится не скоро.

Третий резервуар

используется в схеме септиков из еврокубков, если почва на участке заболоченная или уровень грунтовых вод очень высокий. В него сливается очищенная жидкость, которая затем вывозится ассенизаторской машиной.

Если в продаже нет изделий для канализации, купите контейнер для непищевых продуктов или немытые емкости б/у (они обойдутся дешевле). Основное требование к ним — герметичность, отсутствие трещин и других дефектов.

Монтаж

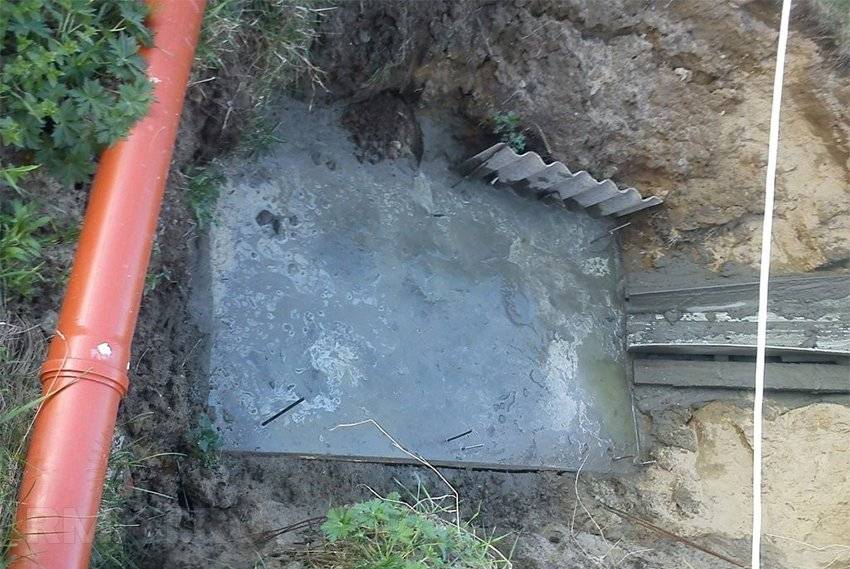

Дно вырытого котлована предварительно бетонируют, чтобы предупредить размывание грунта под воздействием огромного веса конструкции и близкого залегания поверхностных вод.

После погружения конструкции в котлован при помощи пенопласта стенки септика и трубопровода утепляют. Также заливают раствор бетона между стенками емкостей и грунтом. Эту процедуру можно не выполнять, если грунт не подвержен осыпанию, размыванию. Теперь в емкости заливают воду, а конструкцию засыпают песком.

Систему доочистки соорудить несложно, особенно в тех местах, где имеется песчаный грунт. Сооружается подобие колодца глубиной до одного метра. К нему подводится выводящая труба.

В процессе эксплуатации рекомендуется проводить периодический осмотр, внимательно изучая широкие трубы, которые были вмонтированы в септики. Внутри могут быть обнаружены полиэтилен, жирные вещества, которые загрязняют емкости, но при этом не подвергаются быстрому разложению. При обнаружении таких следов загрязнения их удаляют при помощи подручных средств.

Также важно проверять дно емкостей при помощи длинного шеста. Если там скопилось большое количество твердых отложений, их нужно обязательно удалить:

• воспользовавшись услугами ассенизаторской спецтехники;
• откачав содержимое при помощи фекального насоса.

Иногда производители рекомендуют приобретать специальные бактерии для септиков, которые позволяют значительно ускорить процесс разложения органических отходов. Однако, как показывает практика, можно обойтись без дополнительных расходов, отказавшись от приобретения таких бактерий.

Природа сама позаботилась о том, чтобы помочь дачникам решить такую задачу. Микроорганизмы, питающиеся органикой, активно размножаются и без дополнительных «просьб» со стороны владельцев дачных участков решают вопрос с утилизацией органики.

Будет несложно соорудить конструкцию септика из еврокубов по заранее подготовленной схеме, если провести все работы правильно и выбрать качественные материалы. Созданное своими руками канализационное устройство может прослужить до 10 лет без откачки.

Сооружение септика

Для дома и дачи рекомендуется сооружать конструкцию, состоящую из двух септиков. Если во время сооружения канализации на основе емкостей обойтись без применения спецтехники не удается, то отказываться от помощи друзей никак нельзя.

Во-первых, придется проводить земляные работы в больших объемах, рыть котлованы приличной глубины.

Во-вторых, погрузить в вырытые котлованы септики, невзирая на их небольшой вес, тоже достаточно проблематично из-за их больших габаритов.

Также важно учитывать, что такое самодельное очистительное устройство способно очищать стоки не в полном объеме, а всего наполовину. По этой причине важно побеспокоиться о дополнительном оснащении конструкции фильтрами

Прежде чем приступить к установке септика, необходимо просчитать, какое количество воды ежедневно расходуется всеми жильцами. Хорошо, если в доме установлены счетчики. Если же их нет, придется потратить время и подсчитать объем расхода воды.

Полученный результат нужно умножить на три, чтобы узнать, какой объем септика должен получиться

Первое важное требование – объем септика должен умещать в себе стоки за трое суток

Теперь требуется найти подходящее место для установки септика из еврокубов своими руками согласно схеме

Поскольку емкости будут соединяться трубами, очень важно, чтобы они были расположены горизонтально ровно, без каких-либо изгибов. Если допустить даже незначительный наклон, скорость стоков будет замедляться, а во внутреннем пространстве труб будет концентрироваться грязь, сор, провоцируя ухудшение работы стоков. Проще разобраться в особенностях сооружения канализации из еврокубов, посмотрев видео, в котором представлена пошаговая инструкция

Проще разобраться в особенностях сооружения канализации из еврокубов, посмотрев видео, в котором представлена пошаговая инструкция.

Процесс сооружения начинается с выполнения земляных работ:

• рытье траншеи (траншея роется для укладки труб, по которым стоки будут попадать в первую емкость);
• рытье углублений для установки еврокубов (параметры углубления должны устанавливаться из расчета длины, ширины, высоты еврокуба, к которым прибавляют по 15 см — это дополнительное пространство впоследствии будет заливаться бетоном).

Укладка труб осуществляется на глубине не более трех метров от поверхности земли

Также важно вырыть такую траншею, чтобы трубы располагались ниже уровня промерзания земли

Следующим шагом является сооружение системы доочистки, которая может быть в таких вариациях:

• на полях фильтрации;
• в фильтрующем колодце;
• на фильтрующих насыпях.

После таких подготовительных работ можно переходить к преобразованию двух емкостей в септик. Для этого потребуются:

• трубы;
• тройники;
• прочие расходные материалы.

Все места соединений обязательно подвергаются герметизации, чтобы исключить возникновение протечек сточных вод. Канализационные трубы подсоединяются на расстоянии 20 см ниже верхнего края емкости.

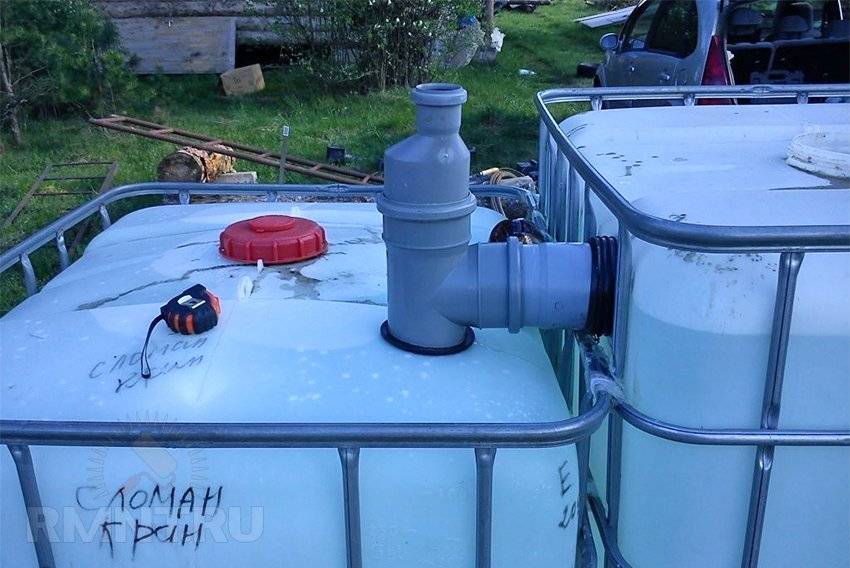

Внутри еврокуба прорезается отверстие, в которое монтируются 2 тройника. Места соединения также подвергаются тщательной герметизации гидроизоляции.

Входная труба и труба, направленная вверх, подсоединяются к первому тройнику. Главным предназначением такой вертикальной трубы является создание условий для комфортного проведения в будущем ревизии и прочистки системы.

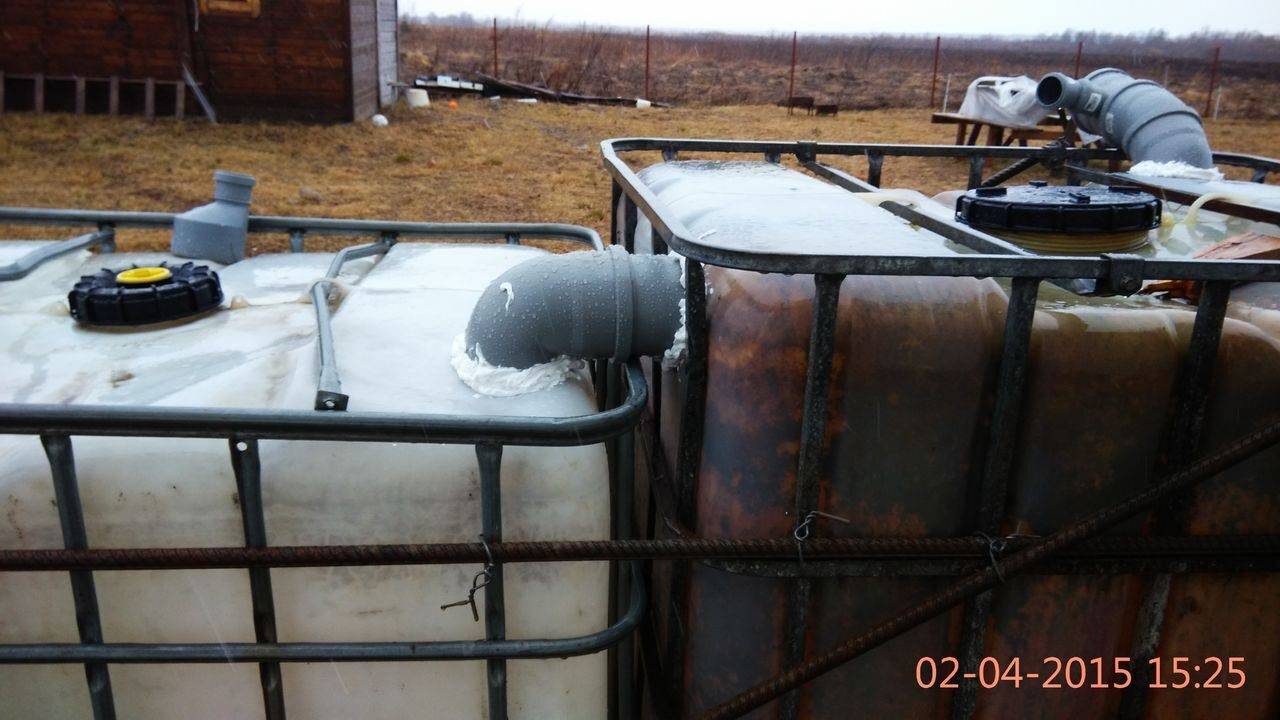

Второй тройник необходим для того, чтобы соединить две емкости между собой при помощи трубы. Также ко второму тройнику прикрепляется еще одна труба меньшего диаметра, служащая для вентиляции.

На фото продемонстрировано, что выходное и входное отверстия первой емкости должны находиться на разных уровнях. Входное должно быть выше, а выходное ниже.

Если проектом предполагается использование не одной, а нескольких емкостей, то каждая из последующих устанавливается на 20см ниже, чем предыдущая. Самым распространенным вариантом индивидуальной канализации являются конструкции, состоящие из одной или не более трех емкостей.

Труба, выводящая стоки из последней емкости в фильтрующие системы доочистки, должна оснащаться обратным клапаном.

Конструкционные особенности

Такая конструкция септика напоминает классическую выгребную или сливную яму, за исключением того, что стоки имеют возможность проникнуть в грунт. Готовые емкости под отходы человеческой жизнедеятельности являются надежными и долговечными, они легки в установке и способно продолжительное время обходиться без очистки. Если нет возможности купить готовую систему, можно сделать самодельный септик такого типа. Скажем, использовать несколько бочек ПВХ, расположенных на одном уровне, но тогда придется самостоятельно рассчитывать величину и место расположения вентиляционного отверстия.

Фото – принцип работы

Преимущества использования септиков из пластиковых еврокубов:

1. Нет вероятности заражения грунтовых вод фекальными остатками;
2. Системой выполняется также поверхностный дренаж, нет необходимости дополнительно обустраивать сточную систему для двора;
3. Это септик закрытого типа, т. е., неприятные запахи не проникнут наружу;
4. Можно установить сколько угодно отводов, их количество может зависеть от числа санитарных узлов в доме или других индивидуальных особенностей постройки;
5. Нет проблем с откачкой воды. Процесс осуществляется быстро и не требует услуг профессиональных компаний. Это отличный вариант для дачи, т. к. септики из еврокубов не требуют практически никакого обслуживания.

Но у системы есть определенные недостатки:

1. Процесс очистки производится за 3 дня – это намного дольше, нежели у автоматизированной системы. Но зато, очистка производится бактериями, что повышает безопасность применения системы;
2. Пластик – очень податливый и хрупкий материал, быстро реагирующий на давление. При неправильном расчете размера ямы для кубков или плавучих грунтах, септик может деформироваться, сместиться или вовсе треснуть.

Такие септики классифицируются по размеру (объему), количеству отводов и материалу, из которого они изготовлены. В качестве сырья может использоваться ПВХ, резина и другие виды пластмассы. С выбором нужного объема и количества отводов все немного сложнее. Специалистами производится расчет количества потребления воды.

Фото – бочка в качестве куба

В среднем, на одного взрослого человека приходится до 180 литров за сутки. Вода очищается за 3 суток, поэтому:

180*3=540 литров требует очистки в течение 3 дней, если в семье проживает больше 1 человека, то 540 нужно умножить на число жильцов. Для примера, предположим, что в доме находятся двое взрослых и один ребенок:

540*2=1080 литров и ребенок в половину меньше – 540. Общим счетом, септик должен вмещать по минимальным меркам более 1500 литров. Еврокубы изготавливаются объемом по 1000 литров, следовательно, для такой канализации потребуется два куба. Аналогично и с количеством отводов. Нужно рассчитать, сколько используется санитарной техники и, исходя из числа труб, вырезать в кубе нужное число отверстий под них. Стоит отметить, что изначально емкость поставляется только с одним отверстием, необходимым для исправной эксплуатации – откачки стоков и ила.

Видео по теме:

Инструкция по установке септика

Создание и монтаж септика из еврокубов включает следующие этапы работ:

1. проектные работы (этап 1);
2. подготовительные работы (этап 2);
3. сборка септика (этап 3);
4. монтаж септика (этап 4).

На первом этапе работ необходимо определить вид септика и место его установки. При этом выполняются следующие операции:

1. Оценка необходимой емкости септика. Размер септика зависит от времени использования септика и числа жильцов в загородном доме. При временном проживании на даче в летнее время используется септик небольшой емкости. При этом необходимый объем септика V в литрах можно определить по формуле:V= N×180×3, где: N- число проживающих в доме человек, 180- дневная норма сточных вод в литрах на одного человека, 3-время полной очистки сточных вод септиком.Как показала практика, двух еврокубов по 800 литров достаточно для семьи из 3-х человек.
2. Определение места расположения септика. Рекомендуется располагать септик на расстояниях не меньших 50 м от места забора питьевой воды, 30 м от водохранилища, 10 м от реки и 5м от дороги. Расстояние от дома должно быть не менее 6 м. Но слишком большое расстояние от дома из-за необходимости уклона трубы вызывает увеличение глубины установки септика и повышение вероятности возникновения засора в канализационной трубе.

Работы 2-го этапа включают:

1. Рытье котлована под корпус септика. Длина и ширина котлована должны соответствовать размерам септика с запасом в 20-25 см с каждой стороны. Глубина котлована зависит от высоты емкостей с учетом песчаной и бетонной подушек, а также уклона канализационной трубы. Кроме того, необходимо учитывать то, что второй контейнер по высоте сдвинут на 20-30 см и, следовательно, дно котлована будет иметь ступенчатый вид.
2. На дне котлована настилается песчаная подушка. Если УГВ высок, то заливается бетонная подушка, в которой устанавливаются петли для крепления корпуса септика.
3. Подготовка траншей для канализационной трубы и дренажной системы. Траншея для канализационной трубы роется с учетом уклона в сторону септика. Этот уклон должен составлять 2 см на каждый м длины трубы.

На этапе 3 производится сборка септика из еврокубов.

Материалы для создания септика:

• 2 еврокуба;
• 4 тройника;
• трубы. Трубы необходимы для подключения септика и отвода очищенных вод, для изготовления вентиляции и системы перелива;
• герметик,
• арматура;
• доски;
• пенопласт.

В качестве инструмента на этом этапе работ будут необходимы:

• болгарка;
• сварочный аппарат.

При сборке септиков из еврокубов необходимо выполнить следующие операции:

1. С помощью крышек и герметика заглушить сливные отверстия в обоих еврокубах.
2. С помощью болгарки на крышках контейнеров прорезать П-образные отверстия, через которое будут устанавливаться тройники.
3. На расстоянии 20 см от верхнего края корпуса первого сосуда сделать отверстие размером 110 мм для входного патрубка.
4. В отверстие вставить патрубок, внутри еврокуба на него крепить тройник, соединение патрубка со стенкой корпуса герметизировать герметиком.
5. Над тройником прорезать вентиляционное отверстие и в него вставить короткий отрезок трубы. Это отверстие будет служить также для прочистки канала.
6. На задней стенке корпуса на расстоянии прорезать отверстие для переливной трубы. Это отверстие должно быть ниже входного отверстия.
7. Вставить в отверстие отрезок трубы и укрепить на нем внутри еврокуба тройник. Над тройником прорезать вентиляционное отверстие и вставить трубу аналогично п. 5.
8. Сместить первый контейнер на 20 см выше второго. Для этого можно подложить под него
9. подкладку.
10. На передней и задней стенках второго сосуда прорезать отверстия для переливной трубы и выходного патрубка. При этом выходной патрубок должен быть ниже переливной трубы.
11. На обе трубы внутри сосуда крепятся тройники. Над каждым тройником устанавливаются вентиляционные трубы.
12. Выход перелива из первого контейнера и вход перелива второго контейнера соединить отрезком трубы.
13. Все стыки герметизировать герметиком.
14. С помощью сварки и арматуры скрепить оба корпуса в одно целое.
15. Прорезанные П-образные отверстия в крышках еврокубах герметизировать и заварить слоем гидроизоляции.

На 4-й этапе надо выполнить такие операции:

1. Опустить септик в котлован.
2. Подключить канализационную трубу и трубу, ведущую к полю аэрации. Отводящая труба снабжается обратным клапаном.
3. Утеплить септик пенопластом или другим материалом.
4. Для защиты стенок септика установить вокруг него доски или профнастил.
5. Произвести обратную засыпку после наполнения септика водой. В местностях с высоким УГВ засыпка производится смесью песка и цемента, а при малых УГВ- грунтом с песком и трамбовкой.
6. Бетонировать верхнюю часть котлована.

Септик из двух еврокубов — и можно не откачивать!

Еврокубы – это удобная тара для хранения и транспортировки различных жидкостей, форма которых в полной мере определяется названием. Материалом для изготовления еврокубов служит прочный нетоксичный и устойчивый к химическому воздействию пластик. Толщина стенок позволяет выдерживать достаточно большие нагрузки – в зависимости от модели еврокубы имеют вместительность от 800 до 1000 литров. Дополнительную прочность изделиям придает внешний каркас из толстой стальной проволоки. Внешне это выглядит, будто пластиковая емкость заключена в тесную клетку. Для слива жидкости предусматривается отверстие с короткой горловиной, закрывающееся завинчивающейся крышкой.

Как материал для самостоятельного изготовления очистных сооружений еврокуб под септик на дачу или в частный дом имеет определенные преимущества:

• полная непроницаемость для воды, позволяющая избежать попадания грязных стоков из септика в грунт,
• небольшой вес, дающий возможность выполнить все работы по устройству септика даже одному человеку без использования спецтехники,
• легкость выполнения отверстий и установки труб (входных, выходных и соединительных),
• высокая скорость постройки очистного сооружения,
• легкость обслуживания септика,
• достаточно высокая эффективность септика при условии правильного монтажа.

Принцип работы очистного сооружения

Если устанавливается септик из еврокубов, схема чаще всего предусматривает наличие двух последовательно соединенных емкостей. Для того, чтобы полностью использовать объем второго резервуара, его обычно размещают чуть ниже первого. Медленно перетекая из одного еврокуба в другой, стоки избавляются от крупных фракций, которые осаждаются на дно.

Проектирование септика из еврокуба подразумевает, что очистные сооружения этого типа выполняются энергонезависимыми. Им не требуется приток воздуха, а значит, нет необходимости в установке компрессора. Септики не требуют эксплуатационных расходов. Осевший ил и трудноразлагаемые примеси расщепляются анаэробными (не требующими воздуха) микроорганизмами. В самодельные септики из еврокубов без откачки на начальном этапе эксплуатации необходимо добавлять биоактиваторы для ускорения процессов очистки. Откачка сточных вод септика в этом случае не потребуется: осветленные стоки поступают в фильтрационное поле, где проходят дополнительную очистку, а скопившийся ил можно удалить без применения спецтехники, для чего рекомендуется предусмотреть специальное закрывающееся отверстие. Периодичность удаления ила из септика – примерно раз в один-два года, в осеннее время.

Необходимый объем септика определяется следующим образом: 200 литров воды, приходящиеся на каждого человека в день, умножаются на количество членов семьи, и все это еще умножается на 3. Например, для троих человек будет достаточно септика, объемом 1800 литров, то есть 1,8 кубометра.

​

Подготовка к монтажу

Выяснив, как сделать септик из еврокубов и приобретя необходимые для строительства материалы, можно приступать подготовительным работам. При выборе места, куда вы планируете установить септик из еврокубов без откачки своими руками, нужно учитывать, что находиться он должен не ближе 5 м к дому и 30-50 м к скважине/колодцу.

Котлован для установки септика вырывается с запасом. Размер зазора между стенками резервуара и стенками котлована зависят от особенностей выбранной конструкции. Для защиты септика от промерзания часто устанавливают пенопласт или другой влагостойкий теплоизолятор. Для повышения прочности практикуют заливку зазора бетоном или монтаж «короба» из досок. В вырытом котловане заливают фундамент из бетона толщиной около 20 см. На этапе затвердевания в фундамент устанавливаются металлические крюки или кольца для «якорения» пластиковых емкостей, которое предотвратит их всплывание. Опалубку для фундамента септика выполняют ступенчатой, с учетом того, что второй куб должен устанавливаться ниже по уровню, чем первый. В это же время вырывают фильтрационную траншею, в которой потом будет уложена перфорированная труба, отводящая осветленные стоки из септика. Еврокубы также нуждаются в подготовке к установке. Имеющееся сливное отверстие герметизируется. Оно имеет слишком маленький диаметр и расположено низко, поэтому его нельзя использовать для подсоединения труб.

Выполняются другие отверстия:

В первом кубе – для входа канализационной трубы и для перетока жидкости во второй резервуар.

Во втором кубе – вход из первой емкости и выход в фильтрационное поле.

На верхних плоскостях каждого куба – отверстие для вентиляционной трубы. Для подвода трубопроводов все отверстия снабжаются тройниками, а места соединения тщательно герметизируются.

Земляные работы и установка емкостей

Установка септика начинается после прокладки канализационного канала. Для самодельного септика, в отличие от заводских ЛОС, имеет значение высота врезки вводной трубы — оптимально в 20–25 см от верха. С учетом этого определяют глубину котлована. Емкости выставляют в нужном порядке на распланированном грунте, затем размечают контуры будущего котлована, отступая от стенок камер 25–30 сантиметров для засыпки.

Дно котлована заливают бетоном, армируя металлической сеткой с прутьями 4 мм и ячейкой 60х60 мм. Бетон застывает за 2–3 суток, по их истечении можно устанавливать первую и третью емкости, врезать вводную и выходную трубы соответственно. Для врезки трубы удобно использовать деревянный брусок с двумя вкрученными в него насквозь саморезами, расстояние между остриями которых на 1–2 мм меньше радиуса трубы. Этим «циркулем» выцарапывают идеально круглое отверстие в месте ввода и вставляют трубу. Нужно приложить усилие, но такой способ делает примыкание стенок более плотным.

В местах ввода труб соединение обрабатывают термоклеем: сначала белым прозрачным стержнем, а затем полупрозрачным черным. На концы труб надевают тройники с прямым отводом и располагают их вертикально, нижний конец удлиняют до середины высоты камеры.

Что нужно учесть при монтаже

Изготавливая своими руками ЛОС, работающий без откачки 10 лет для дома и дачи, необходимо учесть несколько общих и частных правил:

1. Нормативы расположения. Нельзя устанавливать септик в произвольном месте. В нем находится вещества и происходят химические процессы, способные отравить почву. От жилых домов, как собственного, так и соседского, септик должен располагаться на расстоянии не менее 5 метров. От колодца или скважины – 50 метров. Поверхностные воды – 30 метров. Деревья и растения – 3 метра.
2. Подъезд для машины ассенизаторов. Септик из еврокубов своими руками без откачки может потребовать чистку через 10-15 лет, поэтому, скорее всего, будет нужен подъезд машины. Это требование не регламентировано законодательством и санитарными нормами, а выступает в качестве рекомендации.
3. Обязательная установка стояка на этапе рытья котлована.
4. При высоком уровне грунтовых вод, необходима установка специальных проушин. Они помогут удержать ЛОС от всплытия.
5. Глубина промерзания. В зависимости от конкретного региона, точка промерзания может разниться. В европейской части СНГ она равняется 1,3 метра. Трубы должны располагаться ниже этой глубины.

Земляные работы

Перед тем, как провести канализацию в частном доме, нужно вырыть котлован. Это основная трудовая часть работы, требующая много времени и сил. Рулеткой или длинной линейкой нужно снять основные габариты с еврокуба: длина, ширина и толщина. Это стартовые параметры, к которым нужно прибавить дополнительные 40 сантиметров. То есть, при параметрах куба 105х85х95 получается — 145х125х135.

Именно таких габаритов должен быть котлован исключительно под резервуар. К нему добавляется 15-30 сантиметров для обустройства бетонной подкладки.

После окончания копки, нужно залить поверхность бетоном. Необязательно брать тяжелые марки, но желательно, чтобы они были водостойкими. Слой должен быть ровным. В него нужно вмонтировать дополнительные петли для крепления конструкции.

Модификация резервуаров

Перед погружением контейнера в котлован, их нужно подготовить.

1. Контейнеры имеют специальные сливные отверстия, которые производятся еще на этапе изготовления. Их нужно замазать герметиком, например, санитарным.
2. В боковых стенках емкостей нужно сделать отверстия для вводных и выводных труб. Так как металл тонкий, можно сделать их обычным шуруповертом и балериновым сверлом (балеринка). Тут стоит учитывать уклон, который необходим для нормального оттока отходов. В случае, если его не будет или он поставлен неправильно – септик не сможет перерабатывать отходы. Часто каждый последующий резервуар устанавливают на 20 сантиметров ниже, что позволяет соблюсти нужный угол.
3. К каждому баку устанавливается сантехнический тройник. Его можно установить в фабричное отверстие. Если оно недостаточно широкое, можно воспользоваться сверлом большего размера или наждачной бумагой. Одно отверстие необходимо для входной трубы, второе для дальнейшего подключения в следующий отсек. Верх необходим для отвода газов.
4. Все стыки плотно обрабатываются герметиком.

Непосредственно монтаж

Как правильно монтировать септик на основе комбинированного контейнера? Такая технология проста в установке и с ней справится даже новичок в сантехническом оборудовании.

В частном доме установка идет по инструкции:

1. Септик нужно аккуратно установить в котлован. Лучше делать это с помощниками, чтобы не поцарапать и не пробить корпус контейнера.
2. С помощью строп или проушин котлован крепится к бетонному покрытию.
3. В траншеи устанавливаются трубы, при соблюдении нужного уклона.
4. Трубы подсоединяются к ЛОС резервуару.
5. Со всех сторон трубы и септик закрываются с помощью утеплителя.
6. Отсеки наполняются водой.
7. Расстояние между септиком и котлованом заполняется бетонным раствором.
8. Труба и септик засыпаются.

После этого можно производить подключение в доме. После засыпания биотических препаратов септик может входит в эксплуатацию.

Лучше всего перед засыпанием котлована землей проверить его на герметичность. После залива воды в систему, можно пройтись с тряпкой по всем стыкам и проверить вероятность протекания. Если есть протечки или какие-либо пробои, их нужно закрыть.

Дефекты металлического корпуса можно сварить из листа жести. Пластик закрывается с помощью герметика. Лучше подойдет морозостойкие автомобильные составы, предназначенные для низких температур.

Помогла ли вам статья?

ДаНе особо1

Инструкция по установке септика

Создание и монтаж септика из еврокубов включает следующие этапы работ:

1. проектные работы (этап 1);
2. подготовительные работы (этап 2);
3. сборка септика (этап 3);
4. монтаж септика (этап 4).

На первом этапе работ необходимо определить вид септика и место его установки. При этом выполняются следующие операции:

1. Оценка необходимой емкости септика. Размер септика зависит от времени использования септика и числа жильцов в загородном доме. При временном проживании на даче в летнее время используется септик небольшой емкости. При этом необходимый объем септика V в литрах можно определить по формуле:V= N×180×3, где: N- число проживающих в доме человек, 180- дневная норма сточных вод в литрах на одного человека, 3-время полной очистки сточных вод септиком.Как показала практика, двух еврокубов по 800 литров достаточно для семьи из 3-х человек.
2. Определение места расположения септика. Рекомендуется располагать септик на расстояниях не меньших 50 м от места забора питьевой воды, 30 м от водохранилища, 10 м от реки и 5м от дороги. Расстояние от дома должно быть не менее 6 м. Но слишком большое расстояние от дома из-за необходимости уклона трубы вызывает увеличение глубины установки септика и повышение вероятности возникновения засора в канализационной трубе.

Работы 2-го этапа включают:

1. Рытье котлована под корпус септика. Длина и ширина котлована должны соответствовать размерам септика с запасом в 20-25 см с каждой стороны. Глубина котлована зависит от высоты емкостей с учетом песчаной и бетонной подушек, а также уклона канализационной трубы. Кроме того, необходимо учитывать то, что второй контейнер по высоте сдвинут на 20-30 см и, следовательно, дно котлована будет иметь ступенчатый вид.
2. На дне котлована настилается песчаная подушка. Если УГВ высок, то заливается бетонная подушка, в которой устанавливаются петли для крепления корпуса септика.
3. Подготовка траншей для канализационной трубы и дренажной системы. Траншея для канализационной трубы роется с учетом уклона в сторону септика. Этот уклон должен составлять 2 см на каждый м длины трубы.

На этапе 3 производится сборка септика из еврокубов.

Материалы для создания септика:

• 2 еврокуба;
• 4 тройника;
• трубы. Трубы необходимы для подключения септика и отвода очищенных вод, для изготовления вентиляции и системы перелива;
• герметик,
• арматура;
• доски;
• пенопласт.

В качестве инструмента на этом этапе работ будут необходимы:

• болгарка;
• сварочный аппарат.

При сборке септиков из еврокубов необходимо выполнить следующие операции:

1. С помощью крышек и герметика заглушить сливные отверстия в обоих еврокубах.
2. С помощью болгарки на крышках контейнеров прорезать П-образные отверстия, через которое будут устанавливаться тройники.
3. На расстоянии 20 см от верхнего края корпуса первого сосуда сделать отверстие размером 110 мм для входного патрубка.
4. В отверстие вставить патрубок, внутри еврокуба на него крепить тройник, соединение патрубка со стенкой корпуса герметизировать герметиком.
5. Над тройником прорезать вентиляционное отверстие и в него вставить короткий отрезок трубы. Это отверстие будет служить также для прочистки канала.
6. На задней стенке корпуса на расстоянии прорезать отверстие для переливной трубы. Это отверстие должно быть ниже входного отверстия.
7. Вставить в отверстие отрезок трубы и укрепить на нем внутри еврокуба тройник. Над тройником прорезать вентиляционное отверстие и вставить трубу аналогично п. 5.
8. Сместить первый контейнер на 20 см выше второго. Для этого можно подложить под него
9. подкладку.
10. На передней и задней стенках второго сосуда прорезать отверстия для переливной трубы и выходного патрубка. При этом выходной патрубок должен быть ниже переливной трубы.
11. На обе трубы внутри сосуда крепятся тройники. Над каждым тройником устанавливаются вентиляционные трубы.
12. Выход перелива из первого контейнера и вход перелива второго контейнера соединить отрезком трубы.
13. Все стыки герметизировать герметиком.
14. С помощью сварки и арматуры скрепить оба корпуса в одно целое.
15. Прорезанные П-образные отверстия в крышках еврокубах герметизировать и заварить слоем гидроизоляции.

На 4-й этапе надо выполнить такие операции:

1. Опустить септик в котлован.
2. Подключить канализационную трубу и трубу, ведущую к полю аэрации. Отводящая труба снабжается обратным клапаном.
3. Утеплить септик пенопластом или другим материалом.
4. Для защиты стенок септика установить вокруг него доски или профнастил.
5. Произвести обратную засыпку после наполнения септика водой. В местностях с высоким УГВ засыпка производится смесью песка и цемента, а при малых УГВ- грунтом с песком и трамбовкой.
6. Бетонировать верхнюю часть котлована.

Альтернативное решение

Многие владельцы частных домов принимают решение о создании очистного сооружения на своем участке. При этом у них возникает вопрос, имеет ли смысл нести затраты на устройство септика, когда можно сэкономить на такой системе, создав выгребную яму. Конечно, такой вариант возможен, однако больших объемов воды такой резервуар не выдержит. Кроме того, от него будут исходить запахи, что нелучшим образом скажется на проживании на участке владельца и членов его семьи.

Кроме того, если стоки, выходящие из дома, не будет очищаться, то может произойти загрязнение подземных вод, а в этом случае в воде из скважины можно ощутить привкус нечистот. Это вряд ли обрадует сотрудников санэпидстанции. Эти проблемы обойдут вас стороной, если вы устроите такое очистное сооружение, как септик. Однако промышленные системы очистки имеют достаточную высокую стоимость создания. Однако можно выбрать более доступный вариант. Септик из еврокубов не требует больших затрат, а монтажные работы при его устройстве отличаются своей простотой. Поэтому для владельца участка этот вариант самый оптимальный.
