Варианты обвязки твердотопливных котлов для отопления в частном доме

Место теплоаккумулятора в системе отопления

Отопительная техника на твердом топливе удобна, практична и эффективна. Особенно возможности современных твердотопливных котлов оценили по достоинству жители загородных домов и коттеджей. Монтаж автономной системы отопления с использованием  нагревательных приборов на угле или на дровах вполне осуществить своими силами. Тем более что на установку твердотопливных агрегатов не требуется разрешения. Все основные элементы отопительного комплекса, кроме самого нагревательного агрегата и ряда контролирующих механизмов, можно собрать и сделать самостоятельно. Главное знать, что и для чего монтируется, с какой целью!

К тому же возможность сделать некоторые приспособления и механизмы собственноручно, позволит вам сэкономить значительные средства. Теплоаккумулятор является как раз тем устройством, которое можно соорудить самостоятельно, учитывая тот факт, что заводские изделия достаточно дорогие.

Грамотные рекомендации специалистов, дополнительные источники технической информации подскажут вам, как изготовить теплоаккумулятор для твердотопливного котла своими руками. Соблюдение определенных требований и условий при изготовлении обеспечит вам необходимую надежность и работоспособность механизмов. Перед тем как приступить к рабочему процессу, следует ознакомиться с устройством накопителя тепла.

Значение устройства

Понять конструкцию теплового накопителя можно только после того, как определимся со значением и местом этого агрегата в системе отопления.  По своей конструкции теплоаккумулятор  является  термосом, т.е. специальной емкостью, куда поступает нагретый теплоноситель. В течение определенного времени котловая вода, накопленная в емкости, сохраняет заданные температурные параметры. При уменьшении интенсивности горения в котле, или в случае его остановки, теплоноситель из бака будет поступать в систему отопления, продолжая поддерживать температуру в радиаторах на определенном уровне.

За счет присутствия в системе теплового накопителя стало возможным не только добиться сбалансированного теплоснабжения отопительного контура, но и обеспечить существенную экономию топлива. Теплоаккумулятор, включающийся в работу при снижении мощности котла, увеличит промежуток времени между загрузками топлива. К тому же такой принцип работы предоставит вам больше свободы, освободив от необходимости частого подкидывания топлива в котел.

Анализ конструкции теплового аккумулятора

Принцип работы устройства определяет и саму конструкцию. Обычно заводские приборы представляют собой цельную просторную металлическую емкость, внутри которой расположены дополнительные теплообменники. Как правило, такие изделия имеют спиральную, змеевидную форму, повторяя цилиндрическую конфигурацию основного устройства.

В каждом отдельном случае, в зависимости от мощности отопительного агрегата и от требований к системе отопления, количество дополнительных теплообменных контуров может быть разным. Нужный объем теплоаккумулятора определяется путем несложных расчетов, о которых поговорим позже.

Такое количество теплообменников объясняется не только одним желанием снять как можно больше тепла в момент пиковой нагрузке твердотопливного котла, но и технической целесообразностью. Один змеевик может использоваться для снятия избыточной тепловой энергии с котла, другой теплообменник используется для сохранения теплоносителя нужной температуры, идущего в отопительный контур. Третий змеевик, если таковой есть, предусмотрен для обеспечения жителей дома горячим водоснабжением.

Глядя на конструкцию агрегата, можно подытожить преимущества установки подобного приспособления. А они следующие:

• накопление тепловой энергии, расходуемой при сжигании топлива на другие цели и нужды;
• экономия топлива;
• экономия личного времени обитателей дома, расходуемого на обслуживание котельного оборудования;
• техническая возможность объединить в одну систему разные источники тепла;
• увеличение КПД твердотопливного агрегата до высоких значений;
• предохранительная функция, защита оборудования от перегрева;
• возможность регулировать температуру нагрева теплоносителя в отопительном контуре.

Разновидности теплоаккумуляторов

Аккумулятор тепла для системы отопления представляет собой вместительный бак, оснащенный солидной теплоизоляцией – именно она отвечает за минимизирование теплопотерь. С помощью одной пары патрубков аккумулятор подключается к котлу, а с помощью другой пары – к системе отопления. Также здесь могут быть предусмотрены дополнительные патрубки для подключения контура ГВС или дополнительных источников тепловой энергии. Давайте разберем основные виды теплоаккумуляторов для систем отопления:

При наличие циркуляционного насоса появляется возможность использовать сразу несколько буферных баков, что позволяет равномерно прогревать сразу несколько помещений.

• Буферная емкость – представляет собой простейший бак, лишенный внутренних теплообменников. Конструкция предусматривает использование одного и того же теплоносителя в котле и батареях, при одинаковом допустимом давлении. Если планируется пропускать через котел один теплоноситель, а по батареям другой, следует подключить к теплоаккумулятору внешний теплообменник;
• Тепловые аккумуляторы для индивидуального отопления с нижним, верхним или сразу с несколькими теплообменниками – такие теплоаккумуляторы позволяют организовать два самостоятельных контура. Первый контур представляет собой бак, подключенный к котлу, а второй – контур отопления с батареями или конвекторами. Теплоносители здесь не смешиваются, в обоих контурах может быть разное давление. Нагрев ведется с помощью теплообменника;
• С проточным теплообменником контура ГВС или с баком – для организации горячего водоснабжения. В первом случае вода может потребляться весь день и равномерно. Вторая схема предусматривает накопление воды с целью ее быстрой отдачи в определенное время (например, вечером, когда все принимают душ перед сном) – аналогичным образом устроены бойлеры косвенники, накапливающие воду.

Конструкция теплоаккумуляторов для отопления может быть самой разной, выбор подходящего варианта зависит от сложности отопительной системы, ее характеристик и количества источников горячего теплоносителя.

Некоторые теплоаккумуляторы оснащаются ТЭНами с термостатами, что позволяет обеспечить потребителей теплом в ночное время, когда теплоноситель уже остыл, а подкинуть дрова в топку некому. Также они пригодятся при использовании тепловых насосов и солнечных батарей.

Твердотопливный котел. Некоторые особенности

должен оснащаться контуром аварийного охлаждения

Некоторые котлы имеют уже предустановленную систему охлаждения, которые имеют змеевидную форму, и подключающуюся к водопроводу. Также можно приобрести твердотопливный котел, со специальной арматурой, где находятся встроенные теплообменники. Кроме этого, твердотопливный котел имеет смесительный узел, который используется для понижения температуры.

Обвязка твердотопливного котла отопления схема

обеспечит качественное безопасное отопление

На сегодня можно успешно применять несколько разных систем обвязки отопления. Обвязка твердотопливного котла для отопления различаются между собой по сложности монтажа и принципу работы.

Одна из самых простых схем отопления, это использование гравитационного контура. Такая обвязка прекрасно подойдет для отопления небольшого помещения.

В такой системе отопления движение теплоносителя происходит за счет естественных процессов. Такая обвязка имеет довольно эффективную защиту от перегрева во время отключения основного контура при отключении электричества. При подключении есть одна важная особенность. Твердотопливный котел должен находиться немного ниже радиаторов отопления в цепи.

Чтобы не было гидроудара, схема монтажа для правильного отопления предусматривает установку специального расширительного бака. Бак разделен на две полости. В одной части бака находится вода, а в другой части бака находится воздух. Это сделано для того, чтобы избежать повреждения бака и котла, когда в трубах возникнет повышенное давление. Необходимо отметить, что такая схема обвязки отопления очень проста в исполнении.

Твердотопливные котлы схема обвязки с естественной циркуляцией

Для поддержания необходимой температуры, нужно добавлять в обратную линию теплоносителя воду из котла для подачи. Для этого в систему монтируется специальный трехходовой термический вентиль. Такой вентиль выпускается в трех вариантах.

• Для небольшого котла
• Имеет в наличии термоэлемент
• В комплект поставки входит насос.

Вентиль нужно установить на обратной линии . Когда температура начинает расти байпас закрывается на входе и добавление воды прекращается. Необходимо отметить, что работа такой системы требует подключение к электрической сети, поэтому если электроэнергия отключена, необходимо использовать теплоаккумуляторы.

При монтаже необходимо помнить, что рабочая система должна эффективно перемещать теплоноситель по трубам.

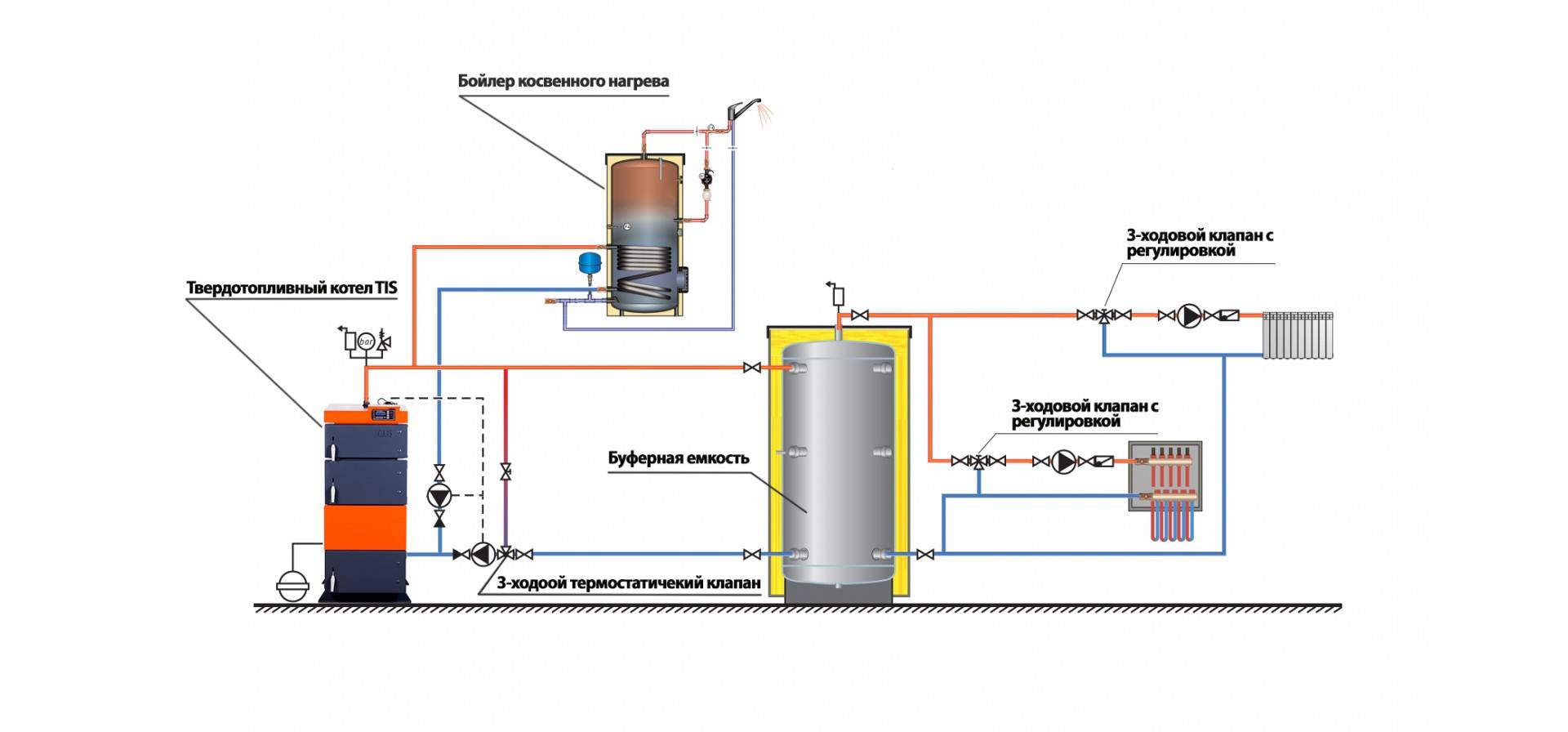

Обвязка твердотопливного котла с теплоаккумулятором

Конструкция теплоаккумурятора такая. Он представляет из себя утепленную емкость для воды определенной вместительности, которую можно рассчитать.

При расчете бака для теплоаккумулятора можно следовать такому правилу. Объем бака принимается в соотношении 25 – 30 л воды 1 Вт мощности, исходя из обогрева небольшого помещения.

Схема включения

Схема отопления включает в себя такие основные элементы.

• Циркуляционный насос.
• Трехходовый и обратный клапан.

Сразу вода проходит по трубопроводу от источника тепла через трехходовый клапан на отопительные приборы до тех пор, пока не достигается определенная температура. Например, 60°.

При этой температуре клапан будет добавлять в систему холодную воду. При этом на выходе должна быть температура 60°.

Обратный клапан присоединяется параллельно трехходовому термостату. Он включится при остановке насоса. При этом котел и теплоаккумурятор будут работать напрямую.

Некоторые важные особенности

При подключении и монтаже нужно соблюдать некоторые важные правила. Для обеспечения долгой и бесперебойной работы системы, температура на входе должна быть около 40 или 45°, а на выходе из котла температура должна составлять примерно 55°. Если это условие не будет выполнено, на стенках оборудования начнет собираться конденсат, который постепенно будет разрушать металл.

Итак, было рассмотрено, что такое обвязка твердотопливного котла. Перечисленные выше схемы обводки наиболее распространенные, что связано, в первую очередь, с легкостью монтажа и надежностью работы. Правильное подключение определенного узла в монтаже системы, последовательность соединения соединительных труб необходимо делать правильно. Котел должен быть оснащен аварийным контуром, чтобы система могла работать даже во время ремонтных работ системы. Только правильное подключение обеспечит эффективность работы всей отопительной системы, и отопление помещения будет максимально эффективным.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

• В режиме обогрева;
• В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя

Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

• Более простая конструкция;
• Высока вероятность образования накипи;
• Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)

В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Схемы: ТТ котел

Это простейшая схема обвязки твердотопливного котла. Ее можно использовать только, если используется блок управления котлом, который предусматривает управление циркуляционным насосм для предотвращения конденсата.

Это распространная схема бюджетной обвязки котла на твердом топливе. Она включает защиту от образования конденсата – трехходовой клапан. Подробнее.

Схема обвязки твердотопливного котла с аварийным гравитационным контуром. Из существующих элементов безопасности аварийный гравитационный контур самый надежный, на мой взгляд. Подробнее.

На этой схеме обвязка котла на дровах с четырехходовым клапаном аварийного подмеса. Я не рекомендую его для котлов с чугунным теплообменником.

При такой обвязке в бойлер дополнительно нужно вмонтировать ТЭН.

Такой вариант для котлов с вентилятором. На бойлер ставится отдельный насос. Требуется автоматика с функцией управления насосом бойлера, с функцией отключения насосов при падении температуры ниже точки образования конденсата. В бойлер также монтируется ТЭН.

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата

Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

1. Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
2. На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
3. Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
4. Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

• Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
• Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Применение буферной емкости

Схема обвязки твердотопливного котла с баком аккумулятором не отличается широким распространением. Она довольно громоздкая, но позволяет обеспечить более корректную работу отопления. Ее преимущества:

• Стабилизация температуры в системе за счет повышенного объема воды в контуре;
• Возможность снижения количества подходов для закладки горючего в топку котла за счет аккумуляции избыточного количества тепла в баке-аккумуляторе;
• Возможность аккумуляции явно лишних избытков тепловой энергии при использовании слишком мощного котла или избыточной закладки дров.

Схема с теплоаккумулятором имеет один недостаток – необходимо выделить место под само устройство. Объем используемой емкости достигает нескольких сотен литров, поэтому для размещения бака понадобится свободное пространство.

Существует множество схем подключения буферных емкостей. Самые простые из них подразумевают применение одного и того же теплоносителя в котле и в отопительной системе. Более эффективная схема – с применением трехходового клапана с термостатом, чем обеспечивается более равномерный и экономный расход тепловой энергии из буферной емкости.

Также применяются схемы с двумя контурами. В этом случае теплоаккумуляторы систем отопления оснащаются теплообменниками, подключаемыми к твердотопливным котлам. Теплообменники нагревают воду в баке, которая является теплоносителем контура отопления. Этот вариант отличается своей экономичностью и более равномерным нагревом.

Данная схема с буферной емкостью является щадящей для твердотопливных котлов, которые не рассчитаны на большое давление в отоплении. А в этом случае теплоносители будут разделены, давление в баке и в радиаторах никак не повлияет на давление в самом котле и теплообменнике.

Использование одноконтурного твердотопливного котла часто вынуждает искать схемы организации горячего водоснабжения. Для этих целей можно приспособить накопительный или проточный водонагреватель. Также возможно применение более продвинутого бака-теплоаккумулятора со встроенным змеевиком контура ГВС. Такая схема обвязки станет оптимальным и выгодным решением, так как решит проблему с горячим водоснабжением.

Использование котлов длительного горения

Чтобы избежать частых загрузок топки и увеличить интервал между ними до 12—18 часов, можно применять котлы для отопления на дровах длительного горения. Они работают по принципу сжигания дров «сверху вниз», используя естественную тягу или принудительное нагнетание воздуха. Размеры камеры позволяют загрузить в нее большое количество дров, а способ сжигания увеличит время работы настолько, что закладку нужно будет делать пару раз в сутки.

Конструктивные особенности таких отопительных установок не позволяют подбрасывать полена в топку, пока вся предыдущая порция полностью не сгорит. И не факт, что это случится днем, а не ночью. В последнем случае загрузить новую порцию будет некому, значит, подстраховка электрического котла в любом случае не помешает. Поэтому, следуя предыдущим рекомендациям, котел длительного горения на дровах нужно подключить параллельно с электрическим. Благодаря долгому горению твердотопливного котла его электрический помощник будет включаться достаточно редко, это даст дополнительную экономию электричества.
