Теплоаккумулятор для котлов отопления, принцип работы и расчет

Как подключить

Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.

Словами схему подключения можно описать следующим образом:

1. Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
2. Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
3. Циркуляционный насос и отсекающий кран также монтируют со второй стороны
4. Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются

Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.

Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.

Теплоаккумулятор и разные виды отопительных систем

Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.

Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.

Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.

Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.

Варианты модернизации

Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:

• Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
• Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
• Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
• Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
• Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода

Видео — Тепловой аккумулятор в доме с периодической топкой

https://youtube.com/watch?v=rgMQG7RLCew

Подводим итоги

Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.

Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.

Расчет теплового аккумулятора

Емкость для накопления тепловой энергии можно как приобрести в готовом виде, так и сделать самостоятельно. Но возникает закономерный вопрос: а какой вместительности должен быть резервуар? Ведь маленький бак не даст должного эффекта, а слишком большой влетит в копеечку. Ответ на этот вопрос поможет найти расчет теплового аккумулятора, но сначала надо определить исходные параметры для вычислений:

• тепловые потери дома или его квадратура;
• длительность бездействия основного источника тепла.

Определим вместительность аккумулирующей емкости на примере стандартного дома площадью 100 м2, для обогрева которого требуется количество тепла в размере 10 кВт. Предположим, что чистое время простоя котла составляет 6 часов, средняя температура теплоносителя в системе – 60 °С. По логике, в промежуток времени, пока отопительный агрегат бездействует, аккумулятор должен отдавать в систему 10 кВт каждый час, всего выходит 10 х 6 = 60 кВт. Это количество энергии, что следует накопить.

Поскольку температура в баке должна быть как можно выше, для вычислений примем значение 90 °С, на большее бытовые котлы все равно неспособны. Потребная емкость теплового аккумулятора, выраженная в массе воды, рассчитывается так:

• Q – количество накапливаемой тепловой энергии, у нас это 60 кВт;
• 0.0012 кВт / кг ºС – это удельная теплоемкость воды, в более привычных единицах измерения — 4.187 кДж / кг ºС;
• Δt – разница между максимальной температурой теплоносителя в резервуаре и отопительной системе, ºС.

Итак, водяной аккумулятор должен вмещать 60 / 0.0012 (90 – 60) = 1667 кг воды, по объему это примерно 1.7 м3. Но тут есть один момент: расчет производится при самой низкой температуре на улице, что бывает нечасто, исключая северные регионы. Кроме того, по истечении 6 часов вода в баке остынет только до 60 ºС, значит, при отсутствии холодов аккумулятор можно «разряжать» и дальше, пока температура не упадет до 40 ºС. Отсюда вывод: для дома площадью 100 м2 хватит накопительной емкости объемом 1.5 м3, если котел будет бездействовать 6 часов.

Блиц-советы

• Теплоаккумуляторы на сегодняшний день набирают все большую и большую популярность во многом благодаря таким своим характеристикам, как эффективность и экономность.
• Загружать топливо в котел, подключенный к системе отопления с интегрированным теплоаккумулятором, можно раз в сутки, а если конструкция будет более совершенной, то топливо придется добавлять один раз в несколько дней.
• Первый запуск котла следует проводить в присутствии соответствующих специалистов. Они должны будут проконтролировать, насколько правильно работает вся система, есть ли циркуляция воды в отоплении, нет ли протечек, достаточно ли хорошо утеплен тепловой аккумулятор и так далее.
• Теплоаккумулятор может прекрасно сочетаться с котлами, работающими на газе или на электричестве.

Плюсы и минусы

Можно установить теплоаккумулятор, в котором имеются функции бойлера Плюсы использования теплового аккумулятора:

• Сохраняет тепловую энергию в течение нескольких часов и дней.
• Исключается перегрев котла.
• Тепловая энергия не расходуется зря, а накапливается, чтобы быть использованной в дальнейшем, благодаря этому увеличивается КПД котла и отопительной системы в целом.
• Позволяет экономить финансовые средства.
• Температура воздуха в помещениях легко поддерживается на оптимальном уровне, резкие скачки температуры исключены.
• Нет необходимости в частых загрузках топлива.
• Дополнительно к твердотопливному котлу можно установить гелиосистему, являющуюся бесплатным источником тепловой энергии.
• Некоторые модели термоаккумуляторов для отопления могут совмещать функции бойлера.

• Долгий нагрев – оптимальна установка в домах, предназначенных для постоянного проживания. В дачных коттеджах, которые посещаются зимой в выходные, пользу такой прибор не принесет.
• Высокая стоимость – они стоят примерно столько же, сколько и котел, а иногда и дороже.
• Значительные габариты и вес – из-за этого возникают определенные сложности при транспортировке и монтаже. Кроме того, теплонакопитель, предназначенный для отопления, устанавливают в непосредственной близости к котлу, там же должно находиться дополнительное оборудование, поэтому нередко приходится выделять для установки приборов специальное помещение и подготавливать его специальным образом: обустраивать опорную площадку, способную выдержать вес накопителя. В заполненном состоянии резервуар может весить 3-4.
• Требуется котел высокой мощности – покупка накопителя оправдана, если мощность котла не используется в полной мере, имеется как минимум двойной запас мощности, в противном случае прибор будет бездействовать.

Теплоаккумулятор можно сделать своими руками из нержавейки и медной трубы При изготовлении теплоаккумулятора своими руками удастся сэкономить значительную сумму. Самая простая конструкция изготавливается из стальной нержавеющей бочки или даже листовой нержавейки толщиной не менее 3 мм. Также потребуется медная трубка диаметром 3 см и длиной 14 м. Ее сгибают в виде спирали и помещают внутрь бака. Снизу делают подводку холодной воды, сверху отвод для горячей, устанавливают на отводы запорные краны. Обязательно нужно утеплить теплоаккумулятор, сделанный своими руками для твердотопливного котла, иначе он будет неэффективен. Также необходимо установить датчики давления и температуры.

Принцип работы

Для сглаживания колебаний напряжения в сети или защиты от его кратковременного пропадания используется принцип двойного преобразования, состоящий в следующем:

1. Корректируемое переменное напряжение подается на сетевой фильтр, сглаживающий резкие колебания за счет ограничения ВЧ гармоник.
2. Оно поступает на диодный мостик, преобразующий переменную составляющую в постоянную.
3. При необходимости часть выпрямленного тока расходуется на схему зарядки дежурного аккумулятора, используемого в ситуации, когда напряжение пропадает на длительное время.
4. Основная его часть поступает на инвертор, в котором осуществляется обратное преобразование постоянной составляющей в переменную.
5. Полученное таким образом стабилизированное напряжение пригодно для питания твердотопливного или газового котла.

Теплоаккумулятор: назначение и принцип работы

С назначением теплоаккумулятора все более или менее понятно – он служит для подпитки системы отопления горячей водой в те моменты, когда котел не в состоянии по каким-либо причинам подогревать воду. Кроме того, одним из побочных эффектов в работе этого устройства является возможность экономии энергетических ресурсов – если своевременно давать теплоаккумулятору разряжаться, то можно добиться снижения энергопотребления процентов на двадцать. А это в наш век, поверьте, не так уж и мало. Кстати, при желании, установить такое устройство можно в систему отопления с любым котлом – есть, правда, один недостаток, с которым придется смириться – это его габариты (если нет специального помещения (топочной), то он займет достаточно много полезной площади).

Теплоаккумулятор для твердотопливного котла фото

Работает теплоаккумулятор для твердотопливного котла элементарно просто – по сути, это большой, хорошо утепленный накопительный резервуар, в который во время работы котла поступает максимально нагретый теплоноситель. Благодаря тому, что он врезается в систему отопления первым от кола, вода в нем постоянно обновляется с большой скоростью и имеет самую высокую температуру. Когда котел из-за отсутствия топлива прекращает свою работу, остывшая в магистральных трубопроводах вода постепенно начинает выдавливать горячий теплоноситель из бака в систему, тем самым обеспечивая ее бесперебойную работу на ваше благо. Следует понимать, что ресурс этого устройства является ограниченным, и надолго его не хватит. Хотя при надлежащей настройке системы и качественном утеплении здания теплая ночь вам обеспечена будет!

Теплоаккумуляторы для отопления фото

Топ 5 лучших теплоаккумуляторов

______________________________________________________________________________________

Модель	Характеристика	Преимущества
S-TANK АТ PRESTIGE – 500 (Беларусь)	Масса – 105 кг. Диаметр – 78 см. Высота – 157 см. Объём бака – 500 л.	· простота в обслуживании и лёгкий монтаж; · вода быстро нагревается; · защищён от перегрева; · многофункциональность; · совместим с разными источниками теплоснабжения.
HAJDU PT 300 (Венгрия)	Высота – 1595 мм. Масса – 87 кг. Объём бака – 300 л.	· работает в системе закрытого типа, с насосами, тепловыми и солнечными батареями; · можно устанавливать ТЭНы; · простая установка, конструкция и обслуживание; · хорошая теплоизоляция.
HAJDU AQ PT 1000 (Венгрия)	Объем бака – 750 л. Масса- 93 кг. Диаметр – 79 см. Высота – 191 см.	· эргономичность; · наличие теплоизоляции; · съемные изоляция и кожух; · совместимость с различными котлами; · длительная эксплуатация.
S-TANK АТ AT-1000 (Беларусь)	Масса – 131 кг. Высота – 2035 мм. Диаметр – 92 см. Объем бака – 1000 л.	· сверху устройство теплоизолировано (70 мм); · для удобного подключения патрубки развернуты под углом 90° и расположены на разной высоте; · есть 4 отверстия по 0,5 дюйма для терморегулирующих манометров и датчиков.
S-Tank AT 300 (Беларусь)	Масса – 65 кг. Высота – 1545 мм. Диаметр – 500 мм. Объем бака – 300 л.	· хорошо сочетается с любыми типами котлов; · изоляция имеет высокую огнестойкость; · бак защищен снаружи обшивкой (пластиковой или матерчатой, · бак сверху окрашен термостойкой краской.

______________________________________________________________________________________ Теплоаккумуляторы для котлов отопления российского производства хорошо зарекомендовали себя на рынке. Они не проигрывают зарубежным аналогам, у них также высокое качество и длительный срок эксплуатации, а цена намного ниже. Известные модели защитных устройств выпускают бренды: «Прометей», «Водосистема», «БТС», «Горыня», ООО «РВС-инжиниринг», «Теплодар».

Функционирование теплоаккумулятора в отоплении

Установленный между котлом и теплоаккумулятором циркуляционный насос обеспечивает подачу разогретого теплоносителя в верхнюю часть устройства. Через нижние патрубки остывшая вода со временем будет возвращаться к отопительному оборудованию. Если же дополнить систему вторым циркуляционным насосом и установить его в промежутке между аккумулятором и радиаторами, то система обеспечит равномерную теплоотдачу по всему зданию.

Когда теплоноситель остывает ниже заданного уровня, срабатывают установленные в отопительной системе термодатчики. Насосы снова начинают работать, обеспечивая подачу теплоносителя в контур. Тепловая энергия будет накапливаться в буферной емкости все время, пока установленный на выходе из нее насос не работает.

Назначение и функциональные возможности теплового аккумулятора

Использование теплоаккумуляторов оправдано не для всех типов систем. На Западе они часто применяются в составе гелиобогревателей. В российских частных домах они преимущественно используются в следующих двух случаях:

• при подключении электрического отопительного котла к многотарифному счетчику, когда в ночное время электрообогреватель включен на полную мощность и аккумулятор эффективно накапливает тепло, а днем отопление жилого помещения происходит за счет накопленной энергии, а котел включается лишь для поддержания определенного уровня температуры;
• при отоплении жилища котлом на твердом топливе, когда за счет накопленной днем тепловой энергии постоянной подброски каменного угля или дров ночью не требуется и работа отеплителя производится в экономичном режиме.

Кроме того, включение теплового аккумулятора в систему отопления позволяет значительно расширить ее функциональные возможности, главными из которых можно считать:

• реализацию обеспечения жилых помещений горячим водоснабжением;
• стабилизацию температурного режима и микроклимата жилых помещений;
• значительное повышение энергоэффетивности работы системы отопления, что дает возможность сокращать затраты на использование энергоносителей;
• позволяет объединить несколько разнотипных нагревателей в единую отопительную систему;
• реализацию возможности накопления избыточной тепловой энергии, вырабатываемой нагревательным котлом.

Как устроен теплоаккумулятор для отопления?

Как уже было сказано выше, ТА — емкость, в которой накапливается горячая вода (или другой теплоноситель).

Чтобы все было наглядно, посмотрите на следующий рисунок:

Устройство теплоаккумулятора для систем отопления

Емкость имеет несколько патрубков для подключения различного оборудования:

• Генератора тепловой энергии — котла, солнечного коллектора, теплового насоса.
• Пластинчатого теплообменника для нагрева горячей воды.
• Различного котельного оборудования — группа безопасности, расширительный бак и так далее.

Материалы водосодержащей емкости

Водосодержащая емкость может быть изготовлена изготовлена из различных материалов:

• Углеродистая сталь различных марок с нанесением (или без него) защитной эмали или лака на внутреннюю поверхность — наиболее дешевый и поэтому распространенный материал.
• Нержавеющая сталь — самый долговечный материал, который не подвержен коррозии. Его главным недостатком является высокая цена.
• Стекловолокно — из этого «экзотического» материала изготавливают разборные теплоаккумуляторы, которые собирает непосредственно на месте. Такой метод позволяет пронести ТА по самой узкой лестнице и собрать его точно в нужном месте. Если интересно, посмотрите а видео как это выглядит

Рекомендации по изготовлению

Если требуется сделать аккумулирующую емкость с нуля, то лучше всего для этой цели использовать обычный листовой металл толщиной 2 мм. Варить бак можно и из нержавейки, но вовсе не обязательно, так как подобный материал обойдется очень дорого. Для удобства последующего утепления и простоты изготовления емкость лучше делать прямоугольной формы. Зная объем бака, легко рассчитать его габариты в соответствии с условиями его монтажа в котельной.

В некоторых случаях нет смысла варить емкость с нуля, можно сделать водяной теплоаккумулятор из бочки. Хорошо подойдет железная бочка большой вместительности, в нее потребуется врезать два патрубка для присоединения к системе. Пластмассовые бочки применять рискованно из-за высокой температуры воды, разве что на маркировке изделия будет указана максимальная температура содержимого до 100 ºС.

Такое же предостережение мы даем тем домашним умельцам, что мастерят теплоаккумуляторы из еврокуба. Конечно, это очень удобный способ, но данная пластмассовая емкость рассчитана на максимальную температуру не более 70 ºС. Поэтому еврокуб подойдет в качестве накопительного бака, работающего с теплыми полами, где температура теплоносителя редко превышает 50 ºС, для радиаторных систем он не годится.

Теплоаккумулятор для отопления: схема подключения

Для человека, который занимается монтажом отопительных систем, подключение теплоаккумулятора не является проблемой, да и для обычного человека, задавшегося целью самостоятельно обвязать это устройство, имеются все шансы сделать это правильно. Если вы знакомы с принципами соединения труб, то все получится самым лучшим образом. В целом же, схема подключения теплоаккумулятора выглядит следующим образом. 1. Обратный трубопровод – в теплоаккумуляторе он проходит транзитом через весь бак (имеется вход и выход обратки диаметром полтора дюйма). Для начала нужно соединить бак с обраткой котла – на этом промежутке трубопроводов устанавливается циркуляционный насос, который гонит теплоноситель из емкости в котел, расширительный бак и отсекающий кран. С другой стороны теплоаккумулятора также монтируется отсекающий кран и еще один циркуляционный насос – дальше следует обратный трубопровод системы отопления. 2. Подающий трубопровод. Здесь все точно так же, как и с обратным трубопроводом, только отсутствуют насосы и расширительный бак, а есть лишь отсекающие краны. Диаметр подключения подачи точно такой же, как и обратки, и составляет полтора дюйма.

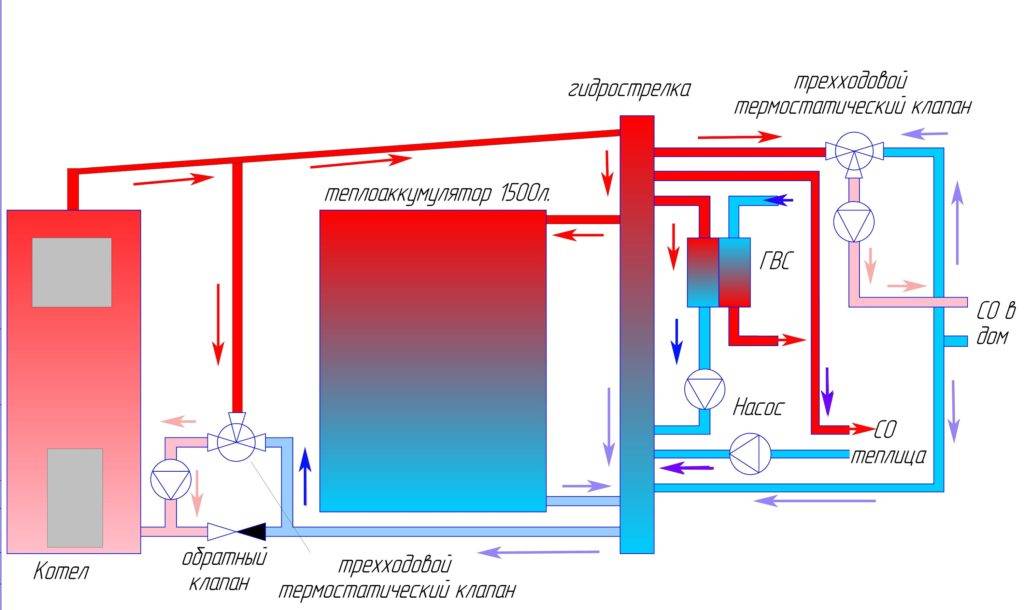

Схема подключения теплоаккумулятора

Как видите, обвязка теплоаккумулятора имеет несложную схему, но это если дело касается небольших систем отопления, нагрев которых производится одним котлом. Если оборудование будет добавляться, то, естественно, и схема начнет усложняться. И не стоит забывать о перегреве этой емкости, чтобы предотвратить его последствия, в обязательном порядке нужно установить взрывной клапан и датчики давления и температуры теплоносителя – для этого в емкости предусматриваются специальные патрубки.

Предыстория

Так получилось, что некоторое время назад я приобрёл частный дом на некотором «удалении от цивилизации». Удалённость от цивилизации определяется главным образом тем, что газ там отсутствует в принципе. А разрешённая мощность электрического подключения не предоставляет технической возможности отапливать дом электричеством. Единственным реальным источником тепла в зимнее время является использование твёрдого топлива. Другими словами, дом был оборудован печкой, которую прежний хозяин топил дровами и углём.

Если кто-то имеет опыт использования печки, то ему не нужно объяснять, что это занятие требует постоянного контроля. Даже в не слишком холодную погоду невозможно заложить в печку дрова один раз и «забыть» про неё. Если положить слишком много дров, то в доме станет жарко. А после прогорания топлива, дом всё-равно быстро остынет. Волей-неволей, для поддержания комфортной температуры нужно постоянно подкладывать дрова понемногу. А в сильные морозы печь нельзя оставить без присмотра даже на 3-4 часа. Если не хочешь проснуться утром в холодном помещении, будь добр хотя бы один раз за ночь к печке подойти…

Разумеется у меня желания работать кочегаром не было. И поэтому я сразу же стал думать о более удобном способе отопления. Конечно, при невозможности использования газа или электричества, таким способом могла стать только современная система отопления на твёрдом топливе, состоящая из твердотопливного котла, теплоаккумулятора и простейшей автоматики для включения и выключения рециркуляционного насоса.

Чем современный котёл лучше обычной печки? Он занимает намного меньше места, в него можно заложить больше топлива, он обеспечивает лучшее сгорание этого топлива при максимальной загрузке, и теоретически с его помощью можно большую часть тепла оставить в доме, а не выпустить в трубу. Но в отличие от печки, твердотопливный котёл практически не возможно использовать без теплоаккумулятора. Я так подробно об этом пишу, потому что знаю множество людей, которые пытались отапливать дом такими котлами, подключая их напрямую к трубам отопления. Ничего хорошего у них не получилось.

Что же такое теплоаккумулятор или, как его ещё называют, буферная емкость? В простейшем случае это просто большая бочка с водой, стенки которой имеют хорошую теплоизоляцию. Котёл за два-три часа своей работы нагревает воду в этой бочке. А потом эта горячая вода циркулирует по системе отопления до тех пор, пока не остынет. По мере остывания, котёл нужно разжигать снова. Простейший теплоаккумулятор легко сделает любой сварщик. Но я, после непродолжительных раздумий, от этой идеи отказался и купил готовый. Поскольку живу я в Украине, то обратился в компанию «Теплобак» и ни разу не пожалел: здесь аккумулирующие баки делают профессионально и очень качественно.

В зависимости от объёма теплоаккумулятора, мощности котла и того, сколько тепла нужно дому, котёл приходится топить не постоянно, а один-два раза в сутки, или даже раз в двое-трое суток.

Что дает установка теплоаккумулятора?

• протопка твердотопливного котла в удобное для домовладельца время;
• увеличение временного промежутка между закладкой очередной порции топлива;
• оптимизируется расход твёрдого топлива для обогрева помещения.

Совместив основное отопление с буферной аккумулирующей ёмкостью, появляется возможность в значительной степени снизить расходы энергоресурсов не в ущерб комфорту проживания жильцов. При этом экономия может быть значительно увеличена при установке дополнительных датчиков и терморегуляторов. Благодаря этому, когда температура в доме достигла заданных параметров, прекращается поступление теплоносителя в радиаторы.

Вырабатываемая тепловая энергия котлом, который продолжает работать, начинает накапливаться в теплоаккумуляторе. После того как теплоноситель остынет тепло из буферной ёмкости начинает передаваться обратно в отопительную систему мимо остывшего котла. При этом чем больше ёмкость теплоаккумулятора тем дольше отопление будет работать за счёт накопленного тепла.

Зачем нужен теплоаккумулятор для котлов отопления?

Грамотно подобранный агрегат способствует существенному уменьшению расходов, связанных с использованием энергоресурса (экономия может достигать 50%). Буферная емкость предотвращает растрескивание чугунных компонентов системы вследствие резкого скачка температуры среды. Если внедрить новейшие температурные датчики, интеллектуальные регуляторы и автоматизировать вывод тепла из накопителя в систему, теплоотдача значительно возрастет, обслуживание здания потребует меньше топлива.

Обычно теплоаккумулятор выглядит как вертикальный цилиндрический резервуар с внутренним покрытием из бакелитового лака, выполненный из высокопрочной стали. Внутренний слой защищает материал от контакта с агрессивной средой – горячей водой, концентрированными кислотами, солевыми растворами. Устойчивость внешних поверхностей подкрепляется слоем порошковой краски.

Теплоаккумулятор для котлов отопления позволяет существенно уменьшить расход ресурсов

В верхней части агрегат соединяется с трубой, ведущей от котла – твердотопливного, газового, электрического, работающего от солнечной энергии, через нее поступает горячая среда. По мере остывания вода опускается к циркулярному насосу, последний направляет ее в магистральный проход к котлу, где осуществляется следующий цикл подогрева. Котел работает ступенчато, и во время его простоев вода из теплоаккумулятора поступает в систему. Таким образом даже когда нагревательный элемент не активен, батареи остаются теплыми, жильцам доступна горячая вода.

Конструктивные особенности теплонакопителя

Чертеж бака-аккумулятора

Основным элементом любого ТА является термоаккумулирующий материал, обладающий высокой теплоемкостью.

В зависимости от вида применяемого материала теплоаккумуляторы для котла могут быть:

• твердотельные;
• жидкостные;
• паровые;
• термохимические;
• с дополнительным нагревательным элементом и т.д.

Для отопления и горячего водоснабжения частных домов применяются бак-аккумуляторы горячей воды, где в качестве термоаккумулирующего элемента выступает именно вода, обладающая высокой удельной теплоемкостью.

Вместо воды иногда используют , предназначенный для систем отопления дома.

Примером водяного ТА с дополнительным электронагревательным элементом для системы горячего водоснабжения может служить современный накопительный водонагреватель.

Обычный аккумулятор тепловой энергии представляет собой герметичный металлический бак различного объема (от 200 до 5000 литров и более), как правило, цилиндрической формы, заключенный в наружную оболочку (корпус).

Между баком и внешней оболочкой находится утепляющий слой из теплоизолирующего материала.

В верхней и нижней частью бака имеются по два патрубка для подключения к отопительному котлу и к самой системе отопления.

В донной части обычно находится дренажный кран для слива жидкости, а сверху располагается предохранительный клапан для автоматического стравливания воздуха при повышении давления внутри буферного бака. Также могут иметься фланцы для подключения датчиков давления и температуры (термометра).

Трубчатые электронагреватели

Иногда внутри буферной емкости может быть установлен один или несколько дополнительных нагревателей различного типа:

• электронагреватель (ТЭН);
• и/или теплообменник (змеевик), подключаемый к дополнительным источникам тепла (солнечные коллекторы, тепловые насосы и пр.).

Основной задачей этих нагревателей является поддержание необходимой температуры нагрева рабочей жидкости внутри ТА.

Место теплоаккумулятора в системе отопления

Отопительная техника на твердом топливе удобна, практична и эффективна. Особенно возможности современных твердотопливных котлов оценили по достоинству жители загородных домов и коттеджей. Монтаж автономной системы отопления с использованием  нагревательных приборов на угле или на дровах вполне осуществить своими силами. Тем более что на установку твердотопливных агрегатов не требуется разрешения. Все основные элементы отопительного комплекса, кроме самого нагревательного агрегата и ряда контролирующих механизмов, можно собрать и сделать самостоятельно. Главное знать, что и для чего монтируется, с какой целью!

К тому же возможность сделать некоторые приспособления и механизмы собственноручно, позволит вам сэкономить значительные средства. Теплоаккумулятор является как раз тем устройством, которое можно соорудить самостоятельно, учитывая тот факт, что заводские изделия достаточно дорогие.

Грамотные рекомендации специалистов, дополнительные источники технической информации подскажут вам, как изготовить теплоаккумулятор для твердотопливного котла своими руками. Соблюдение определенных требований и условий при изготовлении обеспечит вам необходимую надежность и работоспособность механизмов. Перед тем как приступить к рабочему процессу, следует ознакомиться с устройством накопителя тепла.

Значение устройства

Понять конструкцию теплового накопителя можно только после того, как определимся со значением и местом этого агрегата в системе отопления.  По своей конструкции теплоаккумулятор  является  термосом, т.е. специальной емкостью, куда поступает нагретый теплоноситель. В течение определенного времени котловая вода, накопленная в емкости, сохраняет заданные температурные параметры. При уменьшении интенсивности горения в котле, или в случае его остановки, теплоноситель из бака будет поступать в систему отопления, продолжая поддерживать температуру в радиаторах на определенном уровне.

За счет присутствия в системе теплового накопителя стало возможным не только добиться сбалансированного теплоснабжения отопительного контура, но и обеспечить существенную экономию топлива. Теплоаккумулятор, включающийся в работу при снижении мощности котла, увеличит промежуток времени между загрузками топлива. К тому же такой принцип работы предоставит вам больше свободы, освободив от необходимости частого подкидывания топлива в котел.

Анализ конструкции теплового аккумулятора

Принцип работы устройства определяет и саму конструкцию. Обычно заводские приборы представляют собой цельную просторную металлическую емкость, внутри которой расположены дополнительные теплообменники. Как правило, такие изделия имеют спиральную, змеевидную форму, повторяя цилиндрическую конфигурацию основного устройства.

В каждом отдельном случае, в зависимости от мощности отопительного агрегата и от требований к системе отопления, количество дополнительных теплообменных контуров может быть разным. Нужный объем теплоаккумулятора определяется путем несложных расчетов, о которых поговорим позже.

Такое количество теплообменников объясняется не только одним желанием снять как можно больше тепла в момент пиковой нагрузке твердотопливного котла, но и технической целесообразностью. Один змеевик может использоваться для снятия избыточной тепловой энергии с котла, другой теплообменник используется для сохранения теплоносителя нужной температуры, идущего в отопительный контур. Третий змеевик, если таковой есть, предусмотрен для обеспечения жителей дома горячим водоснабжением.

Глядя на конструкцию агрегата, можно подытожить преимущества установки подобного приспособления. А они следующие:

• накопление тепловой энергии, расходуемой при сжигании топлива на другие цели и нужды;
• экономия топлива;
• экономия личного времени обитателей дома, расходуемого на обслуживание котельного оборудования;
• техническая возможность объединить в одну систему разные источники тепла;
• увеличение КПД твердотопливного агрегата до высоких значений;
• предохранительная функция, защита оборудования от перегрева;
• возможность регулировать температуру нагрева теплоносителя в отопительном контуре.
