Зимний или летний водопровод?
В зависимости от того, как часто вы приезжаете на дачу, водопроводная схема, которая вам подойдет, может быть:
- всесезонной (зимней);
- упрощенной (летней).
Если ваш участок используется исключительно в дачный сезон, то есть с весны по осень, тратиться на дорогостоящий капитальный водопровод просто не имеет смысла. В этом случае может быть два варианта – разборный водопровод и стационарный.
После окончания дачного сезона шланги разборного водопровода снимают, оставляя лишь точки водоразбора. В следующем году к ним снова можно будет подключиться
Первый очень удобен тем, что в конце сезона все шланги можно снять и сложить на хранение. Так они не испортятся от холода и прослужат дольше. Для прокладки такого водопровода вам даже не придется пользоваться лопатой – все коммуникации проходят на поверхности.
Немного потрудиться придется при укладке летнего водопровода стационарного типа. Он тоже не предполагает наличия и установки сложной аппаратуры, но отличается тем, что трубы находятся под землей и не снимаются на зиму. В нужных местах выводят разборные краны.
Главное условие – полностью спускать воду из системы на зиму, чтобы при минусовой температуре замерзшая вода не разорвала трубы.
Галерея изображений
Фото из
Летний водопровод не заглубляют в грунт ниже глубины сезонного промерзания. Его устраивают так, чтобы из системы можно было легко слить воду или вообще разобрать ее перед зимой
У дачной системы водоснабжения обычно несколько точек водоразбора, расположенных в удобных для подключения шлангов местах
Для автоматизации работы водоснабжения его оснащают гидроаккумулятором и реле давления. Если забор воды производится насосной станцией указанные компоненты автоматизации в ее составе уже есть
Трубопровод летнего водопровода прокладывают открыто по земле, если нет опасений по поводу хищений и вандализма
Если трубы не заводятся в дачный дом, рядом с ним лучше устроить гусак с запорным шаровым краном
Если есть опасения, что трубопровод может быть кем-либо поврежден, его закладывают в грунт на 40 — 50 см от дневной поверхности
Если не предполагается автоматизация системы дачного водоснабжения, для формирования напора вода сначала закачивается в накопительный бак
Чтобы самим не повредить летний водопровод, трубы прокладываются вдоль дорожек там, где на них практически невозможно наступить

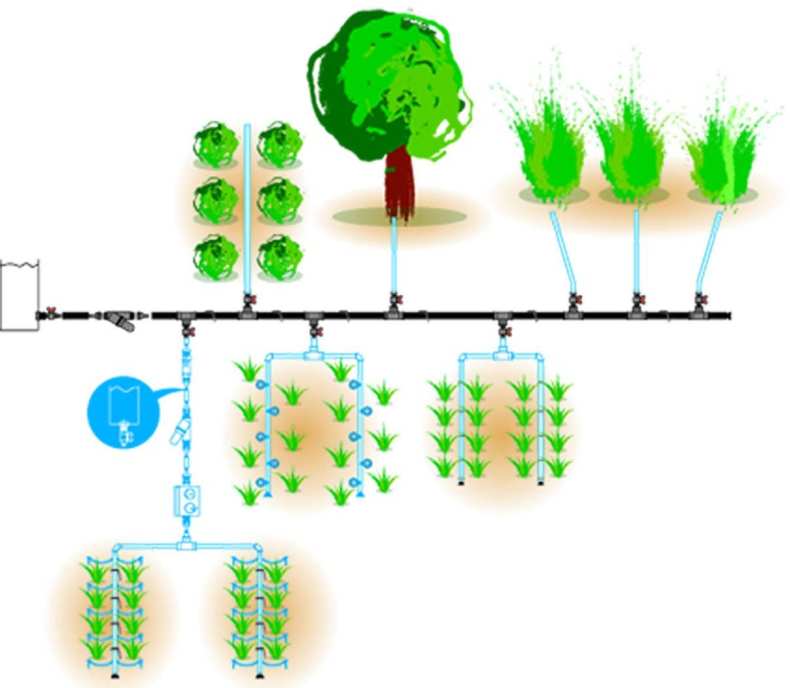

Летний вариант водопровода
Шаровой кран для подключения шланга
Составляющие водопровода

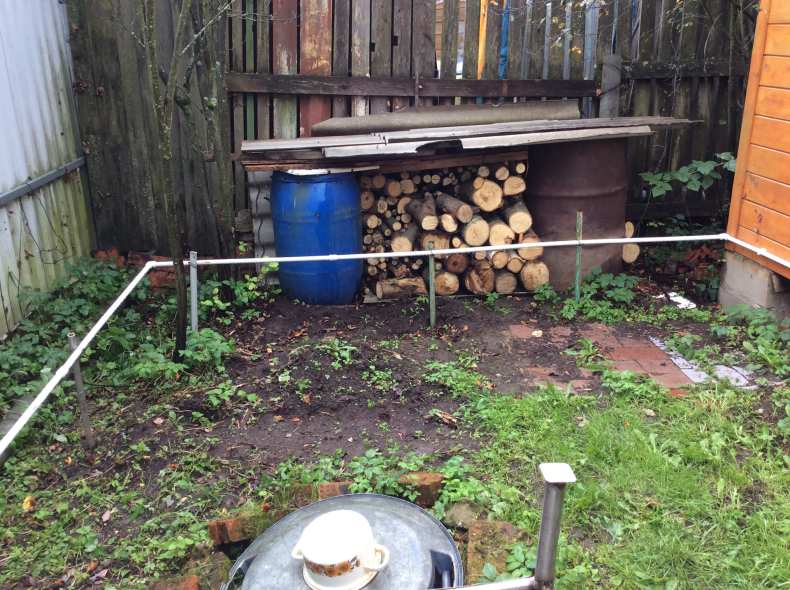

Разводка труб поверх земли
Гусак из труб ПВХ для набора воды в ведро
Укладка летнего водопровода в грунт
Системы с накопительным баком
Нюансы прокладки труб системы
Летнего водопровода будет вполне достаточно для элементарных бытовых и сельскохозяйственных нужд в масштабах одного дачного участка. Но если вы привыкли к комфорту, используете дачу как место для отдыха и хотите пользоваться водой так же, как и дома, в черте города, тогда лучше сделать на даче зимний вариант водопровода.
Зимний водопровод – система гораздо более сложная. Должно быть учтено все – от естественного уклона рельефа местности до глубины промерзания грунта. Обязательно наличие насоса для обеспечения напора воды. Словом, дачный водопровод зимнего типа ничем не отличается от системы водоснабжения жилых частных домов.
Галерея изображений
Фото из
Наружные ветки зимнего водопровода прокладывают ниже глубины сезонного промерзания грунтов. Система обычно менее разветвлена и включает один наружный водоразборный кран
Оборудование автоматизированной системы водоснабжения располагают в утепленном кессоне, заглубленном ниже глубины промерзания
Если нет возможности обустроить кессон на улице, оборудование устанавливают в отапливаемых помещениях в доме
Внутри дачной постройки разводка труб производится по стандартным для всех систем правилам
Нюансы прокладки зимнего водопровода
Оборудование в утепленном кессоне
Гидроаккумулятор и фильтры на кухне
Внутренняя разводка дачного водоснабжения
Насосное оборудование
Насосная часть считается одной из самых сложных во всей системе водоснабжения, поэтому важно отнестись к ней с большой внимательностью
Стоит обратить внимание на такие детали, как:
- Для артезианских скважин нужен глубинный насос.
- Для скважин на песок нужны погружные насосы, хотя иногда используются и поверхностые.
- Колодцам подойдут и глубинные, и поверхностные насосы.
Помимо этих характеристик по конструкции нужно обращать внимание и на другие. Потому что помимо всего есть ещё и технические характеристики, учитывающие производительность и напор
Внимание также обращают и на перепады высот, удалённость источника воды от дома, глубину источника.
Ко всему прочему стоит обратить внимание, что насосные станции иногда удобнее, чем перекачивающие машины. Однако, они создают больше шума, поэтому требуют установки в подвальных помещениях
Кроме того, есть ограничение по расстоянию. До воды от насоса не должно быть больше 8 метров.
Какие источники воды используются для летнего водопровода
Первостепенная задача при обустройстве летнего водопровода — выбор водоисточника.
Виды источников воды для летнего водопровода:
- Центральная магистраль.
- Колодец.
- Скважина.
- Естественный водоем.
- Резервуар для дождевой воды.
Центральное водоснабжение
Идеальный вариант. Чтобы подключиться к стальной магистральной трубе прямо под давлением, используют накладной тройник (седелку). Он устанавливается на точке ввода и закрепляется болтами. После чего в него монтируют шаровой кран на фумнитке. Через кран при помощи дрели высверливают отверстие в центральной трубе и сразу закрывают кран.
Естественные водоемы
Водоемы – речка, озеро, пруд. Недостаток использования открытых водоемов для дачного водопровода заключается в необходимости очистки воды от посторонних примесей.
Скважины
Существует два вида скважин, предназначенных для водозабора – артезианская и песчаная.
Для песчаной скважины потребуется фильтрационное оборудование из-за большого содержания песка и глины. Скорость подачи воды в среднем примерно два кубометра в час, что вполне достаточно для дачных участков и небольших загородных домов.
Вода в артезианской скважине поднимается на поверхность под действием давления. Получаемое количество воды составляет 10 кубометров в час. Дополнительное преимущество артезианской скважины — более чистая вода за счет глубокого бурения. Такие скважины долговечны: в среднем срок службы составляет 50 лет.
Колодец
Глубина колодца зависит от уровня грунтовых вод и обычно не превышает 15 м. К недостаткам колодца относится содержание множества вредных примесей и небольшое обеспечение водой – в час примерно 200 литров.
Резервуар для сбора дождевой воды
В качестве резервуаров для сбора талой и дождевой воды используются бассейны или искусственные прудики, пластмассовые и металлические емкости: баки, бочки, чаны. К ним прокладывают дренажные трубы или подводят водосточные кровельные трубы. Воду из емкостей на зиму можно не сливать, а чтобы стенки резервуара не размерзлись, помещают несколько пластиковых бутылок, наполовину заполненных водой или песком.
Какие материалы, приборы и инструменты требуются для обустройства летнего водопровода
Для монтажа летнего водопровода на дачном участке потребуются следующие материалы и инструменты:
- Трубы и шланги.
- Фитинги и тройники.
- Муфты компрессионные с наружной резьбой (20; 1/2).
- Разводной ключ, газовый ключ, гаечные ключи № 17-24.
- Специальный резак для пластиковых водопроводных труб или ножовка по металлу.
- Лопата.
- Лом.
- Паяльник. Если планируется соединять трубы путем сварки, вместо фитингов и газового ключа используют специальный электрический паяльник. Стоят паяльники недорого, а в некоторых строительных магазинах даже выдаются напрокат.
- Шаровой кран 1/2.
- Уголок компрессионный 20 мм.
- Тройник компрессионный 20 мм.
- Седелка 63 (1/2).
- Фумнитка.
- Разводной ключ, газовый ключ и гаечные ключи № 17-24.
- Шлифовальная бумага.
- Нож, рулетка, карандаш.
Трубы
Трубы для сборки летнего водопровода на среднестатистическом дачном участке площадью 10 соток предпочтительнее пластиковые или полиэтиленовые (диаметр 20-25 мм, протяженность 100м). Надежное бесперебойное водоснабжение во многом зависит от качества труб. Хорошо себя зарекомендовали полипропиленовые трубы зеленого цвета от «Баннингер» диаметром 25мм. Они дороже традиционных белых труб, зато устойчивы к температурным перепадам и выдерживают даже морозы.
Шланги
Вместо труб можно использовать шланги.
Резиновые шланги с толстыми стенками, армированными капроновыми волокнами прочнее и долговечнее, они надежно прослужат в течении 15 лет.
Фитинги и тройники
Разводка труб летнего водопровода выполняется с помощью тройников, а для соединения пластиковых труб лучше всего подойдут специальные фитинги. Использование фитингов позволяет собрать дачный водопровод всего за один день. При этом стык получается герметичным, а при необходимости конструкция легко разбирается.
Практический пример прокладки водопровода
Рассмотрим пример водоснабжения дома из скважины и колодца. Это оптимальный вариант, позволяющий исключить риск пересыхания или перемерзания источника. Прокладка водопроводной трубы в этом случае включает нескольких этапов:
1. Вручную или механизированным способом копаем траншею глубиной 1,5-1,6 метра (глубина промерзания грунта в средней полосе России).
Уклон траншеи делаем от дома в сторону колодца. Он должен быть таким, чтобы труба прошла через фундамент (прокладка водопровода ниже подошвы фундамента не допускается строительными нормами).
2. Перфоратором сверлим отверстия для пропуска труб в скважину и колодец. Для этой работы нужно купить бур достаточной длины и диаметра с твердосплавной коронкой.
3. Перед тем, как завести воду в дом из скважины или шахтного колодца нужно определиться с материалом, из которого изготовлены трубы. Мы рекомендуем купить трубы диаметром 32 мм из полиэтилена низкого давления (ПНД).
4. Заводим концы пластиковых труб в колодец и скважину. К трубе, которая входит в колодец крепим угловой фитинг (колено). К нему подключаем вертикальный участок трубы, на конце которого крепится сетчатый фильтр и обратный клапан.
5. Трубы от скважины и колодца соединяем вместе скотчем или пластиковыми стяжками, после чего надеваем на них утепляющий рукав из вспененного полиэтилена. Сколько стоит такой утеплитель, вы можете узнать на любом сайте сантехники.
На участке траншеи, где ее глубина меньше отметки промерзания грунта между трубами нужно заложить греющий кабель и надеть на них утеплитель.
6. Для предохранения труб от продавливания острыми камнями их можно прикрыть старыми кирпичами, уложив их по всей длине водопровода.
Засыпаем траншею землей. Через несколько недель она уплотнится и осядет. После этого на трассу водопровода нужно подсыпать еще немного грунта, чтобы выровнять ее с участком.
7. Теперь, чтобы провести воду в дом из колодца нам остается пробить отверстие в фундаменте и завести через него трубы в подвал, где находится насосная станция. К ней подключается труба, идущая из колодца.
Водопроводная магистраль от скважины должна подключаться к гидроаккумулятору (в данном случае труба из скважины проводится как запасной вариант и ее подключение не производится).
8. От насосной станции и гидроаккумулятора вода через металлопластиковые трубы заводится в хозяйственно-бытовые помещения дома (кухню, туалет и душевую кабину).
9. Завершающий этап — благоустройство колодца. Занимаясь этой работой попутно нужно провести анализ воды, чтобы точно определиться с системой ее очистки.
Отдельный навес колодцу, воду из которого качает насосная станция, не нужен. Однако, для придания этому сооружению эстетичного внешнего вида, можно построить над ним двускатный козырек из металлочерепицы или поликарбоната. Оголовок колодца нужно накрыть крышкой из доски или OSB плиты, чтобы в воду не попадала пыль, насекомые и листья.
Плоская речная галька – отличная и недорогая отделка для бетонного кольца колодца. Ее крепят на обычном цементном растворе, вдавливая в него камень.
Организация зимнего водоснабжения
Система зимнего водоснабжения по своему составу мало чем отличается от летнего водопровода. В неё также входят следующие элементы: насос, водопроводные трубы, накопительный бак или гидроаккумулятор, сливной клапан.
При этом устройство зимней системы требует соблюдения некоторых правил.
Шаг #1 — утепляем насос для водоснабжения
Насос и питающий его кабель нуждается в утеплении. Для теплоизоляции насосной станции можно использовать готовые теплоизоляционные системы или соорудить кожух самостоятельно, используя минеральную вату, пенопласт или другие утеплители.
Место соединения насоса и водопроводных труб (приямок) также требует утепления. Обычно размеры приямка составляют 0,5 х 0,5 х 1,0 м. Стены приямка облицовываются кирпичом, а пол покрывается слоем щебня или бетонной стяжкой.
Оборудование, входящее в систему зимнего водопровода, не нуждается в утеплении, если расположено в приямке ниже уровня промерзания грунта
Шаг #2 — теплоизолируем гидроаккумулятор
Накопительный бак или гидроаккумулятор также должен быть утеплён. Бак выполняет функцию накопителя, позволяя системе водоснабжения работать бесперебойно.
При отсутствии накопительного бака система будет периодически отключаться, что приведёт к изнашиванию всех её элементов.
Для теплоизоляции гидроаккумулятора можно использовать следующие виды утеплителей:
- пенопласт или пенополистерол;
- минеральная и базальтовая вата;
- пенополиуретан и вспененный полиэтилен;
- рулонные мелкоячеистые утеплители с фольгированным слоем.
Процесс утепления заключается в устройстве внешней обшивки гидроаккумулятора с последующей отделкой конечным материалом при необходимости.
Если есть возможность, то желательно техническое помещение, в котором располагается гидроаккумулятор, утеплить. Этот шаг станет дополнительной подготовкой к зиме
Шаг #3 — заботимся о водопроводных трубах
Для утеплённого зимнего водопровода при глубине его укладки 40-60 см наилучшим вариантом будет выбор полиэтиленовых труб низкого давления.
В сравнении с металлическими они имеют следующие преимущества:
- не подвержены коррозии;
- низкий удельный вес;
- просты в монтаже;
- значительно дешевле по стоимости.
Диаметр труб рассчитывается исходя от планируемого водопотребления ещё на стадии проектировании системы водоснабжения.
Водопотребление зависит от количества проживающих в доме человек, наличия приборов-водопотребителей, объёма воды, используемой для полива и ухода за животными и других факторов.
Например, труба диаметром 25 мм имеет пропускную способность – 30л/мин, 32 мм – 50 мл/мин, 38 мм – 75 л/мин. Наиболее часто для дачных и загородных домов площадью до 200 м² используют трубы ПНД диаметром 32 мм.
А подробнее о том, как выбрать утеплитель для водопроводных труб читайте далее.
Шаг #4 — ставим сливной клапан и реле давления
Сливной клапан необходим для консервации системы, благодаря нему вода может сливаться в колодец. При небольшой длине водопровода, сливной клапан можно заменить обходной сливной трубой.
Реле выполняет функцию поддержания давления в водопроводе, обеспечивая его бесперебойную работу и не допуская разрывов и застоя воды. При достижении максимального показателя наполненности труб реле давления отключит насос.
Монтаж реле давления и сливного клапана не сложный, главное – это придерживаться схемы, рекомендованной производителем оборудования
Летний водопровод на даче своими руками — этапы работ по монтажу
Последовательность действий при устройстве водопровода выглядит примерно следующим образом:
- Составляется подробная схема сети в привязке к плану участка. На ней отмечают не только оборудование (краны, дождевальные головки и пр.), но и все детали трубопровода – тройники, уголки, заглушки и т.д. Основную разводку, как правило, делают трубой диаметром 40 мм, а отводы к точкам водоразбора – диаметром 25 или 32 мм. Указывается глубина траншей. В среднем она составляет 300 – 400 мм, но если трубопроводы будут располагаться под грядками или клумбами, здесь глубину заложения следует увеличить до 500 – 700 мм – во избежание повреждения культиватором или лопатой. Необходимо, также, продумать, как система будет дренироваться. Обычно трубы прокладывают с уклоном в сторону источника или врезки в централизованный водопровод. В самой нижней точке необходимо предусмотреть установку сливного вентиля. Количество и расположение водоразборных кранов предусматривают таким образом, чтобы полив всего участка можно было осуществить с помощью коротких отрезков шланга длиной от 3 до 5 м. На стандартных шести сотках их может быть от 7 до 10.
- На основании схемы составляется спецификация, по которой будет производиться закупка оборудования и материалов.
- Если запитку дачного водопровода предполагается делать от централизованной сети, необходимо произвести врезку. Самый простой способ, который, к тому же, не требует отключения воды, — основан на применении специальной детали – седелки. Она представляет собой хомут с уплотнителем и резьбовым патрубком. Седелка устанавливается на трубу, затем на ее патрубок навинчивают шаровый кран и прямо через него проделывают отверстие в стенке трубы. После этого кран сразу закрывают.
- Далее подготавливают траншеи для укладки труб.
- Осуществляют сборку системы, соединяя трубопроводы с кранами и другими элементами посредством фитингов.
- Готовый водопровод следует испытать на герметичность, подав в него воду и понаблюдав некоторое время за состоянием соединений.
- Остается закопать траншеи.
Полезные советы
При эксплуатации схемы дачного водопровода вам пригодятся следующие рекомендации:
- Для обогрева водопровода зимой лучше подойдет саморегулирующий греющий кабель. Он дороже резистивного, но экономичнее в эксплуатации и его удобней монтировать.
- Прежде чем закапывать коммуникации, нанесите их точную привязку на плане участка. Сделайте фото узлов и труб, скрываемых в земле или за отделкой. Распечатайте и сохраните. Пригодится на будущее в случае ремонта или реконструкции.
- Пластик нельзя отогревать открытым огнем паяльной лампы. На случай, если трубопровод перемерзнет, используйте монтажный фен. Помимо прогрева коммуникаций прибор еще пригодится и для других хозяйственных нужд.
- Чтобы автоматически перекрывать подачу воды в бак запаса, не обязательно покупать дорогие поплавковые клапаны. Подойдет от простого бачка унитаза. Стоит он недорого, а служит от пяти лет и дольше.
В заключение интересное видео, из него также можно почерпнуть много интересного об устройстве водоснабжения дачи.
Установка водопровода на даче
Установка водопровода на даче на основе собственной скважины – оптимальный способ водоснабжения.
Первый этап работ включает в себя бурение скважины, ее укрепление и подведение трубопровода.
Большинство владельцев предпочитают обращаться к услугам компаний по разработке грунта до водоносного слоя – бурению скважин «под ключ». Специалисты должны определить глубину залегания грунтовых вод и рассчитать примерный дебит (доступный объем воды) источника.
От него зависит целесообразность сооружения полноценной системы водоснабжения дома. В некоторых районах воды из-под земли хватает только для полива участка, но обычно дебит скважины позволяет проживать на даче семье из 2-3 человек.
В зависимости от режима пользования водой, можно выбрать один из двух типов водопровода: сезонный (разборный) и внесезонный (капитальный).
Сезонный водопровод
Первый тип – это упрощенный вариант, который используется для орошения участка. Его монтируют на основе системы пластиковых труб и шлангов, соединяемых между собой по периметру садово-огородного участка. Осенью по окончанию полевых работ воду сливают, а водопровод разбирают до наступления тепла.
Капитальная водопроводная система
Устанавливается для круглогодичного пользования. Часто – по тому же принципу, что обычное водоснабжение частного дома.
Трубы из скважины проводятся к дому подземным способом, их прокладывают в траншеях ниже глубины промерзания грунта.
Оборудование капитального трубопровода – трудоемкий и затратный по части ресурсов процесс. Для его установки требуется несколько типов оборудования:
- скважинный насос;
- трубы;
- контрольно-измерительное оборудование (реле давления, манометр);
- фильтры для воды;
- гидроаккумулятор.
5 этап – Насос для водоснабжения из колодца
Подачу воды с колодца можно организовать с помощью насоса. Насосы для водоснабжения частного дома из колодца бывают двух видов:
Погружной насос. Они погружены в воду (частично или полностью). Характеризуются бесшумной работой и большей эффективностью работы. Последнее обеспечивается самим способом подачи воды. Давление создается водой, а не разреженным воздухом. Позволяет подавать воду с глубины до 20 м. Колодцы с погружным насосом не нужно консервировать на зиму. Вода опускается по трубе самостоятельно, ее не нужно откачивать.
Поверхностный насос. Эксплуатируется на глубине, которая не превышает 10 м.
Чтобы понять, какой насос лучше для водоснабжения из колодца необходимо ознакомится с условиями выбора
| Параметр | Определение |
|---|---|
| Глубина колодца | Определяется с помощью отвеса. Учитывается расстояние от верхнего кольца до воды. |
| Ширина колодца | Определяется диаметр. Чтобы можно было вычислить кубатуру воды |
| Качество воды | Влияет на срок службы насоса |
| Сезонность эксплуатации | Не все насосы можно эксплуатировать при минусовой температуре |
| Уровень воды (статический) (см. рис.) | Учитывается расстояние от поверхности земли до воды. Замер нужно проводить утром. |
| Высота водяного столба | Для этого от глубины колодца нужно отнять статический уровень |
| Уровень воды (динамический) или дебет скважины | Для его определения откачивают воду из колодца. Точка, в которой вода прекратит снижение определит динамический уровень воды |
На основании перечисленных параметров можно сделать правильный выбор с точки зрения мощности и производительности насоса.
Выбор насоса определяет необходимость в устройстве системы с гидраккумулятором (бак для воды). От обязательной при прерывистой подаче воды. В этом случае вода закачивается периодически в бак. После гидроакумулятора устанавливается тройник, он распределяет воду по пользователям.
На практике водоснабжение организовывается с помощью насосной станции, которая может быть расположена в доме, в отдельном здании или же в кессоне.
Главные требования к месту установки насосной станции для подачи воды в дом:
- отсутствие резких перепадов температуры;
- минимальная температура не ниже +2оС.
Как работает насосная станция для колодца?
Принцип устройства водоснабжения частного дома и дачи из колодца с использованием насосной станцииНасосная система, которая включает в себя насос, гидроаккумулятор и реле имеет следующий принцип действия.
Насос подает воду в гидроаккумулятор. Задача реле отслеживать уровень давления. Когда он понижается до отметки 2,2 до 4 атм. (в зависимости от модели насоса), реле реагирует и включает насос. Таким образом, возобновляется подача воды в гидроаккумулятор. Давление в системе повышается и реле опять отключает насос. Некоторые насосные станции оборудованы дополнительно сухим реле. Его предназначение – отключать насос, если уровень воды в колодце находится ниже допустимого для данной модели насоса.
Выбор источника водозабора
В сельской местности питьевую воду можно получить из общей магистрали, колодца или скважины. Первый вариант доступен крайне редко, поэтому дачники оборудуют собственный источник.
Водяная скважина
Скважина – оптимальный вариант снабжения дачного дома водой. Сооружение более затратное, чем колодца, но дебит намного больше, качество воды выше. Нанимают бурильщиков с оборудованием или делают своими руками с помощью самодельных приспособлений.
Водопровод из колодца
На большинстве участков устраивают колодец. Его глубина разная, зависит от расположения подземных вод. Если не превышает 15 м, роют колодец: строительство дешевле, чем бурение скважины. Дебит не превышает 200 л, есть риск, что вода окажется загрязненной нитратами, бактериями, тяжелыми металлами. Понадобится устраивать качественную фильтрацию.
Колодец просто обслуживать, нормальное состояние поддерживается без ощутимых затрат. Основной недостаток в том, что источник не всегда может обеспечить необходимым объемом воды. 200 л/ч – это показатель самого хорошего колодца, чаще оказывается меньше. Требуется рассчитать, сколько воды понадобится, сможет ли источник обеспечить такой объем.
Система водоснабжения: План
Все предполагаемые монтажные работы необходимо планировать заранее. Это поможет сэкономить время и средства, а также собственные силы для осуществления задуманного.
Составление схемы не займёт много времени, зато в случае неполадок она поможет быстро найти и устранить все неисправности. На ней следует указать:
- Все важные объекты, находящиеся на территории садового участка. Это может быть баня, колодец кустарники, огородные грядки и другие.
- Сделать чертёж планируемого водопровода.
- Рассчитать точное расстояние от источников воды до мест ее забора и кранов.
Стоит определиться с точным расположением точки потребления:
- В доме (установка сантехники).
- Снаружи (для удобного полива).
- Отдельные коммуникации, которые ведут к кранам, бане, огороду и кухне.
Наземная система самая лёгкая в установке. Прокладывать её следует вдоль дорожек, ливневых каналов и оград.
Подземная конструкция требует дополнительных специальных инструментов и материалов для её утепления. Глубина траншеи может быть 30-40 сантиметров, а под грядками – 50-70 сантиметров. Такую глубину делают с целью защиты от повреждений и сохранения целостности.
Выбор источника воды
Водоснабжение на даче предполагает подключение к какому-либо источнику. Вариантов не так уж и много – естественный водоем или искусственный. Это влияет на протяженность водопровода и тип насоса.
Водоемы
Такой вариант встречается довольно редко, так как вода в местном озере или ставке не является питьевой. Но если вода требуется только для полива, ее не слишком высокая чистота препятствием не является.
Родник – редкий случай, но если он есть, нужно пользоваться. Вода в роднике проходит систему естественной очистки, пригодна для питья и для полива. Иначе обстоит дело с родниками в низинах. Это, скорее всего, просто выход грунтовых вод, такая жидкость для питья непригодна.
Ставок, озеро, река – можно и сегодня встретить озеро настолько чистое, что его воду можно пить. Но в большинстве случаев водоемы служат источниками технической воды. Плюс бюджетного решения – неиссякаемые запасы. Минус – водоемы зимой замерзают, что затрудняет обслуживание оборудования.
Водоснабжение из озера или родника выгодно только при не слишком большей удаленности от дома.
Скважины
Представляет собой очень глубокую и узкую яму, пробуренную до водяного горизонта. При хорошей наполненности вода может подниматься самотеком, без насоса, но это редкость. В зависимости от глубины различают несколько вариантов:
- Грунтовая – берет воду из верхнего слоя под грунтовыми пластинами. Эта жидкость чаще всего загрязнена, включает большое количество механических и химических примесей. Используется только как техническая.
- Песчаная – извлекает воду с глубины в 35–50 м, из песчаного слоя. Жидкость проходит песчаный фильтр, так что становится питьевой, хотя и не в любой местности. Песчаная скважина дает ограниченное количество воды, объем ее летом может быть заметно меньше, чем зимой. Водозаборная скважина может затапливаться, как и колодец. Служит до 20 лет.
- Артезианская – подает воду из известкового слоя и ниже, то есть с глубины более 200 м. Этот водоносный слой обеспечивает практически неограниченный объем жидкости. Вода, прошедшая через известковые и каменные фильтры исключительно чиста и холодна. Служит скважина до 50 лет.
Колодцы
Наиболее популярное решение, но только в местности, где водоносный слой располагается на глубине не более 15 м. Допускается рыть колодцы и большей глубины, но обслуживание их сложнее.
Для подачи воды нужен насос. Конструкция его может быть совсем простая. Мощность зависит от необходимого объема воды.
Колодцы летом зачастую мелеют, поэтому доступный объем жидкости в зимнее и летнее время различается. Кроме того, колодцы нужно периодически чистить.
Скважина
Нередко водоносные слои залегают ниже глубины 15 м. В таком случае хозяевам дачного участка понадобится бурить скважину. Такие сооружения могут быть «на песке» или «на известняке». Первый вариант намного дешевле, быстрее и проще. С бурением такой скважины при наличии необходимого инструмента вполне справится даже неопытный человек. Для обустройства этой точки водозабора понадобится стальная обсадная труба (125-133 мм в диаметре), фильтр-сетка и насос. Подобная скважина способна обеспечить водой в объеме 1 куб в час. Этого, судя по отзывам хозяев, вполне хватает для дачного участка.
Минусом скважины «на песок» является недостаточно чистая вода, что со временем (4-5 лет) приводит к заиливанию такой точки водозабора.
Скважина «на известняк», или, как ее еще называют, «артезианская», обойдется дачнику в круглую сумму. Причем пробурить ее самостоятельно хозяевам вряд ли удастся. Однако прослужит она 30-75 лет. Конкретный период будет зависеть от концентрации и количества взвесей в грунтовых водах. Выдает такая точка от 5 до 100 кубов в течение часа.
Водоснабжение из колодца или скважины
Как выглядит организация водоснабжения частного дома от скважины или колодца?
Схема с погружным насосом и гидроаккумулятром
Схема водоснабжения включает:
| Изображение | Описание |
Скважинный погружной насос | Скважинный насос, подающий воду с глубины. Напор на выходе насоса рассчитывается как сумма глубины водозабора, высоты верхней точки водоразбора над грунтом, запаса на избыточный напор (не менее 5 метров) и на компенсацию гидравлических потерь в трубопроводе (очень грубо — 1 метр на 10 метров длины водопровода). |
Пружинный клапан ДУ 20 | Обратный клапан. Он ставится на вводе сразу после насоса и не позволяет воде сливаться обратно в грунт при его выключении. |
Автоматика управления насосом | Автоматика управления насосом с датчиком давления. Она включает и выключает прибор при его пороговых значениях. |
Мембранный гидроаккумулятор | Гидроаккумулятор. Его задачи нами уже упоминались: сглаживание скачков давления и экономия ресурса насоса. |
Как работает такая схема — догадаться нетрудно:
- При включении насоса давление в гидроаккумуляторе и водопроводе растет до тех пор, пока насос не отключит автоматика;
- Как только количество атмосфер в контуре водоснабжения достигнет заданного значения, автоматика отключает питания насоса, после чего обратный клапан перекрывает воде обратный путь в скважину;
- При водоразборе давление медленно падает вплоть до достижения нижнего порогового значения, при котором автоматика включит питание скважинного насоса.
Схема подачи воды из скважины
Схема с насосной станцией
Устройство насосной станции нам уже знакомо: насос в гидроаккумулятором и автоматикой на общей станине. Обратный клапан перемещается на всасывающий патрубок, а выходной патрубок станции подключается непосредственно к водопроводу.
Водоснабжение из колодца с насосной станцией
Все просто и понятно.
Казалось бы, такая схема гораздо практичнее водоснабжения с погружным насосом. Но не тут-то было: насосная станция может поднять воду с глубины не больше 8-9 метров.
Почему?
Да потому, что перепад давления в одну атмосферу (то есть разница в давлении между воздухом на уровне поверхности планеты и абсолютным вакуумом) соответствует высоте водяного столба в 10,3 метра. Выше вода не поднимется. Физика, знаете ли. А давлению во всасывающем патрубке поверхностного насоса далеко до вакуума.
Расчет высоты водяного столба при перепаде в 1 атмосферу
Схема с емкостью, скважинным насосом и самотечным водопроводом
