Отопление по системе Тихельмана — в чем его преимества

Схема подключения лучевой разводки

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.

Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.

Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Предварительный этап

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

  • определить места расположения радиаторов;
  • выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
  • изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
  • составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

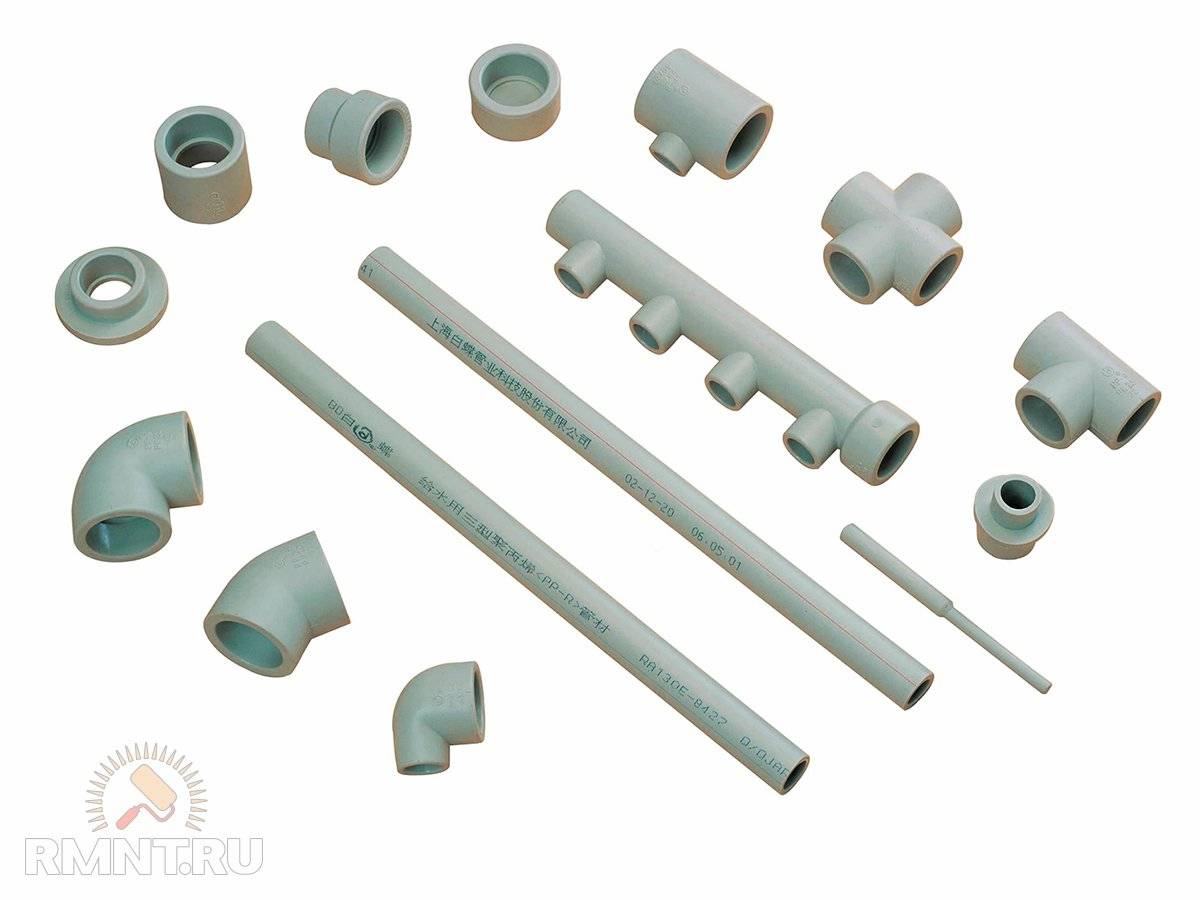

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.

Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным

Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений

При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.

Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

Разные решения тупиковых отопительных систем

Существует два варианта тупиковой схемы отопления: вертикальная и горизонтальная. Горизонтальное решение с нижней разводкой – это классика, а вертикальная трубная разводка применяется для двух- или трех этажного дома. Если дом имеет два этажа, то при небольшом общем количестве радиаторов разводка отопления будет выглядеть как, как показано на рисунке ниже:

Обе ветки начинаются сразу от котла: одна запитывает первый этаж, вторая – верхние радиаторы, образуя вертикальный стояк с переходом на горизонтальную трубу подачи. Такая схема работает устойчиво, если радиаторов в каждой ветке будет не больше десяти, а при правильно рассчитанных и подобранных диаметрах труб и количестве секций в радиаторах балансировать теплоотдачу нет нужды – достаточно в каждой ветке (нижней и верхней) установить вентили автоматическими регуляторами давления для балансировки.

Если тупиковая система отопления будет применяться в трехэтажном доме, то нужно будет просто добавить еще одну ветку подачи и обратки – для третьего этажа. То есть, все ветки трубной разводки будут включены параллельно относительно котла. Но при большом количестве радиаторов отопления, или при существовании сложной архитектуры помещений рекомендуется реализовать тупиковую вертикальную систему отопления:

Реализуется такая отопительная схема просто: прокладываются два горизонтальных трубопровода отопления, и к ним в нужных точках подключаются вертикальные трубы стояков, которые поднимаются на верхние этажи. На схеме показано, что радиаторы стоят ровно друг над другом, но на практике между ними можно допускать небольшое смещение, если смотреть в разрезе относительно этажей. Если радиаторы друг относительно друга будут разведены по вертикали на большое расстояние, то придется к каждому из них прокладывать дополнительные трубы. В один стояк должно врезаться не более двух радиаторов, но, если их потребуется больше, то нужно будет делать балансировку каждой дополнительной горизонтальной ветки, идущей к радиатору.

Схема вертикального тупикового отопления, показанная на этом рисунке, работоспособна только для системы с принудительной циркуляцией, так как подача идет снизу. Для реализации такой же схемы, но с естественным передвижением теплоносителя, нужно будет переделывать подачу жидкости по верхней схеме разводки, что приемлемо не для каждого малоэтажного дома.

Мнение владельцев загородных домов о системе

Как считает большинство хозяев загородной недвижимости, схема эта действительно очень эффективная — петля Тихельмана. Отзывы такая система заслужила просто отличные. В доме при правильном ее проектировании и сборке устанавливается очень комфортный микроклимат. При этом само оборудование системы редко ломается и служит долго.

Хорошо отзываются о петле Тихельмана не только владельцы жилых домов, но и хозяева дач. Система отопления в таких зданиях в холодное время года зачастую используется нерегулярно. Если разводка выполнена по тупиковой схеме, при включении котла помещения прогреваются крайне неравномерно. С попутной системой таких проблем, конечно же, не возникает. Но обходится сборка отопления по такой схеме действительно дороже чем по тупиковой.

Система трубопроводов

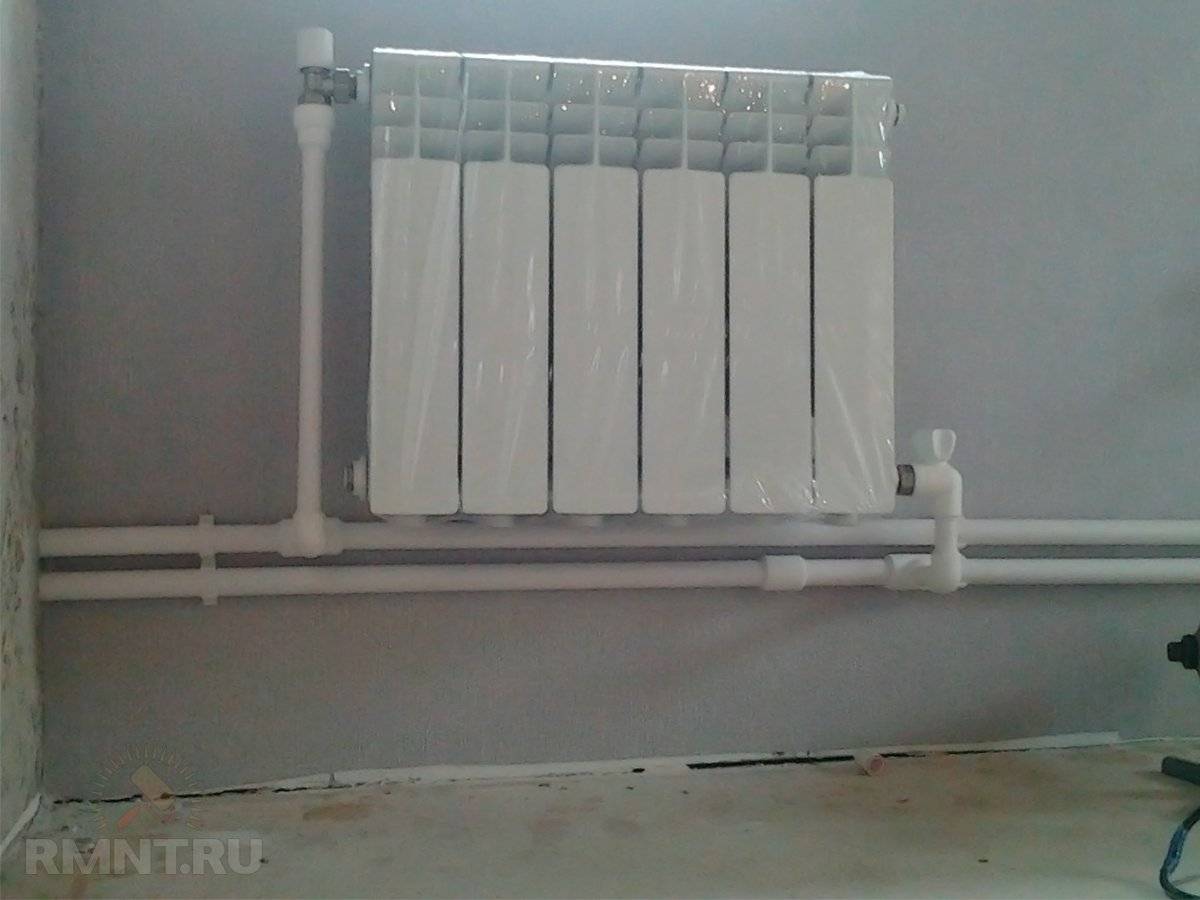

Как верхнюю, так и нижнюю разводку петли Тихельмана принято выполнять трубами PPR. Если требуется скрытая прокладка труб, рекомендуется использовать систему PEX с надвижными фитингами. Если прокладка труб выполняется в плотных основаниях, следует использовать теплоизоляционную оболочку.

Система отопления Тихельмана для одноэтажного дома выполняется крайне просто. Трубопровод подачи теплоносителя пролегает от теплового узла вдоль всей радиаторной сети. Номинальный условный проход трубы сохраняется вплоть до предпоследнего радиатора в ряду, после чего выполняется переход на диаметр подключения радиаторов, обычно это 20 мм полипропилен или 16 мм PEX. Трубопровод возвратного тока прокладывается в том же порядке, но навстречу подаче, то есть первый радиатор по направлению тока горячего теплоносителя подключается заниженным диаметром.

Если система Тихельмана устраивается на нескольких этажах, требуется монтаж вертикального стояка. Магистральная труба подачи следует до самой высокой точки, откуда выполняется ответвление для запитки верхнего этажа. После этого магистраль разворачивается вниз, на этом участке осуществляется врезка подачи для всех нижних этажей. Общий трубопровод возвратного тока выполняется по аналогии с двухтрубной системой со встречным движением теплоносителя, то есть попросту выполняет роль сборной магистрали.

Диаметр труб для петли Тихельмана рассчитывается по общим методикам теплотехнического расчёта, основанных на выборе оптимального значения Kvs магистральных труб. При этом желательно, чтобы по ходу движения теплоносителя не происходило ступенчатого занижения условного прохода, иначе естественная балансировка системы будет не столь качественной. В системах с протяженностью разводящих трубопроводов до 120 м оптимальным считается условный проход магистральных труб не менее 270 мм2, а для труб подключения радиаторов — порядка 130 мм2.

Область применения петли Тихельмана

Система Тихельмана в двухэтажном доме не всегда оправдана, потому что характеризуется большим расходом материалов. При такой разводке материалоемкость существенно повышается, если радиаторную сеть не получится расположить по периметру постройки, то есть завернуть в кольцо. Кольцевой разводке могут мешать дверные проемы или высокие остекленные фронтоны с окнами в пол.

В таком случае нужно укладывать еще один трубопровод для возвращения теплоносителя в котельную. Из-за удлинения петли приходится повышать сечение магистрали или выбирать циркуляционный насос большей производительности.

Чтобы сократить расход теплоносителя, уменьшают сечение трубопровода на участке подключения первых радиаторов. В этом случае на последующих участках удается сохранить достаточный напор. Но при большом количестве приборов, установленных на значительном расстоянии друг от друга, придется сильно уменьшать сечение трубопровода, что не позволит радиаторам нормально выделять тепло. Если проблему решать насосом высокой производительности, то в системе образуется шум.

Виды разводки труб и построения систем отопления

Виды системы отопления определяются пространственным размещением радиаторов и трубопровдов.

Различают схемы компоновок:

  • горизонтальную или вертикальную;
  • верхнюю или нижнюю разводку;
  • с прямым и обратным течением теплоносителя;
  • разводок труб до радиаторов – тупиковые, лучевые, кольцевые.

Каждому виду и их комбинациям присущи качественные характеристики, определяющие выбор в зависимости от условий эксплуатации.

Верхняя или нижняя разводка

Схема двухтрубной системы отопления с верхней разводкой. Верхняя разводка может быть обустроена в системах с гравитационной и принудительной циркуляцией, а также в их комбинированном варианте. Горячий теплоноситель по центральному стояку подаётся в верхнюю горизонтальную трубу из которой происходит распределение по стоякам. Трубы располагают под потолком верхнего этажа.

ПреимуществаНедостатки
Разница в давлении позволяет использовать большое количество радиаторовЧасть тепла трубы отдают в верхней части помещения, что снижает эффективность
Подходит для различных схем построенияТребуется разводка большого диаметра, что дороже
Низкое гидравлическое сопротивлениеВнешний вид не подходит для части интерьеров
Возможность установки терморегуляторов на каждый радиатор или стоякРасширительный бак иногда придётся выносить на неотапливаемый чердак и осуществлять качественное утепление
Невысокое давление в сети (до 3-4 атм) подходит для любых типов радиаторов, в том числе алюминиевыхДля монтажа тёплого пола потребуется дополнительное оборудование

Диаметр труб и протяженность контуров увеличивает объём теплоносителя, для перекачки которого покупают мощные насосы.

Схема двухтрубной системы отопления с нижней разводкой.

Системы с нижней разводкой отличаются расположением подводящей трубы и обратки ниже уровня радиаторов.

Преимущественно такие схемы используют в системах с принудительной циркуляцией.

Достоинства нижней разводки:

  • трубопроводы можно скрыть в полу или стенах;
  • не требуется делать общий стояк, что позволяет организовать отопление первого построенного этажа, а второй и последующий оборудовать в по мере необходимости;
  • установив коллекторы, можно организовать систему «тёплый пол».

Пример коллекторного узла, распределяющего теплоноситель по контурам «теплого пола». Среди недостатков пользователи отмечают частые завоздушивания, а монтажники – трудности с первоначальной настройкой и балансировкой.

Вертикальная и горизонтальная разводка

Схема горизонтальной и вертикально разводки двухтрубной СО. Горизонтальная и вертикальная схема отличаются наличием главного стояка.

Вертикальные типы в основном применяют в многоэтажных зданиях. Горизонтальный вид подходит для строений любой этажности, при обустройстве учитывают конструкцию и подбирают насос необходимой мощности.

Проектировщики и монтажники различают несколько принципиальных схем разводки труб в системах отопления.

Три принципиальных схемы разводки труб.

Тупиковая схема монтируется в большинстве загородных домов и имеет ещё одно название – с обратным (встречным) движением теплоносителя. К каждому радиатору подключают подающую и отводящую трубы. Циркуляция осуществляется насосом. Главное преимущество системы заключается в том, что ко всем радиаторам теплоноситель доходит одинаковой температуры, а с помощью регуляторов можно поддерживать необходимый микроклимат в каждом помещении.

Недостатки:

  • большое количество сварных и муфтовых соединений;
  • требуется профессиональный гидравлический расчёт, если в одном контуре находится больше 3-х радиаторов;
  • часто возникают шумы от движущегося теплоносителя.

Петля Тихельмана или схема с попутным движением теплоносителя используется в нижней горизонтальной разводке и позволяет скрыть трубы под напольным покрытием или в стяжке. Попутная схема по отзывам монтажников требует минимальной настройки. Петля Тихельмана отлично работает при большом количестве радиаторов, но потребует при этом увеличенного диаметра труб.

При монтаже лучевой разводки используют коллекторы, устанавливаемые на каждом этаже здания.

Схема лучевой разводки двухтрубной СО к радиаторам с нижним подключением.

Схема раздельно питает каждый радиатор и позволяет монтировать систему «тёплый пол». Важный недостаток – большие затраты на приобретение труб.

Диаметр и объем труб

Расчет диаметра и объема трубопроводов для прокладки системы является очень важным моментом установки. Делать это нужно на этапе проектирования схемы отопления, при несовпадении каких-либо размеров или параметров системы работа может затрудниться или даже отложиться. Чтобы все точно рассчитать, для начала нужно определить тепловую мощность всей конструкции из:

  • Общего объема помещения, частного дома или промышленного здания;
  • Разность между температурами снаружи и внутри комнаты;
  • Коэффициент тепла, потерянного с течением времени, непосредственно зависит от конструкции, материалов, утепления отапливаемого помещения;

Для коэффициента потерь тепла есть уже существующие определённые показатели, являющиеся зависимыми от уровня тепловой изоляции всего строения. Для случаев, когда помещение имеет лишь минимальную теплоизоляцию или ее вообще нет, коэффициент равен 3 или 4. Если здание облицовано кирпичным покрытием, показатель уменьшается до 2 или 2.9. Если степень теплоизоляции признается средней, показатель уменьшается до 1.8. Минимальным коэффициент не превышает 0.9, он появляется, когда помещение имеет действительно качественное утепление, установленные стеклопакеты, каждая входная дверь современная, максимально герметичная.

Дальше требуется определить скорость носителя тепла в трубах. Нормальным в данном случае является диапазон между 0.36 — 0.7 метра в секунду. Следуя из вышеуказанных показателей, рассчитывается диаметр труб. Обычно оптимальным размером является диаметр, равный 26 миллиметрам.

Схема устройства петли Тихельмана в доме

Если используется схема отопления Тихельмана для двухэтажного дома, то в процессе монтажа придерживаются следующих правил:

  1. Главный элемент системы – гидравлический насос.
  2. Обязательно делается общий стояк, а для каждого этажа прокладывается своя отдельная петля.
  3. На разных этажах энергопотери будут значительно отличаться, поэтому радиаторы и диаметр труб подбираются отдельно для каждого этажа.
  4. Разделительные схемы позволяют выполнять балансировку поэтажно и существенно упрощают настройку всей системы.
  5. На каждом этаже в контуре попутки должен быть установлен балансировочный кран. Для двухэтажных построек эти краны можно установить рядом в помещении котельной.

Обвязка котла

Двухтрубные системы с попутной циркуляцией теплоносителя могут быть закрытыми и открытыми.

На выходе подающего трубопровода из котла устанавливаются приборы безопасности:

  • предохранительный клапан;
  • автоматический воздухоотводчик;
  • манометр.

В открытых системах выход подающего трубопровода организовывается в виде вертикального канала, в верхней точке которого устанавливается расширительный бак. После него подающая труба идет в разводящую сеть.

На обратном трубопроводе монтируется циркуляционный насос. При определении его производительности учитывают гидравлическое сопротивление системы. Перед насосным оборудованием устанавливается фильтр грубой очистки. После насоса монтируют тройник для присоединения расширительного бака, а также манометр для определения давления в нижней точке системы. В этом же месте выводится патрубок для слива или заправки контура теплоносителем.

Схема самотечной отопительной системы с естественной циркуляцией

В качестве запорной арматуры используются шаровые краны с полным проходом. Они монтируются в следующих местах:

  • с двух сторон от насосного оборудования;
  • на заправочном патрубке;
  • на отводе расширительной емкости;
  • в тех местах, где котел подключается к контуру.

Иногда в котельной на байпасе устанавливают закрытый клапан, который срабатывает при остановке циркуляции теплоносителя. Его врезают до циркуляционного насоса. Байпас защищает систему от работы вхолостую и температурного шока.

Трубопроводы

Если монтируется отопление (петля Тихельмана для двухэтажного дома), то при выборе сечения трубопровода учитывают теплопотери и площадь помещения:

  1. Если тепловые потери не превышают 15 кВт при отапливаемой площади 150 м², то подойдут трубы, внутренний диаметр которых равен 2 см. В большинстве случаев именно они применяются для устройства внутренней магистрали в системе с количеством радиаторов не более 8 штук. При такой площади отопления подойдет насос 25-40.
  2. Если теплопотери находятся в пределах 15-27 кВт, а площадь дома не превышает 250 м², подойдут трубопроводы с внутренним диаметром 2,5 см. Это позволит оптимизировать работу насосного оборудования. При площади дома не более 250 квадратов используют насосное оборудование 25-60.

При проведении необходимых расчетов диаметр трубопровода можно уменьшить. При этом стоит учитывать, что подающий трубопровод, идущий к последнему радиатору, должен иметь сечение не менее 1,6 см.

Арматура

Для правильной работы радиаторов их обязательно укомплектовывают регулировочной арматурой. Благодаря этому температурный режим можно отрегулировать в каждой отдельной комнате.

Чтобы отрегулировать перепады давления в отопительных приборах, можно установить в каждом радиаторе отличающееся число секций. Но для этого нужно выполнить правильные расчеты. Если есть вероятность ошибки, то лучше установить на приборы регулировочные клапаны

Особенно это важно сделать на первых радиаторах с каждого края

Для балансировки петли Тихельмана могут использоваться методы статической регулировки. В этом случае вместо регулировочных клапанов используют вставки, которые уменьшают условный проход на заданную величину. Кольцевые уплотнения с разным диаметром можно изготовить самостоятельно. Они устанавливаются в месте резьбового подключения батареи.

Петля Тихельмана диаметр труб. Схема отопительной системы для дома петли Тихельмана

В основном предусматривается прокладка отопительного трубопровода под напольным покрытием в тоннелях, одетым в теплоизоляционные оболочки, чтобы не разрушать конструкции перегревом. Полы делаются либо на лагах, либо укладывается толстая стяжка теплый пол. Применяется в основном гибкий трубопровод, уголковые фитинги не используются.

В современных домах петля Тихельмана лишается своего главного недостатка — сложности прокладки замкнутого круга на распределитель. Может легко использоваться в небольших и больших площадях, при прокладке под полом. В последнее время все чаще используются внутрипольные конвектора под высокими окнами.

Одной из самых популярных разновидностей систем отопления в наше время является так называемая петля Тихельмана. Схема эта достаточно простая, но при выполнении разводки в данном случае, конечно же, нужно придерживаться определенной технологии. Перед монтажом такой системы обязательно следует составить подробный проект, сделав все необходимые расчеты. Схема отопления петля Тихельмана на самом деле очень проста. В этом случае подающая труба протягивается обычным образом — то есть от котла к последнему радиатору.

Петля Тихельмана окажется подходящей схемой для подключения конвекторов, более экономичной и устойчивой по сравнению с лучевой схемой при большом количестве более 4 шт. Частные дома всегда сжатой компоновки, длинные магистрали к отопительным приборам отсутствуют, — повышенное гидравлическое сопротивление в схемах не встречается.

Рекомендации делать расчеты системы отопления излишни, так как точные теплопотери здания самостоятельно установить не удастся, а применяемое оборудование стандартно, остается лишь выбрать из пары-тройки образцов подходящее.

Для определения диаметра труб для петли Тихельмана можно воспользоваться табличными данными, зависимости диаметра от необходимой энергии. При теплопотерях до 15 кВт м кв.

Область применения

Они же и используются для основных магистралей в большинстве случаев, — примерно до 8 радиаторов в кольце. При теплопотерях от 15 до 27 кВт до м кв. Диаметр трубопровода в петле можно уменьшить в соответствии с расчетом. И с условием указанным выше.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

  1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
  2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

  • Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
  • Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
  • Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
  • На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

  1. На патрубке подпитки.
  2. По обеим сторонам насоса.
  3. У расширительного бака.
  4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

  • Отводящую ветку магистрали надо располагать ниже подающей.
  • Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
  • Бак расширительный должен быть установлен выше котла отопления.
  • На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
  • При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
  • Расширительный бак должен устанавливаться в отапливаемом помещении.
  • Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

  • Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
  • Для каждого этажа рекомендуется монтаж по отдельной схеме.
