Отопление загородного дома своими руками

Разновидности труб для отопления

Современные системы отопления частных домов зачастую имеют в своих конструкциях один из двух наиболее распространенных вариантов труб:

  1. Трубы, изготовленные из полипропилена. Их укрепление достигается посредством армирования фольгой на основе алюминия либо, как вариант, стекловолокном. Такие изделия отличаются высокими показателями прочности, они удобны в эксплуатации и просты в установке. Прочность соединений полипропиленовых труб объясняется специальной сваркой по технологии низкой температуры.
  2. Трубы из такого инновационного материала, как сшитый полиэтилен. Как правило, такие модели используются исключительно для монтажа современной конструкции, именуемой «теплым полом». Эти изделия отличаются высокой прочностью и вместе с тем довольно неожиданной гибкостью, что делает возможным их монтаж со сгибом.

Выбор составляющих элементов отопительной системы

Собрать отопительную систему без специальных знаний
достаточно сложно. Но реально. Для этого нужно приобрести:

Котел отопления

Сердцевина всей системы, базис – это отопительный котел. Как
уже отмечалось, его тип зависит от типа топлива. Кроме того, нужно правильно
подобрать мощность котла. Эффективность – важный момент, т.к. нужно обогревать
дом без лишних затрат.

Конструкция котлов, работающих на разном топливе,
принципиально не отличается. Каждый из них состоит из двух камер – камеры
сгорания и теплообменника. Первая предназначена для сгорания энергоносителя
(газ, керосин, солярка, дрова, уголь, брикеты), вторая для нагрева
теплоносителя (воды, антифриза).

Совет. На этом этапе нужно решить будет ли котел работать
только на обогрев дома или же обеспечивать пользователей горячей водой. В этом
случае нужно будет установить двухконтурный котел. Или же подключить бойлер к
одноконтурному котлу.

Трубы для отопления частного дома

Назначение труб – перенос тепла от котла к радиаторам в
помещении. Исходя из разных подходов к разводке труб, выделяют три популярные
схемы отопления: однотрубная, двухтрубная и лучевая (коллекторная), принцип
устройства которых описан выше – «водяное отопление дома»

Для разводки используют трубы из разного материала

Металлические трубы (стальные, нержавеющие, оцинкованные, медные)

Стальные трубы почти вытеснили полимерные аналоги. Монтаж
железных труб связан со сваркой, плюс, они подвержены коррозии и менее
долговечны. Конечно, нержавеющие и трубы с оцинкованной поверхностью лишены
таких минусов при условии правильного монтажа (резьбовые соединения). Что
касается медных труб, то они имеют высокие показатели надежности, а также
хорошо переносят высокое давление и температуру. Но, стоимость делает их
малодоступными.

Пластиковые трубы (металлопластиковые, полипропиленовые, полиэтиленовые)

Оптимальный и распространенный вариант. Металлопластиковые трубы
доступны и не требуют особой квалификации для монтажных работ. Соединяются
методом горячего прессования. Главный минус – высокий показатель теплового
расширения.

Радиаторы отопления (батареи)

С учетом популярности и распространенности можно выделить три типа:

традиционные чугунные радиаторы. Отличаются сравнительной
дешевизной, большим внутренним объемом, соответственно, вмещают больше
теплоносителя и хорошо отдают тепло;

конвекторы. Нагревают помещение благодаря проходящему по ним
воздуху, который нагревает отдельные секции.

панельные радиаторы – комбинация двух предыдущих типов.

Расширительный бак

Устанавливается с целью компенсировать расширение теплоносителя.

Выделяют расширительный бак открытого и закрытого типа
(фото).

В первом случае расширительный бак устанавливается в верхней
точке системы. Во втором случае – место установки не имеет определяющего
значения.

Возобновляемые источники

Солнечные коллекторы. Стоят дорого, отдача в наших широтах невелика, конструкция хрупкая. Полностью обеспечить теплом даже хорошо изолированный дом в наших условиях коллекторы, установленные на крыше, не смогут. С экономической точки зрения при нынешних отечественных ценах на энергоносители затраты на установку себя не оправдывают. Несмотря на бесплатную энергию.

Тепловой насос — более реальный вариант, хотя, опять-таки, с финансовой точки зрения сомнительный. Слишком высок срок окупаемости оборудования. Термодинамический тепловой насос, использующий разницу температур различных сред, способен развить довольно высокую тепловую мощность, достаточную для обогрева большого загородного дома.

Активная вентиляция с грунтовым теплообменником в качестве источника тепла зимой и охладителя летом не может служить основным источником отопления в нашем континентальном климате, но дополнением к основной системе — да. Стоимость её относительно невысока, обслуживание несложно и недорого. Наилучшим образом соответствует современным идеям пассивного энергосберегающего дома.

Проводим монтаж отопления в частном доме

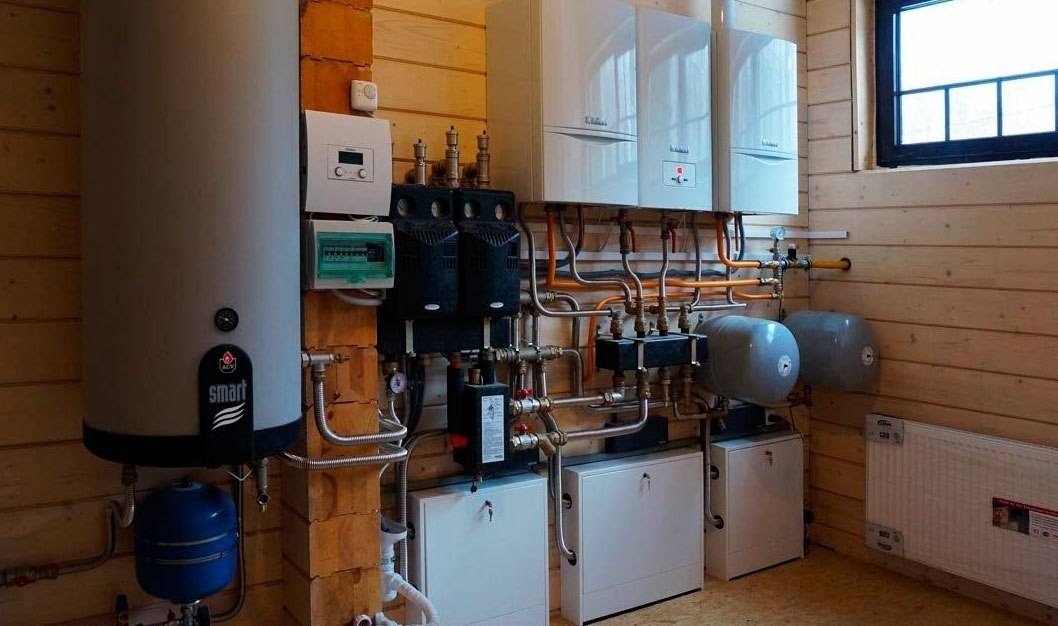

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу. Схематическое изображение правильного уклона в системе отопления

Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Что такое комбинированные котлы

Поскольку электрический обогрев стоит дорого, можно использовать альтернативное решение и выбрать котёл, способный работать на двух видах топлива. К примеру, можно приобрести электрическое оборудование, способное также выполнять функции газовой колонки. Или можно подобрать твердотопливный котёл, способный также какое-то время работать с электричеством.

Пока нет перебоев с газоснабжением, такой котёл будет работать исправно по общепринятой схеме, но как только возникнут любые неполадки, можно будет переходить на другой тип топлива и тем самым обеспечивать дому стабильный обогрев.

Комбинированный котёл стоит дороже обычного, но такие расходы будут вполне оправданными: ваш дом гарантированно не останется без тепла, и даже если одна система выйдет из строя, вторая тут же сможет его поддержать. Уровень температуры при этом будет оставаться на тех же величинах, и в помещении будет комфортно находиться.

Самостоятельно спроектировать и воплотить систему индивидуального обогрева достаточно сложно, и всё же это возможно. Ваш дом получит надёжный обогрев, который не будет зависеть от наличия или отсутствия газовых труб.

Требуется включить JavaScript или обновить плеер!

Устанавливаем отопление схема и порядок работ

Водяное отопление своими руками производится по четкому плану действий.

Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.

По возможности, система секций должна быть шире оконного блока.

Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.

Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.

Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.

Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см. Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского

Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.

К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.

Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.

Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.

Они относительно недорогие и их удобно монтировать.

Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.

Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.

При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.

Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.

Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.

Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.

Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.

Окупаемость вложений в снижение теплопотерь

Всё потребляемое тепло уходит из дома через строительные конструкции: пол, стены, перекрытия, кровлю и окна (двери).

Наглядное изображение теплопотерь частного дома.

Понять насколько эффективна теплоизоляция можно воспользовавшись калькуляторами теплопотерь.

Без учёта окон и дверей, теплопотери через строительные конструкции составят примерно 20 кВт (8,7 через стены и 12,2 через перекрытие).

Если утеплить стены пенопластом толщиной 100 мм, а потолок – пенополистиролом 50 мм, то потери снизятся до 3 кВт (1,4 через стены и 1,6 через потолок).

Даже самые приблизительные расчёты показывают, что утепление современными материалами позволяет снизить затраты на энергоноситель более чем в 5-7 раз.

Замена одного окна площадью 2 м2 с деревянной рамой на двухкамерное из пластика даёт ежегодную экономию топлива около 350 рублей. В среднем считается, что пластиковые окна окупаются за 8-10 лет эксплуатации. Уже на стадии проектирования планируют размещение комнат, окон и дверей с учётом сторон света.

Водоснабжение для холодной и горячей воды, сантехника

Система водоснабжения — совокупность строительных конструкций, которые производят забор, очистку, снабжение воды жителям населённых пунктов. Система централизованного водоснабжения включает: источник воды, насосные сооружения, фильтры, трубопроводные магистрали, резервуары.

Водоснабжение в жилище состоит из:

  • обратного клапана;
  • вентилей (сливные, запорные);
  • фильтров;
  • гидроаккумулятора, гибкой подводки к нему;
  • труб;
  • реле давления;
  • манометра;
  • коллектора;
  • санузла;
  • тройника (раковина, ванная, унитаз);
  • смесителей;
  • предохранителей;
  • водонагревателей.

Важно! Схему системы водоснабжения составляет проектировщик. От планировки строения, способа добывания (централизованное, автономное) будут отличаться её элементы

Жители частных секторов проектируют макет независимого водоснабжения, состоящего из:

скважины;

  • насоса;
  • обратного клапана;
  • гидроаккумулятора;
  • автоматического устройства управления насосом;
  • фильтров;
  • водонагревателя;
  • смесителей;
  • санузла.

В ванной комнате необходимо проложить водопроводные магистрали. Не имеет значения — это централизованный источник или автономный, трубопроводы укладывают одинаковым образом.

Фото 1. Процесс прокладывания водопроводной магистрали для ванной комнаты. В стене делаются специальные каналы для труб.

Жильцы квартир пользуются централизованной системой водоснабжения. В частных домах проводят внутренние, внешние работы. Здесь придётся вложить средства, чтоб пробурить скважину, приобрести насосную установку. Трубы проходят под землёй, позаботьтесь об их утеплении или увеличьте глубину проложения. Это убережёт от замерзания воды зимой.

Автономное водоснабжение включает фильтры. После выполнения внешних работ, переходят к подведению воды в дом. Суть установочных работ такая же, как с централизованной, за исключением установки автоматики для управления насосной станцией. Насос работает на электроэнергии. Подумайте о резервуарах для запаса воды на случай отсутствия электричества.

Справка. Для удобства при проведении ремонта необходимо установить отдельные водозапорные вентили для санузла, кухни. Слив в таком случае производят не из всей сети.

Основу водопроводной конструкции составляют трубы. Определитесь с материалом, который будете использовать. Металл подходит для внутренних, внешних работ. Он долговечен, сравнительно недорогой. Единственный минус — коррозия.

Медные стройматериалы — легче, не поддаются ржавчине, выдерживаю сверхнизкие и сверхвысокие температуры, убивают микробы; минус — дороговизна. Срок службы — свыше семидесяти лет.

Фото 2. Водопроводная разводка с использованием медных труб. Конструкция из этого материала прослужит очень долго.

Полибутилен используется для частного дома. Он не подвергается ржавчине, переносит низкие, высокие температуры.

Полипропиленовые изделия подойдут для холодного, горячего водоснабжения.

Металлопластиковые стройматериалы применяют для внутренних установок в квартирах, домах. Они монтируются в стены, чтоб избежать повреждения.

Гибкую сантехническую проводку устанавливают для раковин, стиральной машины.

Пластиковые изделия при бережной эксплуатации прослужат до 50 лет.

Внимание! Водопроводные магистрали кладут ниже систем газовых, электрических коммуникаций. Трубу с горячей водой устанавливают над холодной

Для подведения горячей воды учитывайте отдалённость смесителя от прибора для нагрева (водонагреватель, двухконтурный котёл). К обогревательному устройству подводят трубу с холодной водой, в смесителях устанавливают две трубы, идущие параллельно, для холодной и горячей подачи воды. Если точка потребления расположена очень далеко от бойлера/котла, прокладывают третью трубу для циркуляции воды в системе.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Системы отопления в зависимости от теплоносителя

Водяное отопление — привычная и прекрасно зарекомендовавшая себя система. Современные системы обогрева, в которых энергию от теплогенератора к отопительным приборам переносит жидкость (вода или антифриз), способны поддерживать комфортный тепловой режим, точно распределяя тепловую энергию, оперативно и гибко реагируя на изменяющиеся наружные и внутренние условия.

Воздушное отопление — весьма популярно в Северной Америке, намного меньше в Западной Европе и нечасто применяется в России. Система представляет из себя теплогенератор (газовый, жидкотопливный), от которого принудительным образом в помещения подаётся нагретый до необходимой температуры воздух, он и служит теплоносителем. Приборы отопления отсутствуют. Достоинство воздушного отопления в относительной дешевизне и в том, что каналы для тёплого воздуха можно использовать и для холодного, кондиционированного. А также совместить в единой системе отопление-кондиционирование с принудительной вентиляцией. Это делает систему полезной в странах с умеренно-тёплым климатом, главным образом, в США.

Существенный недостаток — воздух в теплогенераторе теряет большую часть влаги, особенно в нашем, холодном климате. Приходится мириться с чрезмерно низким, вредным для здоровья уровнем влажности, либо устанавливать автоматическую систему увлажнения, что недёшево. К тому же тёплым воздухом сложно нагреть массивную конструкцию, наружная стена каменного дома так и останется холодной. Рекомендовать воздушное отопление можно лишь для хорошо утеплённых каркасных зданий в климатических районах с не слишком холодными зимами.

Печное отопление — теплоноситель отсутствует: печь или камин являются одновременно и теплогенератором и прибором отопления. Дёшево, сердито, хлопотно, некомфортно.

Конвекторное отопление — индивидуальные приборы (электрические либо газовые конвекторы), они же теплогенераторы размещаются в отдельных помещениях, не объединённые общей сетью. Могут работать независимо друг от друга.

Требования к системам отопления загородных домов

Общие правила принятые СНиП выглядят достаточно просто, по рекомендациям специалистов температура в отопительный период не должна опускаться ниже 12 градусов

Особое внимание уделяется мерам по обеспечению пожарной безопасности, для каждого типа системы они будут отличаться

Самым лучшим расположением приборов принято считать место, под оконными проемами, а сама разводка должна отвечать нормам эксплуатационной надежности. Для воздушного теплоносителя я советую устанавливать механическую вентиляцию, тогда результат от нагревательных приборов будет максимально эффективным. Пропиленгликоль для системы отопления не запрещен правилами, эта жидкость отлично подходит для различных систем.

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

  1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
  2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Правила обустройства котельной

Рекомендуется оклеить пол керамической плиткой, а стены выложить из огнеупорного кирпича. Такая мера уменьшит вероятность пожара.

Пол с деревянным или иным горючим покрытием в радиусе 1,2 м от центра топочной дверцы котла защищают настилом из стали толщиной 1,2 мм на теплоизоляционной подложке из асбеста или базальтового картона.

Стены покрывают огнестойкой штукатуркой, например, на основе вермикулита. Толщина слоя – 25 мм.

Между отопителем и стенами выдерживают следующие расстояния:

  • со стороны топочной дверцы – 2 м;
  • по бокам и сзади – 0,8 м.

В котельной устраивают дежурное и аварийное освещение. На случай разгерметизации контура ее оборудуют подключенным к канализации трапом или приямком глубиной 0,5 м.

Стены котельной желательно выложить из кирпича.

При мощности теплогенератора до 30 кВт дрова и уголь разрешается хранить возле котельной в ящиках из огнеупорного материала. Минимальное расстояние до топки – 1 м.

Как провести монтаж отопления

Что нужно для того, чтобы сделать отопление деревенского дома своими руками? Проект, описывающий будущую систему и определяющий используемое оборудование и другие ее нюансы, затронутые выше. Однако независимо от особенностей планируемого обогрева, для монтажа потребуются:

  • трубы и фитинги;
  • радиаторы;
  • краны;
  • расширительный бачок;
  • коллекторные распределители;
  • крепеж.

Схему выполнения монтажа надо начертить непосредственно на плане дома, нарисованном в укрупненном виде. Это позволит провести достаточно точный расчет необходимых труб. При выборе радиаторов нужное количество секций приблизительно определяется по соотношению – одна секция для обогрева трех кв.м. площади. Полученный результат увеличивается на двадцать процентов для обеспечения устойчивой работы системы и всевозможных непредвиденных осложнений типа засорения.

Чертеж-схема системы отопления

После составления схемы готовятся помещения для прокладки труб, пробиваются перегородки и проводится отделка в местах установки радиаторов, иначе потом выполнить ее будет практически невозможно. После этого прокладываются магистральные трубы для подачи воды и обратки, все необходимые узды и детали системы отопления располагаются на местах, предусмотренных проектом.

Если необходимо выполнить обогрев самостоятельных по назначению помещений, например, есть желание сделать отопление мансарды своими руками, то проектом должна быть предусмотрена установка коллекторных распределителей.

Система отопления с коллекторами

После этого можно закреплять радиаторы отопления. Для повышения эффективности обогрева за радиаторами можно наклеить фольгированный утеплитель, отражающий поток тепла от стен обратно в помещение. На всех радиаторах должны быть установлены входные краны, позволяющие их отключить для проведения необходимых работ.

После установки радиаторов намечаются места установки соединителей, фитингов, места установки отводов и т.д. Согласно проведенной разметке нарезаются трубы, и они объединяются с помощью фитингов и сгонов.

Обжим фитингов на трубах отопления

Собранные участки труб подсоединяются к входным патрубкам батарей отопления от самых дальних участков непосредственно к котлу отопления. После стыковки всех элементов системы, необходимо провести ее заполнение теплоносителем, проверить на герметичность  и испытать.

Как происходит заполнение водой, посмотрим на примере открытой системы, циркуляция в которой осуществляется естественным образом. Эта процедура проводится через кран, позволяющий сливать теплоноситель, установленный в самой нижней части. Краны на всех радиаторах должны быть открыты, по мере заполнения контура отопления водой воздух будет вытесняться через расширительный бачок. Когда весь объем циркуляции теплоносителя будет заполнен, вода появится в расширительном бачке, после этого заполнение прекращают, а в бачке делают отметку или запоминают установившийся уровень.

После этого можно включать обогрев, и после достижения рабочей температуры, составляющей  семьдесят градусов, повторно проверить все соединения. Когда система прогреется, в расширительном бачке надо сделать отметку, обозначающую новый уровень. Если нет никаких протечек, то можно считать, что монтаж отопления завершен успешно.

Понимая особенности и принципы работы системы обогрева, сделать  отопление дома своими силами – любого, предназначенного для постоянного проживания  – задача вполне выполнимая. Такой подход позволяет получить желаемый результат и  при этом понести минимальные затраты, обусловленные только закупкой необходимого оборудования.

Выбор отопления для загородного дома и коттеджа

Ключевой момент в данном случае – это периодичность и эпизодичность использования коттеджа в холодное время года. На первое место выходит практичное требование быстрого прогрева. Никто не захочет возиться с водяными теплыми полами или даже радиаторным отоплением, которое будет прогревать загородный дом от суток и больше.

Оптимально выбрать как раз электрические теплые полы и воздушное отопление. На крайний случай можно использовать высокотемпературное радиаторное отопление с водогрейным котлом на наиболее доступном топливе.

Смонтировать пленочные электрические полы можно и без сложных строительных работ, планировка и расстановка мебели в загородном доме обычно не меняется долгое время, так что с распределением нагревательных элементов так же не должно быть проблем.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
