Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками

Техника безопасности

Говоря о шиберных задвижках в первую очередь следует остановиться на технике безопасности. Уже из определения становится ясно, что это устройство способно полностью перекрыть естественный ход воздуха из помещения через печь и дымоход на улицу. В таком запертом состоянии печь может находится только при одном условии — в ней нет ничего, что ещё хотя бы немного тлеет, а тем более горит.

Как известно, горение дров в печи приводит к выделению ядовитого для человека угарного газа. Опасность отравления этим газом заключается в том, что человек может просто не чувствовать губительного воздействия газа до момента, пока не начнет терять сознание, а тогда может быть уже слишком поздно. Не стоит недооценивать эту опасность: например известно, что знаменитый французский писатель Эмиль Золя скончался в Париже у себя в спальне от угарного газа.

Рекомендуем видео-обзор особенностей шиберных задвижек различных конструкций.

Внимательный читатель может заметить, что производители задвижек выпускают их со специальными отверстиями, предотвращающими полное запирание дымохода. Однако, при регулярной эксплуатации с течением времени на этих отверстиях собирается сажа и смола, которые постепенно уменьшают их пропускную способность, а потом могут их и вовсе заблокировать. Очевидно, что дымоход периодически нуждается в чистке и задвижка тут не исключение, но на практике эта процедура проходит значительно реже, чем того требует техника безопасности.

Технология установления в домашних условиях

Установка шиберной задвижки для дымохода производится проще. Если строительство печи уже завершено, в готовой трубе прорезается горизонтальное отверстие с одной стороны. Затем делаются внутри направляющие, пазы на боковых сторонах в одной плоскости с отверстием. В них заводится пластина нужной конфигурации.

Шиберная заслонка изготавливается своими руками. Она перекрывает поток горячего воздуха. Нагрузка небольшая, поэтому особой прочности не требуется.

При кладке вытяжки измеряется внутреннее отверстие. Оно должно быть прямоугольным, равносторонним. Для лучшего скольжения в трубе крепятся металлические направляющие. Достаточно уголков 3–4 мм. По горизонтальным выступающим сторонам будет скользить шиберная заслонка.

Напротив уголков оставляют отверстие в кирпичной кладке. Оно должно быть немного шире, чем толщина пластины.

Сама заслонка вырезается из металлического листа толщиной 2–3 мм. Для удобства использования делается ручка – длинный выступ, выходящий немного наружу в закрытом состоянии.

После завершения строительства печки и возведения трубы, заслонка ставится на свое место. При растапливании, когда выделяется максимальное количество дыма и угарного газа, задвижка выдвигается полностью. Затем, когда огонь равномерно запылает, слегка прикрывается. Тяга обеспечивается, кислород поступает. Когда печь прогорит, заслонку полностью закрывают, чтобы не выходил теплый воздух.

Разновидности

Помимо конструктивных различий, шиберы отличаются друг от друга ещё по ряду признаков.

Форма

Конфигурация заслонок полностью зависит от формы сечения воздуховода и бывает круглой и прямоугольной. Лучшей пропускной способностью обладают воздуховоды круглого сечения, однако, в некоторых случаях в качестве вынужденных мер практикуется установка моделей квадратной и прямоугольной форм. Обычно это происходит, если требуется спрятать трубы воздуховода за мнимой стеной или потолком при минимуме свободного пространства. Эксплуатация электронагревателей с квадратным сечением также является одной из причин установки прямоугольных труб. Какой бы ни была форма воздуховода, шибер должен её в точности повторять.

Способ управления

По данному признаку задвижки подразделяют на несколько видов. Есть модели с ручным, автоматическим, пневматическим и гидравлическим способами управления. Выбор зависит от технических условий установки вентсистемы и личных предпочтений хозяина.

Материал изготовления

Для изготовления выдвижных и дроссельных заслонок используют высоколегированную, оцинкованную либо хромированную сталь. Благодаря эксплуатационным характеристикам материала, металлические модели отличаются высокой прочностью, долгим сроком службы и устойчивостью к агрессивным средам. Устройства хорошо переносят воздействие температур и пара, благодаря чему могут быть установлены в вентсистемы любых типов зданий без ограничения.

Способ монтажа

Установка шиберов может производиться двумя методами: фланцевым и раструбным. Первый предполагает использование монтажных фланцев, а при использовании второго задвижка вставляется в разрыв воздуховода при помощи раструбов.

Конструкция шиберной задвижки. Разновидности

Основное отличие задвижки шиберной от иных видов запорной арматуры заключается в её способности герметично перекрыть трубопровод независимо от структуры материала. Роль запорного элемента в данном устройстве играет плоский либо клинообразный нож, Двигаясь перпендикулярно потоку, этот аксессуар шибер задвижки разрезает его и в конечном итоге сечение перекрывается. Подразделять на виды данную арматуру принято именно по форме запорного элемента. В соответствии с этим критерием бывает задвижка шиберная ножевая и клинообразная.

Устройство клинового типа. Клиновая шиберная заслонка способна работать при повышенном давлении рабочей среды, благодаря чему она устанавливается, когда необходимо наиболее надёжно перекрыть поток. В соответствии с названием её запорный элемент имеет форму клина. Такая же форма характерна и сёдлам с уплотнителями. Чаще всего это устройство применяется в качестве шиберной задвижки для канализации.

Запорный клин перемещается перпендикулярно направлению движения рабочей среды под воздействием усилия, которое создаётся при вращении шпинделя. Максимальная герметизация обеспечивается тем, что при полном закрытии просвета клин от приложенного усилия деформируется в пределах присущей материалу упругости.

Из недостатков устройства шиберной задвижки клинового типа эксперты выделяют:

• при интенсивной эксплуатации данного устройства уплотнения выходят из строя довольно часто;
• необходимость проведения трудоёмкой процедуры подгонки седла и клина в такой шиберной задвижке;

Клиновая задвижка имеет с своей конструкции клин, который и перекрывает поток рабочей среды

• если поверхность клина повредится (глубокие царапины, задиры, коррозия), герметизация будет нарушена. Кроме того, подобные повреждения способны вызвать заклинивание механизма;
• при транспортировке рабочей среды с высокой температурой клин этой шиберной задвижки расширяется. Данный фактор приводит к невозможности регулировки потока, из-за чего могут возникнуть аварийные ситуации.

Задвижка шиберная ножевая. Запорный элемент такой арматуры характеризуется относительно небольшой толщиной и работает, как обыкновенный нож.

Ими оснащаются магистрали:

• горной промышленности;
• целлюлозно-бумажных комбинатов;
• нефтеперерабатывающей промышленности;
• систем канализации и вентиляции.

Особо следует отметить, что шиберный кран ножевой может использоваться даже на ветках, работающих при разрежении. В данном случае речь идёт о вакуумной технике.

Регулировка

При эксплуатации отопительных агрегатов важным аспектом является правильная регулировка тяговой силы, которая влияет на эффективную работу и безопасность системы отопления. Задвижной элемент, даже при полном проникновении внутрь дымоходного канала, полностью не защищает банное помещение от проникновения угарного газа. Закрытие проводится после окончания топки, дрова должны успеть прогореть, покрыться пепельным слоем.

Если за этим не проследить возникает риск надышаться вредными газообразными веществами. Просачиваясь, угарные продукты заполняют помещение. Следует помнить, что установка средств регулировки тяги (шибер, дефлектор, флюгер) не освобождает от регулярной чистки трубы. Если оборудование вовремя не очистить от сажи, неприятных последствий не избежать.

Нужно внимательно следить за состоянием дымоходной конструкции и наличием достаточной силы тяги.

Для контроля тяги разработана формула расчета оптимального значения для шиберного элемента, который называется коэффициент «альфа. При установке требуемого значения обеспечивается равномерное сгорания дровяных материалов при минимальном образовании пепла.

О чем не стоит забывать?

Основное, что важно отмечать у этой установки – это полное перекрытие в процессе закрытия. Когда выбирается параллельное уплотнение, то защита фиксируется по обе стороны на одинаковом расстоянии

При этом задвижка может располагаться как в вертикальном, так и в горизонтальном положении. Сама крышка может принимать любое положение, быть закрытой или открытой.

Чтобы рабочая масса не выходила из трубопровода, применяют сальники. Они считаются уплотнителями и выполняют именно такую функцию. И у этого агрегата область применения большая, но мастера считают, что, несмотря на это, не всегда задвижка шиберная фланцевая справляется со своей задачей в полном объеме.

Перед покупкой принимают решение в зависимости от того, что будет проходить по трубе. Материалы бывают любые. Если они способны показывать агрессию, то нужно делать выбор в сторону нержавеющей стали. Часто возникает проблема: при промывании простой водой идет утечка. Но это не показатель плохой герметизации, потому что при контакте с более плотными веществами этого не будет происходить.

По мнению специалистов, частая среда применения такой установки – это перекрытие потока цемента или любого другого сыпучего составляющего в промышленных масштабах. Именно такой метод использования является показательным и часто встречающимся. Но это не единственное, что проходит через такие трубы с данной заслонкой.

Сегодня можно найти много информации об этом устройстве в ГОСТе. Такой механизм не просто перекрывает течение, но и вполне может задерживать большие частицы. В зависимости от этого происходит расширение основного назначения такой установки.

Изготовление и установка шибера своими руками

Необходимые материалы и инструменты

Для самостоятельного изготовления и установки шибера любого типа из нержавеющей стали нам понадобятся следующие инструменты:

• Болгарка;
• Абразивные круги- отрезной и шлифовальный;
• Дрель;
• Метчик и масло для смазки резьбы;
• Молоток;
• Плоскогубцы;
• Тиски;
• Сварка и электроды;
• Керн;
• Рулетка;
• Циркуль;
• Маркер.

И материалы:

Лист нержавейки (предпочтительнее отечественная марка 12×18н10т, либо импортная AISI304, они дороже в цене, но служат на порядок дольше).

Толщина листа 1.5-2.5мм;

• Нержавеющая трубка 6мм;
• Болты 8мм -2 шт;
• Металлический прут для рамки.

Перед изготовлением необходимо нарисовать чертеж либо схему будущей задвижки.

Примерные схемы приведу ниже:

Расчет размеров

Снимать размеры нужно очень тщательно, зазор даже в несколько миллиметров может стать причиной неправильной работы дымоотвода.

Действия пошагово:

• Измеряем рулеткой размеры внутреннего сечения канала;
• Прибавляем к полученному результату по 20-30 мм –получится наружный размер рамки;
• Не забудьте в готовой задвижке сделать проем для выпуска газа;
• Следует точно размечать положение отверстий по сварку.

Размеры для поворотного шибера сведем в таблицу:

Изготовление шибера своими руками

Ели задвижка не входит в комплект к дымоходной системе, то можно приобрести ее отдельно или же сделать самостоятельно. Конструкция таких приспособлений совершенно проста, поэтому соорудить шиберную заслонку при наличии навыков работы с болгаркой и сварочным аппаратом может практически каждый:

Изначально делаются замеры будущего изделия

Здесь особо важно правильно размер отверстия трубы дымохода, учитывая каждый миллиметр. Величина внутренней стороны рамки должна соответствовать сечению трубы

Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров.
Изготавливается рамка их прочной нержавейки. Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки.
После этого проделывается отверстие, в которое будет вставляться ось. Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки.
Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров. Установленный через втулки прут должен вращаться свободно.
Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском.
Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра.
С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении.
К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку.

Для пластины используется сталь толщиной два или три миллиметра. Все детали шибера должны быть сделаны из одного жаростойкого материала. Конец ручки можно декорировать деревянной рукояткой.

От качества шиберной заслонки и правильной ее установки зависит эффективность и безопасность работы отопительных агрегатов. Поэтому при покупке или самостоятельном изготовлении изделия необходимо точно определить параметры дымохода и технические особенности системы обогрева.

Конструктивные особенности устройства

Основная делать — задвижка, представляет собой металлическую пластину, повторяющую по форме просвет трубопровода. Она перемещается перпендикулярно направлению движения перемещаемой среды, и перекрывая поток, постепенно закрывая отверстие. Густые крупные фракции она просто разрезает.

Чтобы привести в движение заслонку устройства шиберной задвижки, достаточно надавить рукой на выступающую ее часть, если это дымоход, или повернуть штурвал нажимного механизма.

Преимущества шиберной запорной арматуры в простоте конструкции. В открытом положении отверстие полностью свободно. Все детали управления располагаются снаружи.

К недостаткам относятся большие размеры узда. Снаружи в корпус должна поместиться запорная пластина, когда задвижка открыта.

Основные рекомендации по установке

Если дымоход изготовлен из кирпича, то монтаж шибера лучше проводить на расстоянии одного метра от поверхности печи. Устанавливается эта деталь ещё на этапе кладки самого камина. Только в этом случае можно правильно вмуровать рамку заслонки. Снаружи обязательно должна остаться небольшая часть шиберного узла. Чтобы начинающий мастер не допустил ошибок, специалисты разделили процесс установки на несколько основных этапов:

1. Начинать нужно с кладки дымохода (первые 7-9 рядов).
2. На этом этапе верхний слой кирпича покрывают небольшим количеством раствора.
3. Теперь можно смело размещать заранее подготовленную рамку, которая должна встать максимально ровно, чтобы не перекрывать дымоход.
4. На установленное изделие накладывается слой рабочего раствора, а сама кладка продолжается по имеющейся схеме.

Что это такое и для чего он нужен

Шибер (от немецкого Schieber заслонка) – приспособление для полного или частичного перекрытия движения газов в дымоходе. Используется с момента появления первых русских печей. Выполняется из чугуна или стали. В современной инженерии нашел применение как в дымоотводящих конструкциях, так и в системах вентиляции.

Функции заслонки:

Регулирование тяги и сохранение тепла в помещении.

Дымоход перекрывается после использования, во избежание вытягивания теплого воздуха из помещения в трубу. С помощью заслонки можно уменьшать или увеличивать рабочее сечение дымоотвода.

Экономия расхода топлива.

Задвижкой можно регулировать интенсивность притока кислорода к пламени, а соответственно увеличивать или уменьшать КПД обогревателя.

Это утверждение справедливо только для печей и котлов без поддувал и устройств принудительной подачи воздуха.

Как установить заслонку для дымохода

Шибер устанавливается одновременно с установкой системы отопления. Его можно разместить несколькими способами, но наиболее распространенным является монтаж заслонки на первом метре дымоотвода. Такое размещение вполне оправдано, так как в данном случае задвижкой удобно управлять. Рассмотрим данный способ монтажа подробнее.

После укладки первого ряда кирпичного дымохода можно приступать к установке шибера. Начать нужно с вырезания фрагмента задвижки. В одном из кирпичей проделайте сквозное отверстие для ручки и выкладывайте второй ряд с учетом толщины слоя песчано-цементной смеси, на которую будет ставиться шибер. Следите за тем, чтобы он максимально плотно прилегал к первому. Исключите образование щелей

Последующие ряды укладывайте на цементно-песчаный раствор, обращая внимание на то, чтобы исключить риск образования щелей

Совет! В том случае, если вы не уверены в своих силах и не знаете, сможете ли выполнить установку шибера самостоятельно, доверьте это дело профессионалам.

Мы рассказали вам о том, что такое заслонка для дымохода. Как видите, это – обязательный элемент отопительной системы, от которого напрямую зависит ее работа, а значит, и температура воздуха внутри помещения.

Разновидности конструкций шиберных задвижек

Разновидности конструкций шиберных задвижек определяются формой запорно-регулирующего элемента и бывают:

• ножевые;
• клиновидные.

У шиберно ножевых задвижек арматура имеет 2 седла, которые располагаются строго перпендикулярно направлению движения потока и проходным отверстиям. Сам затвор имеет форму тонкой пластины с одинаковым поперечным сечение. Он отсекает поток, регулируя его прохождение. При этом режутся густые вещества крупные куски, как ножом. Различают ножевые заслонки6

• одноножевая;
• параллельная.

В первом случае прочный нож и пара седел, в которые он заходит. Для сильнонагруженных систем применяют параллельные, жестко соединенные между собой запорные ножи.

Клиновидная задвижка имеет затвор в виде клина. Он опускается между двумя седлами, установленными под углом, и перекрывает поток жидкости. Такой запор способен выдержать высокое давление.

По исполнению закрывающей детали, клиновидные шиберные задвижки делят:

• жесткие;
• двухдисковые;
• упругие.

Жесткие затворы делают из цельнометаллической пластины, стачивая ее на клин. Недостаток в сложной подгонке угла и ширины запирающей детали по отношению к седлам. Быстрее других выходит из строя.

Сделанный из двух дисков клин более упругий, хорошо прилегает к седлам и работает длительное время.

В упругом запоре гибкий материал подстраивается под форму седла, прилегает плотно к его поверхности под давлением жидкости.

Изготовление шибера своими руками

Ели задвижка не входит в комплект к дымоходной системе, то можно приобрести ее отдельно или же сделать самостоятельно. Конструкция таких приспособлений совершенно проста, поэтому соорудить шиберную заслонку при наличии навыков работы с болгаркой и сварочным аппаратом может практически каждый:

Изначально делаются замеры будущего изделия

Здесь особо важно правильно размер отверстия трубы дымохода, учитывая каждый миллиметр. Величина внутренней стороны рамки должна соответствовать сечению трубы. Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров

Изготавливается рамка их прочной нержавейки. Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки. После этого проделывается отверстие, в которое будет вставляться ось. Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки. Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров. Установленный через втулки прут должен вращаться свободно. Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском. Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра. С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении. К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку

Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров. Изготавливается рамка их прочной нержавейки. Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки. После этого проделывается отверстие, в которое будет вставляться ось. Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки. Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров. Установленный через втулки прут должен вращаться свободно. Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском. Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра. С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении. К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку.

Для пластины используется сталь толщиной два или три миллиметра. Все детали шибера должны быть сделаны из одного жаростойкого материала. Конец ручки можно декорировать деревянной рукояткой.

От качества шиберной заслонки и правильной ее установки зависит эффективность и безопасность работы отопительных агрегатов. Поэтому при покупке или самостоятельном изготовлении изделия необходимо точно определить параметры дымохода и технические особенности системы обогрева.

Необходимые инструменты и материалы

Чтобы готовая заслонка отвечала всем поставленным требованиям, мастер должен подготовить определённые приспособления. Основной процент инструментов найдётся в каждом доме, а вот всё недостающее можно приобрести в специализированном магазине. Для работы понадобятся:

1. Рулетка.
2. Дрель.
3. Перманентный маркер.
4. Болгарка, а также шлифовальный и отрезной круг.
5. Керн.
6. Тиски.
7. Канцелярский циркуль.
8. Сварочный аппарат.
9. Специальный метчик.
10. Плоскогубцы.
11. Качественное масло для смазки метчика при нарезке резьбы.
12. Электроды, которые предназначены для нержавеющей стали.
13. Молоток.
14. Керн.
15. Тиски.

Что касается материалов, то в этом случае нужно подготовить:

1. Нержавеющую трубу, где внутренний диаметр сечения составляет 6 мм.
2. Два болта по 8 мм.
3. Лист из нержавеющей стали толщиной от 1,5 до 2 мм.
4. Металлический прут либо гвоздь.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе. Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

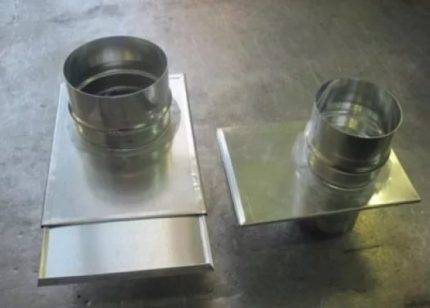

Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики дымохода и особенности интерьера. Для дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Виды шиберов

На данный момент, существует два основных вида шиберов, которые отличаются между собой определенными конструктивными особенностями. Это выдвижной шибер и поворотный, который иначе называют дроссельной заслонкой. Выдвижной шибер. Он дает возможность регулировать процесс горения при помощи выдвижения пластины, так изменяется диаметр дымового канала. Такой вид наиболее часто монтируется в кирпичных дымоходах горизонтально. Есть и специальные модели для дымовых каналов, которые произведены из нержавеющей стали. В пластине, которая перекрывает, сделаны отверстия (либо выпиливается сегмент). Это делается потому, что даже в полностью закрытом положении пластина не должна полностью перекрывать канал. Этого требуют строительные нормы и правила пожарной безопасности. Такой вид характеризуется наибольшей надежностью.

Поворотный шибер. Он представляет из себя пластину, которая вращается вокруг собственной оси, открывая или же закрывая дымоходный канал. Изготавливается из гладкой пластины, которая разделяется осью пополам и фиксируется на ней. Регулировка производится при помощи поворота по кругу обоих частей шибера.

Менее надежный вид, по сравнению с первым. По причине существенного недостатка: при долговременной эксплуатации есть вероятность разрушения сварки, которая скрепляется пластину и ось. Применяется такой вид в конструкциях, где по каким-либо причинам нельзя использовать выдвижной шибер.

Виды и конструкции

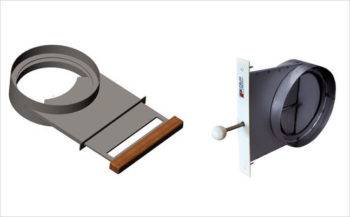

Дымоходный шибер выпускается в нескольких вариантах.

Выдвижной

Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.

Такой вариант чаще всего используется с кирпичных и керамических каналах. Для неполной герметизации и избежания отравления угарным газом в пластине делается небольшое отверстие. Главное преимущество данного варианта –простота монтажа.

Поворотный дроссельный

Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.

Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане даже в закрытом виде этот вид заслонки частично пропускает пар.

Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Назначение и основные параметры

Для чего бывает нужен шибер системы дымоотвода? У него сразу несколько назначений.

Шиберная перегородка дымоотведения нужна для регуляции силы тяги внутри трубы, скорости прогорания топлива, частичного перекрытия сечения дымопровода.

Данный агрегат подлежит установке на местах с наименьшим нагревом, лучше в пределах одного метра от начала трубы. Если сделать иначе, то при расширении стенок трубы под воздействием тепла задвижку будет клинить.

Монтаж шиберной затворки для контроля движения воздуха имеет смысл только для печных или каминных сооружений, обогревающих посредством твердого расходного материала: уголь, дрова. Когда отопление осуществляется за счет газа или жидкого типа топлива, то монтаж делают исключительно в целях защиты дома от попадания атмосферных осадков, мусора.

Как вмонтировать затвор

При любом подходе шибер на дымоотводную трубу обязан соответствовать определенному набору характеристик:

• жаростойкость;
• устойчивость к ржавчине, деформации;
• длина должна составлять не менее 85% глубины дымохода без остановки процесса отопления при раскрытии;
• теплопроводность.

Лучше выбирать модели с ручкой, оснащенной неметаллическими вставками, чтобы было можно без проблем и риска получить ожоги управлять шибером.

Ручка затвора с неметаллической вставкой

Диаметр металлической прослойки должен соотноситься с сечением дымоотвода, чтобы не пропускать внутрь осадки, хорошо выводить дым.

Заслонка на дымоход должно свободно проходить наружу и обратно, без заедания, а поворотный вид – легко вращаться.

Применение шиберных задвижек

Особенности конструкции шиберных задвижек делают их присутствие особенно уместным в трубопроводных системах, обеспечивающих перемещение сложных рабочих сред. Например, сред, отличающихся высоким содержанием механических включений, обладающих повышенной вязкостью, пульпообразных (пульпа образуется при смешивании твердых частиц и жидкости) и даже сыпучих.

Перечень технологических процессов, для которых имеет принципиальное значение свойственное шиберным задвижкам умение управляться с абсолютно неприемлемыми для многих других разновидностей трубопроводной арматуры материалами, очень широк.

Горнодобывающая промышленность

Важнейший сегмент горной отрасли – обогащение полезных ископаемых. По мере истощения запасов рудного и нерудного сырья и снижения в его составе доли полезных компонентов, значение обогащения только увеличивается. Шиберные задвижки широко используются в технологических установках обогатительных фабрик для обеспечения эффективности процессов транспортировки, промывки, химической обработки, дозирования сырья, классификации и подготовки пульп, отвода фильтрата и многих других операций.

Нефтегазодобывающая промышленность

Наряду с горнодобывающей отраслью становой хребет российской экономики составляет нефтегазовая промышленность.

Шиберные задвижки входят в состав фонтанной арматуры, используемой при добыче углеводородов. Шиберные задвижки также устанавливают на магистральных нефтепроводах, где они служат гарантом немедленного перекрытия потока сырой нефти. Есть даже специальный нормативный документ ─ «ГОСТ 55020-2012. Арматура трубопроводная. Задвижки шиберные для магистральных нефтепроводов. Общие технические условия».

Химическая промышленность

Шиберные задвижки монтируют на производственно-технологических линиях, обеспечивающих выпуск широкого спектра химической продукции – аммиака, ароматических углеводородов, жидкого стекла, мастик, минеральных удобрений, парафинов, растворителей, кислот и др.

Производство строительных материалов

Шиберными задвижками комплектуют установки для промывки песка, изготовления сыпучих и гранулированных материалов ─ гипса, доломита, извести, мела.

Шиберные задвижки широко используют в оборудовании для производства цемента.

Электроэнергетика и коммунальное хозяйство

Шиберные задвижки применяют в электроэнергетике, включая такой ответственный сегмент этой отрасли как атомная энергетика. В частности, шиберные задвижки производства компании АРМАТЭК поставлены на Ростовскую АЭС.

Шиберные задвижки устанавливают городские водоканалы на водопроводных и канализационных сетях. Они чрезвычайно эффективны при комплектации оборудования, обеспечивающего транспортировку производственных и коммунальных стоков к местам переработки.

Шиберные задвижки с успехом применяют в целом ряде не перечисленных выше отраслей ─ пищевой, целлюлозно-бумажной, деревообрабатывающей, металлургической, текстильной. А также в сельском хозяйстве, на очистных сооружениях и во многих иных направлениях технологий.
