Сигнализация с сиреной своими руками

Достоинства использования системы с ревуном

Главное преимущество установки сигнализации с сиреной — это оказание на злоумышленников мгновенного психологического воздействия. Охранная система, реагирующая включением света на проникновение в дом посторонних людей, не способна испугать ни вандалов, ни наркозависимых, ни гастарбайтеров. А громко ревущие сирены на улице вызывают у преступников шоковое состояние и желание скорее скрыться с места происшествия.

Сигнал может передаваться сразу в несколько точек

Ревун охранной системы срабатывает в результате улавливания датчиками движений на любом участке придомовой территории. Устройства, которые подают сирене сигнал зазвучать, могут быть монтированы как внутри дома, так и снаружи. Длительность работы ревуна выбирается ещё во время установки сигнализации и может составлять от 3 до 10 минут. Звучание сирены всегда дополняется миганием индикатора света, который при спокойной обстановке горит непрерывно.

Сирена на микросхеме K561ЛH2

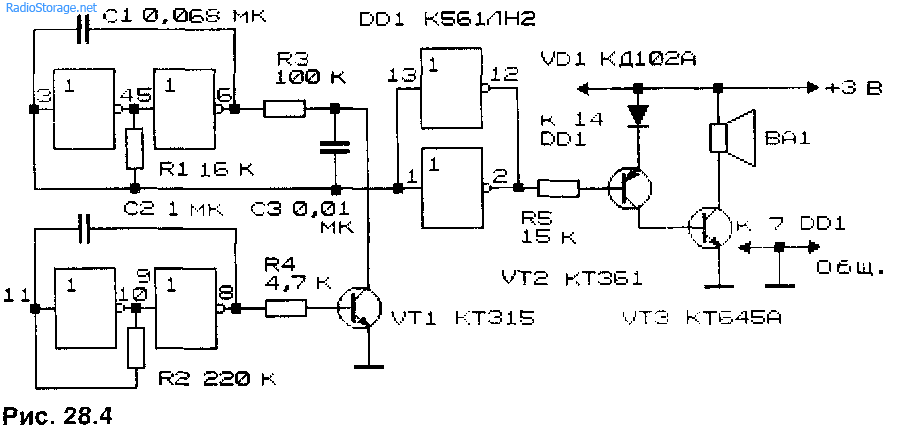

На рисунке 4 представлена схема сирены персональной охраны, выполненная на микросхеме типа K561ЛH2 и трех транзисторах. Устройство содержит два генератора: генератор ультранизкой частоты, определяющий характер модуляции звукового сигнала, и управляемый генератор низкой частоты.

Для усиления звукового сигнала используется незадействованные элементы микросхемы и составной транзистор VT1 и VT2, в коллекторную цепь которого включен низкоомный громкоговоритель. В устройстве можно использовать одну-две микросхемы типа K561ЛE5 или K561ЛA7. Такая доработка предполагается для развития самостоятельного творчества.

Рис. 4. Принципиальная схема сирены на микросхеме K561ЛH2.

В качестве выключателя питания применяется специальный ключ на шнурке. Сирена включается при выдергивании ключа, тогда контакты выключателя замыкаются. Отключить устройство можно только ключом хозяина.

При подаче напряжения питания сигнал с генератора, поступая на базу модулирующего транзистора VT1, вызывает изменение (модуляцию) частоты генератора звуковой частоты.

Модулированный сигнал («переливающийся» звук) поступает на усилительный и оконечный каскады на транзисторах VT2, VT3. Выходной транзистор работает в импульсном режиме и, благодаря малому остаточному напряжению коллектор — эмиттер, нагревается незначительно, следовательно может быть установлен без теплоотвода.

Секреты подключения

С момента монтажа GSM сигнализация стоит на страже вашего автомобиля, поэтому каждая мелочь имеет значение. Более того, существует ряд секретов подключения, о которых нужно знать при установке:

Главная задача – обеспечить независимое питание устройству, которое можно будет отключать и включать с помощью скрытого тумблера (об этом мы уже говорили).
Все провода должны прокладываться в местах, куда никогда не проникает влага. Это необходимо во избежание вероятного короткого замыкания и выхода из строя системы.
Постарайтесь смонтировать основной блок, датчики (если они есть) и провода как можно дальше от греющихся, а также вибрирующих элементов автомобиля. В противном случае высока вероятность повреждения системы и выхода ее из строя.
Блок управления устройством должен быть удален от телефона, автомобильной антенны и магнитолы во избежание помех.
Места, где провода переходят от кузова к дверям или от кузова к капоту, необходимо дополнительно укрепить специальными прорезиненными трубками во избежание заломов и повреждений.

Монтаж такой сигнализации – это ответственный процесс, поэтому спешка здесь является лишней. Каждый разъем необходимо зачищать с особой ответственностью и аккуратно изолировать во избежание попадания на него грязи и пыли.

sxemy-podnial.net

Предлагаю вашему вниманию схему громкой сирены на транзисторах. Эту схему я не «поднимал», мне её дали перерисовать, почти из под полы. Однажды, в разговоре с водителем нашего цеха, в далёком уже 1990 году, я узнал, что существует «запрещённая» ГАИ схема сирены для автомобилей. Мол, очень простая, и иногда, очень нужная в дороге вещь. И что самое главное, схема выполнена двухполюсником! То есть, для реализации сирены нужно всего лишь сам генератор, колокол (или мощный динамический громкоговоритель), кнопка и аккумулятор. И все эти элементы нужно соединить последовательно. И вот недавно просматривая свои архивы, я и наткнулся на эту схему. После решения опубликовать схему сирены, я зашёл в Гугл, посмотреть подобные схемы и нашёл в нём почти такую же! По всей видимости схему уже давно «подняли» с зарубежной сирены. Фотографии платы и схему можно посмотреть в . А в дано полное описание работы и даже схемы с увеличенной выходной мощностью.

Громкая сирена на транзисторах. Схема

Вот схема, которую мне дали. От опубликованных в и она отличается наличием эмиттерного повторителя на транзисторе VT4. Собирал я схемы эти, и «свою», и из и . Сказать, что они звучат очень похоже на настоящую, то значит соврать. Но, отдалённо похоже. Да, кстати, «свою» схему я нарисовал в точности с предоставленным оригиналом, и сразу указал, что транзистор VT1 установлен не правильно. На что получил ответ, что всё правильно и что в этом и состоит «изюминка» схемы. Включал я транзистор VT1 и правильно, и не правильно — всё работало. По своему работало — но работало. Изменения в звучании сирены были, но не существенные. Самое неприятное и неправильное в этой схеме, это то, что она выполнена двухполюсником. При её работе, весь потребляемый постоянный ток течет через катушку громкоговорителя. Это, во-первых уменьшает полезную мощность отдаваемую нагрузке, а во-вторых, катушка очень сильно греется. И если обмотка громкоговорителя будет намотана на оправку из пластика, то последняя поплавится (что и произошло у меня с динамиками из детских игрушек). После этого я стал искать схемное решение, что бы исключить через громкоговоритель постоянный ток. И вспомнил я схему из моей бывшей работы электромонтёра по ремонту диспетчерских средств связи, а именно транзисторный преобразователь РТ-1А в . Нашёл документацию и совместил две схемы. Добавилось в схему всего четыре радиодетали. Результат меня удовлетворил, надеюсь и тех, кто решит собрать эту схему.

Громкая сирена на транзисторах (добавленная). Схема

Добавлю ещё то, что если вы захотите установить сирену по этой схеме, на какую нибудь детскую модель, то лучше всего питать её от пониженного напряжения 4-5 вольт. И ещё — собирая эту сирену, по-экспериментируйте с изменением номиналов резисторов и конденсаторов — может подберёте нужное вам звучание.

Литература: 1. https://xn—-7sbbil6bsrpx.xn--p1ai/ochen-gromkaya-sirena-na-tranzistorax.html 2. https://www.radiokot.ru/circuit/analog/games/18/ 3. Секретарско-Директорское устройство телефонной связи TELSID UD-40.TD Техническое описание и инструкция по эксплуатации. стр. 68

Автономная сигнализация-ревун для дачи без электричества

Самым простым решением является автономная сигнализация на дачу в виде модуля-сирены: в одном корпусе датчик и звуковая, световая индикация. Обнаружитель фиксирует движение, извещатель активируется и издает звук тревоги, включается световая индикация. Больше никаких действий наподобие отсылки сигнала на пульт, телефон не предусмотрено. Это устройство именно для привлечения внимания и дезориентации, чтобы спугнуть злоумышленников, дать сигнал соседям, сторожу.

Кроме психологического, для вора такое действие может оказать и некоторое физическое воздействие. Звуковой сигнал ревуна может достигать 120 дБ, что близко к болевым ощущениям (шумовая атака), особенно если задействуется несколько таких изделий.

Можно ставить систему разных датчиков-сирен (реагирующих на движение, взлом, огонь) по периметру объекта или в любых его местах, причем это сделать чрезвычайно просто – не нужно соединять систему кабелями, осуществлять сложную настройку. Надо просто вставить в такой самодостаточный модуль батарейки, закрепить его в охраняемой зоне и включить его без подводки каких-либо проводов и прочих манипуляций.

Как работает самодостаточный модуль датчик-сирена

Самый простой ревун (сирена) — это цельный корпус (модуль) с узлом, издающим звук, элементами питания, ручным выключателем или считывателем для магнитного ключа. Внутри также есть датчик, то есть вся система в одном компактном коробе. Отдельно могут быть ответные элементы для обнаружителя, как, например, у изделий, осуществляющих мониторинг целостности и открывания/закрывания дверей, окон. Принцип при этом простой — сигнализация задействуется, когда две части этого узла размыкаются.

Более сложные изделия снабжаются следующим:

панель с цифровым кодом активации/деактивации, считывателем магнитного ключа;
совмещают возможность питания от сети и от батареек;
брелоки или блоки управления с небольшими антеннами. Вкл./выкл. производится посредством радиосвязи.

Модификацией автономных сирен являются не модули, а комплекты, у которых датчики и оповещатели разнесены в пространстве — при обнаружении первыми фактора тревоги ими подается через радиоканал команда для активации вторых.

Особенности автономных сигнализаций

Sensor Alarm

Необходимо уделить внимание, пожалуй, самому удобному и практичному устройству — автономному ревуну. Для примера можно взять модель Sensor Alarm. Она представляет собой звуковой оповещатель без наличия проводов, реагирует на движение за счёт специальных датчиков, совмещённых с сиреной

Дополнительно к устройству прилагается два брелока дистанционного типа, которые будут отключать ревун. Эта модель имеет следующие характеристики:

Она представляет собой звуковой оповещатель без наличия проводов, реагирует на движение за счёт специальных датчиков, совмещённых с сиреной. Дополнительно к устройству прилагается два брелока дистанционного типа, которые будут отключать ревун. Эта модель имеет следующие характеристики:

датчики движения засекают перемещение субъектов вплоть до 15 метров;
угол охвата территории составляет 110 градусов;
ревун имеет довольно мощную сигнализацию – 105 дБ, что гарантированно порушит планы грабителей.

Secure Dog

Помимо этого устройства, стоит обратить внимание на модель Secure Dog («Лающая собака»). Большинство специалистов рекомендует размещать это устройство в квартирах, но при размещении на крыльце загородного дома (если расстояние от забора до дома небольшое), оно будет отлично выполнять свою работу. Модель обладает такими характеристиками:

Модель обладает такими характеристиками:

сирена срабатывает, засекая движение на расстоянии до 8 метров;
модель имеет угол захвата 360 градусов (полный обзор), что прекрасно подходит для размещения в центре помещения или двора;
срабатывает посредством микроволнового детектора.

МТ1020

Ещё одна модель, достойная внимания — МТ1020. Особенностью ревуна является возможность включать сирену, подать сигнал или начать проигрывать ранее записанное оповещение. Сирена имеет следующие характеристики:

зона обнаружения движения составляет 3 метра, поэтому разумно устанавливать устройство перед дверью;
довольно небольшой угол захвата в 30 градусов не будет недостатком, если устанавливать ревун в коридоре, за калиткой или перед ней;
длительность звукового сигнала 10 секунд.

Сохранение личного имущества в целостности очень важно для наших граждан. Поэтому не стоит жалеть деньги на технические средства защиты жилища, в том числе и всякого рода сигнализацию (шумовую, сенсорную). Многие люди рано или поздно сталкиваются с воровством и лучше всего предотвратить крупную кражу, потратив на это некоторые средства, чем потерять, возможно, всё самое ценное

Многие люди рано или поздно сталкиваются с воровством и лучше всего предотвратить крупную кражу, потратив на это некоторые средства, чем потерять, возможно, всё самое ценное.

Обзор сигнализации Electronic Dog с датчиком движения и сиреной смотрите далее.

Схема подключения пьезо мини сирены в качестве озвучивания предупредительной охранной зоны

У многих сигнализаций вместе с снятием с охраны отключаются и датчики это идеально подходит для этой схемы, но есть сигнализации у которых и после снятия с охраны датчик остается в рабочем состоянии и продолжает реагировать на воздействие, то в таком случае подключение нужно изменить, а то мини сирена будет продолжать «попискивать».

У самой даже примитивной сигнализации есть выход на блокировку нормально замкнутыми контактами. После постановки на охрану на этом проводе появляется минусовое напряжение, а после снятия оно пропадает. Вот этот выход мы и используем, подключим к нему минусовое питание датчика, но через диод катодом в сторону сигнализации.

Чтобы все работало правильно нужно взять два диода соединить их катодами вместе и подключить к нашему проводу блокировки. К аноду одного диода подключаем минусовое питание датчика, а к аноду второго диода подключается реле блокировки.

Msvmaster — Установка и отключение охранных систем автомобилей.

Почему не работает сигнализация-ревун

Сирена-ревун может иногда выходить из строя по некоторым причинам:

Была отключена электроэнергия при установке проводной системы.
Неправильно была подключена вся система.
«Сели» аккумуляторы в беспроводном устройстве.
Сигнализация была установлена на улице.
Производственный брак.
Злоумышленники нашли, каким способом отключить сирену.
В устройство попала вода, пыль, грязь и замкнула контакты.

Выбирая любой тип сигнализации сирены-ревун, необходимо тщательно ознакомиться с инструкцией, чтобы правильно установить и настроить систему. В противном случае ваш дом не будет надёжно защищён, и могут произойти непредвиденные ситуации, например, частые ложные срабатывания. Благодаря звуковой системе оповещения вы сможете быть уверенными в том, что на территорию вашего загородного дома или дачи не проникнут посторонние люди.

Разновидности сирен для сигнализации

Сирены подразделяются по следующим отличиям:

принципу генерации звука;
напряжению питания;
степени давления звука;
виду подключения и питания.

Некоторые из разновидностей будут рассмотрены ниже.

По принципу работы

В основе работы сирен применяются два принципа формирования звукового эффекта:

Пьезоэлектрический. В автомобильных сиренах используется обратный пьезоэлектрический эффект, основанный на вибрации пьезокерамической пластины под воздействием переменных токов. Частота звука определяется частотой подаваемого напряжения, которое составляет от 12 до 20 Вольт. В конструкцию сирены можно ввести управляющий микроконтроллер, который позволит генерировать двух- или трехтональный звук. Для сирен авто характерна возможность подачи различных звуковых сигналов и мелодий, которые отличаются частотой или дискретностью. На промышленных предприятиях для сирен систем оповещения с пьезоэлектрическим эффектом может применяться напряжение 220 в. Звуковое давление измеряется в децибелах, для сирен в машинах применяется диапазон от 75 до 115 Дб.
Электромагнитный. Устройства представляют собой сердечник из намагниченного материала, на который намотана катушка из медной проволоки. Сердечник имеет внутри полость, с установленной в нем тонкостенной металлической перегородкой — мембраной. При подаче на катушку напряжения с переменной частотой (соответствующей желаемому звуку) мембрана начинает вибрировать и формировать однотональный звук с повышенной громкостью. Для усиления звука в сиренах применяется дополнительный генератор, усиливающий звук с частотой в диапазоне 800-2000 Гц. Недостатком конструкции является энергоемкость и необходимость применения напряжения 220 в. На сегодняшний день сирены электромагнитного типа изредка применяются в охранных системах помещений.

По виду подключения и питания

Сирены могут разделяться по способу связи с блоком управления на проводные и беспроводные. Вторые получают сигнал на срабатывание по радиоканалу различной частоты.

Проводные и беспроводные устройства могут иметь два варианта питания:

от основного источника энергии — аккумулятора автомобиля или штатной сети в помещениях;
с автономным питанием от собственного источника (аккумулятора или батареек).

Изготовление говорящей сирены показано в видеоролике от канала Tver Garage.

Критерии выбора

Сегодня в продаже можно увидеть очень много видов оборудования для устройства охранных систем. Чтобы не ошибиться при выборе, нужно знать об основных критериях, которые обязательно нужно учитывать. К ним относятся следующие факторы:

У изделия обязательно должен быть сертификат, полученный именно в РФ. Дело в том, что в других странах совершенно иные условия. Кроме того, прибор может питаться от источника с другим напряжением, что может стать причиной поломки или даже возгорания.
Качество оборудования обязательно должно подтверждаться документально. В идеале у него должны быть сведения о проведенных испытаниях. Отечественная продукция проходит подобные процедуры, а вот китайские образцы зачастую поставляются без предварительных проверок.
Учитывайте внешний вид. Пластмасса обязательно должна быть прочной, без дефектов и разводов. Изделия хорошего качества не производятся из вторсырья.
Лучше выбирать модели с сиренами высокой мощности. Если на даче уже имеется охранная система, то ревун можно закупить дополнительно. Иногда целесообразно устанавливать сразу несколько приборов.
Прекрасное решение — устройство, оснащенное влагозащищенным корпусом. Его можно устанавливать не только внутри, но и снаружи помещений. При этом прибору не будут вредить климатические осадки в виде снега, дождя и сильного ветра.
Наличие электрической энергии — крайне значимый фактор. При ее отсутствии можно взять в аренду дизельный электрогенератор. Однако в зимнее время его содержание нецелесообразно, потому лучше отдать предпочтение аккумуляторным вариантам, которые нужно время от времени подзаряжать или менять батарейки.

Виды самодельных схем

Сборка и установка системы собственными руками имеет ряд преимуществ. Она позволяет сэкономить средства, исключает возможность пособничества сотрудников компании, занимающейся установкой, ворам. Но самое главное в процессе изготовления и монтажа вы тщательно изучите структуру сигнализации, сможете сами устранять неполадки, вносить коррективы в нее, подключая дополнительные датчики и усовершенствовать свою разработку.

Смотрим видео, самодельная система охраны:

Существует несколько способов оборудования дома простой охранной сигнализацией, собранной и установленной своими руками. Первый и самый простой, но в то же время наиболее дорогостоящий – пригласить сотрудников специальной компании, которые разработают проект, подберут необходимое оборудование, установят его и выполнят пуско-наладочные работы. Этот вариант подходит для жилых и складских помещений, но непригоден для дачи, так как затраты будут превышать стоимость хранящегося там имущества.

Еще один способ – купить оборудование, внимательно изучить инструкцию по его установке и эксплуатации, и выполнить монтаж самостоятельно. В общем ничего невыполнимого в таком подходе нет.

Тем более, что многие торговые фирмы занимаются программированием ПКП, что избавит вас от необходимости приобретения программатора, изучения правил работы с ним и попыток выполнить этот этап работ без посторонней помощи.

Для самого простого варианта сигнализации требуется запрограммировать шлейфы прибора, включить их в общую сеть и записать в память требуемое число ключей для доступа. Они потребуются для снятия и постановки объекта на охрану. Кроме этого программируется включение светового устройства, причем с ограничением времени работы до 10-20 минут и релейного выхода для дозвона на мобильный.

Cмотрим видео, дополнение к основной сигнализации с помощью мобильного телефона;

На рынке можно найти немало GSM модулей для подачи сигнала на указанный номер при замыкании контактов на одном из входов. Эти приборы универсальны и могут подключаться к любому ПКП.

Если вы уже выбрали датчики охранной сигнализации, то далее идет их подключение к запрограммированному прибору, что достаточно легко выполнить каждому, кто в состоянии найти «плюс» и «минус» в схеме. Опять же при самостоятельно произведенном монтаже вы сможете детально разобраться с прокладкой кабелей и в случае поломки устраните ее без проблем.

Смотрим видео о покупной системе GSM:

Для тех, кого проводная система не устраивает можно выбрать беспроводной вариант. В этом случае монтаж еще упрощается, так как потребуется только развесить датчики в необходимых местах и вставить в них батарейки. Достоинством таких систем является возможность работы на одном источнике питания до года, да и стоимость их, при комплектации одним или двумя датчиками невысока.

У извещателей также есть свои плюсы. Они могут переносится с одного места в другое, при необходимости, без особых хлопот. Рассмотренный выше вариант можно удешевить, купив оборудование бывшее в употреблении. Этот вариант может использоваться как охранная сигнализация для гаража и легко собирается своими руками.

Еще один, самый дешевый, но и малоэффективный способ – установка муляжей. Такая система вряд ли сможет испугать матерого вора, но вот мальчишек, решивших пошалить на чужой даче остановить сможет.

Почему не работает сигнализация-ревун

Сирена-ревун может иногда выходить из строя по некоторым причинам:

Была отключена электроэнергия при установке проводной системы.
Неправильно была подключена вся система.
«Сели» аккумуляторы в беспроводном устройстве.
Сигнализация была установлена на улице.
Производственный брак.
Злоумышленники нашли, каким способом отключить сирену.
В устройство попала вода, пыль, грязь и замкнула контакты.

Выбирая любой тип сигнализации сирены-ревун, необходимо тщательно ознакомиться с инструкцией, чтобы правильно установить и настроить систему. В противном случае ваш дом не будет надёжно защищён, и могут произойти непредвиденные ситуации, например, частые ложные срабатывания. Благодаря звуковой системе оповещения вы сможете быть уверенными в том, что на территорию вашего загородного дома или дачи не проникнут посторонние люди.

Подключение автосигнализации своими руками

Перфекционистам можно приготовить изоленту черного цвета, чтобы она не отличалась от используемой в штатной проводке.
При подключении требуется дополнительное реле. Достаточно всего лишь внимательно разобраться в схеме подключения, поставляемой в комплекте вместе с оборудованием.
Перед тем как подключить датчик сигнализации, нужно разобрать левую стойку. Также следует учитывать, что на этот компонент не должны воздействовать сырость и высокие температуры, поэтому его лучше поставить подальше от самого двигателя. Вся информация передается через спутники связи.
В таких случаях приходится индивидуально разбираться в схеме каждого автомобиля. Многие из них могут блокировать двигатель, предотвращая попытки несанкционированного пуска. Для предотвращения попадания в блок влаги рекомендуется установить его таким образом, чтобы исключить стекание капель воды по проводам внутрь корпуса.
Основные практические моменты операций по демонтажу панелей можно подробно посмотреть на видео в конце этой статьи. Установка сигнализации своими руками Современные реалии нашей жизни делают установку автомобильной сигнализации одной из наиболее актуальных проблем. Проведите провод через защиту Этот провод соединит автомобильную сигнализацию с сиреной.

Разновидности элементов ЦЗ

Для начала блок переводят в сервисный режим, который позволяет выполнять техническое обслуживание устройства. Наконец, следует отметить существенное расширение сервисных возможностей у этого типа оборудования: дистанционный запуск двигателя, турботаймер работа двигателя на холостых оборотах для охлаждения турбокомпрессора после парковки и постановки на охрану , доводчик стёкол люка при наличии — автоматический подъём стёкол, если они были открыты, специальные режимы подсветки салона и многое другое

Важно, чтобы вы изолировали этот провод резиновой прокладкой или заполнили отверстие кремнием

Возможные схемы блокирования двигателя приведены в инструкции по установке универсального комплекта беспроводной блокировки StarLine. Установка сигнализации автомобиля к системе ЦЗ. Сигнал будет передаваться через стекло без необходимости просверливания отверстий и проводов повторителя непосредственно к проводу антенны вашего модуля сигнализации.

Максимальный ток нагрузки мА. Часто это помогает прокладывать провод рядом со шлангами сердечника нагревателя, проводом усилителя мощности, источником питания зажигания или любым другим проводом, идущим к другой стороне защиты.
Ставим сигнализацию на Ваз 2110, часть 1

Ставим сигнализацию на Ваз 2110, часть 1

Как осуществляется управление автомобильной сиреной

Управление автомобильной сиреной осуществляется несколькими способами:

«Внешней» сиреной для сигнализаций может управлять слаботочный выход отрицательной полярности. Для этого провод Negative Trigger соединяют с управляющим выходом, а второй «триггер» изолируют. Второй управляющий шнур рекомендуют соединять с «массой».
Для управления положительной полярности внутри шлейфа сирены расположен шнур в белой изоляции. Его нужно подсоединять к выходу основного блока. Как только на нём появится напряжение, станет раздаваться сигнал тревоги.
Для передачи управляющего сигнала также может использоваться высокочастотный радиоканал.
Режим работы автономной сирены выбирается поворотом замка, расположенного на задней поверхности ее корпуса. В зависимости от положения ключа прибор будет работать либо автономно, либо от бортовой сети машины.
Неавтономные сирены управляются с использованием силовых проводов.
