Обогрев канализационных труб: виды кабеля их особенности- Обзор +Видео

Наружные системы обогрева канализационных труб

Способы наружного обогрева

Наружный подогрев канализационных труб бывает пленочным и кабельным.

Пленочный тип наружных систем обогрева является наиболее распространенным и актуальным. Дело в том, что стоимость такой системы вполне приемлема, а ее установка не вызывает затруднений. Материалом для производства пленочного обогрева служит теплоизлучающая пленка. Пленочная система обладает следующими достоинствами:

  • тепло распространяется равномерно по всей площади трубы;
  • система имеет малую мощность, позволяющую экономить средства при эксплуатации.

Пленочный обогрев для труб

Совет от профессионала: При установке пленочной системы обогрева на канализационные трубы, просто обмотайте пленку вокруг труб и надежно закрепите ее хомутами или скотчем.

Возможен и другой вариант обогрева канализационных труб – с помощью нагревательного кабеля. В данном случае кабель, прокладываемый вдоль обогреваемой трубы, при включении системы нагревает ее до заданной температуры.

Электрический нагревательный кабель выпускается различных видов:

  1. Саморегулирующийся кабель – самый перспективный из всех существующих видов греющего кабеля. Он способен «подстраиваться» под климатические условия: при повышении температуры воздуха на улице сопротивление кабеля автоматически снижается, что ведет к понижению потребляемой мощности и, следовательно, к уменьшению затрат на электроэнергию. Причем мощность обогрева может быть неодинаковой на разных участках утепленной трубы. При применении саморегулирующегося греющего кабеля можно обойтись без терморегуляторов.

Схема саморегулирующегося кабеля

  1. Резистивный кабель стоит дешевле, но мощность и сопротивление в системах такого обогрева не регулируются при изменении температуры окружающей среды, поэтому возможен выход кабеля из строя из-за перегрева. Для предотвращения поломки в нагревательную систему обязательно должны устанавливаться датчики и терморегуляторы.

Схема резистивного кабеля

  1. Зональный кабель по принципу работы схож с резистивным, однако в отличие от него, выделяет тепло не всей своей длине, а лишь в определенных зонах. Благодаря такой особенности допускается разрезание и перераспределение кабеля в любое место канализационной системы. Использование зонального кабеля целесообразно для утепления трубопроводов из металла и резервуаров.

Схема зонального кабеля

Совет от профессионала: Мощность нагревания электрического греющего кабеля прописана изготовителем в инструкции по эксплуатации. Поэтому тщательное ознакомление с инструкцией позволит приобрести именно то, что нужно.

Монтаж нагревательного кабеля снаружи труб

При прокладывании электрического греющего кабеля возьмите на вооружение следующие правила:

  1. Протягивание кабеля осуществляется строго вдоль трубы – только так можно избежать возможных ошибок монтажа, предупредить различные повреждения кабеля и значительно сэкономить время.
  2. Электрокабель может быть выложен спиральной прокладкой, но лишь в том случае, если этого требует проект.
  3. При прокладывании не допускается перекрещивание кабеля на опорах и в других местах.
  4. Монтаж кабеля должен происходить с учетом тупиковых и байпасных линий.

Принцип установки кабеля снаружи трубы

Крепление греющего кабеля на канализационных трубах

Нагревательный электрокабель должен крепиться на канализационные трубы с подогревом. Закрепление осуществляется с интервалом не менее 200 мм термостойким скотчем или синтетическим кабельным бандажом. Если греющий кабель имеет минеральную изоляцию, крепление производится стяжными лентами или кабельным бандажом из стали.

Принцип крепежа нагревательного кабеля

При выборе крепежа берут во внимание следующие рекомендации:

  • преимущественным средством крепления является клейка лента;
  • при использовании кабельного бандажа, учитывается его стойкость к химическим реагентам и повышенным температурным воздействиям;
  • если нагревательный кабель помещен в полимерную оболочку, применение металлических крепежных средств запрещено;
  • при наклеивании клейкой ленты на основе алюминия на нагревательный кабель повышается его тепловая мощность, поэтому использование такой ленты должно быть обосновано требованиями проекта;
  • если необходимо утеплить синтетические канализационные трубы, лучшим способом закрепления кабеля станет алюминиевая клейкая лента или пропускание фольги под кабелем (в некоторых случаях – под ним и поверх него), так как это обеспечивает эффективную теплоотдачу и равномерно распределяет тепло.

Конструкцию лучше дополнительно утеплить снаружи

Установка греющего кабеля на трубу

  1. Подготовка к монтажу. Очистка труб от ржавчины и грязи.
  2. Установка своими руками греющего кабеля по одному из вариантов:
  • Монтаж одной или более параллельных нитей греющего кабеля непосредственно на трубу. Число нитей подбирается в зависимости от создания необходимой мощности.
  • Монтаж кабеля по спирали. Более затратный вариант, применяемый при использовании труб небольшого диаметра и в случае наличия достаточно длинного греющего кабеля.

Схема спиральной укладки греющего кабеля на трубу

  1. Закрепление нагревательного кабеля на нижней части трубы, требующей обогрева,  специальной лентой.

Совет! Старайтесь закрепить кабель так, чтобы он был как можно дальше от нижней части фланцев или иных соединительных элементов, способных пропускать воду. Это не допустит попадания жидкости на работающие элементы греющей системы в случае разгерметизации соединения.

  1. Монтаж теплоизоляции. Необходимо следить за тем, чтобы «холодный» конец греющего кабеля остался снаружи изоляционного слоя.
  2. Подведение питания от электрощита (розетки) к обогревающему кабелю. В случае, когда монтаж греющего кабеля на трубы осуществляется в месте, удалённом от электрощита, следует воспользоваться распаечной коробкой.

Дополнительное соблюдение некоторых условий позволит провести качественный монтаж обогревателя и получить наибольший эффект обогрева коммуникаций:

  • Поскольку пластиковые трубы лишены алюминиевой прослойки, следует предварительно обернуть их фольгированным скотчем. После этого вся поверхность трубы будет нагреваться равномерно.
  • Отрезки нагревающего кабеля, не превышающие 1,4 м в длину, следует монтировать к трубопроводным вентилям, фланцам крепления. Это даст возможность, в случае необходимости, легко провести разъединение системы труб.
  • Нельзя допускать пересечения резистивного нагревающего кабеля во избежание его перегорания. Это не относится к саморегулирующемуся нагревательному кабелю, поскольку он негорюч.

Схема расположения температурного датчика на обогреваемом трубопроводе

Необходимо обеспечить максимально возможную защиту нагревательной системы от влаги, используя для этого тепло- и гидроизоляцию.

Обязательно необходимо предусмотреть разметку на изоляции трубопровода с указанием необходимой информации о наличии нагревающего кабеля на трубах.

Критерии выбора

Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку

При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант. Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным

Поэтому выбрать такой вариант будет правильным решением

Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.

Подробнее об оплетке вы можете узнать из видео:

Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.

Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!

Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м. Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания

Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра

Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.

Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:

  • диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
  • 25-40 мм — 16 Вт/м;
  • 40–60 мм — 24 Вт/м;
  • 60–80 мм — 30 Вт/м;
  • >80 мм — 40 Вт/м.

Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии

Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto. Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс)

Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).

Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!

Принцип работы

Тепло вырабатывается за счет того, что являющийся основой кабеля провод имеет определенное электрическое сопротивление.

При прохождении тока через металл происходит выработка тепла. Этот принцип используется при изготовлении ламп накаливания и обогревателей. Чтобы энергия не расходовалась зря, жилы изолируются диэлектрическими материалами с максимальной степенью теплопроводности и гибкости. Для изготовления греющего кабеля используется гибкий металл со средним сопротивлением. Выделяемого тепла достаточно, чтобы предотвратить образование льда и не расплавить изоляцию.

Закопать трубы глубоко в грунт

Наиболее надежный способ утепления – углубить их в грунт. Чем глубже находится труба, тем меньше вероятность ее промерзания. Ведь на определенной глубине температура не меняется даже в зимой.

Как определить оптимальную глубину для прокладки труб? Универсального совета для каждой местности привести нельзя. В каждой климатической зоне грунт промерзает на разную толщину. В одних районах достаточно закопать на метровую глубину. В других земля может промерзать и до двух метров. Справившись с климатическим атласом вашей местности и определив глубину промерзания, вы сможете правильно провести земляные работы. Правда, строители советуют накинуть запас и углубиться немного больше.

Закопать трубы глубоко в грунт – хороший вариант. Однако на практике этот эффективный и малозатратный способ утепления применяется не всегда. Почему? Земляные работы вызывают осложнения даже в тех случаях, когда трубы следует закопать на метровую глубину. Если надо копать глубже, возникает желание придумать другой способ, как утеплить трубу канализации. Кроме того, часто участки расположены в такой местности, где земляные работы проводить или невозможно, или очень дорого.

Закопав глубоко, вы создадите еще одну проблему. Предположим, в системе возникла неполадка. Вы даже не уверены, есть ли протечка, но проверить трубу нужно. А для этого вам придется еще раз переворачивать горы грунта, осматривать, искать повреждения и закапывать их обратно. А если понадобится заменить одну или несколько секций?

Мой опыт

Некоторое время назад я озадачился модернизацией системы канализации в недавно купленном доме.

В ней были сделаны два важных изменения:

  1. Выгребную яму сменил септик, требующий откачки в несколько раз реже. Отстойник септика из-за особенностей планировки лома и придомовой территории было решено установить не в грунте, а открыто, под крыльцом дома;

Отстойник септика под крыльцом моего дома.

  1. Канализация достроенного мансардного этажа была выведена к септику прямо по фасаду, открыто.

Первая же зима, однако, показала, что мои надежды на крымское тепло были чрезмерно оптимистичными. После вторжения с материка арктических воздушных масс температура за одну ночь упала до -20 градусов.

За два дня заморозков произошло следующее:

  • Бак отстойника заполнился льдом. К счастью, полиэтиленовые стенки благодаря эластичности полимера не потрескались, а лишь слегка растянулись;
  • То же самое произошло с горизонтальным участком проложенной по фасаду трубы и с переливом, соединяющим отстойник с бывшей выгребной ямой, а ныне -фильтрующим колодцем.

В горизонтальном участке скорость движения стоков минимальна, и в сильный мороз они начинают намерзать на внутреннюю поверхность трубы.

Мной было принято вполне закономерное решение организовать обогрев трубопроводов греющим кабелем. Кабель мощностью 16 ватт был закуплен для обогрева перелива диаметром 50 мм; для канализации диаметром 110 мм удельная мощность была увеличена до 30 ватт (в полном соответствии с приведенными выше рекомендациями). Несколько метров кабеля было уложено спиралью в сам отстойник, чтобы исключить его перемерзание в дальнейшем.

На фото хорошо видно, что соединение с проводом питания размещено вне отстойника.

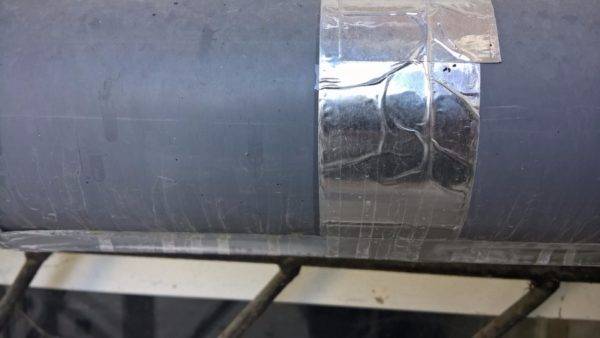

При монтаже выяснилось, что закрепить кабель только наклеенным вдоль трубы алюминиевым скотчем почти невозможно. Он не обладает сколь-нибудь значительной прочностью и постоянно рвется.

Достаточной прочность фиксации кабеля делается лишь при намотке алюминиевого скотча на трубу в несколько оборотов.

Проблема решалась двумя способами:

  1. Фиксацией кабеля полиэтиленовыми хомутами;

На изгибе кабель притянут полиэтиленовыми стяжками.

  1. Наклейкой алюминиевого скотча поверх обычного.

Алюминиевый скотч наклеен поверх обычного.

По прошествии двух зим эксплуатации системы обогрева можно подвести некоторые итоги.

  • Она показала свою эффективность. И трубы, и отстойник септика при падении температуры ниже нуля (вплоть до минимальных с момента установки обогрева -15С) больше не перемерзали;
  • На счетах за электричество установка кабеля практически не отразилась. В среднем за сезон, по моим подсчетам, кабель потребляет от 30 до 50 КВт*ч электроэнергии. Согласитесь, не самая высокая плата за исправно работающую канализацию.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.


Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Как монтировать: внутрь или поверх?

Кабели отличаются по способу установки: либо внутрь, либо снаружи трубы. Оба способа одинаково востребованы, но в разных ситуациях.

Так, если диаметр трубы слишком узкий, кабель проще установить поверх трубы. Но если водопровод уже закопан, то монтировать кабель можно только внутрь. Впрочем, у внутреннего монтажа есть некоторые преимущества. Во-первых, меньше риск механических повреждений кабеля. Во-вторых, такой способ монтажа более аккуратный и эстетичный. В-третьих, внутренняя установка обеспечивает небольшую экономию электроэнергии, так как сначала нагревается вода, а не поверхность трубы.

Кабели отличаются по способу установки: либо внутрь, либо снаружи трубы

Впрочем, при внутреннем монтаже есть один, но существенный риск. Далеко не все производители используют безопасную оболочку. Кабель для внутреннего монтажа от сомнительного производителя может негативно влиять на характеристики воды: от изменения вкуса до выделения в воду вредных веществ.

Для обогрева водопровода с питьевой водой необходимо покупать кабели с пищевой оболочкой. Это специальный защитный слой, который исключает контакт воды с кабелем. Такие кабели для обогрева питьевой воды в основном представлены дорогостоящими европейскими моделями, из корейских можно рекомендовать Heatus 13MSH2-CR – дополнительную безопасность обеспечивает прозрачная оболочка, закрывающая надписи на кабеле.
