Система полива на даче из пластиковых труб своими руками: Пошаговая инструкция +Видео

Капельный полив из полипропиленовых труб

Если сравнить трубы из металла и полипропилена, то последние имеют больше плюсов. К тому же материал ниже по стоимости, и лучше подойдет для самостоятельной сборки капельного полива.

Вначале сборки необходимо позаботиться о следующих моментах:

  • Понадобится тара на 100 л. Температура воды в ней будет повышаться под влиянием солнечного света. Это также положительно отражается на росте растений.
  • Шаровой кран и фильтр для очищения воды. При его отсутствии система даст сбой в работе.
  • Бутылка для минеральных удобрений
  • Трубопровод
  • Отводы из полипропиленовых труб.

Для определения размеров материалов, требуется сделать разметку земли. В целях полива на 1 квадратный метр площади потребуется примерно 30 л воды за 24 часа. Вместе с тем необходимо высчитать число отводов и длину отрезка меж капельниц.

Для фиксации уровня набора лучше поместить клапан с поплавком. Установка труб для капельного полива должна быть соблюдена четко по инструкции. Чтобы все правильно работало, трубы должны закрепляться к фитингам с помощью пайки.

Трубы соприкасаются с магистралью на глубине75 см. Установка фильтрации находится с боку. В завершении основной трубы делается заглушка. После всего этого можно приступить к капельницам. На этом все, система капельного полива готова к использованию!

Выбор материала труб для полива на даче, характеристика изделий

Перед тем как организовать полив на даче, следует определиться с материалом трубопроводов для выбранной системы орошения. Металлические изделия характеризуются прочностью, надежностью, долговечностью и доступной стоимостью. Среди отрицательных факторов можно выделить дороговизну фасонных соединений и запорной арматуры, подверженность изделий коррозии, трудоемкость монтажа, который требует специальных навыков и умений.

Качество труб и материалов — залог долговременной службы оросительной системы

Пластиковые изделия являются более современными, практичными и недорогими. Стенки труб отличаются чрезвычайной гладкостью, благодаря чему внутри трубопроводов не будут скапливаться отложения, что исключает снижение пропускной способности изделия. Материал характеризуется прочностью и долговечностью.

Трубы ПНД для полива на даче не реагируют на температурные колебания, воздействия агрессивной среды, могут использоваться при надземном и подземном способе укладки. Соединение элементов системы из ПВХ осуществляется с помощью клея, мастики и конструкционных фитингов – это можно выполнить самостоятельно, не обладая специальными навыками.

Среди наиболее популярных производителей полиэтиленовых труб можно выделить компании Rehau, Wavin и Оstendorf, которые выпускают качественную продукцию, обладающую высокими техническими и эксплуатационными характеристиками. Цена труб для полива на даче составляет 50-90 руб./м.

Выбирая трубы производства известных брендов, можно быть уверенным в качестве и прочности изделий

Самыми прочными и эластичными являются полиэтиленовые трубы, которые не лопаются при замерзании воды. Наиболее оптимальным вариантом считается диаметр изделий 20-40 мм. Соединение элементов системы осуществляется методом пайки. Полипропиленовые трубы – более экономичный вариант. Они обладают повышенной прочностью и долговечностью. Отдельные участки соединяются путем пайки стыков или крепления муфтами. Купить трубы от известных производителей Rehau, Aquatherm, Banninger, Wefatherm, Ekoplastik, Valtek, Pilsa, Pro Aqua, Santrade можно за 30-60 руб./м.

Использование пластиковых бутылок

Для полива небольших участков можно изготовить несложное устройство, состоящее из пластиковой бутылки со вставленным в нее небольшим кусочком трубки, подвешенная горлышком вниз. В качестве нее удобней использовать пустой стержень из шариковой ручки.

Кроме основного отверстия для трубки, потребуется и второе, через которое будет выходить воздух. Если трубка слишком широкая, для уменьшения скорости подачи воды в основную трубку вставляется еще одна, более тонкая трубка или кусок изоляции от провода, называемые жиклером.

Можно поступить еще проще. В пластиковой бутылке проколоть 8-12 отверстий в нижней части. Их количество зависит от типа грунта. На легком песчаном отверстий делается минимальное количество.

Влага в глиняный грунт просачивается медленнее, поэтому число отверстий увеличивают. Однако их размер должен быть минимальным, иначе вода выльется из бутылок очень быстро. Делать это лучше обычной иголкой.

Простейшая система полива из бутылки

Бутылку наполняют водой, закрывают крышкой и закапывают в грунт, оставляя горлышко незасыпанным. По мере опустошения емкости через него вы будете добавлять воду. Так как в процессе вытекания воды из бутылки она может сжаться, в крышке лучше также проделать небольшое отверстие.

При закопанной в грунт бутылке растения будут снабжаться водой с помощью подземного полива. Верхний слой грунта смачиваться не будет, поэтому привычной корки на ней, которую требуется постоянно рыхлить, не образуется.

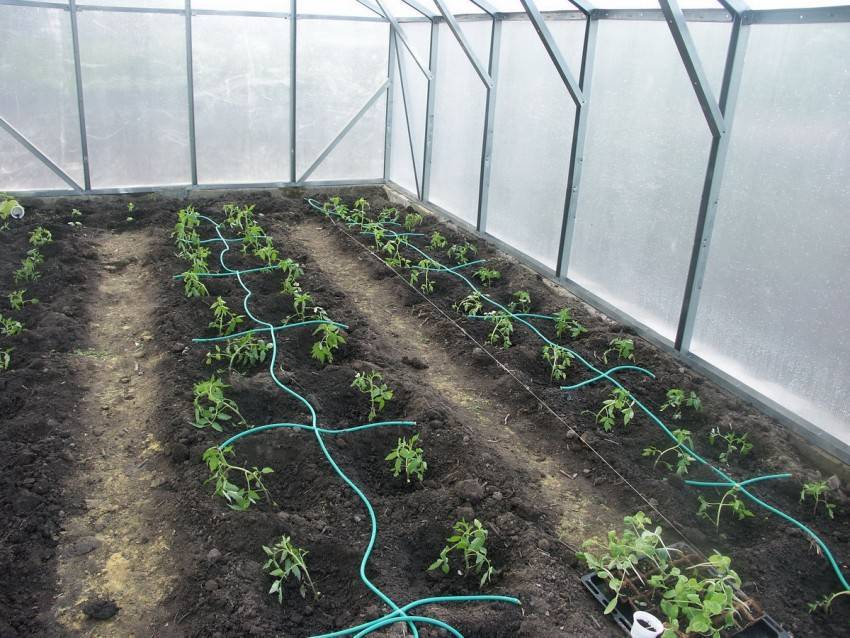

При капельном поливе помидоров в теплице с помощью этого метода одной литровой бутылки вполне хватит на 5 дней. Подобного объема будет достаточно для поливки одного куста. Емкость объемом 5 л обеспечит их водой на 10 дней.

Глинистая почва способна быстро закупорить мелкие отверстия. Чтобы это предотвратить, используйте обычные капроновые чулки. Их натягивают на пробки или части бутылок с проделанными в них отверстиями.

Часто используют и иной метод защиты от закупорки отверстий – дренажный. Перед закапыванием бутылки в грунт для этого бросьте на дно ямы немного сена или кусок мешковины.

Конечно, подобные системы для орошения большого количества растений использовать будет затруднительно. Но в некоторых случаях для дачников, редко появляющихся на участке, это может быть спасительным выходом.

Бутылку лучше закапывать в грунт под углом 30-45 градусов, чтобы давление воды было минимальным. Скорость поступление воды в этом случае уменьшится.

Как организовать систему полива на даче

Процесс монтажа оборудования и его настройка:

  • Работа начинается с прокладки водопровода.
  • Шланги можно уложить прямо на грунт или закопать их в землю. Первый вариант проще, а второй удобнее и лучше с эстетической точки зрения. Также можно сделать систему полива из пластиковых труб ПНД.


Система полива на даче своими руками

  • По всему участку копают траншеи небольшой глубины. На дно насыпается песчаная подушка.
  • Затем укладывается трубопровод – при его сборке используют разные переходники, тройники и другое оборудование.
  • В самой нижней точке участка предусматривают сливной кран, через который на холодное время года вода будет спускаться.
  • Если нужно, чтобы полив работал круглый год (используются теплицы (проекты теплиц для дачи представлены на нашем ресурсе)), укладку выполняют на глубине ниже уровня промерзания грунта либо утепляют трубы. Также можно использовать системы кабельного обогрева.
  • Все подземные соединения труб рекомендуется делать капитальными. Для наземных линий очень удобны садовые быстросъемные коннекторы.

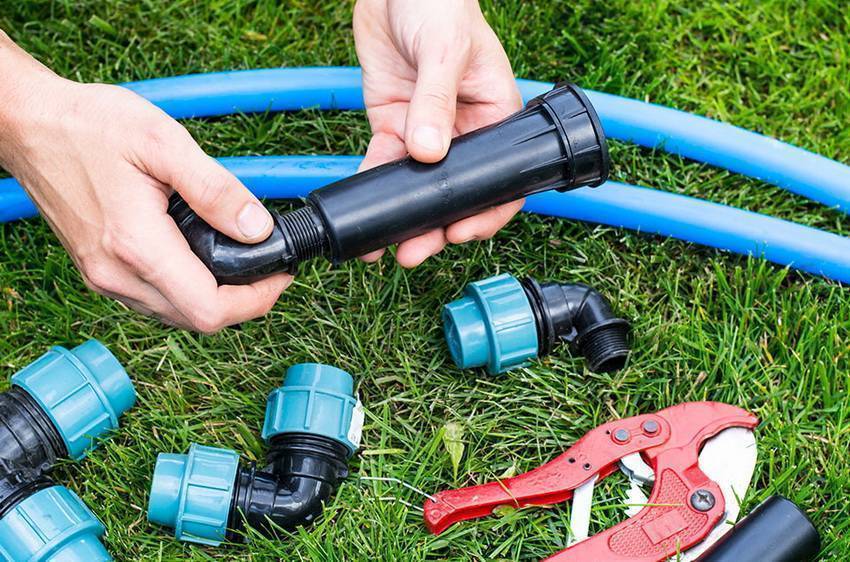

Разборные садовые фитинги

  • К свободным концам шлангов подключают дождеватели и монтируют их по инструкции.
  • Если в системе будут использоваться электромагнитные клапаны и прочее оборудование, по тем же траншеям прокладывают кабель для их подключения.
  • Выполняют монтаж электрического оборудования, которое связывается с водопроводом в одну систему. Кабель подводится к контроллеру, который запитывается от общественной сети. Аналогично подключается и насос, который может находиться поблизости.
  • Насосное оборудование соединяется с источником воды по инструкции.

Внимание! Если вода набирается от центрального водопровода, контроллер будет управлять только клапанами и дождевателями.

Система автономного полива для дачи в работе

  • К контролеру подключают датчик дождя. Это оборудование монтируется на открытом месте, чтобы его работе не мешали кустарники, деревья и другие препятствия.
  • Делают пробный запуск, подавая на оборудование переменный ток 24 В через контроллер.
  • Настраивают направление дождевателей. Если какие-то ветки не работают, проверяют правильность подключения электромагнитных клапанов. Если все в порядке, но вода не идет, отсоединяют их и проверяют, не забит ли шланг. Вода идет – скорее всего, неисправен соленоид клапана.
  • После настройки системы трубопровод можно закапывать в грунт. Потом снова запуск и проверка оборудования.

Заключительный этап сооружения автоматического полива – настройка управляемого контроллера. Тут ничего не расскажешь, так как моделей сотни, и все они имеют разное программное обеспечение.

Как сделать самостоятельно систему полива

На сегодняшний день есть очень большое количество конструкций такого типа. Правда цена на них будет довольно высокой.
Чтобы сэкономить семейный бюджет, можно изготовить на дачном участке теплицу своими руками.Для того, чтобы растения росли очень хорошо, необходимо организовать качественный полив в теплице.На данный момент орошать растения можно любым способом:

  • Ручным.
  • Механическим.
  • Автоматическим.

Самодельная система полива для теплицы может включать в себя любой из этих способов орошения.

С чего начать?

Установка пластиковых труб

Для того, чтобы организовать самодельную систему орошения необходимо выбрать для этого качественные трубы.Есть несколько видов труб, которые используются для этих целей:

  • Пластиковые.
  • Полиэтиленовые.
  • Металлические.

Преимущества пластиковых труб:

  • Большой популярностью сегодня стали пользоваться пластиковые трубы. Они очень прочные и долговечные.
    Не стоит забывать о том, что внутри такой трубы никогда не будет собираться налет, который в значительной степени со временем сможет изменить внутренний диаметр трубы.
  • Пластиковые трубы могут иметь разнообразные размеры. Как правило, для системы орошения на загородном участке в теплице чаще всего используются трубы, диаметр которых составляет не менее 2,5 см.
  • Трубы из пластика могут выдерживать высокое давление и не подвергаются воздействиям температурных изменений. Также они не деформируются из-за изменения погодных явлений.
    Именно по этой причине их можно использовать круглый год и на поверхности грунта.
  • Если же пластиковая труба углублена в землю, то нужно ее обернуть при помощи целлофана или другого материала такого типа, чтобы утеплить трубу на зимний период времени.

Особенности полиэтиленовых труб:

  • Самодельная система полива теплиц может быть организована при помощи полиэтиленовых труб. Они очень мягкие и практичные.
    Очень часто их используют в качестве шланга для ручного полива.
  • Углублять их в землю не рекомендуется, так как они под давлением грунта могут начать деформироваться. Использовать такие трубы можно только в теплое время года, так как они под воздействием климатических условий могут трескаться.
  • Если в металлические или пластиковые трубы можно свободно сделать врезку, то в полиэтиленовую нельзя, так как соединить трубы такого типа можно при помощи специальных металлических жгутов, но они все равно будут давать течь.
  • Металлические трубы для организации системы орошения в теплице можно встретить только в промышленных конструкциях такого типа. На загородных участках они используются довольно редко.
    Все это обусловлено их высокой стоимостью.
  • Труба для орошения должна быть только из качественного металла, так как от этого будет зависеть экологичность выращенных растений. Не стоит использовать для этого цинк.
  • Соединяются такие трубы очень легко. Для этого применяется сварочные работы.
  • Как правило, такие трубы прокладываются под землей. Они свободно выдерживают давление внутри при подаче воды и давление на них грунта.
    Если пластиковые трубы углублять в землю, то для них необходимо будет создавать короб. Для этого используется другая труба из любого прочного материала.
    С металлическими будет достаточно использовать утеплитель, чтобы система водоснабжения не замерзла в зимний период.

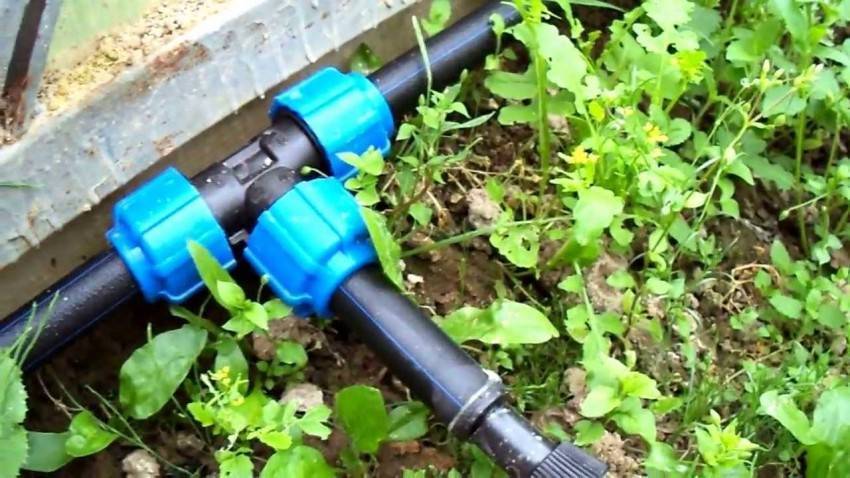

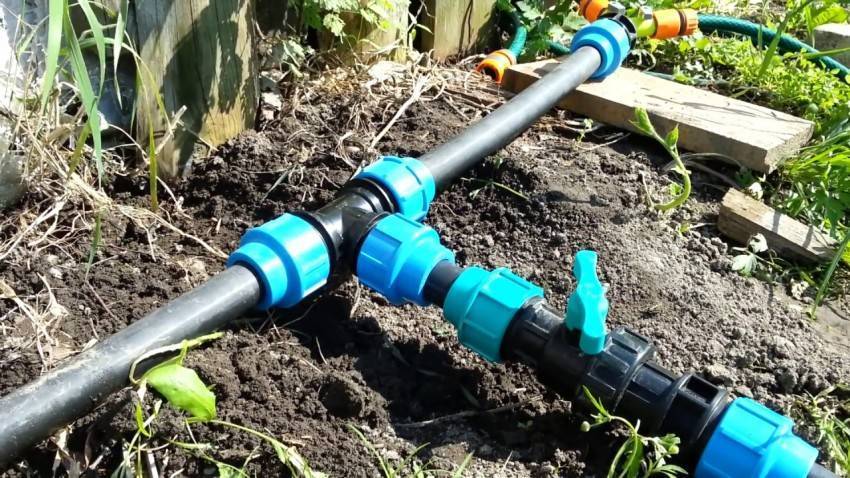

Соединение трубы при помощи тройника

Какие трубы выбрать для полива огорода — полезные советы

Современный человек уже давно не уповает на милость природы и стремится обезопасить себя от ее неприятных сюрпризов. Посадив сад или огород, рачительный хозяин не станет рассчитывать на дождь, а позаботится о поливе. Какие существуют типы оросительных систем, и какие трубы для полива на даче и приусадебном участке лучше выбрать, мы попытаемся выяснить.

Как вообще можно поливать огород?

С тем, что своевременный и достаточный полив – залог хорошего урожая, спорить никто не будет. Как и с тем, что осуществлять его можно различными способами, в зависимости от климата, рельефа местности и, непосредственно, выращиваемых растений. Наиболее распространенные способы полива:

  • Поверхностный – вода подается по открытым каналам (лункам, канавкам).
  • Внутрипочвенный полив осуществляется при помощи находящихся в земле труб с отверстиями.
  • Дождевание – по закрытому трубопроводу вода поступает на участок, потом распределяется сверху на растения при помощи различных приспособлений.
  • Капельное орошение предполагает подачу воды непосредственно в зону развития корневой системы.

Капельное орошение — одно из самых экономичных, система позволяет воде поступать непосредственно в зону развития корневой системы

Как минимум, для трех из представленных способов будет рационально смонтировать стационарную систему подачи воды, так называемый распределительный трубопровод, и использовать при этом не эластичные и недолговечные шланги, а трубы для полива огорода из прочных и долговечных материалов.

Советы для выбора правильного вида труб

Как видно на рисунках и фотографиях, для монтажа системы полива на даче можно использовать различные трубы. Выбор зависит:

  • от материальных возможностей;
  • от степени мастерства домашнего умельца;
  • от типа выбранной системы орошения.

Металлические трубы

Эти трубы прочны, достаточно долговечны и доступны, но при этом обладают рядом недостатков, которые делают их не самым лучшим вариантом для систем полива: фитинги, отводы и краны дороги; трубы подвержены коррозии; монтаж их достаточно трудоемок, требует специальных навыков, поэтому под силу не всем, доверить его лучше специалисту. А еще лучше – остановить свой выбор на более современных материалах, например, выбрать пластиковые трубы для полива, тем более, что вариантов достаточно много.

Трубы ПВХ

Эти трубы самые жесткие из полимерных труб, недороги и практичны. Они не боятся перепадов температур и прочны. Их можно применить для монтажа надземной центральной магистрали или подземной системы орошения.

Соединяют ПВХ-трубы при помощи специального клея и фитингов. Каких-либо специальных приспособлений при этом не требуется, как и каких-то особенных навыков.

Автоматическая система полива по принципу дождевания включает в себя: контроллер системы полива, электромагнитные клапаны, дождеватели, трубопровод и сопутствующие их работе устройства

Полиэтиленовые трубы

Этот вид труб для полива отличается повышенной эластичностью и прочностью. Они не лопнут, если в них замерзнет вода. Для внутрипочвенного полива применяют полиэтиленовые трубы диаметром от 20 до 40 мм. Учитывая то, что в них проделывают ряд отверстий диаметром 2-3 мм или щелей длиной 5-10 мм, шириной до 2 мм, а также то, что на трубы давит земля, толщина стенок должна быть от 1,5 до 2 мм.

На схеме устройства системы капельного орошения видно, что магистраль изготавливается из ПЭ труб

Более устойчивы к перепаду температур и не боятся солнечного света трубы из сшитого полиэтилена. Монтаж системы полива из них может осуществить практически любой мастер, который овладеет несложными приемами пайки и приобретет соответствующий аппарат.

Полипропиленовые трубы

по многим параметрам похожи на предыдущий вариант, но более экономичны. Они могут похвастаться целым букетом положительных характеристик: прочны, не подвержены коррозии, долговечны.

Соединяют их при помощи стыковой и муфтовой пайки, технология которых достаточно проста.

Капельный полив можно смонтировать самостоятельно, купив специальную трубу, шланг и всю необходимую фурнитуру

Правильно подобранные трубы для капельного полива позволит самостоятельно смонтировать одну из самых экономичных оросительных систем, которая становится все популярнее как среди фермеров, так и среди простых дачников.

Возможно, лучшим вариантом для вас станет покупка готовой системы автоматического полива, которая позволит свести «человеческий» фактор в таком хлопотном деле к минимуму. Многие фирмы оказывают услуги по монтажу подобных систем.

Капиллярная система своими руками

Для монтажа понадобятся следующие элементы:

  • специальная лента для полива (эмиттерная);
  • заглушки для ленты;
  • емкость из пластика для воды;
  • фитинги (для соединения труб);
  • штуцер с наружной резьбой 3/4 (для врезания в пластиковую емкость);
  • кран под штуцер и футорка с переходом от наружной к внутренней резьбе;
  • муфта для шланга;
  • фильтр;
  • полипропиленовые трубы;
  • штуцеры (для соединения ленты и труб).

Пошаговая инструкция выполнения работ

Выбирают место для размещения емкости с водой.Необходимо учитывать, что система функционирует, если есть давление, то есть чем выше емкость, тем выше давление и напор.

Эмиттерная лента с бочкой на высоте 10 метров расходует 3-4 л в час.

Давление при этом составляет 1 бар.

Для полива достаточно 0,1 бар, то есть бочка находится на высоте 1 метр, но в сухую погоду этого мало, поэтому нужно делать расчеты высоты исходя из условий.

После выбора места, в емкость врезают штуцер, минимум, в 10 см от дна. Данная мера направлена на предотвращение попадания грязи и мусора — вся муть останется на дне емкости.

К штуцеру присоединяют кран.

На кран устанавливают переходник к трубе.

Трубу выкладывают на свое место возле грядок или саженцев, перпендикулярно им.

В конце трубы устанавливают кран.

Это позволит промывать систему от грязи и регулировать давление, открывая и закрывая кран.

  1. В трубе, напротив каждой из грядок делают отверстия под штуцеры.
  2. К штуцерам прикрепляют ленту для полива.
  3. Ленту проводят к нужному месту, и в конце ставят заглушку.
  4. Монтаж завершен.

Данный вид монтажа предназначен для механической системы полива, которая управляется вручную с помощью крана или насоса, вместо емкости с водой (как найти воду для колодца).

Для автоматической системы, необходима установка консолей, что невозможно сделать самостоятельно без помощи профессионалов.

Это дорогостоящая, но полезная услуга, способная экономить воду и увлажнять почву в нужных количествах.

Выбор ленты для капельного полива

Выбирая ленту, чтобы сделать на огороде капельный полив, надо учитывать особенности, присущие разным типам ленточных устройств.

Так, особенностью лент типа «Лабиринт» является наличие на поверхности материала встроенного конструктивного элемента – лабиринта. Он замедляет движение в стволе ленты водяного потоки и упорядочивает его вытекание через выпускные отверстия. Однако данная технология изготовления с внешним расположением лабиринта имеет существенный недостаток. Высока вероятность повреждения лабиринта при укладке ленты.

В лентах щелевого типа на стенках через 20–100 см лазером вырезаны отверстия для просачивания воды. По всей длине внутри ленты встроен лабиринт для устранения турбулентности движущегося потока воды. При размотке лента устанавливается «лабиринтом вверх», чтобы обеспечить равномерное вытекание воды через водовыпускные отверстия. Эти ленты обеспечивают наиболее простой и недорогой способ полива. Следует учитывать, что щелевые ленты требуют хорошей фильтрации до 0,08 мм.

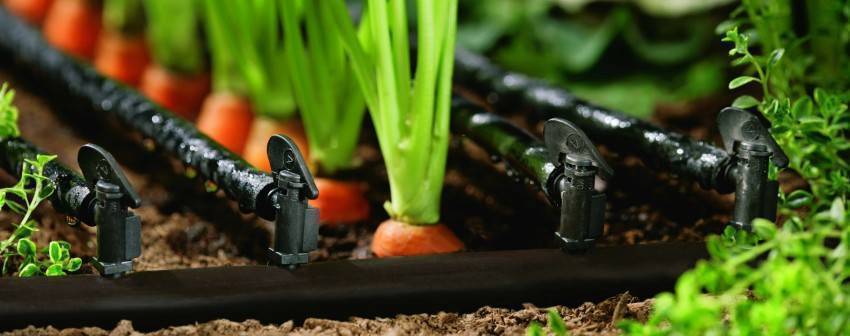

Эмиттерный тип лент отличается дополнительным оснащением отверстий встроенными плоскими капельницами, «обращенными внутрь». Это является особенностью этого типа: капельницы локализованы не снаружи, а размещены на внутренней поверхности стенки ленточного водовода. Возникающий при таком конструктивном исполнении вихревой турбулентный поток воды внутри ленты, способствует самоочищению капельниц.

Ленточные водоводы с толщиной стенки до 0,16–0,2 мм используются, когда требуется сделать капельный полив на поверхности грунта. Для подземной укладки применяются ленты с толщиной оболочки свыше 0,2 мм.

Процесс самостоятельного изготовления системы полива

Процесс изготовления капельной системы полива своими руками проводится в два этапа:

  • разработка проекта и подготовка материалов;
  • изготовление и прокладка системы.

Проектирование

Перед закупкой материалов для капельной системы полива необходимо разработать чертеж будущей системы. На чертеже указываются:

  • место расположения емкости, из которой будет подаваться вода. Полив растений можно производить из колодца, пруда, накопительного бака или иной другой емкости. Если место забора воды располагается ниже участка орошения, то в системе необходимо предусмотреть насос, который будет перекачивать воду;
  • места расположения фильтра и запорной арматуры. Кран в обязательном порядке должен быть установлен на магистральном трубопроводе. Дополнительные краны можно поставить на каждую капельную ленту;
  • расположение магистрального трубопровода, капельных лент и заглушек, а также диаметр труб для отдельных магистралей.

По готовому проекту можно точно определить количество труб для сооружения системы полива и количество иных дополнительных материалов: кранов, заглушек, капельниц, соединительных фитингов.

Изготовление и укладка

После разработки проекта, подготовки всех материалов и инструментов можно приступать к непосредственному изготовлению системы полива, которое заключается в следующих этапах:

на трубу магистрального трубопровода наносится разметка для присоединения лент. Все отверстия должны располагаться в одной плоскости, чтобы готовая система не переворачивалась и выглядела аккуратной

При разметке труб важно учесть расстояние между грядками, на которые будет направлен полив;
по разметке производится сверление отверстий. Для сверления необходимо использовать сверло, диаметр которого совпадает с диаметром применяемых фитингов;
в каждое отверстие устанавливается разветвительный фитинг

При креплении элементов системы необходимо использовать герметик или уплотнительные прокладки, чтобы избежать несанкционированной утечки воды;

  1. по участку прокладывается подготовленная магистральная труба для капельного полива;

Для предотвращения перегибов и увеличения прочности системы центральную трубу рекомендуется закрепить дугами из толстой проволоки, которые вставляются непосредственно в землю.

  1. центральная магистраль соединяется с источником подачи воды. В выбранном месте устанавливается запорная арматура и фильтр;
  2. на капельные ленты устанавливаются капельницы. Для этого в необходимом месте при помощи шила или иных подручных инструментов проделываются отверстия, в которые вставляются капельницы. Для прочности места соединения можно нагреть феном;

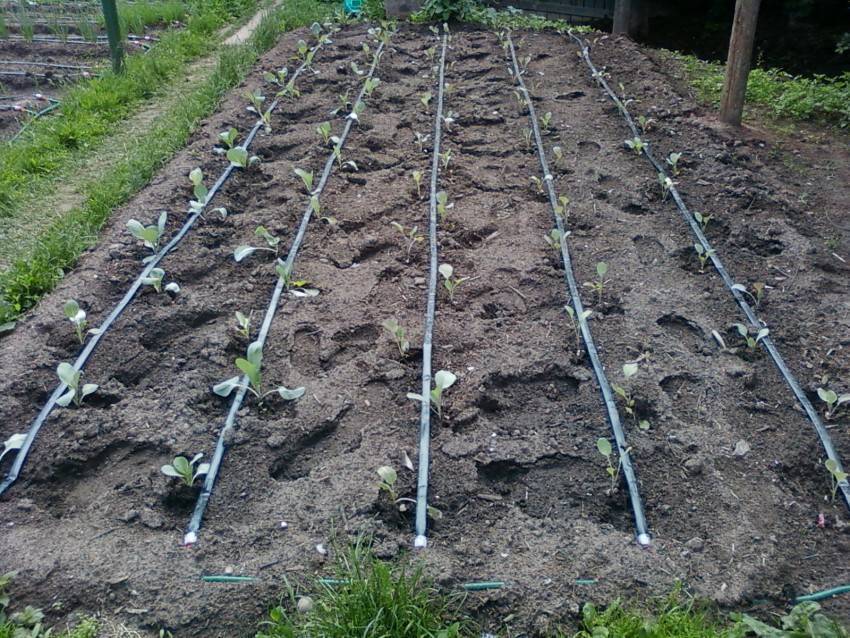

  1. прокладываются подготовленные ленты;
  2. ленты соединяются с магистральной трубой;
  3. в необходимых местах устанавливаются заглушки;
  4. производится проверка работоспособности системы полива и герметичности всех установленных элементов.

Как сделать систему капельного полива своими руками, смотрите на видео.

Таким образом, с небольшими денежными и временными затратами можно самостоятельно обеспечить постоянный полив растений на приусадебном участке.

ПНД трубы — наиболее просты для разведения воды по участку. Диаметр разнообразен. Вы их узнаете по черному цвету и синей полосе(Трубы для холодно воды). Они долговечны, не боятся перепадов температур, цена невысокая, около 40р\метр. На своем участке использую 25мм. Не могу сказать что этот диаметр идеален, но со своими задачами справляется. Позволяет врезать старт коннекторы для капельной ленты.

Элементы системы орошения

Элементы системы орошения

Чтобы капельный полив надежно функционировал, необходим источник снабжения водой. Данную функцию могут выполнять водопровод, колодец , скважина с насосом. Либо специальная накопительная емкость (бочка) – этот вариант встречается чаще всего. Минимальной допустимой высотой установки бака считается 1 метр.

Для бесперебойной работы системы, надо, чтобы вода свободно попадала в каждый из шлангов. Поэтому надо внедрять в систему специальный фильтр. Без него маленькие отверстия в капельной ленте будут забиваться мелким мусором, попавшим в воду.

Широко применяется три основных вида фильтров:

  • Вихревые
  • Дисковые
  • Сетчатые

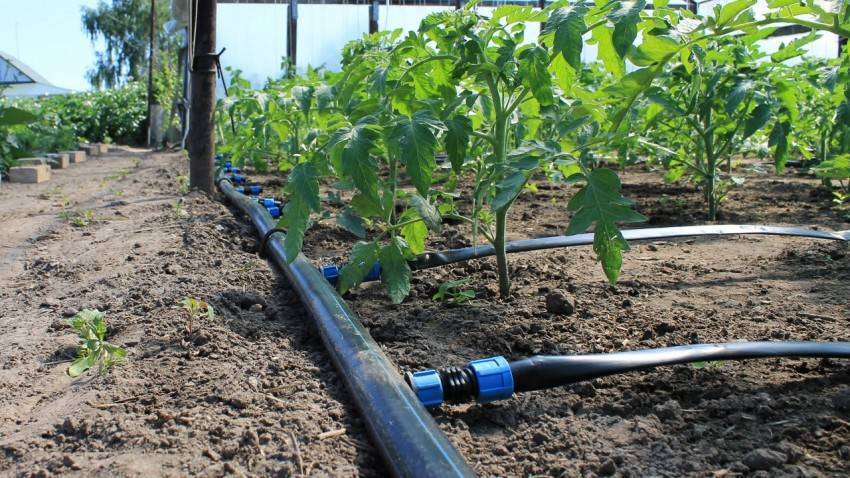

Система капельного полива

Вихревые и дисковые насосы стоят дорого, но обладают высокой производительностью, отличными эксплуатационными свойствами. Они применяются для полива крупных полей и садов, где овощи и фрукты выращивают в промышленных масштабах.

Но для небольшого участка, дачи, их мощность избыточна, а цена слишком высока. Поэтому обычные огородники и садоводы используют более простые сетчатые фильтры.

Другие элементы, которые могут применяться при создании системы полива:

1

Регулирующие клапаны

2

Дополнительные фильтры

3

Водяной счетчик

4

Система добавления удобрений в воду

5

Автоматика контроля и управления поливом

Для транспортировки воды применяют шланги и трубы. «Магистральные» трубы обычно берут пластиковые: из полипропилена, ПНД, ПВХ. Они способны выдержать агрессивное воздействие окружающей среды и перепады температур.

Ландшафтный дизайн вашего участка своими руками — (130+ Фото идей & Видео) +Отзывы

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
