Системы водоотведения и канализации в частном доме: Обзор +Видео

Установка станции биологической очистки

Станции биологической очистки отличаются от септиков более интенсивной обработкой сточных вод, но, учитывая цену, их редко устанавливают в частном доме. Устройство станции биологической очистки приведено на рисунке.

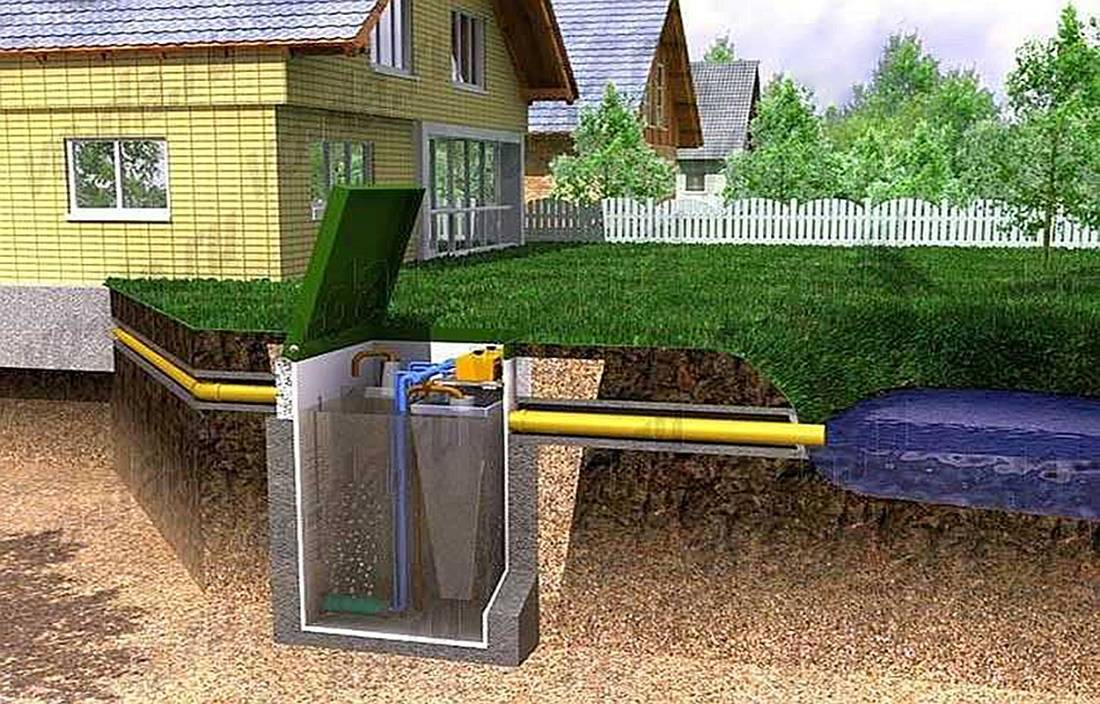

Станция биологической очистки

Видео – Автономная канализация загородного дома

Как видно из статьи, локальная канализация (на склоне)в загородном доме может быть реализована многими способами, от сравнительно простых и недорогих до высокотехнологичных. При правильном выборе системы очистки можно обеспечить необходимый уровень комфорта как в благоустроенном коттедже, так и в небольшом дачном домике.

Локальная канализация загородного дома

Пластиковые трубы для канализации

Трубы для наружной канализации

Фитинги для канализационных труб

Канализационный колодец с фильтрующим дном

Септик

Источники канализационных стоков и использование очищенной в септике воды

Минимально допустимые расстояния от выгребной ямы или септика

Плохо закрепленный в груне септик после затопления

Использование греющего кабеля для обогрева канализационной трубы

Схема канализации в частном доме

Соединение труб

Установка стояка

Канализационные ревизии

Вывод фановой трубы на крышу

Горизонтальные участки канализации

Ревизия на разветвлении канализационных труб

Слив с сифоном

Глубина промерзания грунта

Рытье траншеи с применением спецтехники

Прокладка наружных канализационных труб

Схема прохода трубы через фундамент

Подключение канализационной трубы к бетонному колодцу

Обратная засыпка труб

Котлован под колодец-накопитель

Бетонные изделия для колодцев

Ввод трубы в колодец

Установка люка

Обратная засыпка колодца

Фильтрационный колодец

Котлован под колодец с фильтрационным дном

Засыпка щебня на дно котлована

Монтаж фильтрационного колодца

Схема колодца-отстойника

Подготовка котлованов под колодцы

Установка герметичного колодца

Установка фильтрующего колодца

Установка септика

Котлован для септика

Установка септика в котлован

Утепление инфильтратора

Станция биологической очистки

Особенности устройства канализационных труб

Устройство канализации в квартире с использованием полимерных труб отличается простотой. Легкую сборку канализации из пластиковых труб обеспечивает специальная их конструкция. Каждый участок таких труб имеет длину от 30 сантиметров до трех метров, при этом с одной стороны имеется муфта с резиновым уплотнительным кольцом, а с другой – фаска (про «Замена труб канализации в квартире своими руками»). Все соединительные элементы также оснащены с одной стороны муфтой с резиновым кольцом. При прокладке ветки канализации берут кусок трубы, обрезают ее по размеру, помещают его гладкую сторону в соединительную муфту второго отрезка или фитинга.

При этом трубу вставляют до окончательного упора и затем примерно на 10-15 миллиметров отодвигают назад. В итоге в месте соединения образуется демпферный зазор для компенсации теплового расширения изделия.

При разводке канализационной системы желательно не делать повороты под прямым углом. Специалисты советуют вместо одного углового фитинга 900 использовать два по 1350, что существенно уменьшит возможность появления засоров и будет способствовать беспрепятственному передвижению стоков.

Достоинства трубопровода из поливинилхлорида

Среди стройматериалов большой популярностью пользуется оборудование, относящееся к ПВХ канализационным трубам и не подвергающееся воздействию агрессивной среды. Стояки имеют однослойную или трехслойную структуру, а их внешняя и внутренняя оболочки состоят из первичного поливинилхлорида.


Характеристики канализационных труб ПВХ.

Если принято решение установить канализационную систему из ПВХ-материалов, то необходимо заранее ознакомиться со свойствами поливинилхлорида. Ведь по истечении определенного срока изменяются показатели, характеризующие прочность материала, и возрастает степень нагрузки на канализационные сети.

Если осуществляют монтаж наружных сетей, ПВХ-труба — наилучший материал для работы, т.к. она является морозоустойчивой и обладает высокими показателями прочности. Трубы, предназначенные для монтажа внутренних систем, обеспечивают качественное выполнение работы, но обладают более низкими параметрами. Материал, используемый для создания системы по удалению нечистот, должен иметь высокую прочность и выдерживать максимальную нагрузку на трубы.

На создание положительных характеристик для труб из ПВХ влияет токсикологическая и биологическая безопасность материала.

Канализационные трубы ПВХ для наружной канализации имеют довольно много плюсов, которые упрощают процесс монтажа, делают систему коммуникаций неподверженной воздействию внешних факторов. Основные достоинства:


Схема укладки канализационных труб.

Повышенная прочность: ассортимент ПВХ изделий представлен несколькими исполнениями, которые отличаются в, первую очередь, коэффициентом запаса прочности, например, одни трубы способны выдерживать нагрузку до 10 МПа (значение коэффициента равно 2,5), другие изделия могут свободно эксплуатироваться и при давлении, равном 12,5 МПа (коэффициент равен 2).
Малый вес, что значительно упрощает процесс монтажа, так как нет необходимости задействовать специальную технику для выполнения работ по укладке.
Простота соединений отдельных участков трубопровода, что обусловлено конструктивными особенностями: каждая труба на одном конце имеет расширение (раструб), соответственно, два изделия очень просто соединяются, так как достаточно вставить одну трубу в раструб другой, а герметичность обеспечивает резиновое уплотнительное кольцо.
Высокая степень устойчивости при контакте с агрессивными веществами, а кроме этого, ПВХ изделия не подвержены образованию коррозии и не деформируются при перепадах температур.
Внутренняя поверхность коммуникаций отличается гладкостью, а это позволяет стокам беспрепятственно продвигаться по системе, по той же причине на стенках не так интенсивно образуется налет.
Устойчивость к повреждению с внутренней стороны, что особенно важно, если в стоках присутствуют твердые фракции загрязнений;
Изделия из ПВХ не подвержены воздействию ультрафиолета.
Длительный срок службы, который можно дополнительно продлить, если не допускать слива канализации температурой выше 45 градусов;
Поливинилхлорид относится к малогорючим материалам.

Коммуникации ПВХ, посредством которых монтируются наружные канализационные сети, не нуждаются в необходимости использования специального оборудования (сварочного аппарата), для их нарезки достаточно ножовки по металлу. К перечню плюсов необходимо добавить и доступную стоимость материалов.

Классификация[ | ]

Канализационный фитинг из ПВХ (наружный) По целям и месторасположению систему канализации можно разделить на три больших раздела:

  • внутренняя канализация — система сбора стоков внутри зданий и сооружений и доставки их в систему наружной канализации;
  • наружная канализация — система сбора стоков от зданий и сооружений и доставки их к сооружениям очистки либо к месту сброса в водоприёмник;
  • система очистки стоков.

Дополнительные сведения: Дождевая канализация

По собираемым стокам канализация подразделяется на:

  • хозяйственно-фекальную (бытовую) канализацию (обозначение К1);
  • дождевую канализацию (обозначение К2);
  • производственную канализацию (обозначение К3).

Хозяйственно-фекальная (бытовая) канализация бывает:

  • централизованная;
  • автономная;

Внутренняя канализация

Канализационный стояк изнутри Внутренняя канализация зданий, как правило, имеет следующие элементы:

  • Водоприёмные приборы: раковины;
  • ванны;
  • унитазы;
  • писсуары;
  • биде;
  • трапы;
  • душевые кабины;
  • водосборные воронки;
  • производственное оборудование.

Система трубопроводов:

  • вентиляционные стояки, выводимые на кровлю или вакуумные клапаны;

подводки и коллекторы — горизонтальные трубопроводы;
стояки — вертикальные трубопроводы;
ревизии и прочистки;
выпуски в наружную канализацию;
запорная арматура на выпусках;
звуковая изоляция.
Дополнительные элементы:

  • системы подкачки стоков (например, канализационные установки);

локальные системы очистки.

Наружная канализация

Элемент локальных очистных сооружений Наружные канализационные сети, как правило, являются самотёчными, прокладываются с уклоном по ходу стоков,

Наружная канализация может быть организована по следующим системам:

  • общесплавная — коллекторы принимают и дождевые, и хозяйственно-бытовые стоки;
  • раздельная — существуют отдельные коллекторы для принятия дождевых и хозяйственно-бытовых стоков;
  • полураздельная — сети раздельно собирают дождевые и хозяйственно-бытовые стоки, доставляя их в общесплавной коллектор.

Наружная канализация подразделяется на:

  • внутридворовые сети;
  • уличные сети;
  • коллекторы.

Элементами наружных сетей являются:

  • трубопроводы;
  • колодцы (смотровые, поворотные, перепадные и так далее). Как правило, снабжены люками c крышками и скобами для спуска в них обслуживающего персонала;
  • насосные станции подкачки;
  • локальные очистные сооружения;
  • септики;
  • выпуски в водоприёмники.

Правила монтажных работ

Монтаж системы водоотведения в квартире не сложен и подчиняется простым правилам:

  • Стыки и повороты выполняются только там, где это необходимо, их количество нужно свести к минимуму.
  • Обязательно соблюдать уклон – подключение к стояку должно быть ниже остальных элементов трубопровода.
  • Чтобы трубы не провисали, их необходимо фиксировать при помощи хомутов. Шаг крепления – 1 м.
  • Для монтажа использовать только гладкие трубы без нарушения целостности внутренней поверхности и неровностей в местах соединения.
  • Независимо от способа соединения труб места стыковки необходимо обезжирить.
  • Используемые для герметизации соединений прокладки и кольца должны быть мягкими и эластичными.
  • Соединение элементов трубопровода выполняется по потоку.
  • Не допускается расположение стыков внутри стен и перекрытий.
  • Унитаз подключают к стояку первым, чтобы фекальные массы не попадали в квартирную канализацию.

Выбор конструкции выгребной ямы с учетом схемы канализации в частном доме

Простейшая конструкция без отстойников выглядит как скрытая под землей бетонированная емкость с несколькими дополнениями:

  • вентиляционной трубой;
  • указателем уровня стоков;
  • люка с крышкой. Он используется в том числе для откачки содержимого. В люке может быть установлен насос для канализации, хотя чаще используются насосы ассенизаторских машин.

Чуть более «продвинутый» вариант – септик с гравийным дном. Он приемлем только для тех случаев, когда в слив попадают исключительно органические отходы, без бытовой химии. Тогда естественная фильтрация обеспечивает приемлемый уровень очистки стоков для их безопасного сброса в грунт.

Монтаж канализации в частном доме по двум выше описанным вариантам – простейший и не требует особых затрат.

Немного более сложен вариант с двумя колодцами. Первый – с дном – обеспечивает первичный отстой сливных вод, на его дне постепенно скапливаются твердые отходы, которые надо необходимо выкачивать. После первичного осветления стоки попадают во второй колодец – без дна – откуда через гравийную (гравийно-песчаную) подушку они просачиваются в грунт уже обезвреженными.

Интересно, что при подъеме грунтовых вод уровень второго колодца значительно повышается, что приводит к забросу верхней части его содержимого обратно в первый колодец. С учетом этой особенности объем колодцев рассчитывается со значительным (не менее 30%) запасом по отношению к нормативному. Возможно также не двойная, а тройная фильтрация.

Если устройство канализации в частном доме предполагает активное использование бытовой химии, а также соблюдение норм экологической безопасности, более рационально выполнять разводку канализации через системы многоуровневой очистки.

Ее особенностью является многокамерный септик или несколько установленных друг за другом септиков.

Очистные системы с несколькими уровнями бывают разных типов. Один из популярных вариантов представляет собой два этапа фильтрации – предварительной и с использованием аэробных бактерий.

Для обеспечения нормальной работы канализации в каркасном доме или здании любого другого типа обязательна качественная вентиляция канализации.

Обычно вентиляционный стояк выводится через крышу, при этом соблюдаются нормы на заданную высоту трубы и ее диаметр.

Отличие и преимущество наружной канализации перед внутренней

Практически каждый человек в своей повседневной жизни сталкивается с канализационной системой: стоки попадают во внутреннюю канализацию, представленную трубами, после чего поступает в наружную.

Отличие наружной канализации от внутренней заключается в следующем:

  1. В расположении: к внутренней канализации относят все трубопроводы, муфты, соединительные элементы и переходники, находящиеся непосредственно в помещении, а наружная канализация, как правило, скрыта под грунтом за пределами здания.
  2. По типу используемых труб при выполнении монтажных работ. К примеру, внутри помещений прокладываются недорогие пластиковые трубы меньшего диаметра, снаружи большего диаметра и с хорошей степенью изоляции для исключения вероятности промерзания в зимнее время.
  3. По протяженности. Протяженность трубопровода внутри помещений может варьировать в большом диапазоне, так как все зависит от площади, а также от количества источников стоков. Снаружи протяженность трубопровода зависит от особенностей участка.

Преимуществом наружной системы можно назвать то, что она реже забивается по причине использования труб большего диаметра, да и монтажных работ меньше. Современные проекты загородных домов предусматривают расположение очистительных или накопительных сооружений исключительно снаружи. Поэтому современная канализация представлена сочетанием внутренних и наружных коммуникаций.
