Полимерные колодцы

Являясь достаточно новой альтернативной заменой каменным колодцам, пластиковые сооружения с успехом применяются для создания конструкций, правда, пока лишь в частных хозяйствах.

Монтаж регламентируется не по СНиП, а только в соответствии с ТУ, поэтому функциональных особенностей установка не требует

Важное отличие простейших колодцев внутридворовых сетей – простота, большой объем пропуска воды и прочность материала. Помимо остальных преимуществ, полимерные сооружения способны уменьшить размеры, например, бетонный колодец в 1 м можно заменить пластиковым диаметров всего 30 см

Несмотря на малые объемы, обслуживание будет даже намного более легким, чем каменного колодца.

Прочих плюсов тоже достаточно:

  1. Легкая установка;
  2. Малые затраты на рытье котлованов, ям – меньшие размеры не требуют большой выемки земли;
  3. Выпуски и лоток конструкции четко определены стандартами, отливаются заводским способом, и поэтому нет необходимости дополнительного оснащения или изготовления;
  4. Материалы для изготовления колодцев указаны выше, полимерные конструкции совмещаются с любыми трубами из пластика, цемента, асбеста.

Именно поэтому стоит лишний раз обратить внимание на выбор, перед началом установки канализационного люка. Все схемы монтажа просты, СНиП четко указывает требования по установке, размер лотков, рекомендуемые объемы

Но при этом хозяин сможет сэкономить на сопутствующих работах, закупке оборудования и временных затратах.

Дачные участки, где не нужно оборудовать множество колодцев, для каждого строить лоток, практичнее оснастить полимерными сооружениями. Скромные по размерам, они не теряют своей функциональности и практичности.

Система ливневой канализации состоит из линейных (труб) и узловых элементов, а также фильтров. К узловым «точкам» относят:

  • дождеприемники подземной ливневой канализации;
  • дождевые колодцы (дождеприемные колодцы) — промежуточные приемники поверхностных вод, обеспечивающие их очистку и отстаивание;
  • смотровые (ревизионные) колодцы, позволяющие проверять состояние системы;
  • коллекторные колодцы (водосборные коллекторы) — приемные пункты подземной ливневой канализации, в эти колодцы выводят также стоки дренажной системы.
  • Линейные элементы включают в себя: желоба, лотки и каналы (для поверхностной ливневки);
  • трубы подземной дождевой канализации.

Система фильтрации поверхностных вод состоит из:

  • решеток фильтрации крупного мусора (фильтры, мусороуловители), защищающих канализацию от засоров;
  • пескоуловителей (установки для улавливания и задержания песка, мелких взвешенных частиц, грязи, пыли) — элементов, необходимых для предотвращения частого заиливания ливневки.

Цены

Несмотря на то, что стоимость работ определяется после рассмотрения исходно-разрешительной документации и/или обследования объекта, в первом приближении можно ориентироваться на данные суммы:

Содействие в оформлении заявки на договор технологического подключенияот 50 т.р.
Проект индивидуального теплового пункта (ИТП) с разделами: Тепломеханика, автоматизация, электроснабжение, диспетчеризация и узел учета тепла на вводе с согласованием в ПАО МОЭК и Ростехнадзореот 200 т.р. (для ЦТП — от 350 т.р.)
Проекты сетей с согласованием с «ресурниками» (ПАО МОЭК, АО Мосводоканал, ГУП Мосводосток) и ОПС ГУП Мосгоргеотрестаот 200 т.р.
Строительство ИТП с комплектацией и поставкой оборудования под надзором ПАО МОЭКот 2000 т.р.
Комплекс работ по оформлению акта готовности к постоянной эксплуатации/проведению ПНРот 350 т.р.
Осуществление функций технического надзора за строительством инженерных сооруженийот 50 т.р.

Консультация и расчет стоимости работ

Заполните всего 3 поля и получите консультацию и расчет стоимости работ по вашему объекту .

Наружное водоснабжение состоит из следующих элементов:

  • трубопроводы (из стали, полипропилена, ПВД, ПНД и др.);
  • водозаборные сооружения (для заборы воды);
  • насосные станции (для перекачки воды и повышения давления в трубопроводе);
  • смотровые колодцы и водозапорная арматура;
  • водоприемные сооружения (для хранения воды);
  • контрольно-измерительная аппаратура;
  • станции водоподготовки (система очистки воды).

Различаются следующие способы прокладки трубопроводов:

  • подземный (траншейная прокладка, безтраншейная прокладка),
  • наземный (по опорам и эстакадам, с утеплением или без).

Сети, расположенные под землей, требуют больших финансовых вложений и сложных расчетов. Надземные же трубопроводы меньше стоят, но могут быть подвержены негативным воздействиям окружающей среды.

Кстати: При подземной прокладке, наружные сети водопровода имеют самую большую глубину заложения, поэтому при пересечении с другими сетями прокладываются под них.

По методу разводки трубопровода сеть может прокладываться по следующим схемам:

  • тупиковая – применяется для снабжения водой небольших объектов, когда снабжение водой потребителей допускает перерывы в водоснабжении;
  • кольцевая – предназначена для бесперебойного подачи воды, но для нее требуется большое количество расходных материалов (трубы, арматура, фасонные части);
  • комбинированная – состоит из закольцованных и тупиковых линий.

Наружные сети водоотведения (канализации) предназначены для отведения сточных вод. Канализация может быть бытовой, промышленной или ливневой.

По своей конструкции канализация может быть самотечной или напорной. В самотечных канализационных сетях стоки протекают без использования дополнительного насосного оборудования, так как трубопровод располагается под определенным углом. Напорные же канализационные сети работают за счет применения специального насосного оборудования. Самотечные канализационные сети экономически выгоднее напорных, но не всегда применимы. Напорные канализационные сети эффективнее и функциональнее самотечных, но требуют больших финансовых вложений при проектировании и монтаже.

Монтаж

Если соблюдать все строительные нормы, то это позволяет точно осуществить монтаж наружной канализации, а также срок использования всех деталей. Необходимо чтобы трубопровод имел правильной наклон. Этот уклон позволяет отвод сточных вод естественным путем. По СНиП уклон трубопровода должен быть в сторону колодца.

Наклон трубопровода определяется по диаметру монтажа коммуникации и составляет от двух до трёх сантиметров на каждый метр конструкции.

Важно! Необходимо, верно, произвести диаметр труб, которые будут поставлены для обслуживания дома или района. Существуют нормы диаметра для канализаций, которые обслуживают разное количество домов

Существуют нормы диаметра для канализаций, которые обслуживают разное количество домов.

Если сточные воды отводятся от нескольких частных владений, то диаметр трубы должен составлять не меньше двухсот миллиметров. А если отвод сточных вод осуществляется от одного дома, то диаметр труб должен составлять сто или ста десяти миллиметров. Если монтаж труб осуществляется между колодцами, то они должны быть размещены ровно, не имея никакого уклона. При проектировании нужно составить план движения коммуникаций, не забывая нанести на него трубопровод и ближайшие постройки.

Так же водосборник лучше расположить неподалёку от проезжей части, но только в том случае, если вы планируете оборудовать выгребную яму (ее обычно откачивает ассенизаторская машина).   Если наружную канализационную систему оборудуют на поворотах или на перепадах глубин, то обязательно сооружают смотровой колодец. Также смотровые колодцы монтируют в тех случаях, если прямой участок трубопровода составляет более 25 метров. И такой колодец называют промежуточным.

Трубопровод на всей своей протяжённости должен состоять из труб одинаковых по материалу. Потому что разные материалы имеют разное тепловое расширение и вот по этой причине трубопровод, имеющий трубы из разных материалов, быстро разрушается.

Вот мы и описали основные правила об обусторойстве наружной канализации. При обустройстве наружной канализации да и оборудовании всех видов канализации рекомендуется следовать этим нормам и правилам. Потому что если при монтаже будут отклонения, то это в последствие может привести к авариям на трассах и выхода из строя оборудования. А это очень плохо.

Нормы и правила установки системы подачи холодной воды

Внутренняя система водопровода по сфере применения бывает трех разновидностей:

  • Для снабжения питьевой воды;
  • Для обеспечения работы противопожарной системы;
  • Для производственных сетей.

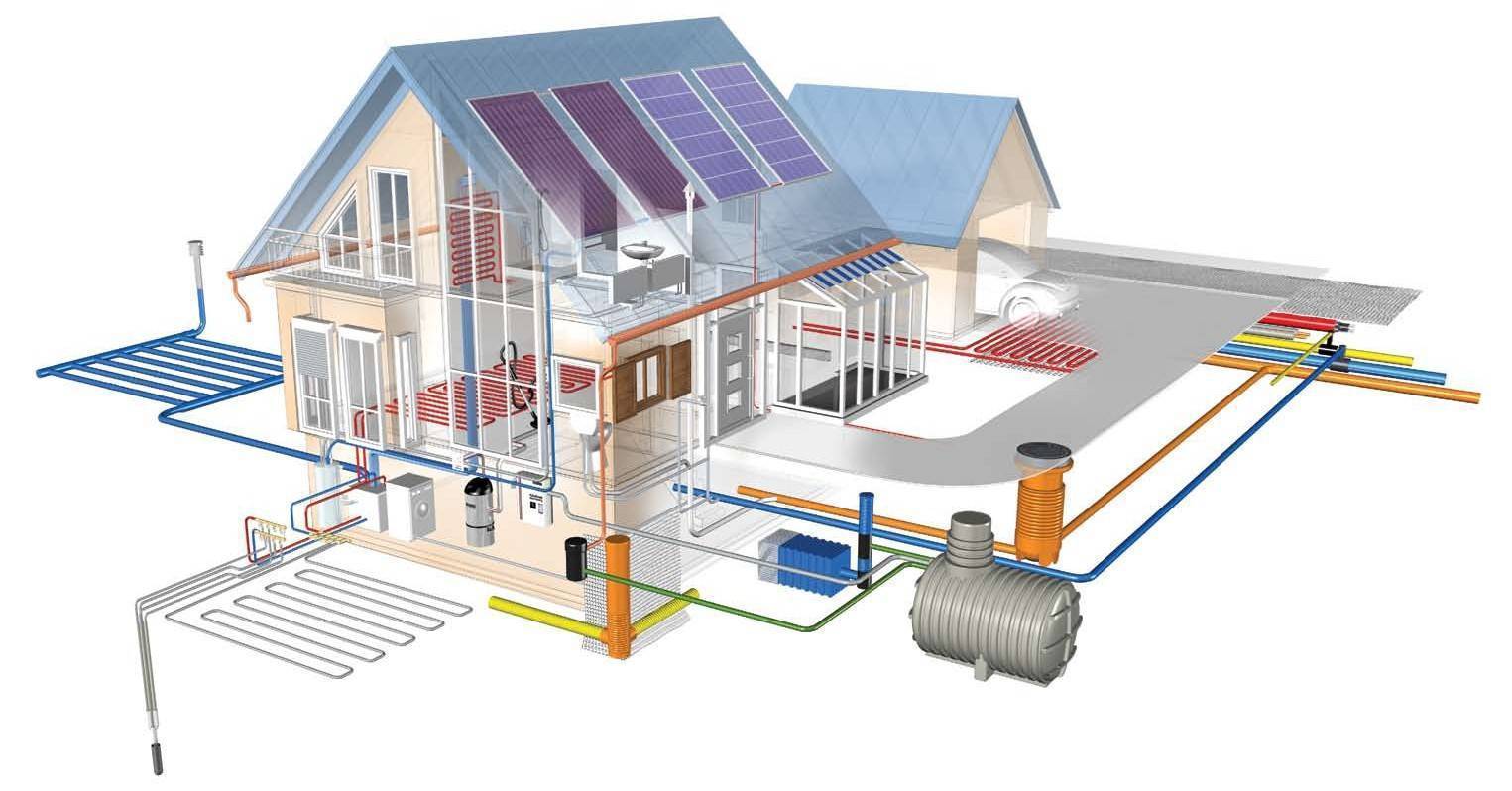

Проект, подобный этому, может составить каждый

Внутренняя сеть подачи холодной воды состоит из следующих элементов:

  • Сантехнические установки и подводка к ним.
  • Разводящие сети.
  • Узлы, которые монтируются на вводе в сооружения.
  • Запорные, регулирующие, а также смесительные арматуры.

Стоит отметить, что выбирать наиболее подходящий чертеж установки внутренней системы необходимо из учета особенностей сооружения, этажности, а также количества приборов, которые будут использоваться. Кроме этого, требуется строго соблюдать все нормы и предписания, устанавливаемые санитарными службами.

Важно! Категорически запрещено соединять водопровод, подающий питьевую воду, а также тот, который предназначен непосредственно для нужд бытового характера.

Системы канализации: виды

На сегодня выделяют 3 вида систем канализации:

  1. Промышленная.
  2. Ливневая (дождевая).
  3. Хозяйственно-бытовая – автономная или централизованная.

Первая система применяется на производствах, используют ее для того, чтобы очищать промышленные стоки. Технологии используют самые современные, а установки должны иметь достаточную мощность для обработки больших объемов сточных вод.

Система, которая служит для удаления излишков дождевой (или талой) воды с городских улиц, крыш домов, тротуаров, называется ливневой. Проектируют ее как для частных домов, так и для современных многоэтажных офисных зданий.

Хозяйственно-бытовая канализация планируется либо для всего населенного пункта, в этом случае, ее называют централизованной, либо для отдельных зданий (автономная).

В зависимости от места размещения элементов канализационной системы (внутри здания или снаружи) выделяют внутреннюю и наружную канализацию

Проектирование систем наружной канализации

При проектировании системы наружной канализации важно предусмотреть транспортировку разных стоков – ливневых, бытовых, хозяйственных

  1. Если все стоки транспортируются совместно, такую систему канализации называют общесплавной.
  2. Отдельная транспортировка хозяйственных и ливневых стоков – раздельная система канализации.
  3. Полураздельная система предусматривает наличие общего коллектора всех стоков. При этом собираются стоки по-отдельности.

Специалист посоветует какую систему лучше выбрать, учитывая технико-экономические параметры, требования и нормы (СНиП № 2.04.03-85), тип местности, форму рельефа.

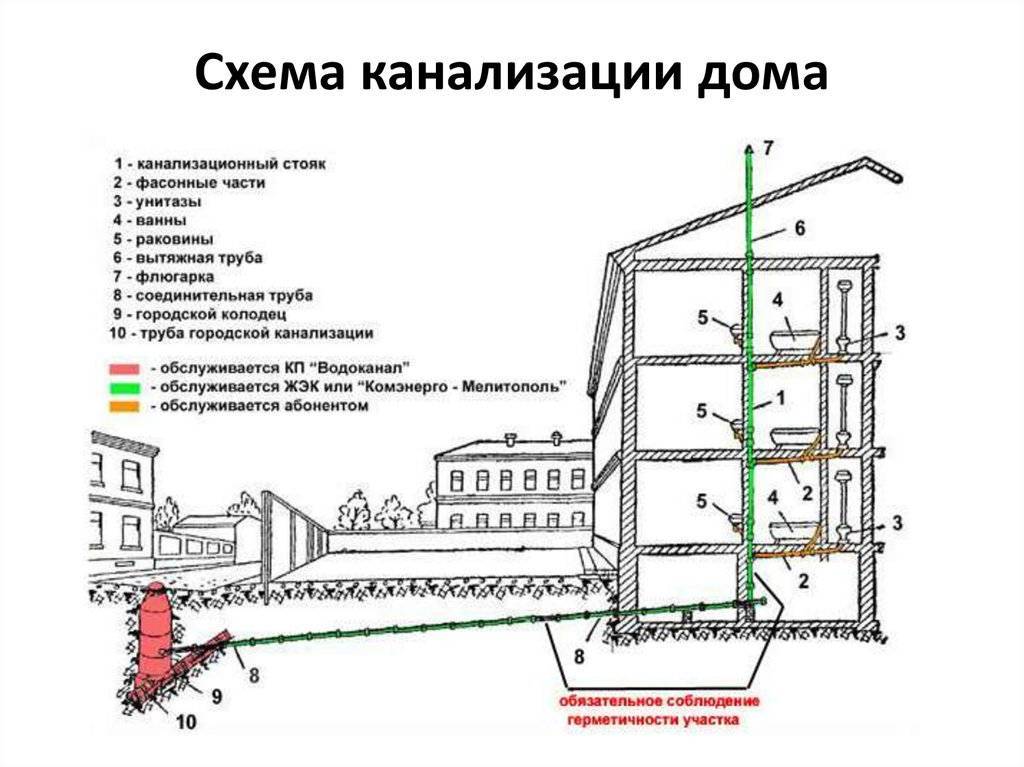

Системы канализации для частного дома

В частном доме наиболее целесообразно проектирование автономной системы канализации. Вариантов несколько:

  • выгребная яма – самый дешевый, но устаревший и очень неудобный в эксплуатации способ отведения стоков;
  • биотуалет – удачное решение для небольших дач;
  • септик или отстойник – быстро набирающий популярность элемент локального очистного сооружения, представляющий собой герметичный резервуар для сбора стоков и отвода очищенной воды;
  • специальные канализационные насосные установки с фильтрами против неприятных запахов, предназначение которых – принудительно отводить использованную воду от стиральных машин, душевых, санузлов, кухонь.

Подобрав подходящий вариант для своего загородного дома, далее следует продумать способ транспортировки стоков – самотеком или под напором. В зависимости от этого специалист спроектирует либо самотечную, либо напорную канализацию.

В первом случае особым образом, под наклоном укладываются трубы, по которым стоки самостоятельно движутся в отстойник. Такая система более проста в монтаже, экономна, т. к. не требует питания от источников энергии, и стоит значительно дешевле.

При помощи подключения к трубопроводу мощного насоса можно создать напорную канализацию, которая будет более эффективна, но и зависима от электропитания.

Выбирая ту или иную систему канализации в частный дом, следует также учесть сроки эксплуатации различных вариантов. Если выгребная яма прослужит 3 – 5 лет, то обычный септик в 2 – 3 раза дольше. А комплексная установка с очисткой биоматериалами может прослужить более 50-ти лет.

Основные правила устройства канализации

Чтобы канализация выполняла свои функции, чтобы избежать
заторов, деформаций и протечек, СП предусмотрены ряд рекомендаций, которые необходимо учитывать
как на этапе подготовки схем и проекта, так и непосредственно при устройстве наружных сетей канализации.

Диаметр труб

Одной из основных характеристик труб является их диаметр. Этот
параметр влияет на пропускную способность сети.

В СНиПе указаны наименьшие допустимые параметры труб:

  • уличная сеть – Ду 200 мм
  • внутриквартальная –  Ду 150мм
  • ливневка уличная и внутриквартальная – Ду 200 мм
    и 150 мм соответственно;
  • при поступлении в канализацию не более 300
    м3/сут вод возможно использование труб диам. 150 мм.

Расчетная скорость течения вод

Чтобы предотвратить заиливание труб,
необходимо учитывать скорость, с которой движутся стоки, заполнение системы и
наличие твердых взвешенных частиц. Эти данные содержатся в таблицах СНиПа, и для наружной канализации Ду
150-250 мм они следующие:

  • минимальная скорость: 0,7 м/с;
  • максимальная скорость: 8 м/с и 4 м/с для труб из
    металла и прочих;
  • для ливневки: 10 м/с и 7 м/с для труб из металла
    и прочих соответственно.

Уклон трубопровода

Уклон — критический параметр при подготовке проектной
документации и проведении работ. Особенно актуально для самоточных систем, в которых
движение стоков происходит под воздействием сил гравитации. Если правильный
уклон не будет соблюден, то канализация не будет функционировать правильно, это
приведет к застоям стоков, неприятному запаху, заиливанию и заторам.

Уклон рассчитывается как отношение перепада глубины залегания
трубы к одному метру ее длины.

Наименование Нормативный уклон
Лотки с покрытием из асфальта 0,003
Лотки с покрытием из тротуарного
камня,  щебня
0,004
Булыжная мостовая 0,005
Отдельные лотки и кюветы 0,006
Водоотводящие канавы 0,003
Лотки, выполненные из ПВХ и
полимербетона
0,001-0,003

Для инженерных сетей, устроенных в небольшом доме, например,
таунхаусе, и занимающих меньшую площадь, чем городские, принят следующие
значения:

Диаметр Уклон
50 мм 30 мм/1000 мм
110 мм 20 мм/1000 мм
160 мм 8 мм/1000 мм
200 мм 7 мм/1000 мм

Если рельеф не позволяет иного, уклон можно уменьшать до
0,007-0,008.

Дождеприемные сети входят в общую канализацию с уклоном
0,002.

Глубина устройства

Критически низкие или высокие температуры имеют негативное
влияние на трубы. Кроме того, в зимний период времени при высоком залегании
труб жидкость в них может замерзнуть, образовывая ледяные пробки. Глубина
определяется в результате технологического расчета и с учетом данных о
местности местности, в которой происходит устройство трубопровода. Обычно он
закладывается на глубине 0,5-0,8 м ниже уровня промерзания почвы.

При определении глубины залегания также учитываются:

  • материал;
  • диаметр;
  • тип грунта;
  • способ монтажа.

Основание под коммуникации выбирается после изучения несущей
способности грунтов. Если монтаж осуществляется не в болотистой местности, не
на скальных, плывунных или просадочных грунтах, то трубы укладываются на
подготовленное дно траншеи.

В скальных породах делают песчаное основание толщ. минимум
100 мм, которое предотвращает повреждение материала. Как правило, для его
устройства используют местный мелкий песок. Для болот и просадочной почвы
устраивают искусственное основание, которое намного прочнее и не позволяет сети
проседать.

Для напорных трубопроводов рекомендуется предусмотреть
монтаж арматуры.

Проблемы и сложности при проектировании наружных и внутренних сетей

Основные сложности при подготовке разделов проекта на инженерные сети связаны со следующими моментами:

  • с ограничениями, указанным в технических условиях на подключение;
  • отсутствие технической возможности на присоединение объекта к общим сетям, необходимость серьезных дополнительных расходов на подведение коммуникаций;
  • ненадлежащее состояние текущих сетей и оборудование, необходимо их замены и восстановления;
  • необходимость в усилении конструкций здания для монтажа внутренних или наружных сетей.

Чтобы избежать сложностей при проектировании и согласовании, обращайтесь только ]Смарт Вэй.

Материал для трубопровода

Подбор материала для устройства подземных коммуникаций –
один из главных моментов в составлении проекта внутреннего и наружного водоснабжения и канализации жилых зданий. Необходимо, чтобы
они хорошо противостояли коррозии, действию твердых взвесей и окружающей среды.
В СНиПе рассмотрена возможность использования следующих труб:

Подбор материала

  1. Полиэтиленовых;
  2. поливинилхлоридных;
  3. полипропиленовых;
  4. стальных;
  5. чугунных;
  6. железобетонных;
  7. асбестоцементных;
  8. керамических
  9. стеклянных.

Использование последних допускается нормами, но только в
исключительных ситуациях.

Железобетонные трубы

Используются в безнапорных сетях. Они, как правило, имеют большой диаметр, устойчивы к внешним воздействиям, а также нагрузкам на сжатие и растяжение. Их можно использовать для отвода стоков от промышленных зданий, основная область применения – городская канализация с большим объемом стоков.

Асбестоцементные трубы

Можно использовать не только в безнапорных, но и напорных сетях. Материал хорошо выдерживает нагрузки и с трудом поддается воздействию. В результате взаимодействия с водной средой его прочность только увеличивается.

Стальные трубы, хоть и предусмотрены СНиП, но используются редко для подземных канализаций, так как подвержены коррозии.

Чугунные трубы

Широко распространенный вариант. Долгое время использовался только этот материал, срок его эксплуатации доходит до 80 лет. Это очень прочные трубы, которые не подвержены коррозии. Применяются в основном для прокладки городских сетей, но иногда используются и в частном строительстве. К минусам можно отнести внутреннюю шероховатость, которая способствует наростов из твердых частиц, содержащихся в жидкости, большую массу изделия и высокую стоимость вследствие особенностей производства чугуна по ГОСТу.

Полимерные трубы

Стали распространены в последнее время. Они выполняются из полиэтилена, поливинилхлорида или полипропилена. Эти изделия легкие, хорошо выдерживают нагрузки, поэтому их используют в напорных и безнапорных сетях. К преимуществам также можно отнести их легкость и относительно небольшую стоимость.

Основной недостаток труб ПВХ – небольшой диапазон, при
которых они сохраняют свои эксплуатационные свойства. Они плохо выносят высокие
и низкие температуры, поэтому при устройстве трубопроводов ПВХ необходимо
предусмотреть теплоизоляцию. Трубы ПВХ редко используются для устройства
наружных инженерных сетей, но они прекрасно себя проявляют при монтаже внутреннего водопровода и
канализации.

Прокладка канализации

Монтаж наружной канализации регламентируется СНиП и технологическими картами. Процесс выполненных операций отражается в книге производства работ. Записи производятся каждый рабочий день с обязательным отражением соответствия операций рабочему проекту.

В ходе выполнения технологических операций производится монтаж греющего кабеля внутри сточного коллектора. Работы проводятся согласно инструкции об установке и эксплуатации теплонагревательного элемента.

Этапы работ:

  1. Устраивается траншея. Обязательное условие – соблюдение необходимого уклона. Верхняя точка находится в месте выхода из здания. Ближайшая, нижняя, – в переливном колодце, в месте соединения с главной магистралью или у местной очистной станции.
  2. Монтируются переливные и смотровые колодцы. Необходимость отражена в проекте. Наличие сооружений вызвано:
  • сложной геологией местности со значительными перепадами высот;
  • длиной сточной магистрали;
  • усложнённой конструкцией наружных систем водосброса.

Проверяется уклон в готовой траншее. Устраивается гравийно-песчаная подушка, – на данном этапе корректируются ошибки, возникшие по уклону траншеи. Монтируется защитный кожух (по необходимости).
Осуществляется прокладка наружных сетей канализации:

  • производится сборка труб в плети (определяется условиями по монтажу канализационных труб);
  • устанавливаются фитинги;
  • выполняется сборка магистрали в целом.

Примечание: на этапе сборки магистрали необходимо осуществить монтаж греющего кабеля внутри коллектора.

Заключительный процесс – проведение пуско-наладочных работ. Состоит из двух подэтапов:

  • проверка при открытой, не засыпанной грунтом траншее;
  • окончательные мероприятия при собранной магистрали и укрытой траншее.

Пред засыпкой проводится визуальный контроль:

  • мест соединений;
  • наличие герметизирующих составов и уплотнителей;
  • соблюдение необходимого уклона канализационной трубы;
  • закрепление (при необходимости) коллектора, наличие разгрузочных опорных точек;
  • правильность подключения электрических элементов греющего кабеля;
  • отсутствие излишних изгибов и соединений.

После засыпки траншеи, проводятся испытательные работы, определяемые рабочим проектом. Самый простой – проливка готовой магистрали водой с замером входящего и выходящего потока по объёму. Количество приходящей воды можно зафиксировать в накопительном колодце септика. Для промышленной водосливной системы целесообразно применять специальную измерительную технику.

Совет. Проливку системы для частного домостроения целесообразно выполнять до закрытия траншеи, – так легче устранить выявленные недостатки.

Испытание наружной канализации и результаты отражаются в соответствующих документах, после чего оформляется акт выполненных работ. Как правильно заполнить документ, – приведено в соответствующем СНиП 3.01.04–1987.

Регистрация всех документов, в том числе, акта выполненных работ, является разрешением на введение в строй и эксплуатацию наружных сетей водопровода и канализации.

Расскажите о нас своим друзьям:

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
