Сололифт для канализации

Особенности

Интересный момент: второе поколение станций Сололифт «Грундфос» позиционирует как «систему чистых рук». Это означает, что ключевые детали и устройства расположены выше уровня сточных вод. Такая инновация значительно облегчила обслуживание станции любой модели.

Производитель указывает, что отныне отсутствует необходимость демонтажа системы Сололифт или обязательного освобождения резервуара от накопившейся в нём сточной жидкости.

На что ещё «Грундфос» предлагает обратить внимание:

  1. Сварное исполнение резервуара предохраняет ёмкость от протечек.
  2. Сборка системы максимально упрощена благодаря особой муфте с автоматической саморегуляцией.
  3. Крепёжные винты станций сделаны невыпадающими.
  4. Реле, которое «командует» запуском насоса, реагирует не на собственно уровень сточных вод в резервуаре, а на давление жидкости. Это позволило расположить реле не внутри ёмкости, а снаружи. Ещё один плюс техобслуживания.
  5. Станции снабжены функцией ручной разблокировки и самоочищения.
  6. Выходной патрубок может быть расположен в различных частях резервуара. Это значительно повышает удобство установки Сололифта.
  7. Во всей линейке используются насосы sololift одного типа, различие только в мощности.

Имеются ли какие-либо минусы у систем Сололифт?

Резервуар требует некоторой бережности в обращении. В него не должны попадать кислоты и прочие химические соединения с высоким разъедающим действием.

А ещё сололифт грундфос требует подключения к электросети, желательного бесперебойного. Ведь без электроэнергии насос не включится, и откачка стоков в канализационный стояк не произойдёт. Переполнение резервуара недопустимо. Эта причина заставляет будущих пользователей насосных станций задуматься об обеспечении надлежащего электроснабжения.

Если правильно выбрать насосную станцию Сололифт и учесть все тонкости, то система будет в течение долгого времени работать исправно и с минимальными усилиями на техническое обслуживание.

Видео – Сололифт грундфос для канализации

Устройство и назначение

Насос с измельчителем — поверхностная канализационная насосная установка, позволяющая организовать отвод стоков там, где сделать это при помощи самотечной системы нет возможности.  Это небольшая пластиковая емкость с мощным встроенным насосом, который перекачивает стоки в канализацию. Перемещение стоков может быть как по вертикали, так и по горизонтали. Есть установки с измельчителем, которые могут подключаться к унитазам, есть без измельчителя — для «серых» стоков от раковин, душа, биде и т.д.

Канализационный насос для унитаза и другой сантехники имеет небольшие размеры

Область применения

Применяется канализационный насос в тех случаях, когда невозможно сделать самотечную канализационную систему. В большинстве случаев когда сантехнический прибор, стиральная или посудомоечная машинка установлены ниже входа в канализацию. Для этого и придуманы насосы принудительной канализации. Это решение позволяет переносить санузлы и технические помещения в подвальные или полуподвальные помещения.

Подключать санитарные насосы можно в ванной, туалете, кухне, прачечной. В любом помещении, где требуется слив воды, а канализационный сток находится далеко

Еще насос с измельчителем ставится если санузел решено сделать после окончания ремонта и канализация к месту предполагаемой установки сантехники не подведена. В этом случае устанавливаемая техника подключается к компактному канализационному насосу, а он подключается к канализации. В чем отличие? В следующем:

  • диаметр отводных труб для канализационного насос намного меньше, чем для самотечной системы (28-40 мм);
  • стоки могут подниматься вверх на высоту до 9 метров;
  • горизонтальное отведение сточных вод возможно до 100 метров (требует наличия минимального уклона 1-4%).

Все это позволяет с минимальными затратами организовать подключение к существующей канализации практически в любом месте.

Устройство и принцип работы

Состоит канализационный насос из накопительной пластиковой емкости и насоса. Некоторые модели, которые могут подключаться к унитазу, имеют измельчитель. Уровень заполнения контролируется датчиком. Когда он срабатывает, включается измельчитель и насос, стоки выкачиваются в канализационную систему. Отключение контролирует второй датчик — он отключает питание, когда уровень стоков падает ниже определенной отметки. Это — упрощенный алгоритм действия напорной канализации.

Канализационный насос с измельчителем: устройство

Есть канализационные насосные станции рассчитанные на подключение устройств разного типа и количества. Самый простой предназначен для подключения одного или двух устройств, самый производительный — имеет три дополнительных патрубка (и один основной). Соответственно, в емкости есть одно или несколько входных отверстий (зависит от модели) и одно выходное отверстие. Ко входным отверстиям подключаются трубы, идущие от сантехники, а выход подключается к канализации.

Для откачки высокотемпературных стоков от стиральных и посудомоечных машин, ванных есть специальные модели, выполненные из термостойких материалов. Обычный канализационный насос с такой нагрузкой не справляется. Потому для подключения такого оборудования нужно искать определенные модели.

Чистка сололифта

Во многих случаях никак невозможно обойтись без системы принудительного отвода сточных вод, для чего наилучшим образом подходят компактные насосные стации для канализации.

Прочистка Сололифта, при этом, является не только залогом безупречной и долгой службы оборудования, но и правильного функционирования всей системы, что в конечном итоге положительно сказывается на комфорте владельца.

В большинстве случаев чистка Сололифта подразумевает приглашение специалиста, который правильно, быстро и аккуратно произведет обслуживание, удалит налет и отложения с ножа, клапанов системы и поплавковой камеры. Если не осуществлять профилактические мероприятия, то со временем налет выведет из строя сначала отдельные его узлы, а затем и всю систему.

Поэтому следует все работы проводить аккуратно, не прибегая к грубой физической силе. Также не стоит доводить оборудование до состояния, когда налет затвердевает до такой степени, что его удаление без спецсредств невозможно.

  1. Чтобы почистить Sololift прежде всего следует знать самые уязвимые и наиболее подверженные отложениям узлы агрегата. К ним относятся:
  2. нож и пространство вокруг него. Со временем отложения и налет могут затруднить вплоть до полной блокировки работу ножевой системы;
  3. клапаны. На клапане оказывается довольно много отложений, который лишают его подвижности, что приводит к залипанию, которое повлечет за собой значительные повреждения;
  4. поплавковая система. Налет блокирует поплавок в одном положении, что приводит либо к постоянному включению насоса, либо к блокировке его включения, в зависимости от положения поплавка в момент залипания.

Для правильной и безопасной очистки установки следует придерживаться определенной очередности действий.

Если система работоспособна стоит прибегнуть к специальным средствам, которые разъедают и устраняют засоры, затем спустить чистую воду несколько раз. Это позволит избавиться от большинства органических остатков в системе, что повысит комфорт дальнейших манипуляций.

  • Осуществляется обесточивание установки. Ни в коем случае не стоит заниматься профилактическими работами, если агрегат подключен к электропитанию, поскольку это небезопасно и может привести к поражению электротоком.
  • Снимается приемный фильтр, прочищается любым доступным способом, который его не повредит. Обычно используется проточная вода, сжатый воздух, детергенты.
  • Из накопителя извлекается погружной насос. Бак очищается от остатков слива, в него заливается детергент в концентрации согласно инструкции выбранного препарата.
  • Прочищается пространство вокруг ножа. Если под рукой имеются необходимые инструменты и конструкция более-менее ясна, можно снять режущее устройство, что облегчит очистку.
  • Промывается обратный клапан.
  • При необходимости заменяется угольный фильтр. Это требуется в случаях распространения неприятного запаха вокруг установки, либо при сбоях в работе очищенного оборудования.

Обзор линии канализационных станций Sololift

Все насосы Sololift продаются в уже собранном и готовом к работе виде, но каждый из них функционально отличается.

Это отличие проявляется и в стоимости, и в способе монтажа системы.

Линия канализационных станций Sololift включает в себя такие модели:

Установка Sololift WC может использоваться для отвода воды только с одного унитаза. В этой серии есть модели с номерами 1 и 3, они предоставляют возможность подключить дополнительные источники стоков, например, душа или умывальника. Пример этой модели вы видите на рисунке ниже;

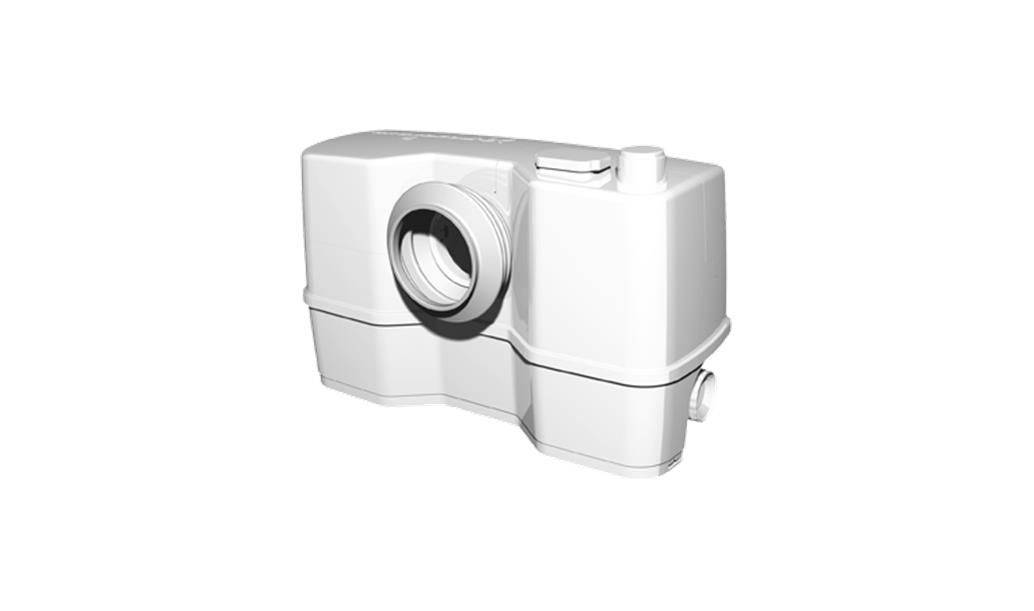

Sololift WC

Система Sololift CWC – 3. Мало чем отличается от предыдущей модели с номером 3, но имеет модификацию для пристройки к таким унитазам, которые устанавливаются настенно. Для этого патрубок для унитаза размещен с торца, что очень удобно. Внешний вид модели показан на рисунке ниже;

Sololift CWC-3

Насосная станция Sololift D – 3. Горизонтальная и более низкая конструкция предназначена для подключения ванной, умывальника или душевой кабины. Выглядит эта система так, как показано на этом изображении;

Sololift D-3

Система Sololift С – 3 создана для подключения тех стоков, куда поступает вода с высокими температурами, например, посудомоечная машина.

Чем больше сточных труб можно подключить к насосной станции, тем она мощнее. Также в каждой модели учитываются особенности монтажа, то есть у насосной системы есть как можно больше возможностей для скрытой установки, которая не будет находиться на виду.

Несмотря на высокую эффективность режущего механизма насоса, нужно избегать попадания в него крупных предметов, иначе система может просто прекратить свою работу.

Если в слив попадет, например, полотенце, то для дальнейшей работы насоса предмет нужно будет доставать механическим путем.

Также вредными для системы Sololift являются химические воздействия, поэтому в сливную воду не должны попадать такие вещества как бензин или разъедающие препараты.

От чего зависит выбор канализационной установки

При выборе той или иной модели вы должны сначала решить, будет ли в вашем доме что-то меняться в будущем.

Например, если вы выбираете модель WC только для унитаза, а в ближайшее время установите возле него еще и умывальник, то у вас не будет возможности подключить его к насосной системе.

Поэтому лучше брать модели про запас, с дополнительным патрубком для подключения.

Также нужно учитывать и место, где будет находиться эта система. Если воду придется поднимать на большую высоту, то и мощность установки должна соответствовать этой задаче.

На схеме ниже вы видите схему размещения разных моделей насосов Sololift в доме.

Размещение Сололифта в доме

Обратите внимание, что для отвода воды из всех помещений дома используется только один канализационный стояк. Пунктирной линией показано расположение насосной станции, которое находится вне поля зрения и совершенно не мешает в интерьере

Пунктирной линией показано расположение насосной станции, которое находится вне поля зрения и совершенно не мешает в интерьере.

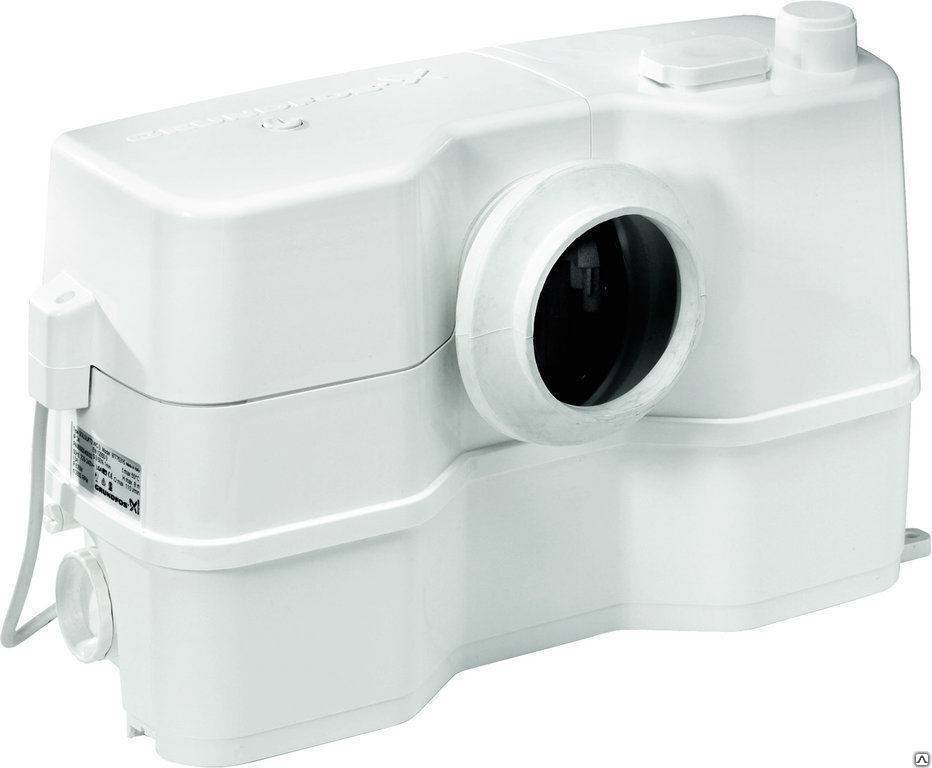

Основные технические характеристики Sololift2 WC-1:

  • Мощность – 620 Вт.
  • Расход (максимальный) – 149 л/мин.;
  • Напор (максимальный) – 8,5 м;
  • Емкость резервуара – 9 литров;
  • Предельные уровни жидкости над дном резервуара для пуска/остановки – 72 мм / 52 мм;
  • Температура перекачиваемой жидкости (максимальная) – 50 °C;
  • Температура окружающей среды – от +5 °C  до +35 °C;
  • Частота вращения – 2800 об/мин.;
  • Напряжение / частота – 1 x 220-240 В -10%/+ 6% / 50 Гц;
  • Номинальный ток – 3 А;
  • Коэффициент мощности (cos φ) –  0,87 / 0,92;
  • Класс изоляции – F
  • Класс защиты – IP 44
  • Кабель питания – 1,2 м, (сечение – 0,75 кв.мм);
  • Рабочий цикл – S3 – 50 % – 1 мин. (30 сек. – вкл.; 30 сек. – выкл.);
  • Габариты (ДxВxШ) – 452 x 263 x 176 мм;
  • Масса (нетто) – 7,3 кг

Заказать или проконсультироваться

Комплект поставки :

    Клапан обратный, встраиваемый – 1 шт.
    Колено 90° DN 40/32-40 – 1 шт.
    Патрубок переходной D 18/22 – 1 шт.
    Патрубок переходной D 20/25 – 1 шт.
    Патрубок переходной D 25/28 – 1 шт.
    Патрубок телескопический DN 40/32-40 – 1 шт.
    Заглушка для крышки – 1 шт.
    Хомут, d 32-50 мм – 3 шт.
    Хомут, d 90-110 мм – 1 шт.
    Крепление к полу – 2 шт.
    Саморез с дюбелем – 2 шт.

Для подсоединения напорного (нагнетательного) трубопровода в насосе Сололифт 2 WC-1 используется переходник. Он поворачивается на 360° и может быть установлен горизонтально или вертикально.

Монтаж выполняется довольно легко с использование гибких подводок и переходников к трубам практически любого диаметра.

Следует отметить, что этот канализационный насос пришел на замену моделям насосов Sololift+ WC  и Sololift+ WC-1.

Особенности конструкции канализационного насоса Sololift2 WC-1

1. Профессиональный мощный режущий механизм. Легко справляется с предметами женской гигиены и т.п. Насос оснащён клапаном для автоматического отведения воздуха, что обеспечивает стабильный пуск.

2. Мощный электродвигатель со специальной обмоткой, обеспечивающей повышенный крутящий момент, и защитой двигателя посредством термовыключателя с автоматическим перезапуском. Три уплотнения вала и дополнительная шевронная манжета гарантируют длительный срок службы.

3. Вентиляционный клапан с угольным фильтром и защитой от перелива. Возможность подсоединить к насосу вентиляционную трубу.

4. Герметичный резервуар. Он выдерживает избыточное давление от подводящего трубопровода до 2,5 м водяного столба.

5. Доступ к составным частям. Конструкция с сухим электродвигателем для простого и чистого обслуживания.

6. Компактный узел – насос, двигатель и контроллер. Составляющие части легко демонтируется для техобслуживания и замены. Нет необходимости отсоединять резервуар насоса и трубы.

7. Саморегулирующаяся автоматическая трубная муфта. Облегчает сборку.

8. Винты. Все основные винты являются невыпадающими, что практично.

9. Разблокировка. Ручная разблокировка выполняется снаружи с помощью отвёртки (крышку снимать не нужно). Снимите заглушку на крышке, вставьте отвёртку и поверните вал.

10. Подсоединение слива. При подсоединении сливного шланга возможно выполнить дополнительный слив из резервуара.

11. Реле давления. Расположено снаружи резервуара, т.е. в сточной воде нет никаких подвижных деталей.

13. Всасывающий патрубок (находится сверху на корпусе).

14. Напорный (нагнетающий) патрубок. Поворачивается на 360°. Переходник со встроенным обратным клапаном позволяет выбирать направление нагнетания (вертикальное или горизонтальное).

15. Опоры для крепления канализационного насоса к полу.

16. Паз для устройства аварийной сигнализации (маленькая печатная плата с зуммером вставляется прямо в паз, никаких дополнительных проводов не требуется).

Пример размещения насосной канализационой установки Sololift2 WC-1 в туалете или ванной комнате.

График рабочих характеристик насоса Sololift2 WC-1 (зависимость между расходом и напором)

Монтаж канализационной станции Sololift

Установка станции Sololift отличается своей простотой, для ее осуществления не нужен вызов специалиста, и вполне по силам справиться с этой задачей самостоятельно.

Главным критерием правильной установки является свободное прохождение воды из насосной станции в канализационную трубу. Нужно убрать все препятствия, мешающие станции вытолкнуть воду наверх, если она находится в подвале.

Особенности установки

Если насос Sololift устанавливается возле унитаза, то его расстояние от станции должно быть не более 40 см для корректной работы.

Установка проводится к отводящей трубе унитаза, при этом место соединения должно быть хорошо закреплено и обработано герметиком.

После того как грязная вода отправится в общий канализационный стояк, вода снова набирается в емкость и когда она наполнится, опять включается насос.

Для питания любой модели системы Sololift достаточно обычной розетки на 220 W.

Отходящие от насосной станции трубы по размеру могут варьироваться от 18 до 40 миллиметров. Это помогает проложить их так, чтобы они были не видны снаружи, например, они с легкостью поместятся за гипсокартонной обшивкой.

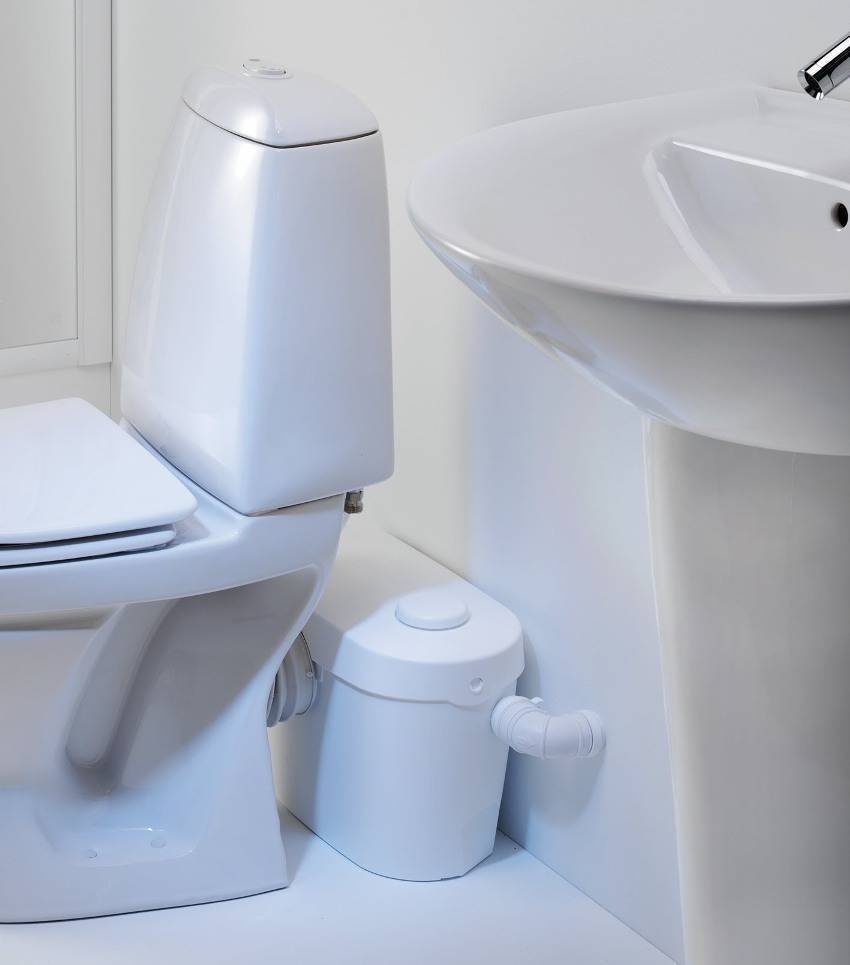

Пример установки насосной системы за унитазом вы можете увидеть ниже.

Установка Sololift за унитазом

По размеру коробка такой модели Sololift составляет примерно величину бачка унитаза, но есть и более компактные размеры для тех помещений, в которых слишком мало места для установки.

Этапы процесса монтажа

Несмотря на легкость монтажа системы Sololift, вы должны придерживаться этапов установки, указанных в инструкции.

Основными из них являются:

Очень важно соблюдать расстояние минимум 10 мм от насоса до стен или сантехники;
Если вы подсоединяете слив для душевой кабины, то его нужно подключать на нижних точках. Также слив в этом случае оборудуется фильтром для того, чтобы волосы не попали в насосную станцию;
Перед запуском насоса должен быть учтен клапан на его выходе в канализацию для предотвращения обратного оттока воды;
Под устройством насоса должен находиться виброизолирующий материал;
При подключении труб их плотно стыкуют и заделывают герметическими материалами;
Нельзя использовать саморезы по металлу или другие приспособления, все необходимые для установки детали уже есть в комплекте;
После подсоединения всех труб насос включается в розетку и проверяется его работа.. Устройство Sololift подходит для соединения со всеми видами труб, включая пластиковые трубы

Запускать насосную станцию следует только после того, как вы убедитесь, что все болты плотно закручены и канализационные трубы надежно соединены с системой

Устройство Sololift подходит для соединения со всеми видами труб, включая пластиковые трубы. Запускать насосную станцию следует только после того, как вы убедитесь, что все болты плотно закручены и канализационные трубы надежно соединены с системой.

Видео – Сололифт для канализации

Сололифт для канализации

Схема работы станции Sololift

Vodakanazer.ru » Канализация » Сололифт для канализации: устройство и назначение

Критерии выбора

К выбору сололифта следует подходить взвешенно и обдуманно. Качественная модель подходящей модификации обязательно прослужит своим обладателям максимально долго.

Рассмотрим подробно, на какие именно критерии нужно обращать внимание, выбирая подобную насосную станцию для канализационной системы

Изначально важно определиться с числом всех сантехнических агрегатов, которые вы собираетесь подключать к устройству. Также следует учесть и общее количество выводимых стоков.
Если планируется подключение сразу нескольких сантехнических приборов, то рекомендуется приобретать модели, в которых имеется дополнительный патрубок.
При выборе подходящей модели важно учитывать конкретное место установки сололифта, а также уровень его мощности.

Тут важно учитывать, что разные модификации сололитфов используются в разных целях

  • модель wc рассчитана на подключение только унитаза;
  • модель wc-1 можно использовать для подсоединения унитаза и раковины;
  • модель wc-3 подходит для подключения унитаза, раковины, душевой кабинки и биде;
  • cwc-3 используют для подключения подвесного унитаза, раковины и душевой кабинки;
  • модель с-3 используют для подключения стиральной машины и кухонной мойки;
  • d-3 позволяет производить подсоединение душевой кабинки и раковины.

Кроме того, выбирая подходящую модель, следует опираться на следующие ее параметры:

  • число подключаемых объектов;
  • самая большая высота для вертикальной откачки;
  • самое большое расстояние для горизонтальной откачки;
  • уровень производительности устройства;
  • потребляемый уровень мощности;
  • разрешенный температурный режим перекачки жидкости;
  • размеры устройства;
  • его вес;
  • материалы, из которых произведена внутренняя часть агрегатов (следует выбирать варианты, которые не подвержены коррозии);
  • цена;
  • возможность самостоятельного монтажа.

Специалисты настоятельно рекомендуют приобретать только высококачественные модели сололифтов, выпущенные крупными европейскими брендами.

В настоящее время одними из наиболее известных производителей, предлагающих долговечные и крепкие агрегаты, являются:

  • Grundfos;
  • Lowara;
  • SFA;
  • Dab;
  • Wilo.

Конечно, фирменная продукция от перечисленных брендов может стоить довольно дорого, однако высочайшее качество и бесперебойная работа фирменных сололифтов с лихвой оправдывает высокую цену.

Сололифт для канализации: базовая информация о насосах

Функционирование канализации базируется на принципе перемещения воды самотеком за счет уклона трубопроводной магистрали. Нормальная работа коммуникаций возможна лишь при условии отсутствия засоров.

Насос Сололифт предназначен для отвода сточных вод, которые нельзя отвести самотеком

В домах частного сектора для решения этой проблемы используются коллекторы. Наличие резервуара в подвале позволяет установить соединительную трубу, ведущую к сантехническому прибору, под правильным углом. В квартирах коллектор монтируется в вертикальном положении. В этом случае степень ее наклона зависит от высоты, на которой размещена точка потребления, и размещения входа.

Если точка входа трубы в центральный коллектор размещается выше выхода из сантехнического прибора (унитаза) или на одном уровне с ним, то канализационная система не сможет полноценно работать. Это касается и напорных коммуникаций, поскольку их схема предполагает монтаж насоса у входа в данный резервуар.

Существует несколько вариантов решения этой проблемы:

  1. Установить точку потребления выше.
  2. Занизить уровень входа в коллектор.
  3. Купить Сололифт для канализации.

Сололифт — компактная канализационная установка

Первые два способа сопровождаются значительными сложностями, ведь далеко не всегда удается выполнить данные процедуры без ущерба комфорту эксплуатации. Поэтому приобретение насосного оборудования для канализации является единственным оптимальным выходом из положения.

Обратите внимание! Чем больше наклон трубы, тем выше скорость перемещения жидкости, от которой зависит вероятность появления засоров

Преимущества и недостатки канализационных насосов Грундфос Сололифт

Сололифт – это насосное оборудование, предназначенное для канализации. Основная функция этих установок заключается в принудительной перекачке сточных вод по трубам. Они применяются в тех комнатах, где невозможно организовать необходимый уклон магистрали, обеспечивающей отвод отработанной жидкости от точек потребления самотеком.

Наличие угольного фильтра предотвращает распространение неприятных запахов

К точкам потребления относятся:

  • раковины;
  • ванна и душевая кабинка;
  • унитаз и биде;
  • мойки и прочая сантехника.

За счет компактных размеров этот тип оборудования можно установить в помещениях с малой площадью, поэтому целесообразно будет купить Сололифт для ванной, туалета или кухни. Особая конструкция с наклонным дном препятствует формированию осадка в виде сточных и фекальных масс. Включенное оборудование увеличивает скорость подачи жидкости, за счет чего в системе возникает вихревая тяга, устраняющая осадок с основания бачка.

Производитель точно рассчитал пропорции устройства. При объеме бачка 3-5 л насос способен развивать высокую скорость подачи отработанной жидкости – 40 л/мин. Сами сантехнические приборы не обладают таким мощным сливом. Улучшенные характеристики позволили отказаться от применения большого бачка, упростив монтаж оборудования в неудобных местах.

При небольшом объеме бачка насос способен развивать высокую скорость подачи отработанной жидкости

Установка работает очень тихо, поскольку насос все время погружен в воду. Шум во время слива воды в унитазе обычно возникает потому, что в трубах перемещается жидкость и воздух. В случае с насосом этого не происходит, ведь оборудование не захватывает воздушные потоки. Работа устройства полностью автоматизирована. Схема монтажа предполагает лишь подключение к точке приема, трубе и розетке с напряжением 220В. С этой процедурой можно справиться и самостоятельно, не прибегая к услугам профессионального сантехника.

Важнейшим преимуществом насосов Сололифт является их надежность и возможность перепланировки. Благодаря этому не возникает сложностей с перепадами высоты во время установки оборудования. К тому же расширяются возможности в отношении размещения в комнате сантехники. Корпус конструкции очень прочный. Он может выдерживать влияние высоких температур и давления без деформационных изменений. Наличие угольного фильтра исключает распространение неприятных запахов.

Прочный корпус конструкции может выдерживать влияние высоких температур и давления

Недостатков у оборудования не так уж и много. Во-первых, насосы нуждаются в постоянном электропитании. Во-вторых, стоимость датских установок достаточно высока.

Важно! Все соединения между элементами системы должны быть герметичны. Только при этом условии канализация будет работать должным образом

Сололифт для системы принудительной канализации

При обустройстве канализационной системы, зачастую приходиться сталкиваться с определенными трудностями. Связано это преимущественно с невозможностью, в силу особенностей планировки дома или квартиры, установить санитарно-технический прибор в нужном месте. В первую очередь из-за невозможности подключить душ, раковину или унитаз к канализации. Основная проблема в том, что канализационные стоки, в отличие от напорного водоснабжения, в случае с расположением санитарной точки ниже стояка, отвод сточных вод не может быть осуществлен самотеком. Например, в подвальных помещениях или на цокольном этаже.

Проблема на самом деле решается довольно просто и сравнительно не дорого. Надо всего лишь организовать принудительную канализацию, а для этого установить в систему канализационный насос – сололифт. Отличие сололифта от насоса напорного, который перекачивает воду, в наличии измельчителей, ведь канализационные стоки могут содержать самые разнообразные твердые включения. Для фекального насоса это не составляет каких-либо трудностей, перемалывая твердые частицы, он отправляет массу к септику или в систему централизованной канализации. Это, кстати, еще один аргумент в пользу того, чтобы установить сололифт – ему не нужны стандартные канализационные трубы большого диаметра, для работы, вполне достаточно 18-40 мм.

Сололифт – принцип работы

На рынке представлен достаточно широкий модельный ряд канализационных насосов. Они различаются размерами, мощностью и, как следствие, ценой. Однако, даже самые маломощные модели сололифтов способны отводить сточные воды в горизонтальном направлении до 100 м, а в вертикальном подымать на 5-7 м.

1 – режущий механизм; 2 – электродвигатель; 3 – автоматическая трубная муфта для ускорения монтажа; 4,7,9 – три малых входных патрубка для подключения к умывальнику, душу или ванной; 5 – обратный клапан для предотвращения попадания жидкости в напорную трубу; 6 – большой входной патрубок для подключения к унитазу; 8 – напорный патрубок.

Схема принудительной канализации

Организации системы принудительной канализации при перепланировке квартиры довольно проста: нужно просто подсоединить входной и выходной патрубки к соответствующим отверстиям и подключить сололифт к электросети. В большом коттедже, когда несколько сантехнических приборов расположены в цокольном этаже, используют резервуар для предварительной сборки сточных води. В этом случае включение насоса будет происходить при помощи поплавка по мере наполняемости резервуара.

При организации системы принудительно канализации в частном доме и отводе сточных вод в септик, расположенный на участке, необходимо учитывать зависимость длины и высоты трубопровода. Для большей эффективности, наилучшим расположением начала трубопровода будет строго вертикальное, с тем чтобы далее он проходил горизонтально с небольшим уклоном в направлении септика.

Установка насоса существенно расширяет возможности при перепланировки квартиры или проектирования частного дома. Установка и подключение осуществляется просто и не требует специальных навыков. Это современное высокотехнологичное решение, ранее непреодолимой проблемы принудительного отведения сточных вод. Возможно в будущем это станет обязательным прибором при возведении типовых многоэтажных домов и частном строительстве.

Монтаж канализационной станции Sololift

Установка станции Sololift отличается своей простотой, для ее осуществления не нужен вызов специалиста, и вполне по силам справиться с этой задачей самостоятельно.

Главным критерием правильной установки является свободное прохождение воды из насосной станции в канализационную трубу. Нужно убрать все препятствия, мешающие станции вытолкнуть воду наверх, если она находится в подвале.

Особенности установки

Если насос Sololift устанавливается возле унитаза, то его расстояние от станции должно быть не более 40 см для корректной работы.

Установка проводится к отводящей трубе унитаза, при этом место соединения должно быть хорошо закреплено и обработано герметиком.

После того как грязная вода отправится в общий канализационный стояк, вода снова набирается в емкость и когда она наполнится, опять включается насос.

Для питания любой модели системы Sololift достаточно обычной розетки на 220 W.

Отходящие от насосной станции трубы по размеру могут варьироваться от 18 до 40 миллиметров. Это помогает проложить их так, чтобы они были не видны снаружи, например, они с легкостью поместятся за гипсокартонной обшивкой.

Пример установки насосной системы за унитазом вы можете увидеть ниже.

Установка Sololift за унитазом

По размеру коробка такой модели Sololift составляет примерно величину бачка унитаза, но есть и более компактные размеры для тех помещений, в которых слишком мало места для установки.

Этапы процесса монтажа

Несмотря на легкость монтажа системы Sololift, вы должны придерживаться этапов установки, указанных в инструкции.

Основными из них являются:

Очень важно соблюдать расстояние минимум 10 мм от насоса до стен или сантехники;
Если вы подсоединяете слив для душевой кабины, то его нужно подключать на нижних точках. Также слив в этом случае оборудуется фильтром для того, чтобы волосы не попали в насосную станцию;
Перед запуском насоса должен быть учтен клапан на его выходе в канализацию для предотвращения обратного оттока воды;
Под устройством насоса должен находиться виброизолирующий материал;
При подключении труб их плотно стыкуют и заделывают герметическими материалами;
Нельзя использовать саморезы по металлу или другие приспособления, все необходимые для установки детали уже есть в комплекте;
После подсоединения всех труб насос включается в розетку и проверяется его работа.. Устройство Sololift подходит для соединения со всеми видами труб, включая пластиковые трубы

Запускать насосную станцию следует только после того, как вы убедитесь, что все болты плотно закручены и канализационные трубы надежно соединены с системой

Устройство Sololift подходит для соединения со всеми видами труб, включая пластиковые трубы. Запускать насосную станцию следует только после того, как вы убедитесь, что все болты плотно закручены и канализационные трубы надежно соединены с системой.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
