Солнечные батареи для дома

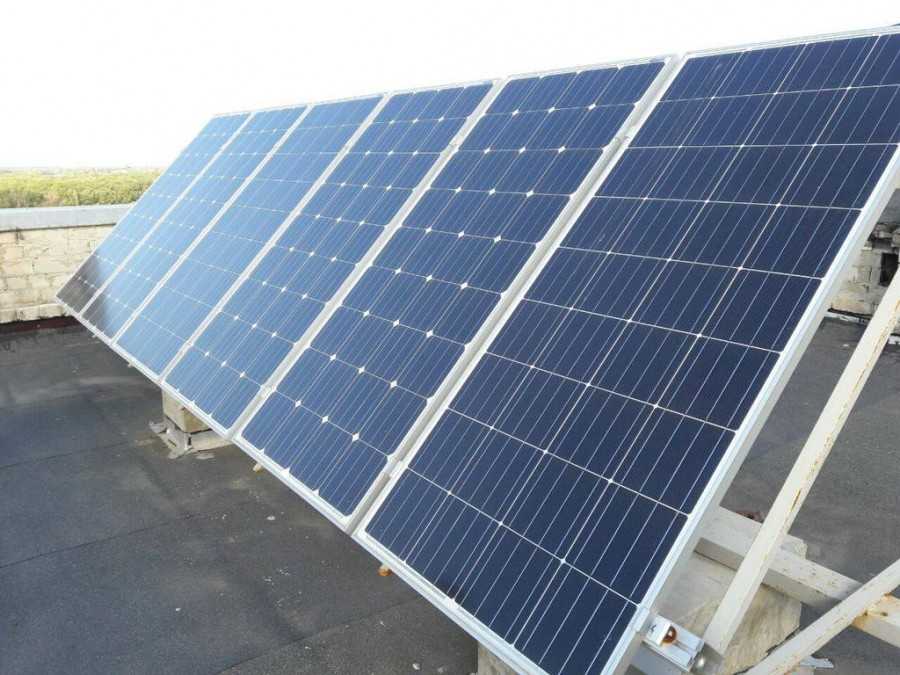

Солнечные батареи на крыше

Прежде всего, нужно выяснить, выдержит ли кровля дополнительную нагрузку. Один-два модуля выдержит любая, а для большего количества придется считать.

Для надежной фиксации они должны крепиться как минимум в четырех точках. Причем, если вы монтируете панели заводского изготовления, не поленитесь изучить инструкцию по установке: при нарушении хотя бы одного из пунктов, оборудование снимается с гарантии. В большинстве случаев требования такие:

• Крепятся солнечные батареи на расстоянии 5-15 см выше кровельного материала. Этот зазор необходим для проветривания (для поддержания температурного режима).

• Для закрепления использовать только имеющиеся в корпусе отверстия. Дополнительные сверлить нельзя.

• Рама, на которой закреплены фотоэлементы, рассчитана на вертикальную или горизонтальную установку (указано в паспорте), и в другом положении ее крепить нельзя.

Системы крепления солнечных панелей могут быть разными. Есть готовые (продаются там же, где и сами панели), но вполне можно использовать и сделанные собственноручно

Важно только использовать надежные, стойкие к коррозии материалы. Толщина реек и крепежа должна быть большой: выдерживать должны они и ветровые нагрузки, и массу панелей с самым толстым снежным покровом. Один из методов крепления солнечных батарей на крыше частного дома можно увидеть в видео

Один из методов крепления солнечных батарей на крыше частного дома можно увидеть в видео.

Теперь немного об электрической сборке. Схема подключения солнечной батареи, кроме самих преобразователей, предусматривает наличие:

• контроллера заряда с подключенными аккумуляторными батареями;
• преобразователя (инвертора), который преобразует постоянный ток в переменный;
• предохранителей для защиты от короткого замыкания (повысят безопасность и вашу и системы).

Контроллер и преобразователь имеют ограничения по току и напряжению. Суммарные параметры подключаемой для вашего дома солнечной системы не должны их превышать. Для электрического соединения батарей в единую систему, использовать нужно только те провода, которые выведены наружу.

Принципиальная схема подключения гелиобатарей

Для соединения панелей применяют медный проводник в стойкой к ультрафиолету изоляции. Если провода в подходящей изоляции не нашли, спрячьте его в гофрированный шланг для наружных работ. Толщина жил провода зависит от предполагаемой силы тока в системе и от длины линии, но минимальное сечение 4 мм2. Соединение проводников желательно делать при помощи коннекторов, а не на скрутках. Рекомендуют МС4 потому что проводники, выходящие из большинства солнечных батарей, оконечены именно такими разъемами

Эти разъемы хороши тем, что обеспечивают герметичное соединение, что на крышах немаловажно. Но не все фирмы устанавливают разъемы этого стандарта. В дешевых моделях (особенно китайских) может стоять что-либо иное, так что уточняйте при покупке

В дешевых моделях (особенно китайских) может стоять что-либо иное, так что уточняйте при покупке.

Это схематическое изображение подключения

Теперь о последовательности подключения оборудования в систему. Для безопасного подключения соблюдайте очередность такую:

1. К контроллеру подключаются аккумуляторы с соблюдением полярности. Провода — медь, сечение выбирается в зависимости от мощности контроллера.
2. К контроллеру подключаются солнечные батареи. Также необходимо соблюдать полярность.
3. К контроллеру через предохранитель подключается 12 В потребители.
4. К аккумуляторам подключается инвертор (через предохранитель), а к его выходу уже потребители 220 В. Подключение инвертора напрямую к контроллеру исключено: придется покупать новые устройства. А это приблизительно 600-1000$ в зависимости от фирмы и мощности.

Не пренебрегайте последовательностью подключения — это наиболее безопасный алгоритм, гарантирующий (при соблюдении полярности) рабочее состояние системы.

Напоследок, еще один вариант установки на крыше дачи с регулируемым углом наклона. Возможно, вам видео будет полезным.

Корпус

Последним важным показателем является корпус солнечной батарее, он должен отвечать следующим качествам:

1. Прочность.
2. Легкий вес.
3. Стойкость к погодным условиям.
4. Стойкость к перепадам температуры.
5. Долговечность.
6. Невысокая цена.

Далее обращаем внимание на стекло, оно можно быть следующего типа:

1. Оргстекло. Оно пропускает 92% света, маленькая масса и довольно низкая стоимость. Но, есть и большой недостаток, при больших нагрузках (солнечному свечению) оно может выйти из строя и деформироваться.
2. Поликарбонат. Пропускная способность 90%, не деформируется, имеет низкую стоимость. Однако такое стекло используется редко, ведь при перепадах температуры мутнеет и перестает пропускать свет в нормальном количестве.
3. Стекло. Сейчас это лучший вариант, пропускная способность 98%, цена самая низкая. Минуса можно назвать два: хрупкость и большой вес.

Интересная статья по теме: Ветровая электроэнерния для дома: правда или ложь.

Фотоэлементы

На мощность, ампераж, выдаваемый вольтаж влияет количество фотоэлементов в солнечных батареях. Сейчас существуют общие принятые стандарты, которые соблюдают все производители. К примеру, в производстве чаще всего используются 6-дюймовые пластины, их можно назвать самыми мощными и функциональными. Размер таких пластин составляет 156х156, как вы понимаете, они квадратные. Интересная статья: бестопливные генераторы или как нас нагло обманывают.

Как правило, именно такие пластины используются на больших солнечных электрических станциях. В домашних условиях их устанавливать проблематично, поэтому производители выпускают другие формы и размеры, которые можно закрепить на крыше дома или в саду.

Как собрать солнечную батарею своими руками

Сборка корпуса солнечной батареи

Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:

• Сборка из уголка прямоугольного каркаса.
• В каждом углу конструкции сверлятся отверстия под крепления.
• Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
• Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
• Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
• Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

Пайка проводов и соединение фотоэлементов

Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.

На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.

При использовании шин вместо проводов, необходимо учитывать следующие особенности:

• Шины размечаются и разрезаются на требуемое количество полосок.
• Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
• Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
• Пластина переворачивается, и такая же операция повторяется на другой стороне.

Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.

Нанесение герметизирующего слоя

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.

Один из наиболее подходящих вариантов предполагает следующие действия:

• Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
• На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
• В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.

Окончательная сборка солнечной панели

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.

В этом случае порядок действий будет следующий:

• В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
• С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
• Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
• После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.

Как сделать солнечную батарею своими руками

Повер банк с солнечной батареей

Обзор солнечных батарей для туристов

Установка солнечных батарей

Солнечные батареи: альтернативная энергия

Производство солнечных батарей

Солнечные батареи в будущем

Для появления более точного мнения среди клиентов должно пройти некоторое время. Тем не менее, новые технологии незамедлительно появляются в нашей жизни. Рынок предлагаемой продукции велик. Следует выбирать наиболее ответственного продавца, который окажет консультацию в проектировке, и займется правильной установкой с предоставлением гарантии.

Перед покупкой обязательно обращайте внимание на цену, отзывы других покупателей. Никто не застрахован от обмана

Но если вы грамотно подойдете к приобретению новой технологии для своего дома – результат не заставит себя ждать. И в первую очередь он отразится на экономии вашего денежного бюджета.

Что делать

Из опрошенных 1500, более 1000 специалистов высказались за улучшение статистики при сборе и обработке данных, улучшение качества надзора со стороны боссов, а также более строгое планирование экспериментов.

Вопрос: Какие факторы помогут повысить воспроизводимость?

Ответы (сверху вниз): –Лучшее понимание статистики –Более строгий надзор –Улучшенное планирование экспериментов –Обучение –Внутрилабораторная проверка –Совершенствование практических навыков –Стимулирование к формальной перепроверке данных –Межлабораторная проверка –Выделение большего количества времени для управления проектами –Повышение стандартов научных журналов –Выделение большего количества времени для работы с лабораторными записями

Заключение и немного личного опыта

Во-вторых, в статье замалчивается (вернее, не рассматривается) роль научных метрик и рецензируемых научных журналов в возникновении и развитии проблемы невоспроизводимости результатов исследований. В погоне за скоростью и частотой публикаций (читай, повышение индексов цитирования) резко падает качество и не остаётся времени на дополнительную проверку результатов.

Как говорится, все персонажи вымышлены, но основано на реальных событиях. Довелось как-то одному студенту проводить рецензирование статьи, ибо не у каждого профессора есть время и силы на вдумчивое чтение статей, поэтому собирается мнение 2-3-4 студентов и докторов, из которого складывается отзыв. Была написана рецензия, в ней указывалось на невоспроизводимость результатов по методике, описананой в статье. Это было наглядно продемонстрированно профессору. Но дабы не портить отношения с «коллегами» – ведь у них-то всё получается – рецензия была «скорректирована». И таких статей опубликовано 2 или 3 штуки.

Получается замкнутый круг. Учёный отправляет статью редактору журнала, где указывает «желаемых» и, основное, «нежелаемых» рецензентов, то есть фактически оставляя лишь положительно настроенных к авторскому коллективу. Они рецензируют работу, но не могут по-чёрному «гадить в комментах» и стараются из двух зол выбрать меньшее – вот список вопросов, на которые необходимо ответить, и мы тогда опубликуем статью.

PS: Статья переводилась и писалась на скорую руку, обо всех замеченных ошибках и неточностях, просьба писать в ЛС.

Виды креплений

При креплении солнечных радиаторов нужно учитывать место установки батарей, в случае монтажа на крыше – материал кровли.

В зависимости от места установки

Сначала надо выбрать место, где удобнее всего и правильнее разместить солнечные панели. Если вам подходит наземный вид установки, то мы можем предложить такие виды их крепления:

• Деревянный каркас. Работать с деревом довольно проблематично в домашних условиях. Зачастую требуется привлекать специальную технику. Каркас устанавливается под углом 30 градусов в случае летнего использования солнечных батарей при активном солнце. Горизонтальную балку нужно разместить повыше от земли, чтобы в случае зимних снегопадов сугробы не мешали работе панелей или не снижали их эффективность.
• Деревянно-металлический каркас. Здесь применяются деревянные балки с использованием экструдированных стеллажей из алюминия. Такой каркас подойдет для размещения в высоту не больше двух вертикальных солнечных панелей. При расчете высоты каркаса учитывайте тот факт, что под действием осадков древесина расширяется и проседает, поэтому фундамент поднимайте повыше и тем самым продлите срок службы деревянных балок.
• Трубный каркас. Надежным стеллажом считается металлический каркас из труб. Установить его можно на бетонные сваи. Трубы могут быть изготовлены из цинка или алюминия. По поводу надежного крепления, используйте четыре монтажных отверстия, которые уже имеются в панелях, постарайтесь не сверлить новые, тем самым сможете перестраховать себя в случае их возврата на сроке гарантии.

Не используйте трубный каркас для размещения в высоту более трех солнечных панелей. Такая система крепления будет ненадежной.

В зависимости от материала крыши

Если вы планируете использовать крышу для размещения панелей, то здесь следует подумать не только о способе крепления, но и о материале настила. В зависимости от этого будет выбираться либо крепления, не нарушающие целостности материала кровли, либо такие, которые будут проникать через кровельный материал для надежной фиксации.

• Металлическое покрытие. Если крыша покрыта металлическим настилом с образованием стыковых швов, тогда крепление можно использовать, не нарушая целостности кровли. А если металлические листы соответствуют волне или геометрии черепицы, тогда придется производить нарушение металлического покрытия для надежного крепления.
• Черепичная кровля. Стандартный вид крепления позволяет без нарушения целостности черепичной кровли установить солнечные батареи на стыке листов. Черепица при этом может быть изготовлена как из цемента, так и из других материалов.
• Шифер. Ввиду хрупкости материала (шифера) специалисты не советуют устанавливать на крышу такого дома солнечные системы электроэнергии. Во-первых, не обойтись без сверления кровли, а во-вторых, на поврежденных сверлом участках могут возникать трещины, и разрушение целостности крыши станет только вопросом времени.
• Покрытия из ЭПДМ. Здесь используется схожая схема работы, как при черепичных кровлях, то есть крепление осуществляется без дополнительных отверстий. При этом не играет роли, на какой крыше будет устанавливаться панель – плоской или наклонной.
• Покрытие из ПВХ. Принцип работы с покрытием из ПВХ такой же, как и ЭПДМ. Здесь будет использоваться аналогичная система крепления.

Даже если при монтаже вам потребуется сверлить кровлю, вы должны знать, что крепежные элементы оснащены специальными уплотняющими прокладками, которые позволяют предотвратить возможность протечки во время осадков.

Материл крыши при установке солнечных батарей

Если вы хотите получать солнечную энергию на дачном участке или загородном коттедже, где в последнее время стало актуальным строить дом полностью из дерева, то в этом случае специалисты категорически отговаривают производить монтаж на крыше. Так как без сверления при установке панелей просто не обойтись, в результате чего материал станет непригодным. Поэтому подумайте об альтернативных местах размещения.

Типы

Классификация промышленных панелей солнечных происходит по типу рабочего слоя и конструктивным особенностям. Различают панели жесткие и гибкие.

Последние занимают все более широкую нишу благодаря универсальной установке: он и легко устанавливаются на любые поверхности, в том числе на вертикальны – фасады зданий. При этом они совершенно не портят архитектуру, а напротив привносят в не некую изюминку.

По типу фотоэлектрического слоя их подразделяют на:

• кремниевые. К ним относятся поли — , монокристаллические и аморфные;
• теллурий-кадмиевые. Их собирают на основе индия, меди и галлия;
• полимерные;
• органические;
• с использованием арсенида галлия;
• комбинированные и многослойные.

Не все перечисленные виды интересны потребителю, а лишь кристаллические, несмотря на то, что их КПД ниже некоторых других (правда, более дорогих, отчего и менее распространенных).

Как выбрать солнечную панель

КПД. Одним из главных критериев эффективности преобразования солнечной энергии в электричество является КПД панели. Чем он выше, тем лучше работоспособность модуля. Максимальный КПД (44,7%) демонстрируют разработки немецких ученых, он становится своеобразным маяком для остальных производителей. Для любительского использования подойдет модуль, КПД которого находится в диапазоне 10-20%.

Тип панели. Сегодня все солнечные панели можно разделить на две группы.

1. Кремниевые батареи являются наиболее популярными, их доля в мире достигает 90%. Они имеют три подвида, которые отличаются КПД и ценой. Самыми доступными считаются поликристаллические панели. Основным элементом является кристалл, полученный охлаждением расплавленного кремния. Материал не самый чистый, его КПД достигает 15%. Монокристаллы представляют собой исключительно чистый кремниевый материал, который отличается высоким КПД (около 20%). Но цена таких панелей высока. Аморфные модули делаются из гидрида кремния (SiH₄), их сильная сторона – высокая производительность в условиях ограниченной освещенности (дождь, запыленный воздух, сумерки, туман).
2. Пленочные модули постепенно завоевывают свои позиции за счет гибкости и удобства применения. Такие модули можно резать ножом, огибать неровные основания, они тоньше и весят меньше. К недостаткам пленочных панелей специалисты относят меньшую мощность, подверженность атмосферному воздействию, высокую цену.

Назначение. Модельный ряд солнечных батарей достаточно широкий. Поэтому отталкиваться при выборе необходимо от назначения панели.

Качество изготовления. Каждой солнечной панели присваивается класс, который демонстрирует качество сборки.

Мы отобрали в обзор 11 лучших солнечных панелей. Приобрести их можно в российских магазинах или на китайской площадке АлиЭкспресс. При составлении рейтинга учитывалось мнение экспертов и отзывы потребителей.

Существует три основных типа модулей:

• наклонные – подходят для скатных крыш;
• горизонтальные – размещаются на плоских крышах;
• свободностоящие – монтируются с помощью отдельной конструкции.

В самостоятельный вид можно выделить новинки строительного рынка – это фотоэлектрические панели, интегрированные в архитектурные элементы конструкции здания.

Ярким примером служит фотогальваническая черепица «Тегосолар»: это кровельное покрытие, способное генерировать электричество.

Причиной снижения КПД могут служить деревья, опавшие листья, дымоходы, антенны, здания, расположенные по соседству, или другие объекты, тень от которых полностью или частично закрывает установленную на крыше батарею.

Этот фактор имеет большое влияние на работу системы, и его нужно обязательно учитывать при монтаже.

Аккумулятор, инвертор, блок управления и другие необходимые элементы можно разместить в любом удобном месте – например, в подсобном помещении.

Крепежные элементы, стойки, рейки выполняются из металла.

Это может быть:

• сталь;
• алюминий;
• оцинкованное железо.

Использование солнечных батарей на крышах частных домов

Существует два способа монтажа солнечных батарей в домах:

переделать кровлю;

частично заменить кровельное покрытие на фотоэлементы, которые выглядят как обычная черепица для крыши.

Многие люди считают, что кровля из солнечных батарей – это громоздкая и сложная конструкцию, которую достаточно трудно установить.

Но на самом деле это не так. Существует вид кровли, который называется Dow Powerhouse. Он выглядит как обычная черепица для кровли.

Стоимость этих изделий почти вполовину меньше обычных солнечных панелей, устанавливаемых на крышу, и они эффективнее на десять процентов.Технология изготовления заключается в том, что фотоэлектрические элементы вставляют в специальную форму, после чего ламинируют.

Следует отметить, что монтаж такой кровли почти не отличается от выполнения обычных кровельных работ.

Преимущества этой технологии:

экономия средств при монтаже составляет около пятидесяти процентов;

внешний вид дома остается прежним.

Приобрести солнечную батарею можно в специализированных магазинах, которые торгуют только качественными изделиями.

Если необходима крыша на солнечных батареях, то лучше всего обратиться в надежную компанию. Здесь вам помогут выбрать изделие по приемлемой цене и полностью установить все необходимое оборудование.

Не нужно беспокоиться насчет того, что в вашей местности недостаточно солнечных дней. Ведь солнечные панели работают достаточно эффективно даже когда пасмурно. Технологии солнечной энергии непрерывно совершенствуются и развиваются.

Солнечные панели можно установить на крыше либо в другом доступном месте.Рекомендуется устанавливать их южной стороны кровли здания.Выполнить монтаж солнечных батарей не трудно

Важно отметить, что переделывать крышу дома при этом не нужно. Необходимо лишь усилить кровельную конструкцию, если она не слишком прочная

Наилучший угол для получения солнечной энергии в центральных регионах нашей страны составляет 30 — 45 градусов.Не рекомендуется выполнять установку оборудования и панелей самостоятельно, если у вас нет необходимых навыков и знаний.

3 Основные виды

Большие установки способны обеспечить электроэнергией весь дом, а при необходимости и полностью обогреть его. Но это относится только к небольшим частным коттеджам, многоэтажные строения они отопить не смогут.

Что касается комплектации, то она может различаться в зависимости от модели. Как правило, в базовый набор входят:

• вакуумный солнечный коллектор;
• специальный контроллер, следящий за эффективностью работы;
• насос, при помощи которого подается теплоноситель;
• бак объемом 500—1000 литров для горячей воды;
• электрический ТЭН либо тепловой насос.

Перед тем как устанавливать коллекторы, необходимо рассчитать, какая мощность им нужна, чтобы полностью удовлетворить все нужды. При расчете стоит учитывать площадь частного дома, количество проживающих людей, а также расход энергии. Например, для небольшой семьи из трех человек в среднем за месяц потребуется от 200 до 500 Вт/м².

Если планируется обеспечить жилище горячей водой, то затраты на энергию увеличатся. Для эффективности можно сделать комбинированный вариант системы отопления. В таком случае домочадцы будут застрахованы и не останутся без отопления при аварийных и непредвиденных ситуациях.
