Стальные радиаторы отопления

Типы радиаторов из стали, исходя из их конструкционных особенностей

Стальные батареи отопления могут быть двух типов:

• Трубчатые радиаторы;
• Панельные радиаторы.

Изготавливаются панельные радиаторы по следующей схеме: панель таких приборов сварена из двух пластин, между этими пластинами происходит циркуляция теплоносителя. Обычно пластины имеют в толщину от 1,2 до 1,5 мм. Для соединения данных пластин используется точечная сварка.

Стальные панельные радиаторы

Среди преимуществ панельных стальных радиаторов можно выделить возможность выбора прибора с наиболее подходящими для вас размерами.

Панельные радиаторы, в свою очередь, могут различаться по способу подключения к отопительной системе. Существует три способа подключения стальных панельных отопительных приборов:

• Боковое подключение;
• Нижнее подключение;
• Универсальное подключение.

Варианты подключения отопительных приборов

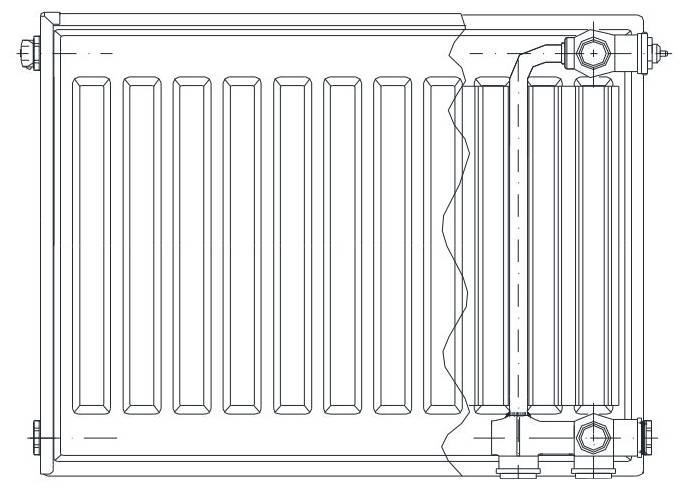

В случае нижнего подключения отопительный прибор должен быть оснащен термостатическим вентилем встроенного типа. На этот вентиль можно будет монтировать терморегулятор. Благодаря такому прибору, как терморегулятор, можно поддерживать наиболее удобную для вас температуру.

Более дешевыми считаются металлические батареи отопления с боковым типом подключения. В данном случае можно использовать и естественную циркуляцию теплоносителя в системе отопления. К тому же, такое подключение не такое заметное, как нижнее.

Радиаторы, изготовленные из нескольких панелей, обладают более высокой теплоотдачей. Данная конструкция позволяет передавать тепло только к плоскостям внешнего типа, поэтому к их внутренним поверхностям прибора можно приварить пластины П-образной формы. Благодаря этому можно увеличить поверхность, которая будет отдавать тепло.

Трехпанельные стальные радиаторы

Однако у трехпанельных радиаторов есть и некоторые минусы. В первую очередь, это касается их веса. По весовой категории подобные устройства могут догнать чугунные батареи, которые довольно тяжелые. Кроме того, для такого прибора потребуется больший объем воды, поэтому эффективность терморегулирования значительно снизится. По толщине такие радиаторы обходят даже чугунные приборы, так как в толщину они могут иметь до 160 мм. Еще одним минусом можно назвать тот факт, что внутреннюю область панельного радиатора немного сложнее очистить от грязи.

Трубчатые радиаторы больше всего подходят для строений административного типа или домов с одним или несколькими этажами. Трубчатые радиаторы способны выдержать рабочее давление не более, чем в 8-10 атмосфер. Толщина их стенок варьируется от 1,3 до 1,5мм. В высоту такие устройства могут достигать 300 см. Трубчатые стальные радиаторы, в свою очередь, могут быть таких типов, как секционные или несекционные.

Трубчатые стальные радиаторы отопления

Как правильно подобрать стальные радиаторы по тепловой мощности

Как и было обещано, для удобства подбора радиаторов под конкретное помещение, приводится методика расчета необходимой тепловой мощности.

Принято считать, что на 1 квадратный метр площади необходимо подать 100 Вт тепловой энергии. Однако, этот расчет несколько «загрублен», так как не учитывает многих специфических моментов. Сюда можно отнести и климатические условия региона проживания, и особенности самого помещения, и ряд других важных обстоятельств. В итоге получившийся результат может достаточно сильно отличаться от реальных потребностей в тепловой мощности.

Быстро и достаточно точно рассчитать требуемую тепловую мощность поможет специальный калькулятор, размещенный ниже. Последовательно введите запрашиваемые значения – и будет получен результат в ваттах, с учетом 10% запаса.

Если какие-либо данные неизвестны, или читатель посчитает их несущественными, то можно их не вводить. Но в этом случае программа выдаст результат для самых неблагоприятных внешних условий.

Так как стальные радиаторы являются неразборной конструкцией, то полученное значение станет ориентиром для приобретения готовой модели соответствующей тепловой мощности.

Калькулятор расчета потребной тепловой мощности стального радиатора

Итак, выбирая радиаторы отопления, следует внимательно изучить и сравнить характеристики нескольких типов приборов, изготовленных из различных материалов, а также произвести расчет необходимой мощности для каждой из комнат. Кроме этого, было бы неплохо изучить отзывы покупателей, уже установивших те или иные радиаторы. Только убедившись в том, что приглянувшиеся модели идеально подходят по всем параметрам для дома или квартиры, можно отправляться за покупкой.

В завершение статьи – видео-сюжет с рекомендациями по выбору и установке стальных радиаторов отопления.

Монтаж металлических панельных батарей с нижним подключением

Как правило, в комплекте с радиаторами поставляются насадки (фитинги) для труб, если они вдруг понадобятся, и крепления. Иногда в комплектацию может входить кран Маевского и термометр — их установка позволит стравливать накопившийся воздух из каналов устройства и регулировать температуру воды, а тем самым — температуру воздуха в помещении.

Установка панельных радиаторов — действительно простое дело. Снять старые батареи, тем более, если они чугунные, будет намного труднее. Когда стена уже освобождена от прежних труб, приступают к монтажу:

Устройство может иметь каналы подключения труб как снизу, так и сбоку, но на способ крепления это никак не влияет. Как правило, когда радиатор устанавливается близко к стене, то используют крюки или кронштейн, а если же до стены приличное расстояние, то применяют ножки.

Важно! Тяжёлые радиаторы 30 или 33 лучше не крепить на ножках, так как они могут не выдержать. Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену

А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине

Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену. А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине

Фото 3. Монтаж панельного радиатора отопления. Трубы отопительной системы подключаются к батарее снизу.

При установке обязательно соблюдение правильности положения относительно воображаемой линии, проведённой через устройство и стену: она должна быть перпендикулярна последней, иначе поток воды будет искривляться в каналах панелей.

Завершение монтажа и работа радиатора

После правильного размещения и закрепления радиаторов остаётся только присоединить к нему все необходимые устройства, переключатели и трубы, после чего укрепить всё герметиком и, если потребуется, сантехнической нитью. Потом систему можно ещё раз проверить и уже запускать теплоноситель.

Способы подключения радиаторов

Разумеется, чтобы стальные отопительные радиаторы могли выполнять свои функции, их необходимо качественно встроить в систему. Панельные радиаторы могут подключаться снизу или сбоку. При выборе радиаторов нужно очень хорошо продумать схему их подключения – в некоторых ситуациях приходится совмещать нижнее подключение с боковым.

Нижнее подключение имеет характерное преимущество – установленные таким образом радиаторы позволяют спрятать трубы под полом или в стенах, или же расположить их на минимальном расстоянии от пола. За такое преимущество придется платить – стоимость устройств с нижним подключением на порядок выше более традиционных батарей, имеющих боковое подключение. Подключаемые снизу железные радиаторы отопления маркируются буквой «V».

Подключение радиаторов сбоку имеет два важных преимущества:

• Во-первых, монтаж бокового подключения выполняется намного проще нижнего;
• Во-вторых, при правильном монтаже боковое подключение обеспечит полноценную теплоотдачу (для сравнения – при нижнем подключении уровень теплопотерь может достигать 20%).

Достоинства и недостатки радиаторов панельного типа

У стальных панельных радиаторов есть масса положительных качеств, среди которых стоит отметить следующие:

1. Простота монтажа. Поскольку стальной панельный отопительный радиатор представляет собой цельное изделие, его монтаж сводится к очень простым операциям – сначала нужно повесить устройство на кронштейны, а потом подключить к трубопроводу отопления. Правда, невозможность разобрать радиатор можно отнести и к недостаткам – в случае повреждения устройства его придется менять полностью, в то время как секционные батареи можно менять по частям.
2. Высокая теплоотдача. Панели имеют немаленькую площадь, благодаря чему тепловая энергия передается помещению в полном объеме. Наличие конвекторов, позволяющее направлять теплый воздух в нужном направлении, тоже в немалой степени повышает эффективность стальных батарей.
3. Экономичность. По внутренним полостям проходит сравнительно небольшой объем теплоносителя, поэтому для нагрева требуется сравнительно немного энергии. В сравнении с обычными чугунными батареями панельные устройства выдают примерно на треть больше тепла.
4. Низкая травмоопасность. В конструкции стальных панельных радиаторов отсутствуют острые углы, о которые можно пораниться. Этот пункт особенно актуален для семей с маленькими детьми – гладкая металлическая поверхность радиатора снижает вероятность серьезной травмы до минимума.
5. Хорошие визуальные качества. Панельные отопительные батареи изначально имеют довольно аккуратный и приятный внешний вид, поэтому после их установки не придется думать о различных вариантах защитных или декоративных элементов.

У панельных устройств есть и недостатки, из которых выделяются следующие:

Слабая сопротивляемость к перепадам давления. При изготовлении панельных батарей используется сварка – а получаемые в итоге сварные швы не очень хорошо выдерживают гидроудары. Впрочем, данный недостаток можно нивелировать при помощи редукторов, которые принимают воздействие перепадов давления на себя.

Зависимость от качества теплоносителя. Если в залитой в отопительную систему воде присутствует высокая концентрация примесей, то радиаторы очень быстро придут в негодное состояние. В централизованных системах качество теплоносителя обычно не очень хорошее, поэтому внутренняя поверхность радиаторов покрывается толстым слоем накипи и начинает ржаветь.

Низкая механическая прочность

Компоненты панельных радиаторов не отличаются высокой прочностью, поэтому при их транспортировке и эксплуатации нужно соблюдать осторожность – даже слабое воздействие может привести к повреждению изделий.

Плинтусные конвекторы

Конвекторы под названием «Тёплый плинтус» имеют две разновидности. Это электрические и водяные модели. Внешне они имеют сходство с обыкновенным плинтусом так, как занимают их места или располагаются рядом. Теплообменник скрыт алюминиевым или пластиковым кожухом. Плинтусные конвекторы обычно имеют небольшие размеры. Высота обогревателя бывает чаще всего не больше 140 мм и глубина не более 30 – 50 мм. Конвектор может крепиться к стене или располагаться на ножках.

Термоплинтус отличается от батарей тем, что он нагревает стены и как-бы образует тепловую завесу. В результате тепло распределяется равномерно по всему объёму помещения.

Подключение к трубам водяного теплоснабжения может происходить так же, как и у обычных чугунных батарей. Изнутри плинтус представляет собой медные трубы с алюминиевыми рёбрами или лепестками, оснащённые воздушным клапаном.

Технические характеристики водяного тёплого плинтуса

Тепловая мощность	110 — 700 Вт/п.м. (ориентировочно)
Рабочее давление	16 бар
Максимальный нагрев	130 С
Теплоноситель	Вода или этиленгликоль
Срок службы	15 – 20 лет

Плюсы

К плюсам можно отнести следующее:

• быстрый нагрев помещения;
• равномерное распределение  тёплого воздуха по всему объёму комнаты;
• монтаж термоплинтуса может быть произведён на любое основание пола;
• для циркуляции теплоносителя требуется небольшое количество воды.

Минусы

Основные претензии потребителей к водяному тёплому плинтусу сводятся к его высокой стоимости. Большая цена объясняется применением дорогостоящих материалов таких, как медь.

Электроплинтус отличается от водяного обогревателя тем, что вместо водопроводных трубок используются термонагревательные элементы (ТЭНы). Монтаж оборудования довольно прост. Плинтус крепят к стене и подключают к розетке.

Плюсы

Электрические плинтусы привлекательны своей экономичностью. После окончательного прогрева стен энергопотребление значительно уменьшается. Электричество расходуется только на поддержку температурного режима.

Минусы

Электроплинтус устанавливают в помещениях домов постоянного проживания, и совершенно не подходит для дач. Его можно приобрести по средней цене 6 тыс. руб. за погонный метр. Известные производители термоплинтусов в России это компании: Techno Board, Турбо-Тех, Charley, Орион и Mr.Tektum.

Достоинства и недостатки трубчатых батарей

Популярность трубчатых радиаторов отопления, особенно среди владельцев частных домов, в немалой степени обусловлена присущим таким изделиям положительным качествам, среди которых:

• Равномерный прогрев радиатора, за счет которого обеспечивается быстрый и полноценный обогрев помещения;
• Высокая эффективность устройств;
• Простой монтаж и обслуживание батарей после установки;
• Наличие гладких поверхностей, которые практически не собирают на себе пыль, что существенно упрощает процесс их уборки;
• Возможность точной регулировки теплоотдачи, которая реализуется при помощи термостатических регуляторов;
• Разнообразие визуальных характеристик готовых устройств, благодаря которому их можно использовать для подчеркивания выбранного стиля интерьер (отдельные виды трубчатых радиаторов комплектуются дополнительными элементами, позволяющими использовать их еще и по непрямому назначению, например, в качестве вешалки для просушки полотенец);
• Невысокая степень травмоопасности, которая достигается за счет гладких форм готовых изделий и позволяющая использовать их даже в детских комнатах без риска для здоровья.

Если же говорить о негативных качествах трубчатых радиаторов, то в первую очередь стоит отметить следующие пункты:

• Слабая сопротивляемость используемых марок стали к коррозии, что может оказаться решающим фактором при выборе батарей для централизованной отопительной системы, заполненной теплоносителем недостаточно высокого качества;
• Сравнительно высокая стоимость подобных устройств;
• Слабая устойчивость к точечным механическим нагрузкам.

Виды

Существует два вида:

1. Трубчатые.
2. Панельные.

Отсюда возникает вопрос: какие стальные радиаторы отопления лучше? Чтобы на него ответить, надо разобраться в каждом виде досконально.

Трубчатые батареи

Само название уже говорит о том, что стальные трубчатые радиаторы отопления изготавливаются из труб. Их форма может быть настолько разнообразной, что каждый потребитель может выбрать то, что ему необходимо и она обязательно впишется в дизайн интерьера помещений.

Здесь не только традиционные регистры, сегодня на рынке стальные приборы представлены конструкциями, очень похожими на чугунные аналоги. Есть чисто эксклюзивные варианты, сделанные на заказ. В данном случае форма может быть разнообразной, все зависит от фантазии потребителя. А дело все в том, что трубы – это материал, который можно изгибать под любые формы

Здесь важно соблюсти герметичность конструкции и правильно создать вывод патрубков подводящего и обратного контура. Хотя в случае с принудительной циркуляцией теплоносителя это не столь важно

И если дело касается городских квартир, то данная проблема вообще не стоит.

Возвращаясь к техническим характеристикам, отметим, что такие радиаторы могут выдерживать давление 8-10 атм. при опрессовочном давлении 13-15 атм. При этом все зависит от толщины стенки используемой трубы. Кстати, этот размер варьируется в диапазоне 1,0-1,5 мм. Правда, это не предел, к примеру, стальные радиаторы отопления российского производства изготавливаются из труб толщиною 2,0 мм. Это дает возможность выдерживать давление теплоносителя до 22,5 атм.

Трубчатые радиаторы делятся на два типа:

• секционные;
• несекционные.

Первый вариант – это конструкция, полностью повторяющая все традиционные виды. То есть два коллектора, соединенные между собой секциями. В данном случае две горизонтальные трубы, соединенные с несколькими вертикальными. Второй вид – это обычные регистры. Их конструкция – неразъемная единая труба, которой можно придать любую форму. Традиционная форма – горизонтальный змеевик, хотя сегодня все чаще дизайнеры предлагают вертикальный.

Разнообразие форм и конструкций

Панельные батареи

Панельные стальные радиаторы отопления появились на рынке в семидесятые годы прошлого столетия. К сожалению, большой популярности они тогда так и не получили. Слишком низкий коэффициент полезного действия. Хотя достоинств у них было немало. К примеру:

• Низкая цена.
• Небольшой объем теплоносителя, который легко можно было нагреть, используя минимальное количество энергоносителя.
• Большая площадь тепловой отдачи, ведь такой радиатор изготавливается из двух панелей, между которыми нет перегородок. То есть внутри радиатор полностью заполняется теплоносителем.

Конечно, не обходится и без недостатков, где можно отметить, слабую стойкость к коррозии, практически не держат гидравлический удар, целостность конструкции  не дает быстро провести ремонт радиатора. Проблем с ними хватает, поэтому специалисты рекомендуют использовать стальные плоские радиаторы отопления только в частном и малоэтажном домостроении.

Основные типы радиаторов отопления

В продаже представлено немало различных типов радиаторов, и поэтому целесообразно, в ознакомительных целях, несколько слов об основных разновидностях:

• Чугунные батареи. Этот тип теплообменных приборов может иметь различный внешний вид — усовершенствованные, с гладкими внешними и внутренними поверхностями, с ретро или современным дизайном, а также батареи со знакомыми для всех формами и характеристиками, МС-140. Несмотря на то что появилось немало новинок из других материалов, чугунные радиаторы не теряют своей популярности, так как славятся своей надежностью и долговечностью, а также высокой теплоотдачей.
• Алюминиевые радиаторы имеют современный внешний дизайн. Они легки по весу, несложны в установке и экономны в использовании теплоносителя, а значит, и в расходе энергоресурсов для их нагрева. Тонкие стенки этих батарей быстро прогреваются и отдают тепло в помещения. Есть у этих приборов и свои характерные особенности, поэтому о них можно сказать, что подходят они в большей мере для установки в автономную отопительную систему, где нет резких перепадов температур, гидроударов и даже незначительных скачков давления в контуре.
• Биметаллические радиаторы изготавливаются из двух видов металла — это сталь и алюминий. Конструкторы при разработке максимально использовали положительные качества этих материалов, поэтому внутренние каналы изготовлены из стального сплава, стойкого к барическим нагрузкам, а алюминий – это отличный проводник тепла. Комбинация этих материалов дает высокие результаты, поэтому биметаллические батареи отопления пользуются спросом владельцев, как квартир в многоэтажках, так и частных домов. Но полностью раскрывают свои потенциальные возможности биметаллические радиаторы именно при высоких показателях нагрева, что больше свойственно центральным системам отопления.
• И, наконец, стальные радиаторы. Подробная информация о характеристиках и типах этих приборов отопления будет рассмотрена ниже.

Типы стальных радиаторов

Панельные стальные радиаторы отопления делятся на следующие типы:

• Тип 10 – не имеет облицовки, в нем отсутствует конвектор и применен только один ряд панелей.
• Тип 11 – имеет один ряд панелей, один конвектор, но не оборудован решеткой в верхней части.
• Тип 20 – оснащен двумя рядами панелей, но не обладающий конвектором при наличии решетки, выпускающей теплый воздух.
• Тип 21 – радиатор двухрядный, имеет конвекционные ребра в закрытом кожухе.
• Тип 22 – две панели, два конвектора и кожух.
• Тип 30 – это уже трехрядный радиатор, но без наличия конвекционного оребрения, при наличии воздуховодной решетки.
• Тип 33 – применяет в своей конструкции три панели, три конвектора в закрытом кожухе.

Исходя из этой классификации, становится понятно, что в зависимости от их конструкции качество и скорость теплоотдачи отличается. Так радиаторы, принадлежащие к типам 10 и 11, не обладающие конвекторами будут обеспечивать тепло только путем прямого нагрева воздуха в помещении. А это значит, что на это потребуется либо больше времени, либо выше мощность системы. Все радиаторы с конвекторами наиболее экономичны и эффективнее их безконвекторных вариантов.

Благодаря тому, что эти изделия легки, негабаритны – это делает их не только удобными в монтаже, но и не требует много места для своего размещения в квартирах, что немаловажно в современных условиях катастрофической нехватки места. Все эти свойства стальных радиаторов и привлекают к себе сегодня владельцев квартир и собственных частных домов

Читайте так же:

Особенности и характеристика трубчатых батарей

• Стальные трубчатые радиаторы отопления подходят по дизайну в разные помещения.
• Рабочее давление у таких радиаторов от десяти до двадцати пяти атмосфер. Скачки переносят комфортно.
• Можно использовать от пятнадцати до сорока лет.
• Гарантия предоставляется от двух до десяти лет.
• Рассчитаны для того, что отапливать площадь от трех до тридцати десяти квадратных метров.
• Теплоотдача больше, чем панельных радиаторов. Если у панельных было от 179, то у трубчатых от 252 Вт.
• Ухаживать за ними очень удобно. Ведь поверхность здесь гладкая.
• Устанавливать такие радиаторы можно в необычных местах.
• Стоимость почти в два раза дороже панельных.

Плюсы трубчатых радиаторов

• Теплоотдача у них высокая.
• Легко устанавливаются.
• Пыль на них толком не садится. Удобно их мыть с помощью щетки.
• Комнаты нагревает равномерно.
• Температуру в комнате регулируют специальным регулятором.
• Большое количество разновидностей.
• Они безопасны, потому что, края у них округленные. Можно устанавливать и в детских комнатах.

Монтаж

Наиболее выгодным местом монтажа радиатора является под окном, под подоконником. Это позволяет создать «тепловую завесу» на пути холодного воздуха, исходящего от окна.

Процесс монтажа стальных панельных радиаторов состоит из следующих шагов:

В зависимости от модели прибора, необходимо наметить места сверления отверстий под крепления таким образом, чтобы от пола до нижней части прибора оставалось 110 мм (расстояние от верхней части до подоконника должно составлять 100-150 мм). Такого расстояния достаточно для осуществления процесса конвекции. К тому же, при таком расстоянии облегчается уборка пространства под прибором. Батарея не должна монтироваться слишком высоко (не более 200 мм от пола), т.к. в этом случае будет увеличиваться разброс температур между верхней и нижней частями комнаты;

Тип 22.

Важно! Расстояние от стены до задней стенке радиатора должно быть не менее 25 мм. Несоблюдение этой рекомендации снизит теплоотдачу устройства

Помимо этого, запрещается закрытие стального панельного радиатора декоративными «ширмами», шторами или другими предметами интерьера, это приводит к уменьшению теплоотдачи и некорректной работе термодатчика.

• При помощи дрели или перфоратора (в зависимости от материала стены) просверлить отверстия диаметром 10 мм. Для приборов длиной 1800 мм необходимо 3 отверстия под крепления;
• Забить дюбеля в отверстия и вкрутить в них саморезы. При этом саморезы вкручиваются не до упора, а таким образом, чтобы между стеной и саморезом оставалось расстояние 4-5 мм;
• Далее следует одеть крепеж и до конца вкрутить саморезы;

Стальной радиатор с терморегулятором Danfoss в квартире.

• Повесить прибор на крепеж. Верхний крепежный кронштейн обладает блокиратором от «случайного демонтажа», поэтому перед установкой радиатора необходимо оттянуть вверх верхний крепежный захват и зафиксировать в таком положении. После этого, повесить прибор на нижний крепежный захват, при этом верхний захват автоматически защелкнется и радиатор плотно зафиксируется на кронштейнах;
• Одеть на нижние скобы прибора дистанционные распорки и откорректировать дистанцию от батареи до стены;
• Подсоединить батарею к трубам отопительной системы;
• В верхнюю пробку установить воздухоотводчик, который поставляется в комплекте. Воздухоотводчик оснащен уплотнительным кольцом, поэтому нет надобности в применении других герметизирующих материалов, таких как Tangit, фторопластовый уплотнительный материал, лен и т.д.

Совет! Установку стального радиатора отопления следует проводить не снимая защитную пленку (за исключением мест крепления и подводки труб). Рекомендуется полностью удалять упаковку только после полного завершения монтажа системы отопления, а также работ по отделке помещения. Это уменьшит вероятность загрязнения или повреждения прибора.

Панельный радиатор в универмаге «Пятёрочка».

Важно! Если в системе отопления используются медные трубы, то при их соединении со стальными батареями рекомендуется применять бронзовые или латунные фитинги. Помимо этого, в качестве уплотнителя не следует применять лен, т.к

это может привести к разрушению фитингов, вместо льна рекомендуется использовать герметики.

После окончания отопительного сезона рекомендуется отключить стальные панельные радиаторы (закрыв шаровой кран перед прибором) от остальной системы отопления. При этом, в обязательном порядке необходимо открыть воздухоотводчик, это позволит избежать разрыва прибора.

Конструкции и разновидности стальных радиаторов

Так как сталь является материалом высокотехнологичным, то именно по причине таковых свойств, она была выбрана для производства современных радиаторов

Благодаря ее пластичности, прочности и гибкости, очень хорошей возможности «держать» сварочный шов и высокой теплопроводности (а это самое важное в данном материале), сталь стала именно тем материалом, что обеспечивает соответствие всем требованиям при создании систем отопления и радиаторов в частности

Эти радиаторы отопления бывают двух основных типов:

• панельный вариант;
• трубчатый.

Первый тип по своей конструкции имеет от одной до трех панелей внутри самого изделия. Панели имеют свою структуру. Внутри каждой из них имеется два плоских профиля сваренных по контуру. Изготавливаются эти панели наиболее дешевым методом современных технологий – штамповкой. Затем создаются специальные каналы овальной формы, обеспечивающие направления для транспортирования тепла. Простота производства, применение недорогой роликовой сварки, а также самые минимальные требования к процессу сборки, которая производится путем соединения с помощью патрубков, обеспечивает и вполне низкую цену этого изделия.

Стремясь увеличить теплоотдачу радиаторов, конструкторы предусматривают возможность добавления к панельным их видам внешних ребер. Для этой цели применяются особо тонкие стальные листы, что обеспечивает их быстрый прогрев и такую же скорость передачи тепла. Увеличение конвекции, что достигается применением данного конструкционного решения, позволяет рассчитывать на более быстрый прогрев воздуха в помещении. При соединении панелей в ряд, причем, когда их применяют несколько штук сразу, для них применяют специальные кожухи, что крепятся с обеих сторон. Такие радиаторы делятся на несколько типов, что обусловлено количеством панелей нагревания и конвекции внутри каждого типа.

Панельные радиаторы отопления

Каким бы ни казался банальным парадокс, но летом стоит думать о теплой зиме. Если нужно устанавливать новую систему отопления или обновить старую, этот вопрос нужно решать, пока тепло, и не начался отопительный сезон. В ином случае, придется проделать очень много дорогостоящей и муторной работы, дабы заменить батареи во время отопительного сезона.

Сегодня существует очень много видов батарей. Они разнятся не только материалом изготовления, но и многими другими факторами, в число которых входит конструкция. Казалось бы, что сложного или нового можно придумать в батарее, но, отнюдь, производители отопительных элементов с легкостью оспорят это предположение.

Панельные радиаторы

Этот вид не очень распространен, сейчас все больше идет спрос на секционные варианты батарей, так как их легко дополнять и подстраивать под индивидуальные требования по расположению отопительного элемента в различных местах помещения, ведь стандартные квадратные комнаты давно стали пережитками прошлого.

Панельные радиаторы отопления создают из стальных листов, поэтому они еще называются стальными панельными радиаторами. Еще такие батареи называют конвекторами, из-за особого конвекторного оребрения. КПД такого обогревателя не превышает отметку в 75%.

Сама конструкция довольно замысловата: внутри расположены конвекторное оребрение, а снаружи — одна или несколько стальных нагревательных панелей, их количество зависит от марки радиатора. Внутри панелей и перемещается теплоноситель по специальным каналам. Сверху на радиаторе размещена защитная решетка,  через которую выходит большая часть нагретого воздуха благодаря конвекторному оребрению.

https://youtube.com/watch?v=_VNEgU38tAA

Производят панельные радиаторы отопления преимущественно европейские страны:

• Германия – Buderus, Kermi;
• Чехия – Korado;
• Италия – DeLonghi;
• Финляндия – PURMO.

Цены у стальных панельных радиаторов довольно высоки, из-за чего Российские производители практически не заинтересованы в их изготовлении.

Но, несмотря на это, металлические панельные радиаторы являются самым бюджетным вариантом для автономных отопительных систем частных домов.

В зависимости от количества нагревательных панелей и конвекционного оребрения, металлические панельные батареи отопления классифицируются по типам соотношения:

• Тип 10 – однопанельный, но без конвекторного оребрения;
• Тип 11 – однопанельный с конвекторным ореберением;
• Тип 20 – двухпанельный, без конвектора;
• Тип 21 – двухпанельный с одним конвектором;
• Тип 22 – двухпанельный с двумя конвекторными оребрениями;
• Тип 30 – трехпанельный и без конвектора;
• Тип 33 – трехпанельный с тремя конвекторными оребрениями.

Преимущества и недостатки панельных радиаторов

К преимуществам следует отнести:

• благодаря низкой инерционности — высокая теплоотдача;
• из-за небольшого объема каналов, используется меньше теплоносителя, в следствие чего потребляется мало энергии;
• есть модели с невысокой ценой, но, как правило, типа – однопанельные;
• экологичные и безвредные, что позволяет использовать их в больницах, школах и детских учреждениях;
• после покупки панельный радиатор полностью готов к установке, благодаря целостности конструкции, что потребует от владельца только повесить батарею на специальные крепежи в стене и подключить к трубам отопительной системы;
• имеют довольно высокие технические характеристики;
• сталь обладает очень хорошей теплопроводностью, что увеличивает теплоотдачу.

Недостатки таковы:

• начинается очень быстрый процесс образования коррозии, если из системы полностью откачать воду, а на ее место впустить воздух;
• в многоэтажных домах квартирных комплексов не стоит устанавливать такие батареи, так как они очень плохо переносят гидроудары, с которых начинается каждый отопительный сезон в централизованных отопительных системах;
• целостную конструкцию радиатора также можно расценивать и как недостаток, ведь если появится течь или другая механическая поломка элемента отопления, придется менять всю батарею, а не просто заменить секцию, как в вариантах с другими батареями;
• благодаря конвекции в радиаторах не будет скапливаться пыль, но в воздухе витать пыль из-за потоков будет точно.

Технические характеристики

Многие модели из этих элементов отопления имеют в среднем такие технические характеристики:

• выдерживают давление – до 106 бар;
• испытательное давление – 13 бар;
• температура теплоносителя – до 110оС.

Правильно выбранные батареи прослужат долго и верно, не заставляя владельца тратиться в скором времени на новые радиаторы из-за выхода из строя старых.

(1 голосов, 5,00 из 5)
