Шахтный котел длительного горения: устройство, принцип работы, чертежи

Buderus Logano S131-22 H

Немецкий стальной котел Logano S131-22 H, выпускаемый под торговой маркой Buderus – простой в устройстве и обслуживании агрегат, способный сжигать древесину и уголь. Энергонезависимый, рассчитан на отопление помещений площадью до 200 м². Подходит для открытой и закрытой систем отопления. Увеличенный до 38 л объем топки обеспечивает длительное горение на одной загрузке – до 8 часов. За счет фронтальной загрузки, съемным верхней крышке и заслонкам, изделие просто эксплуатировать и обслуживать. Инженеры сделали ставку на то, чтобы чистка удаленных узлов была удобной: многие из них можно обслуживать даже во время работы котла. Двери имеют перенавешиваемые петли, поэтому оборудование легко подстраивается к условиям эксплуатации. Открывая дверцу работающего котла, дым удаляется из камеры сгорания – пользователь не рискует погрузиться в дымовую завесу. Расположенная наверху ручка делает удобным контроль над положением заслонки при розжиге. В устройстве установлены колосниковые решетки с выпуклыми ребрами для лучшей подачи воздуха, предусмотрены многочисленные отверстия в решетках. Их две, они съемные и взаимозаменяемые. При необходимости их можно быстро выдвинуть крюком. Для сбора золы предусмотрен зольный ящик на всю ширину корпуса.

Основные технические характеристики Buderus Logano S131-22 H

Характеристики	Значения
Номинальная мощность, кВт	22
Отапливаемая площадь, м²	200
КПД, %	82
Топливо	древесина 100х330 мм, уголь 20-40 мм, кокс
Материал теплообменника	сталь 5 мм
Количество контуров	1
Камера сгорания	открытая
Диаметр дымохода, мм	150
Размеры, мм	966x536x838
Масса, кг	130
Родина бренда / Производство	Германия / Германия
Цена, руб.	77 800

Посмотреть видеообзор Buderus Logano S131-22 H:

Как эксплуатировать устройство

Оптимальная работа любого оборудования зависит от режима работы и характеристик топлива. Чтобы в воздуховодах не образовывалась сажа и конденсат, топка должна работать в оптимальном режиме. «Придушенная» работа при недостатке воздуха ведёт к резкому снижению КПД: котёл потребляет много дров. Горит долго, но греет слабо.

Котельная

Котельное помещение обладает следующими важными параметрами:

1. Изолированность. Дым при растопке не должен попадать в жилые помещения. Оптимально, если котельная будет устроена вне жилого помещения, в отдельном здании или помещении с доступом с улицы.
2. Объем и удобство обслуживания. Устанавливается оборудование на фундамент, вокруг предусматривается свободное место для беспроблемного доступа к узлам обвязки, шиберу, прочисткам.
3. Наличие дымохода и вентиляции. Твердотопливные котлы длительного горения склонны к повышенному образованию конденсата. Кирпичный дымоход не годится — конденсат проникнет через кладку. Стоит применять гильзы из нержавеющей стали, керамику.

Топливо

Твердотопливные котлы будут работать в режиме длительного горения только при наличии соответствующего топлива. Чудес не бывает — для получения киловатта энергии нужно сжечь определённое количество энергоносителя. Рассчитывается количество топлива просто: нужно знать теплотворную способность и умножить её на КПД котла.

Дрова. Применять стоит только сухую древесину, желательно лиственных твёрдых пород. Затраты на подготовку окупятся беспроблемной работой отопления.

Пеллеты. От производителя поступает уже готовое высококалорийное и технологичное топливо. Пеллеты сыпучие, но не оставляют мусора. Их придумали для облегчения транспортировки отходов промышленности. Пеллетные топки легко автоматизировать, при больших бункерах без участия человека котёл способен гореть месяцами!

Опилки, щепа. Применение отходов деревообработки имеет 2 проблемы: влажность и мусор. Опилки обладают довольно низкой плотностью, следовательно, низкой теплотворной способностью.

Это окупается дешевизной топлива, на многих предприятиях их отдают даром или за бесценок.

Сыпучие растительные остатки: солома, жмых, лузга. Новое слово в альтернативной энергетике — применение возобновляемого топлива. Остатки от производства, солома, стебли подсолнуха и прочее местное топливо раньше утилизировалось как мусор. Применение такого топлива окупается за счёт дешевизны, но применять стоит, если есть постоянная возможность приобрести новую партию.

Сложности при хранении и транспортировке сыпучего топлива решаются при помощи ёмкостей, биг-бэгов, расфасовке в бумажные пакеты.

Внимание! Хранить такое топливо в большой куче нельзя! Влага конденсируется, топливо начинает гнить, перегревается, есть риск самовозгорания. Хранить удобнее в мешках, сложенных на полки для доступа воздуха

Хранить удобнее в мешках, сложенных на полки для доступа воздуха.

Правила безопасного использования

1. Устройство дымохода. Именно в месте прохождения дымохода через перекрытия начинаются пожары. Хорошая теплоизоляция дымохода и соблюдение правил эксплуатации защитят от пожара.
2. Периодическая чистка от сажи теплообменника и дымохода. В непрочищенных дымоходах сажа может загореться. Температура горения сажи выше 1000 °C, из трубы при этом летит огромное количество искр. Опасно! Есть огромный риск пожара!
3. Не оставляйте открытое пламя без присмотра. Не поручайте протопку детям или людям с психическими отклонениями.
4. Котлы длительного горения — технологичные устройства. Внимательно изучите инструкцию и придерживайтесь рекомендаций производителя.

Сборка котла

Агрегат нужно собирать в следующей последовательности:

1. Сначала изготавливают корпус, прихватив короткими швами к его днищу боковые стенки и обрамления проемов. Нижним обрамлением проема зольника служит само днище корпуса.
2. Изнутри к корпусу приваривают уголки, на которых будет укладываться решетчатый поддон топки (колосниковая решетка).
3. Теперь нужно приварить саму решетку. Уголки, из которых она состоит, нужно приварить наружным углом вниз, так чтобы поступающий снизу воздух равномерно распределялся двумя наклонными поверхностями каждого уголка.
4. Далее к уголкам, на которых уложена колосниковая решетка, приваривают топку с теплообменником.
5. Дверцы топки и зольника вырезаются из стального листа. Изнутри они обрамляются стальной полосой, уложенной в два ряда, между которыми нужно уложить асбестовый шнур.

Далее приваривают дымоотводящий патрубок и воздуховод с фланцем для установки вентилятора. Воздуховод заводится внутрь котла через отверстие посредине задней стенки чуть ниже колосниковой решетки.

Теперь надо приварить к корпусу котла ответные части петель дверок и несколько кронштейнов шириной 20 мм, к которым будет крепиться обшивка.

Теплообменник нужно обложить с трех сторон и сверху базальтовой ватой, которая стягивается шнуром.

Поскольку утеплитель будет контактировать с горячими поверхностями, он не должен содержать фенол-формальдегидного связующего и других веществ, испускающих при нагреве токсичные летучие вещества.

При помощи шурупов к кронштейнам прикручивается обшивка.

Сверху на теплогенератор устанавливается контроллер автоматики, а к фланцу воздуховода прикручивается вентилятор.

Температурный сенсор нужно поместить под базальтовую вату, так чтобы он контактировал с задней стенкой теплообменника.

При желании котел можно оборудовать вторым контуром, позволяющим эксплуатировать его в качестве водонагревателя.

Контур имеет вид медной трубки диаметром около 12 мм и длиной 10 м, намотанной внутри теплообменника на жаровые трубы и выведенной наружу через заднюю стенку.

За информацию для статьи, благодарим наших коллег: microklimat.pro,v-teple.com

Виды конструкции твердотопливных котлов

Твердотопливные котлы длительного горения различаются по виду конструкций. Встречаются как самые простые варианты, так и современные технически усовершенствованные модели.

• Классические котлы подходят прежде всего для обычных дров или торфяных брекетов.
• Они имеют наиболее объемные топочные камеры с широкой дверцей, в которую можно положить любое топливо.
• Такие котлы длительного горения работают только механическим способом.

Пиролизные и пеллетные котлы требуют минимальной электроэнергии для работы вентилятора и устройства подачи топлива. Некоторые конструкции имеют переключатели между автоматическим и ручным управлением, что позволяет их использовать в местах, где подача электроэнергии производится с перебоями.

Энергозависимые котлы

Это самый простой тип конструкции, где камера сгорания топлива имеет небольшой вертикальный лабиринт. Сгорание топливо происходит постепенно в первой части лабиринта, в первой камере. Полная загрузка емкости топливом не дает ему гореть сильным огнем, а оставляет возможность лишь тлеть.

Вертикальный лабиринт хорошо нагревает теплообменник, обеспечивает большой объем горячей воды и прожигает топливо полностью, что практически не оставляет дыма. КПД этой конструкции составляет 85-90%.

Пиролизные котлы длительного горения

Более сложная конструкция, где используется специальный вентилятор. Здесь камера для топлива располагается сверху, а камера основного дожига – снизу. После закладки и розжига топлива подача воздуха в верхнюю камеру сводится к минимуму.

Здесь этот газ работает как обычное газовое топливо, то есть сгорает сам. Далее воздух также поступает в вертикальный лабиринт, который нагревает теплообменник наиболее эффективно. Благодаря такой системе, топливо прожигается почти полностью, КПД котла составляет около 90-95%.

Пеллетные котлы

Новая европейская разработка. Конструкция работает на специальных гранулах – пеллетах, которые поставляются в камеру сгорания с помощью автоматического загрузочного бункера. Он также имеет несколько камер сгорания, но топливо здесь загружается не скопом, а подается дозировано.

Благодаря этому такие котлы могут работать несколько суток. КПД пеллетных котлов составляет 90-95%. Однако их неудобство в том, что они работают строго на определенном виде топлива – пеллетах.

Особенности эксплуатации древесных котлов с длительным горением

Длительность горения одной закладки дров, составляет от 8 до 24 часов. Период автономной работы зависит от нескольких факторов:

• Тип котла.
• Качество топлива.
• Правильная эксплуатация.

Научиться правильно топить котел, намного легче, чем может показаться на первый взгляд. Во время растопки и дальнейшей эксплуатации, придерживаются требований, указанных производителем в технической документации. После нескольких топок, процесс становится привычным.

Как добиться длительного горения дров

Расход дров, при условии использования режима длительного горения, меньше чем в обычных котлах, на 30-40%. КПД достигает 92%. Не у всех потребителей получается с первого раза добиться того, чтобы котел заработал в режиме длительного горения. Некоторые жалуются на обильное выделение смолы в процессе сжигания древесины.

Добиться длительного горения дров можно, тщательно соблюдая рекомендации производителя:

• Дрова разжигают при полностью открытой заслонке.
• В режим длительного горения, котел переводят только после достижения температуры 600°С.
• Влажность дров не должна превышать 20%. Топить хвойными породами дерева не рекомендуется.

Нарушения правил эксплуатации приводит к тому, что от дров в котле образуется смола. Чаще всего, не соблюдают следующие условия:

• Минимальная температура теплоносителя на выходе не должна опускаться ниже 65°С.
• Правильно топить котел дровами твердых пород: осиной, буком, акацией, дубом и т.д.
• Высокая влажность дров приводит к обильному выделению смолы.

Правильная эксплуатация котлов длительного горения, продлевает срок службы техники и увеличивает теплоотдачу.

Как правильно загружать дрова

Укладка дров в котле выполняется в согласии со следующими правилами:

Поленья раскалываются крупными кусками.
Укладка дров в топку осуществляется как можно плотнее

Важно избежать пустот между поленьями.
Длина поленьев должна быть меньше размеров загрузочной камеры, как минимум на 5 см

Розжиг выполняют исключительно сухими лучинками. Использовать бензин или керосин, для растопки дров, запрещается. Время от времени, рекомендуется использовать специальные химические брикеты, удаляющие смолянистые отложения на стенках.

Сколько надо дров на зимний сезон

Устройство котла длительного горения, позволяет экономить на топливе, приблизительно 15-30%, в зависимости от выбранной модели. Примерный расход дров высчитывается следующим образом:

• Принято считать, что для обогрева каждых 100 м², потребуется 3 Гкал/мес.
• При сжигании килограмма дров, выделяется 3200 ккал.
• Чтобы получить 1 Гкал, котлы длительного горения сжигают 312 кг дров.
• Для получения 3 Гкал, потребуется приблизительно тонна древесины.

В течение отопительного сезона, для обогрева дома на 100 м², нужно 7-8 тонн дров.

Правила и нормы установки дровяного котла продолжительного горения

Установка котла длительного горения проводится с соблюдением норм, распространяющихся на все котлы, работающие на дровах. Во время проведения монтажных работ, учитывают существующие требования ППБ и СНиП:

• Монтаж выполняют на прочном негорючем основании. Стены и пол облицовывают негорючими строительными материалами.
• Дымоход проводят с соблюдением противопожарных разделок. В месте примыкания к стене из горючего материала, прокладывают огнестойкий утеплитель. Материал облицовывают стальным листом.

Водяное отопление от котла на дровах длительного горения, подключают к специальным отводам, находящимся на корпусе котла. В инструкции подробно указывается, какой патрубок идет на подачу и обратку водяного контура.

• Котел с производительностью более 40 кВт, устанавливается в отдельной комнате.
• Энергозависимые котлы подключают к электроснабжению через стабилизатор и источник бесперебойного питания. Обязательно используют автоматы. Подключение выполняют напрямую от щитовой.

В помещении, используемой под котельную, обязательно наличие приточно-вытяжной вентиляции и естественного освещения. При необходимости, допускается размещение котла в подвале.

Вариант из кирпича и металла – дешевле и проще

Облегчит и удешевит создание шахтного котла с нижним горением применение кирпича. Из металла делаем только теплообменник вертикального типа. Его можно изготовить

• из листового материала;
• из листов металла с врезкой труб;
• только из труб.

Наибольшая эффективность чисто трубного теплообменника, но он и самый трудный в изготовлении. Внешний вид показан на рисунке, размеры подбираются изготовителем.

На прочном бетонном фундаменте выкладываем поддувальную камеру, устанавливаем колосник. Ставим теплообменник, делаем вокруг него кладку стенок из качественного кирпича. При кладке устанавливаем две дверки. Нижняя дверца ставится так, чтобы можно было поджечь топливо и очистить топку и поддувало от золы. Можно установить две отдельные дверки вместо одной большой. Верхняя дверка служит для загрузки дров, угля, ее можно расположить на лицевой части котла, а можно сверху в виде люка.

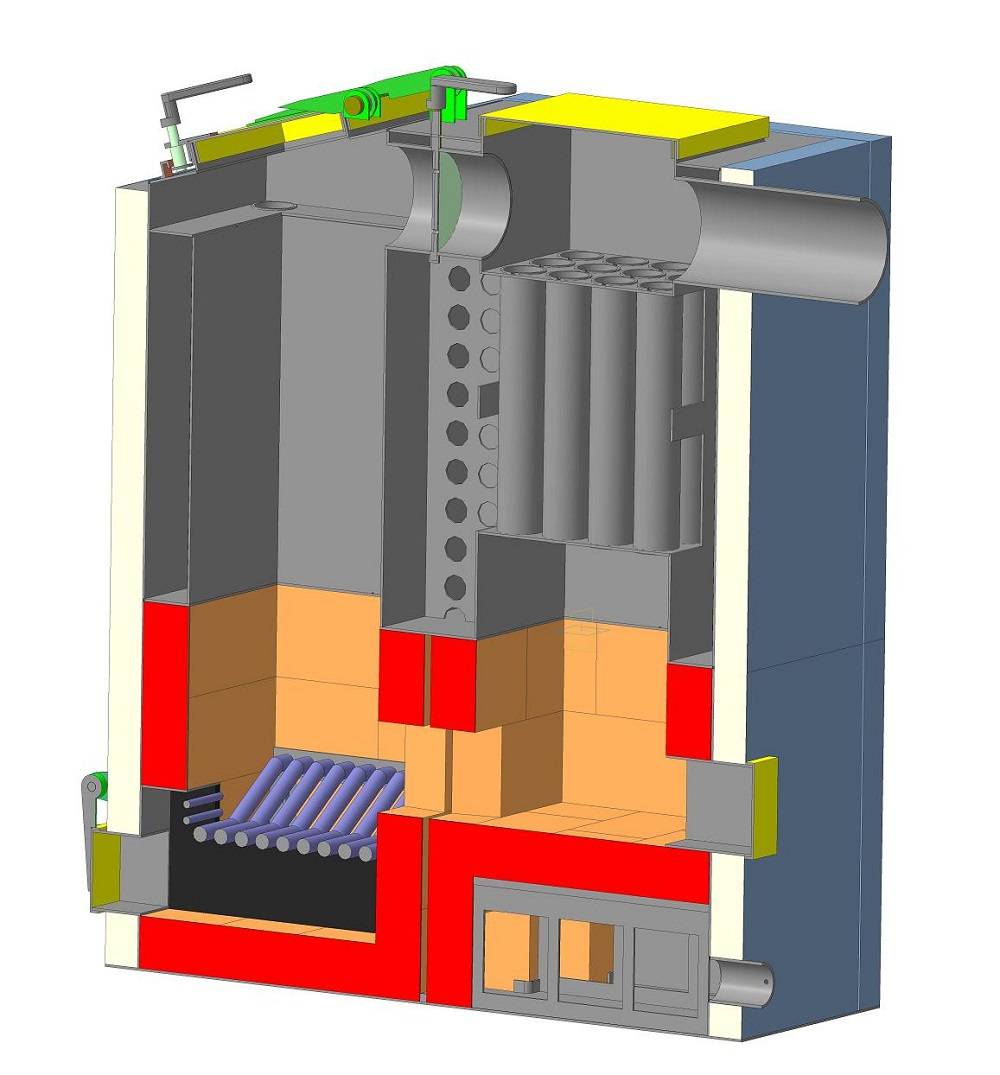

На рисунке внизу показан общий вид шахтного котла со стенками из кирпича.

Несколько замечаний по кладке кирпичных стен котла и монтажу. Достаточной будет толщина облицовки в полкирпича. Теплообменник выставляем, чтобы выход горячей воды оказался в самой высокой точке. Это предотвратит создание воздушных пробок, улучшит циркуляцию воды. Кладка проводится с перевязкой швов, поднимается на 2–3 см выше обменника. Дымовую трубу выкладываем из кирпича или устанавливаем из металла.

Как сделать своими руками?

Благодаря простой конструкции котел Холмова можно изготовить самостоятельно. Схема устройства и поэтапное описание поможет изучить весь процесс сборки поэтапно. На примере рассматривается самая простая модель с мощностью до 10 киловатт.

Размеры котла будут соответствовать таким параметрам:

• глубина с учетом дверки и горловины — 63 сантиметра,
• высота корпуса – 80 сантиметров,
• ширина – 47 сантиметров.

Как сделать котел Холмова своими руками

Для сборки отопительного агрегата следует приобрести материалы:

• толстостенные стальные листы толщиной не менее 3 миллиметров,
• шнур асбестовый с параметрами 15 х15 миллиметров,
• патрубок металлический длиной 47 миллиметров и поперечником 1 сантиметр,
• трубы разного диаметра – 15, 20, 40 и 115 миллиметров.

Сделать твердотопливный котел своими руками можно выполнить в такой последовательности:

1. Изготавливается внутренняя часть конструкции. Изначально сооружается водяное заграждение. Оно состоит из двух вертикальных стенок с дном и крышкой приваренным к ним. В центре, с помощью сварки, закрепляется металлический П-образный компенсатор. Торцы конструкции остаются незакрытыми. Водяная перегородка должна быть шириной 403 миллиметра, в глубину — 60 миллиметров, а ширина – 485 миллиметров.
2. Внутренние боковые стены котла вырезают из металлических листов шириной 540 миллиметров и высотой 770 миллиметров. Прямоугольник должен получиться не совсем правильным – в нижнем углу спереди получится вертикальная фигура величиной 80х208 миллиметров, а сверху на этой же стороне формируется горизонтальная прямоугольная конструкция с параметрами 387х30 миллиметров. На расстоянии 10,2 сантиметра от задней стенки и 2 сантиметра от передней с двух сторон проделывают для водяной перегородки отверстия.
3. Вырезается задняя сторона — 770х403 миллиметров и передняя — 562х403 миллиметров.
4. Все подготовленные детали с помощью точечной сварки соединяются в одну конструкцию.
5. Приваривается первая цельная рамка к верху собранного корпуса котла. Вторая должна иметь П-образную форму и крепится снизу. Между рамками и сторонами должен соблюдаться прямой угол.
6. Подготавливается третья рамка в виде буквы «П», которая должна поместиться внутри корпуса под водяным заграждением. Расстояние между ними должно быть 9 сантиметров.
7. К выступающим на переднем плане конструкции прямоугольникам горизонтально приваривают полосу из металла длиной 103 миллиметра и шириной 80 миллиметров.
8. С тыльной стороны вверху проделывается отверстие размером 115 миллиметров.
9. Из листов металла вырезаются наружные стенки. Они имеют простую прямоугольную форму и соответствуют размерам, передняя — 562х463 миллиметра, тыльная -77х463 миллиметра и боковые -77х546 миллиметров.
10. В передней стенке на одной вертикальной линии проделываются отверстия для компенсаторов. Их достаточно пару штук диаметром по 1 сантиметру. В углу с правой стороны вырезается круглый проем для термометра.
11. В задней панели корпуса добавляют два компенсационных отверстия, и по одному – для подачи, сливного клапана и дымохода.
12. В боковых стенках делают два отверстия на одной линии с подготовленным компенсатором водяной преграды. Далее сбоку конструкции в левой стенке проделываются круглые проемы для терморегулятора и обратной подачи теплоносителя.

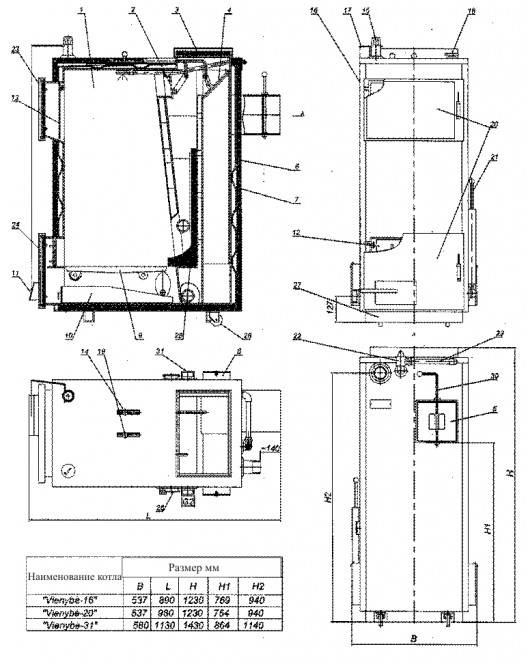

Схема твердотопливного котла Холмова

После этого к специально подготовленным отверстиям приваривают компенсаторы. Все внешние стены привариваются к внутренней части. С помощью сварки подсоединяются патрубки, трубы дымовые, а сверху корпус по периметру камеры мс теплообменником четыре болта.

В собранный прибор заливается вода и нагнетается давление до 2,2 бар для проверки герметичности конструкции. При этом все патрубки должны быть заглушены. В конце приваривается днище котла.

Из металлического листа изготавливают порожек, размером 400х160х550 миллиметров с о 14 отверстиями. Он устанавливается на дне конструкции под водяной перегородкой. После этого вырезается конструкция двухслойной дверцы и ящика для золы. В конце изготавливается крышка, закрывающая камеры котла.

Отопительное оборудование шахтного типа, работающее на твердом топливе, обладает простыми эксплуатационными особенностями и достаточно эффективно. Соорудить такое устройство для обогрева загородного дома или коттеджа можно своими руками по принципу схемы сборки котла Холмова.

Особенности конструкции и принцип работ

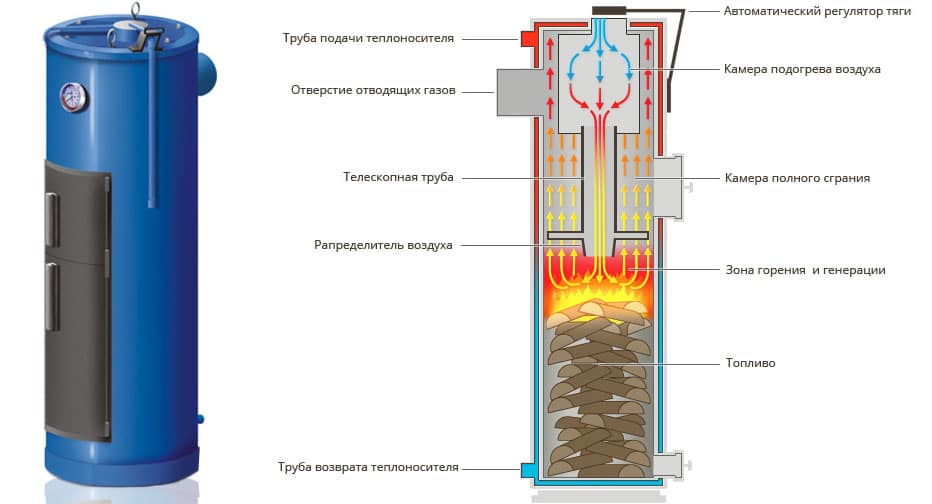

Котел длительного горения с верхней загрузкой – схема

Внутренняя часть используется как топка. Она устроена так, что горение происходит сверху вниз. Помогает этому специальная подача воздуха непосредственно в зону горения. Процесс напоминает скорее тление с выработкой газов из углеродосодержащего топлива. В большей степени эти газы являются горючими. За счет их догорания в верхней части топки происходит максимальное использование тепловой энергии, что позволяет увеличить теплоотдачу и уменьшить расход топлива.

Камера котла разделена на две части распределителем воздуха. Он имеет форму трубы, к которой с одного конца прикреплена площадка с лопастями, а другой конец служит для подачи кислорода.

Котлы с верхним горением отличаются цикличностью работы, и пока не сгорит первая закладка добавление второй партии топлива не понадобится.

Пошаговая инструкция изготовления шахтного котла на дровах

Начинают с изучения чертежа, после чего переносят размеры деталей на листовой металл. Вырезают элементы, сваривают корпус.

Далее приступают к изготовлению и монтажу внутренних частей:

1. Вырезают по размерам перегородку для установки между камерами котла. В ней проделывают отверстия: сверху и немного выше колосника.
2. Деталь устанавливают внутрь корпуса, приваривают.
3. Со стороны топки на верхнем отверстии перегородки устанавливают задвижку. С обратной стороны монтируют патрубок дымохода.
4. Приваривают стальные колосники: чугунные быстро деформируются. Делают их самостоятельно из листа металла или покупают.
5. В нижней части топки вырезают отверстие для зольника. Аналогичную операцию выполняют в стенке камеры теплообменника.
6. К проделанным отверстиям приваривают горловины, выступающие наружу на 6 см, внутрь – на 3 см.
7. Готовят основание для водяной рубашки: изнутри второго отсека горизонтально приваривают уголки. Расстояние до верха должно составлять 4 см, нижний ряд – располагаться на уровне с дном камеры догорания.
8. Устанавливают водяную рубашку, теплообменник из труб. Готовую деталь вставляют внутрь, обваривают.
9. В камере догорания на одном уровне с колосником приваривают дно. У внутренней перегородки треть детали расположена горизонтально, дальше она поднимается согласно чертежу.
10. Выше дна вырезают отверстие под трубу для воздуха. В ней проделывают много отверстий, вваривают ее в корпус. Наружу труба выходит на 60 мм, и на этом участке дыр нет.

Чтобы удобнее было устанавливать теплообменник, боковину корпуса со стороны этой камеры приваривают после монтажа водяной рубашки.

Достоинства и недостатки

Твердотопливные котлы шахтного типа имеют следующие положительные характеристики:

1. Универсальность. Котёл Холмова может функционировать почти на любом типе твёрдого топлива. Можно топить конструкцию даже влажными дровами (не более 45 %).
2. Высокий КПД . Отопительные котлы отличаются высокой производительностью и, в зависимости от модели, предназначены для загородных домов, коттеджей, помещений под склад и т.д.
3. Автономность. Этот параметр относится к энергонезависимым котлам обогрева. Модели могут работать без электричества, в экономном режиме, на одной закладке топлива 12-16 часов.
4. Простота эксплуатации. Работы по загрузке топлива и чистке шахты производятся через разные люки. Для обслуживания топочных камер не нужно выключать котёл. Зола выбрасывается в специальную ёмкость, откуда её можно удалить.
5. Безопасность. Для пользования агрегатом не нужно устанавливать сложную автоматику . Попадание в помещение дыма и отравление угарным газом практически невозможно.

Что касается недостатков, можно выделить следующий пункт.

Оседание сажи и смолы. Отходы появляются в процессе топливного горения. И не всё количество газов пиролиза удаляется во вторую камеру для сжигания. Поэтому часть газов дыма постоянно есть в загрузочной камере, что приводит к скапливанию смолы на её стенках.

Отзыв на котёл Холмова производства ТеплоПром

Как работает твердотопливный котёл

Использование заслонок, которыми снабжён агрегат, позволяет регулировать процесс горения. При розжиге котла открывают все шиберы, тем самым обеспечивают доступ и отвод большого количества воздуха, необходимого для работы котла. По мере разгорания дров или угля, прикрывают сначала заслонку зольника, а после стабилизации горения – теплообменника, обеспечивая требуемое перемещение горячих воздушных масс по внутренней полости оборудования. Шибер на патрубке дымохода прикрывают только в том случае, когда закрытая заслонка зольника не может сдержать увеличения температуры теплоносителя.

Для поддержания постоянной температуры горения используют терморегуляторы, которые, в зависимости от изменения параметров теплоносителя, управляют нижней заслонкой котла. Устанавливают регулятор в верхней части водяной рубашки. За счёт жёсткого соединения, с помощью рычага и цепи, изменяется положения шибера при повороте термоголовки, которая реагирует на колебания температуры теплоносителя.

Устройство большинства твердотопливных агрегатов подразумевает ручную загрузку дровами или углем. Производители современного оборудования предлагают потребителю модели с автоматической подачей топлива. Такая методика популярна при использовании гранулированных брикетов, специально изготовленных для сжигания при подготовке теплоносителя.

Особенности корпуса

Чтобы корпус в форме цилиндра способствовал высокому КПД, нужно соблюсти такие рекомендации:

1. Отношение высоты к внутреннему диаметру должно составлять от 3:1 до 5:1. При этом величина диаметра должна колебаться в рамках 30-80 см. Если твердотопливный котел будет иметь слишком малый внутренний диаметр, то воздух не сможет вступать в реакцию с горючим должным образом, поскольку будет быстро выводиться через дымоходную трубу. КПД сильно упадет. Когда же котел на дровах будет иметь очень большой диаметр, то центральная часть топлива будет сгорать быстро, а края медленно. Из-за этого по центру появится яма, в которую сядет распределитель воздуха, и сгорание дров остановится.
2. Стенка корпуса должна составлять 4-6 мм. Это правило касается тех случаев, когда изготавливаются твердотопливные котлы из конструкционной стали. Если же для производства будет использоваться жаростойкая сталь, то оптимальной ее толщиной является 2,5 мм.

Неправильная толщина стенки обернется такими последствиями:

• если бытовые котлы на угле буду иметь слишком тонкую стенку, то через нее будет быстро проходить тепло. То есть через нее будет выделяться слишком много тепла. В итоге, отходящие газы после прохождения через щель между корпусом и распределителем воздуха станут холоднее 400 °С, и их сгорание будет неполным. Из-за этого стенки топочной камеры начнут покрываться плотным нагаром, а на стенках дымохода сформируется очень сильный конденсат ;
• если твердотопливный котел будет иметь слишком толстые стенки, то сильно возрастет его тепловая инерция. Вода в рубашке начнет кипеть. Ситуацию не спасет даже перекрытие трубы, подающей воздух.

Согласно разным видео и чертежам, лучшими материалами для изготовления корпуса являются:

1. Газовый баллон промышленного назначения. Он имеет стенки с необходимой толщиной. В нем не нужно делать дно. Кроме этого, округлый верх способствует лучшему дожиганию дымовых газов. Твердотопливные котлы длительного горения из баллона имеют мощность, равную 12-15 кВт.
2. Труба с большим диаметром. В этом случае не нужно сгибать своими руками лист металла. Впрочем, согнуть металл толщиной 4-6 мм в домашних условиях практически невозможно.

Очень часто котел на дровах делают из трубы, диаметр которой равен 30 см, и высота которой составляет 90 см.

Устройство котла

Отопительный агрегат Холмова имеет строение шахтного образца. Такие котлы разделяют на два вида:

• зависимый от электрического питания;
• работающий без подключения к электрической сети.

Все котлы Холмова имеют одну конструкцию, которая состоит из таких элементов:

• металлический корпус;
• две камеры – топливная и шахта с теплообменником;
• терморегулятор;
• колосники;
• патрубок, к которому подсоединяется дымоходная труба;
• компенсаторы теплового расширения;
• входы и выходы для слива, подачи и выводы и установки клапана предохранительного;
• дверки;
• выдвижной лоток для сбора золы.

Дверки агрегата изготовлены из двух металлических листов, между которыми заложен слой теплоизоляционного материала. Края их по контуру оклеены термостойким уплотнителем из асбеста. Такая конструкция позволяет дверкам сильно не накаляться – максимальная температура их прогрева достигает 80 градусов.

Крышки закрепляются специальными запорами, только задняя закрывающая панель крепится на съемные винты. Дверца зольного отсека охлаждается непрерывными воздушными потоками, поэтому она содержит менее 50 процентов термоизоляции.

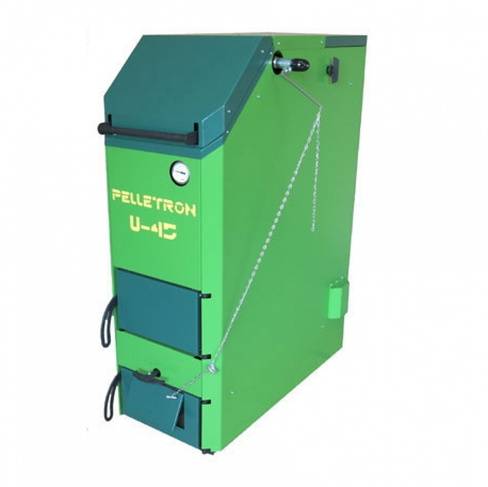

На фото котел Холмова с увеличеным бункером

Дно агрегата представляет собой специальную пластину покрытую материалом уменьшающим передачу тепла. Сверху расположена камера, а с нижней две длинные устойчивые ножки.

Энергозависимые конструкции котлов Холмова оснащены вентилятором и прибором контролирующим процесс. Агрегаты, функционирующие независимо от электричества имею на фронтальной стенке терморегулятор, с помощью которого осуществляется автоматическая регулировка теплоотдачи отопительного оборудования. Устройство с поддувальной дверцей соединено специальной цепочкой. Зольник устроен сразу под колесником. При открытой дверке зольник легко вынимается. Снизу котла расположен патрубок для слив рабочей жидкости. Отводы для входа устроены сверху, а обратки – в нижней части.

Компенсаторы расширения располагаются по периметру агрегата, а также в виде стержней и перегородок находятся самом корпусе. Они защищают корпус от увеличения до критических объемов во время прогрева. Благодаря этому теплообменник также не деформируется. Разделительные стенки находятся на расстоянии 24 сантиметров друг от друга.
