Теплоизоляция для труб водоснабжения: способы утепления своими руками

Укладка труб ниже глубины промерзания

Этот метод целесообразно использовать, если зимой грунт промерзает не глубже, чем на 170 см. От колодца или скважины копается траншея, дно которой на 10-20 см ниже этой величины. На дно подсыпается песок (10-15 см) трубы укладывают в защитном кожухе (гофрированном рукаве), потом засыпаются землей.

Чтобы не пришлось водопровод на улице утеплять в морозы, Сделать это лучше заранее

Это самый простой способ сделать зимний водопровод на даче, но он — не самый лучший, хоть и самый дешевый. Его главный недостаток — при необходимости ремонта придется снова копать, причем на всю глубину. А так как определить место течи при таком способе прокладки водопровода сложно, работы будет много.

Чтобы ремонтов было как можно меньше, мест соединения труб должно быть как можно меньше. В идеале их не должно быть совсем. Если расстояние от источника воды до дачи больше, делайте соединения тщательно, добиваясь идеальной герметичности. Именно стыки текут чаще всего.

Выбор материала для труб в этом случае — не самая простая задача. С одной стороны сверху давит солидная масса, потому нужен прочный материал, а это — сталь. Но сталь, уложенная в земле, будет активно корродировать, особенно если грунтовые воды высоко. Решить проблему можно хорошо загрунтовав и прокрасив всю поверхность труб. Причем желательно использовать толстостенные — их на дольше хватит.

Второй вариант — полимерные или металло-полимерные трубы. Они не подвержены коррозии, но их нужно защищать от давления — укладывать в защитный гофрированный рукав.

Даже если канаву выкопали ниже уровня промерзания, лучше трубы все-таки утеплить

Еще один момент. Глубина промерзания грунта в регионе определяется за последние 10 лет — высчитываются средние ее показатели. Но во-первых, периодически случаются очень холодные и малоснежные зимы, и грунт промерзает глубже. Во-вторых, эта величина — средняя по региону и никак не учитывает условия участка. Возможно, именно на вашем кусочке промерзание может быть больше. Все это говорится к тому, что при укладке труб их лучше все-таки еще и утеплить, уложить сверху листы пенопласта или пенополистирола, как на фото справа, или уложить в теплоизоляцию, как слева.

Возможно, вам будет интересно прочесть «Как сделать автополив«.

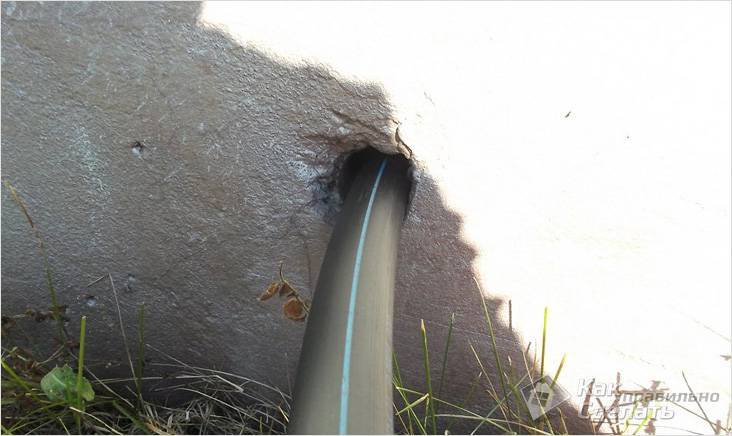

Утепление входа в дом

Утеплить вход водопровода в дом можно с помощью короба, построенного на месте входа трубы под фундамент. В короб укладываете утеплитель и накрываете сверху съемной крышкой. При нежелании портить внешний вид дома коробом, можно использовать канализационную трубу большего диаметра. Трубу разрезаете вдоль на две части и надеваете на водопроводную трубу так, чтобы она оказалась ровно в середине. У вас получился кожух, который вы заполните монтажной пеной. Чтобы грызуны не испортили утеплитель, свою конструкцию покройте бетоном с битым стеклом.

Выполнив теплоизоляцию водопровода, вы можете не бояться прихода даже самой лютой зимы.

Как самостоятельно утеплить трубы на даче

Термокраску иногда наносят в 2 слоя, для большей эффективности. Но чаще всего хватает и одного. Продаётся вещество в баллончиках-аэрозолях. Наносится распылением, ровным слоем. Высыхает быстро, обеспечивает полную герметичность. Это единственный изолятор, на который не позарятся грызуны.

Схема утепления водопровода

Пенополистирол собирать просто даже человеку без навыков подобных работ:

плотно сложите вокруг трубы пару половинок;
скорлупы должны быть смещены друг относительно друга на 10-20 см, чтобы обеспечить цельность всего рукава;
крепко зафиксируйте половинки скотчем.

Базальтовый утеплитель надеть ещё проще. Это цельный цилиндр с разрезом на одном боку. Диаметр материала подбирается в соответствии с сечением трубы. Наденьте и скрепите его по шву.

Для работы со стекловолокном приготовьте старую робу, плотные рукавицы и защитную маску. Материал крошится и въедается в кожу и одежду. Обмотайте трубу слоем стекловаты не менее 5 см, закрепите её проволочной обмоткой в нескольких местах, затем оберните рубероидом или подобным защитным покрытием. Кожух должен получиться без дыр. О технологии использования упомянутых материалов детальнее расскажет видео.

Виды утеплителя для труб

При выборе расходников важно учитывать их соответствия к вышеперечисленным критериям. Чаще всего для работы выбирают минеральную вату

В строительных магазинах можно встретить несколько видов этого материала.

Например, стекловата производится из тонких стеклянных нитей, доля которых составляет 40%. Получают эти волокна в результате переработки стеклянной тары. В качестве связующих компонентов добавляют кальцинированную соду, кварцевый песок и различные типы химических добавок.

Данному материалу присваивают высокую степень экологичности. Дело в том, что в его составе не используют токсические компоненты, которая в ходе нагревания могут стать причиной появления едких соединений.

Преимуществами минеральной ваты читают следующие качества:

Низкий уровень теплопроводности;
Лёгкий монтаж;
Минимальный вес;
Простая транспортировка;
Не подвержен воздействию грызунов;
Дополнительная защита от посторонних звуков.

Помимо положительных качеств выделяют несколько отрицательных сторон данного материала.

Они включают в себя следующее:

Гигроскопичность. Пористая структура минеральной ваты поглощает большой объём влаги. В результате теряются теплоизоляционные свойства;
В процессе монтажа понадобится использование дополнительной защиты. Дело в том, что при разрезании стекловолокна появляется множество мелких стеклянных частиц, которые при попадании на кожный покров и слизистые оболочки приводят к травматизации;
Волокно при неправильной транспортировке или грубом обращении повреждается;
Через 3 года можно наблюдать существенную усадку теплоизоляционного материала;
Некоторые виды расходника не имеют специальные огнеупорной пропитки. Её отсутствие может стать причиной пожара.

Требования к утеплителю для труб водоснабжения

Более 10 лет назад в сфере строительства выбирали материалы, которые присутствовали в каждом доме. Со временем предпочтения пользователей начали меняться.

Для этого были изобретены специальные типы утеплителей, которые соответствовали следующим требованиям:

Долговечность. Данный критерий считается одним из составляющих и важных при выборе расходных материалов. Дело в том, что утепление трубопровода проводится на длительный период времени. Утеплители располагаются под землей или снаружи. Климатические катаклизмы, высокая влажность и перепады температурного режима негативно сказываются на целостности сырья;
Прочная структура. Если трубопровод располагается глубоко под землёй, то на него оказывается дополнительное давление. Структура изолятора должна быть однородной и плотной на ощупь. Благодаря этим критерием утеплитель способен справиться с различными испытаниями в толще земли;
Антикоррозионное качество. От воздействия внешних факторов большинство покрытий теряют свою прочность. Специалисты утверждают, что утеплитель должен иметь специальную пропитку или инертный слой, обеспечивающий дополнительную защиту от коррозии;
Теплоемкость. Данный критерий должен быть минимальным. Температурный режим изолятора не должен меняться в результате воздействия различных факторов внешней среды;
Водоотталкивающие свойства. Специалисты рекомендуют выбирать материалы, которые будут отталкивать влагу. В результате утеплительная основа не будет поглощать жидкость, тем самым защищая поверхность трубопровода. Регулярная влажность негативно сказывается на состоянии пластиковых и железных труб;
Огнестойкость. Этот критерий считается одним из важных при выборе утеплителя для трубопровода. В зоне риска находится конструкция из пластиковых элементов, которые требуют дополнительной защиты;
Устойчивость к температурным перепадам. Данный показатель считается незаменимым в тех случаях, когда внутри трубопровода будет подаваться горячая вода. Пластиковые трубы не всегда могут справиться с резкими перепадами температуры. В результате в местах соединений появляются протечки или следы деформации.

Теплоизолирующая краска для труб

Краска нетоксична, безопасна для человека и природы, практически не имеет запаха, потому при ее применении не требуется проветривание.

Она устойчива к нагреву до высоких температур, а также защищает металл от коррозии. Краска может использоваться как в бытовых, так и в производственных и промышленных условиях.

Такой утеплитель выпускается в виде аэрозоля, это максимально облегчает нанесение и позволяет покрыть краской даже самые труднодоступные участки трубопровода.

Для этого потребуются следующие материалы и инструменты:

один из видов утеплителей;
фольгированный скотч;
сантехнический скотч;
строительный нож.

Если в качестве утеплителя вы выбрали жесткие цилиндры и полуцилиндры, монтаж будет простым. Половинки теплоизолятора соответствующего диаметра надевают на трубу со смещением по отношению друг к другу на 10-20 см, закрепляя их скотчем. Смещение требуется для перехлеста. Места соединения скорлупы для большей надежности проклеиваются скотчем. Для углов, узлов и поворотов трубопроводов применяют специальные фасонные скорлупы.

Мягкие рулонные теплоизоляционные материалы устанавливаются на трубы в следующем порядке.

Перед монтажом утеплителя трубы нужно обклеить фольгированным скотчем, располагая его по спирали.
После этого труба утепляется выбранным материалом.
Следует убедиться в том, что все соединительные швы совпали и были тщательно зафиксированы — это исключит образование мостиков холода.
Заключительным этапом монтажа будет фиксация теплоизолятора на трубах при помощи сантехнического скотча, наматывать который нужно как можно крепче. Это достаточно важный момент, если упустить его из виду, в возможные зазоры могут попадать грунтовые воды, что отрицательно повлияет на работу системы.

Теплоизоляция для труб водоснабжения

В широком ассортименте теплоизоляционных материалов не
сложно запутаться. Чтобы выбрать оптимальный вариант, нужно, как минимум, знать
основные виды и типы, ключевые характеристики и особенности.

Теплоизоляция водопроводных труб выполняется различными
утеплителями, которые сгруппированы ниже (в виде классификации) по принципу
единства технологии утепления.

Жесткие утеплители

В эту категорию входят пенопласт, пенополистирол (2560-3200
руб/куб) и Пеноплекс (3500-5000 руб/куб), теплоизоляционные свойства и цена
зависят от плотности.

Пенопласт является отличным утеплителем и имеет относительно
низкую стоимость (по сравнению с другими материалами). Однако утеплить круглую
трубу жесткой плитой утеплителя достаточно сложно. Для утепления труб используют
специальные оболочки (твердый короб) – скорлупы, в которые помещают трубы, а
пространство заполняют мягким утеплителем.

Укладка водопроводных труб в короб из пеноплекса

Рулонные утеплители

В этом сегменте представлены: полиэтилен (как дополнительный
материал), пенофол фольгированный (50-56 руб/м.кв), вата (минеральная (70-75
руб/м.кв) и стекловата (110-125 руб/м.кв)), поролон мебельный (250-850 руб/м.кв
в зависимости от толщины).

Утепление труб водоснабжения рулонной теплоизоляцией также
сопряжено с трудностями, которые заключаются в гигроскопичности материала. Т.е.
утеплитель теряет свои свойства под воздействием влаги, а значит, имеет более
узкую сферу применения, или нуждается в дополнительной защите. Плюс, необходимо
продумывать способ крепления утеплителя на трубе.

Маты базальтовые теплоизоляционные и поролон для утепления водопроводных труб

Сегментные (кожуховые) утеплители

Кожух-утеплитель для труб – наиболее прогрессивный вариант
теплоизоляции трубопровода. Оболочка для утепления водопроводной трубы
обеспечивает максимальную герметичность и как следствие, создает надежный
теплоизоляционный слой.

Выделяют разновидности сегментных утеплителей:

Скорлупы из пенопласта для утепления водопроводных трубжесткие (теплоизоляционный кожух для труб – скорлупа из пенополистирола (ППУ) или вспененного пенопласта. Цена от 190 руб/м.п, зависит от толщины и диаметра цилиндра);

Трубная изоляция из вспененного полиэтилена для утепления водопроводных трубМатериал подготовлен для сайта www.moydomik.net
Базальтовые цилиндры для утепления водопроводных труб

Напыляемые утеплители (ППУ)

Особенность утепления методом напыления пенополиуретана в
том, что теплоизоляция наносится на поверхность трубы, обеспечивая 100%
герметичность (стоимость компонентов для ППУ заливки от 3,5 евро за кг).
Количество компонентов определяется толщиной заливки, работа оплачивается
дополнительно). В среднем стоимость утепления напылением пенополиуретана
составляет 15-20 долларов/м.п.

К напыляемым утеплителям также относится краска
теплоизоляционная для труб. Нанести можно самостоятельно, т.к. термокраска
продается в баллончиках в виде аэрозоля. Слой краски в 20 мм. заменяет 50 мм
утеплителя из базальтовой ваты. Кроме того, это единственный материал, который
не подвержен повреждениям со стороны грызунов.

Утепление водопроводных труб методом напыления пенополиуретана (ППУ)Водопроводная труба утепленная пенополиуретаном (ППУ)

Выбирая теплоизоляционный материал для утепления труб
водоснабжения, нужно принять во внимания такие факторы:

место установки трубопровода

Утепление труб, проведенных по
земле и расположенных под землей выполняется разными способами, даже при
применении одних и тех же материалов (важно также учесть до или ниже уровня
промерзания уложены трубы);. частота эксплуатации трубопровода

Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;

частота эксплуатации трубопровода. Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;

показатель теплопроводности труб (пластиковые,
металлические);

устойчивость к влаге, горению, биологической активности,
ультрафиолету и т.д. определяет необходимость защиты утеплителя от названных
факторов;

простота монтажа;

стоимость;

срок службы.

Какая толщина утепления необходима?

Наверняка у заинтересованного читателя возникнет вопрос – а какой же должна быть толщина утеплительного слоя, чтобы гарантированно уберечь водопроводную трубу от замерзания.

Ответить на это – не так просто. Существует алгоритм расчета, учитывающий массу исходных величин, и включающий несколько сложных даже для визуального восприятия формул. Эта методика изложена в Своде Правил СП 41-103-2000. Если кто захочет отыскать этот документ и попробовать провести самостоятельный расчет – милости просим.

Но есть путь и попроще. Дело в том, что специалисты уже взяли на себя основную тяжесть расчетов – в том же документе (СП 41-103-2000), который несложно отыскать любым поисковиком, в приложении дано множество таблиц с уже готовыми значениями толщины утепления. Проблема лишь в том, что приводить эти таблицы здесь, в нашей публикации – физически невозможно. Они составлены для каждого типа утеплителя отдельно, причем – с градацией еще и по месту размещения – грунт, открытый воздух или помещение. Кроме того, учитывается тип трубопровода и температура перекачиваемой жидкости.

Но если потратить для изучения таблиц 10÷15 минут, то в них наверняка найдется и вариант, максимально приближенный к условиям, интересующим читателя.

Казалось бы – на этом все, но требуется остановиться еще на одном важном нюансе. Он касается только случаев утепления водопровода минеральной ватой

Когда речь шла об этом термоизоляционном материале, то в череде недостатков минваты указывалась ее склонность к постепенному слёживанию, усадке. А это значит, что если изначально задать только расчетную толщину утепления, то спустя какое-то время толщины утеплительного слоя может стать и недостаточно для полноценной термоизоляции трубы.

Поэтому при выполнении утепления целесообразно заранее закладывать некоторый запас толщины. Вопрос – какой?

Вот это – легко поддаётся расчету. Существует формула, которую, думается, нет смысла здесь демонстрировать, так как на ее основе составлен предлагаемый вниманию онлайн-калькулятор.

Две исходные величины для расчета – это наружный диаметр утепляемой трубы и найденное по таблицам рекомендуемое значение толщины термоизоляции.

Остается неясным еще один параметр – так называемый «коэффициент уплотнения». Его берем из таблицы ниже, ориентируясь на выбранный термоизоляционный материал и диаметр трубы, подлежащей утеплению.

Утеплители из минеральной ваты, диаметр утепляемой трубы	Коэффициент уплотнения Kc.
Маты минеральной ваты прошивные	1.2
Маты термоизоляционные «ТЕХМАТ»	1,35 ÷ 1,2
Маты и полотна из супертонкого базальтового волокна (в зависимости от условного диаметра трубы, мм):
→ Ду	3
̶ то же, при средней плотности 50-60 кг/м³	1,5
→ Ду ≥ 800, при средней плотности 23 кг/м ³	2
̶ то же, при средней плотности 50-60 кг/м³	1,5
Маты из стеклянного штапельного волокна на синтетическом связующем, марка:
→ М-45, 35, 25	1.6
→ М-15	2.6
Маты из стеклянного шпательного волокна «URSA», марка:
→ М-11:
̶ для труб с Ду до 40 мм	4,0
̶ для труб с Ду от 50 мм и выше	3,6
→ М-15, М-17	2.6
→ М-25:
̶ для труб с Ду до 100 мм	1,8
̶ для труб с Ду от 100 до 250 мм	1,6
̶ для труб с Ду более 250 мм	1,5
Плиты минераловатные на синтетическом связующем марки:
→ 35, 50	1.5
→ 75	1.2
→ 100	1.1
→ 125	1.05
Плиты из стеклянного штапельного волокна марки:
→ П-30	1.1
→ П-15, П-17 и П-20	1.2

Вот теперь, вооружившись всеми исходными величинами, можно воспользоваться калькулятором.

Калькулятор толщины утепления трубы минеральной ватой с учетом усадки материала

Интересная особенность. При расчетах иногда может получиться и так, что конечный результат – меньше табличной толщины утепления. В этих случаях ничего менять не потребуется – за истину принимается та величина, которая найдена по таблицам Свода Правил.

Как качественно утеплить трубы на улице

Этот процесс не занимает время и не требует специальных навыков. Эта работа – утепление водопровода на даче своими руками – производится в несколько этапов. При применении стекловаты ей оборачивают трубы, и производят фиксацию пластиковой лентой или жгутом. Гидроизоляция выполняется с применением рубероида.

Применение базальтовой ваты и полистирола при утеплении водопроводной трубы предполагает, что:

изоляция надевается внахлест;
половинки скорлупы клеят и фиксируют, применив скотч;
укладывают специальный защитный слой;
утепляют повороты водопровода и все стыки, при этом применяют фасонную скорлупу.

Как утеплить трубу с холодной водой

Рассмотрим, как можно своими руками утеплить трубу холодного водопровода. Работа начинаются с проведения замеров и выбора утеплителя. Измеряется длина трубы и её диаметр. Если планируется использовать рулонный утеплитель, например минеральную вату, измерять диаметр трубопровода не нужно, так как это не принципиально. В случае с трубчатым утеплителем длина и диаметр трубопровода важны.

Для того чтобы правильно утеплить трубу, необходимо соблюдать несколько рекомендаций мастеров и производителей теплоизоляционных материалов:

Не должно оставаться неутепленных участков.
На всем протяжении трубопровода, утеплитель должен быть надежно зафиксирован.
Стыки теплоизоляции с фольгированным покрытием необходимо проклеивать металлическим скотчем.
Если в системе имеются краны, они должны полностью закрываться теплоизоляционным материалом.

Нарезать утеплитель удобно обычным ножом для бумаги. Для фиксации подойдут скотч или пластиковые стяжки. Некоторые производители в комплекте с утеплителем поставляют крепления, предназначенные для его фиксации, как правило, это пластиковые клипсы. Шаг установки клипс крепления не должен превышать 15 см.

Клипсы для утеплителя труб

Если для надежного утепления требуется изготовить каркас (короб), его можно сделать из досок. Деревянная конструкция жесткая и не требует дополнительной защиты от механических повреждений. Также можно изготовить короб из пенопласта, он менее прочный, но дополнительно защищает трубопровод от промерзания. Для крепления листов пенопласта между собой удобно использовать монтажную пену, дополнительно она избавит конструкцию от проникновения холода, т.к. заполнит щели между элементами каркаса.

Монтаж утеплительных цилиндров

Монтировать утеплитель «скорлупа» просто – подбирается требуемый диаметр «скорлупы» по диаметру водопровода. Так как скорлупа» состоит из двух половинок, остается зарыть участок трубы с обеих сторон, оставив 10-15 см открытой скорлупы», чтобы соединить ее внахлест со следующим цилиндром. Для повышения свойств теплоизоляции цилиндров на скорлупу» накладывается защитная полиэтиленовая пленка, металлическая или алюминиевая фольга, рубероид или мембранные утеплители. В любой современном утеплительном материале присутствуют воздушные пузырьки, которые и удерживают тепло в пространстве между трубами и утеплителем.

Утеплительная «скорлупа»

Укладка кабеля

Монтаж электрического кабеля обойдется дороже, однако глубина залегания трубопровода при этом минимальна. Греющий провод может быть расположен внутри или снаружи трубопровода, в продаже имеются водопроводные трубы с установленным электрокабелем или с кабельным каналом для его монтажа. Чаще всего используется монтаж кабеля на поверхности, при этом глубина залегания трубопровода не превышает 50 см. Работы по монтажу кабельного обогревателя состоят из следующих этапов:

Трубопровод в месте расположения кабеля (по спирали или прямой линии) оклеивается фольгированный липкой лентой.
На приклеенную ленту укладывается электрический кабель и фиксируется такой же клейкой лентой.
Сверху на полученную конструкцию устанавливается оболочка из базальтового утеплителя, которая соединяется скотчем. При монтаже нагревательного кабеля по линии практично использовать пенопластовый утеплитель со специальными канавками.
Для контроля работы системы желательно установить по линии водопровода термодатчики.

Рис. 13 Как утеплить водопроводную трубу под землей электрокабелем

Решая, как лучше утеплить водопроводную трубу в земле своими руками, многие отдают предпочтение пенопластовой скорлупе – она удобна в монтаже, имеет лучшие физические параметры и обладает невысокой стоимостью. Электрический кабель практичнее использовать при неглубоком залегании водопроводных труб и скважинного оголовка – с его помощью можно одновременно подогревать воду в магистрали и скважине.

Выводы и полезное видео по теме

Греющий кабель для обогрева водопровода вполне можно установить своими руками. Как правильно это сделать подробно рассказывает видео:

Стоит ли отдавать предпочтение дешевому материалу для теплоизоляции труб: в видео ролике сравнение двух вариантов:

Помимо готовых заготовок для теплоизоляции можно купить листовой материал. Работать с ним не сложно – все нюансы указаны в видео:

Видео ролик о том, как можно утеплить водопровод на зиму:

Замечательный вариант утепления труб – использование греющего кабеля. Об основных особенностях рассказывает видео:

Изучив вопрос выбора утеплителя и сопоставив реальные потребности своего водопровода, можно подобрать наиболее оптимальный вариант. Причем, многие типы материалов для утепления вполне позволяют совершить укладку своими руками.

Разобраться с тонкостями процесса и выполнить основные рекомендации окажется под силу даже новичку. Собственноручное утепление позволит не только сэкономить на привлечении специалистов, но и быть уверенным в качестве выполненных работ.

Появились вопросы по теме статьи? Пожалуйста, задайте их в расположенном ниже блоке. Или может вам приходилось сталкиваться с утеплением водопровода? Тогда поделитесь опытом с нашими читателями. Расскажите, какой из утеплителя был выбран и почему.
