Услуги тепловизора летом. Какие проблемы решает тепловизор
Несмотря на то, что при строительстве новых зданий, вопросу об утеплении и энергосбережении уделяется не малое внимание, тем не менее строители не всегда добиваются желаемого результата. Это становится видно уже при первом обследовании тепловизором
Мелкие и незаметные на первый взгляд дефекты значительно влияют на качество теплоизоляции и воздухопроницаемости здания. Контроль воздухопроницаемости здания не менее важен при выявлении инженерных ошибок, браков после ремонта и прочих дефектов. Тепловизор, как самый настоящий рентген сканирует помещение со всех сторон, что позволяет Вам в кратчайшие сроки выявить проблемы теплопотерь и решить их.
Услуги тепловизора летом также спокойно позволяют выявить места тепловых потерь и обнаружить места скопления конденсата, найти засоры в отопительных системах, выявить места протекания крыши и труб, найти все трещины в стенах и удостовериться в герметичности здания.
Тепловизор абсолютно безвреден для людей и любых других живых организмов. А благодаря тому, что обследование можно проводить бесконтактно и на довольно большие дистанции, это позволяет охватить как можно больше проблем за ограниченное количество времени.
Контроль воздухопроницаемости здания
Что же такое воздухопроницаемость? Это свойство конструкций, из которых состоит здание, пропускать воздух за счет инфильтрации и эксфильтрации. В свою очередь:
Инфильтрация – движение воздуха из внешней среды во внутрь здания, которое образуется благодаря разности давления.
Эксфильрация – процесс движения воздуха из помещения во внешнюю среду.
А разность давления создается благодаря правильно работающей вентиляции
Часто случается, что при строительстве или ремонте помещений и зданий, не уделяется должное внимание вентиляции. Хотя, казалось бы, это одно из самых важных составляющих любого закрытого помещения
Правильно работающая вентиляция положительно влияет не только на здоровье Вас и членов Вашей семьи, но и на сохранность самого здания.
Для того, чтобы вовремя обнаружить недостатки, необходим контроль воздухопроницаемости здания. Если вовремя не решить проблему с воздухопроницаемостью, то это грозит такими последствиями как:
— появление грибков, плесени и других болезнетворных микробов в системе вентиляции и не только;
— раннее разрушение стен в следствии избыточного увлажнения помещения;
— повышение содержания углекислого газа, что так же очень плохо отражается на состоянии здоровья человека;
— ухудшение работы систем вентиляции и кондиционирования помещения.
Вот то немногое, что может произойти если значительно запустить процесс контроля воздухопроницаемости.
Причины тепловых утечек
Основные тепловые потери, как следствие происходят через окна и двери. Тепло уходит сквозь некачественные или изношенные уплотнители и щели в углах примыкания. На втором месте причинами теплопотерь в окнах и дверях является материал из которого они изготовлены и в целом их качество. Поэтому переплачивая управляющей компании за отопление и электричество, в первую очередь вспомните про окна и двери!
Тепловые потери через окна
Также причиной утечек тепла могут являться несущие конструкции и перекрытия зданий.Их некачественное утепление, а также нерациональное использование систем отопления дома. Это основные причина переплат за отопление и электроэнергию в зимнее время.
- В целом системы отопления могут нерационально использоваться, обогревая ненужные участки дома. в следствии повышенный расход на отопление.
- Утеплители в стенах и перекрытиях могут иметь щели, которые образовывают мостики холода.
- Системы вытяжки, приточной вентиляции и кондиционирования, также могут вытягивать тепло из помещения.
Уход тепла на стыках несущих конструкций
Нормативно-правовая база
Обследование электросетей
Прежде, чем приступить к рассмотрению нормативной базы, определяющей правила тепловизионных исследований, напомним, что теория теплового контроля строительных и электротехнических конструкций разработана достаточно давно, и современная версия термо-диагностики является «реинкарнацией» проверенной и хорошо зарекомендовавшей себя методики строительной диагностики.
Это означает, что всякий термографический анализ производится не ради измерений, а с целью обнаружения отклонений от утверждённых количественных и качественных соотношений в конструкции зданий или электрооборудования.
В частности, при проверке теплоизолирующих ограждений строительных конструкций руководствуются нормативами, изложенными в следующих документах:
- СНиП 23-02-2003 «Тепловая защита зданий»;
- МГСН 2.01-99 «Энергосбережение в зданиях».
Обратите внимание, что в числе прочего в данных документах сформулированы требования по тепловому балансу между внутренней атмосферой и температурой стен и именно эти нормативы являются основанием для оформления претензий к строителям. Базовые положения о применение методов неразрушающего контроля изложены в следующих правилах и стандартах:. Базовые положения о применение методов неразрушающего контроля изложены в следующих правилах и стандартах:
Базовые положения о применение методов неразрушающего контроля изложены в следующих правилах и стандартах:
- ГОСТ 26254-84 «Методы определения сопротивления теплопередаче ограждающих конструкций» (в том числе и математический базис термографических исследований);
- ГОСТ 26629-85 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций» (рассмотрены особенности контроля специальных теплоизолирующих покрытий);
- ГОСТ 25380-82 «Метод измерения плотности тепловых потоков, проходящих через ограждающие конструкции» (сформулированы методические указания по организации термографических замеров);
- РД-13-04-2006 «О порядке проведения теплового контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах» (в том числе и о порядке проведения тепловизионного контроля на объектах повышенной опасности).
Существует более современный стандарт, в котором сформулированы основные понятия, числовые соотношения и методические указания для проведения термографических проверок: ГОСТ Р 54852-2011 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций».
Квалификационный уровень специалистов, работающих с термографическим оборудованием, должен соответствовать положениям, оговоренным в ПБ 03-372-00 «Правило аттестации и основные требования к лабораториям неразрушающего контроля».
Кроме этого, следует учитывать, что практически для всех видов специальных измерений разработаны собственные варианты руководящей документации. В частности, при разработке технологических карт для измерений в электроустановках следует руководствоваться сводом правил из РД 153.34.0-20.363-99 «Основные положения методики инфракрасной диагностики электрооборудования и ВЛ».
Если же ЭТЛ планирует оказывать услуги в области энергоаудита тепловых сетей, то при составлении отчётов следует принять во внимание рекомендации, изложенные в РД 153.34.0-20.364-00 «Методика инфракрасной диагностики тепломеханического оборудования»
Вопрос – ответ
У собственников частого жилья и муниципальной собственности появляются сомнения, связанные с описанными проблемами – утечки тепла, сырость. Проверка дома тепловизором и часто задаваемые и популярные вопросы получают следующие ответы:
Устраняют ли выявленные проблемы специалисты обследующей компании?
Как правило, владельцами тепловизоров становятся строительные бригады, в компетенцию которых входит наружное утепление стен дома, уплотнение изнутри и прочие работы, связанные с проблемой. Поэтому обязанность сделать все качественно, естественно, присутствует. Если услугу оказывает аудиторская фирма строительного профиля, то такой работы она не делает, однако, дает рекомендации куда обратиться, чтобы утеплить собственный дом.
Трудно ли разобраться в отчетах?
Совершенно нетрудно. Они даны в форме тепловых графиков и указанием проблемных мест стен, кровли, внутренней отделки и трубопроводов. Проставлены максимальные и минимальные температуры. Проверка тепловизором и рекомендации содержат пояснения доступным нетехническим языком.
ПОСМОТРЕТЬ ВИДЕО
Требуется проанализировать промышленное неотапливаемое здание. Это возможно?
Да. Обследование тепловизором, возможно, для любого помещения. Показатели станут существенно меньше, и специалисты учтут необходимый коэффициент при собственных расчетах. Остальные условия соблюдаются: холодная погода, отсутствие осадков, открытые технологические проемы – окна и двери.
Существует ли услуга под ключ – анализ до утепления и после него?
Да. Некоторые фирмы практикуют комплексное обследование в виде бонусов или скидок после утепления квартиры или дома. Такие акции не редкость, так как конкуренция на ниве теплового анализа велика, а бизнес требует развития.
Как правило, профессиональные приборы одинакового качества и годятся для обследования любого объекта – теплого дома, холодного склада. Меняются только настройки. Операцию проводит специалист, разбирающийся в строительных технологиях.
Если читатель не нашел ответа на собственный вопрос, ему рекомендовано обратиться по контактным телефонам аудиторской фирмы, направленной на проверку жилых и бытовых строений. Для специалистов нет секретов – опыт анализа большой из-за популярности услуги. Обследование тепловизором — процедура, которая поможет выявить места с оттоком теплого воздуха из помещения.
Диагностика тепловизором на страже бюджета
Если вы на пороге «глобального приобретения» — покупки коттеджа, или планируете строительство загородного дома, тепловизионное обследование строения для проверки качества выполненных работ будет не просто желательной, а весьма необходимой процедурой.
Почему? Посудите сами, современное строительство – это обилие новых технологий и материалов, позволяющее дизайнерам и мастерам воплощать в жизнь самые невероятные «архитектурные формы», возводить здания все быстрее и быстрее. Но далеко не все «трендовые» материалы обладают хорошим качеством, а специалисты зачастую заботятся лишь о презентабельности своих трудов, напрочь забывая о вопросах температурного комфорта и энергосбережения. И в итоге получается, что дом красив, но малопригоден для жизни.
Заказывайте тепловизионную диагностику только у проверенных фирм и специалистов, поскольку недостоверные результаты обследования полностью обесценивают весь смысл мероприятия
Тепловизионное обследование ограждающих конструкций загородного дома – услуга недешевая, но окупаемая на все 100. Если диагностика будет произведения сразу после постройки дома, до старта внутренней отделки, то все возможные дефекты будет выявлены своевременно, и не придется тратиться на внеплановую переделку, перепланировку холодных помещений. При покупке уже готового коттеджа тепловизор убережет вас от невыгодной сделки или позволит поднять вопрос о скидке.
Удивительно, но в наше «продвинутое» время очень малый процент собственников осведомлен о возможностях и преимуществах тепловизионной диагностики дома. Уверенные в своем профессионализме строители зачастую сами рекомендуют клиентам провести такой контроль, а вот недобросовестные о таком тесте предпочитают помалкивать.
Для чего требуется анализ тепла и использование пирометра
Большим преимуществом устройства станет наглядность проблемы – не придется определять места утечек тепла наобум. Кроме того, результаты мгновенны и точны. Они позволяют определить рациональное количество теплоизоляции, если объект еще строится и показать проблемы готового дома. Благодаря работе тепловизора, владелец получает:
- Полный энергетический аудит здания, раскрывающий проблемы там, где обычным методом их не установить.
- Четкое планирование предстоящей работы.
- Экономию на расход теплоизолирующих материалов, так как ни придется обрабатывать весь дом.
- В случае покупки готового жилья, прибор определит его пригодность для постоянного времяпрепровождения, то есть «посоветует» приобретать либо нет.
Это, несомненно, выгодная услуга. Кроме того, делают тепловизор своими руками из фотоаппарата, тем самым экономя на приглашении специалистов. Как, об этом ниже.
Влияние атмосферы при регистрации ИК-изображений, метеоусловий и дистанции. Выбор критерия определения и классификации дефектов

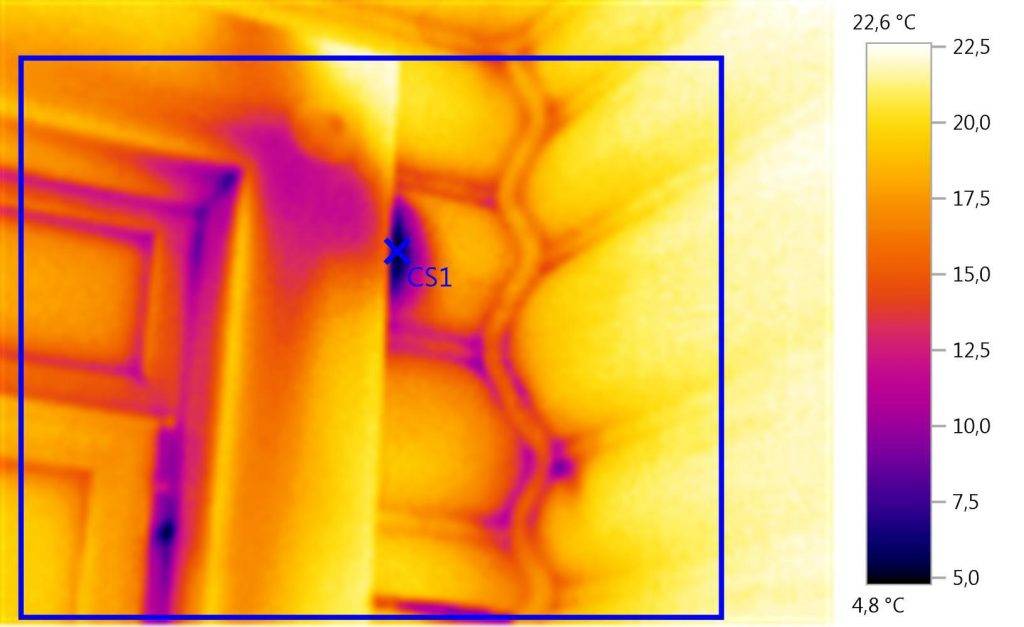

Как известно, термограмма представляет собой условное цветное изображение фрагмента температурного поля поверхности здания. В левой части термограммы обычно приведена цвето-температурная шкала, характеризующая диапазон измеренных температур и соотношение температура – цвет. Например, если на шкале приведено 20 цветов (т. е. мы имеем 20 изотерм), а диапазон измеряемых температур установлен от 0 до 10 °С, это означает, что каждому цвету соответствует перепад температур в 0,5 °С.
В процессе обработки на зарегистрированных термограммах указывается средняя температура характерных зон конструкций и зон дефектов, в таблицах к термограмме приводятся величина перепада температуры поверхности стены или окна в зонах по отношению к наружному воздуху (превышение температуры). Как известно, величина перепада температур прямо пропорциональна тепловому потоку с поверхности ограждающей конструкции. Величина пропорциональности называется коэффициентом теплоотдачи поверхности (а) . Учитывая вышесказанное, введём понятие критерия дефектности, то есть какие, по нашему мнению, тепловые зоны можно отнести к аномальным и с каким перепадом температур они могут считаться дефектными.
Под дефектом нами понимается такой участок поверхности, на котором превышение температуры в 1,5 раза выше зарегистрированного в среднем по стене или аналогичного участка по благополучной области конструкции. То есть тепловой поток в области дефекта более чем в 1,5 раза выше среднего. Если мы обратимся к литературе, то такой же примерно подход к выбору критерия дефектности описан в . В результате анализа термограмм и работы с технической документацией на здание определяются дефекты конструкций. Например, это могут быть дефекты в укладке теплоизоляции стен, брак в герметизации панельных стыков, трещины стен, вызывающие инфильтрацию воздуха, негерметичные примыкания дверных и оконных коробок и т. п.
На точность измерений и достоверность полученных результатов влияют:
- ветер и его направление. При скорости ветра уже 5 м/с превышения температуры наружных поверхностей уменьшаются в 2 раза ;
- температурный напор здания, (рекомендуемый перепад температур не менее 15 °С);
- дистанция до обследуемой поверхности. Здесь возникает два аспекта проблемы:, с ростом дистанции падает пространственное разрешение, а, начиная с 50 метров, существенным становится влияние атмосферы на ослабление тепловизионного сигнала, особенно в диапазоне 3-5 мкм;
- наличие паразитных засветок от солнца и других источников тепла, или, например, переотражение от соседних зданий или угловых фасадов.
Обычно результаты тепловизионных измерений оформляются в виде отдельного параграфа энергетического обследования, включающего в себя протокол измерений , заключение и приложения (цветные термограммы). На каждой странице к термограмме необходимо прилагать электронное фото фрагмента здания с указанием местоположения термограммы. Удобно использовать архивную тепловизионную информацию в электронном виде для сравнения теплотехнических характеристик ограждающих конструкций зданий до и после ремонта, в разных по времени отопительных сезонах.
Как выбрать тепловизор
Тепловизор — верный помощник инженеров стройконтроля, специалистов по техническому обследованию и энергоаудиторов. Он помогает определить качество теплоизоляции, обнаружить мостики холода, проверить работу отопительных приборов и т.д. Но иногда тепловизор трудно выбрать: нужно знать, какие функции точно не пригодятся, чтобы не переплатить за него.
Например, чтобы обследовать стены частных домов, подойдет тепловизор до 200 тысяч рублей. На более крупных объектах — общественные и промышленные здания — функциональности бюджетных приборов будет недостаточно. Здесь ценник варьируется от 200 тысяч до 2 млн рублей.
6 шагов по выбору строительного тепловизора
Шаг 1. Выберите разрешение детектора.
Шаг 2. Выберите разрешение экрана.
Шаг 3. Выберите тепловую чувствительность.
Шаг 4. Выберите погрешность измерения температуры.
Шаг 5. Выберите необходимые функции.
Шаг 6.Выберите ценовую категорию.
| Разрешение детектора, пикселей | меньше 320х240 | Идеально для: близкого осмотра теплоизоляции стен и инженерных коммуникаций внутри и снаружи частных домов и небольших зданий для определения качества выполненных работ (частная практика). |
| 320х240 | Идеально для: обследования нарушений теплоизоляции зданий, кроме больших объектов вроде промзданий или ЛЭП. Для составления официальных отчётов и заключений. | |
| больше 320х240 |
Идеально для: обследования конструкций и оборудований крупных инженерных сооружений (промздания, ЛЭП, АЭС) на безопасном расстоянии. Для составления официальных отчётов и заключений. | |
| Разрешение экрана, пикселей | меньше 640х480 | Идеально для: быстрого осмотра стен, стыков конструкций и отопительных приборов. |
| 640х480 и выше | Идеально для: комплексного обследования любых типов зданий и сооружений. | |
| Тепловая чувствительность (NETD), °C | >0,6 | Идеально для: разницы температур наружного и внутреннего воздуха не менее 20°C. |
| ≤0,6 | Идеально для: разницы температур наружного и внутреннего воздуха 5-10°C и выше. | |
| Погрешность измерения температуры | выше 2 °C или 2% | Идеально для: проведения осмотров частных домов и гражданских зданий без детальной обработки результатов. |
| ниже 2 °C или 2% | Идеально для: необходимости составить официальные акты или отчёты по результатам обследования любых зданий. | |
| Функциональность программной начинки | Функция «Картинка в картинке» | Идеально для: составления качественного отчёта и наглядной демонстрации заказчику проблемных мест. |
| Функция видеоизмерения | Идеально для: повышения скорости обработки результатов и качества отчёта. | |
| Функция голосового сопровождения | Идеально для: тех, кто профессионально занимается тепловизионным обследованием и у кого нет времени записывать важные моменты в блокнот. | |
| Цена, тыс. руб | до 250 |
Идеально для: тех, кто предлагает услуги по обследованию коттеджей и частных домов. |
| 250-700 |
Идеально для: юридических лиц с допуском СРО, которые проводят тепловизионные обследования частных и многоквартирных домов, офисных и торговых зданий. | |
| больше 700 | Идеально для: крупных специализированных организаций, которые проводят обследования промышленных и гражданских зданий большой площади и высокого уровня ответственности. |
*Детектор — устройство наподобие объектива фотоаппарата, захватывающее изображение. Чем выше его разрешение, тем качественнее будет картинка.
На рынке можно выделить несколько групп производителей: китайские, российские и западные. Первые отличаются низкой ценой, но специалисты жалуются на высокие погрешности прибора при определении температур. Российские модели отстают в технологичности от западных, но стоят дешевле: они подойдут для обследования частных домов. Нишу тепловизоров на нашем рынке почти полностью занимают европейские и американские производители: Fluke, Flir, Testo и другие.
Цена и стоимость работ
Цена тепловизионного обследование дома определяется сметным расчётом, основанном на базовом прайс-листе предприятия, с учётом корректирующих индексов, на величину которых влияет ряд факторов:
- Расположение объекта.
- Общая площадь здания.
- Количество наружных стен.
- Сложность устройства кровельного пирога.
- Тип системы отопления.
- Тип ограждающих конструкций.
- Год постройки сооружения.
- Другие пункты, указанные в ТЗ, влияющие на объём работ.
Минимальная стоимость тепловизионного контроля параметров внутреннего воздуха и теплопотерь в частном жилом доме составляет от 10 тыс. руб. с составлением технического отчёта.
Правила применения тепловизора
Главная задача тепловизионного обследования – безошибочно выявить потери тепла и дефекты в работе инженерных систем, а также обнаружить возможные слабые места жилого объекта на этапе строительства.
Тепловизионная диагностика зданий включает:
- обследование в длинноволновой ИК-области спектра в диапазоне 8-15 мкм;
- построение температурной карты исследуемых предметов и поверхностей;
- мониторинг динамики тепловых процессов;
- точный расчет тепловых потоков.
Проверку жилого объекта выполняют как снаружи, так и внутри здания. В первом случае инфракрасная съемка позволяет обнаружить грубые дефекты инфильтрации воздушных потоков через ограждающие конструкции дома и дефекты теплоизоляции. Во втором — выявить ошибки в функционировании отопительной системы и сети электроснабжения.
Проводить тепловизионную диагностику лучше в холодную пору, когда разница температурных показателей на улице и в доме составляет больше 10 градусов по шкале Цельсия
Чем выше перепад температур, тем точнее результаты проверки. Кроме того, чтобы получить корректные данные, обследуемый жилой объект должен бесперебойно отапливаться не меньше 2-х суток. В летний период обследовать здание тепловизором практически бесполезно из-за минимальной разницы температур.
Проверка зданий приемниками теплового излучения показывает распределение температурных полей по поверхностям предметов или конструкций в конкретный момент времени. Поэтому проведение съемки инфракрасной камерой сильно зависит от ряда условий, соблюдение которых критично для получения корректных результатов.
На работу прибора влияет сильный ветер, солнце и дождь. Под их воздействием дом будет охлаждаться или нагреваться, а значит проверку можно считать неэффективной. Обследуемые конструкции и поверхности не должны находиться в зоне попадания ярких прямых лучей солнца или отраженного излучения в течение 10-12 часов до старта тепловизионной диагностики.
Дверные и оконные блоки рекомендовано сохранять в фиксированном положении 12 часов перед съемкой инфракрасной камерой и в процессе проверки здания.
До начала обследования дома на устройстве необходимо выставить базовые настройки, а именно:
- установить нижний и верхний предел температуры;
- настроить диапазон тепловизионной съемки;
- выбрать уровень интенсивности.
Другие показатели регулируют в зависимости от типа теплоизоляции, материалов стен и перекрытий. Энергоаудит частного дома начинают с проверки фундамента, фасада и крыши здания.
На этом этапе очень важно провести тщательную диагностику, поскольку участки на одной плоскости значительно отличаются и приемники теплового излучения обязательно это покажут. После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания
Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания. Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем
Съемку проводят в направлении от оконных блоков к дверям, неспешно исследуя все технологические проемы и стены. При этом двери между комнатами оставляют открытыми, чтобы стабилизировать потоки нагретого воздуха и свести к минимуму вероятность погрешностей при измерениях.
Стены на время внутренней термографии здания необходимо освободить от ковров и картин, отслоившихся старых обоев и прочих предметов, которые препятствуют прямой видимости исследуемого объекта.
Дома, оснащенные радиаторами отопления, принято снимать только с внешней стороны. Диагностику фасадов проводят при благоприятных погодных условиях – отсутствии влажного тумана, задымленности, атмосферных осадков.
Мобильный тепловизор для смартфона – стоит ли ему доверять
Сравнительно недавно появился новый вид подобного оборудования – тепловизор для смартфона, который подключается к гаджету через гнездо сопряжения (microUSB). Разберёмся, так ли точна информация, получаемая через такой прибор. Сегодня производитель предлагает два вида мобильных тепловизионных устройств – совместимых с системой «Android» и программным обеспечением «IOS». Рассмотрим, какими функциями они снабжены.
Мобильный тепловизор на «Android»
Устройство «FlirOne» для смартфонов на базе «IOS»
Тепловизоры для смартфона на базе «Android» и «IOS»: преимущества, недостатки, особенности
Как и для «IOS», для «Android» подобные приспособления выпускает фирма «Seek Thermal». Разница лишь в моделях, хотя можно воспользоваться и переходником. Существует ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги
Также важно, что тепловизор для смартфона «Seek Thermal» берёт питание от батареи смартфона, не нагружая её при этом. У оппонента в этом смысле дела не так хороши. Встроенная батарея заряжается через USB
Полного заряда хватает лишь на час работы. Разрешение наиболее дешёвых моделей обоих производителей (порядка 19 000 руб.) неплохое. Оно составляет 206×156 пикселей. Неплохо для такой малютки!
Встроенная батарея заряжается через USB. Полного заряда хватает лишь на час работы. Разрешение наиболее дешёвых моделей обоих производителей (порядка 19 000 руб.) неплохое. Оно составляет 206×156 пикселей. Неплохо для такой малютки!

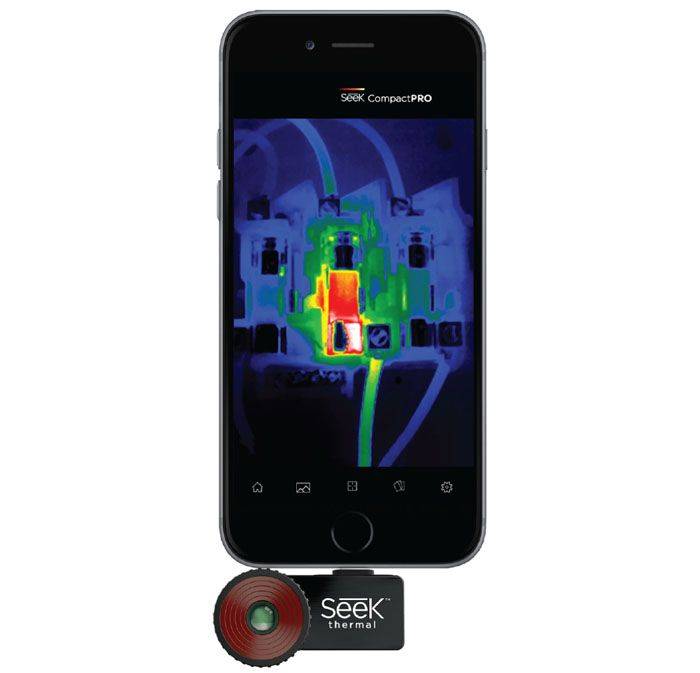

Тепловизор для смартфона «Seek Thermal» можно использовать для «IOS» и «Android», используя переходник
Тепловизоры для смартфонов на базе «IOS»: отличия
Разница между этими тепловизорами в штекере, посредством которого производится коммутация, и форме (внешнем виде). Всё остальное совершенно идентично.
Как работать?
Специалисты утверждают, что для работы с тепловизором необходимы определённые навыки и знания. В неумелых руках, даже самый сложный и качественный прибор не сможет дать качественный результат. Для определённых видов работ выбирают конкретную модель устройства. Что необходимо сделать, наблюдать или измерить какие-либо показатели.
Прежде чем начать работать с тепловизором, необходимо провести калибровку. Это делается в лабораторных условиях. Вместе с прибором, приобретённым в магазине, выдаётся сертификат, который свидетельствует, что он прошёл проверку.
- Открывают линзу, как у фотоаппарата, проводят обзор; измеряют температуру в точках помещения, в которых она наиболее стабильна. Эти точки будут основой для вычислений.
- Измеряют температуру внутри дома и снаружи. Фиксируют влажность воздуха, силу и направление ветра.
- В дальнейшем проводится съёмка объекта.
- Если необходимо изучить трещину на поверхности или предполагаемый мостик холода, то прибор удерживают на расстоянии не более 25 см от объекта. Это позволит получить более чёткую картинку и произвести точные вычисления.
Изображение можно увидеть сразу на экране. Вычислительные данные по теплопотерям производят с помощью компьютерных программ. Обследование дома занимает много времени, до 5 ч. Бытовые устройства используют для выявления утечки на небольшом участке. Много времени это не занимает. С их помощью можно определить мостики холода в определённом помещении или неполадки в проводке. Для более тщательного обследования нужно время.
Настройка тепловизора до начала обследования здания
Настраиваем оборудование базовыми настройками:
- Установка для верхнего и нижнего предела температуры.
- Настройка диапазона термозахвата.
- Выбор уровня тепловой защиты (иногда называют “интенсивность” и “отличие”).
Остальные настройки необходимо производить в соответствии материалов стен и типа теплоизоляции. Тепловизор позволяет произвести массу дополнительных настроек, которые желательно все изучить. После качественной настройки ИК-камерой легко выявить общие тепловые мосты, такие как крепежные шпильки утеплителя или плохой теплоизоляционный слой каркасных соединений сандвич панелей. Хорошо настроенный тепловизор покажет все пустоты теплоизоляции. После тепловизионного обследования внешней стороны здания, специалист термографии обычно сразу переходит вовнутрь помещения. Здесь выявляются до 90% всех строительных и отделочных дефектов. Как и в случае наружного осмотра, идея заключается в сканировании дефектов поверхности. После первоначальной проверки, большинство термографистов проветривают помещение, чтобы сбросить внутреннее давление. Вентиляционным сквозняком увеличивается расход воздуха и его утечки из здания через трещины в стенах, полах и потолках. Таким образом, воздух иной температуры скапливается в области трещин, создавая видимые перья в тепловых изображениях.
