Устройство и изготовление своими руками теплового насоса воздух-вода

Тепловой насос Cooper&Hunter ARCTIC Inverter

Купить настенный тепловой насос воздух-воздух серии ARCTIC Inverter — это значит обеспечить отопление дома для дачного сезона и регулярных зимних заездов.

Серия ARCTIC Inverter WiFi Long Distance — работа на тепло до -25°C – бытовой тепловой насос. Адаптирован для работы на тепло в северных странах.

Увеличенный двухрядный теплообменник. Специальный алгоритм работы, обеспечивающий стабильную и эффективную работу при отрицательных температурах на улице.

Интеллектуальная система размораживания — начало и завершение процесса размораживания происходит по температурным датчикам.

Описание серии ARCTIC Inverter

• класс А+++,
• температурный диапазон эффективной работы от — 15°С до + 48°С на охлаждение, от -25°С до +24°С на обогрев,
• инверторный компрессор по технологии DAIKIN,
• бесперебойная работа в диапазоне 96В-260В,
• инновационный, малогабаритный трансформатор,
• премиальная комплектация GENERATION IV,
• Noise Analysis technology — почти бесшумная работа блоков,
• технология G-matrix — плавная и стабильная работа на сверхнизких частотах,
• фильтр Холодная плазма
• функция «+8°C». Wi-Fi модуль для управления через смартфон/планшет.

Инструкция к серии ARCTIC

Руководство по эксплуатации тепловых насосов Cooper & Hunter серии ARCTIC (.pdf 1,8 МБ). Распечатайте себе и сохраните.

прайс на тепловые насосы серии ARCTIC в спб

Модель	Площадь помещения, м2	Производительность, кВт	Потребление электроэнергии, кВт	Цена, руб
холод	тепло	холод	тепло
CH-S09FTXLA-NG	до 25	2,60 (0,44-3,26)	2,80 (0,44-4,20)	0,59 (0,20-1,35)	0,61 (0,20-1,45)	51245
CH-S12FTXLA-NG	до 35	3,50 (0,60-4,05)	3,67 (0,60-5,25)	0,80 (0,22-1,45)	0,80 (0,22-1,45)	54725
CH-S18FTXLA-NG	до 55	5,13 (1,05-6,50)	5,275 (1,00-7,00)	1,28 (0,36-2,50)	1,28 (0,36-2,50)	82715
CH-S24FTXLA-NG	до 70	6,70 (1,50-7,00)	7,25 (1,20-7,80)	1,56 (0,35-2,50)	1,56 (0,35-2,50)	9426

Плюсы и минусы

К преимуществам применения теплонасоса можно отнести:

1. Возможность применения в отдалённых посёлках, где нет газопровода.
2. Экономичное расходование электроэнергии только на работу самого насоса. Затраты значительно ниже, чем при использовании электроприборов для отопления помещения. Тепловой насос потребляет энергии не больше, чем бытовой холодильник.
3. Способность использования в качестве источника энергии дизельного генератора и солнечных батарей. То есть при аварийном отключении электроэнергии обогрев дома не прекратится.
4. Автономность системы, в которую не нужно доливать воду и контролировать работу.
5. Экологичность установки. В процессе работы насоса не образуются газы, и нет выбросов в атмосферу.
6. Безопасность работы. Система не перегревается.
7. Универсальность. Можно установить теплонасос, работающий на нагрев и охлаждение.
8. Долговечность эксплуатации. Компрессор требует замены один раз в 15 – 20 лет.
9. Освобождение помещения, которое предназначалось под котельную. Кроме того, нет необходимости приобретать и хранить твёрдое топливо.

Недостатки тепловых насосов:

1. Установка стоит дорого, хотя и окупается в течение пяти лет;
2. В северных районах понадобится использование дополнительных отопительных приборов;
3. Грунтовая установка хоть и незначительно, но нарушает экосистему участка: использовать территорию для сада или огорода не получится, она будет пустовать.

Принцип действия

Название «тепловой насос» характеризует работу данного устройства максимально точно.

Действительно, этот агрегат цикл за циклом как бы выкачивает тепловую энергию, причем извлекаться она может из довольно холодной по нашим меркам среды, которая называется низкопотенциальным источником.

Под этим термином обычно подразумевают грунт на глубине более 2-х метров, прохладный зимний воздух и даже укрытый ледяной коркой водоем.

Рассмотрим работу этого технического чуда поэтапно:

1. В среду-источник помещается контур из труб, по которому циркулирует антифриз или раствор соли. За время обхода контура теплоносителю сообщается температура примерно в +5 – +7 градусов.
2. Далее теплоноситель поступает к испарителю ТН, в котором находится особое вещество – хладагент. Чаще всего в этом качестве выступает фреон. За счет теплообмена хладагент нагревается до тех же +5 – +7 градусов. При этом он переходит в газообразное состояние, поскольку закипает при температуре около -10 градусов.
3. Теперь происходит самое интересное: хладагент перекачивается компрессором в конденсатор, где сжимается под большим давлением, вследствие чего его температура увеличивается до 70 – 80 градусов. Конденсатор омывается водой, циркулирующей в отопительной системе. Она нагревается, а затем передает тепловую энергию радиаторам.
4. Через редукционный клапан хладагент порциями сбрасывается в испаритель, где он расширяется и остывает. При этом его температура становится ниже исходных 5-ти градусов, ведь часть внутренней энергии была передана рабочей среде отопительного контура на предыдущем этапе. Снова происходит нагрев от контакта с рассолом, испарение, закачка компрессором в конденсатор – и так по кругу.

Принцип действия теплового насоса

Из вышеприведенного описания становится понятным, что для работы ТН необходимы два теплообменника: в одном происходит передача тепловой энергии от наружного контура хладагенту, в другом – от хладагента воздушной или жидкой среде внутри дома.

Центр тепловых насосов

Политика конфиденциальности и защиты информации.

Оставляя данные на сайте centertn.ru, Вы соглашаетесь с Политикой конфиденциальности и защиты информации.

Защита данных

Администрация сайта centertn.ru (далее Сайт) не может передать или раскрыть информацию, предоставленную пользователем (далее Пользователь) при регистрации и использовании функций сайта третьим лицам, кроме случаев, описанных законодательством страны, на территории которой пользователь ведет свою деятельность.

Получение персональной информации

Для коммуникации на сайте пользователь обязан внести некоторую персональную информацию. Для проверки предоставленных данных, сайт оставляет за собой право потребовать доказательства идентичности в онлайн или офлайн режимах.

Использование персональной информации

Сайт использует личную информацию Пользователя для обслуживания и для улучшения качества предоставляемых услуг. Часть персональной информации может быть предоставлена банку или платежной системе, в случае, если предоставление этой информации обусловлено процедурой перевода средств платежной системе, услугами которой Пользователь желает воспользоваться. Сайт прилагает все усилия для сбережения в сохранности личных данных Пользователя. Личная информация может быть раскрыта в случаях, описанных законодательством, либо когда администрация сочтет подобные действия необходимыми для соблюдения юридической процедуры, судебного распоряжения или легального процесса необходимого для работы Пользователя с Сайтом. В других случаях, ни при каких условиях, информация, которую Пользователь передает Сайту, не будет раскрыта третьим лицам.

Коммуникация

Пользователь имеет право в любой момент прекратить получение информационных бюллетеней, написав соответствующее письмо администрации сайта.

Ссылки

На сайте могут содержаться ссылки на другие сайты. Сайт не несет ответственности за содержание, качество и политику безопасности этих сайтов. Данное заявление о конфиденциальности относится только к информации, размещенной непосредственно на сайте centertn.ru.

Безопасность

Сайт обеспечивает безопасность учетной записи Пользователя от несанкционированного доступа.

Уведомления об изменениях

Сайт оставляет за собой право вносить изменения в Политику конфиденциальности без дополнительных уведомлений. Нововведения вступают в силу с момента их опубликования. Пользователи могут отслеживать изменения в Политике конфиденциальности самостоятельно.

Тепловые насосы типа «воздух – вода», «воздух – воздух»

Тепловой насос типа «воздух – воздух» и «воздух – вода» схожи по принципу работы с кондиционерами. Они стоят дешевле, но проигрывают другим видам насосов по универсальности, применяясь преимущественно для нагревания горячей воды.

Такие устройства имеют два варианта исполнения:

1. Сплит система состоит из двух блоков, соединенных инженерными коммуникациями. В состав наружного входят мощный вентилятор и испаритель, а внутренний содержит конденсатор и автоматику. При этом компрессор может располагаться как во внутреннем блоке, так и в наружном, чтобы избежать шума в помещении.
2. В моно системе все элементы собираются в одном корпусе и монтируются либо в доме, соединяясь с улицей гибким воздуховодом, либо снаружи.

Другие виды тепловых насосов

Кроме тепловых насосов, в которых используется тепловая энергия грунта и воды существуют конструкции, в которых используется энергия окружающего воздуха. В принципе, они отличаются тем, что в них отсутствует внешний контур (трубопровод), а роль теплоносителя в испарителе выполняет наружный воздух, нагнетаемый вентилятором. По такому принципу работают сплит-системы — кондиционеры, которые могут работать не только на охлаждение, но и нагрев помещения. Преимуществом таких систем является то, что нет необходимости устраивать внешний контур из трубопровода и укладывать его в грунт, скважину или водоем. Главным же недостатком является невозможность использования при температуре воздуха ниже 0ºС.

Алгоритм изготовления своими руками

Правила изготовления агрегата:

• Определитесь с источником, от которого будет работать контур отопления. В областях с суровым климатом советуют использовать источники, расположенные под землей, в регионах с теплым климатом энергию можно получать из воздуха.
• Выполните расчет мощности агрегата. Она зависит от качества утепления дома. Если здание не обшито утеплителем, то рекомендуемая мощность прибора — 70 Вт/м 2 . Только такой агрегат создаст комфортный микроклимат внутри здания. Для домов, утепленных современным материалом, подойдет мощность в 45 Вт/м 2 . В здании, утепленном по специальной технологии, не используется мощный агрегат. Рекомендуют брать мощность в 25 Вт/м 2 . Если мощность увеличить, то внутри помещения будет слишком высокая температура.
• Подготовьте основное и дополнительное оборудование.
• Выполните монтаж узлов и сборку системы. После этого подключите ее к источнику.

Самостоятельное изготовление устройства

Обзор вариантов устройства насоса Френетта позволяет понять, что принципы его работы с той или иной долей эффективности могут быть использованы в конструкциях различного типа и вида. Основная идея остается прежней: узкое пространство между элементами из металла, заполненное маслом, и вращение с помощью электродвигателя.

На схеме представлен вариант теплового насоса Френетта, который обычно используется для самостоятельного изготовления устройства. Основа конструкции – металлические диски, разделенные гайками (+)

Чтобы изготовить такое устройство надо подготовить необходимые материалы:

• полый цилиндр из металла;
• набор одинаковых стальных дисков с отверстием по центру;
• набор гаек высотой 6 мм;
• стальной стержень с резьбой:
• электродвигатель с удлиненным валом;
• подшипник;
• радиатор отопления;
• соединительные трубы.

Размеры насоса могут быть больше или меньше. Но расстояние между дисками следует выдержать точно – 6 мм. В качестве разделителей используются стандартные гайки, а стальной стержень является центром конструкции.

Его толщина должна соответствовать диаметру гайки. Если стержня с резьбой под рукой не оказалось, ее придется просто нарезать.

Металлические диски для теплового насоса Френетта должны быть чуть меньше диаметра цилиндрического корпуса, чтобы обеспечить свободное вращение и борлее эффективный нагрев теплоносителя

Очевидно, что и отверстие в дисках должно быть таким, чтобы их можно было свободно надеть на осевой стержень. Наружный диаметр дисков должен быть меньше корпуса на несколько миллиметров. Если готовых элементов под рукой не оказалось, диски вырезают самостоятельно из листового металла или поручают эту работу токарю.

Стальные диски для теплового насоса Френетта можно вырезать в домашних условиях, если в наличии имеется подходящее оборудование

Цилиндрический корпус можно сделать из старой металлической емкости подходящей конфигурации или же сварить из металла. Подойдет и обрезок широкой металлической трубы.

К торцам цилиндра приваривают стенки. Корпус должен быть герметичным, чтобы масло не протекало. В верхнем и нижнем торце корпуса следует сделать дополнительные отверстия: для входа и выхода труб отопления, ведущих к радиатору.

Разумеется, все места соединения труб следует загерметизировать. Для резьбовых соединений используют специальные уплотнители: ФУМ-ленту, лен и т.п. Если решено использовать полипропиленовые трубы, понадобятся специальные фитинги и, возможно, паяльник для монтажа таких труб.

Для работы насоса Френетта высокопроизводительный электродвигатель не нужен. Подойдет устройство, снятое со старой или сломанной бытовой техники, например, с обычного вентилятора.

Чтобы стержень вращался свободно, нужен подходящий подшипник стандартных размеров. Когда все элементы подготовлены, можно начинать сборку устройства. Сначала на нижнюю часть внутри корпуса устанавливают центральную ось с подшипником. Затем на ось навинчивают разделительную гайку, затем надевают диск, снова – гайку, снова – диск и т.д.

Диски с гайками чередуют до тех пор, пока корпус не будет заполнен доверху. Еще на этапе подготовки можно сделать предварительные расчеты по количеству необходимых дисков и гаек.

Нужно к толщине гайки (6 мм) прибавить толщину диска. Высоту корпуса разделить на эту цифру. Полученное число даст сведения о нужном количестве пар “гайка+диск”. Последней устанавливают гайку.

После того, как корпус заполнен этими подвижными элементами, его заполняют жидким маслом. Тип масла значения не имеет, можно взять минеральное, хлопковое, рапсовое или любое другое масло, которое хорошо переносит нагрев и не застывает. После этого конструкцию накрывают верхней крышкой и аккуратно ее заваривают.

К этому моменту трубы радиатора уже обычно присоединены к крышкам. Для удобства во время дальнейшего монтажа и обслуживания устройства на трубах можно поставить два запорных крана. Теперь к валу двигателя нужно присоединить ось теплового насоса.

Систему включают в сеть, проверяют наличие протечек, оценивают характеристики работы устройства.

Изготовленный своими руками тепловой насос Френетта можно подключить к обычному чугунному или биметаллическому радиатору, который обеспечит необходимый отопительный эффект

Если все сделано правильно, ось с дисками начнет раскручиваться, разогревая находящееся внутри устройства масло. Горячий теплоноситель станет перемещаться через верхнее отверстие по трубе в радиатор отопления. Остывшее масло будет возвращаться в корпус теплового насоса по нижней трубе для повторного нагрева.

Изготовление геотермальной установки

Изготовить геотермальную установку своими руками вполне возможно. При этом для обогрева жилища используется тепловая энергия земли. Конечно, это трудоемкий процесс, но и выгода при этом получается существенная.

Расчет контура и теплообменников насоса

Площадь контура для ТН составляется из расчета 30 м² на каждый киловатт. Для жилого помещения площадью 100 м² нужно около 8 киловатт/час энергии. Значит площадь контура будет составлять 240 м².

Теплообменник можно сделать из медной трубки. Температура на входе 60 градусов, на выходе 30 градусов, тепловая мощность 8 киловатт/час. Площадь теплового обмена должна быть 1,1 м². Медная трубка диаметром 10 миллиметров, коэффициент запаса 1,2.

Длина окружности в метрах: l = 10 × 3,14 / 1000 = 0,0314 м.

Количество медной трубки в метрах: L = 1,1 × 1,2 / 0,0314 = 42 м.

Необходимое оборудование и материалы

Во многом успех при изготовлении ТН зависит от степени подготовленности и знаний самого исполнителя, а также от наличия и качества всего необходимого для монтажа теплового насоса.

Перед началом работ нужно приобрести оборудование и материалы:

• компрессор;
• конденсатор;
• контроллер;
• полиэтиленовые фитинги, предназначенные для сборки коллекторов;
• труба на земляной контур;
• циркуляционные насосы;
• водопроводный шланг или труба ПНД;
• манометры, термометры;
• трубка медная диаметром 10 миллиметров;
• утеплитель для трубопроводов;
• комплект уплотнений для герметизации.

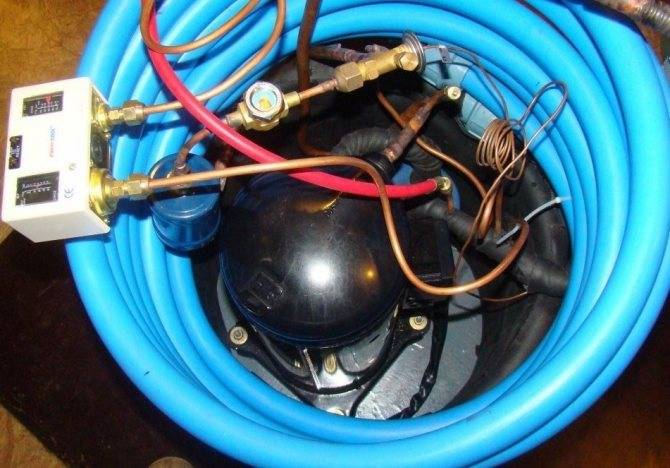

Как собрать теплообменный блок

Теплообменный блок состоит из двух составных частей. Испаритель нужно собрать по принципу «труба в трубе». Внутренняя медная трубка заполняется фреоном или другой быстро закипающей жидкостью. По наружной циркулирует вода из скважины.

Перед сборкой конденсатора необходимо медную трубку намотать в виде спирали и поместить в металлическую бочку емкостью не менее 0,2 м³. Медная трубка заполняется фреоном, а бочка с водой подключается к системе отопления дома.

Обустройство грунтового контура

Для того чтобы подготовить необходимую площадь для грунтового контура, требуется выполнить большой объем земляных работ, которые желательно проводить механизированным способом.

Можно использовать 2 метода:

1. При первом способе необходимо снять верхний слой грунта на глубину ниже его промерзания. На дно получившегося котлована уложить змейкой свободную часть наружной трубы испарителя и произвести рекультивацию почвы.

2. Во втором способе нужно сначала прокопать траншею по всей планируемой площади. В нее укладывается труба.

Затем нужно проверить герметичность всех соединений и заполнить трубу водой. Если протечек нет, можно засыпать конструкцию землей.

Заправка и первый запуск

После окончания монтажа необходимо заполнить систему хладагентом. Данную работу лучше всего поручить специалисту, потому что для заправки внутреннего контура фреоном применяются специальные приборы. При заполнении нужно замерить давление и температуру на входе компрессора и на выходе.

После окончания заправки нужно включить оба циркуляционных насоса на самую низкую скорость, затем запустить компрессор и контролировать работу всей системы по термометрам. При прогреве магистрали возможно обмерзание, но после полного прогрева системы обмерзание должно растаять.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

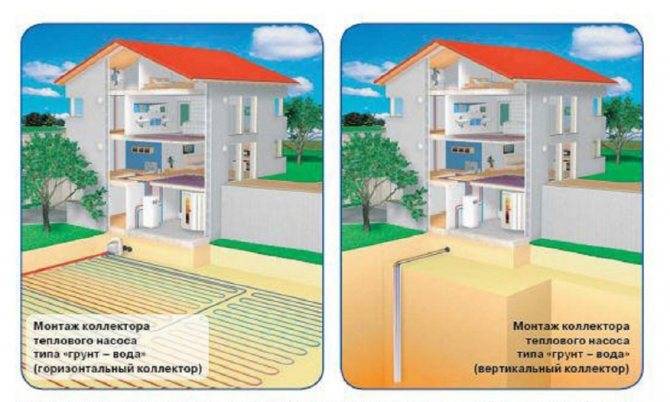

Способы размещения наружного контура

Существует несколько вариантов размещения наружного контура:

1. В грунте горизонтально: трубы укладываются «змейкой» с шагом около 1 м на глубине, превышающей глубину промерзания грунта. Длина контура определяется из расчета 20 – 30 Вт потребной тепловой мощности на 1 м.п. Устройство такого контура не потребует специальных навыков, но под него придется отвести довольно большой участок.
2. В грунте вертикально: трубы наружного контура помещают в скважины глубиной до 200 м. В этом случае с 1-го м.п. удается получить уже 50 Вт тепла. Построить вертикальный контур самостоятельно невозможно, придется приглашать бурильщиков. Но у него есть и преимущество: уходя вглубь, вы сэкономите изрядную часть собственной территории.
3. В водоеме: при наличии водоема – самый предпочтительный вариант, так как отпадает необходимость производства земляных работ. Трубы контура укладывают на дне спиралью и прижимают грузом. Производительность по теплу – около 30-40 Вт/м.п.
4. На воздухе: в этом случае, как уже говорилось, наружный контур вовсе отсутствует. Испаритель необходимо закрепить на улице, установив рядом с ним вентилятор.

Движение рабочей среды в наружном контуре обеспечивается циркуляционным насосом.

Отопление дома насосом воздух-вода

Примерно по подобной схеме выполнен монтаж теплового насоса в загородном доме нашего клиента. К слову сказать: работы нам было немного, так как система отопления уже была. Реализована на электрическом котле, уже выполнена разводка по всему дому. Оставалось выполнить:

• монтаж внешнего блока теплового насоса и гидромодуля внутри котельной;
• осуществить врезку в действующую систему отопления;
• провести настройку и пуск-наладку теплового насоса

А подобных домов — тысячи, в которых по причине отсутствия газа в качестве единственного источника тепла выступает электричество! Причём нет необходимости проведения каких-либо глобальных ремонтных работ или переделки всей системы. Полноценная система отопления дома тепловым насосом типа воздух-вода — это реальность, это недорого и отбивается примерно за 3 года эксплуатации!

В ваших силах снизить затраты на обогрев загородного дома в 3-4 раза за счёт использования теплового насоса воздух-вода. Мы готовы провести модернизацию вашей системы отопления и займёт это два всего дня!

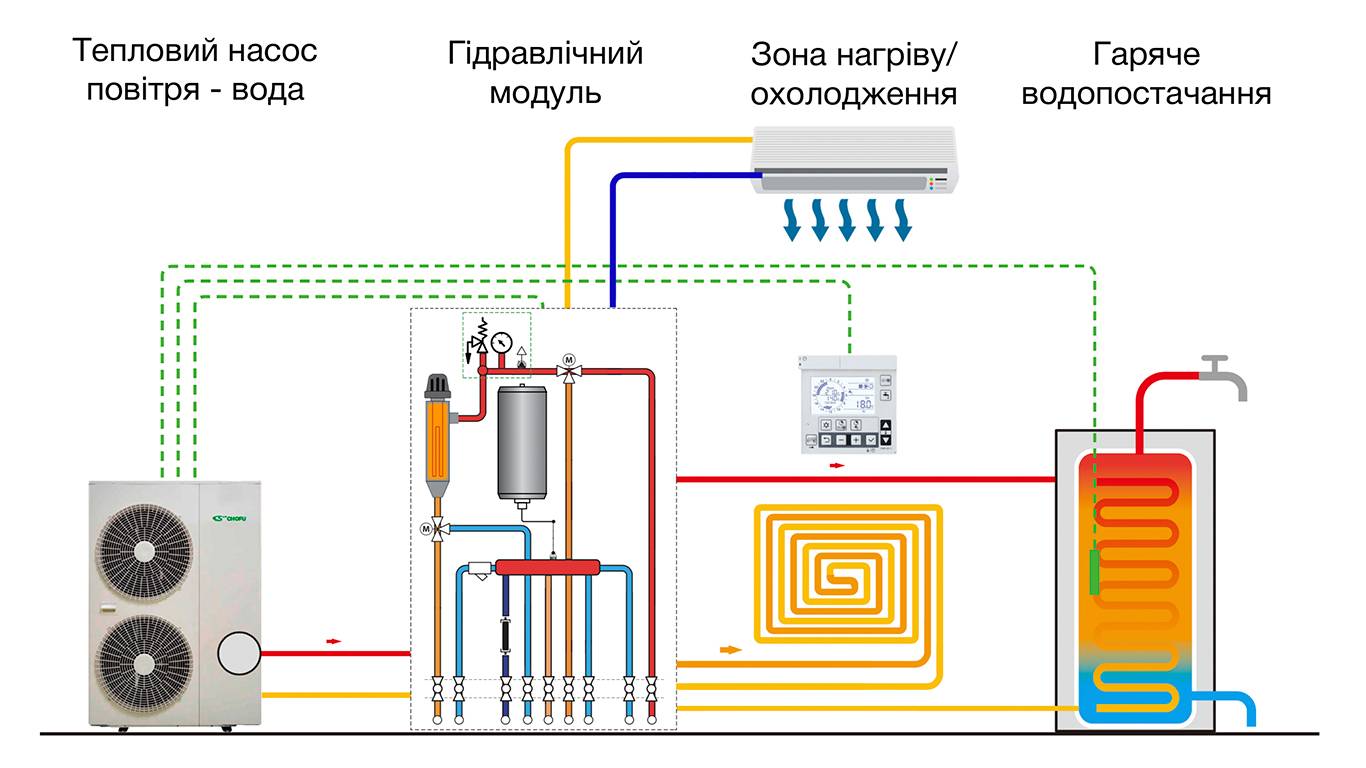

Схема отопления дома тепловым насосом воздух-вода

Схема модернизации отопления дома. Дело было за малым: интегрировать в действующую систему современный инверторный и экономичный тепловой насос

Тепловой насос CooperHunter UNITHERM

В качестве базы заказчик выбрал одну из лучших на сегодня модель, которая позволяет эффективно обогревать коттедж даже при снижении температуры воздуха до -30 градусов.

Подставка под внешний блок теплового насоса

Можно ли смонтировать на фасаде? Да. Если у вас каменный дом. Или хотя бы бревно или брус от 150 мм. В противном случае (в каркасниках это сплошь и рядом) может возникнуть резонанс и гул. Поэтому ставим на подставку. Варим сами. Данном случае она ещё и сложной формы.

Место установки внешнего блока CH-HP14SINM

С тыльной стороны дома. Свободный обдув внешнего блока со всех сторон для адекватного воздухообмена и выхода на заданные значения по эффективности извлечения низкопотенциального тепла

Коллектор системы отопления

У заказчика всё сделано просто, но по уму. Вот и простенький коллектор для распределения потоков теплоносителя по системе. Это его внешний вид до подключения теплового насоса

Установка гидромодуля

Именно этот блок имеет встроенный теплообменник, где и происходит передача тепла от фреона к этиленгликолю (как в нашем случае). Плюс — автоматика, система защиты, встроенные электрические тены (на случай снижения эффективности при суровых морозах и высокой тепловой нагрузке)

Внешний вид системы отопления

У нас в штате компании и автоматчики (в смысле сотрудники, отвечающие за пуск-наладку), и инженера-теплотехники, которые могут выполнить расчёт и провести комплектацию объекта в зависимости от параметров самого объекта

Автоматика теплового насоса

Чем отличается использование рядного внешнего теплообменника от подобного гидромодуля? Наличием уже готовых решений (с точки зрения управления и автоматизации), заканчивая надёжностью. Можно управлять удалённо (со смартфона), подключить к системе «умный дом». Отопление дома насосом воздух-вода — это просто, комфортно и недорого!

Запуск и сдача системы отопления тепловым насосом заказчику

Система запускается, выводится на рабочий режим, проверяются все режимы работы и после этого подписывается акт выполненных работ. Началась гарантия

Подключение теплового насоса в контур отопления дома

На фотографии видно, что изменения были минимальны. Это, конечно, частный случай и касается объектов, где уже выполнен монтаж системы отопления Если же у вас стадия строительства, начальная стадия ремонта и вы задумались о создании эффективной системы отопления — мы предложим вам множество вариантов. Штатные проектировщики выполнят проект отопления, который и ляжет в основу договора. Мы занимаемся не только update`ом существующих, но и проектированием и монтажом систем отопления загородных домов с ноля.

Вот модели серии UNITHERM — самые популярные и востребованные при создании современных, высокоэффективных систем отопления загородных домов:

Фотография	Модель	кВт	до «минус»	Цена *	Монтаж **
	CH-HP8.0SINK3	8,0	-30	460000 Р	16400 руб.
CH-HP10SINK3	9,2	-30	480000 Р	16400 руб.
	1ф	12,0	-30	руб.
CH-HP12SINM3 3ф	12,0	-30	552000 Р	16400 руб.
1ф	14,0	-30	руб.
CH-HP14SINM3 3ф	14,0	-30	593000 Р	20900 руб.
1ф	15,5	-30	руб.
3ф	15,5	-30	руб.

* На оборудование предоставляется скидка от цены сайта по итогам создания коммерческого предложения.

** Установка внешнего блока и гидромодуля. Подключение к действующей или монтаж создаваемой системы отопления по итогам коммерческого предложения.

Оставьте заявку менеджеру, уверены, что вы останетесь с нами!
