Особенности выбора и укладки теплых полов Devi

Основные особенности и разновидности технологии

Теплые электрические полы под плитку

Теплый пол — это современная технология, которая позволяет создать пол, в который встроены нагревательные элементы. Такая технология может использовать для обогрева комнаты в качестве как основного, так и запасного источника тепла (хотя на практике чаще всего применяется именно второй вариант). Теплый пол — это своеобразный «сэндвич», который состоит из нескольких слоев. Обычно таких слоев четыре — это непосредственно физический пол комнаты, слой теплоизолятора, нагревательный элемент и керамическая плитка.

При необходимости могут монтироваться вспомогательные системы — тонкий слой полиэтилена для защиты нагревательного элемента от клея, слой-стяжка на основе цемента и песка, армирующий металлический слой и другие. В зависимости от типа нагревателя различают следующие разновидности полов:

• Кабельные. В данном случае нагрев осуществляется за счет прохождения тока по электрическому кабелю, что приводит к его нагреву. Могут применяться резистивные и терморегулирующие кабели (количество токопроводящих жил тоже может быть разным). Кабель может крепиться на металлическую поверхность — в таком случае мы получим кабельные маты. Кабельная технология является простой и понятной, а стоят кабели очень дешево.
• Инфракрасные. В этой ситуации в качестве нагревающего элемента выступают карбоновые элементы, способные излучать инфракрасное излучение при прохождении через них электрического тока. Крепиться карбоновые элементы могут на маты или тонкую пленку. Эта технология является более оптимальной — она отличается более высоким КПД, реже выходит из строя, проще ставится и так далее. Однако стоят инфракрасные системы дороже, поэтому на практике их применяют не так уж и часто.

Для нагрева полов также применятся «водяная технология», когда пол прогревается с помощью горячей воды (она поступает туда из специального бойлера или «стояка» с горячей водой). Однако как показывает практика — электрическая технология является более надежной и оптимальной. Главный плюс — это более высокий КПД, что позволяет получить более качественный и надежный обогрев. К тому же маты и провода не так уж часто выходят из строя, тогда как вода должна поступать в специальный резервуар, который часто ломается и трескается.

Особенности теплых полов Devi

В торговую сеть поступают три разновидности:

• Devimat DSVF — классический, прочный вариант, производится с 1996 года, очень тонкий, с одножильным кабелем 2,5 мм, закреплен в самоклеющуюся сетку, используется только в помещениях, просто монтируется, мощность 150 Вт/м2. Два изоляционных слоя — внутренний и наружный. При монтаже не требуется стяжка большой толщины. В торговую сеть поступают комплекты для площади 0,5 — 10 м². Один квадратный метр стоит от 3800 рублей;
• Devimat DTIR — производится с 2013 года, мощность двужильного кабеля 4,5 мм — 137 Вт/м2, с двухслойной изоляцией PVC, используется как в жилых, так и в коммерческих помещениях. на лоджиях и балконах, при монтаже не требуется толстая стяжка. Сетка самоклеющаяся, стоимость квадратного метра — от 4200 рублей;
• Devimat DTIF — двужильный кабель 3 мм в двойной PVDF изоляции и со сплошным экраном, используется только внутри помещений, нет необходимости в толстой стяжке, сетка самоклеющаяся на основе нового клеевого состава, значительно увеличивающего адгезию, в торговую сеть поступают комплекты для площади 0,5 — 10 м².

Один из основных элементов «теплых полов» Devi — терморегулятор Devireg, способный самостоятельно определить моменты включения и выключения обогрева. В эти устройства встроен автономный источник питания, к ним можно подключить различные датчики температуры, имеется система защиты от детей, ограничитель максимальной и минимальной температуры. Информацию отображается на экране.

К преимуществам товаров от Деви пользователи относят:

• возможность сэкономить на электроэнергии благодаря термостатам;
• система отопления не занимает полезную площадь, что улучшает вид помещения;
• воздух в помещении прогревается равномерно;
• можно обогревать как отдельную зону, так и все помещение;
• можно включить отопление в то время, когда централизованная система отключена;
• систему в виде кабеля укладывают практически под любое половое покрытие;
• простой монтаж (не требуются специальные инструменты);
• минимальное обслуживание в процессе эксплуатации.

Пошаговая инструкция монтажа теплого пола с водяным подогревом

Монтаж тёплого пола с водяным подогревом сложнее, чем электрического пола

Особое внимание нужно уделить установке водопроводных труб, чтобы они не лопнули от перенапряжения и высокой температуры. Этот вид проигрывает электрическому, поскольку у него отсутствует возможность регулировать температуру. Вместе с тем он обеспечивает ровный прогрев всего помещения

Вместе с тем он обеспечивает ровный прогрев всего помещения.

Подготовка

Поверхность должна быть идеально ровной, чтобы проблем с монтажом не возникло. Это необходимо для хорошего прохода воды. Старое напольное покрытие и стяжку нужно удалить, то же самое касается системы гидроизоляции.

Подготовительные работы затрагивают следующие этапы:

1. Установка новой стяжки высотой 3-7 мм.
2. Система гидроизоляции. Подойдёт полиэтиленовая плёнка. Покройте пол демпферной лентой, сверху уложить утеплитель, чтобы предотвратить утечку тепла через нижнюю часть. Если водяной пол используется в качестве дополнительной системы отопления, будет достаточно пенофола.
3. В домах, расположенных на первом этаже или над неотапливаемыми помещениями лучше использовать керамзит.
4. Сверху укладывается армирующая сетка для закрепления стяжки.

Подключение

Подключение водонагревательных труб может происходить следующим образом:

• Улитка. Трубы укладываются по периметру помещения, сужаясь к центру и образуя так называемую улитку. Каждый ряд прокладывается теплоносителем. Способ подходит для смещения центра системы в центр комнаты в помещениях большой площади.

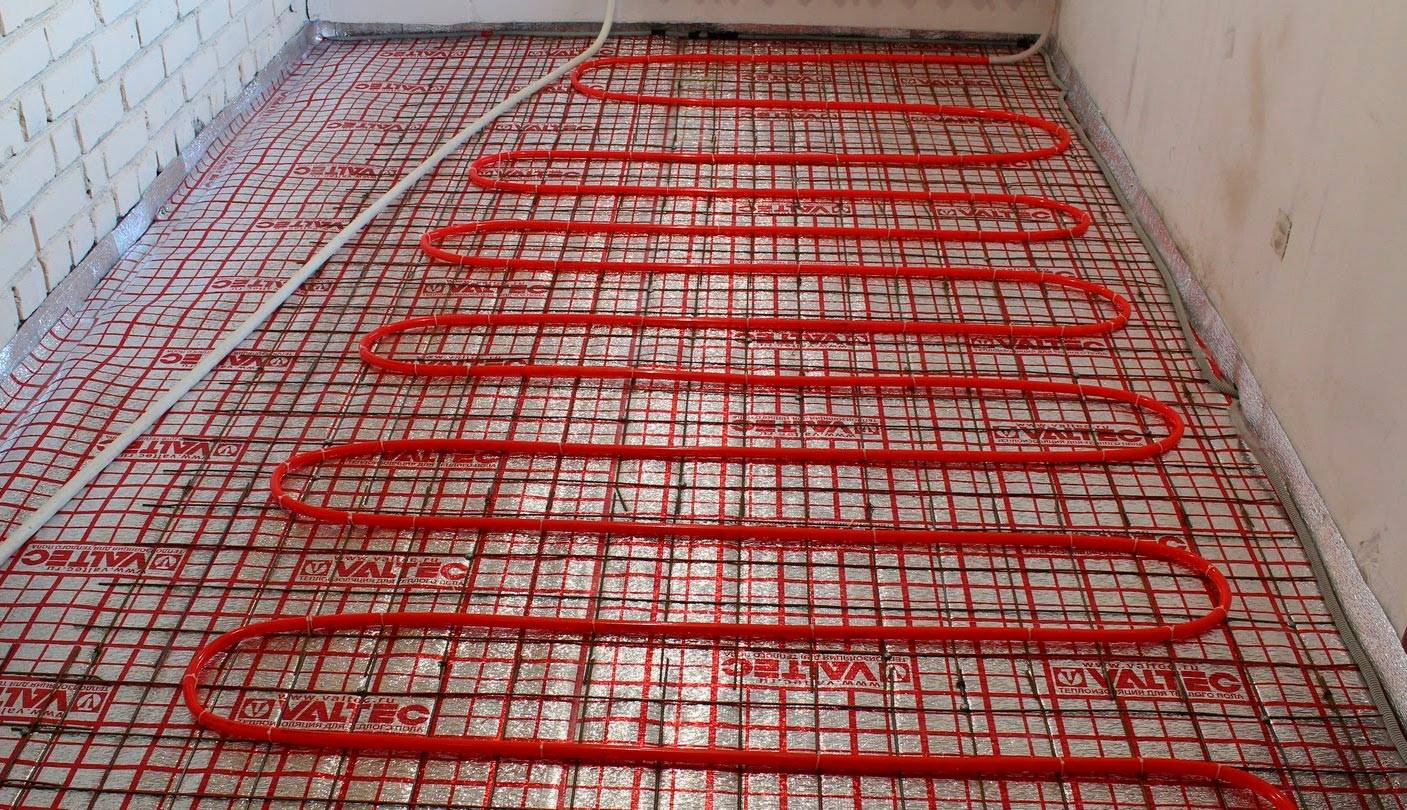

• Змейка. Труба устанавливается волнами: идёт вдоль наружной стены и в следующем ряду возвращается назад. Подходит для ванных небольшого размера.
• Меандр. Комбинированная схема, которая подходит для ванных стандартного размера. Петли змейки размещаются параллельно, что обеспечивает движение тёплого и охлаждённого теплоносителя по трубам.

Монтаж теплого водяного пола

Следующий этап – укладка трубопровода. Трубопровод крепится по обозначенной линии, на расстоянии около 1 метра. Если используется проволочный метод крепления, лучше оставлять достаточный зазор между рядами, в противном случае трубопровод может деформироваться уже через несколько лет. Починить его своими усилиями будет непросто.

Водонагревательные трубы устанавливаются одним из следующих способов:

• Стягивающий хомут из полиамида. Трубы быстро крепятся прямо к монтажной сетке.
• Фиксирующий трак подразумевает U-образную планку из ПВХ, ложится под трубы диаметром от 16 до 22 мм.
• Распределительная пластина из алюминия. Не подходит для плитки, используется только при укладке пола из дерева.
• Крепёжная стальная проволока.
• Маты из полистирола.
• Степлер и фиксаторы. Способ быстрой фиксации к системе теплоизоляции.

Стяжка

Для стяжки водяного пола используют:

• Смесь, хорошо проводящую тепло. Состав может быть самым разным.
• Классический бетон с добавлением пластификатора.

Высота стяжки – 3-7 мм. Закладывать стяжку нужно после полной укладки водопроводных труб под заданным давлением. В среднем бетонная стяжка сохнет от 25 до 30 дней.

Виды электрических теплых полов под плитку

На первом этапе выбора полов следует определиться, что нам необходимо? Это будет полноценный теплый пол, который способен заменить систему отопления или нам необходим всего лишь дополнительный подогрев для комфортного нахождения в комнате. Ведь от этого зависит тип теплых полов, который мы выберем.

Теплый пол в качестве основного вида отопления

Так как мы рассматриваем теплые полы электрические под плитку, то нам сразу придётся откинуть идею установки нагревательных кабелей. Ведь их монтаж возможет только в слое стяжки. Остаются варианты нагревательных матов, инфракрасного стержневого и пленочного теплого пола.

Давайте рассмотрим каждый из вариантов отдельно:

Начнем с нагревательных матов. В качестве нагревательного элемента в них выступает все тот же нагревательный кабель, только уменьшенного диаметра. Благодаря этому толщина мата колеблется в пределах 2,5 – 5 мм. Это позволяет укладывать его непосредственно в слой плиточного клея.

1. Кабель в таком мате уложен в специальную сетку, которая обеспечивает допустимые условия изгибания кабеля и препятствует его излому. За счет разрезания данной сетки можно выполнить настил мата по поверхности любой сложности.
2. Нагревательные маты могут быть двух видов – выполненные из одножильного и двухжильного кабеля. Второй вариант оставляет больше возможностей для маневра во время монтажа пола.

Стержневые инфракрасные теплые полы

Инфракрасные стержневые теплые полы изготовлены из специального углеродного покрытия. По форме такой теплый пол очень напоминает веревочную лестницу, из-за чего достаточно часто называется теплым полом лестничного типа. Шаг нагревательных элементов обычно около 10 см.

1. Монтаж такого теплого пола вполне возможно выполнить своими руками. Ведь для этого достаточно размотать конструкцию и уложить. В то же время если требуется изгибание такого теплого пола для придания формы комнаты, то выполнить такое достаточно сложно.

1. Дело в том, что пленочное покрытие имеет плохую адгезию даже со специальным плиточным клеем для теплого пола. В связи с этим укладка плитки непосредственно на пленку невозможна – плитка будет просто отслаиваться.
2. Инструкция по монтажу пленочных теплых полов предполагает применение специальной армирующей сетки. Причем сетка должна в обязательном порядке быть прибита к полу. Еще один вариант предполагает применение листов гипсокартона, которые укладывают поверх тёплого пола и уже на них укладывают плитку.

Монтаж пленочных теплых полов под плитку

Теплый пол в качестве дополнительного вида отопления

Но электрические теплые полы под плитку могут применяться и в качестве дополнительного обогрева. На эту роль хорошо подойдут все приведенные выше виды теплых полов, а также аморфно металлические ленты и капельные теплые полы.

• Наиболее широко применяются аморфно металлические ленты. Принцип их действия основан на применении быстрозамороженных металлов. Такие металлы имеют особые свойства, которые и нашли применение в системах отопления. Толщина такой ленты всего 20 – 25мкм.
• Монтаж такого теплого пола очень прост, энергопотребление ниже чем у других видов теплых полов, а структура позволяет применять практически для любых видов покрытий. Единственное почему он нами отнесен в качестве дополнительного вида отопления, это максимальная температура, которая редко превышает 40⁰С. Это обусловлено структурой материала.
• Для обогрева полов 40⁰С вполне достаточно и данный вид полов вполне можно применять в качестве основного обогрева. Но только в случае качественного утепления дома. В противном случае данной температуры будет мало.

Аморфно металлическая лента под плитку

• Последним видом являются капиллярные теплые полы. Их принцип действия основан на нагревании воды прокачиваемую через контур специальных труб малого диаметра. Благодаря этому суммарный объем воды в таком контуре не превышает 10 – 20 литров. Откуда и пошло название капиллярный теплый пол.
• Нагревательный блок и насос для прокачки воды устанавливается на стене. Конструктивно он выполнен в одном корпусе с терморегулятором. К нему же подключаются трубки теплых полов. Тепловая мощность таких устройств достаточно мала и для полноценного отопления их точно не хватит. А вот для создания комфортных условий вполне достаточно.

Обзор терморегуляторов производства Devi для тёплых полов

Терморегуляторы, управляющие тёплыми полами, работают в основном по одному принципу: срабатывание на включение и отключение нагревательного кабеля по датчику температуры.

Алгоритм срабатывания на включение тёплого пола у всех регуляторов такой: датчик, чувствуя понижение температуры на полу изменяет свое сопротивление, и когда температура пола опускается ниже установленного значения, термостат замыкает контакты включающего реле и начинает подавать питание 220В на греющий кабель тёплого пола, и этот греющий кабель, соответственно, нагревается, а вместе с ним греется и конструкция пола.

Датчик температуры пола под действием нагрева начинает изменять свое сопротивление в обратную сторону, и при достижении установленного в регуляторе температурного значения (т.е. при нагреве пола до определенной Вами в регуляторе температуры) подает команду на отключение реле. Теплый пол начинает остывать.

Цикл повторяется бесконечное число раз. Единственное отличие у программируемых регуляторов: они контролируют время суток и день недели, и если Вас и домочадцев нет дома или Вы спите, и регулятор об этом знает через установленные Вами настройки, то тёплый пол включаться не будет. Кроме того, в некоторых регуляторах есть встроенный датчик температуры воздуха.

Методика расчета энергозатрат по видам

Для определения количества потребляемого тока в электрических полах, существует несколько критериев:

• уровень теплоизоляции комнаты;
• толщина изделия;
• потери тепла.

Расчет расхода энергии, которая потребляется при обогреве, осуществляется с помощью формулы:

W=S×P×0.4 (S — площадь, P — мощность, 0.4 — коэффициент прогреваемой площади).

Расчет матов и электрических кабелей

Чтобы определить, сколько электроэнергии потребляет теплый пол, рекомендуется брать во внимание следующие факторы:

1. Отапливаемая площадь. В этом случае нужно учитывать свободное от мебели пространство. Как правило, показатель варьируется в пределах 12–15 м². Данная зона будет использоваться для прокладки мата или кабеля.
2. Специальный провод. Питательный элемент должен иметь мощность в пределах 2.2 кВт/ч. Такого показателя хватит для обогрева 15 м² комнаты. На отечественном рынке существует множество вариантов, мощность которых составляет 2.3 кВт и более. Подобные изделия не нужны для жилых помещений постсоветского пространства, так как провода не будут функционировать на всю мощь.
3. Постоянный обогрев кабеля. Это необходимо для поддержания соответствующей температуры в помещении. Кабель необходимо прогревать 20 минут каждый час.
4. Максимальная нагрузка. Электрические полы потребляют около 1950 Вт каждый час с учетом максимальной нагрузки. С таким показателем температурный режим может достичь 50 градусов. Однако нормой считается всего 25 °C. В случае максимальной нагрузки, расход энергии будет составлять 960 Вт.

Когда владелец жилища использует двухтарифный счетчик, платить за потребление энергии удастся гораздо меньше. Чтобы рассчитать расход потребляемой электроэнергии во время прокладки кабеля, необходимо посчитать длину изделия. Для этого следует применить калькулятор со следующей формулой:

L=I/a (I – длина кабеля, a — шаг между петлями).

Получить размер потребляемых ресурсов получится, умножив посчитанный параметр на мощность кабеля. В итоге отобразится расход на 1 м².

Расчет инфракрасных теплых полов

По расчетам выявить потребление электроэнергии в инфракрасных теплых полах, получится в том случае, если учесть уровень подготовки комнаты. Также немаловажную роль играет пленка и ее мощность. Если использовать оборудование в качестве дополнительного источника, показатель мощности электрического теплого пола составит 0.15 кВт, а если основного — 0.22 кВт.

Просмотреть расход электричества в теплых пленочных полах можно на примере помещения площадью 50 м². При этом мощность изделия составляет в пределах 0.15 кВт. Расчет осуществляется с помощью следующей формулы:

W=50×150×0.4=3000 Вт.

Готовый результат потребуется умножить на тарифный план жилого комплекса. Полученная цифра и будет конечным показателем, необходимым для месячной оплаты. Стоит заметить, что при использовании счетчика «Ночь-День», результат будет приблизительным. Если правильно осуществить планирование и прокладку, затраты удастся заметно уменьшить.

Кабельные системы тёплого пола Devi

Такие системы предполагают монтаж в труднодоступных местах, но и на остальных площадях зарекомендовали себя с хорошей стороны. Укладка кабеля считается немного более сложной, чем работа с матами, однако и стоимость их немного ниже.

Как устроены и по какому принципу работают кабельные системы тёплого пола

При монтаже, на черновой пол укладывается специальная фольга или металлическая сетка, которая препятствует распространению тепла вниз. После на неё укладывается прогревочный одно- или двужильный кабель. Питание подаётся на терморегулятор, на котором пользователем устанавливается необходимая температура. Далее питание поступает на кабель, который, нагреваясь, отдаёт тепло напольному покрытию. Таким образом, температура пола становится комфортной. Также часть тепла отдаётся и окружающему воздуху.

Тёплый пол сможет уложить любой мастер, даже без опытаФОТО: pol-inform.ru

Характеристики тёплых полов Devi

Эксплуатационные характеристики подобных систем будут завесить от выбранной модели кабеля. Рассмотрим несколько вариантов.

DEVI Deviflex DTIP-10 — это самый маломощный двужильный кабель из представленных на рынке моделей. В таблице ниже представлены некоторые параметры изделий из этой линейки.

Характеристики кабеля DEVI Deviflex DTIP-10ФОТО: otopleniye-sam.ruDEVI DEVIflex 10T (DTIP-10)

DEVI Deviflex DTIP-18 — ещё один из двужильных кабелей, имеющий немного большую мощность, нежели предыдущий. Вот его показатели.

Показатели кабеля DEVI Deviflex DTIP-18ФОТО: otopleniye-sam.ruDEVI DEVIflex 18T (DTIP-18)

Но не стоит забывать и об одножильных кабелях, среди которых следует отметить модель DSIG-20, температура нагрева этого проводника достигает 70ºС (у двужильных этот показатель равен 65ºС)

Характеристики одножильного нагревательного кабеля DSIG-20ФОТО: otopleniye-sam.ruDEVI DEVIbasic 20S (DSIG-20)

Натуральный камень

Инструкция укладки теплого пола под плитку

Каменная плитка также подходит для укладки на теплый пол. Однако для его приклеивания нужно подбирать специальные виды клея: эпоксидный, либо цементный с модифицирующими добавками. Такие смеси используются для затирания швов. Они обладают эластичностью, поэтому не деформируются в результате смещений, вызванных температурными передами. Слой клея должен быть тонким.

Как вариант, может использоваться ламинат. Он обладает достаточно плотной структурой, которая пропускает теплые воздушные потоки. Но есть один важный момент: укладывать покрытие можно только на абсолютно сухой пол. В противном случае, недосушенный пол передаст влагу покрытию, которое после высыхания начнет деформироваться и может потрескаться.

Линолеум не стоит укладывать на пол с обогревом. От высоких температур покрытие может деформироваться и даже изменить цвет.

Укладка напольной плитки на тёплый пол

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Программа для расчета водяного теплого пола Полы

Выбери и рассчитай теплый пол для комфорта, здоровья, уюта

В способах обогрева жилья человек прошел долгий путь: от костра до инфракрасных отопительных приборов и солнечных батарей. На сегодняшний день самыми распространенными обогревателями являются: батареи (радиаторы), котлы, конвекторы, тепловентиляторы и, конечно же, теплые полы.

Плюсы теплого пола: ноги всегда в тепле, уменьшается риск простудных заболеваний.

С каждым годом теплые полы становятся все более доступными: экономически, по выбору материалов, по способам расчета и монтажа.

У таких полов есть только им свойственные плюсы:

•  ноги всегда в тепле, значит, уменьшается риск простудных заболеваний
•  обогреваемый пол безбоязненно может стать игровой площадкой для маленьких детей
•  такой пол не сушит воздух и, поэтому, не способствует заболеваниям дыхательных путей.

Выбрав теплый пол в качестве обогревателя, определимся теперь с его видом

Схема устройства теплого пола.

Из двух видов полов, электрических (кабельных) и водяных, на малых площадях (кухня, ванная, балкон, комнаты городской квартиры) предпочтение отдается электрическим, на больших же площадях загородных домов оптимальным будет водяной пол.

Следующим этапом для каждого вида является расчет мощности (или тепловой расчет) пола, то есть, сколько энергии необходимо потратить для комфортного, и в то же время экономного обогрева помещения. Есть множество онлайн калькуляторов и отдельно (не в сети) работающих программ, производящих расчет теплого пола: от его мощности до количества необходимого материала и суммарной стоимости всего пола.

Однако можно и самостоятельно рассчитать теплый пол. используя нормативные показатели обогрева, тем более что программа расчета теплого пола отличается простотой. Покажем это на примере электрического обогрева.

Для расчетов пользуемся рекомендуемой мощностью на 1 м² для дополнительного и основного отопления.

Данные при дополнительном отоплении (например, квартира в городе) для площади не занятой мебелью:

Занимаетесь установкой тёплого пола?

Мгновенная смета проекта

в течении получаса, прямо на объекте, произведя замеры построить план, набросать петли теплых полов и получить предварительную смету

Защищенное хранилище

Каждому пользователю выделяется файловое хранилище под хранения проектов. Доступ к хранилищу с любого компьютера по ключу

Расчет теплого пола водяного

Современная система тёплых водяных полов отождествляется с высоким уровнем уюта и комфорта. Такой пол эффективно обогревает помещение и не оказывает вредного воздействия на жизнь и здоровье жильцов. Подобные результаты могут быть достигнуты только при условии правильно выполненных расчётов и грамотно проведённых монтажных работах.

Тёплый водяной пол может являться основным источником отопления жилого помещения или служить вспомогательным обогревательным элементом. Основные расчёты таких полов базируются на данных схемы работы: лёгкий подогрев поверхности для улучшения комфорта или обеспечение полноценным теплом всей площади помещения. Выполнение второго варианта предполагает более сложную конструкцию тёплого пола и надёжную систему регулировки.

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

• тип материалов, использованных в процессе строительства
• вариант остекления, включая тип профиля и стеклопакета
• температурные показатели в регионе проживания
• использование дополнительных источников обогрева
• точные размеры площади помещения
• предполагаемый температурный режим в помещении
• высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру. Расход трубы теплого пола в зависимости от шага петли. Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Комментариев пока нет!
