Тёплый пол на балконе под ламинат: как выбрать правильный вариант

Как подаётся отопление на лоджию

Для подачи тепла необходимо установить трубопровод и узел смешивания теплоносителя. Источником тепла будет служить вода, которая бесперебойно циркулирует по гибким пазам труб. Нагрев осуществляется равномерно по всей площади. При этом нет наружных отопительных приборов, которые зачастую портят вид фасада балкона.

Влажность устанавливается приемлемая. Она соответствует такому уровню, чтобы над поверхностью и под трубами не скапливался конденсат, не появлялась плесень.

Для многоквартирных домов тёплые водяные полы не устанавливают, когда единственным источником напора воды является централизованное отопление. Монтаж затрудняется в связи с тем, что гидравлическое давление увеличивается в несколько раз, сопротивление этой системы во всём доме очень велико.

Водяные полы – аналог отопления на пару, поэтому очень выгодны, а за электричество придётся заплатить намного дороже.

От котла

Конструкцию тёплого пола можно установить двумя способами. Если в основе балкона — бетонная плита, то стоит производить монтаж в бетонной стяжке. Деревянные полы требуют деревянных балок. В водяном отоплении есть коллекторная система. В своей комплектации она содержит:

  • гребёнку из нержавеющей стали;
  • регулятор температуры;
  • расходомеры.

По этой системе производится распределение воды. Она равномерно идёт по трубам, удерживает определённую температуру.

Важно Должна соблюдаться температурная отметка в 40 градусов. Больше делать не стоит

Такой уровень поддерживают терморегуляторы.

Терморегуляторы можно устанавливать в электронном исполнении или в механическом. Первые программируются так, чтобы удержать заданную температуру воды во всей системе. Механическими можно вручную менять температуру. Коллектор необходимо установить в специально выдолбленной нише или приобретённом заранее коллекторном шкафу.

Подготовка к установке

Перед тем как приступать к укладке и монтажу, необходимо составить схему укладки, а также определить весь необходимый инвентарь, который может потребоваться для работы. После проверки состояния балконной плиты убеждаются в том, что нагрузка будет соответствовать параметрам помещения.

При имеющейся неровности важно сделать выравнивающую бетонную стяжку. Для понимания того, какая толщина стяжки понадобится для укладки, рассчитывают уровень поднятия пола

Для этого плюсуют все составляющие:

  • теплоизоляционный слой;
  • бетонная стяжка;
  • напольное покрытие.

Нужно придерживаться оптимальной величины, которая выражается в расстоянии между границей окна и пола. По ГОСТу — не меньше 110 см.

Важно оценить, справиться ли бетонная плита с возложенной на неё нагрузкой. Необходимо снять имеющееся напольное покрытие, просмотреть визуально плиту на целостность

Обвалившиеся углы, щели необходимо сразу заделать цементным раствором. Если есть недостающие куски арматуры, то они привариваются к каркасу.

Можно выложить тёплый пол в двух вариантах — змейкой или в форме улитки:

  1. Змейкой. Подходит для относительно небольших по площади балконов, имеющих средние размеры или самые маленькие. Трубы при этом располагают параллельно относительно друг друга. При этом максимальная температура воды сохраняется в самом начальном трубном отсеке системы. Укладывать нужно начинать от окон или от стен.
  2. Улиткой. Спиральное расположение. Трубы двух видов (подающая и возвратная) укладывают строго параллельно относительно друг друга. Двойная спираль заключается в компенсации тёплой трубы за счёт охлаждения холодной соседней.

Внимание На сетке уже устанавливаются трубы теплоносителя. Если они гибкие, то для их затягивания используют хомуты

Их необходимо зафиксировать

При этом важно соблюсти расстояние между отдельными элементами около 1 метра

  1. Когда бетонная стяжка приобретёт достаточную плотность, на её поверхности располагают гидроизоляционный слой. Используют обычно полиэтиленовую плёнку или любой другой гидроизоляционный материал.
  2. В отведённом месте аккуратно располагают коллектор. Окончания труб, подходящих к нему, подвергаются гофрированию.
  3. В течение суток выполняют проверку всей системы, её отлаженную бесперебойную работу. Давление воды при этом оставляют в 3–5 бар.
  4. По окончании этого срока систему отключают, заполняют систему водой.
  5. Поверх накладывают небольшой слой бетонной смеси. Уровень наложения примерно должен быть выше труб на 3 см.
  6. Затем кладётся финишное покрытие — ламинат или плитка.

Какой вариант выбрать

Водяной теплый пол

Отопление пола на балконе может осуществляться разными способами: водяным, электрическим, пленочным. Каждый из них имеет свои особенности, о которых нужно помнить при выборе.

Водяной теплый пол

Такое оборудование отличается сложным процессом монтажа. Для него используется масса дополнительных материалов: отражатель, сосуды, заглушки, хомуты. Такой вариант подходит для квартир, где организовано централизованное отопление. Может подключаться к стационарному котлу или работать автономно. Подобная конструкция в большинстве случаев недопустима для оборудования в многоэтажках из-за большого веса.

Электрический

Монтаж инфракрасного теплого пола

Электрическое отопление — довольно сложное и дорогостоящее. Для его укладки необходимо обустроить специальные каналы и запастись крепежами. Монтируется аналогично водяному — змейкой. Обязательно в комплекте устанавливается терморегулятор. Он контролирует температуру и дает возможность ее корректировать. Такая система не перегревается и не собирает воздух. Для данного обогревателя устанавливается отдельная розетка с мощностью 220-380 Вольт в зависимости от типа проводки в доме.

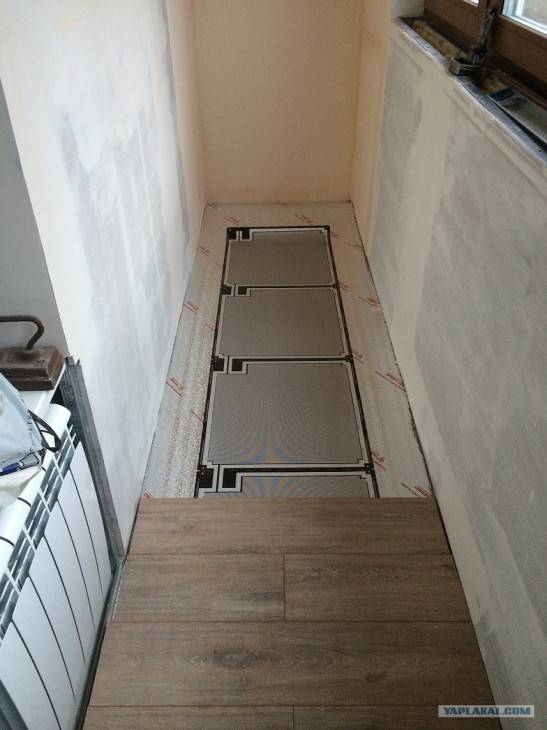

Пленочный или инфракрасный

Нагревательный элемент — тонкая пленка, оснащенная графитными стержнями, которые осуществляют функцию обогрева. Эти проводники принимают на себя ток, поступающий от электричества. Обогрев пола получается равномерным и эффективным. Такая конструкция больше подходит для обустройства в небольших помещениях. Для нагрева достаточной площади пола потребуются большие энергозатраты.

Настил электрического вида

Еще один вид настила, который можно применять на балконах, — электрический пол. Обычно для его установки нанимают специалистов, поскольку она обладает своей спецификой.

Кабель для нагревания армирован стекловолокном, иногда состоит из двух жил, которые проводят ток, медного проводника, полиэфирной пленки, алюминиевого экрана и ПВХ-слоя.

Установка электрического пола выполняют в несколько этапов. Сначала утепляют пространство, чтобы усилить нагревающий эффект. Затем подбирают подходящую теплоизоляционную секцию и укрепляют монтажной лентой каждый слой укладки кабеля. Между витками провода укладывают термодатчик в гофре. Холодный конец нагревательной секции вместе с проводом от термотдатчика подводят к терморегулятору. Монтировать такой прибор должен опытный специалист. Затем поверх кабеля заливают стяжку (3-5 см) и подсоединяют его, ждут когда поверхность затвердеет естественным образом.

Типичная схема укладки теплого — кабельного пола.

Такая система обогрева считается довольно сложной и несколько трудоемкой для установки, но если сделать эти полы на балконе, то можно получить большой и равномерный уровень обогрева по всему периметру комнаты. Кроме этого, такой настил может уберечь от сквозняков на балконе, поскольку теплый воздух создаст температурный барьер.

Особенности монтажа теплого пола на балконе

Процесс монтажа имеет также некоторые различия и свои сложности.

Таблица 4. Особенности монтажных работ и устройства система обогрева
РазновидностьОписание
ВодянаяКонструкция водяной системы обогрева пола представлена несколькими слоями. Первый слой — это гидроизоляция, после него устанавливается теплоизолирующий слой и последним укладывается контурный элемент отопления. Такая конструкция позволяет свести к минимуму потери тепла. Установка всех трех слоев представляет собой сложный процесс. Без определенного опыта и знаний осуществить монтаж системы самостоятельно не представляется возможным.

Чтобы установить такую систему в квартире, необходимо обеспечить подводку системы к центральной коммуникации водоснабжения.

Электрическая
  1. При укладке кабеля не допустимы сильные его переломы и изгибы. Это приводит к тому, что участки пола нагревается неравномерно и в некоторых местах возможен перегрев. Для того, чтобы не сталкиваться с такой проблемой, используют кабель с саморегуляцией. За счет его свойств, в местах с перегревом увеличится уровень сопротивления, что не позволит системе перегреваться.
  2. Начальный этап монтажа — это подготовка чернового пола. Поля устилают термоизолирующим материалом, после которого укладывается армосетка и проводится стяжка тонким слоем. После того как последний слой высох, укладываются нагревающийся контур.
  3. Перед тем, как проводится укладка контурной нагревающей системы, устанавливают терморегулятор, от которого отводят датчик до кабеля в полу. После укладки контура делают стяжку в толщину 3 см.
  4. Только по прошествии месяца после процесса монтажа можно выполнять укладку ламината.

</tr>Инфракрасная</td>Процесс установки очень прост и сложностей не вызывает в большинстве случаев. Этапы установки такие:

  1. Укладка инфракрасного обогрева проводится на отапливаемую поверхность.
  2. Поверх “теплого пола” стелется защитная пленка.
  3. Следующим укладывается покрытие пола.

</tr></tbody></table>

Водяной обогрев для утепления пола на балконе

Водяной пол имеет немного сложнее конструкцию, чем укладка теплого пола на основе кабеля или инфракрасной пленки. А также он отличается тем, что монтаж такой системы сделать более тяжело самостоятельно. Но при этом все же возможно совершить и эту работу. В первую очередь следует положить теплоизоляцию. Затем укладывается слой теплоотражателя. Благодаря этому слою тепло будет направлено в нужное русло и не будет обогревать улицу. Затем укладывается система обогрева, которая в последствии заливается бетонной стяжкой.

Пол обогревается благодаря циркуляции горячей воды по смонтированным каналам под ламинатом. Это возможно при помощи насоса, который подключается к системе.

Плюсы теплого пола на основе водяного отопления:

  • пол очень надежный в эксплуатации;
  • полностью безопасный как по техническим данным, так и экологически;
  • независимо от того, что для работы насоса необходимо электричество, больше электричества не требуется ни на что.

Минусы подобного отопления:

  • большая трудоемкость работ;
  • сложность в монтаже теплого пола;
  • потребность в бетонной заливке системы отепления;
  • уменьшается помещение из-за величины подушки пола.

Как обеспечить теплоэффективность системы

С вредными выбросами и перегревом разобрались, теперь поговорим о таком важном показателе, как теплопроводность. Почему пол из ламината может быть неэффективен в плане передачи тепла?

  1. Во-первых, само покрытие имеет достаточно низкую теплопроводность в пределах 0,05-0,10 Вт/м²*С, что сравнимо с показателями стекловаты или пенополистирола. То есть, ламинат и сам по себе является неплохим теплоизолятором. Для утеплителей это хорошо, но в данном случае, такое качество материала является помехой.
  2. Во-вторых, подобными свойствами обладают и подложки, поверх которых монтируется доска. Если вы используете, к примеру, пробку, то она вообще сведёт эффективность тёплого пола практически к нулю. То есть, тепло попросту не будет проникать через подложку к напольному покрытию.

Решением проблемы является применение такого амортизирующего слоя, который пропускал бы тепло вверх. С этим неплохо справляется резиновая подложка, но стоит она достаточно дорого, да и не всегда есть в продаже.

Резиновая подложка

Гораздо проще отдать предпочтение перфорированным материалам, среди которых могут быть рулонные подложки из вспененного полиэтилена, модули из экструдированного пенополистирола и дырчатый строительный картон.

Подложка из ЭППС с перфорацией

Чем тоньше будет подложка под ламинатом, тем лучше она будет пропускать тепло. Однако это накладывает повышенные требования к качеству стяжки – малейшая неровность, которую практически ничего не компенсирует, будет сказываться при монтаже облицовки.

Перфорированный картон

И коль уж зашла речь о стяжке, нельзя не сказать вот о чём. Теплоэффективность греющей напольной системы во многом зависит от конструктива пола, ведь стяжка может быть не только монолитной, но и сухой.

  1. Наиболее эффективен вариант с бетонной стяжкой, так как она сама по себе хорошо прогревается, держит тепло и хорошо его отдаёт. Однако такое устройство тёплого пола не всегда возможно – особенно если он устраивается по старым деревянным междуэтажным перекрытиям.

  2. Бетон имеет большую массу, поэтому в иных случаях приходится обходиться сборными стяжками, которые очень сильно снижают эффективность подогреваемого пола. Хуже всего в этом плане вариант, когда трубы или кабель укладываются между лагами, а сверху них имеется воздушный зазор.

  3. Лучше тогда отдать предпочтение системе, монтируемой на металлические теплоотражающие пластины, о которой мы подробно рассказывали в одной из статей на нашем сайте. При таком конструктиве пирога, да ещё с использованием перфорированной подложки, отдача тепла на поверхность пола будет максимально возможной.

Если же вы по каким-то причинам отдаёте предпочтение другому варианту монтажа пирога, то основным условием, которое обеспечит эффективную работу системы, является применение материала с отражающей поверхностью под греющими элементами теплого пола. Это может быть фольга, наклеенная на черновое основание или утеплитель с фольгированной в заводских условиях поверхностью.

Подложка с отражающей поверхностью под нагревательные элементы

Монтаж своими руками

Все три разновидности достаточно просто укладывать. Кабель является — специальным контуром, который монтируется под финишное покрытие. Обязательно укладывайте термоизоляцию на балконе. Терморегулятор лучше оставлять в доступном месте, чтобы вы всегда смогли устроить уют на лоджии, не слишком прикладывая усилия.

Практически каждый может укладывать теплые полы по инструкциям или мастер-классам в интернете. Это значительно уменьшает расходы на монтаж.

Но все же саму проводку лучше доверить специалистам, они смогут подключить все вовремя и укажут точные сроки, когда теплый пол можно будет ввести в эксплуатацию.

Другие варианты укладки

Не каждая балконная конструкция сможет выдержать вес цементной стяжки. В таком случае существует целых 3 аналога стандартной процедуре монтажа.

Полистирольная система

Систему применяют в любых типах домов, так как она легка по весу (квадратный метр примерно 25 кг). Обладает хорошими теплоизоляционными и звукоизоляционными свойствами. Укладывают на очищенное от мусора основание.

Пошаговая инструкция:

  • Резка пазов в листе пенопласта с помощью термоножа.
  • Вставка металлических пластин в пазы.
  • Укладка греющих труб в пазы пластин.
  • Завершаем покрытием конструкции полиэтиленовой пленкой и листами ГВЛ.

Деревянный модульный

Модули из ДСП используются в деревянных домах с лагами. При укладке рекомендуется закрыть лаги слоем гидроизоляции, а между ними уложить утеплитель.

Пошаговая инструкция:

  • Крепление модулей к полу.
  • Вставка металлических пластин в канавки модулей.
  • Укладка греющих труб в пазы металлических пластин.

Деревянный на рейках

Реечная система от модульного отличается лишь тем, что вместо листа ДСП используются доски.

Пошаговая инструкция:

  • Раскладывание деревянных планок на гидроизоляционную пленку.
  • Прокладка металлических пластин между планками.
  • Крепление пластин к планкам саморезами.
  • Укладка труб в пазы пластин.
  • Покрытие пластин с трубами гидроизоляционной пленкой.
  • Укрытие конструкции листами ГВЛ.

Нагревательный электрический мат

Особая разновидность кабельных полов, которые с успехом используются на балконах и лоджиях. По сути, это те же одножильные или двужильные кабели, только закрепленные змейкой на сетке-основе. Это упрощает монтаж, и стяжка не требуется. Такой мат легко уложить своими силами в клеевой состав для плитки. Когда клей застынет, мат можно сразу использовать.

Нагревательный мат – это одножильный или двужильный кабельный пол, который “упаковали” в мат

Нагревательные маты подходят под керамогранит, ламинат, паркет, линолеум, ковролин. Считаются идеальным вариантом под кафельную плитку.

От обычного кабельного пола отличаются более простым монтажом. Однако маты дороже кабельных полов наполовину – мощностью выше 180 Вт стоят от 2500 руб. за кв. м.

Преимущества и недостатки ламината

  • Дешевизна. Стоимость ламината в среднем ниже стоимости паркета или плитки.
  • Простата в укладке. Укладка ламината на балконе — несложное дело, так что специальные навыки не требуются.
  • Разнообразие узоров и расцветок.
  • Возможность приобрести ламинат, устойчивый к повышенным нагрузкам.

К главным недостаткам данного материала относят:

  • Отсутствие герметичности в области швов. За счет этого в швы проникает пыль, грязь, вода.
  • Чувствительность к некоторым химикатам.
  • Восприимчивость к излишку влаги, царапинам, сильным ударам.

Также с этой поверхности довольно проблематично убрать жирные пятна, следы фломастера и клей — для этого нужны специальные средства.

Особенности утепления

Рассмотрим, как сделать монтаж теплоизоляции в разных случаях:

Утепляем лоджию

Лоджия удобна для выполнения работ. Все поверхности бетонные, что делает монтаж проще и быстрее. Необходимо использовать жесткие виды теплоизоляции — пенопласт или пеноплекс, несколько сложнее будет работать с плитной минватой. Перед тем как утеплить лоджию своими руками, надо подготовить поверхности и нанести слой грунтовки. После этого устанавливают обрешетку, если планируется обшивка листовыми материалами. Иногда обходятся без нее, нанося поверх теплоизолятора слой штукатурки. Плиты утеплителя укладывают между планками обрешетки так, чтобы не оставалось никаких щелей или зазоров. Если они возникают, надо сразу заполнить щель монтажной пеной.

Плиты пенопласта или пеноплекса крепят на дюбели со специальными «грибками». Если используется минвата, сначала нужен герметичный слой паро-гидроизоляцинной мембраны, затем утеплитель, а поверх него — слой пароизоляции.

Утеплению подлежат все бетонные поверхности:

  • наружная стена дома (в которой имеется дверь на лоджию и окно);
  • боковые стены;
  • парапет;
  • пол;
  • потолок.

Установленный теплоизолятор должен плотно соединяться по всем линиям стыков плоскостей. Зазоры недопустимы. Под рукой надо держать флакон монтажной пены, чтобы сразу заделывать любые щели.

Можно сочетать несколько видов утеплителей. Часто на пол укладывают один материал, на стены — другой, а на потолок — третий. Это вполне допустимо, главное, чтобы все участки были плотно соединены.

Балкон в панельном доме

Решая, как утеплить балкон в панельном доме, надо сначала определиться с выбором утеплителя. Рекомендуется использовать пенопласт или пеноплекс, поскольку с минватой работать будет слишком сложно. Сначала понадобится обрешетка. Принцип ее сборки тот же — шаг планок равен ширине плит изолятора, ширина немного (около1 см) больше толщины утеплителя. Единственная поверхность, где можно обойтись без обрешетки — потолок. На нем плотно наклеивают изолятор, после чего штукатурят или устанавливают легкую потолочную плитку.

Самый сложный участок — боковые и фронтальное ограждение. Некоторые фирмы устанавливают остекление на собственную опорную конструкцию, полностью удаляя ограждение. Вместо парапета устанавливают наружную обшивку из профлиста или пластиковые панели. Металлические элементы прочнее, поэтому теплоизолятор можно наклеивать прямо на них. Так как утеплить пластиковый балкон можно только с установкой дополнительной подсистемы (обрешетки), сначала придется собрать ее из деревянных планок или металлических направляющих для гипсокартона. После этого процедуру выполняют обычным способом.

Необходимо также рассмотреть, как утеплить панорамный балкон. Здесь задача упрощается, так как парапет как таковой отсутствует. Монтаж теплоизоляции осуществляется только на внешнюю стену, пол и потолок.

Балкон в хрущевке

Утеплить балкон в хрущевке своими руками можно тем же способом, что и в панельном доме. Принципиальной разницы в технологии нет, поскольку балконы отличаются лишь размерами. Используются те же методы и материалы. Примечательно, что в хрущевке утеплить балкон внутри своими руками значительно проще и дешевле, так как размеры всех плоскостей гораздо меньше

Необходимо действовать осторожно, поскольку дома старые, прочность материалов со временем уменьшилась

Особенно это относится к балконной плите, которая разрушается не только от механических нагрузок, но и от воздействия влаги и температур. Поэтому, если планируется установка тяжелого остекления (например, с двойным стеклопакетом), рекомендуется сначала рассчитать несущую способность плиты. Эту задачу способны выполнить только опытные инженеры-проектировщики. Надо учесть степень износа материала, усталость металла и прочие факторы. Может потребоваться обследование балкона и анализ его состояния. Если по результатам расчетов будет вынесено отрицательное решение, запрещающее создание дополнительной нагрузки, лучше не рисковать и отказаться от утепления.

Утепление в кирпичном доме

Принципиальной разницы в материале, из которого построены стены дома, нет. Часто пользователи спрашивают, как утеплить кирпичный балкон изнутри. Здесь решающее значение имеет конфигурация балкона, материал и вид парапета и прочие факторы. Если утеплению подлежит балкон в кирпичной новостройке, работы производятся по обычной технологии. Однако, есть множество старых кирпичных домов советской постройки. Для них рекомендуется сначала рассчитать несущую способность опорных конструкций, определить их состояние.

Монтаж водяного теплого пола

Конструкция теплого пола устанавливается двумя способами. В случае, когда основой балкона выступает бетонная плита, трубы монтируются в бетонной стяжке. Если пол лоджии выполнен из дерева, то между деревянными балками. Относительно бетона эффективность подогрева будет значительно выше, так как он обладает отличным теплопроводными свойствами. Работа конечно более трудоемкая, но конечный результат все перекрывает.

Варианты схем подключения коллектора к стоякам центрального отопления

Внимание! Начинать монтировать систему подогрева полов стоит только в том случае, когда уже установлены пластиковые окна и утеплены стены

Варианты укладки

Схема укладки труб для данной конструкции имеет два вида, форма змейки и улитки. Касательно первой формы, то ее применяют на балконах с небольшой площадью. Трубы укладываются параллельно друг у другу, в ходе чего и образовывается змейка.

Схема крепления водяных труб на лоджии

Форма улитки имеет двойную спираль, подающая и возвратная части труб идут параллельно друг другу. В ходе такой композиции, подающая труба охлаждает соседние части труб. Схема улитки предназначена для больших балконов и лоджий.

Вариант трубной разводки «по кольцу»

Какие используют трубы

Монтаж конструкции водяных теплых полов предусматривает использование 4 видов труб:

  1. Металлопластиковые. Трубы имеют алюминиевую внутреннюю основу, которая делает их более прочными. Они отлично справляются с возлагаемыми на них свойствами, имеют отличную гибкость, выдерживают высокую температуру.
  2. Медные. Самые распространенный и дорогой материал. Средний срок эксплуатации медных труб составляет более 100 лет.
  3. Полиэтиленовые. Достаточно гибкие, но совсем не прочные трубы. По стоимости намного дешевле своих предшественников.
  4. Полипропиленовые. Трубы славятся своей долговечностью, практически не засоряются и не подвергаются воздействию коррозии. Минусом материала является плохая гибкость.

Свойства коллекторной системы

Коллектор необходим для подачи воды по трубам и регулированию температуры. Механизм состоит из терморегулятора и расходомера. Приборы бывают двух видов:

  • механические;
  • электронные;

Оборудование размещают в специально отведенный шкаф, а если балкон позволяет выдолбить нишу нужного размера, то коллектор размещают в ней.

Схема коллектора

Что нужно знать перед устройством теплого пола

Температура должна быть не ниже +18°C. Можно, конечно, поставить электрические радиаторы и конвекторы, но это влетит в копеечку. Выносить водяной радиатор на балкон нельзя по закону: «Запрещается перенос радиаторов в застекленные лоджии и балконы» (пп. 3 п. 1 «Мероприятий по переустройству» Приложения 1 к Постановлению № 73-ПП от 08.02.2005 г. в ред. № 883-ПП от 15.11.2005 г.). А обойти запрет на вынос отопления – очень трудно.

Поэтому начните с утепления лоджии. Используйте пеноплекс, пенопласт и т.д. Потом подумайте над отоплением балкона.

Часто в качестве такого варианта выбирают именно теплые полы. Наиболее распространенный теплый пол на лоджии или балконе — электрический. Он бывает кабельными, матовыми и инфракрасными. Есть еще и водяной пол. Рассмотрим их все по порядку.

О способах отопления на балконе узнайте в данной статье.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.0.050.10.150.20.250.30.35
ТрубаPex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытиеПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Способы укладки теплого пола

Сделать теплый пол на балконе своими руками в наше время очень просто. Для этого нужно в первую очередь определиться с материалом, который лучше всего подойдет для утепления пола. В последнее время все чаще и чаще используется ламинат. Это хороший материал для полов, но нужно помнить и то, что не всякий ламинат сочетается с теплыми полами.

Способы укладки теплого пола

Для того, чтобы определить какой теплый пол лучше всего, рассмотрим какие способы лучше, чтобы положить теплый пол под ламинат на балконе. Таких способов существует несколько:

  • теплый пол с использованием матов;
  • теплый пол с инфракрасной пленкой;
  • теплый пол с использованием кабеля;
  • теплый пол с водяным обогревом.

Описание видов теплых полов для балкона и лоджии

Многие считают, что стелить теплый пол на лоджии или (и) балконы невыгодно с экономической точки зрения и небезопасно. При правильном утеплении и остеклении объектов, а также грамотном выборе системы нагрева воздушных масс снизу можно создать оптимально-комфортные условия при минимальных вложениях и расходах на обогрев в будущем. А безопасность эксплуатации низкотемпературного оборудования целиком и полностью зависит от качества выбранных материалов и корректности монтажа. Поэтому начнем с того, какой теплый пол для балкона будет наиболее выгодным.

Водяной обогрев.

Трубы с теплоносителем обязательно должны фиксироваться стяжкой — толщина от 5 см (приблизительный вес 300 кг). Укладывают трубы только на идеально ровное основание. А после заливки их бетонной или песчано-цементной смесью придется подождать минимум 14-21 день, пока материал достигнет 65% крепости. Поэтому монтаж водяной системы проводят заблаговременно. Но это не единственный ее недостаток. Уложить теплый пол на балконе своими руками будет не так просто. Монтаж системы имеет целый ряд нюансов:

  1. не рекомендуют подключать к централизованному отоплению (сложности с давлением, невозможно регулировать температуру теплоносителя);
  2. нужно рассчитать вес конструкции, учитывая, что плита балкона наделена по ГОСТ нормам несущей способность не выше 200 кг/м2. То есть вес всей конструкции не должен превышать 550-600 кг — учитывают теплый пол на балконе, утепление, остекление, мебель и т.д.;
  3. отсутствие автономности — система функционирует, когда работает высокотемпературное оборудование;
  4. сложность эксплуатации с мягкими настилами. Если в планах постелить теплый пол на балконе под линолеум, тогда стоит выбрать другую систему нагрева, поскольку отрегулировать температуру подачи носители тепла будет сложно;
  5. некомфортная температура пола (поверхность не должна прогреваться больше, чем на 27-330С, а при подаче 75-900С теплоносителя достигнуть ее будет возможно только при использовании дорогостоящего вспомогательного оборудования).

Важно! Водяные системы в стяжке очень эффективны и отлично аккумулируют тепло. Но они на 100% не подходят для балкона (лоджия выдержит вес конструкции) и большинства мягких отделочных материалов. К тому же подключение и устройство теплого пола на балконе или лоджии потребует применения специальных навыков и знаний

К тому же подключение и устройство теплого пола на балконе или лоджии потребует применения специальных навыков и знаний.

Электрический обогрев.

Различают пленочные инфракрасные варианты и кабельные полы. Среди кабельных систем выбирают двухжильные типы — низкое излучение, безопасность. Среди пленочных инфракрасных систем чаще покупают устройства с углеродным греющим элементом. Особняком стоят термоматы — универсальные конструкции. Так какой теплый пол лучше на балконе и лоджии? Выбор зависит от времени ремонта, отделки пола и строительных навыков. Считается, что кабельный вариант идеален для керамической плитки

Греющие провода укладываются в тонкий слой стяжки, которая отлично аккумулирует тепло.       Важно! Уникальное преимущество электрических систем — теплый пол монтируют на стену балкона или лоджии. Есть возможность регулировать и контролировать температуру поверхности пола без дорогой автоматики. Достаточно использовать датчики t0 и терморегулятор для теплого пола на балконе и (или) лоджии

Достаточно использовать датчики t0 и терморегулятор для теплого пола на балконе и (или) лоджии.

Термоматы и инфракрасный теплый пол на балконе укладывают без стяжки (фиксирующий слой составляет не более 5 мм). ИК излучение более эффективно и равномерно нагревает пространство, экономит электроэнергию. А маты максимально простые в укладке системы. Оба варианта подходят для мягких настилов — линолеум, кавролин, паркетная доска или паркет, ламинат. Решая, какой теплый пол лучше стелить на лоджии, учитывают и будущие затраты, и наличие аналогичной системы в комнате.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
