Чертежи конструкций
Приступаем к работе
Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.
Работу можно поделить на несколько основных этапов:
- Изготовить короб
- Изготовить радиатор или теплообменник
- Изготовить аванкамеру и накопитель
- Собрать коллектор
Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.
Еще 4 эффективных способа альтернативного отопления дома
О которых вы можете узнать в нашей следующей статье
Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:
- Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
- В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
- Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
- Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
- Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
- Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
- Между трубками и стеклом оставляется расстояние, равное 10-12 мм
Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л
. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.
Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).
Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:
- Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
- Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
- Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
- В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора
Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.
Введение в эксплуатацию выполняется следующим образом:
- Установка заполняется водой посредством нижнего дренажного отверстия
- Подсоединяется аванкамера и регулируются уровни жидкости
- Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
- Все готово к повседневной эксплуатации
Гелиоустановки для систем горячего водоснабжения и отопления
Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.
Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.
Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.
В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.
Использование солнечных коллекторов имеет очевидные преимущества:
- снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
- экологичность данного вида энергии.
Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.
Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.
Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.
Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.
Основные разновидности солнечных коллекторов
Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.
КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.
Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:
- водяные (жидкостные);
- воздушные.
По уровню предельных температур коллекторы бывают:
- низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
- среднетемпературными до 80°C;
- высокотемпературными – более 80°C.
Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.
Конструктивно солнечные нагреватели воды могут быть:
- плоскими, которые могут быть как воздушными, так и жидкостными;
- вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
- трубчатыми – бывают и жидкостными, и воздушными;
- термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.
Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.
Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.
Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.
Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

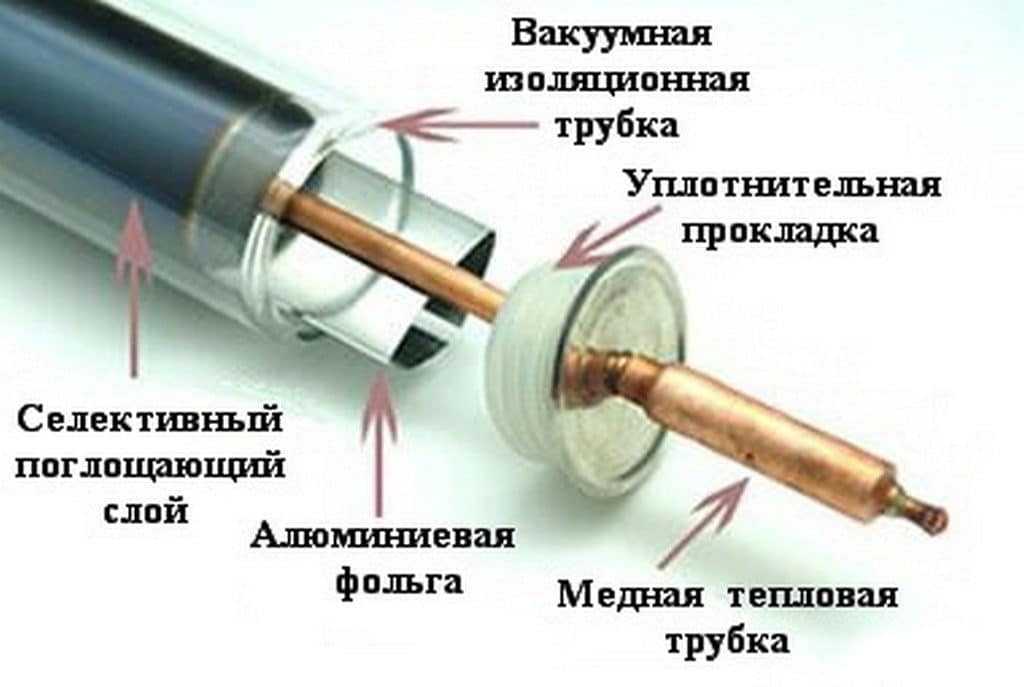

Создание солнечного коллектора вакуумного типа своими руками
Создание подобной конструкции в домашних условиях процесс довольно сложный и требует высокой степени подготовки. Главная трудность сооружения такого агрегата заключается в создании внешнего блока.
Вакуумирование колбы и теплоприемник сделать без сложного оборудования невозможно, поэтому их проще купить в заводском исполнении
Качественные вакуумирование колбы, содержащей внутри еще и теплоприемник, требует не только мастерства, но и наличия сложного оборудования. Выполнить такую операцию в кустарных условиях невозможно, поэтому в приведенной инструкции будет описан способ с использованием колб заводского выпуска. Но и здесь есть свои сложности. Работы по их монтажу требуют высшей степени аккуратности.
Саму технологию сборки можно разбить на несколько этапов:
- Прежде всего, нужно соорудить раму, на которую будут крепиться внешние конструктивные элементы. Производить сборку лучше всего непосредственно по месту запланированной установки конструкции. Как правило, их размещают на крыше.
- После сборки рамы необходимо ее надежно закрепить. Особенности используемого способа крепления будут зависеть от характеристик самой кровельной конструкции. Важным этапом, общим для всех видов крыш, является герметизация отверстий, проделанных для закрепления каркаса.
- На следующем этапе необходимо установить накопительный бак, который будет выполнять задачу по аккумуляции тепла. Для этой цели нужен объемный резервуар и его установка потребует применения спецтехники, либо привлечения дополнительной рабочей силы. Также на этом этапе устанавливается насосная станция.
- Далее необходимо провести монтаж вспомогательных узлов и агрегатов, таких как ТЭН, датчик контроля температуры и воздуховод.
- Теперь необходимо провести закладку труб, по которым будет циркулировать теплоноситель. Трубы должны быть выполнены из материала устойчивого как к высоким, так и к низким температурам. Оптимальным вариантом будет использование полипропиленовых каналов.
- После монтажа трубопровода необходимо провести его проверку на герметичность в комплексе с накопительным баком. В случае обнаружения течей, перед продолжением работ их стоит устранить и провести повторную проверку.
- Далее производится установка трубок теплоприемника. Так как используются заводские изделия, необходимо внимательно ознакомиться с прилагаемой к ним инструкцией по монтажу. На данном этапе нужно попытаться просчитать все возможные нюансы, ведь допущение ошибки приведет к большим экономическим затратам. Эти изделия довольно-таки дороги.
- На следующем этапе производится установка монтажного блока и подключение его к электросети. Затем к нему подключаются вспомогательные узлы и агрегаты, установленные ранее. Далее к монтажному блоку подключается блок-контроллер, необходимый для мониторинга за состоянием всей системы.
- Завершающим этапом установки солнечного коллектора вакуумного типа станет проведение пусконаладочных работ. С их помощью выявляются и устраняются все допущенные при монтаже огрехи.
Завершение установки коллектора не означает, что о нем нужно раз и навсегда забыть. Для долгой и эффективной службы агрегата необходимо регулярно проводить его проверку и обслуживание.
Гелиоустановки для систем горячего водоснабжения и отопления
Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.
Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.
Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.
В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.
Использование солнечных коллекторов имеет очевидные преимущества:
- снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
- экологичность данного вида энергии.
Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.
Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.
Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.
Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.
Основные разновидности солнечных коллекторов
Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.
КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.
Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:
- водяные (жидкостные);
- воздушные.
По уровню предельных температур коллекторы бывают:
- низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
- среднетемпературными до 80°C;
- высокотемпературными – более 80°C.
Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.
Конструктивно солнечные нагреватели воды могут быть:
- плоскими, которые могут быть как воздушными, так и жидкостными;
- вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
- трубчатыми – бывают и жидкостными, и воздушными;
- термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.
Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.
Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.
Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.
Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.
Как подобрать солнечный коллектор нужной мощности
Если вы хотите, чтобы отопительная система вашего дома справлялась с задачей поддержания в помещениях комфортной температуры, а из кранов текла горячая, а не еле теплая вода, и при этом планируете использовать в качестве генератора тепла солнечный коллектор, нужно заранее вычислить необходимую мощность оборудования.
При этом потребуется учесть довольно большое количество параметров, в том числе назначение коллектора (ГВС, отопление или их комбинация), потребности объекта в тепле (суммарная площадь обогреваемых помещений или средний суточный расход горячей воды), климатические особенности региона, особенности установки коллектора.
В принципе, произвести подобные расчеты не так уж и сложно. Производительность каждой модели известна, а значит, вы без труда оцените количество коллекторов, необходимое для обеспечения дома теплом. Компании, занимающиеся выпуском солнечных коллекторов, обладают информацией (и могут предоставить ее потребителю) об изменении мощности оборудования в зависимости от географической широты местности, угла наклона «зеркал», отклонения их ориентации от южного направления и т. д., что позволяет внести необходимые поправки при расчете производительности коллектора.
При подборе необходимой мощности коллектора очень важно достичь баланса между нехваткой и избытком генерируемого тепла. Специалисты рекомендуют ориентироваться на максимально возможную мощность коллектора, т. е
использовать в расчетах показатель для самого продуктивного летнего сезона. Это идет в разрез с желанием среднестатистического пользователя взять оборудование с запасом (т. е. посчитать по мощности самого холодного месяца), чтобы тепла от коллектора хватала и в менее солнечные осенние и зимние дни
е. использовать в расчетах показатель для самого продуктивного летнего сезона. Это идет в разрез с желанием среднестатистического пользователя взять оборудование с запасом (т. е. посчитать по мощности самого холодного месяца), чтобы тепла от коллектора хватала и в менее солнечные осенние и зимние дни.
Однако если вы пойдете по пути выбора солнечного коллектора повышенной мощности, то на пике его производительности, т. е. в теплую солнечную погоду, вы столкнетесь с серьезной проблемой: тепла будет производиться больше, чем потребляться, а это грозит перегревом контура и прочими малоприятными последствиями. Существует два варианта решения этой задачи: либо устанавливать маломощный солнечный коллектор и в зимний период параллельно подключать резервные источники тепла, либо приобрести модель с большим запасом по мощности и предусмотреть при этом пути сброса избыточного тепла в весенне-летний сезон.
Популярные марки вакуумных коллекторов
Сегодня, на рынке альтернативных источников энергии вакуумные коллекторы представлены отечественными и зарубежными производителями.
В России их производят в таких компаниях, как: «АльтЭнергия» (г. Анапа), ВПК «НПО Машиностроения» (г. Реутов), ПК «АНДИ Групп» (г. Москва).
В мире наиболее широко представлена продукция компании: «GREENoneTEC» (Австрия), «Soletrol» (Бразилия), «Guangdong Fivestar Solar Energy Co., Ltd» (Китай).
ВПК «НПО Машиностроения» выпускает солнечный коллектор «Сокол-Эффект»
Технические характеристики устройства:
- Материал поглощающей панели – медь/алюминий;
- Габаритные размеры – 2008х1093х76,7 мм;
- Поглощающая площадь – 2,06 м2;
- Мощность – 1,5 кВт;
- Масса – 36,5/32 кг;
- Рабочее давление – до 0,6 МПа;
- КПД – 82%;
- Теплоизоляция – минеральное волокно.
«АльтЭнергия» выпускает солнечные коллекторы серии R1 «SunRain»
Технические характеристики устройства:
- Материал поглощающей панели – трехслойное селективное покрытие;
- Габаритные размеры – 2420х2010х145 мм;
- Поглощающая площадь – 2,41 м2;
- Масса – 106,0 кг;
- КПД – 95%.
ПК «АНДИ Групп» выпускает солнечные коллекторы
Серии «ДАЧА» и «ДАЧА ЛЮКС».
Технические характеристики:
- Габаритные размеры – от 2350х950х1600 до 2350х2050х1600 мм (в зависимости от модели);
- Поглощающая площадь – от 1,32 до 3,17 м2 (в зависимости от модели);
- Масса – от 58,0 до 108,0 кг (в зависимости от модели);
- Количество вакуумных трубок – от 10 до 24 шт. (в зависимости от модели).
Серия «УНИВЕРСАЛ».
Технические характеристики:
- Габаритные размеры – от 2350х1350х1600 до 2350х3200х1600 мм (в зависимости от модели);
- Поглощающая площадь – от 1,97 до 4,76 м2 (в зависимости от модели);
- Мощность – 1,5 – 2,0 кВт;
- Масса – от 64,0 до 152,0 кг (в зависимости от модели);
- Количество вакуумных трубок – от 15 до 36 шт. (в зависимости от модели).
Серия SCH.
Технические характеристики:
- Габаритные размеры – от 2000х950х1420 до 2000х2300х1420 мм (в зависимости от модели);
- Поглощающая площадь – от 1,58 до 3,96 м2 (в зависимости от модели);
- Масса – от 37,0 до 93,0 кг (в зависимости от модели);
- Количество вакуумных трубок – от 12 до 30 шт. (в зависимости от модели).
Компания «GREENoneTEC» (Австрия)
Выпускает вакуумные солнечные коллекторы 2-х типов, это: FK 8200N 4H VS7E и FK 8200N 4H VS7E, которые отличаются по материалу абсорбера и мощности.
Технические характеристики устройств:
- Материал поглощающей панели – Cu-Al сплав Blue TiNox/Cu-Al сплав Black Ch;
- Габаритные размеры – 1730х1170х83 мм;
- Поглощающая площадь – 1,91 м2;
- Мощность – 1,91/1,81 кВт;
- Масса – 35,0 кг;
- Количество вакуумных трубок – 10 шт.
Компания «Guangdong Fivestar Solar Energy Co., Ltd» (Китай)
Выпускает вакуумные коллекторы серии AL-HP.
Технические характеристики:
- Габаритные размеры – от 2020х1240х180 до 2020х2440х180 мм (в зависимости от модели);
- Масса – от 51,0 до 97,0 кг (в зависимости от модели).
Использование гелиоколлекторов в Европе и России
Лидером по использованию солнечных коллекторов в Европе является Германия, Австрия, Греция. Около 15% частного сектора установили гелиосистемы для нагрева воды или отопления дома. Коллекторы используют в школах, магазинах, больницах, на предприятиях.
В некоторых европейских странах при строительстве новых домов, установка гелиоколлектора обязательна.
В России солнечные коллекторы установил небольшой процент населения. В первую очередь это связано с недостатком информации о таком способе добычи энергии. Роль играет их стоимость, поэтому не каждый может купить такую установку.
Вывод
Одна из важнейших проблем связанная с экологией — это проблема с энергоресурсами, влияние на изменение климата. Поэтому использование гелиоустановок — это хороший способ не только экономии, но и вклад в защиту экологии планеты.
Принцип работы солнечного коллектора
Он очень прост. Панели аккумулируют солнечное тепло и передают их теплоносителю. Он циркулирует через змеевик в накопительном резервуаре и отдает тепло воде, которую можно использовать для любых нужд. Весь процесс контролируется контроллером, который запускает насосную группу если теплообменник набрал необходимую температуру.
Как устроен солнечный коллектор в целом. Все система состоит из следующих элементов:
- сами панели в необходимом количестве согласно расчетов,
- контроллер управления (включая датчики),
- насосная группа,
- накопительная емкость (как правило это бак на 300-3000 литров),
- монтажные элементы, трубы и фитинги.
Убрать какой либо элемент из этой схемы нельзя, она не будет работать. Исключение только коллекторы с проточными нагревателями. О них немного позже.
Производительность, на что можно рассчитывать
Прежде чем устанавливать такое оборудование стоит учесть такой фактор как окупаемость. Ведь плох тот предприниматель, который не получает прибыль со своих инвестиций. Окупаемость коллектора зависит напрямую от его производительности.
Все компании, которые занимаются изготовлением этих систем, дают примерно одинаковые цифры:
- Эффективность для нагрева воды (гвс) – 50-90%.
- Эффективность для отопления дома – до 30%.
Другими словами, эта система может полностью обеспечить дом горячей водой. Отопление дома может покрыть и больше заявленного процента, все зависит от самой системы и количества панелей, а также правильности их установки.
Гелиоустановки для систем горячего водоснабжения и отопления
Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.
Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.
Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.
В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.
Использование солнечных коллекторов имеет очевидные преимущества:
- снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
- экологичность данного вида энергии.
Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.
Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.
Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.
Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.
Основные разновидности солнечных коллекторов
Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.
КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.
Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:
- водяные (жидкостные);
- воздушные.
По уровню предельных температур коллекторы бывают:
- низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
- среднетемпературными до 80°C;
- высокотемпературными – более 80°C.
Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.
Конструктивно солнечные нагреватели воды могут быть:
- плоскими, которые могут быть как воздушными, так и жидкостными;
- вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
- трубчатыми – бывают и жидкостными, и воздушными;
- термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.
Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.
Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.
Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.
Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.
