Подключение и выбор терморегулятора для ИК-обогревателя

Цены на терморегуляторы разных моделей

Стоимость термостатов для отопительных котлов зависит от типа прибора, количества поддерживаемых функций и компании производителя. Наиболее усовершенствованные модели программируемых терморегуляторов с большим выбором настроек будут стоить гораздо дороже, чем модели простых механических устройств, однако и уровень точности в них гораздо выше.

Выбирая тот или иной тип устройства, стоит учитывать уровень энергосбережения, который он может обеспечить отопительному аппарату и степень удобства управления оборудованием для достижения комфортного климата в помещении. Приблизительная цена механического терморегулятора для котла отопления Baxi с диапазоном настройки температуры от 5 до 30°C и защитой от замерзания составляет 1180 руб.

Купить комнатный терморегулятор для газового котла механического исполнения модели SAS816WHB-0 с опцией задержки срабатывания 5 минут можно за 1490 руб. Особенностью этого устройства является возможность управлять не только работой газового отопительного оборудования, но и функционированием кондиционера. Комнатный механический термостат Cewal RQ10 обойдется вам в 790 руб.

Купив термостат для котла отопления, вы сможете не только настроить комфортный температурный режим для каждой комнаты в холодное время года, но и продлить срок эксплуатации отопительного оборудования.

Как подключить терморегулятор к инфракрасному обогревателю

Какой бы из приведенных выше вариантов вы ни выбрали, для его точной и корректной работы требуется правильная установка. В первую очередь это связано с выбором подходящего места, делая который вы должны учитывать следующие факторы:

прибору может навредить высокая влажность;

Процесс монтажа терморегулятора своими руками

поблизости не должны находиться источники тепла или солнечного света.

Если не учитывать эти факторы, замеры температуры будут производиться неточно, что приведет к некорректной работе отопительного прибора и его неспособности поддерживать в доме необходимую температуру.

Отдельный вопрос – подключение самого прибора к сети и инфракрасному обогревателю. Для того чтобы соединить все эти элементы между собой, необходимо использовать автоматическое реле. Именно оно будет служить источником питания для обогревателя. Рассмотрим несколько самых распространенных вариантов подключения.

Схемы подключения инфракрасного обогревателя через терморегулятор

Самая быстрая и понятная схема подключения терморегулятора к инфракрасному обогревателю – это использовать 1 термостат на 1 обогреватель. В этом случае схема соединения максимально проста: автомат имеет 2 пары проводов, одна из которых уходит к терморегулятору. Один провод – это ноль, другой – фаза. И подсоединять их нужно соответственно. При помощи второй пары проводов производится соединение с самим отопительным прибором.

Варианты подключения инфракрасных обогревателей через термостат

Второй, немного более сложный, способ подключения инфракрасного обогревателя через терморегулятор подразумевает использование параллельного подключения. Таким образом к одному терморегулятору можно подключить сразу два отопительных прибора. Одна пара проводов от автомата подсоединяется к термостату, от которого, в свою очередь, делается разводка на два разных обогревателя.

Самый сложный, но в то же время и наиболее практичный вариант – это использование одного терморегулятора на несколько бытовых обогревателей. Для этой цели необходимо использовать магнитный пускатель, а схему подключения разрабатывать индивидуально. Конечно, можно попробовать подыскать готовую, но такой способ не сможет совершенно точно гарантировать бесперебойную работу системы.

Чтобы подключить несколько обогревателей, необходимо использовать магнитный пускатель

Существуют даже производители, которые выпускают к своим приборам оригинальные магнитные пускатели, а также комплекты проводов, необходимые для их подключения. Благодаря этому производить подключение намного проще, да и качество таких товаров считается выше. Но в любом случае, если ранее вы не имели дела с электричеством, лучше доверить разработку схемы и подключение системы профессионалам.

3 Напольный ультракрасный агрегат

Описание комплектации и технических характеристик электрообогревателя BALLU BIH-L:

• мощность ≈ 3 кВт;
• высота фиксации на треноге достигает 4,5 м;
• стальной корпус;
• наличие функции управления нагрева прибора;
• комплект кронштейнов;
• специальный отражатель с ребристой поверхностью.

Такой образец рассматривают, как наиболее универсальный, поскольку его можно устанавливать практически в любом месте. Равномерно прогревая воздух, создается комфортная температура для всех, находящихся в поле действия прибора. Чтобы создать уютный микроклимат на открытой площадке, стоит подумать о приобретении инфракрасного зонтика, который предназначен именно для обогрева при продолжительном нахождении на улице в холодное время года.

Особенности подключения и монтаж

Потолочные или настенные инфракрасные обогреватели с терморегулятором, конечно же, смогут нормально работать, однако от встроенных термостатов мало толку – их датчики будут срабатывать не на реальную температуру в помещении, а на степень нагрева корпуса отопительного прибора. Именно поэтому правильная схема установки предполагает выносное размещение элементов контроля.

При этом монтаж терморегулятора обязательно должен учитывать зональность работы инфракрасного обогревателя, иначе работа устройства будет некорректной. При установке регулятора температуры следует придерживаться простых правил:

• если установлен потолочный обогреватель, то термостат лучше располагать на удаленной стене. Настенное исполнение ИК-отопителя требует размещения регулятора на той же поверхности, с учетом необходимого удаления;
• оптимальным расстоянием от пола считается высота около 1,5 метра;
• монтаж напрямую зависит от типа крепления – встраиваемые изделия потребуют штробирования стен, а приборы для поверхностного монтажа нуждаются в установке монтажных коробов под питающие кабели и провода термодатчика;
• если схема установки предполагает размещение прибора на наружной стене дома, то под его корпус устанавливается теплоизоляция. Это поможет избежать ложных срабатываний реле;
• выбранное место для установки регулятора температуры должно находиться на удалении от окон, дверей и отопительных приборов.

Схема подключения ИК-обогревателя через регулятор температуры не имеет никаких подводных камней, поэтому монтаж выполняется точно так же, как и установка любой мощной розетки. Естественным требованием является соответствие сечения монтажных проводов мощности нагревателя.

Терморегулятор имеет две пары клемм, которыми подключается к автомату электрического щита с одной стороны и к ИК-обогревателю с другой. Если схема предусматривает подключение нескольких отопительных приборов, то они должны включаться параллельно. При этом возможны два варианта включения:

1. от терморегулятора идет столько пар проводов, сколько приборов требуется через него подключить.
2. от регулятора отходит только два проводника, которые поочередно запитывают необходимое оборудование.

На схеме — последовательное подключение двух инфракрасных обогревателей

Разумеется, во втором случае сечение кабеля должно быть больше.

При монтаже важно не перепутать места включений нулевого и фазного проводников, так как некоторые модели электронных регуляторов весьма чувствительны к такого рода «переполюсовке». Схема включения мощной нагрузки предполагает установку магнитного пускателя или контактора

В таком случае выходные клеммы терморегулятора присоединяются к управляющему реле, а обогреватели подключают через рабочие контакты пускателя

Схема включения мощной нагрузки предполагает установку магнитного пускателя или контактора. В таком случае выходные клеммы терморегулятора присоединяются к управляющему реле, а обогреватели подключают через рабочие контакты пускателя.

При подключении инфракрасного оборудования должное внимание надо уделить заземлению. Его контур должен быть надежным, а заземляющие шины иметь низкое внутреннее сопротивление

При работе с мощной нагрузкой нелишней будет и установка устройства защитного отключения.

Организация заземления ИК-обогревателя

В заключение стоит отметить, что выбрать нужный терморегулятор можно на основании теоретических выкладок, обзоров и сравнений. Но установка и подключение прибора к инфракрасному обогревателю потребует от вас не теории, а опыта и практических навыков. При малейших сомнениях обратитесь к профессиональному электрику. Помните – с электричеством и отоплением лучше не шутить!

В дополнение предлагаем вам ознакомиться с любительской инструкцией по укладке инфракрасного пола, в том числе подробно рассматривается монтаж терморегулятора и датчика температуры:

Возможно, вам будет интересно узнать

Сделать дом теплым – легко!

Разновидности и характеристики терморегуляторов

Термостат – это устройство, которое производит периодические замеры температуры воздуха в помещении и, в зависимости от полученных результатов, корректирует работу отопительного прибора. То есть, если температура воздуха достигла выставленной отметки, питание ограничивается и обогреватель прекращает работу. Как только воздух остывает, прибор снова вступает в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.

Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует две основные разновидности термостатов:

1. Механические.
2. Электронные.

Механический тип терморегулятора для инфракрасного обогревателя

Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, наружная часть которой оснащена переключателем. Как правило, он круглый, что позволяет плавно изменять его положение. Значение деления может быть разным, например, в некоторых моделях это 1° , а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе расположена кнопка включения и световой индикатор, показывающий активен ли прибор в данный момент.

Существуют и более современные механические модели терморегуляторов, которые оснащены дисплеем. Правда, данных там отображается не так уж и много, а управление температурой происходит при помощи всего двух кнопок управления.

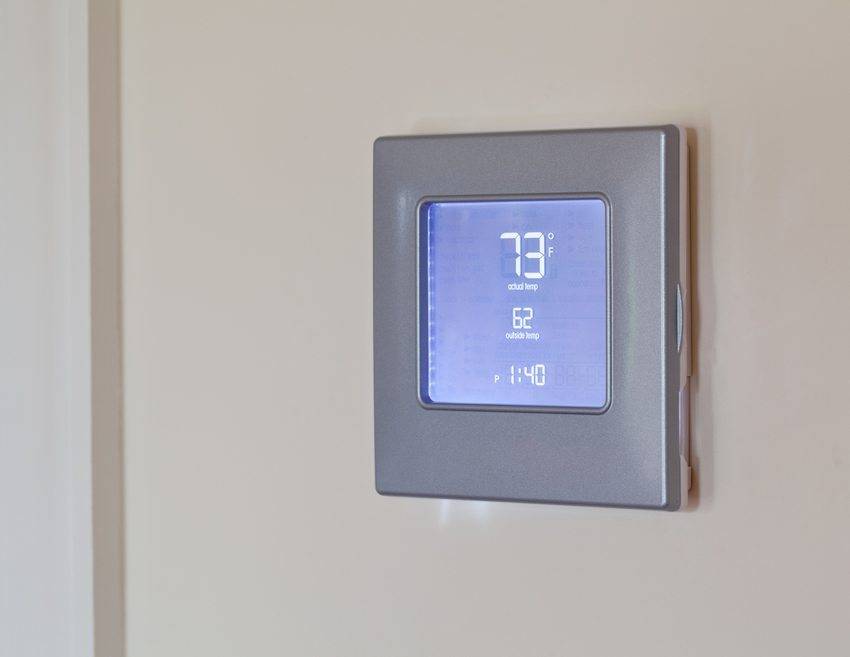

Электронная разновидность термостата, контролирующего работу ИК-обогревателя

Электронные терморегуляторы имеют куда большие возможности в управлении. Дизайн и конструкция данных устройств постоянно модернизируются – для изготовления современных моделей используют даже жидкокристаллические экраны.

В зависимости от выбранной модели настройка и управление могут осуществляться как при помощи кнопок, так и сенсорно. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида, используют специальные откидные крышки.

Такие приборы без проблем можно использовать даже в тех домах, где хозяева часто отсутствуют или проживают сезонно. Устройство легко поддается программированию и без труда управляется дистанционно при помощи мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.

Критерии выбора розеточного терморегулятора

Если появилось желание установить розеточный термостат, то нужно взвешенно отнестись к выбору аппаратов такого типа

Есть несколько моментов, на которые желательно сосредоточить внимание перед покупкой. Это:

Рабочая мощность самого обогревателя. Лучше если она будет на 30% меньше допустимой нагрузки контроллеров, которые рассчитаны на мощности в 2 кВт, 3 кВт, 3.5 кВт. Рекомендуемая мощность написана на обратной стороне самого устройства.

Дополнительные функции. На стоимость термореле в значительной мере влияют его дополнительные возможности. Самые дешевые модели работают только на включение и выключение бытового обогревателя. Но есть приборы, которые могут принимать команды по управлению климатом в помещении удалённо, через интернет или с датчиком движения. А если оборудовать помещение GSM-розеткой, то появится возможность удаленного управления отоплением со своего смартфона. Конечно, это очень удобно и современно, но уровень цен таких устройств совсем другой.

Характеристики помещения. Для каждого жилья есть свой температурный диапазон. Поэтому нужная модель подбирается исходя из особенностей комнаты.

Производитель

Тут лучше обратить внимание на проверенные модели от ведущих производителей приборов такого класса.

Уровень защиты. Большинство приборов обладают степенью защиты IP20, что позволяет их использовать с некоторыми ограничениями

В помещениях с повышенной влажностью, таких как ванная комната, их применять нельзя. Для влажных помещений прибор должен обладать классом минимум IP44.

Наличие дополнительных программ. Наиболее эффективны цифровые регуляторы с программным управлением. Такие программы нацелены на оптимальный обогрев при наименьшем расходе электроэнергии. Регулятор сам следит не только за состоянием температуры воздуха в помещении, но и способен отключаться, если в доме никого нет.

Дизайн прибора. Современный рынок позволяет подобрать устройство, как по цвету, так и по форме.

Наличие защитной блокировки от детей.

Разновидности и характеристики терморегуляторов

Термостат – это устройство, которое производит периодические замеры температуры воздуха в помещении и, в зависимости от полученных результатов, корректирует работу отопительного прибора. То есть, если температура воздуха достигла выставленной отметки, питание ограничивается и обогреватель прекращает работу. Как только воздух остывает, прибор снова вступает в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.

Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует две основные разновидности термостатов:

1. Механические.
2. Электронные.

Механический тип терморегулятора для инфракрасного обогревателя

Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, наружная часть которой оснащена переключателем. Как правило, он круглый, что позволяет плавно изменять его положение. Значение деления может быть разным, например, в некоторых моделях это 1° , а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе расположена кнопка включения и световой индикатор, показывающий активен ли прибор в данный момент.

Существуют и более современные механические модели терморегуляторов, которые оснащены дисплеем. Правда, данных там отображается не так уж и много, а управление температурой происходит при помощи всего двух кнопок управления.

Электронная разновидность термостата, контролирующего работу ИК-обогревателя

Электронные терморегуляторы имеют куда большие возможности в управлении. Дизайн и конструкция данных устройств постоянно модернизируются – для изготовления современных моделей используют даже жидкокристаллические экраны.

В зависимости от выбранной модели настройка и управление могут осуществляться как при помощи кнопок, так и сенсорно. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида, используют специальные откидные крышки.

Такие приборы без проблем можно использовать даже в тех домах, где хозяева часто отсутствуют или проживают сезонно. Устройство легко поддается программированию и без труда управляется дистанционно при помощи мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.

Достоинства и недостатки инфракрасного обогревателя

Такой принцип работы позволяет отметить следующие достоинства ИК обогревателей:

Достоинства ИК обогревателя

• Комфортный микроклимат в доме. Прогревается не только зона возле нагревательного прибора, но и во всем помещении. Кроме того, благодаря принципу излучения электромагнитных волн, прогревается пол, стены, предметы обихода. В отличие от конвекционных радиаторов, где греется только воздух, вся одежда, одеяла, ковры тоже будут теплыми.





















• Очень высокий коэффициент полезного действия (почти 100%).
• Экономия электроэнергии (но это только при условии установки терморегулятора).

• Не сушит воздух. Очень важный параметр, если вы заботитесь о комфортном микроклимате в комнате. Как известно, на этот показатель влияет не только температура, но и влажность воздуха. Любые нагревательные приборы (батареи, конвекционные радиаторы, печки) очень высушивают воздух, из-за чего в холодное время года в доме может быть не комфортно находиться. ИК нагреватель же, действуя по совершенно иному принципу выработки тепла, не высушивает воздух. Даже при длительном нахождении в закрытом помещении, в котором работает инфракрасное устройство, вам будет не только тепло, но и комфортно.

• Эффективное распределение температуры (нижняя часть помещения прогрета больше, а ближе к потолку температура снижается).
• Невысокая стоимость.
• Средний срок инфракрасного нагревателя – не менее 20 лет. Конечно, речь идет о правильной эксплуатации.
• Не поднимает пыль (в отличие от конвекционных приборов).

• Позволяет использовать как дополнительное отопление в особо холодный сезон или в комнатах, где не предусмотрено отопление.

• Препятствует образованию грибка на стенах.
• Экологичность и положительное влияние на здоровье человека.

• Стильный внешний вид.

• Бесшумность работы.

Несмотря на видимые плюсы ИК обогревателей, есть и несколько недостатков.

• Приборы небольшой мощностью не могут поддерживать комфортный микроклимат во всех углах помещения. Обычно при выходе из зоны досягаемости лучей, чувствуется существенное снижение температуры.

• Второй недостаток связан с воздействием на человеческий организм. И хотя безопасность инфракрасных обогревателей давным-давно научно доказана, есть случаи индивидуальной непереносимости электромагнитных волн.

  При длительном нахождении вблизи таких агрегатов, человек начинает чувствовать жжение в глазах, наблюдается синдром сухости глаза. Специалисты не рекомендуют длительное время смотреть на нагревательный элемент ИК нагревателя, так как это может повредить роговицу глаза.

• Не следует забывать и о том, что инфракрасный нагреватель создает достаточно серьезную нагрузку на электросеть, что может стать серьезной угрозой для старой электропроводки.

  Поэтому если дача у ас стоит уже не один десяток лет и в качестве электропроводки вы не слишком уверены, то следует трезво оценить ее состояние перед покупкой и монтажом инфракрасного прибора. Возможно, следует заменить электропроводку в доме.

5 Описание лучших моделей

Сегодня в продаже имеются механические и электронные терморегуляторы для ИК-обогревателя от различных производителей. Популярностью пользуется продукция от отечественных брендов, которая сочетает надежность, долговечность и имеет доступную стоимость. Также востребованы на рынке полностью автоматизированные блоки управления инфракрасных отопителей от японских, американских и западноевропейских производителей. Стоит выделить следующие модели:

• Ballu BMT-1. Недорогое механическое термореле для обогревателя, которое было разработано специально для работы с инфракрасными отопителями от производителя компании Ballu. К преимуществам этой модификации терморегулятора относят возможность использования его с однофазными отопителями мощностью в 2 кВт, наличие широкого диапазона регулировки температуры. Корпус устройства выполнен из сверхпрочного пластика. На сегодняшний день стоимость механического терморегулятора Ballu BMT-1 составляет 600−700 рублей.
• Neoclima RQ -1. Механический накладной термостат для инфракрасного обогревателя, который может использоваться с отопителями и тепловыми завесами. Эта модель разработана для контроля показателей температуры в системах кондиционирования и автономного отопления. Благодаря выполнению корпуса с электро- и влагозащитой прибор можно размещать на открытом воздухе. Стоимость регулятора Neoclima RQ-1 составляет на сегодняшний день около 700 рублей.
• Easter RTC 70.26. Это популярная модель электромеханического термостата, которая используется в системах тёплый пол и с инфракрасными отопителями. Прибор оснащен выносным датчиком, измеряющим температуру и передающим сигнал основному блоку управления. Электромеханический термостат отличается простотой использования. Преимуществом этой модели является универсальность использования, а также возможность подключения отопительных приборов с мощностью в 3500 Вт. Стоимость Easter RTC 70.26 составляет на сегодняшний день 700 рублей.
• Eberle RTT — E 6121. Накладной электромеханический термостат, имеющий ручное управление. Диапазон регулировки температуры составляет +5−30 градусов. Прибор позволяет управлять одновременно работой сразу нескольких обогревателей с суммарной мощностью не более 3,5 кВт. Эксплуатировать этот накладной терморегулятор можно в помещениях с показателем влажности не выше 95%. Благодаря использованию в качестве чувствительного элемента биметаллической пластины обеспечивается максимальная точность работы устройства, надежность и функциональность регулятора. Стоимость Eberle RTT — E 6121 составляет на сегодняшний день 1200 рублей.
• БиЛюкс Т08. Программируемый термостат от отечественного производителя компании БиЛюкс. Прибор имеет сенсорный дисплей и удобную подсветку экрана. Устройство получило высокий класс влагозащищенности, оно выполнено из прочного пластикового корпуса. У термостата имеется ручной и программируемый режим управления, в комплекте поставки идет датчик температуры с проводом длиной в 3 метра. Устройство имеет опцию аварийного отключения, запоминает последние установленные программы, отличается расширенным функционалом. Стоимость БиЛюкс Т08 составляет на сегодняшний день 3 тыс. рублей.
• Terneo PRO. Топовая модель программируемого электронного терморегулятора, которая имеет четкий сенсорный дисплей. Все данные о настройках и работе инфракрасного отопителя могут храниться в облаке, что обеспечивает возможность просмотра нужных параметров с планшета и смартфона. Производитель разработал специальное приложение для удаленного управления работой терморегулятора. Прибор имеет расширенные функции программирования, а в память уже заложено 16 предустановленных режимов нагрева. В составе комплекта поставки имеется датчик температуры с качественным сетевым кабелем. Стоимость этой модели на сегодняшний день составляет 3500 рублей.

Использование механических и электронных регуляторов для управления работой инфракрасными нагревателями существенно расширяет функционал теплового оборудования. С помощью таких приспособлений можно в полностью автономном режиме управлять работой ИК-отопителей, обеспечивая поддержание оптимальной температуры в доме. В специализированных магазинах можно подобрать различные модели регуляторов, которые будут отличаться принципом работы, предназначением, функционалом и стоимостью.
