Как подключить и отрегулировать термостат для водонагревателя
Если бойлер не работает, то не нужно его запускать еще раз, дожидаясь феноменального включения, а проверить изделие на наличие поломок. Если выяснено, что проблема в терморегуляторе, то требуется замена. Ремонт на датчик не распространяется и, как правило, просто приобретают новую деталь. Как заменить терморегулятор?
Не нужен мастер, просто не стоит нарушать ниже представленную инструкцию:
- Водонагреватель отключается от сети.
- Перекрывается вентиль с подачей воды в емкость бака, и сливается вся имеющаяся в нем жидкость.
- Снимается нижняя панель прибора, что позволяет подобраться к тэну.
- Далее снимается прижимное кольцо в нагревательном элементе.

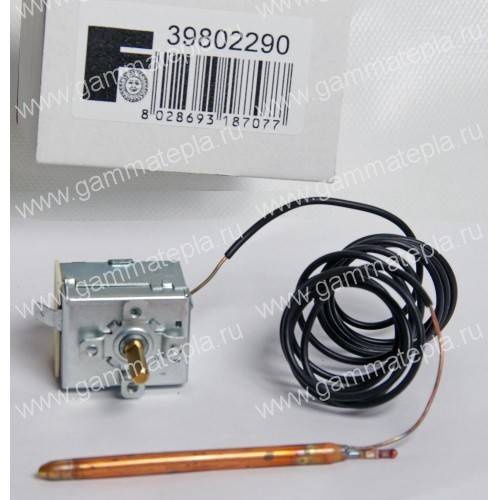

- Вынимается датчик в терморегуляторе и регулирующий блок.
- Устанавливается новый терморегулятор.
- На место обязательно нужно установить прижимное кольцо и закрепить нижнюю панель.
Пара не сложных движений, и экономится максимум средств, времени и сил. Для того чтобы выбрать защитный терморегулятор на водный нагреватель, стоит следовать определенным рекомендациям от специалистов. Отправляясь за приобретением нового терморегулятора, стоит захватить с собой технический паспорт на бойлер. Так продавцу будет намного проще сориентироваться в том, какая модель и с какими эксплуатационными особенностями подойдет лучше всего. Категорически запрещается выкидывать сломанное изделие до покупки нового.
Выбирать термостат нужно точно такой же модели, так как минимальное отличие по размеру или характерным чертам может привести к поломке всего бойлера. При выборе терморегулятора самостоятельно, нужно ориентироваться на вид изделия, параметры, способ монтажа, на то, какой он обладает рабочей силой тока и функциональностью.
Лучшие известные производители и модели: характеристики и цены

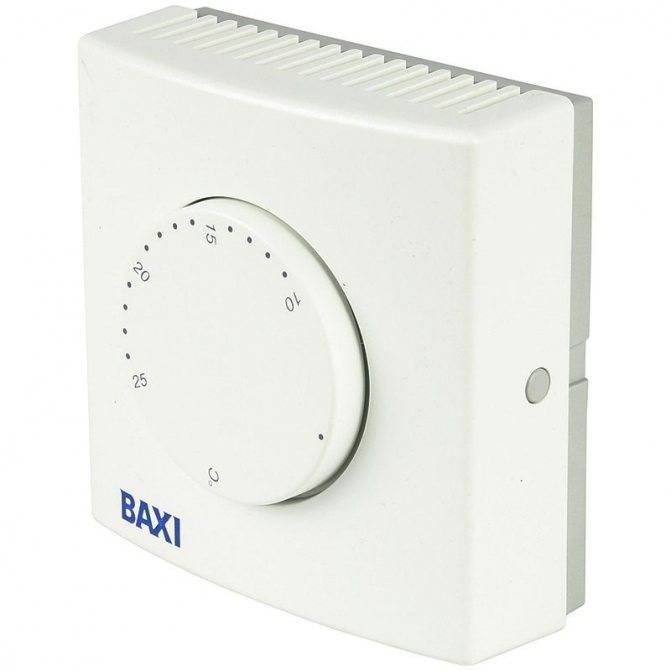

BAXI KHG
Известный простой механический терморегулятор без дополнительных функций и настроек. Среди механических аналогов отличается итальянским качеством сборки и надежностью, стандартным гистерезисом 1°C, минималистичным приятным дизайном. Недостатки стандартны для всех механических устройств – высокая погрешность, шаг температуры в 1°C, а не в 0,5°C, неизменный гистерезис.
TEPLOCOM TS-Prog-2AA/8A
Проводной программируемый электронный термостат. Отличается наличием практически всех доступных на сегодняшний день функций за небольшую цену, по сути лучший выбор в соотношении цена-качество.
Имеет хороший контрастный дисплей, возможность установки минимальной и максимальной температуры, режим защиты насоса, защиты от перегрева и замерзания, индикацию неисправности системы, установку гистерезиса программирование температурных графиков на 7 дней и т.д.
Недостатками являются проводное соединение и, несмотря на это, питание от 2 батареек типа АА, их достаточно на 1-1,5 года эксплуатации.
TEPLOCOM TS-Prog-2AA/3A-RF
Абсолютно аналогичный предыдущей модели программируемый термостат, но уже с беспроводным соединением по частоте 868 МГц, это значит увеличение дальности приема вплоть до 100 метров. Приемник подключается к котлу проводным соединением. Недостатком данной модели является довольно высокая цена, поскольку у проводных аналогов за эту цену могут быть встроены Wi-Fi и GSM-модули, в комплекте имеются датчики для теплого пола.
ТЕПЛОЛЮКС MCS-350
Один из лучших комнатных терморегуляторов для котла отопления. Имеет практически все современные контролирующие и защитные функции, режим программирования 24/7, подробную статистику потребления. Отличается наличием сенсорного ЖК дисплея с автоматической блокировкой, наличием Wi-Fi модуля, позволяющего управлять системой со смартфона, дополнительный выносной датчик температуры в комплекте (всего можно подключить до 32 датчиков).
Благодаря Wi-Fi, термостат можно установить в любом незаметном месте и производить управление со смартфона, но даже при открытой установке, он гармонично впишется практически в любой интерьер.
Выбор терморегулятора для электрокотла — производители, модели и цены
При создании систем автономного отопления, в которых источником нагрева теплоносителя является электрический котел, могут возникнуть проблемы с контролем температуры нагрева. Практически все современные модели комплектуются удобным блоком управления, благодаря которому можно регулировать температурный режим воды в системе. Но для старых котлов это скорее исключение, чем правило. Решением может стать установка терморегулятора (термореле).
Это устройство предназначено для автоматического отключения нагревательных элементов электрокотла при достижении определенного уровня температуры воды в системе.
Он может быть нужен в 2-х случаях:
- Контроль температуры в котле, если в его конструкции нет необходимого блока.
- Регулирование режима в зависимости от температуры в помещении – дистанционное подключение.
Для решения каждой из этих задач необходимо знать критерии характеристики и критерии выбора терморегуляторов.
Характеристики и параметры
Выбор термостата для котла должен быть взвешенным и полностью соответствовать параметрам отопительного прибора. Для большинства приборов это следующие характеристики:
- Диапазон регулирования температуры. Зависит от отопительной системы – максимальная и минимальная возможная температура теплоносителя без ухудшения свойств трубопровода и котла.
- Ток нагрузки и мощность – определяется параметрами электросети.
- Режимы работы – многофункциональный. В этом случае можно настроить работу устройства в зависимости от времени суток, продолжительности работы и температурного режима.
- Тип подключения – проводной или беспроводной. Первый вариант предпочтительнее, так как является более надежным и дешевым. Для установки в отдельных комнатах можно использовать беспроводные модели.
После определения всех вышеизложенных параметров можно приступать к выбору конкретной модели.
Производители и цены
Среди множества производителей термостатов можно выделить основные, чья продукция всегда отличалась качеством и разнообразием ассортимента:
Для модернизации старого котла лучше всего подойдет блок управления Terneo rk:
Его установка повысит КПД работы отопительного прибора, улучшит комфорт пользования. Регулирование температуры воды в системе позволит увеличить срок ее эксплуатации.
Особенностью конструкции является цифровой датчик, облегчающий установку нужного режима. Данное устройство просто в использовании и имеет широкий температурный режим. Предназначено для электрических котлов с биметаллическим реле.
Средняя стоимость составляет 1 450 руб.
Польские терморегуляторы Auraton способствуют существенному снижению затрат электроэнергии при работе котла отопления. Для оптимальной работы рекомендовано устанавливать модель Auraton 2005 или 2005 TXPlus:
Данная модель имеет 2 типа подключения — проводной и дистанционный. Он имеет недельный режим программирования, который можно легко установить с помощью удобной контрольной панели с жидкокристаллическим дисплеем. В базовой комплектации есть 9 программ для работы котла – 6 заводских и 3 пользовательских.
Новое слово в контроле системы отопления – терморегулятор PT32 GST. Он подходит для любых электрических котлов, которые требуют сухие переключающие контакты.
Это цифровой термостат со встроенным модулем GSM. При помощи коротких смс сообщений можно настроить текущий режим работы системы отопления. Принцип работы устройства основан на постоянном контроле внешних параметров с настроенными данными.
8 500 руб. Выбор терморегулятора, в особенности для модернизации старой модели котла –занятие ответственное и может существенно сказаться на его работе. Поэтому советуем проверить текущие параметры отопительной системы и согласно им принимать решение о покупке той или иной модели терморегулятора.
Виды регулятора температуры для котла отопления
По стандарту в котлоагрегатах любого типа устанавливают простой терморегулятор, задача которого состоит в отслеживании температуры теплоносителя в отопительном контуре. Оптимальный температурный режим владелец дома или квартиры задает по своему усмотрению, после чего в работу включается термоэлемент. Он активирует газовую горелку или ТЭН, что приводит к нагреву теплоносителя.
Современные и дорогие модели отопительных котлов производители дополняют выносными регуляторами температуры. Их функционал расширен, потому они способны:
- активировать отопительную систему в соответствии с данными погодозависимого сенсора, размещенного на улице. То есть, если температура опускается ниже определенных показателей, регулятор это улавливает и включает котел в доме или квартире;
- постоянный контроль за температурой теплоносителя в отопительном контуре;
- выносной комнатный регулятор температуры газового котла позволяет управлять агрегатом с любой точки дома;
- есть возможность измерения температуры в любой комнате с помощью выносного датчика.
Погодозависимый регулятор температуры – идеальный вариант, но в то же время он самый дорогостоящий. К тому же, могут возникнуть сложности с его монтажом и регулировкой. Но погодозависимый датчик позволяет более эффективно управлять котлом и системой отопления, т. к. реагирует на изменения погоды за окном. Потому в комнатах всегда будет оптимальный микроклимат.
Если установить регулятор температуры на удалении от котлоагрегата, то он автоматически трансформируется во внешний управляющий модуль. Его основная функция заключается в сканировании показаний термоэлемента, и дистанционном включении отопления, если показатели будут ниже заданных домовладельцем.
Терморегуляторы также различаются по принципу работы. Виды приведены ниже в таблице.
Калибровка регулятора тяги:
1 Затапливаем твердотопливный котел.
2 Доводим до температуры 60 градусов.
3 Выставляем на регуляторе температуру 60 градусов и соединяем рычаг и заслонку цепочкой, так чтобы заслонка была приоткрыта на 1-2 мм.
4 Используйте соответствующую шкалу регулятора тяги в зависимости от способа монтажа, горизонтальный – верхняя шкала, вертикальный – нижняя шкала.
Установка регулятора тяги Esbe:
Терморегулятор Котлы
Автоматика в системе отопления позволяет более точно контролировать температурный режим в обогреваемых помещениях и экономить на топливе. Установив термостат для котла отопления, хозяин коттеджа повышает на 20–30% эффективность работы котельного оборудования и сильно себе упрощает его обслуживание.
Мы расскажем о применяемых на практике видах терморегуляторов, о правилах их расположения и особенностях подсоединения. В предложенной нами статье подробно описаны варианты и схемы подключения приборов. С учетом наших советов вы сможете грамотно выбрать устройство и при желании установить.
Монтаж автоматических регуляторов отопления
Нижеизложенная инструкция поможет установить терморегулятор как на алюминиевые, так и на биметаллические радиаторы.
Если радиатор подключен к рабочей системе отопления, то из него следует слить воду. Сделать это можно с помощью шарового крана, запирающего вентиля или любого другого устройства, блокирующего подачу воды из общего стояка.
После этого открывают клапан батареи, располагающийся в области места поступления воды в систему, перекрывают все краны.
После того, как из батареи была устранена вода, ее необходимо продуть, чтоб убрать воздух. Также это можно сделать с помощью крана Маевского
На следующем этапе выполняют снятие адаптера. Перед процедурой пол застилают материалом, хорошо поглощающим влагу (салфетками, полотенцами, мягкой бумагой и т.д.).
Корпус клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.
При откручивании адаптера может потребоваться использование клапана, расположенного внутри батареи
После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу. Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.
Резьбу необходимо оборачивать сантехнической запорной лентой почасовой стрелке, сделав 5-6 оборотов
Важно, чтобы лента ложилась ровно, поэтому необходимо своевременно ее разглаживать, если это нужно. Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга
В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга
Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга.
Далее происходит монтаж самого терморегулятора. Для этого, следуя по стрелкам, изображенным на корпусе, его устанавливают на воротник, после чего, фиксируя клапан разводным ключом, затягивают гайку, которая находится между регулятором и клапаном. В это же время с помощью второго ключа гайку плотно закручивают.
Важно во время установки термостата не повредить резьбу, а после закручивания проверить прочность соединения, чтобы при запуске воды избежать протечек
На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру.
В двухтрубной системе можно установить терморегуляторы на верхней подводке.
Сообщества › Кулибин Club › Блог › Электрика: Датчики температуры, делаем сами.
Иногда возникает нужда в температурном контроле за каким нибудь процессом, будь то автомобиль или народное хозяйство. Схем термоконтроля всяких много, но датчики как правило имеют неудобный конструктив, не предусматривающий крепления в контролируемой среде. Вот о датчиках и поговорим.
Как правило, датчиками для измерительных схем служат полупроводниковые приборы — термисторы:
Корпус может быть другим, но внутри все равно будет сидеть примерно такая капелька с выводами.
Вторым распространенным датчиком температуры является DS1820:
зачастую они продаются в таком виде:
Внутри все та же микросхемка DS18B20 о трех выводах причем даже без термопасты.
Теперь давайте попробуем внедрить эти радиодетали в автомобиль, например для цифровой индикации температуры ОЖ или управления электровентиляторами.
Нам понадобится донорский датчик — любой подходящий по резьбе и стоимости. В моем случае это Волго-УАЗовский датчик ТМ 106-10
Берем дрель в качестве токарного станка и аккуратно зажимаем датчик в патрон. Ножовкой по металлу спиливаем завальцовку. Когда датчик развалится на составные части так же в дрели ровняем край датчика надфилем. Получаем корпус-заготовку для внедрения туда нашей радиодетали.
Далее можно пойти двумя путями:1. Залить в корпус расплавленного припоя, в этом припое просверлить канал и вставить туда термистор. Можно заполнить полость корпуса термопастой и воткнуть термистор в неё, но у олова теплопроводность на несколько порядков лучше чем у термопасты, поэтому термопасту конечно же надо применять, но мазать ее лучше тонким слоем.
Минус этого метода в большой инерционности полученного датчика.
2. Сделать так, как делаю это я Берем телескопическую антенну от какого нибудь старого ненужного девайса:
Если вы их раньше выкидывали, то делали это зря, потому что такие антеннки являются источником замечательных тонкостенных латунных трубочек разного диаметра:
Подбираем трубочку наиболее подходящую к термистору — он должен максимально плотно вставляться внутрь трубки. Отмеряем и опять воспользовавшись дрелью, отрезаем нужный нам кусочек трубки — резать лучше надфилем. Берем наш корпус-заготовку и сверлим его торец по диаметру трубки. Торец корпуса лудим оловом, трубку зачищаем до латуни и тоже облуживаем. Вставляем трубку в корпус и припаеваем их друг к другу, паяльника на 80Вт хватает за глаза. Должно получиться как то так (торец уже запаян небольшим кусочком медной фольги толщиной 1мм):
Проверяем полученный корпус датчика на герметичность. Я делаю это не очень технологично — на присос языком
Советуем изучить Охранная зона ЛЭП
Если с герметичностью все в порядке приступаем к следующей стадии: установке термистора и разъема.
Опять все примеряем и отрезаем выводы термистора с тем расчетом, чтобы при установке в корпус термистор находился в конце трубки, а лучше упирался в торец:
Теперь термистор готов к установке. Закладываем немного термопасты вовнутрь трубки, сам термистор тоже немного обмазываем термопастой и вставляем в трубку. После того как термистор вошел в трубку под разъем закладываем немного приготовленного заранее поксипола или эпоксидного пластилина. Вдавливаем разъем в поксипол, излишки убираем. Когда поксипол окончательно застынет получается вот такой симпатичный датчик готовый к установке:
А вот так датчик будет стоять на своем рабочем месте — измерительная часть будет полностью омываться рабочей средой:
Ну и картинка общей проверки работоспособности электрической части:
3 Основные преимущества
Подобное оборудование имеет множество преимуществ. Наиболее важным для многих владельцев автономного отопления считается экономия. Если сделать расчет за несколько месяцев, станет понятно, что котел с подобным оборудованием работает на 30% меньше, чем без него. Эти показатели верны при использовании газового или твердотопливного вида. Если же отопление помещения осуществляется с применением солярки, экономия составляет 50%. Есть у прибора и другие достоинства:
- создание здорового микроклимата в каждой комнате за счет равномерного нагрева воздуха и поддержания температуры;
- отсутствие необходимости постоянно контролировать функционирование отопительного прибора, поскольку датчики самостоятельно выполняют эту работу;
- продление срока службы всей отопительной системы за счет уменьшения времени ее работы, что считается немаловажным достоинством, учитывая стоимость оборудования и растраты на его установку.
Детали устройства
Выше было предложено использовать в качестве температурного сенсора термистор, но это не единственный вариант.
В принципе, в этом качестве может быть задействован любой полупроводниковый элемент, так как характеристики этих деталей всегда зависят от температуры.
Так, например, ток коллектора обычного биполярного транзистора при нагреве возрастает, что неминуемо отражается на работе усилительного каскада (транзистор перестает реагировать на входной сигнал из-за смещения рабочей точки).
Похожим образом реагируют на изменение температуры и кремниевые диоды. При температуре +25 градусов напряжение на контактах свободного диода составит около 700 мВ, а замеры на перманентном диоде покажут примерно 300 мВ. Если же температура будет повышаться, напряжение с каждым градусом будет падать примерно на 2 мВ.
Однако, у всех этих элементов есть существенный недостаток: собранные на их базе терморегуляторы с большим трудом приходится настраивать, иначе говоря, калибровать. Ведь нам только приблизительно известно, какую элемент демонстрирует характеристику при той или иной температуре и как именно он реагирует на ее колебания. Гораздо проще работать с выпускаемыми современной промышленностью термодатчиками, проходящими калибровку еще на стадии производственного процесса.
Сильного удорожания проекта покупка такой детали не вызовет. Так, например, аналоговый термодатчик марки LM-335 компании National Semiconductor стоит всего 1 доллар.
Можно использовать и его модификации – датчики LM-135 и LM-235, хотя они предназначены для применения, соответственно, в военной электронике и промышленности.
Датчик LM-335 содержит 16 транзисторов и работает подобно стабилитрону, у которого напряжение стабилизации находится в зависимости от температуры.
Только в данном случае все параметры досконально известны: на каждый градус по шкале абсолютных температур (Кельвина) приходится напряжение в 10 мВ или 0,01 В.
Таким образом, если мы хотим знать, каким будет напряжение стабилизации LM-335 при температуре 20 градусов Цельсия, нужно прибавить к этому значению 273 (перевод в градусы Кельвина), а затем результат умножить на 0,01 В. В данном случае получим 2,93 В. На производстве датчик калибруется по температуре 25 градусов Цельсия. Рабочий диапазон температур, в пределах которого напряжение меняется линейно и по указанному закону (10 мВ/градус) лежит в пределах от -40 до +100 градусов Цельсия.
Итак, зная точное напряжение стабилизации LM-335 при той или иной температуре, нам остается выставить соответствующее напряжение на втором входе компаратора – и настройка терморегулятора будет завершена.
- Схему на базе термодатчика LM-335 следует компоновать таким образом, чтобы через него протекал ток величиной от 0,45 до 5 мА. Отметим, что напряжение питания терморегулятора не обязательно должно составлять 12 В. Это значение было предложено только потому, что оно позволяет применить вместо самодельного блока питания (понижающий трансформатор + выпрямитель + стабилизатор) обычный адаптер, который можно недорого купить в магазине. Если же все делать самостоятельно, то понижающий трансформатор можно собрать в расчете на выходное напряжение в пределах 3 – 15 В. Главное, чтобы на такое же напряжение было рассчитано используемое в схеме реле.
- Далее подбирают сопротивление резисторов делителя напряжения и переменного резистора таким образом, чтобы при имеющемся напряжении сила протекающего через термодатчик тока находилась в указанных пределах. В принципе, датчик останется работоспособным и при силе тока свыше 5 мА, но тогда он будет сильно греться, из-за чего терморегулятор будет работать некорректно.
- В качестве компаратора можно применить микросхему того же производителя, выпускаемую под маркой LM-311 (модификации для «военки» и промышленности – соответственно, LM-111 и LM-211).
Используемое в схеме реле является многоконтактным (типа МКУ). В упрощенном исполнении (без аккумулятора) можно воспользоваться автомобильным реле
Важно удостовериться, что допустимая для данного реле величина силы тока соответствует мощности нагревателя
Куда и где подключать провода на газовом котле?
Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.
По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.
Длина кабеля до места установки термостата не должна превышать 50 метров.
Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.
Данные клеммы чаще всего расположены с обратной стороны платы управления.
Однако иногда производители их выносят за пределы платы.
Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.
Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).
В итоге все начинало работать как надо, только при обратном подключении.
Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.
При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.
Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).
У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.
Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.
При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.
Один из вариантов алгоритма
Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.
На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.
Вот наглядные примеры, куда подключать термостат для разных моделей котлов:
BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas
А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?
Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.
Если разомкнут, то отопление не запустится и работать не будет.
Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет
На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.
На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.
Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.
Основные виды котлов и регулирование температуры
Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.
Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.
Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:
Фото: образец терморегулятора
Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):
Котел с контроллером температуры
Газовые котлы — самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:
Схема включения одноконтурного котла
Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:
Схема включения двухконтурного котла
Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.
Это интересно: Стеклотканевые обои под покраску
Выводы и полезное видео по теме
Особых сложностей с монтажом терморегулятора возникнуть не должно. Его надо лишь правильно выбрать для конкретной отопительной системы. И подобранные видеоматериалы вам в этом обязательно помогут.
Видео #1. Подключение комнатного термостата к котлу на газу во всех нюансах:
Видео #2. Обзор настенного терморегулятора:
Видео #3. Технология включения контактного термостата в систему с циркуляционным насосом:
Дополнение к отопительному котлу в виде термостата – это отличный способ сэкономить на обогреве жилья, повысить комфортность проживания и снизить износ нагревающего теплоноситель оборудования. Потраченные на терморегуляторы деньги окупаются за один зимний сезон.
При этом можно выбрать как простой механический вариант с ручным управлением, так и более продвинутый прибор с программатором.
Хотите рассказать, как работает котел с термостатом в вашем загородном доме? Владеете информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, , задавайте вопросы, публикуйте фото по теме статьи в расположенном ниже блоке.
