Обзор терморегуляторов Devi для тёплых полов

Алгоритм установки

Прежде чем залить стяжку, готовится желоб, который потребуется, когда нужно будет устанавливать температурный датчик. Затем фиксируется гофрированная труба так, чтобы один конец находился в подрозетнике, а второй – в полу около нагревательных матов. Такое решение позволит быстро поставить датчик на подготовленное для него место в конструкции теплого пола после окончания настилки финишного покрытия на достигшую эксплуатационной прочности стяжку.

Монтаж и подключение терморегулятора Devireg 535

Установка теплого пола с правильным размещением терморегулятора

• Подключается заземление, для чего снимается изоляционный слой с проводов, направляемых от нагревательного кабеля, длиной 6–8 см. Соединяются концы при помощи клеммника (специалисты рекомендуют серию WAGO 222-412) с защитным нулем (заземлением) питающего кабеля, который в рассматриваемой модели имеет желто-зеленый цвет.
• Подготавливается к установке термический регулятор. Вначале снимается передняя панель вместе с рамкой. Для этого предусмотрен паз, находящийся внизу лицевой панели, на который можно надавить отверткой. Когда раздастся щелчок фиксатора, панель выдвинется вперед и терморегулятор легко разбирается.

• Чтобы подключить нужные провода, на их концах снимается изоляционный слой длиной от 8 до 10 мм, а потом они зажимаются в клеммах в порядке, который отображает схема подключения. Все кабели, выводимые на верх для фиксации в терморегулятор, укладываются аккуратно, чтобы не вызывали помех при дальнейшем монтаже.

• Сам термический регулятор при фиксации в подрозетник выверяется по уровню.
• Ставится на место рамка и защелкивается передняя панель. Для грамотной фиксации ее осторожным надавливаем до щелчка ставят в посадочное место. Одновременно устанавливается декоративная рамка.
• Остается подать электропитание и провести тестовые испытания, показывающие правильно ли функционирует терморегулятор и датчик. В момент включения кнопки, находящейся с левой стороны на корпусе терморегулятора, загорается красный индикатор. На ЖК экране отобразится значение температуры теплого пола, которое передает датчик.

Теплый пол Деви монтаж

Стоит отметить, что теплый пол Деви монтаж которого не вызовет серьезных проблем, а поэтому может быть проведен и самостоятельно, отличается массой преимуществ.

Сюда можно отнести следующее:

• Удобное расположение нагревательных кабелей. Эффективный обогрев помещения происходит за счет естественной конвекции воздуха. Комната будет прогреваться очень быстро, к тому же зона комфорта у ног будет максимально оптимальная, а воздух в зоне головы не будет перегреваться;
• Данная технология позволяет не ограничивать себя в плане дизайна помещения. При установке радиаторов многие жильцы вынуждены просчитывать каждый сантиметр свободного пространства, тем самым оставляя неиспользованными большие площади. С теплым полом теперь можно не беспокоиться об этом и выбрать любое дизайнерское оформление комнаты;
• Правильное направление потока тепла. Данный критерий больше всего оценят молодые семьи с детьми. Теперь даже самые маленькие домоседы могут без опасений за свое здоровье спокойно играть прямо на полу. Обогрев не создает сквозняки, в результате чего может возникать пыль, сама система не перегревается, что позволяет без опасений бегать босиком даже по не застеленной коврами комнате;
• Хорошая экономия. С помощью специального терморегулятора можно устанавливать необходимую температуру в помещении, тем самым создавая хорошую экономию электричества (до 10-15%). При этом монтаж теплого пола обойдется значительно дешевле, чем установка традиционной системы отопления. На начальном этапе эксплуатации экономия может составить 20-25%;
• Многофункциональность системы. Теплый пол Деви можно использовать в любой комнате, при этом нет никаких ограничений в плане финишного покрытия или материала основания;
• Большой срок службы. Компания Деви занимается производством теплых полов уже довольно большое время, именно поэтому специалистам удалось «вывести» уникальную форму производства технологии теплого пола, эксплуатационный период которой достигает 50 лет. Единственное, что требуется от клиента – это менять терморегулятор, если появятся более усовершенствованные модели.

Терморегуляторы

Терморегуляторы Devi заслуживают особое внимание. Требовательный и ленивый европейский потребитель, заставил производителя разработать и выпустить продукт, который для российского рынка, выглядит, мягко говоря, абсурдным

Если цветные и сенсорные экраны это ещё понятно и приятно, то вот выход в интернет для терморегуляторов Деви, это уже нечто футуристическое.

Самые простые модели серий «touch», 130 или 330, обладают стандартным набором функций, плюс стильный дизайн и сенсорный экран. А вот серия 550 или Link, это уже полноценный контроллер, с выходом в интернет и модулем Wi-Fi. Они способны регулировать температуру в нескольких помещениях, снимая показания с пары дюжин датчиков. Причём датчики не только интегрированные в пол, но и расположенные на стенах комнаты.

Инструкция — как подключить теплый пол к терморегулятору

Перед тем, как подключить устройство, рекомендовано проверить омметром — соответствует ли указанное сопротивление реальному. При показателях ± 5 — 10 %, всё нормально, устройство исправно.

Большие расхождения свидетельствуют о неисправности датчика, тогда его следует поменять.

Установка терморегулятора тёплого пола своими руками.

Смотрите это видео на YouTube

Процесс подключения

Подключение термостата осуществляется после монтажа тёплого пола, подрозетника и подведения всех проводов.

Подсоединить терморегулятор к тёплому полу и к сети несложно, необходимо придерживаться следующей последовательности работ:

Подрезаются провода, выходящие из подрозетника — длина должна быть 80 — 100 мм.

Подрезаем провода

Осуществляется заземление — производится соединение зелёно-жёлтого провода питающего кабеля клеммой «Wago» с медной экранированной оплёткой нагревающего кабеля. Оплёточный конец необходимо плотно скрутить, обработать флюсом, прикрыть тонким слоем припоя.

Производим заземление

Снимается с термостата верхняя крышка с экраном.

Снимаем крышку с терморегулятора

Ослабляются клеммы, для этого можно использовать отвёртку на 3 мм.

Ослабляем клеммы

Подключается термодатчик к клеммам 6 — 7. Соблюдение полярности при этом не обязательно. Существующие параметры датчика тёплого пола, говорят о его сопротивление при +25 градусов, оно равно 10 кОм.

Подсоединяем термодатчик

• Подводится источник электроэнергии:
• разъём номер 1 — к нему подсоединяется фазовый кабель L;
• гнездо 2 — нулевой N.

Подключаем питание

• Подключается греющей кабель, уровень предельной величины допустимого тока — 16 ампер.
• в третью клемму вставляется провод N;
• в четвертую — фаза L.

Подключаем кабель пола

Помещается прибор в гнездо — для этого загибаем его вверх, а снизу под провода подставляем палец. Затем термостат поворачиваем вниз, и вставляем в проём.

Помещаем прибор в подрозетник

Фиксируется терморегулятор саморезами к подрозетнику.

Крепим на саморезы

Одевается верхняя лицевая панель.

Одеваем лицевую панель

Терморегулятор установлен, можно переходить к его тестированию.

«Холодные провода» греющего мата многопроволочные, поэтому прежде чем подсоединять их к клеммам, на них следует надеть наконечник. Питающие — можно соединять без наконечников.

Фазировка

Фазировка — ответственный этап при подключении термостата. Неправильное подсоединение фазы и ноля на функционировании не отражается, а вот  безопасность под вопросом.

Есть терморегуляторы, оснащённые отдельным выключателем, при его нажатии отключаются оба проводника. Но такое, возможно лишь при ручной регулировке, и то не у всех моделей. При автоматике, срабатывает отключение только одного проводника.

Нужна ли земля?

Чаще, термостаты не оснащены защитным заземлением. Обычно это отдельная клемма, через неё к проводнику осуществляется подсоединение греющих проводов.

На самих аппаратах стоит значок «квадрат в квадрате», он говорит о двойной изоляции.

Значок двойной изоляции

Подготовительные работы

До начала монтажа следует внимательно изучить инструкцию по эксплуатации. В ней подробно расписан порядок выполнения монтажных работ, нарушение которого недопустимо. Если планируется установка встроенной модели, следует заранее, определившись с местом, подготовить углубление нужного размера. Терморегулятор стоит располагать на высоте 0,6 – 1 м от пола вблизи розеток.

Схема подключения терморегулятора

Пошаговая инструкция по подключению

Подключение терморегулятора для тёплого пола выполняется в следующей последовательности:

Иллюстрация	Описание действия
	Предварительно отключив электричество, отрезаем лишний провод и зачищаем концы.
	Руководствуясь схемой, указанной непосредственно на корпусе устройства, подключаем электропитание и датчик температуры.
	С помощью клемника соединяем напрямую заземление. Датчик температуры скручиваем и кладем в короб.
	Устанавливаем терморегулятор в подготовленную полость. Крепим шурупами. Устанавливаем сверху декоративную планку.

Предлагаем также посмотреть следующие видео, чтобы более детально разобраться в порядке выполнения монтажных работ:

Watch this video on YouTube

Watch this video on YouTube

Проверка работоспособности

После установки терморегулятора следует проверить его работоспособность. Для этого:

• подключаем электроэнергию;
• включаем терморегулятор и смотрим отобразившуюся информацию;
• выставляем требуемый режим работы.

Светящаяся красная лампочка свидетельствует о начале нагрева

Расчет и монтаж

Монтаж теплого пола Devi можно выполнять только после проведения расчетов. На первом этапе необходимо определиться с тепловыми потерями в помещении. Так как расчет этой величины сложен, то принято брать среднее значение необходимой мощности теплого пола на 1 м²:

• Комнаты, кухня – от 110 до 150 Вт/м².
• Остекленные лоджии – от 140 до 180 Вт/м².
• «Мокрые» помещения (ванная, душевая, туалет) – 130-450 Вт/м².

Определив тип помещения выполняется приблизительный расчет. Теплый пол Devi может комплектоваться кабелями различной мощности. Главным показателем является количество энергии на 1 м.п. Он зависит от толщины кабеля и количества жил. В настоящее время компания предлагает продукцию с мощностью 6, 10, 18 и 20 Вт/м. В зависимости от требуемой мощности нагрева регламентируется шаг укладки.

Перед началом работы рекомендуется нарисовать рабочий эскиз помещения. На нем будет отображено месторасположение датчика теплого пола Devi, нагревательных элементов и терморегулятора.

Совет

Важно заранее подготовить отдельную проводку для питания. Подключение системы в розетку без монтажа защитных выключателей строго запрещено

Также следует учитывать расположение мебели – она не должна находиться на конструкции, так как это может стать причиной отражения тепловой энергии и перегрева кабелей

Подключение системы в розетку без монтажа защитных выключателей строго запрещено. Также следует учитывать расположение мебели – она не должна находиться на конструкции, так как это может стать причиной отражения тепловой энергии и перегрева кабелей.

В зависимости от площади выбирается оптимальная модель – прокладка кабелей с нужным шагом укладки, либо монтаж уже готовых матов. Последняя схема будет удобна, если ширина помещения будет кратна габаритам матов. Теплый пол Devimat представляет собой сетку из полимера с тефлоновым покрытием.

Совет

Стандартная ширина мата составляет 50 см, а толщина – 5 мм. В зависимости от модели площадь укладки может составлять от 7 до 12 м². В комплекте идет защитный патрубок для монтажа датчика температуры.

В зависимости от вида пола применяются различные схемы монтажа. Рассмотрим самый распространенный вариант установки на бетонный пол с дальнейшим монтажом напольной плитки.

Подключение тёплого пола Devi к терморегулятору Devireg

Подключение тёплого пола Devi к терморегулятору Devireg должен производить квалифицированный электротехнический персонал, проще говоря электрики с допуском по электробезопасности с группами 3 — 5 до 1000 Вольт в качестве оперативно-ремонтного или ремонтного персонала.

Подключение осуществляется в соответствии с требованиями ПУЭ (Правила Устройства Электроустановок) и ПТЭЭП (Правила Технической Эксплуатации Электроустановок Потребителей), а также в соответствии с монтажной схемой в руководстве по эксплуатации терморегулятора.

До того, как все кабели от нагревательных секций и от датчиков будут подключены, измеряются их электрические величины (омическое сопротивление греющей жилы, сопротивление изоляции между греющей жилой и экраном, сопротивление датчика температуры). Все эти данные заносятся в паспорт системы или в акт скрытых работ.

Линия, к которой будет подключаться, тёплый пол на время проведения работ должна быть обесточена (напряжение должно быть снято), на электрическом щите, из которого возможна случайная подача напряжения в линию должны быть вывешены предупреждающие плакаты «Не включать! Работают люди!» либо дверца электрического щита запирается на замок.

Виды

Терморегуляторы теплого пола различаются на:

• механические;
• электронные;
• программируемые.

Плюс есть модели с дистанционным управлением по Wi-fi со смартфона. В этом отношении данные приборы сильно похожи на термостат для газового котла, который в соответствующем исполнении также можно контролировать через интернет.

Виды терморегуляторов

Механический

Главные достоинства регулятора механического – дешевизна, простота конструкции и надежность. В нем отсутствует какая-либо электроника. На его корпусе есть только выключатель «ВКЛ/ВЫКЛ» и поворотное колесико для установки желаемой температуры.

Обычно такой термостат рассчитан на одну зону управления. Для большинства ситуаций его вполне достаточно. Но нередко «теплые полы» разбивают на несколько зон с разным нагревом (например, одна возле кровати или дивана, а вторая это остальная комната). Тогда подобному терморегулятору лучше предпочесть его более продвинутый электронный аналог с расширенным функционалом.

Механические

Чаще всего механический термостат устанавливают с электрическими теплыми полами. Он позволяет подключить систему нагревательных матов к сети 220 В напрямую через себя. При достижении заданных параметров такой прибор отключает электропитание, а при охлаждении помещения потом вновь соединяет цепь для подачи напряжения.

Электронный

Электронный терморегулятор теплого пола по функциям и схеме работы практически полностью повторяет первый вариант механический. Только он собран уже на основе контролирующей микросхемы и имеет дисплей. Модели этого вида могут быть рассчитаны на одну либо несколько зон управления. Если комната просторная и система обогрева занимает большую площадь, то выбирать для подключения к питанию и регулировки ТП стоит именно их.

Электронный

Разница в цене между электронным и механическим термостатом для одного и того же нагреваемого пола достигает 15–30%. Нет электроники, прибор стоит дешевле. А если есть микросхемы внутри, то он выходит дороже. При этом особых различий в плане использования между ними нет.

Единственный серьезный минус электронного устройства – сброс настроек при отключении электрического тока. Если «механика» после появления в сети напряжения начнет опять работать с выставленными изначально параметрами, то терморегулятор на микросхеме придется включать вручную. При этом между сбоем и приходом хозяев домой может пройти значительное время, в течение которого пол греться не будет.

Программируемый

Если хочется максимально сэкономить на эксплуатации ТП, то подключать теплый пол следует через температурный регулятор программируемого типа. Это устройство работает также на микросхеме. Однако количество режимов работы и настроек здесь гораздо больше, нежели в обычном электроном приборе.

За расширенный функционал приходится платить дороже. И чем больше может такой термостат, тем выше его стоимость. Однако все затраты на него быстро окупаются за счет экономии электроэнергии или иного энергоносителя, используемого для нагрева пола.

Програмируемый терморегулятор

Подобные девайсы дают полный контроль над напольным отоплением. Если требуется повысить надежность работы бойлера на газу, то ставится источник бесперебойного питания для газового котла. А если есть желание добиться максимальной экономии при работе ТП, то надо подсоединять к нему программируемый терморегулятор.

С помощью разных программ можно для каждого времени суток задать свой рабочий режим. Ведь когда в доме никого нет, теплый пол можно ненадолго отключить или перевести на поддержание более низких температур.

С дистанционным управлением

Часть электронных и программируемых терморегуляторов предполагает возможность управления ими дистанционно. Такие устройства используются в системах типа «умный дом». Это наиболее продвинутые, функциональные и дорогие приборы контроля водяного или электрического теплого пола.

Дистанционный контроль облегчает управление

В качестве внешнего элемента управления применяются:

• пульты ДУ;
• смартфоны;
• компьютеры.

В остальном это обычные программируемые приборы.

Подготовительный этап

Выполнив стяжку над конструкцией электрического теплого пола, необходимо провести этап подключения его к электросети. Для управления температурным режимом на выбранном предварительно месте фиксируется терморегулятор, к которому крепятся провода, идущие от нагревательных элементов. Для определения значения температуры нагрева предусмотрен датчик, также соединяемый посредством кабеля с терморегулятором.

Подключение терморегулятора к электросети

Производитель Devi обязательно предлагает инструкция к каждой модели оборудования с подробным описанием каждой проводимой операции. Именно этими рекомендациями следует руководствоваться, устанавливая датчик или терморегулятор. Кроме того, схема подключения изображается на самом приборе, что значительно облегчает самостоятельно проводимое оборудование теплого пола.

Подключение сенсорного терморегулятора Devi

Рассматривая в качестве примера пользующийся популярностью терморегулятор марки Devi Devireg 535, следует отметить, что в комплект входит еще и температурный датчик. Перед установкой обязательно при помощи автомата, установленного в электрощитке, отключается подача тока во всем помещении.

Поддержание постоянной температуры пола

Механические регуляторы для внутренней проводки (для скрытого монтажа в квартирах, когда проводка скрыта в стене под штукатуркой). Модели различаются по количеству и характеру температурных датчиков пола.

Все механические терморегуляторы работают примерно по одному принципу: поддержание постоянной тёплой температуры на полу. Включается и выключается тёплый пол при помощи кнопки, а температура пола регулируется колесиком.

Температурный датчик у терморегулятора :

• располагается в полу (это выносной датчик),
• температурный датчик в регуляторе встроен внутрь корпуса и реагирует он на изменение температуры воздуха (а не пола),
• имеет два термодатчика — выносной датчик пола и встроенный датчики воздуха, соответственно работает регулятор от комбинации этих двух термодатчиков.

Дополнительная функция у терморегуляторов — контроль термодатчика, зелёный светодиод зелёного цвета в момент, когда нагрев тёплого пола не осуществляется сигнализирует о том, что все в порядке.

Гарантии и комплектация

В этом моменте, фирма Devi держит марку. На свои нагревающие кабеля, они дают гарантию 20 лет, при условии целостности изоляции. Весьма смелое заявление требует жёсткого контроля над отпускаемой продукцией. Поэтому, кабеля Devi продают только цельными кусками! Другими словами, вам не продадут в магазине 50 метров кабеля. Есть отрезы 40 м., а есть 60. Берите любой. И если будете его кромсать, то гарантия снимается.

Типоразмеров достаточно много, и какой-то системы градации длин, обнаружить вряд ли получится. У некоторых серий шаг 5, 7 или 14 м, у некоторых 3 и 6 м. При желании, подобрать под свои запросы можно. Но цены достаточно высоки. Самый «дешёвый» нагревательный кабель, обойдётся ≈ 170 рублей/м.п. При условии покупке бухты в 198 м.

А нагревательные маты ещё дороже. При едином стандарте ширины(50 см), длины матов варьируются от 1-го, до 24-ех метров. При этом, мат площадью 0,5 м2 обойдётся ≈ 5,5 т.р., а 12 м2 в 26 т.р.

Именно поэтому, в продаже нет готовых комплектов «Тёплый пол Devi». Для каждой комнаты, составляется индивидуальный набор. Учитывая, что продукция этой датской фирмы продаётся в специализированных центрах, можно рассчитывать на полноценную помощь консультантов.

Подготовка и запуск в эксплуатацию

При настройке теплых полов используется термоголовка в виде обычного крана, который устанавливается для подачи воды и на обратное протекание. Такая система оценивается не однозначно:

• во-первых, экономия финансов на монтаж контура – это плюс;
• во-вторых, осложнения в эксплуатации, то есть частое пользование термоголовкой выводит ее из строя, требуется скорая замена.

Рекомендуем: Какими характеристиками обладает тёплый пол Shtein?

Удобным оказывается прибор с названием расходометр (или ротаметр), который устанавливается вблизи коллектора на отверстиях контура. Регулировка в этой ситуации – это контроль показаний устройств (0,3…0,5 литра).

Первый запуск, выполненный правильно, обнаруживает слабые места, сбои, возможные неполадки в системе нагревания пола.

Ежегодно с наступлением похолодания производится запуск обогрева.

Достоинства

Любой, кто установил у себя систему devi, подтвердит, что тепло от него равномерно распределяется – оно и внизу, и наверху.

• Эти устройства можно назвать универсальными, так как их можно использовать и дома, и на даче, в офисном или общественном здании. Причем они предназначены как для внутреннего, так и для наружного применения.
• В системе полов Деви отсутствует конвекция, из-за чего уровень запыленности в комнате существенно снижается. Иначе говоря, экологичность позволяет устанавливать систему и в помещениях, где бывают люди, страдающие от аллергии и заболеваний бронхов и легких без малейшей опасности для их здоровья.
• Теплый пол Devi обеспечен особо точной системой контроля, которая чутко реагирует на малейшие изменения температуры воздуха: понижение всего в 1–2⁰ обеспечивает экономию электроэнергии до 20%.
• Хотя его чаще применяют под плитку, в действительности он подходит практически под любое покрытие и речь идет не только о таких стандартных вариантах помимо плитки, как ламинат или другие, но и, скажем, о полах из бетона и дерева.
• Правда, по толщине половая доска и паркет не должны превышать 20 мм, но это связано с характеристиками древесины, а не теплого пола. Древесина обладает высокими теплоизоляционными характеристиками и при больших значениях толщины покрытия обогрев теряет эффективность.
• Кабельные системы устанавливают также на реконструируемый пол. В подобных случаях кабель Деви укладывают непосредственно на старое покрытие.
• Этим устройствам нет равных по долговечности – официальная гарантия производителя, не удивляйтесь – 80 лет.
• Устройство электрических полов взамен традиционных нагревателей, особенно в малогабаритных городских квартирах, дает значительную экономию места, а как этим распоряжаться решает каждый для себя: одни используют его под предметы интерьера, другие – просто как дополнительную площадь.

Перечислять преимущества можно долго, но лучше посмотрим ни чем эти системы лучше других, а почему.

Укладка плитки на теплый пол

Плиточный клей разводят согласно инструкции в небольших объёмах. Достаточно 2-3 литров. Схватывается он быстро, а работа предстоит специфическая. Производитель матов, рекомендует выдерживать слой клея над кабелем, 5 мм. То есть, учитывая толщину самих матов, 3 мм, в общей сумме получается, что 8 мм клея должно быть нанесено под каждую плитку.

Для соблюдения указанных параметров, потребуется лазерный уровень и строительный уголок.

Работа это кропотливая, поэтому и клей требовалось разводить небольшими порциями.

Каждую плитку, требуется проверять на горизонтальность залегания. Между соседними элементами напольного покрытия, вставляют уголки, по 2 шт. на одну сторону. Последние плитки подрезают с помощью болгарки и отрезного диска.

Первое включение тёплого пола, можно проводить не ранее, чем через 3 суток. Обычно именно столько требуется плиточному клею, чтобы набрать заявленную прочность. Режим включения следующий, в первый день устанавливают температуру 18°C, а затем ежедневно, увеличивают нагрев на 2°C, до 26°C.

После такой «обкатки», тёплые полы могут быть включены в рабочий режим.

Укладка плитки на теплый пол

Плиточный клей разводят согласно инструкции в небольших объёмах. Достаточно 2-3 литров. Схватывается он быстро, а работа предстоит специфическая. Производитель матов, рекомендует выдерживать слой клея над кабелем, 5 мм. То есть, учитывая толщину самих матов, 3 мм, в общей сумме получается, что 8 мм клея должно быть нанесено под каждую плитку.

Для соблюдения указанных параметров, потребуется лазерный уровень и строительный уголок.

Работа это кропотливая, поэтому и клей требовалось разводить небольшими порциями.

Каждую плитку, требуется проверять на горизонтальность залегания. Между соседними элементами напольного покрытия, вставляют уголки, по 2 шт. на одну сторону. Последние плитки подрезают с помощью болгарки и отрезного диска.

Первое включение тёплого пола, можно проводить не ранее, чем через 3 суток. Обычно именно столько требуется плиточному клею, чтобы набрать заявленную прочность. Режим включения следующий, в первый день устанавливают температуру 18°C, а затем ежедневно, увеличивают нагрев на 2°C, до 26°C.

После такой «обкатки», тёплые полы могут быть включены в рабочий режим.

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

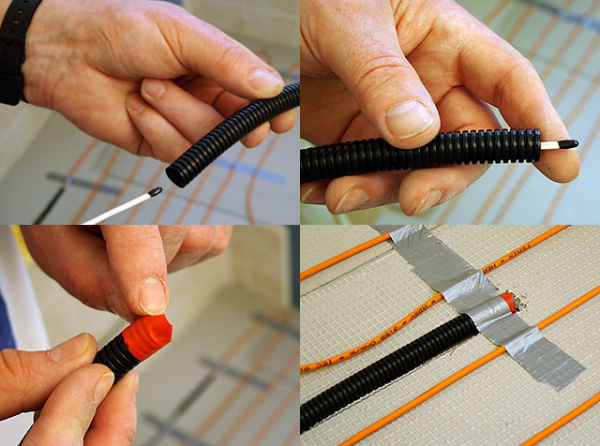

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16

Функции терморегулятора

Терморегулятор — прибор, электроника которого способна автоматически контролировать и регулировать нагрев поверхности. Так как, температурный уровень в помещении не должен достигать больше +27 градусов, то более высокая температура отрицательно скажется как на самочувствии человека, так и на состоянии покрытия. Поэтому, без регулятора не обойтись.

При достижении заданной температуры, он «считывает» данные датчика, и производит отключение пола от источника энергии. При этом, сам аппарат продолжает работать и выполнять функции контролера. Как только температурный уровень понизится, произойдёт включение нагрева.

Классификация

Производители представляют на выбор большой ассортимент терморегуляторов. Они различаются функциями и ценой.

Терморегуляторы теплого пола. Какая разница между ними?

Смотрите это видео на YouTube

Механический

Механический регулятор — простой, надёжный, стоит недорого, но имеет небольшой срок службы. С его помощью можно установить нужный уровень нагрева помещения, но визуально определить текущую температуру не представляется возможным.

Производятся в двух видах:

1. Смесительный узел с трёхходовым клапаном — выбирается при монтаже гидрополов. Его функция — регулировать и смешивать горячие потоки с холодными, а затем направлять теплоноситель с нужным градусом в трубопровод. Недостаток — необходимость в обустройстве отдельного водонагревательного рукава.
2. Электромеханическое устройство, его предназначение — регулировка электрополов.

Цифровой электронный

Модель схожа с механическими видами. Оснащены цифровым дисплеем (на котором отражаются показатели) и датчиком температуры тёплого пола и воздуха. Задаются параметры вручную.

Плюсы:

• возможность подсоединять к другим системам управления;
• гибкая программа регулирования;
• наличие дистанционного управления.

 Можно производить контроль за температурой с точностью в 0,5 градуса. Недостаток — высокая цена и сложность самостоятельной регулировки.

 Программируемый

Инновационная многозадачная модель, кроме установки и контроля за режимом нагрева, можно запрограммировать уровень обогрева на продолжительное время. Регулятор позволяет установить отключение отопления при отсутствии людей в доме, или повышение градуса при похолодании.

Монтаж такого прибора приводит к экономии электроэнергии, он безопасен — достигнув нужного градуса, происходит его автоматическое отключение. Однако приобретение и установка этого терморегулятора обойдётся  дорого, управлять им также не просто.

Функции терморегулятора

Терморегулятор — прибор, электроника которого способна автоматически контролировать и регулировать нагрев поверхности. Так как, температурный уровень в помещении не должен достигать больше +27 градусов, то более высокая температура отрицательно скажется как на самочувствии человека, так и на состоянии покрытия. Поэтому, без регулятора не обойтись.

При достижении заданной температуры, он «считывает» данные датчика, и производит отключение пола от источника энергии. При этом, сам аппарат продолжает работать и выполнять функции контролера. Как только температурный уровень понизится, произойдёт включение нагрева.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их. Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.
