Терморегулятор своими руками: схема и пошаговая инструкция по изготовлению самодельного устройства

Простой электронный прибор

Для более точной работы автоматического регулятора температуры без электронных комплектующих не обойтись. Самые простые терморегуляторы работают по схеме на основе реле.

Основными элементами такого устройства являются:

  • пороговая схема;
  • индикаторное устройство;
  • датчик температуры.

Схема самодельного термостата должна реагировать на повышение (понижение) температуры и включать исполнительное устройство или приостанавливать его работу. Для реализации самой простой схемы следует использовать биполярные транзисторы. Термореле сделано по типу триггера Шмидта. Терморезистор будет выполнять функцию датчика температуры. Он будет изменять сопротивление в зависимости от температуры, которая настраивается в общем блоке управления.

Но кроме терморезистора, термодатчиком могут выступать:

  • термисторы;
  • полупроводниковые элементы;
  • термометры сопротивления;
  • биметаллические реле;
  • термопары.

Перед началом работ нужно определиться с температурным диапазоном устройства, а также его мощностью. Нужно учитывать, что для холодильника будут применяться одни комплектующие, а для отопительного оборудования — другие.

Устройство из трёх комплектующих

Из инструментов понадобится паяльник, но если его нет или недостаточно опыта работы, то можно использовать и беспаечную плату.

Схема состоит из трёх элементов:

  • силовой транзистор;
  • потенциометр;
  • термистор, который будет выполнять функцию датчика температуры.

Термодатчик (термистор) реагирует на повышение градусов, в связи с этим вентилятор будет включаться.

Для регулировки устройства сначала необходимо выставить данные для вентилятора в выключенном положении. После чего нужно включить компьютер и подождать когда он нагреется до определённой температуры, чтобы зафиксировать момент включения вентилятора. Настройка совершается несколько раз. Это позволит убедиться в эффективности работы.

Регуляторы температуры для отопительных систем

При изготовлении и установке терморегулятора с датчиком температуры воздуха своими руками для отопительных систем необходимо точно откалибровать верхнюю и нижнюю черту. Это позволит избежать перегрева оборудования, что может привести к выходу из строя всей системы в лучшем случае. В худшем перегрев оборудования может привести к его взрыву и возможному летальному исходу.

Для этих целей понадобится прибор для измерения силы тока. С помощью чертежей и схем можно сделать наружное оборудование для регулировки температуры твердотопливного котла. Для работы можно использовать схему К561ЛА7. Принцип функционирования заключается в той же способности терморезистора уменьшать или увеличивать сопротивление при определённых температурных условий. Нужные показатели можно задать с помощью резистора переменного тока. Сначала напряжение подаётся на инвертор, а потом передаётся на конденсаторы, которые соединены с триггерами и контролируют их работу.

Принцип действия прост. При понижении градусов напряжение в реле возрастает. Если значение будет меньше нижних граничных показателей, вентилятор автоматически выключается.

Напаивать элементы лучше на слепыше. В качестве блока питания можно использовать устройство, которое работает в пределах 3−15 В.

Любое самодельное устройство, установленное на отопительную систему, может привести к выходу её из строя. Кроме этого, такие действия могут запрещаться службами государственного контроля. К примеру, если в доме установлен газовый котёл, то такое дополнительное оборудование может быть изъято газовой службой. В отдельных случаях даже выписываются штрафы.

Цифровое оборудование

В качестве основной микросхемы используется PIC16F628A. С помощью такой схемы можно управлять различными устройствами электронного типа.

Принцип работы тоже не является очень сложным. К трёхзарядному индикатору с общим катодом подаются значения заданной (необходимой) температуры и существующей на данный момент.

Чтобы задать нужную температуру, в микросхеме есть два элемента sb1 и sb2, к которым в последующем припаиваются механические кнопки. Первый элемент служит для уменьшения температуры, а второй для увеличения.

Установка значения гистерезиса выполняется с одновременным нажатием при настройке кнопки sb3.

При самодельном изготовлении устройств важно не только правильно спаять и изготовить схему, но и разместить устройство на оборудовании в правильном месте. Сама плата должна быть защищена от попадания влаги и пыли, во избежание появления короткого замыкания, а соответственно выхода из строя устройства

Изоляция всех контактов также играет очень важную роль.

Схемы авторегуляторов

В настоящее время, у любителей самодельной электроники, популярностью пользуются две схемы автоматического управления:

  1. На основе регулируемого стабилитрона типа TL431 – принцип работы состоит в фиксации превышения порога напряжения в 2,5 вольт. Когда на управляющем электроде он будет пробит, стабилитрон приходит в открытое положение и через него проходит нагрузочный ток. В том случае, когда напряжение не пробивает порог в 2,5 вольт, схема приходит в закрытое положение и отключает нагрузку. Достоинство схемы в предельной простоте и высокой надежности, так как стабилитрон оснащается только одним входом, для подачи регулируемого напряжения.
  2. Тиристорная микросхема типа К561ЛА7, либо ее современный зарубежный аналог CD4011B – основным элементом является тиристор Т122 или КУ202, выполняющий роль мощного коммутирующего звена. Потребляемый схемой ток в нормальном режиме не превышает 5 мА, при температуре резистора от 60 до 70 градусов. Транзистор приходит в открытое положение при поступлении импульсов, что в свою очередь является сигналом для открытия тиристора. При отсутствии радиатора, последний приобретает пропускную способность до 200 Вт. Для увеличения этого порога, понадобится установка более мощного тиристора, либо оснащение уже имеющегося радиатором, что позволит довести коммутируемую способность до 1 кВт.

Необходимые материалы и инструменты

Сборка самостоятельно не займет много времени, однако обязательно потребуются некоторые знания в области электроники и электротехники, а также опыт работы с паяльником. Для работы необходимо следующее:

  • Паяльник импульсный или обычный с тонким нагревательным элементом.
  • Печатная плата.
  • Припой и флюс.
  • Кислота для вытравливания дорожек.
  • Электронные детали согласно выбранной схемы.

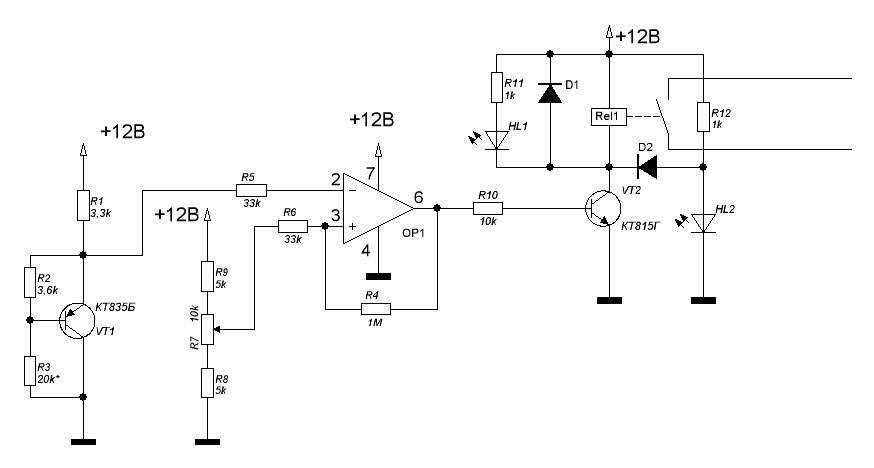

Схема терморегулятора

Пошаговое руководство

  1. Электронные элементы необходимо разместить на плате с таким расчетом, чтобы их легко было монтировать, не задевая паяльником соседние, возле деталей активно выделяющих тепло, расстояние делают несколько большим.
  2. Дорожки между элементами протравливаются согласно рисунку, если такого нет, то предварительно выполняется эскиз на бумаге.
  3. Обязательно проверяется работоспособность каждого элемента при помощи мультиметра и только после этого выполняется посадка на плату с последующим припаиванием к дорожкам.
  4. Необходимо проверять полярность диодов, триодов и других деталей в соответствии со схемой.
  5. Для пайки радиодеталей не рекомендуется использовать кислоту, поскольку она может закоротить близкорасположенные соседние дорожки, для изоляции, в пространство между ними добавляется канифоль.
  6. После сборки, выполняется регулировка устройства, путем подбора оптимального резистора для максимально точного порога открывания и закрывания тиристора.

Назначение терморегулятора для водонагревателя

Помимовсего вышеперечисленного, терморегулятор несет ответственность за безопасную работу бойлера. Если быть точнее, то при повышении температуры воды, повышается и давление внутри герметичного бака, а если данный рост будет неконтролируемым, то в скором времени произойдет взрыв. Это может быть опасно не только для техники, но и для здоровья человека, если в этот момент находиться рядом. Регулятор температуры – это устройство, посредством, которого еще и удерживается оптимальный уровень температуры.

Это своего рода термоклапан, который предотвращает:

  • Перегрев;
  • Взрыв;
  • Порчу не только оборудования, но и рядом расположенного имущества.

Именно он отвечает за контролирование нагрева воды в момент, когда проводится подключение устройства, а также за то, чтобы нагревательный элемент был вовремя заблокирован. Практически каждый производитель стремится снабдить бойлер термостатом. Изделия бывают разных моделей, однако, принцип работы у них у всех один и тот же. На момент, когда нужно подключить оборудование к сети, требуется сразу же отрегулировать уровень нагрева воды.

Далее проводится регулируемый нагрев воды, а реле, установленное на термостате, отвечает за размыкание контактов тэна. При полном остывании бака, происходит понижение температуры ниже нормы, и осуществляется замыкание контактов тэна реле, за счет чего запускается система, и жидкость в баке снова нагревается.

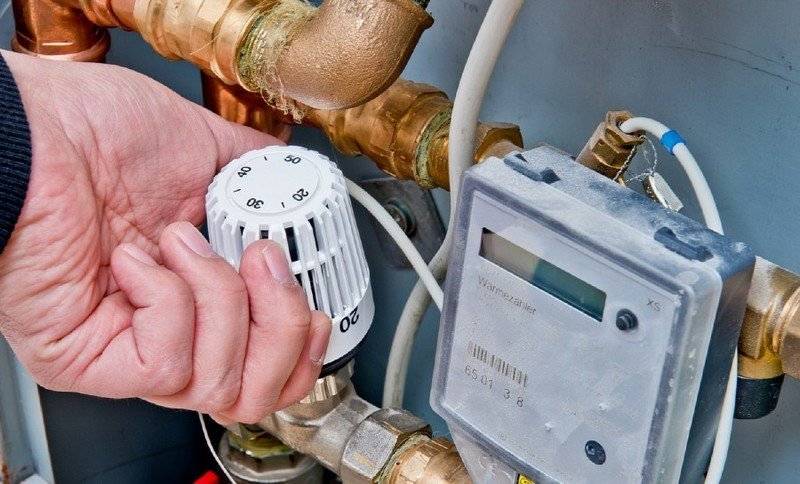

Виды регулятора температуры для котла отопления

По стандарту в котлоагрегатах любого типа устанавливают простой терморегулятор, задача которого состоит в отслеживании температуры теплоносителя в отопительном контуре. Оптимальный температурный режим владелец дома или квартиры задает по своему усмотрению, после чего в работу включается термоэлемент. Он активирует газовую горелку или ТЭН, что приводит к нагреву теплоносителя.

Современные и дорогие модели отопительных котлов производители дополняют выносными регуляторами температуры. Их функционал расширен, потому они способны:

  • активировать отопительную систему в соответствии с данными погодозависимого сенсора, размещенного на улице. То есть, если температура опускается ниже определенных показателей, регулятор это улавливает и включает котел в доме или квартире;
  • постоянный контроль за температурой теплоносителя в отопительном контуре;
  • выносной комнатный регулятор температуры газового котла позволяет управлять агрегатом с любой точки дома;
  • есть возможность измерения температуры в любой комнате с помощью выносного датчика.

Погодозависимый регулятор температуры – идеальный вариант, но в то же время он самый дорогостоящий. К тому же, могут возникнуть сложности с его монтажом и регулировкой. Но погодозависимый датчик позволяет более эффективно управлять котлом и системой отопления, т. к. реагирует на изменения погоды за окном. Потому в комнатах всегда будет оптимальный микроклимат.

Если установить регулятор температуры на удалении от котлоагрегата, то он автоматически трансформируется во внешний управляющий модуль. Его основная функция заключается в сканировании показаний термоэлемента, и дистанционном включении отопления, если показатели будут ниже заданных домовладельцем.

Терморегуляторы также различаются по принципу работы. Виды приведены ниже в таблице.

Преимущества и недостатки

Самодельный терморегулятор обладает определёнными достоинствами и недостатками. Плюсами устройства являются:

  • Высокая ремонтопригодность. Терморегулятор, сделанный самостоятельно, легко отремонтировать, поскольку его конструкция и принцип работы известны до мелочей.
  • Расходы на создание регулятора намного ниже, чем при покупке готового блока.
  • Существует возможность изменения рабочих параметров для получения более подходящего результата.

К недостаткам следует отнести:

  • Сборка такого устройства доступна только людям, имеющим достаточную подготовку и определённые навыки работы с электронными схемами и паяльником.
  • Качество работы устройства в большой степени зависит от состояния использованных деталей.
  • Собранная схема требует настройки и юстировки на контрольном стенде или с помощью эталонного образца. Получить сразу готовый вариант устройства невозможно.

Основной проблемой является необходимость подготовки или, как минимум, участие специалиста в процессе создания прибора.

Виды и критерии выбора

Для выбора регулятора нужно руководствоваться определенными характеристиками для конкретного случая. Среди всех критериев можно выбрать следующие:

  1. По типу управления. Для двигателей коллекторного типа применяются регуляторы с векторной или скалярной системой управления.
  2. Мощность является основным параметром, от которого нужно отталкиваться.
  3. По диапазону U.
  4. По диапазону частот. Нужно выбирать модель, которая соответствует требованиям пользователя для конкретного случая.
  5. Прочие характеристики, в которые включены гарантия, габариты, комплектация.

Устройство на тиристорах

В этой модели, представленной на схеме 1, применяются 2 тиристора, включенных встречно-параллельно, хотя их можно заменить одним симистором.

Схема 1 — Тиристорная регулировка оборотов коллекторного двигателя без потери мощности.

Эта схема производит регулирование с помощью открытия или закрытия тиристоров (симистора) при фазовом переходе через нейтраль. Для корректного управления коллекторным двигателем применяют следующие способы модификации схемы 1:

  1. Установка защитных LRC-цепей, состоящих из конденсаторов, резисторов и дросселей.
  2. Добавление на входе емкости.
  3. Использование тиристоров или симистора, ток которых превышает номинальное значение силы тока двигателя в диапазоне от 3..8 раз.

Этот тип регуляторов имеет достоинства и недостатки. К первым относятся низкая стоимость, маленький вес и габариты. Ко вторым следует отнести следующие:

  • применение для моторов небольшой мощности;
  • происходит шум и рывки мотора;
  • при использовании схемы на симисторах происходит попадание постоянного U на двигатель.

Этот тип регулятора ставится в вентиляторы, кондиционеры, стиральные машины и электродрели . Отлично выполняет свои функции, несмотря на недостатки.

Транзисторный тип

Еще одним названием регулятора транзисторного типа является автотрансформатор или ШИМ-регулятор (схема 2). Он изменяет номинал U по принципу широтно-импульсной модуляции (ШИМ) при помощи выходного каскада, в котором применяются транзисторы типа IGBT.

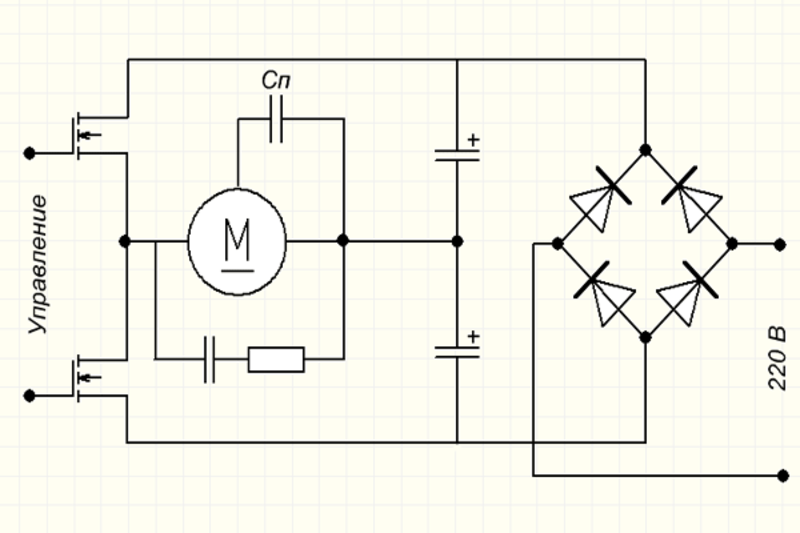

Схема 2 — Транзисторный ШИМ-регулятор оборотов.

Коммутация транзисторов происходит с высокой частотой и благодаря этому можно изменить ширину импульсов. Следовательно, при этом изменится и значение U. Чем длиннее импульс и короче паузы, тем выше значение U и наоборот. Положительные аспекты применения этой разновидности следующие:

  1. Незначительный вес прибора при низких габаритах.
  2. Довольно низкая стоимость.
  3. При низких оборотах отсутствие шума.
  4. Управление за счет низких значений U (0..12 В).

Основной недостаток применения заключается в том, что расстояние до электромотора должно быть не более 4 метров.

Регулирование за счет частоты

Регулирование оборотов моторов различных типов за счет частоты получило широкое применение. Частотное преобразование занимает лидирующую позицию на рынке сбыта устройств-регуляторов оборотов и осуществления плавного пуска. Благодаря своей универсальности возможно влиять на мощность, производительность и скорость любого устройства с электродвигателем. Эти устройства применяются для однофазных и трехфазных двигателей. Применяются такие виды частотных преобразователей:

  1. Специализированные однофазные.
  2. Трехфазные без конденсатора.

Для регулирования оборотов используется конденсатор, включенный с обмотками однофазного двигателя (схема 3). Этот преобразователь частоты (ПЧ) имеет емкостное R, которое зависит от частоты протекающего переменного тока. Выходной каскад такого ПЧ выполнен на IGBT-транзисторах.

Схема 3 — Частотный регулятор оборотов.

У специализированного ПЧ есть свои преимущества и недостатки. Преимуществами являются следующие:

  1. Управление АД без участия человека.
  2. Стабильность.
  3. Дополнительные возможности.

Существует возможность управлять работой электромотора при определенных условиях, а также защита от перегрузок и токов КЗ. Кроме того, возможно расширять функционал при помощи подключения цифровых датчиков, мониторинга параметров работы и использования PID-регулятора. К минусам можно отнести ограничения при управлении частотой и довольно высокую стоимость.

Для трехфазных АД применяются также устройства регулирования частоты (схема 4). Регулятор имеет на выходе три фазы для подключения электромотора.

Схема 4 — ПЧ для трехфазного двигателя.

У этого варианта тоже есть свои сильные и слабые стороны. К первым можно отнести следующие: низкую стоимость, выбор мощности, широкий диапазон частотной регуляции, а также все преимущества однофазных преобразователей частоты. Среди всех отрицательных сторон можно выделить основные: предварительный подбор и нагрев при пуске.

Инструкция по сборке

Необходимые материалы, детали и инструменты:

  • лупа;
  • плоскогубцы;
  • паяльник;
  • изолирующая лента;
  • несколько отвёрток;
  • провода медные;
  • полупроводники;
  • стандартные красные светодиоды;
  • плата;
  • текстолит форгированный;
  • лампы;
  • стабилитрон;
  • терморезистор;
  • тиристор.
  • дисплей и генератор внутреннего типа мощностью в 4Мгу (для создания цифровых устройств на микроконстроллере);

Пошаговая инструкция:

  1. Прежде всего, необходима соответствующая микросхема, к примеру, К561ЛА7, CD4011
  2. Плату необходимо подготовить к прокладыванию путей.
  3. К подобным схемам неплохо подходят терморезисторы с мощностью 1 kOm до 15 kOm, и он обязан находиться внутри самого объекта.
  4. Нагревающий прибор обязан быть включен в цепь резистора, из-за того, что перемена мощности, напрямую зависящая от снижения градусов, оказывает влияние на транзисторы.
  5. Впоследствии, такой механизм будет согревать систему до того момента, пока мощность внутри термодатчика не возвратится к первоначальному значению.
  6. Датчики регулятора подобного плана нуждаются в настройке. Во время значительных перепадов в окружающей атмосфере, необходимо контролировать нагрев внутри объекта.

Сборка цифрового прибора:

  1. Микроконтроллер следует соединить вместе с датчиком температуры. Он должен иметь выходы портов, которые необходимы для установки стандартных светодиодов, работающих совместно с генератором.
  2. После подключения устройства в сеть с напряжением в 220V, светодиоды будут автоматически включаться. Это будет свидетельством о том, что прибор находится в рабочем состоянии.
  3. В конструкции микроконтроллера находиться память. Если настройки прибора сбиваются, память автоматически их возвращает в изначально оговоренные параметры.

Собирая конструкцию, нельзя забывать о техники безопасности. Во время применения термодатчика в водянистой или влажной атмосфере, его выводы обязаны герметично изолироваться. Значение терморезистора R5 может обозначаться от 10 до 51 кОм. При этом, сопротивление резистора R5 обязано иметь аналогичное значение.

Взамен обозначенных микросхемы К140УД6 можно использовать К140УД7, К140УД8, К140УД12, К153УД2. В роли стабилитрона VD1 можно внедрять любой инструмент с мощностью стабилизации 11…13 V.

В случае, когда нагреватель превышает напряжение в 100 ВТ, тогда диоды VD3-VD6 обязаны превосходить по мощности (к примеру, КД246 или их аналоги, с обратной мощностью минимум в 400В), при этом тринистор необходимо монтировать на маленькие радиаторы.

Значение FU1 также следует сделать более большим. Управление аппаратом сводится к подбору резистора R2, R6 с целью безопасного закрывания и открывания тринистора.

Основные неисправности

Наиболее распространённой неисправностью самодельных терморегуляторов является нестабильность показаний терморезистора, вызванная низким качеством деталей. Кроме того, нередко встречаются сложности с настройкой режимов, вызванные несоответствием номиналов или изменением состава деталей, необходимых для правильной работы устройства. Большинство возможных проблем напрямую зависят от уровня подготовки мастера, производящего сборку и настройку прибора, так как навыки и опыт в этом деле значат очень много. Тем не менее, специалисты утверждают, что изготовление терморегулятора своими руками — полезная практическая задача, дающая неплохой опыт в создании электронных устройств.

Если уверенности в своих силах нет, лучше использовать готовое устройство, которых достаточно в продаже. Необходимо учитывать, что отказ регулятора в самый неподходящий момент может стать причиной серьёзных неприятностей, для устранения которых потребуются усилия, время и деньги. Поэтому, принимая решение о самостоятельной сборке, следует подойти к вопросу максимально ответственно и тщательно взвесить свои возможности.

Понятие о температурных регуляторах

Изделия этой категории применяют для решения разных задач. По соответствующей настройке температурного порога подают питание (отключают):

  • отопление в погребе;
  • нагрев паяльной станции;
  • циркуляционный насос котла.

Из приведенных примеров понятны базовые требования к точности, которую должна обеспечить подходящая схема терморегулятора. В некоторых ситуациях необходимо поддержание заданного уровня не ниже, чем ±1C°. Для контроля рабочих параметров нужна оперативная индикация. Существенное значение имеют нагрузочные способности.

Перечисленные особенности поясняют назначение типовых функциональных узлов:

  • значение температуры фиксируют специализированным датчиком (резистором, термопарой);
  • показания анализирует микроконтроллер или другое устройство;
  • исполнительный сигнал поступает на электронный (механический) переключатель.

К сведению. Кроме рассмотренных частей, схема термореле может содержать дополнительные компоненты для подачи питания на электронагреватель, другую мощную нагрузку.

Пошаговая инструкция

Сборка самодельного регулятора температуры предполагает выполнение следующей последовательности действий:

  • Подбор соответствующей микросхемы. Подойдет CD4011 или К561ЛА7.
  • Выбор терморезисторов. Их мощность варьируется от 1 и до 15 kOm.
  • Подготовка платы к вытравливанию дорожек.
  • Включение нагревающего элемента в цепь резистора. Это делают по причине того, что изменение мощности, которая происходит в результате понижения градусов, воздействует на транзисторы.
  • Настройка датчиков, поскольку температурные перепады в системе приводят к необходимости контролировать степень нагрева.

Нагревающий прибор, подключенный к цепи резисторов, согревают систему до восстановления мощности в термодатчике к исходному значению.

Схема подключения

Универсальный вариант – это использование трехходового клапана с термостатической головкой в сочетании с котлом отопления, у которого имеется встроенная защита от перегрева теплоносителя.  С помощью клапана формируется байпас параллельно основному контуру отопления.

Схема подключения терморегулятора к котлу

Когда необходимо снизить мощность обогрева клапан перенаправляет весь поток теплоносителя от котла по байпасу в линию обратки, замыкая контур на коротком контуре. В основной контур горячая вода не поступает, а котел после прогрева до максимальной температуры автоматически прекращает работу.

Для электрических и газовых котлов с электронным управлением, но без программируемого контроллера, отлично подойдет простой розеточный терморегулятор или блочный под DIN-рейку. Регулятор устанавливается в разрыв линии  питания и фактически перенимает на себя роль основного управления.

Однако важно смонтировать оборудование так, чтобы циркуляционный насос в любом случае продолжал работу в течение отопительного сезона. Даже если максимальная отдача от котла не нужна и терморегулятор его отключает, теплоноситель должен циркулировать, сравнивая температуру по всему контуру. Даже если максимальная отдача от котла не нужна и терморегулятор его отключает, теплоноситель должен циркулировать, сравнивая температуру по всему контуру

Даже если максимальная отдача от котла не нужна и терморегулятор его отключает, теплоноситель должен циркулировать, сравнивая температуру по всему контуру.

Основные правила установки комнатного термостата. Выносной датчик или термостат со встроенным термодатчиком следует располагать в жилом помещении:

  • вдали от сквозняков и радиаторов отопления;
  • рекомендованная высота установки указывается в инструкции производителем терморегулятора;
  • желательно, чтобы в течение дня на терморегулятор не попадали солнечные лучи;
  • не допускается перекрывать доступ воздуха к терморегулятору занавесками или другими элементами декора и обстановки.

В результате при использовании терморегулятора работа котла оптимизируется, а в помещении  всегда будет комфортная температура.

https://youtube.com/watch?v=eVpypBpHOow%3F

Конструкция терморегулятора

Здесь о том, как сделать прибор. Набрав подходящие детали нужно заранее подготовить и настроить те элементы, которые были рассчитаны (R3 и R5), так чтобы они были аккуратно спаяны и их можно было монтировать дальше.

Резистор R6 можно взять либо 1,6 Ом, но такие нечасто попадаются, либо составить из нескольких параллельных (из-за его маленького номинала), либо взять кусок нихромовой проволоки сопротивлением 16,3 Ом (измеряется мультиметром) и отрезать от нее ровно одну десятую часть. Затем она наматывается на резистор большого номинала, скажем, 10 или 100 кОм, чтобы не было его влияния на общее сопротивление и пропаивается на его выводах.

Детали монтируются, как обычно, на печатной плате подходящего размера. Схема несложная, нарисовать дорожки можно либо вручную, либо в подходящей программе для разработки печатных плат, например, Sprint Layout. Это простая бесплатная программа для радиолюбителей. К сожалению, размер статьи не позволяет описать подробностей изготовления печатных плат, но найти информацию в интернете нетрудно.

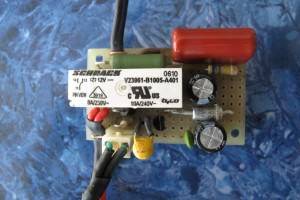

На фото представлен процесс изготовления терморегулятора.

На ось потенциометра нужно надеть круглую шкалу с наклееной бумагой и жестко ее зафиксировать. На ней будет нанесена градуировка. Шкала может быть сделана подвижной или нет, главное – ее достаточный размер для будущей разметки и “несбиваемость”. Наконец, все собранное помещается в подходящий корпус. Здесь большой простор для домашней конструкторской мысли.

Теперь, как и обещалось, о лампах. Выбранный транзистор имеет максимальный ток 5,5 А, но лучше ограничиться током поменьше. Если взять лампы накаливания по 100 Вт, то при питании через диод их мощность снизится вдвое.

Возьмем ток, например, 4 А и определим число 100-ваттных ламп для этого. Средний ток через лампу составит около 0,23 А с учетом того, что лампа работает один полупериод. 4/0,23 = 17 ламп по 100 Вт. Практически ламп будет меньше, так как инкубаторы обычно теплоизолируют. К тому же слишком мощный нагрев будет приводить к выбросам повышенной температуры.

После сборки необходимо проверить, как работает самостоятельно собранный терморегулятор.

Наладка терморегулятора

Наладка состоит в проверке работоспособности после монтажа и нанесению делений на шкалу в следующем порядке:

  1. Градусных делений.
  2. Делений с шагом в полградуса.
  3. Делений с шагом в 0,1 градус.

В нагрузку включают одну лампочку, просто как индикатор работы. Датчик помещают в сухую песочную баню рядом с образцовым термометром

Баню осторожно и медленно, чтобы не перегреть, нагревают на электроплитке включенной через ЛАТР или другой подходящий регулятор мощности

Рассмотрим калибровку в одной точке, например 35°C. Сначала необходимо уравновесить температуру датчика и образцового термометра в бане. Затем, вращая потенциометр, отмечают карандашом точки на окружности шкалы, где лампа загорается и где она гаснет. Середину можно отмечать делением 35 градусов.

Аналогично делаются деления и для остальных значений. Не помешает сделать градуировку и для десятых долей градуса, учитывая, что как-никак, шкала не будет линейной. После выполнения градуировки можно будет оценить гистерезис. Он должен быть в пределах 0,1…0,15 гр. Цельсия.

Прибор только тогда будет надежным, если все соединения пропаяны тщательно, а клеммные зажимные соединения выполнены чисто и хорошо затянуты.

На видео специалист рассказывает о том, как изготовить терморегулятор своими руками.



Регулятор температуры внутри автоматического инкубатора для яиц, независимо от того, как прибор изготовлен, самостоятельно или заводского производства, относится к одному из самых важных элементов этого изделия.

Природой предусмотрено, что для выведения молодняка птицы разных пород, нужны подходящие условия. Например, температура выведения гусиных яиц в инкубаторе, отличается от параметров выведения уток. Куриные яйца инкубируют при температуре 37,7°, гусиным нужна 38,8°.

Строить инкубаторы отдельно для каждой породы птиц нецелесообразно, поэтому в них предусмотрено регулирование и поддержание нужных условий с помощью терморегуляторов. Если принято решение о создании самодельного терморегулятора для инкубатора, отнеситесь к этому со всей серьёзностью.

Выполнить такую работу под силу тем, кто освоил азы радиоэлектроники, умеет обращаться не только с паяльником, но и измерительными приборами. Кроме того, в работе пригодятся навыки по изготовлению печатных плат, сборке и настройке радиоэлектронных устройств.

В этой статье мы постараемся рассказать о том, как можно самостоятельно изготовить и отрегулировать терморегулятор для инкубации яиц.

Выбор схемы регулятора

Если взять за основу для изготовления терморегулятора заводские изделия, можно столкнуться с непреодолимыми трудностями по сборке, а особенно по настройке таких изделий.

Чтобы обойти лишние проблемы, лучше всего выбрать схему изделия доступную для изготовления в домашних условиях.

Главным критерием для любого типа терморегуляторов является обеспечения высокой чувствительности к перепадам внутренней температуры внутри инкубатора, а также мгновенное реагирование на эти изменения. «Самодельщики» в большинстве случаев применяют два варианта построения регуляторов:

  1. Построение прибора на основе электрической схемы и радиодеталей. Способ сложный и доступный для подготовленных специалистов;
  2. Изготовление регулятора на основе термостата от бытовой техники.

Давайте кратко рассмотрим оба варианта изготовления.

Изготовление терморегулятора на основе схемы и радиодеталей

На рисунке ниже показана принципиальная схема самодельного регулятора температурного режима при инкубации.

Если внимательно рассмотреть схему этого прибора, то можно убедиться, то для его сборки требуются широко распространённые радиокомпоненты.

Для самостоятельного изготовления прибора потребуется приобрести следующие радиодетали:

  • Стабилитрон любого типа, который сможет обеспечить стабилизацию напряжения в пределах 7-9 Вольт;
  • Два транзистора, один из них из МП 42 с любой буквой или аналогичный ему, второй из серии КТ 315, буквенный индекс прибора может быть любой;
  • Тиристор из серии КУ 201-КУ 202, буква в обозначении должна быть Н;
  • Четыре диода серии КД 202, желательно с буквенными обозначениями Н или НС. Можно использовать и другие полупроводниковые приборы, при условии их допустимой мощности не менее 600 Вт;
  • Регулировка режима производится переменным резистором любого типа сопротивлением от 30 до 50 кОм;
  • Резистор R5 должен иметь рассеиваемую мощность не менее 2Вт, остальные по 0,5 Вт;
  • Также нужно приобрести реле типа МКУ (многоконтактное унифицированное).

В схеме, представленной на рисунке, датчиком температуры выступает транзистор VT1, который размещают в стеклянной трубке и укладывают непосредственно на лоток с яйцами. При включении регулятора в сеть, срабатывает реле, его контакты размыкаются и инкубатор обогревается от ламп, которые подключаются к сети 220 Вольт.

При отключении от сети, контакты реле замыкаются и подключают в работу аккумулятор и автомобильные лампы для обогрева. При возобновлении подачи напряжения, реле снова срабатывает и подключает второй парой контактов зарядное устройство для подзаряда аккумулятора. Переменным резистором устанавливается порог требуемой температуры. Особых требований к зарядному устройству нет, можно использовать любое имеющееся в наличии.

Термостат в качестве регулятора

Этот вариант более прост в изготовлении и в то же время весьма надёжен в эксплуатации. Для его изготовления потребуется найти любой термостат от бытовой техники, например, от утюга.

Его нужно определённым образом подготовить к работе. Для этого любым доступным способом наполняют корпус термостата эфиром и хорошо запаивают.

Эфир очень чутко реагирует на малейшее изменение наружной температуры, что приводит к изменению состояния корпуса термостата. Винт, который припаян к корпусу, жёстко связан с контактами. В нужный момент происходит включение или отключение нагревательного элемента. Нужную температуру выставляют при вращении регулировочного винта (под номером 6 на рисунке).

Обращаем Ваше внимание, что перед закладкой яиц, нужно произвести настройку нужной температуры и прогреть инкубатор. Итак, как видно из описания, изготовить терморегулятор в инкубатор не сложно

Это может выполнить даже школьник, который увлекается радиоэлектроникой. Схема не содержит дефицитных радиокомпонентов. Элементы устанавливают на печатную плату или монтируют навесным монтажом

Итак, как видно из описания, изготовить терморегулятор в инкубатор не сложно. Это может выполнить даже школьник, который увлекается радиоэлектроникой. Схема не содержит дефицитных радиокомпонентов. Элементы устанавливают на печатную плату или монтируют навесным монтажом.

Если самостоятельно изготавливается «электрическая наседка», полезно для увеличения процентов вывода молодняка птицы, предусмотреть устройство для автоматического поворота яиц в инкубаторе.Из этого видео Вы узнаете как сделать терморегулятор для инкубатора своими руками:

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
