Основной принцип работы смесителя
Многим покажется странным, что такое современное сантехническое оборудование на самом деле имеет предельно простую конструкцию. Все образцы имеют специальный клапан смешивания, работа которого контролируется патроном. Он чаще всего производится из биметаллических пластин или имеет в своем составе воск и является очень чувствительным даже к минимальным изменениям температуры воды.
Принцип работы смесителя с термостатом заключается в том, что заданные параметры температуры через крепежно-регулировочный винт поступают к патрону, который либо сужается в размерах, либо расширяется. Чтобы сделать эксплуатацию оборудования более безопасной, производители устанавливают на винт предохранитель, он препятствует росту температурного режима подающей воды выше 80 ° С. Если холодная вода перестала поступать, то подача горячей тоже прекращается. Как только поступление воды двух режимов возобновляется, то ее смешивание также продолжается. Получается, такой вид смесителя устраняет малейшую возможность получения ожога или окатывания ледяной водой из-за случайного скачка температур.
Также особо важно выполнить правильное с термостатом к водоснабжению. Если вы перепутаете трубы с холодной и горячей водой, то заданный настроенный режим не только не будет выполняться, но и подаваемая вода будет самых различных температур
Поэтому специалисты рекомендуют для монтажа приобретенного механизма пригласить знающего свое дело сантехника. Далее придется лишь делать замену фильтров, что вполне возможно осуществить самостоятельно. Такие фильтры имеют вид металлических сеточек, устанавливаемых в промежутке между эксцентриками и термостатом.
Какой лучше выбрать смеситель с термостатом: материалы для изготовления
При выборе качественного и долговечного термостатического смесителя для ванны важно учитывать некоторые моменты
В первую очередь следует обратить внимание на материал изготовления корпуса. Здесь может использоваться керамика, пластик или металл
Керамические изделия имеют привлекательный внешний вид, однако характеризуются плохой износоустойчивостью, восприимчивостью к механическим нагрузкам. Это объясняется хрупкостью материала, что отмечено в отзывах. Смесители с термостатом из керамики отличаются относительно высокой стоимостью.
Наиболее надежными являются керамические смесители с графитовым покрытием
Смесители в металлическом корпусе могут быть выполнены из бронзы, латуни или меди. Такие изделия довольно надежны, прочны и долговечны. К главным недостаткам металлических термосмесителей относится их высокая стоимость. Существуют более дешевые модели, изготовленные из сплава металлов – силумина. Однако они отличаются недолговечностью, о чем свидетельствуют многочисленные отзывы. Смеситель для ванны с термостатом из пластика является самым доступным вариантом, но характеризуется наименьшим сроком службы.
Следует также обратить внимание на материал, из которого выполнен клапан картриджа для термостатического смесителя. Это может быть кожа, резина или керамика
Первые два варианта характеризуются низкой стоимостью, однако они менее износоустойчивы и долговечны. Такие прокладки быстро придут в негодность в случае поступления с водой твердых частичек.
Керамический клапан является более надежным. Он способен вытолкнуть твердые частицы, которые попали в его тело. Такой элемент имеет графитовое покрытие, что продлевает период его эксплуатации
Однако в связи с хрупкостью материала вентиль следует закручивать до упора с большой осторожностью, чтобы не повредить целостность головки
Смесители с термостатом изготавливают из керамики, пластика или металла
Достоинства и недостатки термостатического смесителя
На кухне данный смеситель не всегда уместен и удобен. Это связано с частой необходимостью использовать только холодную воду для приготовления пищи или каких-либо иных нужд. В таких случаях проблему решают с помощью установки специального крана для питьевой воды с фильтром.
Смеситель для ванной с терморегулятором – вещь удобная, нужная и не имеющая недостатков с технической точки зрения. Главные недостатки – более высокая цена и возможные дополнительные хлопоты при монтаже. Однако они с лихвой перекрываются достоинствами и преимуществами:
безопасность: устраняется любая вероятность любых неприятных ощущений при принятии душа, и главное – ожогов
Это важно в доме, где живут старики и дети. Это удобно при обустройстве душевых кабин и тесных ванн, когда даже отскочить от горячей струи не будет возможности.
экономичность: механизм не нужно настраивать каждый раз заново, пропуская потоки воды, пока не будут найдены нужный напор и температура
Кроме того, устройство настроено изначально на режим экономии воды.
удобство и комфорт: одно нажатие на рычаг включает и выключает воду. Нет необходимости использовать две руки, что важно при собственном мытье, и при уходе за детьми, и при выполнении каких-либо других многофункциональных действий в ванной комнате.
Термостатический электронный смеситель с сенсорными датчиками
Устройство и принцип работы
Внешне данный тип похож на вентильную модель с двумя рукоятями. С одной стороны на рукоятке выставляется температура, с другой регулируется напор воды. Тут же может быть переключение и на душевую лейку. Если переключение на душ осуществляется на рукояти, то эта модель термостата с аквадиммером более усовершенствованная и удобная. У простых приборов переключатель душ-ванна располагается на корпусе и выглядит точно так же, как у обычных однорычажных смесителей.
Модель смесителя с термостатом для ванной комнаты от фирмы Grohe.
В основе конструкции таких кранов лежит термоэлемент, состоящий из металлической стружки и воска. Благодаря свойству этих компонентов мгновенно расширяться и сужаться при воздействии разной температуры, достигается сглаживание перепадов поступающей воды на выходе излива смесителя.
Реагирующий элемент термосмисителей (картридж).
Т. е. в случае резкого изменения температуры в ту или иную сторону он моментально реагирует, уменьшая подачу холодной/горячей воды, предотвращая тем самым отклонение температур больше чем на один градус.
Все это происходит в считанные доли секунды (от 0,3 с. у смесителей фирмы Grohe до 0,6 с. у других производителей), в результате чего кожа человека не успевает почувствовать внезапную смену воды. Поэтому с термостатическими смесителями принятие душа становится не только приятным, экономным, но и безопасным.
Правда, во всем этом прекрасном описании есть одна оговорка: для достижения комфортной работы термостата разница между горячей и холодной водой в системе водоснабжения не должна превышать 10 %. В противном случае небольшие температурные перепады вы все же ощутите. Чтобы исправить эту ситуацию, рекомендовано ставить редукторы, понижающие давление в системе.
Общие вопросы установки термостатического стандартного смесителя
Модели термосмесителей значительно отличаются по особенностям монтажа и предназначению. Выпускаются смесители для скрытого и открытого монтажа. Кроме того, существуют модели для душа, биде, раковины, кухни.
Так как универсальной модели смесителя с терморегулятором не существует, не может быть и точного алгоритма по его установке. Однако есть необходимость описать основные сложности и нюансы по установке термосмесителей скрытого и открытого монтажа в ванной комнате.
Схема установки стандартного термостатического смесителя открытого монтажа
Одно из главных замечаний – это грамотное подключение к системе горячей и холодной воды. Смесители с терморегулятором используют европейскую систему стандартов водопровода, которая не соотносится с отечественной. Российские системы водопровода устроены по принципу: слева – холодная, справа –горячая вода. Поэтому при установке смесителя с терморегулятором, вероятнее всего, трубы – точки входа горячей и холодной воды – придется поменять местами.
Второе замечание касается первичной настройки температуры воды – калибровки. В термостате изначально установлено нейтральное положение на температуре 38С, однако его нужно закрепить при помощи термометра и регулятора.
Совет. Для калибровки нужно снять защитную крышку смесителя, включить воду и, вращая специальный вентиль смесителя, настроить нужную температуру, опираясь на данные обыкновенного термометра.
Смесители с терморегулятором для душа или для ванны/душа

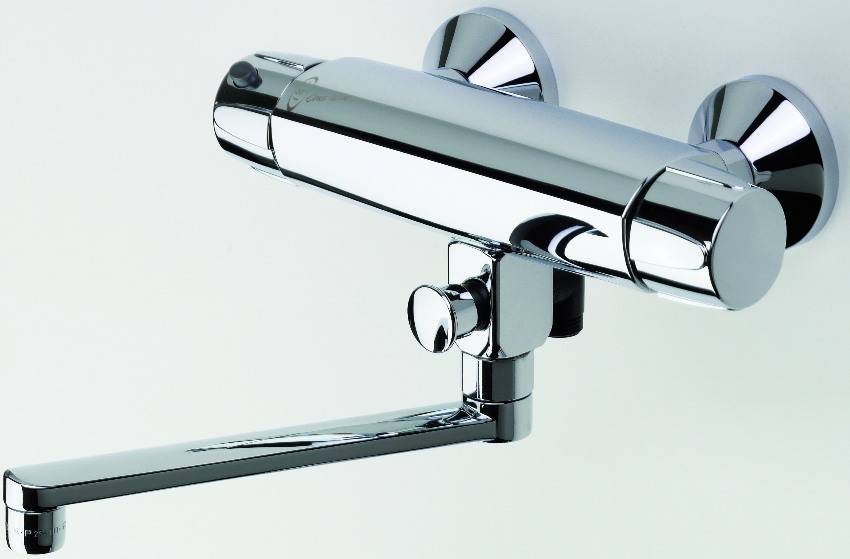

Смеситель-термостат открытой системы монтажа для ванны и душа представляет собой небольшой металлический цилиндр, который подключается к трубам с горячей и холодной водой и к которому затем подводится шланг и лейка душа.
Термостатический смеситель скрытого монтажа
Подобный аппарат – самый простой механизм для подключения. В условиях современных квартир его можно установить наиболее просто.
Модели данного ряда представлены двумя вариантами:
- смеситель с изливом для ванны и лейкой и шлангом для душа,
- смеситель с лейкой и шлангом для душа, без излива для ванны.
- Смеситель-термостат закрытой системы монтажа для ванны и душа – более сложное устройство с точки зрения монтажа: оно потребует установки некоторых деталей в стену или фальш-стены из гипсокартона. При этом на стене ванной комнаты останется только небольшая пластина с одним или двумя регуляторами включения и переключения воды.
Важно! Отсутствие внешних деталей – и достоинство, и недостаток модели: дизайн выглядит лаконично, пространство расходуется экономно, однако, в случае ремонта или замены деталей, демонтажа стены и кафеля не избежать.
Излив воды в таких моделях может быть представлен в нескольких вариантах:
- верхний излив душа с насадкой, который монтируется в потолок,
- верхний излив душа с насадкой, который монтируется в потолок, гибкий шланг и лейка душа,
- верхний излив душа с насадкой, который монтируется в потолок, и излив (гусак) для ванны.
Устройства такого рода могут продаваться и отдельно: смеситель термостатический для закрытой системы монтажа потребует тщательного подбора остальных элементов: шланга, лейки и излива душа, излива для ванны.
Какие бывают термостаты
Смесители с термостатом получили самое широкое распространение. Сейчас выпускаются модели для ванны, душа, раковины, кухни и другие виды. Появились экземпляры, в которых управление происходит с помощью электроники. На моделях с дисплеем, при этом может отображаться температура воды и ее расход. Дизайнерские решения, которые используют фирмы производители придутся по вкусу любому покупателю.
Смесители с термостатом — это несомненно шаг в будущее, который сделает нашу жизнь комфортнее и более безопаснее. Мы уже сделали свой выбор, присоединяйтесь!
Вообще разновидности термостатических смесителей бывают разными. Тем не менее устройством, которое будет отвечать за регулировку и поддержание нужной температуры воды, можно оборудовать практически любой тип современного смесителя. Поэтому особенно зацикливаться на этом вопросе не имеет смысла. Мы лишь перечислим те варианты, которые наиболее распространены.
Итак, самые популярные варианты термостатических смесителей такие:
- Смеситель термостатический для душа. Главная особенность такого сантехнического элемента заключается в том, что у него нет носика или того, что обычно называют изливом.
- Смеситель с термостатом для ванной. Такой вариант элемента для сантехники является стандартным. У него имеется излив, а также лейка для душа, которая оснащена переключателем. По форме такой смеситель может быть разнообразным. Однако большинство вариантов исполнены в виде трубчатой конструкции. По ее краям расположены переключатели. Смесители для ванной могут быть как настенными, так и встраиваемыми в бортик ванной.
- Смеситель, оснащенный термостатом, для раковины. Представляет собой вертикальную конструкцию, у которой кроме излива нет больше никаких дополнительных элементов. Модели для раковины бывают двух вариантов. Один из них – это настенный, а второй это тот, который устанавливается на горизонтальную поверхность.
- Модель термостатического смесителя, который предназначен для душевой кабины. В изначальном варианте такая модель не имеет излива, а также лейки. По своей сути смеситель представляет собой сердечник, к которому присоединяются все необходимые детали с помощью трубочек.
- Смеситель с термостатом, который встраивается в стену. Такой вариант практически ничем не отличается от смесителя для душевых кабин. Единственная разница кроется в том, что у первого имеется специальный контейнер, которые предназначен для монтажа в поверхность стены.
Также отдельно можно выделить термостатический смеситель, которые предназначен для гигиенического душа, для биде и так далее. Они бывают разнообразными точно так же, как и все остальные разновидности устройств, которые предназначены для того, чтобы смешивать холодную и горячую воду.
Однако в целом все термостатические смесители делятся на три большие группы. Они бывают механическими, электронными и бесконтактными. Модели из первой группы отличаются тем, что доступны в плане стоимости. Температура и напор воды у них регулируется с помощью рычага или вентиля. Больше того, поддержка заданных параметров выполняется за счет чистой механики и изменения физических свойств внутренних элементов прибора.
Что же касается второй и третьей группы, то они отличаются тем, что содержат в своей конструкции электронные детали. С учетом этого такие сантехнические приборы не могут работать без электрической энергии, а это значит, что рядом с сантехническим прибором должна иметься безопасная розетка. Что же касается метода управления, то в случае с электронными моделями оно осуществляется посредством кнопок, которые могут быть на корпусе смесителя или рядом с ним. Также есть модели с сенсорным управлением или те, которыми можно управлять с помощью пульта.
Все показатели воды в электронных устройствах контролируются посредством электронных датчиков. Все необходимые цифры выводятся на жидкокристаллический экран – на нем отображается температура подаваемой воды и даже уровень давления.
Однако есть модели, у которых отображается лишь один какой-то параметр. Конечно, электронные термостатические смесители намного удобнее в плане пользования, но механические модели проще в ремонте.
Материал подготовлен https://www.kupatika.ru/
Как устроен автоматический смеситель
Принцип работы однорычажного и двухвентильного смесителя основан исключительно на физике.
Более современные модели работают при помощи электроники.
Устройство бесконтактных моделей намного сложнее, чем обычных. В него входят:
- корпус;
- термостат;
- соленоид, оснащённый фиксатором;
- уплотнительный материал;
- сердечник;
- экранирующее устройство в виде катушки;
- мембрана, установленная на конце сердечника;
- инфракрасный датчик.
Инфракрасный датчик реагирует на движение. При срабатывании на соленоид начинается поступать напряжение. Экранирующая катушка приводит в движение сердечник, поднимая его. Он втягивается в полость соленоида, приподнимая мембрану, и в кран начинает поступать вода.
Когда питание перестаёт поступать, запускается обратный процесс: сердечник возвращается в начальное положение, опускается мембрана.
Такое устройство требует постоянного источника электропитания. Для этого можно использовать электрическую сеть, аккумулятор или батарейки.
Назначение основных типов смесителей
Санузел обычно предполагает наличие нескольких сантехнических приборов для разных целей. Какие модели смесителей лучше выбрать в ванную комнату? Зависит от ваших текущих потребностей и возможностей, а также планировки помещения.
В зависимости от предназначения различают следующие типы устройств:
- универсальные (комбинированные);
- для раковины;
- для ванны;
- для душа;
- для биде.
Конструкция настенных универсальных смесителей хорошо знакома каждому. Отличительной чертой моделей является длинный поворотный излив, позволяющий использовать устройство и для ванны, и для раковины.
К корпусу агрегатов подсоединен ручной душ, присутствует переключатель воды. Одним словом, «классика».
Широкое распространение универсальных смесителей обусловлено экономичностью такого решения: один агрегат всегда дешевле двух или трех, да и подводку воды нужно производить только к одной точке.
Но, к сожалению, приборы «3 в 1» не очень удобны в эксплуатации. Ванну и раковину из-за них приходится ставить практически вплотную, излив зачастую еле достает до бортика умывальника, тем самым затрудняя мытье рук.
Не отличается оборудование и надежностью: постоянные повороты «гуська» провоцируют возникновение протечек, в особо печальных ситуациях кран может и вовсе отвалиться.
Сломаться может не только смеситель типа «3 в 1», но любой другой. Рекомендуем ознакомиться с наиболее частыми поломками и способами их устранением.
Стоит отметить, что многие западные производители сантехники отказались от выпуска смесителей комбинированного типа либо же свели их количество в своем ассортименте к минимуму. Это морально устаревший вариант. Практичнее и разумнее приобретать отдельные модели смесителей для разных целей.
Более удобны и популярны среди покупателей смесители для ванны с душем. Советуем ознакомиться с критериями их выбора.
Монтаж подавляющего большинства смесителей может осуществляться с подводкой любого типа. Подводка бывает жесткой и гибкой. Вторую используют чаще
Выбор устройства для раковины следует производить с учетом количества отверстий на сантехническом приспособлении. Однорычажные смесители требуют одного, иногда двух отверстий (излив может монтироваться отдельно от рычага управления).
Двухвентильным моделям нужна одна (единый корпус) либо три «дырки» (для «гуська» и кранов).
Раковины-чаши, в которых специальных отверстий не предусмотрено, идеально сочетаются с настольными смесителями. Установка таких агрегатов производится в столешницу. От набортных устройств настольные модели отличаются более высоким корпусом и длинным изливом.
Также для «модной» раковины можно приобрести настенный смеситель, но только в том случае, если вы заранее позаботились о скрытой подводке труб – специально долбить для этого стену неразумно.
Готовы раскошелиться на оригинальную конструкцию? Тогда стоит обратить внимание на напольные смесители для раковины. Устройства выглядят очень эстетично и создают гармоничный тандем с абсолютно любым умывальником. Что касается ванны, то лучшим выбором для нее по-прежнему остаются настенные смесители
Соотношение их качества, дизайна и цены наиболее оптимально
Что касается ванны, то лучшим выбором для нее по-прежнему остаются настенные смесители. Соотношение их качества, дизайна и цены наиболее оптимально.
Немалым спросом также пользуются набортные устройства. Установить такую конструкцию можно на любую ванну, при отсутствии необходимых отверстий их можно сделать самостоятельно. Рекомендуем ознакомится с инструкцией по установке смесителя на борт ванны.
Для отдельно стоящих ванн нередко выбирают напольные приборы, представляющие собой колонну с изливом и ручным душем.
Напольные смесители для ванны или раковины отличаются трудоемким монтажом. Это связано с тем, что подводы холодной и горячей воды приходится прокладывать прямо в полу
Смесители предназначающиеся для душевых кабин не имеют привычного излива: вода в них подается только через душевую лейку. Монтаж таких устройств обычно настенный. Есть также множество моделей для скрытой установки.
Достоинства и недостатки термостатического смесителя
На кухне данный смеситель не всегда уместен и удобен. Это связано с частой необходимостью использовать только холодную воду для приготовления пищи или каких-либо иных нужд. В таких случаях проблему решают с помощью установки специального крана для питьевой воды с фильтром.
Смеситель для ванной с терморегулятором – вещь удобная, нужная и не имеющая недостатков с технической точки зрения. Главные недостатки – более высокая цена и возможные дополнительные хлопоты при монтаже. Однако они с лихвой перекрываются достоинствами и преимуществами:
безопасность: устраняется любая вероятность любых неприятных ощущений при принятии душа, и главное – ожогов
Это важно в доме, где живут старики и дети. Это удобно при обустройстве душевых кабин и тесных ванн, когда даже отскочить от горячей струи не будет возможности
экономичность: механизм не нужно настраивать каждый раз заново, пропуская потоки воды, пока не будут найдены нужный напор и температура. Кроме того, устройство настроено изначально на режим экономии воды. удобство и комфорт: одно нажатие на рычаг включает и выключает воду. Нет необходимости использовать две руки, что важно при собственном мытье, и при уходе за детьми, и при выполнении каких-либо других многофункциональных действий в ванной комнате.
Термостатический электронный смеситель с сенсорными датчиками
Что представляет собой данный смеситель
Внешне термостатический смеситель немного напоминает обычный, в хай-тековской стилистике. На рынке сантехнического комплектующего оборудования можно найти два типа этих приборов:
- Электронный.
- Механический.
С термо регулировкой имеет жидкокристаллический экран, где высвечивается фактическая цифра температуры. Энергопитание этого прибора осуществляется за счет подзарядки от сетевого адаптера или элементов батареек. Управление смесителем осуществляется с помощью кнопок или сенсоров. Некоторые электронные модификации работают дистанционно и реагируют на инфракрасные сигналы датчика.
Механические модели для душа оснащаются обычными традиционными регуляторами в виде:
- Рычажков;
- Рукояток;
- Вентилей.
По своему назначению смесители с терморегулятором выпускаются для установки их на:
- Кухне;
- Душе;
- Биде;
- В ванне.
На рынке можно найти и универсальные модели, которые подходят для установки в ванной и на кухне, но их не так много. Монтаж этого оборудования может осуществляться скрытым или открытым способом, исходя из собственных предпочтений.
Конструктивные особенности

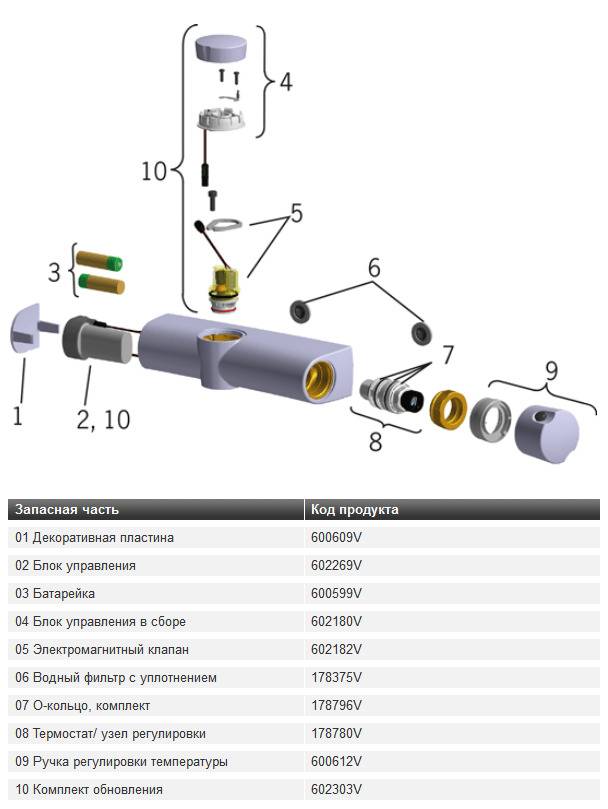

Конструктивно термостатический смеситель состоит из:
- Корпуса. Он представляет собой удлиненный цилиндр, имеющий два жестко привязанных отвода для горячей и холодной воды.
- Регулятора напора в виде , установленной с левого торца цилиндрического корпуса, с встроенными керамическими дисками.
- Термостатического картриджа, который поддерживает заданный температурный режим. Именно здесь происходит процесс регулирования и смешивания контрастных водных потоков.
В этом регуляторе температуры есть ограничитель, который даже при нажатии кнопки, не сделает подаваемую температуру выше 38 градусов. Такая опция крайне необходима для семьи, где есть маленькие дети, чтобы надежно защитить их от ожогов или других неприятных ощущений.
Принцип работы картриджа
Основная задача, которую призван решать смеситель с термостатом это мгновенная реакция на изменения соотношений контрастных потоков воды до заданных параметров температуры и давления потока.
Смеситель должен поддерживать норматив корректировки давления не более 8%, при максимальной разнице температур 50 градусов.
Конструктивно картриджи регулировки температуры смесителя устроены очень просто и имеют достаточно большой срок службы. Самым главным здесь является термостатический элемент, выполненный в виде цилиндрической капсулы или патрона, где находится подвижная и неподвижная часть.
Неподвижной частью может быть:
- Пчелиный воск или аналогичный ему свойствам химический полимер;
- Биметаллические пластины или кольца.
Принцип работы смесителя с терморегулятором основан на физическом свойстве расширения тел и происходит следующим образом.
- При изменении температуры воск расширяется или уменьшается в объеме. Вследствие этого физического процесса, он передвигает подвижную часть капсулы в продольном направлении.
- Далее ее движение передается через стальную пружинку на заслонку, которая отвечает за поступление холодной или горячей воды.
- Для исключения передавливания заслонки, когда возникают случаи больших разностей давления в трубопроводах, конструкцию обустраивают обратным клапаном тока воды.
- Обеспечить безопасность и препятствовать повышению температуры выше 80 градусов, призван предохранитель, который устанавливается на регулировочном винте. В случае внезапного отключения холодной воды, этот предохранитель блокирует подачу на лейку горячей.
При восстановлении подачи холодной воды, процесс смешивания продолжается автоматически. Поэтому автоматический смеситель с термо регулировкой полностью исключает риск получения ожогов при внезапном температурном скачке.
Устройство и принцип работы
Основное его внутренний клапан. Клапан состоит из: картриджа, металлического цилиндра и термостата (терморегулятор) с пластиковым цилиндром.
Термостат
– это подвижный ограничитель, который защищает от колебания температуры путем контроля потока холодной и горячей воды для ее поддержки на одном уровне. Состоит из медного стержня и парафина.
Принцип работы термостата
Рукояткой задается требуемая температура, клапан смешивает в нужной пропорции холодную и горячую воду путем регулировки терморегулятором. Когда в трубе горячая вода возрастет на несколько градусов, парафиновый стержень, который реагирует на малейшие изменения температуры, расширяется и выталкивает медный стержень с пластиковым цилиндром. Пространство между пластиковым цилиндром и металлической поверхностью терморегулятора увеличивается, при этом увеличивается пространство для холодной воды.
Схемы строения разных типов конструкций
Как уже стало понятно, от знания устройства обслуживающего агрегата зависит его бесперебойное функционирование и качественный ремонт в случае поломки. Поэтому о каждом из существующих типов конструкций поподробней.
Как устроены однорычажные модели
Приобретая такую модель, стоит знать некоторые особенности её строения.
Напор воды из труб по изливу поступает благодаря движениям рычага, расположенного над гусаком.
Поднятием его вверх вода начинает поступать, движениями из стороны в сторону регулируется температура.
Эти действия происходят благодаря механизму, называемому картриджем.
Различают два их вида:
- керамический;
- шаровый.
Внимание! Первый вид картриджа не подлежит ремонту и в случае поломки меняется целиком. А также система имеет переключатель режимов ванна-душ и непосредственно душевой комплект — шланг и лейку
Из чего состоит двухвентильный прибор
Конструкция этого типа представляет собой классическую модель с двумя вентилями по бокам и изливом в центре. Движимые механизмы вентилей находятся внутри и называются кран-буксами. Такие агрегаты для душа тоже имеют рычажок переключения режимов и душевые принадлежности, включающие в себя лейку и гибкий шланг.
Важно! В комплекте к обоим типам, и двухвентильному, и однорычажному, можно найти дополнительные аксессуары для установки
Термостатическая установка в ванной с душем
Виды:
- механические;
- электронные.

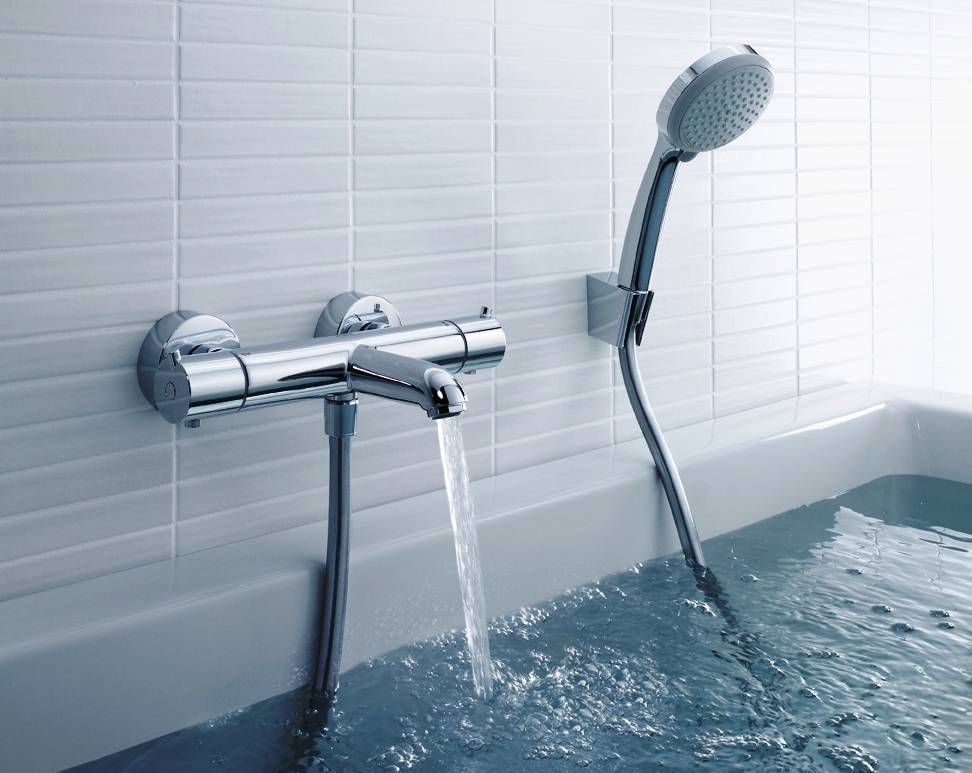

Фото 2. Термостатный смеситель Hansgrohe Ecostat 13201000 с душем, установленный на стене ванной комнаты.
Состоит такой агрегат из корпуса и двух регуляторов, один предназначен для настройки напора воды, второй — температуры. Внутри корпуса расположен термочувствительный патрон, а также датчик изменения температуры воды. На механических моделях расположены рукояти для регулировки, на электронных — панели управления.
