Как выбрать место для прибора учета?
По правилам водяной счетчик нужно устанавливать максимально близко к месту ввода в помещение трубопровода. На деле это означает, что не должно быть физической возможности врезаться в трубу перед счетчиком.
Именно это обстоятельство будет прежде всего проверять инспектор, пришедший опломбировать прибор. Как показывает практика, в городских квартирах счетчик чаще всего монтируется около унитаза в туалете или в ванной, при условии, что трубы, ведущие в ванную, проложены на полу.
В этом случае скрыть на них следы возможной врезки будет невозможно.
Последний вариант, правда, не очень удачен, поскольку придется прокладывать через стену новый отвод для унитазного бачка. В частных домах прибор учета устанавливается на расстоянии не более чем 0,2 м от выхода подводящей трубы.
Кроме того, определенные требования предъявляются и к водопроводным колодцам, расположенным на территории домовладения.
Конструкция должна быть только капитальной с прочной запираемой крышкой, которая также опломбируется.
По существующим правилам счетчик на воду должен быть установлен не далее, чем в 20 см от выхода подводящей водопроводной трубы, не должно остаться места для возможной врезки водоразборного оборудования
Есть несколько технических особенностей в правилах установки водяных счетчиков в квартирах, которые обязательно нужно учитывать при самостоятельном монтаже:
- Система ГВС смонтирована по двухтрубной схеме. Такая ситуация встречается крайне редко, но возможна. В таком случае для монтажа счетчика на горячую воду рекомендуется приобрести перепускной клапан, который дополнительно устанавливается на циркуляционную трубу. Иначе показания прибора учета будут сильно завышены.
- Наличие в квартире пожарного водоотвода. На обводную трубу следует поставить задвижку, которая будет опломбирована работниками водоканала. Теоретически такую задвижку обязаны установить пожарники, они выполняют эту работу по предварительному заявлению.
- Температура в помещении, где находится прибор учета, может опуститься ниже +5С. Для городской квартиры ситуация крайне редкая, чаще такое случается в частном доме, особенно если счетчик планируется поставить в неотапливаемом подвале. Оптимальный вариант – замуровать и утеплить трубу, а прибор учета перенести в отапливаемое помещение.
Лучшие механические счётчики воды премиум-класса
Счетчики премиум-класса отличаются от обычных моделей прочным корпусом и широкими функциональными возможностями. Некоторые приборы предназначены для определенных типов магистралей. Лучшими признаны следующие устройства.
НОРМА СВКМ-25Х
Рейтинг: 4.9
Набор эксплуатационных характеристик у счетчика НОРМА СВКМ-25Х выглядит наиболее оптимально для применения в жилых домах и квартирах. Этот фактор наряду с безупречным качеством изготовления заметили и эксперты, отдав модели пальму первенства в рейтинге. Корпус выполнен из латуни в коррозионностойком исполнении. Внутрь аккуратно вставлена начинка. Счетчик предназначен для установки в магистраль с холодной водой. Достоинством модели является компактность и полный комплект для установки. Импульсный выход позволяет следить за показаниями дистанционно, а магнитная защита предотвращает возможное вмешательство со стороны человека.
Пользователи находят счетчик оптимальным вариантом для установки в квартирах и домах. Единственным недостатком становится высокая цена.
- безупречная сборка;
- наличие импульсного выхода;
- отменные эксплуатационные параметры;
- защита от магнитного поля.
высокая цена.
Gardena Water Smart
Рейтинг: 4.8
Всю необходимую информацию о потреблении воды может предоставить немецкий счетчик Gardena Water Smart. Этот прибор с цифровым дисплеем позволяет нажатием кнопки узнать об объеме вытекшей воды за сутки, за цикл полива или за сезон, а также определить средний расход воды в момент измерения. Модель легко подсоединяется к магистрали с помощью резьбового штуцера. Прибор может применяться и в системе автоматического полива сада или огорода. Для питания устройства применяется встроенный аккумулятор, уровень его зарядки также указывается на дисплее.
Пользователи пользуются счетчиком не только в квартирах и домах, но и на дачах при поливе приусадебного участка. Прибор отличается высокой точностью и удобством управления. К недостаткам можно отнести необходимость замены батареи.
- высокая точность;
- приемлемая цена;
- цифровой дисплей;
- универсальность применения.
необходимо менять аккумулятор.
Decast Metronic ВСКМ 90
Рейтинг: 4.8
Самой высокой термостойкостью обладает механический счетчик Decast Metronic ВСКМ 90. Этот универсальный прибор может работать даже при +150ºС, чем могут похвастаться далеко не все модели. Чаще всего приобретают это изделие специализированные организации, в домашнем обиходе вряд ли кому-то захочется платить за незаурядные способности.
Эксперты отдали отечественному счетчику третье место за узкую специализацию, а вот надежность его не вызывает сомнений. Прибор способен выдержать как сильные гидравлические удары, так и влияние магнитного поля. Специалисты, которые устанавливают и обслуживают счетчик, отмечают его неприхотливость и долговечность в работе.
- стойкость к высокой температуре;
- простая и надежная конструкция;
- качественные комплектующие и материалы.
узкая сфера применения.
ЭКОМЕРА ЭКО-80Ф
Рейтинг: 4.7
Счетчик воды турбинного типа ЭКОМЕРА ЭКО-80Ф предназначен для установки на магистральных трубопроводах диаметром 80 мм. Легкий монтаж прибора осуществляется благодаря двум фланцевым соединениям. Надежность модели обеспечивается чугунным корпусом, в который установлен заменяемый измерительный механизм. Он состоит из счетного механизма, вставки с турбиной и других деталей. Расход воды измеряется в пределах от 1,2 до 80 куб. м/ч. Так как эта модификация создана для учета холодной воды, то и температурный диапазон составляет +5…+40ºС. Срок службы этого счетчика достигает 15 лет. Производитель предусмотрел защиту от магнитного поля.
К недостаткам прибора стоит отнести высокую цену, большой вес (15 кг) и ограниченную область применения.
Что еще учесть при выборе?
Решаясь на установку счетчика, хочется быть уверенным, что останешься с максимальной для себя выгодой
Это возможно, если водомер будет точно считать весь потребленный объем воды и будет долго работать без поломок, потому при выборе счетчика на воду обратите внимание на следующие параметры:
допустимый расход воды – это максимальный объем воды за единицу времени, который счетчик может пропустить через себя, обеспечивая при этом достаточную точность учета. Для труб диаметром 15 мм производятся счетчики с номинальным расходом 1,5 м3/час и максимальным расходом 3 м3/час, чего более чем достаточно;
предел чувствительности – скорость потока, при котором крыльчатка или турбина начинают вращаться. Стандартом считается параметр в 15 л/час, но можно найти счетчики с чувствительностью 1 л/час;
точность измерения маркируется буквами от А до D. Для бытовых условий подходят счетчики с точностью В, но есть и более точный приборы класса С;
установочная длина – это расстояние от одной резьбы счетчика до другой, этим параметром определяется возможность установки прибора в нужном месте
Большинство приборов имеют установочную длину 110 мм, но есть модели с длиной 130, 190 и даже 260 мм; важно также учесть, на какой диаметр трубы рассчитан счетчик. В квартирах обычно используются трубы диаметром 15-20 мм, частных домах – 25-32 мм. потеря давления
потеря давления
Если вдруг в счетчике будет протечка, то снизится давление воды в водопроводе. Большинство водомеров снизят давление на 0,6 бар. Если этот показатель выше, то рекомендуем отказаться от покупки;
имя производителя и в вопросе выбора счетчика немаловажно. Хорошо зарекомендовали себя приборы от Zenner, Actaris, Sensus, Sensus, Elster Metronica, Valtec и Viterra
Дешевле обойдутся счетчики отечественного производства Метер, Пульс, Бетар, Эконом, Старорусприбор, ТПК;
корпус. Лучше всего зарекомендовали себя счетчики в латунных и бронзовых корпусах, а также те, что изготовлены из нержавеющей стали. Неплохо ведут себя приборы в полимерном корпусе, а вот от покупки водомера в силуминовом корпусе лучше отказаться – он быстро коррозирует; на счетчике должны быть значки о наличии государственной регистрации. Также на циферблате можно найти серийный номер прибора и условия работы, на которые он рассчитан (температура воды, давление, номинальный расход воды, класс точности, диаметр труб); обратный клапан станет дополнительной защитой системы от гидроудара, потому если в местном водопроводе есть проблемы со скачками давления, то эта опция будет полезной.
Также не лишним будет уточнить в организации, которая занимается поставкой воды, все ли счетчики можно устанавливать в квартирах. Возможно, они порекомендуют модели, которые лучше всего себя зарекомендовали в данных условиях и посоветуют, какие счетчики лучше не брать. Покупать счетчик необходимо в водоснабжающей организации или в сервисной торговой организации – покупка на стихийном рынке чревата проблемами с водоканалом.
Не забывайте, что периодически счетчик нуждается в поверке или замене на поверенный образец. Это дополнительные затраты, но они никогда не сравняться с теми суммами, которые вы бы переплатили за неиспользованную воду «по нормам».
Статья написана для сайта remstroiblog.ru.
Рейтинг счетчиков воды – выбираем по качеству
Обращаем ваше внимание, что данный рейтинг лучших водомеров составлен исключительно для ознакомления и не несет в себе рекламы или побуждений к действию. Мнение основывается на выборке откликов мастеров-сантехников, специализирующихся на установке и замене индивидуальных приборов учета расхода горячей и холодной воды, а также отзывов простых людей о пользовании устройствами в бытовых условиях
При разборе всех топов и рейтингов лучших важно понимать, что счетчики воды рейтинг надежности – это одно, а рейтинг эффективности – совсем другое
Да, можно выбрать водомер, который будет надежен, но его стоимость при этом неоправданна и слишком велика
При разборе всех топов и рейтингов лучших важно понимать, что счетчики воды рейтинг надежности – это одно, а рейтинг эффективности – совсем другое. Да, можно выбрать водомер, который будет надежен, но его стоимость при этом неоправданна и слишком велика. Потому в рейтинг лучших мы занесли водоприборы, пользующиеся большой популярностью у всех слоев населения
Потому в рейтинг лучших мы занесли водоприборы, пользующиеся большой популярностью у всех слоев населения.
1 место – Эко Ном
Лидер рейтинга лучших – 100% российский товар. Конечно, у бренда есть свои филиалы и за рубежом. Нередко там проходит исследовательская работа, тестирование и доработка. Однако сборка всегда осуществляется на территории РФ. Благодаря мониторингу качества у бренда Эко Ном хорошие показатели по износостойкости и очень низкий уровень брака на производстве.
- Невысокая цена.
- Приятный дизайн.
- Компактные размеры.
- Высокая точность измерений.
- Филиалы компании представлены только в крупных городах.
2 место – Valtec
Многим известная итальянская фирма, занимающаяся метрологическим оборудованием. К работе их счетчиков нет нареканий.
- Узнаваемость.
- Надежность.
- Завышенный ценник.
- Присутствуют подделки.
3 место – Itelma
Второй по известности (после Валтек) счетчик воды. Так же регулярный гость всевозможных рейтингов и топов лучших. Но и проблемы абсолютно такие же. Да, хорош и да, по нынешним меркам дорог. Так же против Итэлмы говорят участившиеся жалобы на брак.
- Узнаваемость.
- Надежность.
- Завышенный ценник.
- Присутствуют брак и подделки.
4 – Zenner
Именитый немецкий производитель и самый дорогой среди десятки. Несмотря на высокий прайс у Zenner есть свои почитатели.
- Стойкость к агрессивной среде.
- Защита от перепадов давления.
- Завышенная стоимость.
- Небольшое модельный ряд, который не полностью подходит для российской системы водоснабжения.
5 – Бетар
Российский производитель, который решил сделать упор на колоссальную устойчивость. Благодаря материалам изготовитель добился очень хороших показателей по всем тестам. Однако из-за высокого расхода латуни на каждый ИПУ стоимость водоприбора значительно возросла.
- Износостойкость.
- Надежность.
- Немаленькая стоимость.
- Серьезные габариты.
- Большой вес.
6 – Гранд
Еще одна фирма, которая постоянно на слуху.
- Узнаваемость.
- Быстрый выход механизма из строя (при отклонениях ресурса от норм).
7 – Метер
У данного ИПУ есть как свои плюсы, так и свои минусы. Не рекомендуется для установки, если в вашей системе водоснабжения бывают регулярные сбои. Из-за особенностей конструкции у некоторых пользователей встречаются проблемы. Неустойчивость к перепадам давления загоняет его на 7ое место топа.
- Точность измерения воды.
- Отсутствие защиты от гидроудара.
8 – Декаст
Какие ограничения по установке бывают у счетчиков воды? Но многие модели Декаст продемонстрируют, что они есть. Например, их нельзя ставить на горизонтально расположенные трубы.
- Стабильность.
- Неудобство монтажа.
- Скудная комплектация.
9 – Норма
Честно работающий механизм со своей особенностью. Некоторые владельцы отмечают, что при включении воды в квартире или доме раздается странный звук, который постепенно пропадает. Он возникает из-за спорного конструктивного решения разработчиков.
- Уровень точности.
- Свистящие звуки при старте работы.
10 – Пульсар
Крайне популярный ранее бренд, не выдержавший серьезной конкуренции. Он во всем средненький. Спорный дизайн, средний по рынку ценник, присутствующий в партиях брак. Зато доступен повсеместно и есть в продаже даже в отдаленных уголках нашей Родины.
- Общедоступность.
- Наличие брака.
Преимущества и недостатки механических и электронных водомеров
Представленные в продаже счетчики для квартир разделяют на две категории — электронные и механические. У каждой из категорий есть свои плюсы и минусы, о которых мы расскажем дальше. Основными преимуществами механических моделей водомеров являются:
- более низкая стоимость по сравнению с электронными аналогами;
- надежность и возможность отремонтировать, срок эксплуатации 10-12 лет;
- минимальная погрешность в измерениях;
- небольшие размеры и большая информационная панель, позволяющая легко снять показатели расхода;
- простые в установке и демонтаже;
- независимы от подключения к энергосети.
Кроме преимуществ, есть также и несколько недостатков у механических моделей. К ним относятся:
- на точность измерений влияет качество подаваемой воды;
- повышенная чувствительность к электромагнитным полям.
Современные электронные приборы отличаются существенными преимуществами. Основные достоинства:
- Точные показатели замеров расхода горячей и холодной воды вне зависимости от качества, напора и электромагнитных полей окружающей среды;
- По договоренности с поставщиками можно выполнить настройки многотарифной сетки оплаты;
- Установка в горизонтальном и вертикальном положении;
- Данные могут передаваться дистанционно и в автоматическом режиме;
- Для проверки необязательно снимать счетчик полностью, а только верхний аналитический модуль. В зависимости от модели интервал между проверками составляет около 10 лет.
К недостаткам стоит отнести высокую цену за электронные водомеры. Они примерно в 4-5 раз стоят дороже механических счетчиков.
Что еще важно учесть?
Выбирая подходящую модель прибора учета потребленной воды, необходимо обратить внимание на следующие моменты:
- Наличие технического паспорта к изделию с указанием поверочного периода.
- Дата первичной поверки, так как время следующего ее проведения считается не с момента продажи прибора торговой сетью, а с заводского контроля, подтвержденного печатью в паспорте.
- Параметры фланцев счетчика и водяной трубы, на которую будет монтироваться водомер (если они не совпадают, необходимо будет приобрести дополнительные переходники).
- Наличие сертификата качества.
- Талон на гарантийный срок.
Такой подход даст возможность учесть все нюансы в процессе покупки домашнего механизма , которые могут в дальнейшем спровоцировать появление у собственника проблем со счетным устройством.
Какой, в каких случаях предпочесть и почему?
Для домашнего использования лучше всего подходит тахометрический крыльчатый счетчик механического типа.
Он имеет ряд преимуществ и отличается от других видов следующими качествами:
- надежностью;
- отсутствием необходимости дополнительного электропитания;
- бюджетной стоимостью;
- точностью показаний;
- компактностью;
- сроком эксплуатации до 12 лет при регулярно проводимых поверках.
Тахометрические приборы учета могут быть мокрого или сухого вида. Мокрый вариант аппарата предполагает нахождение счетного механизма в воде.
Такая конструкция водомера отрицательно сказывается на точности показателей вследствие воздействия на механизм разных химических элементов, присутствующих в воде и дающих осадок.
Чтобы значительно уменьшить агрессивное действие жидкости на механизм мокрого счетчика, перед ним на трубу устанавливают фильтр.
В «сухом» приборе ставится немагнитная перегородка, отделяющая счетный механизм от воды. При этой конструкции водомера повышается точность определения расхода воды. Но такой счетчик будет стоить дороже.

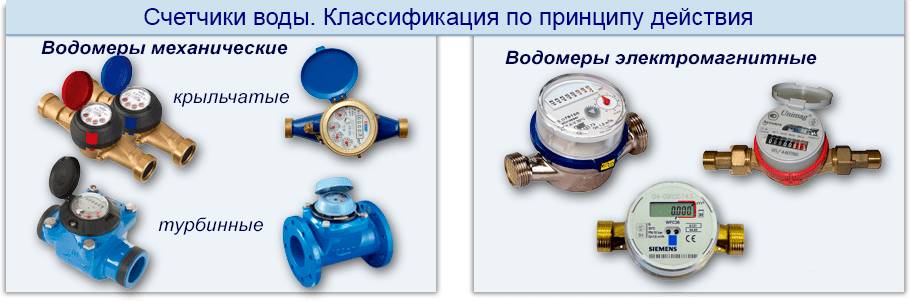

Типы
Среди широко применяемых в промышленности счетчиков воды выделяют:
- Тахометрические. Такое оборудование используют для учета холодной и горячей воды. Оно, в свою очередь, делится на 2 типа – сухое и мокрое.
Мокрые помещают в водную среду. Сухие устройства отделяют от воды специальной немагнитной перегородкой.
- Вихревые – измеряют скорость потока жидкости, проходящей через устройство, размещенное внутри трубы. Их основное преимущество – маленькое тело обтекания, образующего вихри водной среды.
Ультразвуковой преобразователь-излучатель принимает сигнал от полученных завихрений и преобразует их в данные о пройденном через трубу объеме жидкости.
- Электромагнитные. Такие устройства рассчитывают индукцию магнитного поля проходящей по магистрали жидкости.
- Ультразвуковые. Такие приборы фиксируют колебания жидкости при помощи ультразвука в момент прохождения по трубе. Сигнал пускается по направлению движения воды и против него.
Определить объем движущейся по трубе воды позволяет разница во времени прохождения сигналов. Устройства этого типа неприхотливы к измеряемой жидкости и имеют широкий диапазон измеряемых показателей.
При выборе расходомера стоит учитывать его характеристики и особенности эксплуатации.
Многоструйные счетчики для воды
Многоструйные приборы имеют несколько отличий от своих одноструйных «братьев», главное из которых заключается в том, что благодаря возможности разделения общего потока воды в трубе, непосредственно перед крыльчаткой на несколько отдельных, можно получать более точные данные, практически без погрешностей. Следует указать и такой важный момент как возможность выполнить поверку прибора без его снятия: достаточно снять только верхнюю часть устройства. Также на них можно устанавливать модули для импульсного выхода, а сам монтаж/демонтаж отличается легкостью и может быть осуществлен даже самостоятельно, но при условии, что такой аппарат потом запломбируют (некоторые компании не поощряют такой способ установки и требуют, чтобы монтаж проводился их специалистом, который и запломбирует счетчик).
Установленные счетчики
Ультразвуковые и вихревые счетчики воды
Данные виды приборов предназначены для учета большого количества расхода воды и используются на промышленных объектах или в крупных загородных домохозяйствах, на таких объектах как гостиницы, санатории и т.д. Из-за их довольно высокой стоимости, а также энергозависимости, устанавливать их в городских квартирах нерентабельно.
Вихревые счетчики в подсчете количества протекающей воды используют скорость потока и частотность вихрей, образующихся на помещенном в нем специальном элементе. А основным принципом, используемым для подсчета в ультразвуковых приборах является анализ данных получаемых от датчиков, распространяющих ультразвуковые волны в противоположные направления, рассчитывая при этом разность прохождения одинаковых отрезков «по» и «против» движения потока воды.
Комплект счетчиков
Принятые обозначения
Все водомеры имеют на своих корпусах краткую информацию о том, какие показания снимает счетчик, и в каких условиях он работает.
Эти сведения представлены условными обозначениями, принятыми метрологическими стандартами:
- Qn – нормированный расход (скорость движения жидкости), при котором показания прибора регистрируются с минимальной погрешностью. Как правило, этот показатель в два раза меньше максимально допустимого расхода водомера.
- Qmax – максимально допустимая скорость потока, при которой прибор работает безошибочно. Продолжительность такого режима работы водомера не более 1 час.
- Qmin – минимальная скорость движения жидкости при аналогичной погрешности измерения.
- Qt – показатель давления, при котором эксплуатация датчика нецелесообразна, т.к. погрешность измерения больше допустимых значений.
На датчиках указываются температурные показатели среды, в условиях которых они функционируют.
Для приборов холодного водоснабжения принята маркировка 40°C и синий цвет корпуса, а для счетчиков горячей воды – 90°C и красный кожух. При учете расхода горячей жидкости с температурой более 90°C, требуется установка водомера с маркировкой 150°C.
Электромагнитные приборы учета расхода воды
В качестве бытового прибора этот счетчик, хоть и используется, но значительно реже, преимущественно в частных домах, оборудованных системой аварийного источника электричества, так как это энергозависимые устройства. Предпочтение им отдается из-за возможности получить высокоточные показания, рассчитываемые как соотношение площади потока к его скорости. Но показания могут быть скорректированы в любую сторону особенностями химического состава или физическими свойствами воды, хоть в этом случае погрешность небольшая. Следует отметить, что технические характеристики данного вида устройств не рассчитаны для работы в абсолютно чистой воде, но нельзя не учитывать, что наличие большого количества взвешенных частиц может за очень короткий срок вывести его из строя.
Простые счетчики
Принцип работы
Если прибор универсальный, это не значит, что достаточно одного водосчетчика на две трубы. Это невозможно сделать технически. На горячую и на холодную воду нужен отдельный прибор!
Принцип работы крыльчатого универсального счетчика холодной и горячей воды заключается в воздействии потока воды на крыльчатку. Эта деталь расположена внутри корпуса водомера. Далее вращение крыльчатого механизма передает на счетное устройство. Результат виден на циферблате прибора.
Тахометрический универсальный водомер способен выдержать температуру воды от 0 до 90 градусов Цельсия. Этот диапазон отражен на корпусе прибора. Срок службы универсального прибора учета по техническому паспорту составляет 12 лет. Для измерительного механизма это большой срок.

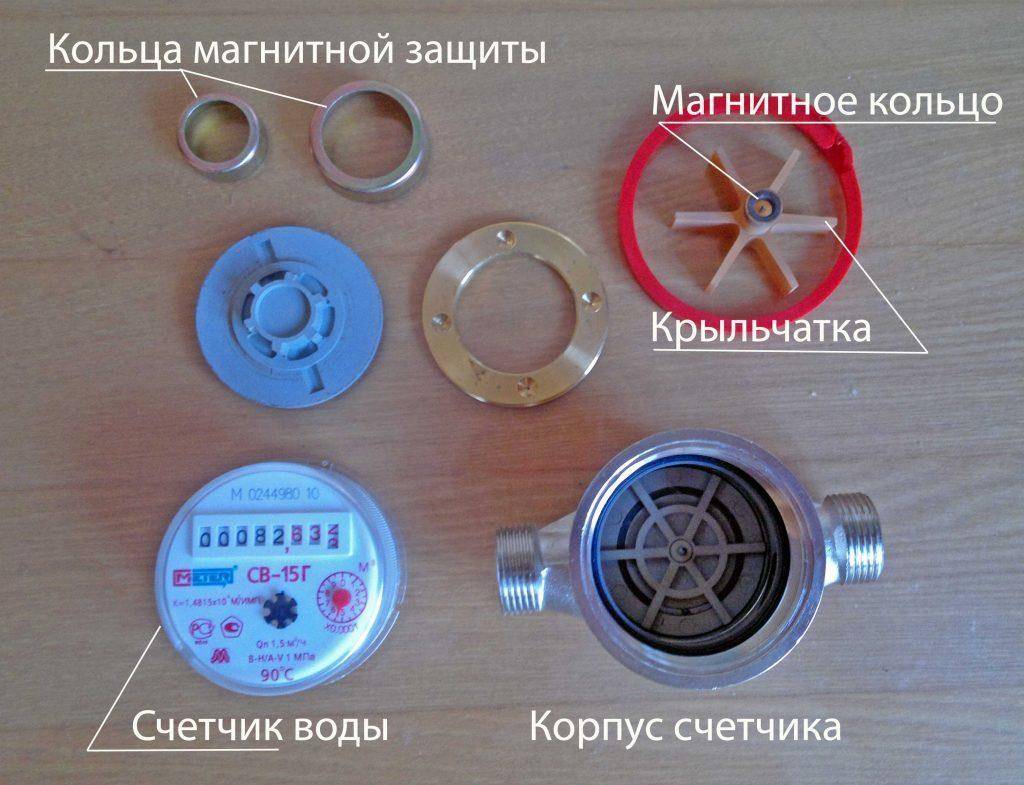

О внутреннем устройстве счетчиков воды
На сегодняшний день разработано несколько способов подсчета объемов водопотребления. Так, например, выпускаются вихревые счетчики, ультразвуковые и пр.
Однако, наибольшее распространение в бытовой сфере получили приборы самой простой разновидности – тахометрические счетчики или, как их еще называют, механические.
Внутри такого расходомера установлена крыльчатка, которую поток воды заставляет вращаться.
Через шестеренчатый редуктор она связана с механическим цифровым табло, состоящим, как правило, из пяти роликов, которое и отображает объем пропущенной через прибор жидкости.
Тахометрические счетчики выпускаются в двух исполнениях – мокром и сухом. В первом случае имеет место контакт внутреннего механизма с потоком воды, во втором – он изолирован от жидкости герметичной перегородкой. В сухих (еще говорят — сухоходных) счетчиках вращение от крыльчатки шестеренному механизму передается посредством магнитной муфты.
Из-за более сложной конструкции стоят такие приборы дороже мокрых, но зато они абсолютно «равнодушны» к твердым примесям (окалина, ржавчина, фрагменты накипи и пр.), часто содержащимся в воде. Расходомеры в мокром исполнении, соответственно, дешевле, но к качеству воды они предъявляют очень высокие требования.
Также тахометрические счетчики воды могут быть одноструйными и многоструйными. Разница состоит в том, что в многоструйных приборах происходит разделение потока, вследствие чего устраняется турбулентность. Последняя весьма негативно влияет на точность учета.
Внутреннее устройство счетчика
Одноструйные счетчики являются самыми дешевыми, к тому же в большинстве своем они изготавливаются в мокром исполнении, поэтому их можно отнести к бюджетной категории.
Первые рассчитаны на температуру до 35 градусов, вторые выдерживают 130 – 150 градусов. Приборы для учета горячей воды всегда имеют сухое исполнение, поскольку для системы ГВС большое содержание твердых механических примесей является характерным.
Кроме того, при их изготовлении используются более износоустойчивые материалы. Что же касается принципа устройства, то у обеих разновидностей он абсолютно идентичен.
При значительных расходах (свыше 1,5 куб. м/ч) крыльчатка не обеспечивает достаточной точности, поэтому ее заменяют турбинкой. Турбинные счетчики устанавливают, к примеру, на промышленных предприятиях или на вводах в многоквартирные дома. Есть и комбинированные версии, оснащенные и крыльчаткой, и турбинкой. Такие приборы являются самыми точными: при малом расходе поток специальным клапаном направляется на крыльчатку, при большом – переводится на турбину.
Для того чтобы ввести прибор учета воды в эксплуатацию, нужно не просто купить и установить его, но и опломбировать. Как опломбировать счетчики на воду: для чего и когда это нужно делать и к кому обратиться за услугой, читайте далее.
