Трехходовой кран для отопления: виды и его характеристики +Фото и Видео

Разновидности кранов

Классификация изделия по разным признакам:

В зависимости от вентиля, различают:
Регулирующий. Он оборудован электромеханическим устройством, которое открывает нужные клапаны

Еще в его комплектацию входит шток с ручной или автоматической регулировкой. Важно! Шток не выбить даже самым сильным давлением воды, поскольку он расположен внутри устройства. Запорный

В его комплекции есть шаровое приспособление, которое переключает поток воды

Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды

Особенность этого устройства в том, что его устанавливают на системы с низким давлением. Оно очень простое в конструкции, требует постоянного ухода и быстро изнашивается.

По материалу изделия:
Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.

Углеродистая сталь – прекрасная альтернатива латуни.

Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.

Бронза – материал с длительным периодом эксплуатации.

В зависимости от способа монтажа:муфтовый;
фланцевый;
цапковый;
под приварку;
штуцерно-торцовый.

Для системы отопления используют такие виды, как:
С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.

С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды. Он больше подойдет тем, для кого имеет значение количество.

От варианта проточной части устройства:пробно-спускной;
полнопроходной.

От типа встроенного затвора:конусный;
цилиндрический;
шаровой.

По форме клапана-заглушки различают такие типы:T-образные;
L-образные;
S-образные.

От механики затворного элемента:
Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;

Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.

В зависимости от обогрева корпуса:с обогревом;
без обогрева.

В зависимости от технических показателей различают такие вентили:
Т-образный – регулировочная ручка может быть в 4-х положениях;

Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.

От механизма контроля устройства:
Ручной – поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;

Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;

Пневмопривод – самый оптимальный для использования вариант. Важно! С электроприводом можно с легкостью сбалансировать тепло так, чтобы уровень температуры в дальних от котла комнатах, был такой же, как и в ближних

Сервопривод для трехходового клапана

Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.

Для наглядности рассмотрим устройство сервопривода по рисунку:

  • Как видно, внутри сервопривода расположены следующие составные части:
  • Электрический мотор.
  • Редуктор, состоящий из нескольких шестеренок.
  • Выходной вал, которым привод вращает клапан или другое устройство.
  • Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
  • Управляющая электроника, которая расположена на печатной плате.
  • Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.

Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:

То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.

Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.

Клапан трехходовой регулирующий с электроприводом

В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.

  1. Существует две разновидности:
  2. трехходовые краны для отопления с электроприводом в виде электрического магнита;
  3. трехходовые клапаны с сервоприводом на базе электрического мотора.

Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.

Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.

Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.

Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.

Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

  1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
  3. Для поддержания необходимой температуры воды в разных ветвях системы.
  4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:


Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления

Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.


В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.


В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).


Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Примерная цена

Стоимость арматуры данного типа зависит от:

  • типоразмеров;
  • технических характеристик;
  • материала изготовления.

4 Приводной вентиль

Наиболее точным видом является привод, имеющий термостатическую головку. В его конструкции есть чувствительный элемент, срабатывающий от изменений температуры. Также устройство дополнено выносным датчиком. Его закрепляют непосредственно на трубах. Соединение с основным элементом происходит за счёт капиллярной трубки.

Существуют приспособления с электрическим приводом. Управляются они с помощью контроллера, который передаёт команды на главный механизм. Такое устройство оснащается термодатчиком. Наиболее простым вариантом этого вида является конструкция с сервоприводом. Управление краном происходит напрямую. Также бывает ручной привод. Это наиболее распространённый вид трёхходовых вентилей. Регулировка происходит за счёт поворота колпачка, который соединён со штоком.

С помощью электрического или сервопривода можно программировать температуру теплоносителя в зависимости от времени суток. В стандартную комплектацию приводной механизм не входит. Его необходимо покупать отдельно исходя из конкретной тепловой сети. Применять такой прибор можно для любой отопительной системы.

Краны этого типа имеют разное назначение. Их применяют, например, при монтаже тёплых полов или во время эксплуатации твердотопливного котла. Довольно часто в его камере появляется конденсат. Трёхходовой топливный кран позволяет с этим бороться. Также с помощью такого устройства можно обходиться без байпаса.

Выбираем трехходовой клапан: особенности моделей разных фирм

Чтобы выбрать подходящий клапан, необходимо сравнить все характеристики разных моделей, а именно тип исполнительного механизма, тип привода, наличие и вид терморегулятора, а также производителя и цену трехходового крана для отопления

Стоит обратить внимание на модели от ведущих производителей

Трехходовые клапаны Esbe: инструкции по установке и особенности

Среди основных преимуществ моделей фирмы Esbe – простота и доступная стоимость.

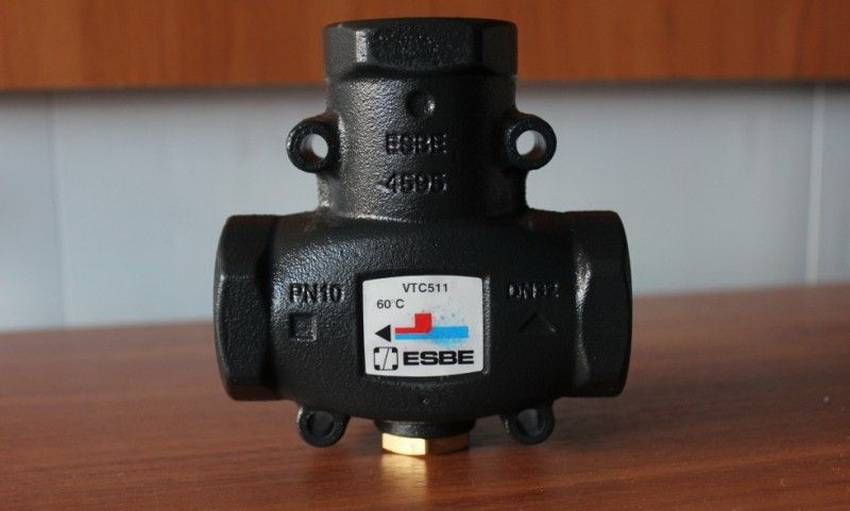

Трехходовой клапан для отопления производства фирмы Esbe

При монтаже клапана следует учесть ряд особенностей:

  1. Смесительный узел позволяет создать дополнительный контур в системе, соединенный с распределительным коллектором двумя точками, что гарантирует беспрерывную циркуляцию воды на выходе.
  2. На входе поток обеспечивается в случае потребности в дополнительном тепле.
  3. Клапан с термостатом присоединяют к смесительному узлу.
  4. Для увеличения расхода насосного оборудования, которое часто недостаточно из-за узкости клапанов, сходящихся в одной точке, требуется создание дополнительной линии, снижающей электропотребление насосом. Однако, такие меры актуальны не для всех моделей Esbee.
  5. В случае потребности во второй линии предполагается установка балансировочного крана или же подключение насоса к этой дополнительной линии, что приводит к уравниванию температур входного и выходного потоков.

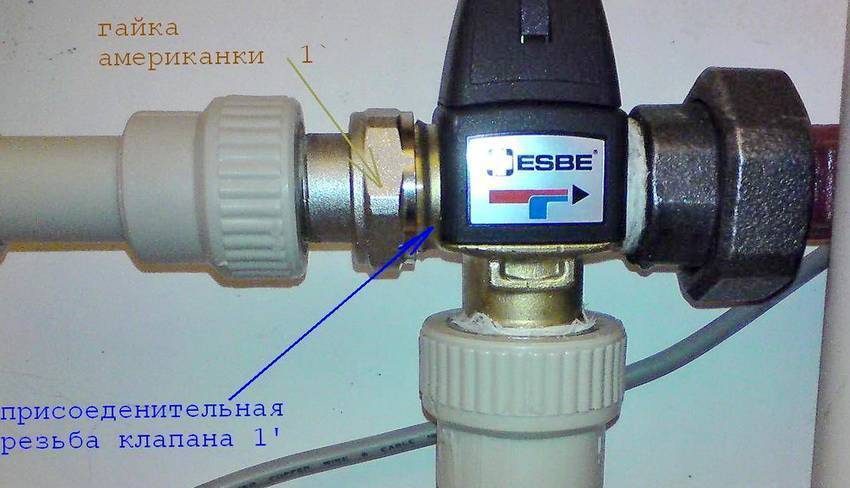

Клапан фирмы Esbe интегрированный в систему отопления

Трехходовые клапаны Навьен: особенности и преимущества

Фирма Navien специализируется на производстве отопительных котлов. Трехходовые клапаны данного оборудования предназначены для смены приоритетов между нагревом воды для водоснабжения и отопительной системой. Данные клапаны стоит покупать при наличии оборудования Navien, ведь комплектующие и техника одного производителя – залог долгой и эффективной работы системы.

Трехходовые клапаны Danfoss: особенности и преимущества

Клапаны производства фирмы Danfoss применяются в системах отопления и водоснабжения. Среди преимуществ данного типа оборудования:

  • устойчивость и точность регулировки;
  • идеальная сочетаемость с другими термостатическими элементами фирмы Danfoss;
  • надежность и долгий срок службы без потери эксплуатационных характеристик;
  • простота в монтаже, обслуживании и эксплуатации;
  • целиком автоматическая работа;
  • возможность установки на трубопроводе в любом положении, кроме как клапаном вниз.

Трехходовой клапан фирмы Danfoss

Внимательно изучив технические характеристики и советы по выбору трехходового клапана для систем отопления, можно подобрать подходящее устройство под определенное помещение и условия эксплуатации.

Трехходовой клапан для отопления с терморегулятором: виды и преимущества

Правила выбора

Чтобы подобрать термостатический клапан именно для вашего твердотопливного котла, необходимо знать диапазон:

  • диапазон рабочих температур – для точного регулирования нагрева жидкости;
  • расход жидкости необходим для определения пропускной способности устройства;
  • схема обвязки нужна для выбора определенного типа привода приспособления.

Наиболее распространен двухконтурный план обвязки. Здесь отопительная система начинает работать после того, как доведет до заданной температуры жидкость, циркулирующую по малому кругу. Как только это произойдет, клапан откроет проход к основным обогревателям. Оптимальным вариантом для такой конструкции являются стандартные и с термостатической головкой приспособления.


твердотопливными котлами

Очень удобно совмещать несколько разновидностей клапанов. Например, так, чтобы стандартные использовались для обеспечения дома горячей водой, а электронные – для поддержания режима отопления.

Перед монтажом прибора необходимо проверить его на работоспособность. Это позволит в будущем избежать разрушения котла, снижения его мощности. Для этого необходимо выставить минимальное значение на регулирующем кольце, а затем пропустить через него немного горячей воды. Если устройство исправно, то створка мгновенно перекроется и перестанет пропускать воду.

Смотрите видео, в котором специалист подробно разъясняет, как правильно установить трехходовой смесительный клапан:
