Дренажная труба 110 в фильтре геотекстиль и ее особенности

Технология укладки геотекстиля для дренажа

Для того чтобы разобраться с тем, как использовать геотекстиль в процессе обустройства дренажной системы, рассмотрим, для чего она необходима и какие ее виды бывают. Отталкиваясь от имеющегося рельефа, используется один из двух вариантов дренажа:

  • открытый;
  • глубинный.

Первый вариант представляет собой вырытые каналы, которые находятся на поверхности земли. Их легко смонтировать, однако они имеют достаточно неприглядный внешний вид. Если речь идет об обустройстве собственного участка, то такой вариант можно назвать малоподходящим.

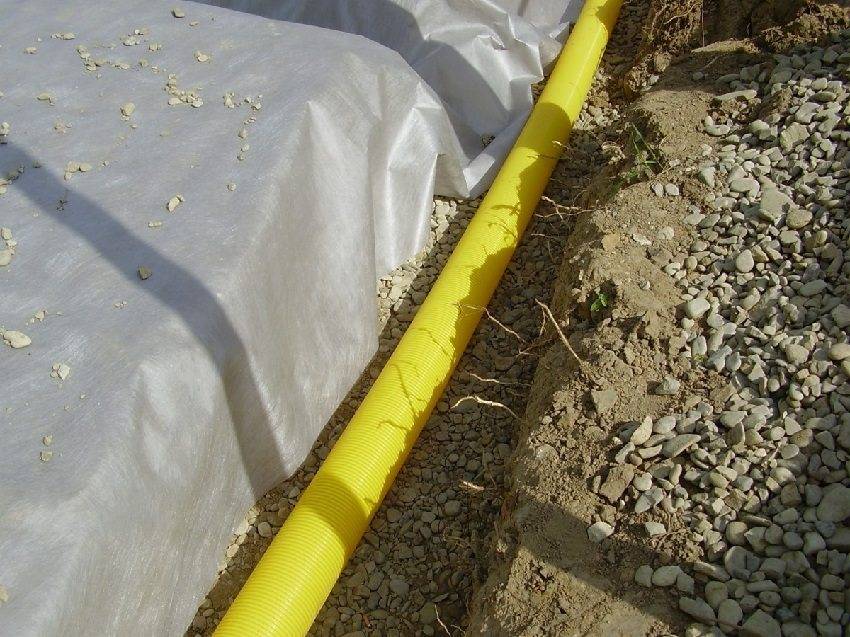

Технология укладки геотекстиля для дренажа без щебня

Глубинная система снаружи не видна, так как прокладывается под землей при помощи специальных труб и глубоко вырытых траншей. Именно для обеспечения сохранности труб, а также для обустройства внутренней части резервуаров, применяют геотекстиль.

Как уже упоминалось ранее, геоткань широко применяют для обустройства дренажных систем на частных участках и придомовой территории. В зависимости от назначения и, соответственно, плотности, будет разниться и цена геотекстиля для дренажа.

Укладка геотекстиля в дренажные резервуары

Еще одно важное условие, которое необходимо соблюдать, чтобы геоткань полностью выполнила свою роль – правильно уложить ее в дренажную систему. Для этого существуют правила, соблюдая которые вы сможете добиться желаемого результата:

  • дно траншеи необходимо полностью очистить от строительного мусора. Стенки должны быть максимально ровными;
  • распаковывать приобретенный геотекстиль рекомендуется непосредственно перед укладкой, так как материал чувствителен к воздействию солнечных лучей;

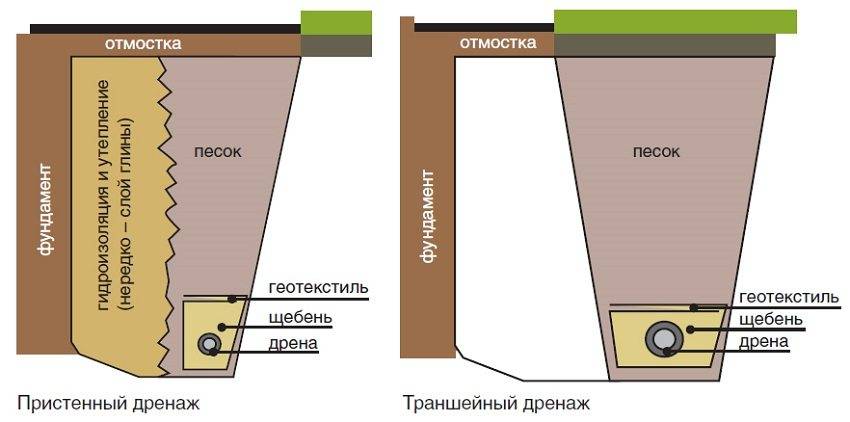

Схема укладки пристренного и траншейного дренажа

  • если есть необходимость, полотно можно разрезать до нужного размера перед началом укладки;
  • геоткань обязательно должна укладываться внахлест;
  • категорически нельзя использовать те отрезки ткани, которые имеют повреждения;
  • укладка должна производиться таким образом, чтобы полотно не было натянуто слишком туго. В то же время образование волн и складок также недопустимо;
  • если речь идет об укладке геотекстиля для дренажа на большие поверхности, то на это время нужно фиксировать уже уложенные отрезки, чтобы избежать их смещения;
  • с целью сохранения целостности, а также сведения к минимуму негативного воздействия ультрафиолета, дренирующий материал должен быть засыпан в траншею сразу же после укладки;

Поверх полотна укладывается слой щебня, желательно гранитного, который не подвергается размыванию

  • когда весь слой дренирующего материала засыпан и уплотнен, боковые края геоткани должны быть завернуты вовнутрь. При этом свободные края должны иметь длину не менее 20 см, это поможет избежать вероятности загрязнения наполнителя;
  • когда все края будут завернуты так, как положено, можно засыпать траншею землей.

Какой стороной укладывать геотекстиль

Еще один немаловажный вопрос, который возникает в процессе работы – какой стороной класть геотекстиль? Здесь разделились мнения даже специалистов. Некоторые из них утверждают, что никакой существенной разницы нет, и тот факт, что одна сторона шероховатая, а другая гладкая – всего лишь издержки производства. Отзывы утверждают, что независимо от того, какой стороной уложить материал, характеристики геотекстиля остаются неизменными.

Некоторые производители акцентирует внимание потребителей на том, что класть геоткань нужно гладкой стороной вниз. В этом случае рекомендации о том, какой стороной укладывать геотекстиль в дренаж – обязательно будут содержаться на упаковке продукта

Применение геотекстиля позволяет увеличить эффективность и долговечность дренажных систем

Еще одно из мнений по поводу вопроса о том, какой стороной стелить геотекстиль, предлагает использовать шероховатую поверхность для лучшего сцепления с грунтом.

В любом случае, принимая решение, какой стороной класть геотекстиль на землю, лучше всего прислушаться к указаниям производителя дренажного геотекстиля, купить который вы решили.

https://youtube.com/watch?v=TPK8O3GEup0

Дренажные трубы в геотекстиле: как укладывать трубопровод по правилам

Соблюдение всех правил технологии закладки трубопровода предполагает правильный выбор материалов. Если вы ошибетесь на начальном этапе, работу придется переделывать.

Для суглинистого и песчаного грунтов лучше всего использовать трубы с оплеткой из геотекстиля

Перед тем как купить трубы для дренажной канавы и прочие элементы системы, следует произвести предварительные расчеты. Немаловажную роль играет показатель жесткости и гибкости. Специалисты рекомендуют закупать жесткие трубы для организации поверхностного трубопровода, в то время как для монтажа заглубленной системы лучше брать гибкие варианты изделий.

Трубы, имеющие негибкую конструкцию, характеризуются высоким показателем кольцевой жесткости. Он указывает на степень деформации изделия, которая может возникнуть в случае сильного механического воздействия.

Кольцевая жесткость (расшифровка маркировок на трубах):

Цифровое значение, SNМаксимальная длина заглубления, м
22
43
64
810
16более 10

Негибкие трубы сохраняют прочность даже в случае смещения почвы. К недостаткам подобных конструкций относятся затраты, связанные с необходимостью закупать дополнительные узловые детали для организации поворотов трубопровода. К ним относятся тройники для дренажной трубы 110 мм, отводы, муфты. Производители предлагают узловые детали, подходящие под основные диаметры изделий: 110, 160, 200, 250 и 315 мм.

Особенности укладки дренажных труб с геотекстилем

В процессе транспортировки труб следует соблюдать аккуратность, так же как и при их монтаже. Если по какой-то причине материал получит даже единичное повреждение, в будущем этот участок трубы будет подвергаться постоянному засорению, а процедура дренажа нарушится и станет неравномерной.

Процесс укладки на участке дренажных труб 110 мм с фильтром

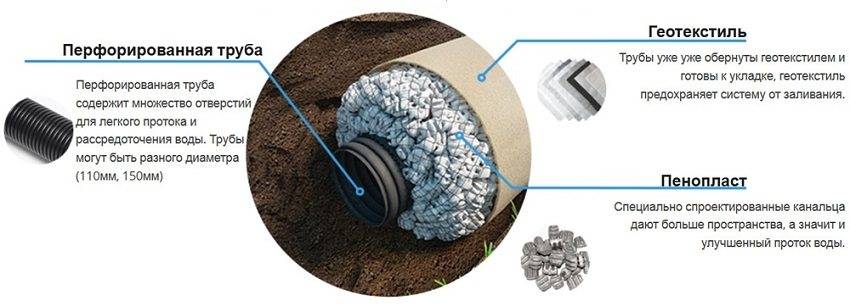

Многие производители выпускают трубы с оболочкой в виде геотекстиля. Это в значительной степени облегчает процесс монтажа. Технологией установки системы предполагается и самостоятельное обертывание изделий полотном, которое можно купить отдельно.

Не все виды геотекстиля, имеющиеся в продаже, могут пропускать воду, поэтому не каждая разновидность материала подходит для укладки дренажных труб своими руками. Подходящим вариантом являются полипропиленовые полотна, полученные иглопробивным способом и состоящие исключительно из мононитей.

Правила обращения с геотекстилем:

распаковку геоткани лучше выполнять в самый последний момент, так как воздействие ультрафиолета снижает эксплуатационные характеристики материала. По этой же причине рекомендуется все работы с полотном производить очень быстро;

Пластиковые дренажные трубы отличаются длительным эксплуатационным сроком и устойчивостью к различным негативным воздействиям окружающей среды

  • траншея должна быть заранее подготовлена, очищена, иметь ровные края. Благодаря этому вы исключите любую вероятность повреждения геоткани в процессе укладки трубопровода;
  • материал укладывается максимально свободно, но при этом на его поверхности не должно быть волн и складок;
  • геотекстиль следует заранее нарезать на полотна подходящего размера. Они должны перекрывать фильтрующий слой вокруг трубы внахлест (0,3-0,6 м);
  • материал нужно сразу же засыпать щебнем. Чтобы в процессе трамбовки насыпи не повредить геоткань, толщина слоя должна составлять не менее 0,25-0,3 м.

Когда полотно завернуто, его края фиксируются благодаря обратному заполнению канавы песком или почвой. В остальном технология работы с полотном не отличается от обычного монтажа ливневой системы с уже обернутыми трубами.

https://youtube.com/watch?v=J-LnEzVo2hc

Выбор диаметра

При выборе диаметра дренажного трубопровода руководствуются следующими соображениями:

  1. Для дренажа воды из цокольных помещений или участков небольшой площади (50 — 150 м2) рационально использовать трубопровод стандартного сечения, хорошо подойдет труба 110 в фильтре геотекстиль. Аналогичные трубы используют и в системах отвода канализационных стоков и ливневой канализации на частной территории.
  2. Если система дренажа подводится к границам земельного участка или накопительному колодцу на расстояние более 40 метров, для отвода стоков используется дренажная труба диаметром 160 мм гофрированная перфорированная с геотканью.
  3. Для осуществления одновременного дренажа заболоченной территории частного участка и транспортировки дождевых вод из системы ливневой канализации понадобится применение гофротруб большого диаметра, для этих целей отлично подойдет дренажная труба 200 с геотканью (гофрированная).

Дренажные гофрированные трубы (дгт) в геотекстиле с перфорацией и без

Дренажные трубы (в геотекстиле) представляют собой часть дренажной системы. Производство дренажной трубы осуществляется методом экструзии из полиэтилена низкого давления (ПНД). Диапазон труб дополняется широким ассортиментом фасонных частей. Дренажная система из пластиковых труб характеризуется превосходными механическими свойствами, простотой монтажа и высоким сроком службы.

Дренажная система (дренаж) — разветвленная структура расположенных по всему периметру участка или сооружения и связанных друг с другом труб (дрен) и дренажных колодцев, предназначенная для защиты территории от избыточной влаги.

Вы можете задать любой вопрос техническому специалисту компании

Дренажные трубы диаметрами 63 мм, 110 мм, 160 мм поставляются в бухтах по 50 метров, дренажные трубы диаметром 200 мм поставляются в бухтах по 40 метров. Диаметры и габаритные размеры бухт приведены в таблице ниже:

Вид Наименование Метров в бухте Диаметр бухты, м Высота бухты, м
Дренажные трубы без перфорации
Дренажная труба ø 63 50 — 100 1,2 0,6
Дренажная труба ø 110 50 1,4 0,7
Дренажная труба ø 160 50 2,1 0,8
Дренажная труба ø 200 40 2,4 0,8
Дренажные трубы с перфорацией
Дренажная труба ø 63 50 — 100 1,2 0,6
Дренажная труба ø 110 50 1,4 0,7
Дренажная труба ø 160 50 2,1 0,8
Дренажная труба ø 200 40 2,4 0,8
Дренажные трубы с перфорацией в геотекстиле (в фильтре из геоткани)
Дренажная труба ø 63 50 — 100 1,2 0,6
Дренажная труба ø 110 50 1,4 0,7
Дренажная труба ø 160 50 2,1 0,8
Дренажная труба ø 200 40 2,4 0,8

Цены на нашу продукцию Вы можете узнать, связавшись с нашими специалистами.

Разновидности пластиковых дрен

На рынке представлен широкий ряд трубных изделий для дренажа отечественного и зарубежного производства из полимеров. Они различаются по следующим параметрам:

Форма выпуска. В торговой сети все трубы для дренажа имеют гофрированную поверхность, позволяющую укладывать их на глубины 10 м и более. Также в гофре удобно и практично прорезаны отверстия между ее выступами — это препятствует непосредственному контакту с грунтом и улучшает водосток.

Все гладкостенные трубопроводы для дренажа делают своими руками путем нанесения перфорации с помощью сверла или диска от болгарки на заготовки из обычного ПВХ, непластифицированного поливинилхлорида НПВХ, черного полиэтилена ПНД.

Количество оболочек. На рынке представлены гофротрубы, состоящие из одной или двух разноцветных оболочек, однослойные внутри гофрированы и имеют большое сопротивление потоку, двустенные обладают более или совсем гладкими внутренними стенками, высоким классом прочности.

Материал изготовления. Подавляющее количество полимерных труб наружного применения с укладкой под землю, как гладкостенных, так и гофрированных, выпускают из полиэтилена низкого давления ПНД, обладающего высокой пластичностью, прочностью и устойчивостью к низким температурам.

Отдельные производители для специфических целей (работы в условиях транспортировки горячих сред) при производстве применяют полипропилен ПП с более высоким температурным порогом. Исключением является и продукция датского холдинга Wivan, гофротрубы которого выпускают из ПВХ.

Все высококачественные изделия имеют две оболочки, внутреннюю часто выполняют из полиэтилена высокого давления ПВД. Если дренажную систему делают самостоятельно из гладкостенных труб, используют прочные и устойчивые к низким температурам изделия из ПВХ (НПВХ) с раструбами.

Класс кольцевой жесткости. Это основная характеристика гофротруб, определяющая предельную глубину их залегания. Стандартом для однослойных изделий является параметр SN4 (погружение под грунт до 4 м), для двухслойных средний показатель SN6 — SN8 (глубина погружения 6 и 8 м соответственно). При прокладке на участках с высоким давлением на грунт используют усиленные модификации с кольцевой жесткостью SN16, SN24.

Вид наружного фильтра. Внешний фильтратор из плотного полотна, волокнистых или сыпучих материалов, значительно повышает эксплуатационные характеристики трубопроводной дренажной системы, препятствуя забиванию перфорационных отверстий — она реже нуждается в очистке.

Основными материалами его изготовления являются:

Геотекстиль. Представляет собой плотное полотно из синтетических полипропиленовых, полиэфирных или смешанных волокон, в котором отверстия проделаны иглопробивным методом в нетканых основах или образуются между тканых (термоскрепленных) нитей.

Кокосовое волокно. Иногда вместо полотна для предотвращения заиливания фильтрационных отверстий используют кокосовое волокно, его обматывают вокруг наружной трубной оболочки и закрепляют крестообразно размещенной синтетической нитью.

Пенополиэтилен. Одна из последних инновационных разработок в области трубного дренажа. При изготовлении трубу с перфорацией обматывают геотекстильной тканью и сверху покрывают склеенной пенополистирольной (ППС) крошкой со специальными каналами для водоотвода (бренд LightRock). Пенополистирольный фильтратор эффективно заменяет грузовик традиционного щебня, который всегда используют в дренажных системах, уменьшая время монтажа и позволяя сэкономить финансовые средства.

Инструкция по монтажу перфорированных труб

Прежде чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал. Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:

  • посезонный уровень грунтовых вод;
  • характеристики почвы и структура грунта;
  • объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.

Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.

Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине.

Кроме того, двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.

Порядок выполнения работ следующий:

  1. Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
  2. На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
  3. На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
  4. После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
  5. В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
  6. На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.

Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.

Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку.

При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:

  • Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
  • Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
  • Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.

Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа

Правила обслуживания дренажной системы

Чтобы просвет трубы на забился отложениями, один раз в 3-4 года проводят очистку системы.

Способы устранения засоров:

  • промывка садовым шлангом;
  • продувание компрессором со сжатым воздухом;
  • механическая очистка металлическим тросом с широкой насадкой;
  • гидродинамическое воздействие на загрязнения с помощью пневматического оборудования.

Промывку труб проводят через ревизионные колодцы с двух сторон. Установки пескоулавливателей значительно сократят попадание нерастворимых частиц в каналы. Для прочистки глубоко расположенных трасс приглашают специальные службы.

Очистка системы от загрязнений

Вдоль подземных сооружений не рекомендуется сажать деревья на расстоянии 1,5-2 м. Корни при разрастании могут повредить линии, нарушить естественный отток воды.

На Вашем участке появились первые признаки подъема грунтовых вод? Не откладывайте заложение или обновление закрытого дренажа на неопределенное будущее. Длительная задержка во времени может отрицательно сказаться на комфортности проживания, долговечности фундаментного основания, состоянии газонного травостоя, расположенных на проблемном участке деревьев и кустарников.

Появление на рынке перфорированных пластиковых дрен существенно упростило сборку закрытых дренажей за счет более производительной и надежной герметизации стыков и сопряжений. Также увеличился ассортимент доборных монтажных деталей. Для самостоятельной сборки стали доступными системы повышенной сложности, в том числе двухуровневые и выполненные из дрен разного диаметра.

При невозможности сброса дренируемой воды за границы осушаемой территории и обустройства дренажных водоприемников, с ее дальнейшей утилизацией отлично справляются дренажные тоннели. Купить несложные в монтаже и долговечные в эксплуатации устройства – это означает инвестировать средства в экономически выгодный долгосрочный проект.

Технически безупречно установленные тоннели представляют собой полноценную альтернативу фильтрационным полям и дренажным поглотительным устройствам.

Преимущества труб 110 в фильтре геотекстиль

  1. Укладка труб отличается простотой, всю работу можно выполнять самостоятельно, без особых знаний.
  2. Такие трубы имеют высокий показатель гибкости и эластичности, благодаря этому можно создать дренаж любой конфигурации.
  3. Материал имеет высокую устойчивость к внешней среде, в том числе и агрессивной. Трубы не подвергаются коррозии, так как не имеют в составе металл, систему можно прокладывать на любом типе грунта.
  4. Срок службы такой системы является длительным, около 40 лет, трубы не требуют постоянного ремонта и обслуживания.
  5. Трубы имеют высокую прочность, и являются устойчивыми к значительным механическим нагрузкам, которые возникают в подземных системах.
  6. Большая длина труб позволяет обойтись без соединительных элементов, это помогает сэкономить расходы. Труба 110 миллиметров является стандартной, и чаще всего используется из-за низкой стоимости.

При частном строении, во время сооружения дренажной системы, учитывают глубину, на которую промерзает грунт. Труба 110 в фильтре геотекстиль, позволяет производить качественную фильтрацию на проблемной почве, то есть песчаной или суглинистой. При изготовлении материала, по всей длине труб выполняют специальные отверстия, которые закрываются геотекстилем, и служат как фильтрационный элемент.

Какие виды геотекстиля бывают

Геотекстиль бывает разных видов и, в зависимости от требований эксплуатации, используется в различных условиях. Поэтому главным критерием классификации геоткани служит материал ее изготовления:

  • полипропилен или полиэфир позволяют изготовить геоткань самого высокого качества;
  • из мононити и штапельного сырья получается продукт, обладающий достаточной прочностью и качеством, пригодным для использования в большинстве строительных работ;

Наиболее популярными являются геотекстиль дорнит и нетканный геотекстиль технониколь

геотекстиль, изготовленный путем термоскрепления, не может похвастаться особой прочностью, так как он является самым тонким из всех предложенных вариантов. Однако именно он обладает одним из лучших показателей, если речь идет о водонепроницаемости;

использование для изготовления геотекстиля смесовых нитей не рекомендовано, хотя такие варианты также имеются в продаже. Все дело в том, что хлопковые или шерстяные нити, которые попадают в состав, очень легко поддаются гниению. А это совсем нежелательный процесс, если речь идет о строительстве или обустройстве дренажа.

Необходимо определиться, прежде чем выбрать и купить геотекстиль, где и в каких работах он будет использован. В зависимости от этого подбирается тип материала, из которого он изготовлен. Какой геотекстиль лучше для дренажа можно разобраться, ознакомившись с его основными техническими характеристиками.

Геотекстиль Дорнит для дренажа

Геотекстиль для дренажа (геоткань): технические характеристики и область применения

Геоткань для дренажа или других систем представляет собой материал, который отличается высокими показателями:

  • жесткости;
  • эластичности;
  • пористости.

Именно эти качества позволяют использовать его для укрепления грунта, разделения территории, фильтрации сточных вод, защиты склонов участка, обустройства дренажа и пр.

Особую популярность геоткань получила в Европе, где без его использования не обходится строительство автомобильных дорог. Синтетическое происхождение материала позволяет ему длительное время сохранять свои характеристики, а высокая прочность – выдерживать серьезные нагрузки. Некоторые производители изготавливают геотекстиль, плотность которого составляет до 250 кг на разрыв.

Характерной особенностью геотекстиля является жесткость, эластичность и пористость

Когда речь заходит о частном или промышленном строительстве, то здесь геоткань также имеет свое место. Ее широко применяют для обустройства городских канализационных систем, в строительстве домов, железных дорог, автомобильных трасс, в садоводстве и для дренажа. Какой плотности геотекстиль необходим для использования в той или иной сфере? Например, для обустройства дренажных систем используют геоткань с плотностью от 200 г/м³ и выше, для проведения ландшафтных работ хватает около 100 г/м³ , а в строительстве взлетно-посадочных полос для самолетов – 800 г/м³.

Принцип действия этого материала очень прост: он является прослойкой, которую используют, чтобы разделить два других слоя между собой, обеспечивая при этом дополнительную плотность. Например, он помогает существенно снизить риски появления провалов на дороге, а также предотвращает размытие участка грунтовыми водами.

Как выбрать плотность геотекстиль для дренажа

В системах дренажа геоткань играет очень важную роль – предотвращает проседание грунтового слоя в дренажной системе, а также предотвращает процесс диффузии щебня в воду. Геотекстиль выполняет роль фильтра, который сохраняет дренажную трубу и материалы от затапливания.

Устройство дренажа на участке

Задумываясь о том, какой геотекстиль выбрать для дренажа, лучше всего отдать предпочтение материалу, изготовленному из мононити. Определить такой материал среди прочих легко – его выдает белоснежный цвет. При этом лучше, если ткань изготовлена способом термоскрепления.

Если в качестве дренажа используется щебень, мелкие камни способны пробивать материал, создавая в нем повреждения

На это стоит обратить внимание при выборе геоткани необходимой плотности. Показатель для создания дренажного ядра составит не менее 200 г/м³

Если планируется обертывание дренажной системы, то для этого подойдет геотекстиль с минимальной плотностью и толщиной. При этом его водоотталкивающие и прочие технические характеристики должны быть на самом высоком уровне.

Укладка геотекстиля и подготовка к установке дренажной системы
