Как рассчитать сечение кабеля по току
Большинство мастеров рассчитывают диаметры проводов по потребляемому току. Иногда это упрощает задачу, тем более, если знать какой ток выдерживает провод, имеющий ту или иную толщину. Для этого необходимо выписать все показатели потребляемого тока и просуммировать. Сечение провода можно подобрать по той же таблице, только теперь нужно искать столбик, где указан ток. Как правило, всегда выбирается большее значение для надежности.
Например, для подключения варочной поверхности, которая может потреблять максимальный ток до 16А, обязательно выбирается медный провод. Обратившись за помощью к таблице, искомый результат можно найти в третьей колонке слева. Поскольку там нет значения 16А, то выбираем ближайшее, большее – 19А. Под этот ток подходит значение сечения кабеля, равное 2,0 мм квадратных.
Как правило, подключая мощные бытовые приборы, их запитывают отдельными проводами, с установкой отдельных автоматов включения. Это существенно упрощает процесс подбора проводов. К тому же, это часть современных требований к электропроводке. Плюс ко всему, это практично. В аварийной ситуации не придется отключать электричество полностью, во всем жилище.
Не рекомендуется выбирать провода по меньшему значению. Если кабель постоянно будет работать при максимальных нагрузках, то это может привести к аварийным ситуациям в электрической сети. Результатом может послужить пожар, если неправильно подобраны автоматические выключатели. При этом, следует знать, что они от возгорания оболочки провода не защищают, а подобрать точно по току не удастся, чтобы он смог защитить провода от перегрузки. Дело в том, что они не регулируются и выпускаются на фиксированное значение тока. Например, на 6А, на 10А, на 16А и т.д.
Выбор провода с запасом позволит в дальнейшем установить на эту линию еще один электроприбор или даже несколько, если это будет соответствовать норме потребления по току.
Тонкости укладки трубопровода из гофры
Внутри всех гофрированных труб находится тонкая стальная проволока, так называемая, протяжка
Поскольку эта проволока установлена с некоторым натяжением, то при резке трубы ее нужно осторожно перекусить бокорезами, придерживая, чтобы она не ускользнула
Далее можно протягивать провода внутрь трубы и устанавливать ее в планируемых местах – потолке или стенах. Для этого подойдут клипсы из алюминия или пластика.
Завершение
Итак, вы убедились, что ПВХ трубы могут стать идеальным вариантом для прокладки кабелей электропроводки. При этом они способны защитить провода от влаги, загрязнений и механических повреждений.
Характеристики труб для прокладки кабелей в почве
Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:
- металлические (чугунные, стальные);
- асбестоцементные;
- бетонные;
- керамические;
- прочие.
Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.

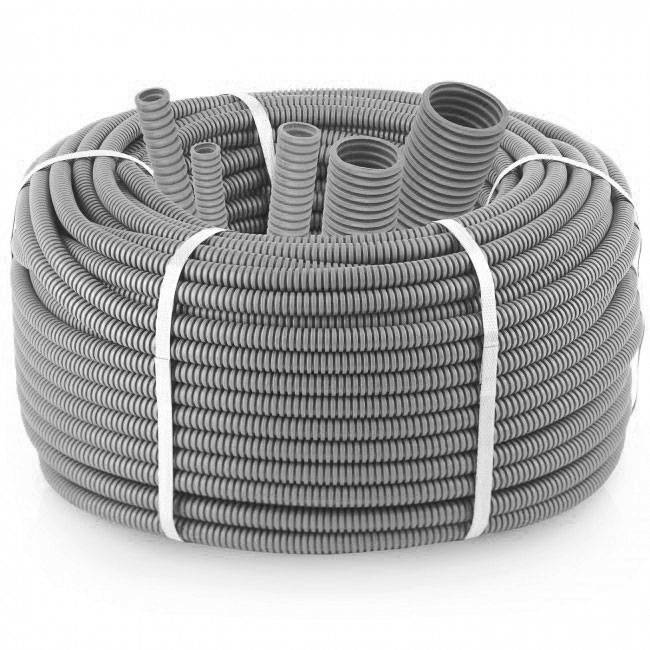

Гофрированные трубы
Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:
Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.
ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.
Металлические трубы
Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:
- трамвайных и железнодорожных путей;
- автомобильных дорог;
- въездов в гараж или ограду;
- газо- и нефтепроводов;
- теплотрассы.
Важные аспекты заземления
Главной задачей защитного заземления является обеспечение безопасности человека от контакта с электрическим током (ЭТ). Его воздействие проявляется так:
- при токе 0,6-1,5 тыс. мкА ощущается действие электричества на организм;
- при 2-4 тыс. мкА – начинают дрожать пальцы;
- при 5-7 тыс. мкА – могут происходить судороги кистей рук;
- при 10-15 тыс. мкА – руку с проводником трудно разжать самостоятельно без помощи;
- при 20-25 тыс. мкА – ощущается сильная боль, утруднено дыхание и невозможен отрыв руки от провода;
- при 50-80 тыс. мкА – происходят сбои в работе сердца, имеет место паралич дыхания.
Критический ток, вызывающий фибрилляцию сердца и прекращение дыхания – 100 тыс. мкА. 1 мкА – это миллионная доля Ампера.
Любая электросистема обязательно оснащается устройством защитного отключения
По отношению к проводнику постоянного ЭТ либо фазному проводнику земля имеет нулевой потенциал, что и объясняет применение заземления. Значение сопротивления заземляющего устройства, равное отношению напряжения на нем к току, который уходит в землю, должно быть не больше 4 Ом.
Современная электропроводка выполняется только с использованием устройства защитного отключения, практически мгновенно срабатывающего на любую утечку (несанкционированную) тока. Различают такие виды систем заземления: TN-C; TN-S; TN-C-S; TT; IT.
Расшифровка букв на первой позиции: Т – заземлена нейтраль ИП (источника питания); I – все токоведущие элементы оборудования (в т. ч. рабочий нулевой провод) от земли изолированы. Символы на второй позиции означают: N – открытые токопроводящие элементы заземляемых устройств соединены с нейтралью ИП; Т – проводящие части приборов и электроустановок заземлены посредством отдельного контура. Буквы через дефис: С – функции нулевого защитного и нулевого рабочего проводника объединены в едином проводнике; S – рабочий и защитный ноль обеспечивают разные проводники.
Металлические гофротрубы и гладкие виды таких труб отлично подходят для прокладки скрытых коммуникаций. Хотя сегодня все чаще применяются альтернативные гофрированные либо гладкие полимерные кабель-каналы, стальные/медные изделия превосходят их характеристики по прочности и степени механической защищенности.
Роль мощности, потребляемой приборами при выборе сечения провода
Итак, известная мощность каждого электроприбора в доме, известное количество осветительных приборов и точек освещения позволяют посчитать суммарную употребляемую мощность. Это не точная сумма, так как большинство значений для мощностей различных приборов являются усредненными. Поэтому к этой цифре стоит сразу добавить 5 % от ее значения.
Усредненные показания мощностей для распространенных электроприборов
| Потребитель | Мощность, Вт |
| Телевизор | 300 |
| Принтер | 500 |
| Компьютер | 500 |
| Фен для волос | 1200 |
| Утюг | 1700 |
| Электрочайник | 1200 |
| Тостер | 800 |
| Обогреватель | 1500 |
| Микроволновая печь | 1400 |
| Духовка | 2000 |
| Холодильник | 600 |
| Стиральная машина | 2500 |
| Электроплита | 2000 |
| Освещение | 2000 |
| Проточный водонагреватель | 5000 |
| Бойлер | 1500 |
| Дрель | 800 |
| Перфоратор | 1200 |
| Сварочный аппарат | 2300 |
| Газонокосилка | 1500 |
| Насос водяной | 1000 |
И многие считают, что этого достаточно для подбора почти стандартных вариантов медного кабеля:
- сечение 0,5 мм2 для проводов на освещения точечных светильников;
- сечение 1,5 мм2 для проводов освещения для люстр;
- сечение 2,5 мм2 для всех розеток.
На уровне бытового использования электричества такая схема смотрится вполне приемлемой. Пока на кухне одновременно не решил включиться холодильник и электрический чайник, в то время как вы там же смотрели телевизор. Такой же неприятный сюрприз настигает вас, когда вы включаете в одну розетку кофеварку, стиральную машинку и микроволновку.
Мощность электроприборов конечно полезная и очень важная характеристика, а главное она информативная. По ней и о расходе электричества можно судить, и о качестве работы прибора. Но мощность при выборе сечения провода электропроводки играет скорей роль посредника.
Общая таблица для выбора сечения кабеля по мощности
Сечение токопроводящей жилы, мм | Напряжение, 220 В | Напряжение 380 В | ||
| ток, А | мощность, кВт | ток, А | мощность кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
Таблица выбора сечения кабеля для открытой проводки
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощн.кВт | Ток | Мощн.кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | 11 | 2,4 | — | — | — | — |
| 0,75 | 15 | 3,3 | — | — | — | — |
| 1 | 17 | 3,7 | 6,4 | — | — | — |
| 1,5 | 23 | 5 | 8,7 | — | — | — |
| 2 | 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 |
| 2,5 | 30 | 6,6 | 11 | 24 | 5,2 | 9,1 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 |
| 5 | 50 | 11 | 19 | 39 | 8,5 | 14 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 |
При использовании скрытой проводки необходимо выбирать провод с сечением на 25-30% больше, так как опасность возгорания увеличивается из-за быстрого его нагрева. Если по каналу проходит несколько токоведущих линий, то можно сечение увеличить и на все 40%.
Таблица выбора сечения кабеля для закрытой электропроводки (в кабель-канале, трубе)
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощн.кВт | Ток | Мощн.кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | — | — | — | — | — | — |
| 0,75 | — | — | — | — | — | — |
| 1 | 14 | 3 | 5,3 | — | — | — |
| 1,5 | 15 | 3,3 | 5,7 | — | — | — |
| 2 | 19 | 4,1 | 7,2 | 14 | 3 | 5,3 |
| 2,5 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6 |
| 4 | 27 | 5,9 | 10 | 21 | 4,6 | 7,9 |
| 5 | 34 | 7,4 | 12 | 26 | 5,7 | 9,8 |
| 10 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 16 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 135 | 29 | 51 | 75 | 16 | 28 |
Все подобные таблицы содержат показатели мощности, но более важен показатель силы тока. Суммарную мощность достаточно легко посчитать, поэтому она и назначена “эталонным критерием”. Но максимальное значение употребляемого нагрузкой тока более важный показатель, и именно по нему нужно корректно выбирать сечение провода.
Пластиковые или металлические? – вот в чем вопрос
Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.
Металлические трубы практически не применяются в электромонтаже
И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.
Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).
В деревянном здании для электромонтажа требуется оцинкованный металлорукав
В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.
То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.
Подробнее о преимуществах пластиковых труб
Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах – жесткие и гофрированные. Преимущества пластиковых систем:
- живучесть (при правильной эксплуатации до 30-50 лет),
- легкость самой конструкции, а также простота монтажа,
- механическая прочность,
- устойчивость к коррозии,
- широчайший ассортимент размеров и крепежных аксессуаров.
Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.
Стойкость к горению – обязательное качество для электромонтажа внутри помещений
Гладкая труба из ПВХ
В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.
Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.
Наружная электропроводка требует иных решений
Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.
Гофра из ПНД с зондом для протяжки
Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.
А если закладывать в землю?
При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.
Двустенная защитная красная гофра в бухте
Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять – здесь проложен кабель в трубах, не копать и не бурить!
В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.
Для удобства и наглядности соберу рекомендации в виде таблицы
Рекомендованные материалы труб в зависимости от способа электромонтажа
А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.
Особенности монтажа
Использовать рассматриваемую продукцию особенно удобно во время укладки проводов в грунте, деревянных или бетонных конструкциях.
Чтобы осуществить монтаж необходимо следовать следующей инструкции:
- Укладку нужно выполнять строго в соответствии с чертежом.
- Для соединения каналов применяют сварку или используют изделия с резьбой.
- Трубопровод заземляется и наклоняется в направлении распределительного короба.
- Внешнюю поверхность подвергают покраске для защиты от окисления.
- Протяжка выполняется посредством металлической проволоки.
- Трубопровод закрепляется с помощью специальных скоб, через каждые 50-100 сантиметров.
Для недопущения повреждения изоляционного слоя проводов тубы с обоих концов оконцевывают специальными втулками. Если вы рассчитываете в будущем проводить разборку трубопровода, выполняйте его монтаж без применения сварки. Для этого нужно использовать исключительно резьбовые соединения.
На участках, где возникновение пыли или влаги невозможно, места стыков можно не герметизировать. Для обустройства электропроводки в стальных каналах используйте провода ШВВП и ПУГНП.
Для обустройства проводок освещения можно использовать не только стальные трубы, но и медные. Последние отличаются большей стойкости к процессам коррозии.
Медные изделия
Монтаж стальных трубок для рассматриваемой задачи можно полностью выполнить самостоятельно. Это достаточно простая задача, в которой нет ничего сложного. Но нужно учитывать массу нюансов и деталей, и строго следовать технологии укладки.
Использовать стальные трубы можно и для повышения эстетичности помещений. Некоторые дизайнеры предлагают выполнить проводку в доме в стиле ретро. Стальные трубки идеально подходят для этого. Таким образом, можно решить сразу несколько задач. С одной стороны надежно уложить электропроводку в частном доме или квартире, а с другой сделать интерьер своего жилища оригинальным и необычным.
Смотреть видео:
Преимущества прокладки в почве
Монтаж кабелей в почве проводится с использованием различных видов труб: металлических, металлопластиковых, полиэтиленовых низкого давления (ПНД). Такая прокладка обладает рядом преимуществ перед воздушным методом:
прокладка кабеля в трубе обеспечивает его защиту от неблагоприятных погодных условий, а также снизит вероятность механического повреждения;
- этот способ исключает возможность возникновения возгорания, что является очень важным преимуществом, особенно, для домов, выполненных из легковоспламеняемых материалов (например, дерева);
- дополнительная защита проводки в виде трубы исключает возможность повреждения кабеля грызунами;
- такая коммуникация (в отличие от воздушной) не видна, и не портит эстетичности участка;
- в большинстве случаев стоимость такой прокладки кабеля ниже, чем при открытом монтаже.

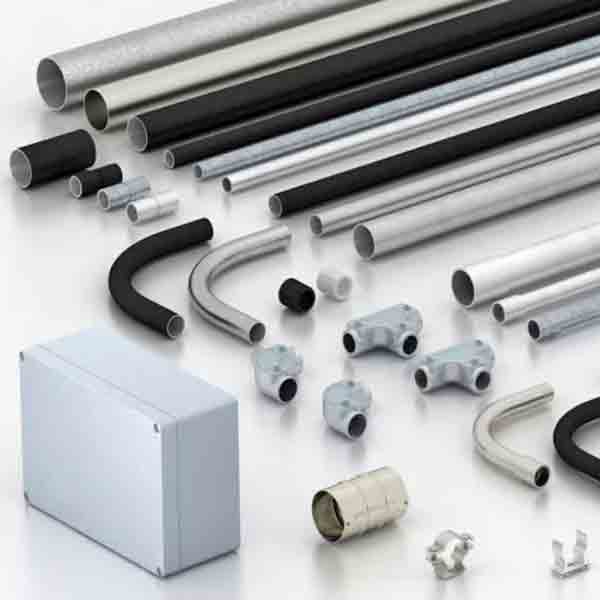

Применение трубной продукции из металла
Когда используют металлические трубы для электропроводки, возможны трудности, связанные с протяжкой кабеля через них. Это можно решить несколькими способами. Самый простой из них – это вставить в канал стальную проволоку, к ее концу прикрепить кабель и потом втянуть его внутрь.
Если труба имеет большую длину, тогда в нее можно поместить шарик, к которому привязана прочная лента или нить. Чтобы сделать его передвижение легче, задействуют тальк. К концу ленты прикрепляют стальную проволоку и помещают в отверстие патрубок воздушного компрессора, после чего включают прибор. Шарик под давлением перемещается по каналу и втягивает за собой ленту или нить. Для нарезки изделия пользуются болгаркой или ножовкой.
Чтобы проложить электропроводку к розеткам и выключателям, выбирают продукцию, имеющую диаметр 20 миллиметров, для осветительных приборов –16 миллиметров,25 миллиметров для подсоединения распределительных или щитов и коробов и для межэтажных соединений –40 миллиметров. Протяженность каналов, как правило, составляет от 3 до 5 метров.
От чего защищает заземление
Благодаря заземлению можно обезопасить домочадцев от удара током при касании к трубам. Воздействие электрического тока проявляется следующим образом:
| 0,6 – 1,5 тыс. мкА | Человек ощущает воздействие электрического тока в своем теле. |
| 2 – 4 тыс. мкА | Начинают дрожать пальцы, остановить это человек не может. |
| 5 – 7 тыс. мкА | Кисти сводят судороги. |
| 10 – 15 тыс. мкА | Без помощи окружающих самостоятельно человеку не удается разжать пальцы той руки, в которой находится проводник. |
| 20 – 25 тыс. мкА | Дыхание затруднено, самостоятельно не удается высвободиться от воздействия проводника, появляются сильные боли. |
| 50 – 80 тыс. мкА | Нарушения в работе сердца, наступает паралич дыхательной системы. |
Особенности труб из ПНД
Особенности применения труб из ПНД:
- У труб ПНД очень простой монтаж;
- Для прокладки кабелей электрических сетей подходят трубы с гофрой;
- Если монтаж выполнен правильно, то трубы образуют герметичное соединение;
- Трубы ПНД со временем возвращаются к прежнему линейному размеру. Упростить протяжку кабеля позволяет использование зонда.
- У труб ПНД высокий показатель эластичности (детальнее: «Трубы ПНД – применение и технические характеристики»). Поэтому их можно использовать круглогодично, изменение температуры грунта на них не скажется.
Для прокладки сигнального или силового кабеля оптимальными являются двухстенные гофрированные трубы. Их использование позволяет оградить линию от любых внешних воздействий.
Существуют два различных вида труб, при изготовлении которых был использован полиэтилен низкого давления: изделия, соответствующие стандарту ГОСТ, и прочие изделия со вторичного рынка. Второй вариант отличается худшим качеством. Его можно выбрать, если ограничен бюджет.
Преимущества труб из полиэтилена низкого давления:
- Высокий срок службы (изготовители заявляют 50 лет);
- Для соединения отдельных труб не требуется сварка;
- Легкая конструкция;
- С течением времени изделие не теряет свои эксплуатационные характеристики;
- На трубы ПНД внешние факторы не оказывают негативное воздействие;
- Для прокладки кабеля в таких трубах не требуется дополнительного заземления;
- Широкий диапазон рабочих температур — от -25 oC до +70oC;
- Трубы ПНД не оказывают негативного воздействия на окружающую среду, так как не выделяют токсичных отходов или конденсат;
- Трубы из полиэтилена низкого давления легко поддается деформации, для прокладки магистрали не нужно использовать дополнительные крепежные и соединительные детали. Но стоит понимать, что в случае сильного изгиба трубы, кабель в нее не пролезет.
Трубы ПНД набирают все большую популярность в различных областях жизни. Связано это с обилием их преимуществ при отсутствии вреда для окружающей среды. Если грамотно подойти к процессу монтажа и прокладки, то объект прослужит несколько десятков лет без необходимости ремонта. Еще используют трубы ПНД для электропроводки в доме (подробнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»).
Порядок и технология укладки кабеля в землю
Любую работу следует начинать со схемы. Это помогает определить количество материалов и проанализировать возможные сложности при закладке коммуникации.
Порядок выполнения работ:
Выкапывают траншею. Организуют подсыпку из песка, проливают водой. Затягивают провод, укладывают трубу
Провод должен укладываться с некоторым запасом по длине, хотя бы 2 % (летом – больше). Проверяют мультиметром на отсутствие КЗ и сопротивление изоляции. Засыпают – сначала песком, проливают водой, затем землей, слегка уплотняют сверху
На расстоянии 25 см от коммуникации в землю укладывают специальную сигнальную ленту с надписью «Осторожно, кабель». Повторно проверяют на отсутствие КЗ и сопротивление изоляции
Обустройство траншеи
Глубина прокладки линии – не менее 70 см, под проезжей частью, местом стоянки машин – 100 см. Глубина траншеи должна быть больше на 10 см – на величину подушки из песка. Песок – неуплотняемый грунт – предохраняет трубы при небольших просадках почвы.
Возле здания допускается закладка трубы с кабелем на глубину 50 см (+10 см для песка). Длина такого участка не должна быть больше 5 м.
Как соединять два куска
Никак. В трубе никаких муфтовых соединений проводов быть не должно! Необходимо приобретать кабель достаточной длины. Соединения могут быть только в колодцах и только при большой длине коммуникаций.
Сами стальные короба соединяют муфтами с внутренней резьбой, уплотнением лентой ФУМ или паклей, пропитанной суриком, и контргайкой. Это соединение считается самым надежным. Иногда используют муфты с клиновой обоймой, стальные манжеты на винтах, муфты с раструбами.
Для монтажа пластиковых и гофрированных труб выпускают множество фитингов.
Как ввести в дом
Ввод в дом через фундамент не допускается. Для ввода в дом кабель в трубе прокладывается по стене дома и заходит в дом. Конструкция, проходящая по стене дома, должна быть заземлена.
Как затянуть в гофру или трубу
В гофрорукаве внутри обычно находится стальная тонкая проволочка-зонд для протягивания провода. В стальную трубу либо проталкивают тонкую проволоку, затем крепят к ней провод/кабель и протаскивают, либо аккуратно обматывают конец кабеля изолентой и аккуратно (можно вращая) проталкивают кабель. Неразделанный конец кабеля можно ничем не обматывать.
Что, если кабелей несколько
Способы протяжки приведены выше, только концы кабелей сматывают вместе изолентой так, чтобы получился острый «носик». Для этого каждый следующий кабель приматывается на небольшом расстоянии от конца предыдущего (пара сантиметров). Диаметр трубки должен в 2-3 раза превышать диаметр пучка кабелей, тогда особых проблем с проталкиванием не возникнет. Лучше всего воспользоваться способом с проволокой.
Прокладка кабеля под дорогой
Под дорогой кабель следует прокладывать только в защитном чехле из гладкой трубы. Чехол должен быть из одного целого куска, соединение при помощи муфт и коробочек не допускается. При необходимости трубы можно соединить сваркой.
Как правильно проложить кабель в деревянном доме
В деревянном доме, бане, по деревянной обшивке допускается прокладывать электропроводку только в металлических трубах и гофрорукавах, соединенных металлическими распределительными коробками. Система должна быть надежно заземлена.
Виды
Предназначение труб мы уже определили. Учитывая материал, есть такие разновидности этих изделий:
Стальные
Это надежный и прочный выбор, проверенный временем. Есть, правда, недостатки, связанные с трудоемкостью установки и подверженностью коррозии.
Перед началом работ срезы должны быть зачищены. Изгибы делают под прямым углом. Если нужно два изгиба, тогда длина металлической трубы не должна быть больше пяти метров. При этом необходимо следить за тем, чтобы не уменьшалось поперечное сечение.
Медные
Медная электропроводка
У такого материала хватает преимуществ, чтобы отдать ему предпочтение, несмотря на высокую цену. Это пластичный материал, долговечный и устойчивый к коррозии. При этом такие изделия прекрасно устанавливаются для электропроводки. Если внешняя среда подразумевает наличие экстремальных температур, тогда кабели внутри трубы придется зачищать. Ведь медь имеет высокую теплопроводность.
Рекомендация: не забывайте о безопасности. Трубы проводки и отопления не должны пересекаться. Допустимое минимальное расстояние между ними – 5 см. При параллельности расположения – 10 см.
Характеристики и виды изделий
Чтобы приобрести рассматриваемую продукцию нужно учесть все имеющиеся характеристики.
Изделия бывают:
- Прямыми (жесткими).
- Гофрированными (гибкими).
Ключевыми свойствами рассматриваемых стальных каналов являются показатели:
- возможности изгиба;
- массы;
- длины;
- плотности;
- диаметра.
Основными преимуществами данной продукции является хорошая надежность, долгая эксплуатация, стойкость к возгоранию, физическим и другим воздействиям.
Однако конструкции нуждаются в постоянном уходе. Причем даже их систематическая покраска не даст стопроцентной защиты от коррозийных процессов.
Тонкостенная металлическая труба для электропроводки
Применение металлических труб – самый надежный и безопасный способ прокладки проводки. Толщина стен проводов зависит от их сечения. Толщина проводов может быть разной – это зависит от того, для какого вида труб они применяются.
Стальные трубы не разрешено применять для установки в сырых и слишком влажных помещениях, если их толщина составляет 2 мм. Если проводку устанавливают в сухом и непыльном помещении, стальные провода могут не содержать уплотнений. Стальные провода прокладывают в особых случаях, когда нужна надежная и сильная защита.
Советы по выбору стальных труб:
- Диаметр труб должен быть таким, который будет способствовать свободной прокладке кабелей , не оснащенных уплотнениями.
- Трубчатый кабель должен быть изготовлена таким способом, чтобы провода не заламывались.
- Внутри труба должна быть обязательно гладкой. Нужно избегать сварных выступающих швов, а также заусенцев.
- Трубы нужно укладывать под уклоном – это поможет снизить риск возникновения коррозии.
А вот тонкостенные трубы из меди или латуни имеют ряд преимуществ перед стальными трубами. Медь и латунь не так подвержены «нападению» коррозии. Монтаж проводки можно сделать самостоятельно благодаря разнообразию фитингов.
Прокладка в деревянном доме
Трубопровод для монтажа электропроводки в деревянном доме, также должен быть установлен по всем правилам пожарной безопасности. Можно осуществить скрытый монтаж электропроводки в металлических каналах. Несмотря на то, что данный метод является очень трудоёмким, таким монтажом удаётся добиться хороших показателей противопожарной безопасности в деревянном доме. Также в этом случае не нарушается интерьер помещения, а замкнутая система позволит организовать электроснабжение максимально эффективно. Кабель для монтажа в деревянных домах подбирается таким образом, чтобы изоляция не была способна поддерживать горение, даже при коротком замыкании проводников. Для прокладки кабеля, более всего подходят медные трубы, которые легко гнутся, но стоимость такого материала значительно превышает цену стальных изделий. Разметка деревянной стены осуществляется таким же образом, как и при монтаже канала в бетонной стене. Следует выбирать расположение выключателей и розеток максимально приближенным к распределительным коробкам, в этом случае удастся не только сэкономить деньги на приобретении дорогостоящих материалов, но уменьшить повреждения стен, которые значительно ослабляют деревянную конструкцию. Для безопасной эксплуатации электротехнической арматуры в домах из дерева, следует также использовать металлические распределительные коробки и подрозетники. В этом случае образование пожара в результате короткого замыкания или образования электрической дуги будет сведено к минимуму.
В деревянном доме проводка может быть проложена и в пластиковой гофре, но в этом случае степень защиты будет значительно ниже. Электрическая дуга легко оплавит и прожжёт пластиковую оболочку, поэтому при таком способе монтажа, необходимо оборудовать электрическую систему надёжной защитой, в которую обязательно должны входить высокочувствительные автоматические выключатели и УЗО.
Обучающий фильм, как протянуть кабель в гофру видео смотрите обязательно.
Монтаж стальной трубы в качестве электрического канала для электропроводки обойдётся значительно дороже. Кроме высокой стоимости таких изделий, потребуется производить дополнительные работы по подключению металлического канала к качественной системе заземления. Такой металлический канал должен быть заземлён по всей длине. Даже в тех местах, где такая система прерывается распределительными коробками, либо другой электротехнической арматурой, отрезки металлической трубы должны быть надёжно соединены между собой дополнительным проводником.
Важные аспекты заземления
Главной задачей защитного заземления является обеспечение безопасности человека от контакта с электрическим током (ЭТ). Его воздействие проявляется так:
- при токе 0,6-1,5 тыс. мкА ощущается действие электричества на организм;
- при 2-4 тыс. мкА – начинают дрожать пальцы;
- при 5-7 тыс. мкА – могут происходить судороги кистей рук;
- при 10-15 тыс. мкА – руку с проводником трудно разжать самостоятельно без помощи;
- при 20-25 тыс. мкА – ощущается сильная боль, утруднено дыхание и невозможен отрыв руки от провода;
- при 50-80 тыс. мкА – происходят сбои в работе сердца, имеет место паралич дыхания.
Критический ток, вызывающий фибрилляцию сердца и прекращение дыхания – 100 тыс. мкА. 1 мкА – это миллионная доля Ампера.
Любая электросистема обязательно оснащается устройством защитного отключения
По отношению к проводнику постоянного ЭТ либо фазному проводнику земля имеет нулевой потенциал, что и объясняет применение заземления. Значение сопротивления заземляющего устройства, равное отношению напряжения на нем к току, который уходит в землю, должно быть не больше 4 Ом.
Современная электропроводка выполняется только с использованием устройства защитного отключения, практически мгновенно срабатывающего на любую утечку (несанкционированную) тока. Различают такие виды систем заземления: TN-C; TN-S; TN-C-S; TT; IT.
Расшифровка букв на первой позиции: Т – заземлена нейтраль ИП (источника питания); I – все токоведущие элементы оборудования (в т. ч. рабочий нулевой провод) от земли изолированы. Символы на второй позиции означают: N – открытые токопроводящие элементы заземляемых устройств соединены с нейтралью ИП; Т – проводящие части приборов и электроустановок заземлены посредством отдельного контура. Буквы через дефис: С – функции нулевого защитного и нулевого рабочего проводника объединены в едином проводнике; S – рабочий и защитный ноль обеспечивают разные проводники.
Металлические гофротрубы и гладкие виды таких труб отлично подходят для прокладки скрытых коммуникаций. Хотя сегодня все чаще применяются альтернативные гофрированные либо гладкие полимерные кабель-каналы, стальные/медные изделия превосходят их характеристики по прочности и степени механической защищенности.
Правила проведения монтажных работ
До того, как приступать к прокладке кабельной трассы с использованием тонкостенной металлической трубы для электропроводки, нужно ознакомиться с некоторыми важными правилами:
- Концы каждого из отрезков трубки следует предварительно очистить от заусенцев и подвергнуть раззенковке.
- Максимальный угол изгиба канала из стали равен 90 градусов.
- Следует придерживаться ограничения длины отрезков, которое для прямой трубки составляет не более 10 метров и при наличии 2-х изгибов – до 5 метров.
- Когда выполняется изгиб, необходимо внимательно следить за соблюдением целостности поперечного сечения трубной продукции.
- Кабельный канал монтируют как часть системы, уравнивающей потенциалы (сокращенно СУП).
Если невозможно выполнить условия относительно выбора длины в соответствии с действующими правилами, осуществляют монтаж протяжной коробки, причем без дополнительных стыков.
СУП предполагает, что все проводящие части соединяют в единую систему таким образом, что разность потенциалов будет между ними минимизирована или совсем исключена.
Для этого в ее состав нужно включить:
- заземляющее устройство;
- главную шину для заземления, которую монтируют в щите учета электроэнергии либо во вводном щитке;
- все металлические элементы создаваемой конструкции.
При условии, что все вышеперечисленные правила будут соблюдены, монтажные работы и замену электропроводки удастся значительно облегчить.
