Удаление воздушной пробки из системы отопления: как правильно спустить воздух из радиаторов?

Способы удаления воздуха из трубопровода

В современных системах отопления ещё на стадии проекта присутствуют штатные средства для стравливания воздуха — воздухоотводчики, автоматические или ручного применения, поэтому при правильном монтаже и укомплектовании отопительного оборудования продуть воздушную пробку не составляет труда.

Если отопление смонтировано открытым контуром, то воздух из него можно спускать через расширительный бачок, являющийся самой высоко расположенной точкой системы – открывается кран подачи, и газы из трубопровода будут вытеснены теплоносителем в бак, что проявится выходом туда пузырей воздуха. После этого уровень воды в бачке доводится до нормы.

В закрытых контурах с принудительной циркуляцией возможность сброса воздуха обеспечивается следующим образом:

• трубы подачи горячего теплоносителя монтируются от главного стояка к удалённым с уклоном вверх, обеспечивая выделяющемуся из воды воздуху попутное воде движение;
• в самой верхней точке трубы подачи монтируется воздухоотводчик.

В трубопроводе такой конструкции возможность продуть пробку теплоносителем обеспечивается также и другими воздухоотводчиками, устанавливаемыми в верхних точках других участков сети.

При необходимости ремонта опорожнение системы производится через обратный трубопровод, устраиваемый с уклоном, величина которого обеспечивает полный слив воды.

Устройство воздухоотводчиков

Устанавливаются они в критических точках – как правило, самых высоких местах пролётов трубопровода и в верхней части радиаторов.

По способу экслуатации воздухоотводчики производятся двух видов:

• ручного управления – запорный клапан игольчатой конструкции (в обиходе — «кран Маевского»);
• автоматические.

Клапаны сброса воздуха из системы отопления бывают разными также по размерам, конструкции и материалам исполнения, но их назначение общее – вывод газов.

Воздухоотводчики ручного управления – это примитивное по конструкции, но надёжное устройство выпуска воздуха из системы, устанавливаемое в основном на радиаторы отопления в верхней их части. Модели могут отличаться размером монтажной резьбы и дизайном.

Устройство характеризуется простотой эксплуатации – открывается обычной отверткой, а его спускное отверстие при помощи регулировочного барашка можно направить в направление, удобное для приёма воды в конце операции.

Стравливание воздуха производится при включенном отоплении, когда давление в системе достигло рабочей величины. После плавного открытия крана Маевского из сливного отверстия сначала пойдёт воздух, затем холодная вода, и так попеременно. Спуск прекращают, когда из отверстия пойдёт горячий теплоноситель постоянной температуры без воздуха, и клапан закрывают.

Нештатные способы удаления воздушной пробки

Встречаются ситуации, когда шаг опор трубопровода значителен, и труба провисла на пролётах, образовав волнистый контур с куполами-пазухами без воздухоотводчиков. Воздух в таких трубах отопления скапливается в пазухах, что делать?

Если трубопровод малого диаметра, то под него устанавливают дополнительные опоры, чтобы выровнять профиль. После этого газ из пазух будет вытеснен водой, и его удаляют через расширительный бачок или воздухоотводчики.

Если же трубопровод значительного диаметра (50 – 100 мм), да ещё и стальной, то выравнивание его профиля – очень трудоёмкий процесс. В таких случаях в верхнюю часть «купола» трубы вкручивают до упора самосверлящий винт с уплотнительной прокладкой, после чего чуть выкручивают его для стравливания воздуха и вновь закручивают до упора.

Как вручную спустить воздух из системы, если давление теплоносителя высокое

В этой ситуации необходимо предварительно перекрыть вентиль подачи воды в систему и выпустить пробку стандартным способом, но открывая клапан Маевского медленно, не допуская резкого выброса газа или воды.

Что делать, если ручной воздухоотводчик не отворачивается

Если резьбовое сопряжение спускного винта прикипело, и он не отворачивается, необходимо капнуть на него керосином, тормозной жидкостью или брызнуть специальным средством WD-40

Выждав необходимое время, винт осторожно обстукивают молотком и поворачивают ключом

К чему могут привести пробки в контуре

Важность воздухоотводов нельзя переоценить. Пробки в контуре могут приводить к разным процессам:

• нарушение циркуляции;
• скачки давления;
• снижение КПД обогревательного оборудования;
• коррозия металла.

Автономный отводчик воздуха

Установка воздухоотводчика в системе отопления предотвращает образованию пробок и карманов. Наталкиваясь на них, теплоноситель останавливается. Иногда пробки отсекают от контура целые отрезки с радиаторами. При этом давление в системе возрастает. Когда оно доходит до критического уровня происходит аварийный выброс теплоносителя. Это, в свою очередь, приводит к падению давления. При этом есть много случаев, когда воздух собирался в батареях, контур  продолжал работать, только половина радиатора становится холодной. Это существенно снижает КПД отопления и несколько увеличивает расходы на его эксплуатацию.

Для открытых систем одной из серьезнейших угроз является ржавчина. При этом вопрос о том, как удалить воздух из системы отопления встает только на этапе проектирования. Такие контуры собираются под наклоном из труб с большим диаметром, соответственно воды в системе много. Учитывая тот факт, что теплоноситель контактирует с воздухом и вовлекает его в циркуляцию, уровень кислорода в трубах более чем достаточный. Так как чтобы сбросить воздух из системы отопления нужно продолжительное время, кислород интенсивно вступает в реакцию с металлом. Результатом взаимодействия является образование коррозии на внутренних стенках труб. Ржавчина порой так съедает бак, что приходится его менять.

Прямые последствия пробок в контуре влекут за собой косвенные, которые не менее опасны:

размораживание системы.

Происходит в случае, если кран для спуска воздуха из системы отопления и все датчики исправны, и работают правильно. Вследствие повышения давления происходит аварийный выброс теплоносителя, что приводит к уменьшению его количества в контуре. После остывания, жидкости в системе будет не хватать, давление резко снизится. Если оно не будет соответствовать тому минимуму, который нужен для включения котла, соответственно нагреватель не включится. И с этого момента зимой начинается отсчет времени, когда трубы разморозятся. Зависит от того насколько утеплен дом. Бывает, что это происходит всего за три часа. В этом случае дома с работы ждет неприятная новость;

взрыв котла.

Это происходит, если случается сбой в работе клапана для стравливания воздуха из отопительной системы, или  контролирующего температуру оборудования. Маловероятная ситуация, хотя возможная. Результаты такого весьма плачевны. В лучшем случае ремонт или замена котла, в худшем – получение травм;

разрыв контура и выброс фонтана горячей воды.

Очень вероятная ситуация, стыки могут быть недостаточно затянуты. При возрастании давления они не выдерживают и дают трещину. При этом из трубы льется горячий теплоноситель, фонтаном. Мало того, что контур ремонтировать надо, так еще и соседям потолок делать, так как залили вы его порядком. Вот какую цепочку может вызвать простое завоздушивание системы.

Как избежать поступления воздуха в систему?

При монтаже отопления, в период сезонного пуска системы и ремонте, полностью избежать попадания воздуха крайне сложно. В процессе эксплуатации, нужно знать, что воздух выделяется из новой воды. Проходит месяц – два, и кислорода в жидкости не остаётся.

Однако чтобы теплоноситель использовать долго, он должен оставаться приемлемого качества, так же как и внутренняя поверхность труб.

Не засоряют воду окалиной пластиковые трубы.

Лишён этих недостатков и антифриз (однако со временем у него меняется вязкость).

Ну, а самое слабое звено в плане источника загрязнений – теплообменник котла. Он подвержен резким перепадам температуры.

Важно при покупке котла обращать внимание на материал его водяной рубашки или змеевика

Нижняя подача отопления в многоэтажке

Для современных строений стандартным решением является схема с нижним розливом. В этом случае обе трубы – и подающая, и обратная – уложены в подвальном помещении. Стояки, подсоединенные к розливам, объединяют попарно при помощи перемычки на чердаке или верхнем этаже.

Вариант № 1 решения проблемы – запуск элеватора на сброс

Стравливание воздуха из системы отопления выполняют специалисты ЖКХ на этапе запуска контура, который сброшен частично или полностью. С этой целью его перепускают на сброс: одну задвижку открывают, а вторую оставляют закрытой.

Со стороны контура отопления до закрытой задвижки открывают сбросник, который соединен с канализацией. О том, что основная часть воздуха вышла, видно по водяному потоку в сбросе – он движется равномерно и без пузырей.

Вариант №2 устранения проблемы – монтаж воздушника

Перед тем, как выпустить из системы отопления воздух, в верхней части всех парных стояков в случае нижнего розлива устанавливают воздушник. Им может быть не только специальный кран Маевского, но и винтовой вентиль, водоразборный или шаровый кран, смонтированный изливом кверху.

Сброс воздуха из системы отопления выполняют в определенной последовательности:

1. На более, чем на один оборот приоткрывают кран. В результате должно раздаться шипение движущегося воздуха.
2. Под кран подставляют широкую емкость.
3. Ожидают, пока вместо воздуха польется вода.
4. Закрывают кран. Через 10 минут стояк должен прогреться. Если этого не происходит, надо стравливать пробки повторно.

Перед тем, как избавиться от воздуха в системе отопления, следует помнить о таких важных правилах:

1. В кране Маевского нельзя винт выкручивать полностью, поскольку при давлении, равном 5 – 6 атмосферам, и льющемся из отверстия кипятке вернуть его на место невозможно. Результатом таких действий может стать затопление собственной квартиры и расположенной снизу.
2. Не надо под давлением выкручивать воздушник, даже на пол-оборота, поскольку неизвестно в каком состоянии находится его резьба. Когда спускной клапан неисправен, до его замены или ремонта следует перекрыть два парных стояка и удостовериться, что их вентили удерживают воду.
3. В случае проживания на верхнем этаже до старта отопительного сезона нужно удостовериться в том, что есть инструмент, которым работают с воздушником. Модели современных кранов Маевского можно открыть отверткой или руками, а в старых зданиях потребуется специальный ключ. Он выполняется легко – следует взять пруток нужного диаметра и выполнить у него на торце пропил.

Вариант №3 устранения проблемы – перепускание отопительного стояка на сброс

При нижнем розливе основной проблемой воздушников является то, что они располагаются на верхних этажах в квартирах. Если их владельцев постоянно нет дома, как убрать завоздушенность системы отопления?

Можно перепустить парные стояки со стороны подвала, для чего:

1. Их обследуют на предмет наличия вентилей, после которых можно устанавливать заглушки или сбросники. Во втором случае затрат не будет, а в первом – необходимо купить шаровый кран с резьбой аналогичного размера, как и у заглушек.
2. Перекрывают вентили на двух стояках.
3. На одном из них на несколько оборотов откручивают заглушку и ожидают снижения напора жидкости, который бьет по резьбе. Так можно убедиться, что вентили на этажах исправны.
4. На место заглушки монтируют шаровый кран, сначала подмотав резьбу.
5. Смонтированный сбросник открывают полностью.
6. Теперь приоткрывают вентиль, находящийся на втором стояке. Когда напор осуществит отвод воздуха из системы отопления, закрывают сбросник и открывают другой стояк.

В этом также имеются нюансы:

1. Когда все батареи установлены на подающем стояке, а на обратном их нет, сбросник нужно монтировать на обратке и тогда проблема, как удалить из системы отопления воздушную пробку, будет решена. В случае расположения радиаторов на парных стояках вытравить воздух получается не всегда.
2. Если не удалось перепустить стояки в едином направлении, тогда сбросник переставляют на второй стояк и перегоняют теплоноситель в противоположную сторону.
3. При наличии винтовых вентилей на стояках нужно избегать перемещения воды через них в направлении, которое противоположно стрелке на корпусе. Желание приоткрыть вентиль с клапаном, прижатым давлением, может завершиться его отрывом от штока. Чтобы устранить проблему, связанную с тем, как вытравить воздух из системы отопления, довольно часто требуется сбрасывать систему обогрева строения.

Как образуется воздушная пробка в системе охлаждения?

Такая неполадка возникает чаще после обновления антифриза или его частичного долива. Неквалифицированная замена, при которой не применяется специальное оборудование, прогоняющее антифриз по контуру под высоким давлением, несет в себе определенные риски. А стационарная установка исключает появление заторов, так как автоматически выдавливает их путем прогона и циркуляции.

Наличие воздушной пробки в системе может указать на изношенные резиновые элементы, на которых в процессе эксплуатации появляются мелкие трещины. Он проникает мелкими пузырьками, скапливающимися на изгибах и в узких зонах контура охлаждения.

Схема системы охлаждения авто

Вообще, принято различать 6 основных причин завоздушивания.

1. Разгерметизация шлангов и трубок, а также соединений и штуцеров. Обычное явление зимой (январь, февраль), когда хомуты меняют физическую форму (скукоживаются) из‐за сильных морозов. По этой причине в системе опускается давление, воздух проходит через слабые места и щели. А это напрямую воздействует на работу силового агрегата. Неплотная стыковка — частая, известная причина появления пробки.
2. Неполадка воздушного клапана. Опять же «виновником» становится низкое давление, из‐за чего сапун больше не держит.
3. Неправильная замена или долив антифриза. Например, если заправлять тосол неаккуратно, слишком быстро, то воздух не успеет вытравиться во всем объеме, так возникает пробка в системе охлаждения. Как раз это происходит с неопытными водителями, самостоятельно меняющими охлаждайку.
4. Некачественные материалы. В современных автомобилях утечка антифриза вызывается также скорым изнашиванием резиновых патрубков и соединений. Качество изделий, покупаемых в свободном доступе, явно хромает. А оригинальные запчасти стоят очень дорого.
5. Поломка (пробоины) радиатора или отопителя. Такое обычно происходит со временем, когда элементы засоряются и ржавеют, что неминуемо приводит к образованию пробки. Все детали магистрали отвода тепла нужно регулярно осматривать на предмет повреждения.
6. Дефект манжеты головки. Тосол может легко проникнуть в масло, осесть в картере и вызвать затор. К тому же, газы могут проникнут внутрь, а это приведет к появлению эмульсии и серьезным проблемам с двигателем. Из глушителя в этом случае пойдет черный дым, что укажет на угар автола или охлаждайки.

Еще две распространенные причины, когда требуется удаление воздуха из системы охлаждения — поломки в помпе (износ манжеты) и залипание сапуна резервуара.

Надо понимать, что блок отвода тепла от ДВС выполнен в виде конструкции с многочисленными изгибами.

Если попадает в систему с естественной циркуляцией закрытого типа

Организация отопления такого типа подразумевает удаление воздуха через установленный в самой высокой позиции расширительный бачок.

• К патрубку перелива присоединяется шланг, обеспечивается возможность излива жидкости.

• Открывается подпитка с небольшим напором, выключается, когда из шланга пойдёт вода.
• Далее спускается воздух из каждой батареи (заглушки, кран Маевского).
• После этого добавляется теплоноситель в систему (около 2/3 от объёма котла).

Затем котёл включается, радиаторы должны начать нагреваться. При необходимости процесс повторяют. Когда соблюдены уклоны прокладки трубопровода, воздух выходит сам. Если не получается, теплоноситель можно нагреть, тогда воздух будет выходить активнее.

Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т.п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей.

В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 гсм2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости

Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор

На некоторых ам на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Как бороться с воздушными пробками

Выше мы разобрали основные причины, почему воздушит систему отопления при централизованной или автономной подаче теплоносителя. Теперь рассмотрим, как избежать возникновения воздушных пробок и как бороться с последствиями этой проблемы.

Как спустить воздух в многоэтажном доме

Ключом или отверткой откручивают клапан до тех пор, пока не послышится характерное шипениеИсточник build.ru

В современных системах отопления на радиаторы устанавливают краны (клапаны) Маевского, которые позволяют стравить воздух с батареи. Если такая запорная арматура есть в вашем доме или квартире, то воспользуйтесь данным устройством. Для этого подставьте под край радиатора в зоне крана миску или глубокую тарелку, после чего начинайте откручивать клапан до тех пор, пока не услышите характерное шипение. Теперь остается только ждать. Когда потечет вода, не спешите завинчивать кран обратно, но спустите хотя бы полведра воды, чтобы убедиться в отсутствии газа в жидкости. Такую операцию проделайте со всеми батареями, где неравномерно нагреваются секции.

При завоздушивании водяной системы отопления в многоэтажном доме клапан Маевского может выручить далеко не всегда – здесь нужны более радикальные меры. В старых домах хрущевской и даже брежневской постройки сантехники иногда на верхнем этаже в основной лежак подачи теплоносителя вертикально врезали полдюймовую трубу с краном для спуска воздуха. Если такая труба есть в вашем подъезде, то ликвидировать пробку не составит никакого труда – только подставляй ведра и сливай воду в унитаз ближайшей квартиры до тех пор, пока кран не перестанет «чихать». Это будет указывать на то, что газ из теплоносителя ликвидирован.

Таким краном на верхнем этаже можно спустить воздух во всем стояке многоэтажного домаИсточник yandex.ru

Но как быть тем, жителям городских квартир, где нет такого приспособления, которое позволяет стравить воздух из подъезда? Да, конечно, положение может спасти шаровый кран, который вместо заглушки устанавливают на радиаторе в самой верхней квартире. Сливая воду при помощи такой запорной арматуры до тех пор, пока кран не перестанет «чихать», вы сможете развоздушить часть системы. Конечно, это не совсем удобно для жильцов той квартиры, ведь придется спустить от пяти до двадцати ведер (зависит от количества этажей в доме), но, это единственный оптимальный выход из создавшейся ситуации.

Удаление воздуха в системе отопления таким путем не означает, что будут горячими все радиаторы в квартире или во всем подъезде – это касается только того стояка, куда подключена батарея с запорной арматурой. То есть, комнаты в квартире многоэтажного здания обогреваются от разных стояков, что вы сами можете увидеть, посмотрев, в какую сторону отходят трубы контура. Например, радиатор, установленный под окном балконного блока, как правило, подключен вместе с отопительным прибором соседа, находящегося за стенкой и не имеет ничего общего с обогревателями из других комнат.

Придется открутить гайку, которая соединяет трубу горячего водоснабжения с полотенцесушителемИсточник stroy-podskazka.ru

Теперь рассмотрим проблему завоздушивания системы в стояке, где установлен полотенцесушитель. Это вообще отдельная труба, к которой не подключаются квартирные радиаторы, если, конечно, кто-то не сделал этого самостоятельно. Когда сушилки по всему стояку горячие, но ваша при этом холодная, то проблема именно в вашем отопительном приборе, но если холодный весь стояк, значит, нужно спускать воду в ванной на самом верхнем этаже здания. Если при монтаже сантехники предусмотрели кран для стравливания воздуха, то можно его попросту открыть, и действовать так, как это описано выше по тексту. Но когда такая запорная арматура отсутствует, то можно открутить сушилку с одной стороны от трубы отопления (только не полностью) и собирать стекающую воду в ведро, пока не ликвидируете пробку.

Если все сушилки на стояке подключены на напрямую, а через байпас (врезаны сбоку в трубу отопления), но ваш полотенцесушитель холодный, а труба горячая, значит, именно в вашем обогревательном приборе скопились газы. Это говорит о том, что, ликвидировать воздушную пробку можно только из вашей ванной комнаты. Но старые сушилки, сделанные из стальных труб, просто вварены в стояк без какой-либо запорной арматуры, и спустить воздух здесь невозможно. В таком случае, вам придется какое-то время выжидать, пока теплоноситель не ликвидирует воздушную пробку собственным напором.

Для справки: в многоэтажных домах с централизованным отоплением номинальное давление теплоносителя (в зависимости от высоты здания) бывает от 4 до 12 бар, а при опрессовке во время запуска системы осенью, может достигать 14 бар.

Причины завоздушивания системы

Существует несколько достаточно распространённых причин, провоцирующих появление воздушной пробки внутри отопительных конструкций:

• разгерметизация, произошедшая в процессе осуществления планово-предупредительных или ремонтных работ;
• неправильная промывка или опрессовка системы с последующим заполнением водяного контура штатным теплоносителем;
• локальное нарушение целостности трубопроводов и радиаторных батарей под негативным внешним воздействием или в результате ошибок обслуживания и эксплуатации;
• в частных домовладениях – отсутствие в смонтированной системе достаточного трубного уклона и расширительного бачка;
• пониженный уровень давления в водопроводе, заполнение образовавшихся пустот воздухом;
• неисправное состояние воздухозаборных элементов;
• подсоединение к отопительной конструкции системы «тёплый пол» с разными по высоте трубами;
• всасывание воздуха через негерметичные шовные соединения и участки стыков;
• низкое качество теплоносителя, перенасыщенность его газами;
• восполнение объёма теплового носителя путём добавления холодной водопроводной воды.

Одна из наиболее часто встречающихся проблем – наличие ошибок и погрешностей на этапе создания проектной документации или монтажа трубной разводки.

Как спустить воздух из батареи

В закрытых системах вместо расширительного бачка в верхней точке подключения ставится шаровый кран или автоматический развоздушиватель, через который стравливается воздух.

По ходу заполнения системы требуется удалить воздух снизу вверх. Все «воздушные карманы» — батареи, петли труб должны оснащаться устройствами для развоздушивания.

Кран Маевского

Наиболее популярным способом удаления воздуха из батареи является установка в верхней её точке развоздушивающего клапана. Кран Маевского состоит из латунного корпуса и небольшого резьбового штуцера. Если штуцер отвернуть, батарея будет разгерметизирована. Содержимое станет вытекать через небольшое отверстие в корпусе.

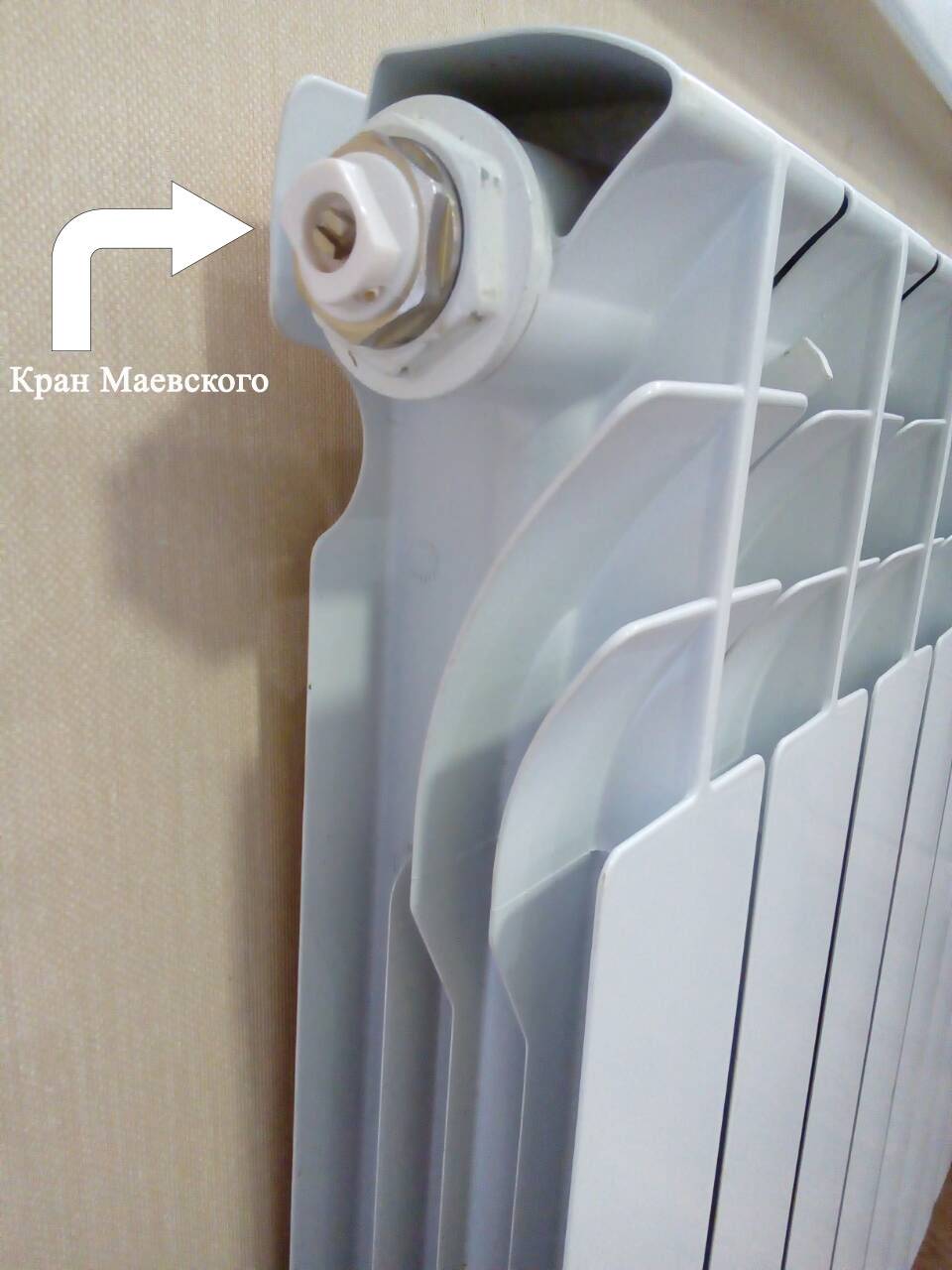

Фото 1. Ручной воздухоотводчик, или кран Маевского, модели 194 1/8′, производитель – «Itap», Италия.

Для обслуживания радиатора, потребуется ёмкость для воды, ключик для крана или отвёртка, тряпка для удаления брызг.

Подставляем под кран Маевского ёмкость, другой рукой отворачиваем штуцер. Он имеет квадратное сечение — требуется специальный ключик или пассатижи.

Ждём, пока стравится воздух и 10—200 миллилитров жидкости.

Закручиваем кран, переходим к следующей батарее.

Развоздушивать стоит по порядку, начиная от обратки. Давлением из обратки воздух отлично выгоняется, поэтому кран заполнения обычно проектируется ближе к нижней точке возле котла.

Автоматический воздухоотводчик

При большой системе, которая каждый сезон заполняется и сливается, уместно будет использование автоматических газовых клапанов. Они выглядят как небольшой бочонок, установленный на отрезке трубы строго вертикально.

Важно! Автоматический клапан устанавливается в верхней точке «воздушного кармана», и служит для самонайстройки отопления. Установка клапана только в котле может привести к завоздушиванию системы

Клапан состоит из корпуса и поплавка. Если в системе воздух, то поплавок не поднимается, и газ спокойно выходит. Как только вода поднимается, поплавок закрывает отверстие — вода не выходит. Скопившийся в верхней точке газ выдавливает воду, поплавок снова падает, выпуская газ до появления воды.

Автоматический воздухоотводчик очень требователен к чистоте теплоносителя: накипь, ржавчина и грязь могут забить поплавковую камеру. Через клапан будет проходить жидкость или он сам не будет спускать воздух.

Используйте очищенную воду, обязательно перед заполнением теплоноситель нужно отфильтровать. Систему отопления периодически промывают и проверяют грязевые фильтры.

Сепаратор воздуха

Чтобы собрать воедино тысячи мелких пузырьков воздуха и вытолкнуть его из отопления, применяются сепараторы воздуха. Они устанавливаются в удобном для доступа месте, ближе к входу обратки в котёл. Устройство выглядит как усечённый конус с вершиной вверху.

Внутри конуса находится спецнабивка в виде колец или металлической стружки. Воздушные пузырьки, оседающие на поверхности, выдавливаются потоком воды в верхнюю часть конуса, где скапливаются и выбрасываются наружу.

Сепаратор также используется для очистки от накипи и шлама. Для этого в нижней части находится съёмный отстойник. Для лёгкой очистки и обслуживания при установке стоит предусмотреть два шаровых крана по обе стороны от трубы.

Фото 2. Горизонтальный сепаратор воздуха DisAir, серия HF-Q, корпус из углеродистой стали, производитель – «Kvant», Украина.

Сепаратор не требует особого обслуживания, работает автоматически. Раз в год, перед началом отопительного сезона, набивка проверяется на чистоту, из отстойника удаляется скопившаяся грязь.

Система отопления без воздушных пробок

Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:

• правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
• использовать автоматические и ручные воздухоотводчики.

Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой

При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу

Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика

Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.

Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.

Как найти воздушную пробку?

В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.

Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.

Как определить воздушную пробку в батарее

Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке.

Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.

Избавляемся от воздушной пробки

При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.

Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом:

1. Открывают ближайший к воздушному пузырю воздушный кран или клапан.
2. Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.

Автоматический воздухоотводный клапан с угловым подключением

Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.
