Предохранительный клапан для бойлера

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

  • горизонтально расположенный рычаг устанавливают вертикально;
  • прямое соединение со штоком приводит в действие пружинный механизм;
  • пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

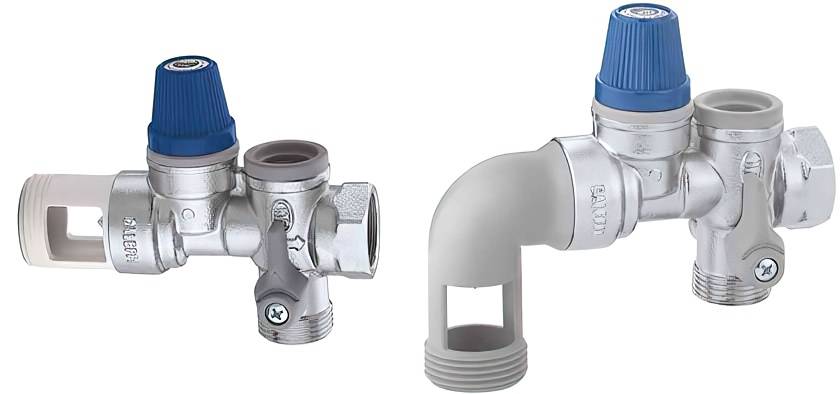

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Обвязка клапана в системе бойлера

Накануне инсталляции предохранительного устройства в системе защиты электрического нагревателя, его требуется отключить, и полностью сдренировать воду. Подрывные устройства устанавливают на входе исходной воды в емкость.

Сантехнический процесс очень простой, доступен домашнему мастеру любой квалификации. Запаковывают клапан ключом на 5 оборотов с применением уплотнителей. Вторым резьбовым выходом устройство стыкуется с водяными трубами.


Куда ставить предохранительный клапан

Многие пользователи задаются вопросом, куда ставить такое защитное устройство. Клапан ставится в разрыв водопровода, после задвижки на водопроводе и входным патрубком в нагреватель.

Другую запорно-регулирующую арматуру на этом промежутке не устанавливают. Предельный промежуток от входного патрубка в электробойлер до предохранительного устройства до 250 см.

Для многих модификаций разработана вертикально ориентированная установка конструкции, когда вода обязана двигаться снизу вверх. Нужное направление городской воды обозначено стрелкой на корпусе. К дренажному штуцеру на защитном устройстве подключается прозрачный ПХВ-шланг для вывода в систему водоотведения.

Для водопроводных сетей, которые страдают от скачков давления, рекомендуется установить редуктор. В процессе нагрева воды из защитного устройства подтекает вода, поэтому чтобы не заливать водой окружающее пространство устанавливают дренажный гибкий шланг.

Шланг лучше выбрать прозрачным, чтобы возможно было зрительно оценить функциональность защиты. Порой пользователи стараются убрать клапан подальше от подогревателя с обозрения.

Подобный вариант также допускается, при выполнении 2-х обязательств: на линии между защитным устройством и входом воды категорически воспрещено ставить запорно-регулирующую арматуру, нужно избегать длинных вертикальных участков водопроводных труб, поскольку они создают дополнительное давление на клапан, в результате чего может начаться процесс «холостого» подтекания.

Виды

Обычные предохранительные клапаны внешне схожи и отличаются лишь мелкими деталями, но именно они отвечают за практичность использования.

На рисунке представлены два предохранительных клапана со спускными рычагами. Они позволяют осуществлять проверку (нужно проводить ежемесячно) работоспособности устройства.

Предохранительные клапана для бойлера с возможностью принудительного сброса давления

Различие между двумя представленными модификациями заключается в том, что у образца на фото слева рычажок крепится при помощи винта, благодаря чему исключается возможность случайного открытия или полного сброса воды.

Еще одно несоответствие: форма штуцера. У образца слева штуцер продолговатый, нелинейной формы. На него легко надевается шланг и длины достаточно для установки хомута. А вот штуцер у правой модели — короткий, с расширением к концу. На такой экземпляр будет очень сложно натянуть хомут.

На следующем рисунке изображён сбросной клапан без флажка принудительного сброса давления. Модель слева в верхней части имеет резьбовую крышку. При необходимости ее можно открутить и очистить от всевозможных засорений.

Предохранительный клапан без возможности принудительного сброса давления

Образец справа — является худшим из вариантов, т.к. его нельзя обслуживать. Единственный плюс подобных моделей — низкая цена.

Приведенные выше модели подходят для водонагревателей, объем которых 50-60 литров. Для бойлеров большего объема подходят другие модели со встроенными дополнительными устройствами: шаровым краном или манометром, которые контролируют давление.

Предохранительный клапан для бойлеров большой ёмкости

В таких устройствах штуцер для сброса воды со штатной резьбой, поэтому крепление прочное. Подобные модели отличаются высоким качеством и надежностью, поэтому и стоят недешево.

Как установить клапан на водонагреватель

Выбираем нужную модель

Как правило, хорошие бойлеры поступают к потребителю укомплектованными предохранительным клапаном требуемого параметра.

Если нет, или при необходимости замены, придется покупать его самостоятельно. Стоят они недорого, 250-400 рублей в зависимости от модели.

Если с резьбовой частью особых проблем не возникает (практически все клапана имеют резьбу ½ дюйма), то рабочее давление клапана – та величина, на которую обращают особое внимание. Нужную величину давления необходимо уточнить руководстве по эксплуатации своего нагревателя. Нужную величину давления необходимо уточнить руководстве по эксплуатации своего нагревателя

Нужную величину давления необходимо уточнить руководстве по эксплуатации своего нагревателя.

Если приобрести клапан с меньшим показателем давления – из него будет постоянно течь. Если выбрать значение больше допустимого – клапан может не спасти от больших неприятностей при перегреве бойлера.

Как правильно установить

  • Перед установкой предохранительного клапана для бойлера, сам прибор должен быть отключен, а вода из него слита.
  • Клапан устанавливается на входе холодной воды в нагреватель. Процесс несложен – обычная «запаковка» ключом на 3-4 оборота с использованием уплотнителей (фум-ленты или пакли, как кому нравится). Вторым резьбовым концом клапан стыкуется с водопроводной холодной системой.

    В обязательном порядке проконтролировать направление поступающей воды – на корпусе клапана оно отмечено стрелкой.

  • Если давление в водопроводе не отличается стабильностью, бывает чрезмерно повышено, лучше будет поставить до клапана еще и водный редуктор.
  • Не всем нравится то, что из клапана время от времени начинает подтекать вода. Это – вполне нормальное явление, говорящее, что прибор справляется со своей прямой задачей. Разумно будет дренажный патрубок соединить гибким шлангом с канализационной системой. Шланг должен быть прозрачным, чтобы можно было визуально оценивать работоспособность клапана.

Иногда предпринимаются попытки спрятать клапан с глаз долой, разместив его подальше от нагревателя. Такой подход тоже возможен, но при соблюдении двух условий:

  1. Между клапаном и входом в бойлер категорически запрещено устанавливать запорные устройства.
  2. Длинный вертикальный участок водопровода сам по себе повысит давление на клапане, и может начаться абсолютно ненужное «холостое» подтекание. Во всяком случае, между клапаном и бойлером должно быть не более 2 метров.

Что делать, если воды вытекает через дренажный патрубок слишком обильно, даже сильно не нагревшись?

Возможно, давление в водопроводе слишком высоко (хотя это бывает чрезвычайно редко) – в этом случае поможет установка редуктора.

Следует, кроме того, проверить – возможно, приобретен клапан со слишком низким показателем давления, не соответствующий модели нагревателя. Если и здесь все в норме – значит «подсела» пружина клапана, и его следует поменять.

Больше опасений должно вызывать то, что клапан всегда и при любых обстоятельствах сухой.

Если даже на максимальном нагреве из него никогда не показывалось и капли воды, с большой долей вероятности можно говорить о его неисправности, засорении или заклинивании. Лучше не рисковать, и приобрести новый.

Несложная установка этого абсолютно недорогого устройства и обезопасит жизнь и здоровье хозяев дома, и сохранит их имущество, и продлит срок безаварийной эксплуатации водонагревателя.

Как подобрать предохранительный клапан

Есть магнитно-пружинные, рычажные, рычажно-грузовые, мембранные затворы. Для водонагревателей всегда используются пружинные.

Виды предохранительных клапанов для электроводонагревателей, 3 группы для разных объемов:

Объем ЭВНВидОписание
до 50 лНеразборные, необслуживаемыеИзделия с небольшим сроком эксплуатации (неремонтопригодные, одноразовые). Дешевые, замена раз в год не затратная.

до 200 лУлучшенные, обслуживаемыеРекомендованные также и для водонагревателей до 50 л. С рычажком для ручного «подрыва» или с отвинчивающеюся крышкой. Ремонтопригодные, разборные, с длительным сроком эксплуатации. Можно почистить и поставить снова.

от 200 лКомплектация сложная с редукционным узлом (понижение и стабилизация напора), манометром, частью для слива, разными переходниками.В быту используются редко, чаще для промышленных нагревателей.

На любой емкостный водонагреватель можно ставить перечисленные типы предохранительных затворов.

Отдельно надо выделить изделия:

  • совмещающие и третий клапан – перепускной с дополнительной функцией сброса избытка мПа в магистраль холодной воды, пока значение в ней не станет равным с бойлером. Это лучший вариант для выбора;
  • сбросные клапаны с регулировкой давления – применяются реже, ошибка в настройке может быть фатальной, чаще для промышленного оснащения, отопления.

Регулировка клапана сброса в настраиваемых моделях осуществляется точно по инструкции, селектором или штоком под крышечкой (шестигранником, отверткой). Иногда позиции не подписаны, поэтому шаг и соответствие положения регулятора количеству мПа надо проверять согласно технической документации. Стандартные регулируемые модели – на диапазон 6 – 10 бар с шагом 0,5 бар.

Изначально в комплектации ЭВН есть аварийный клапан под нужное давление. Если же узел докупается, то под предельное значение, указанное производителем на баке и под диаметры его штуцеров (обычно 1/2”, для емкости от 100 л 3/4”). Заниженное значение мПа приведет к постоянному протеканию, большее – к несрабатыванию. Нельзя брать с запасом, величина должна точно совпадать.

Как выбрать качественный предохранительный клапан для ёмкостных электробойлеров:

  • бесшовное литье, латунь, иногда покрытая никелем. Сплавы из алюминия с железом или медью менее качественные;
  • при нажатии штока заглушка туго ходит, возможно с небольшим заклиниванием в конце;
  • если при сильном нажатии на шток подуть в цилиндр и воздух будет свободно проходить, то это признак плохого качества;
  • рельефная маркировка не только со стрелкой направления воды, но с величиной срабатывания, без нее (даже если параметры есть в инструкции) изделие лучше не покупать.

Маркировка клапанов:

  • на обратном сегменте – стрелка направления, могут указывать также диаметр подключения;
  • на сброснике:
    • давление срабатывания;
    • маркировки производителей, стандарты: EN, CЄ, 10.10, 14.89, 23.12 14.13, RR. Главное, наличие обозначений именно на корпусе, расшифровка – на сайтах заводов, в инструкции;
    • на моделях с перепускным сегментом часто буква P.

Расчет предохранительного клапана, это сопоставление, на какое давление (на корпусе, в инструкции) настроен он и накопительный водонагреватель. Изделие подбирается под бойлер. Методика расчета учитывает, что есть модели регулируемые, тогда они настраиваются на указанный производителем критический параметр для ЭВН.

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму

На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Принцип действия

В применении к бойлерам, более корректно говорить о системе предохранителей, ведь их в агрегате два. Они заключены в латунный корпус, имеющий Т-образную конфигурацию. В нижней части поставлен обратный клапан, а в ответвлении, под углом 90°, имеется еще один предохранитель. Последний обеспечивает выпуск жидкости.

Принцип работы водонагревателя:

  1. Жидкость, двигаясь по водонагревателю, оказывает давление на особую пружину, которая из-за этого сжимается, выпуская лишний теплоноситель через специальный патрубок. Когда давление спадает до нормы, пружина разжимается и клапан оказывается закрытым.
  2. Из штуцера понемногу капает вода — это происходит, в частности, при подогреве теплоносителя и при падении давления воды в водопроводной системе. Более того, если временами наблюдают на штуцере влагу, следовательно, система исправна.
  3. Лишнюю воду необходимо периодически сливать из бака. С этой целью на патрубок надевают шланг и стягивают его посредством металлического хомута. Если этого не сделать, трубку сорвет, так как рабочее давление в агрегате — 6-10 бар.

Трубку для штуцера берут прозрачную и армированную («елочку»). Она способна выдерживать большое давление и, благодаря ее прозрачности, можно контролировать работоспособность устройства.

Установка

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Прежде чем ставить предохранительную арматуру на установленный водонагреватель, необходимо изучить предложение строительного рынка и выбрать качественное изделие.

У хороших клапанов есть несколько отличительных признаков.

  • Корпус хорошего агрегата изготовлен из латунного сплава бесшовным литьем. Иногда его покрывают никелем, чтобы предохранить от коррозии и образования накипи. В отличие от дешевых сплавов из меди или алюминия, латунь более тяжелая, поэтому ее легко отличить.
  • При нажатии на шток качественной запорной арматуры можно заметить как заглушка туго ходит внутри корпуса. Допускается даже ее небольшое заклинивание на конце.
  • Плохой клапан можно определить, просто подув в него. Если даже при сильном нажатии на шток воздух свободно выходит, то изделие лучше не брать. При этом, если из штуцера установленного запора периодически капает вода – это еще не говорит о его поломке. Возможно, нужно просто почистить заглушку от осадка и все снова заработает.

Если следовать этим советам, можно с первого раза подобрать правильный предохранитель и сразу приступать к его установке. Требований к ней мало. Клапан всегда устанавливают в магистраль с холодной водой.

Ставится он между вентилем запора и входом трубы в корпус бойлера. Можно врезать его непосредственно в трубу подвода воды или установить специальный тройник на расстоянии не более 200 см от входа в нагреватель.

Кроме предохранителя, на этом участке ничего стоять не должно. Большинство моделей устанавливаются таким образом, что вода поступает в них вертикально снизу. На корпусе предохранителя должна быть нанесена стрелка, показывающая это движение.

К штуцеру предохранителя присоединяется полихлорвиниловая трубка, соединяющая его с канализационной трубой. Лучше, если эта трубка будет прозрачная – видно, работает ли устройство должным образом.

Сам процесс установки поделен на несколько этапов.

  • Отсоединение установленного бойлера от электросети и слив воды из бака. Нужно удостовериться, что подача воды ко всем трубам перекрыта, иначе в момент резки необходимого участка можно просто-напросто затопить все квартиры, расположенные ниже.
  • Корпус клапана продувается воздухом, чтобы удалить случайный мусор и пыль. Готовится пакля или ФУМ-лента, которая послужит для гидроизоляции резьбового соединения.
  • Гаечным ключом клапан вкручивается в месте соединения трубы и бойлера. Стрелка на корпусе клапана должна совпадать с направлением движения жидкости. Накидные гайки должны быть хорошо затянуты, место соединения можно дополнительно промазать силиконовым герметиком.
  • Перед тем как подключить бойлер в электросеть, стоит провести опрессовку соединения с помощью холодной воды. Если после 5 минут тока жидкости на месте соединения не выступят капли, то все соединено правильно.

Также «на холодную» проверяются предохранительный и обратный клапаны. В первом случае нужно нажать на спусковой флажок сначала слабо (должны появиться первые капли воды), а потом на полную силу.

При полном нажатии по прозрачной отводной трубке должна быстро потечь вода. Обратный клапан можно проверить, заполнив резервуар водонагревателя полностью и перекрыв центральный ввод воды.

  Как правильно выбрать электрический водонагреватель?

При открытии крана в ванной или на кухне ток воды должен быстро прекратиться. Если вода продолжает течь из крана в течение нескольких минут, значит, обратный клапан требует регулировки.
