Использование индукционного нагревателя для отопления

Высокочастотные индукционные нагреватели

Самая широкая область применения у индукционных нагревателей высокочастотного типа. Нагреватели характеризуются высокой частотой 30-100 кГц и широким диапазоном мощностей 15-160 кВт. Высокочастотный тип обеспечивают небольшой по глубине нагрев, однако этого достаточно, чтобы улучшить химические свойства металла.

Высокочастотные индукционные нагреватели легки в управлении и экономичны, и при этом их КПД может достигать 95%. Все типы работают непрерывно продолжительное время, а двухблочный вариант (когда трансформатор высокой частоты вынесен в отдельный блок) допускает круглосуточную работу. Нагреватель имеет 28 типов защит, каждая из которых отвечает за свою функцию. Пример: контроль напора воды в системе охлаждения.

• Индукционный нагреватель 60 кВт Пермь
• Индукционный нагреватель 65 кВт Новосибирск
• Индукционный нагреватель 60 кВт Красноярск
• Индукционный нагреватель 60 кВт Калуга
• Индукционный нагреватель 100 кВт Новосибирск
• Индукционный нагреватель 120 кВт Екатеринбург
• Индукционный нагреватель 160 кВт Самара

Применение:

• поверхностной закалки шестерни
• закалка валов
• закалка крановых колес
• нагрев деталей перед изгибом
• пайка резцов, фрез, буровой коронки
• нагрев заготовки при горячей штамповке
• высадка болтов
• сварка и наплавки металлов
• восстановление деталей.

подробнее

Индукционный обогреватель своими руками

Из-за дороговизны прибора многие решают изготовить подобный нагреватель самостоятельно. В интернете можно встретить много статей, в которых описывается, как сделать индукционный котел – обогреватель своими руками. Мы опишем принцип изготовления простейшего типа устройства, чтобы с подобной задачей мог справиться любой хозяин.

Перед тем как приступить к работе, подготовьте следующие инструменты: кусачки, паяльник (если вы планируете делать сердечник из металлической трубы), отвертки.

1. Нарежьте проволоку из нержавеющей стали диаметром 7 мм на кусочки приблизительно в 5 мм.
2. Подготовьте пластиковую или металлическую трубу (сердечник), стенки которой должны быть толщиной не менее 3-5 мм, чтобы она смогла выдерживать высокие температуры.
3. Заполните трубу доверху обрезками из проволоки.
4. Концы трубы закройте сеткой, чтобы исключить вероятность выпадения из неё обрезков во время работы прибора.
5. Далее по всей длине трубы спиралью намотайте медную проволоку, сделав порядка 90 витков.
6. Изготовьте котёл, вырезав прямоугольный участок трубы.
7. В отверстие котла вставьте изготовленное устройство.
8. Концы медной проволоки подключите к инвертору с высокой частотой действия. Купить его можно практически во всех магазинах, имеющих строительное направление.

Процесс сборки

Тигельная печь индукционная своими руками состоит из индуктора, который представляет собой соленоид, произведенный из водоохлаждаемой медной трубки и тигля, который может быть изготовлен из керамических материалов, а иногда из стали, графита и прочих. В таком устройстве можно выплавлять чугун, сталь, драгоценные металлы, алюминий, медь, магний. Индукционные печи своими руками изготавливаются с емкостью тигля от пары килограмм до нескольких тонн. Они могут быть вакуумными, газонаполненными, открытыми и компрессорными. Питаются печи токами высокой, средней и низкой частоты.

Итак, если вас интересует индукционная печь своими руками, схема предполагает использование таких основных узлов: плавильной ванны и индукционной единицы, в которую включаются подовый камень, индуктор и магнитный сердечник. Канальная печь отличается от тигельной тем, что электромагнитная энергия преобразуется в тепловую в канале тепловыделения, в котором постоянно должно быть электропроводящее тело. Чтобы произвести первичный пуск канальной печи, в нее заливают расплавленный металл либо вставляют шаблон из материала, способного расправиться в печи. Когда плавка завершается, металл сливается не полностью, а остается «болото», предназначенное для заполнения канала тепловыделения для пуска в будущем. Если собирается печь индукционная своими руками, то для облегчения замены подового камня для оборудования он делается отъемным.

Индуктор на кухне

Варочная индукционная плита

Индукционные варочные поверхности для кухни стали уже привычными, см. рис. По принципу действия это та же индукционная печка, только в роли короткозамкнутой вторичной обмотки выступает днище любой металлической варочной посудины, см. рис. справа, а не только из ферромагнитного материала, как часто не знаючи пишут. Просто алюминиевая посуда выходит из употребления; медики доказали, что свободный алюминий – канцероген, а медная и оловянная давно уже не в ходу по причине токсичности.

Бытовая индукционная плитка – порождение века высоких технологий, хотя идея ее зародилась одновременно с индукционными плавильными печами. Во-первых, для изоляции индуктора от стряпни понадобился прочный, стойкий, гигиеничный и свободно пропускающий ЭМП диэлектрик. Подходящие стеклокерамические композиты появились в производстве сравнительно недавно, и на долю верхней пластины плиты приходится немалая доля ее стоимости.

Схема кухонной индукционной плиты

Затем, все варочные посудины разные, а их содержимое изменяет их электрические параметры, и режимы приготовления блюд тоже разные. Осторожным подкручиванием ручек до нужной моды тут и специалист не обойдется, нужен высокопроизводительный микроконтроллер. Наконец, ток в индукторе должен быть по санитарным требованиям чистой синусоидой, а его величина и частота должны сложным образом меняться сообразно степени готовности блюда. То есть, генератор должен быть с цифровым формированием выходного тока, управляемым тем самым микроконтроллером.

Делать кухонную индукционную плиту самому нет смысла: на одни только электронные компоненты по розничным ценам денег уйдет больше, чем на готовую хорошую плитку. И управлять этими приборами пока еще сложновато: у кого есть, тот знает, сколько там кнопочек или сенсоров с надписями: «Рагу», «Жаркое» и т.п. Автор этой статьи видал плитку, где значилось отдельно «Борщ флотский» и «Суп претаньер».

Тем не менее, индукционные плиты имеют массу преимуществ перед прочими:

• Почти нулевая, в отличие от микроволновок, ППЭ, хоть сам на эту плитку садись.
• Возможность программирования для приготовления самых сложных блюд.
• Растопка шоколада, вытапливание рыбьего и птичьего жира, приготовление карамели без малейших признаков пригорания.
• Высокая экономичность как следствие быстрого нагрева и почти полного сосредоточения тепла в варочной посуде.

Разогрев варочной посуды на индукционной плите и газовой конфорке

К последнему пункту: взгляните на рис. справа, там графики разогрева стряпни на индукционной плите и газовой конфорке. Кто знаком с интегрированием, тот сразу поймет, что индуктор на 15-20% экономичнее, а с чугунным «блином» его можно и не сравнивать. Затраты денег на энергоноситель при приготовлении большинства блюд для индукционной плиты сравнимы с газовой, а на тушение и варку густых супов даже меньше. Индуктор пока уступает газу только при выпечке, когда необходим равномерный прогрев со всех сторон.

Кто придумал отопительный агрегат на индукции

Маркетинговый аргумент про инновацию индукционного котла не выдерживает никакой критики. Принцип индукции был открыт ещё в первой трети XIX века Майклом Фарадеем — исследователем, известным нам по школьному курсу физики.

А в самом начале XX века в Швеции была выпущена в мир первая плавильная индукционная печь для металлургической промышленности.

Конечно же, инженеры и учёные ещё тогда рассматривали индукцию для отопительных котлов в быту. Но, изучив за и против, сочли этот вариант нерациональным.

Индукционным нагревателем для дома и быта начали пользоваться на просторах СНГ в середине 90-х годов. До этого индукционные котлы высокой мощности применялись в СССР только в тяжёлой промышленности для плавки металлов.

Принцип работы индукционного нагревателя

Перед самостоятельным сбором индукционного нагревателя нужно сначала ознакомиться с общим принципом работы техники подобного типа. Такие агрегаты во многом схожи с оборудованием, которое снабжено ТЭНами. В них так же происходит преобразование электричества в тепло, которое необходимо для обогрева помещений дома.

Нагревание устройства происходит за счет энергии электромагнитного поля, создаваемом в индукторе. В его качестве выступает катушка в виде цилиндра с обмоткой. Электричество, проходя через эту катушку, создает напряжение. В результате действия переменного тока образуются вихревые потоки. Затем энергия электромагнитного поля забирается теплоносителем, в качестве которого выступает вода. После происходит генерация этой энергии в тепло. За короткий срок вода при таком нагреве достигает достаточно высоких температур.

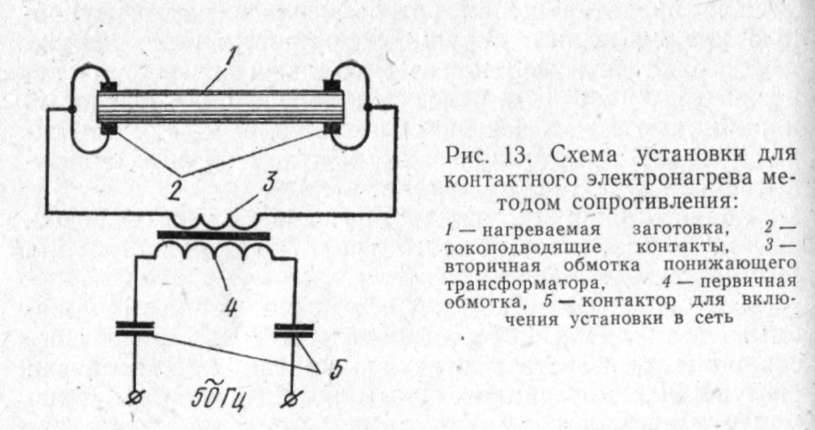

Схема индукционного нагревателя

Обогреватель из индукционной плитки

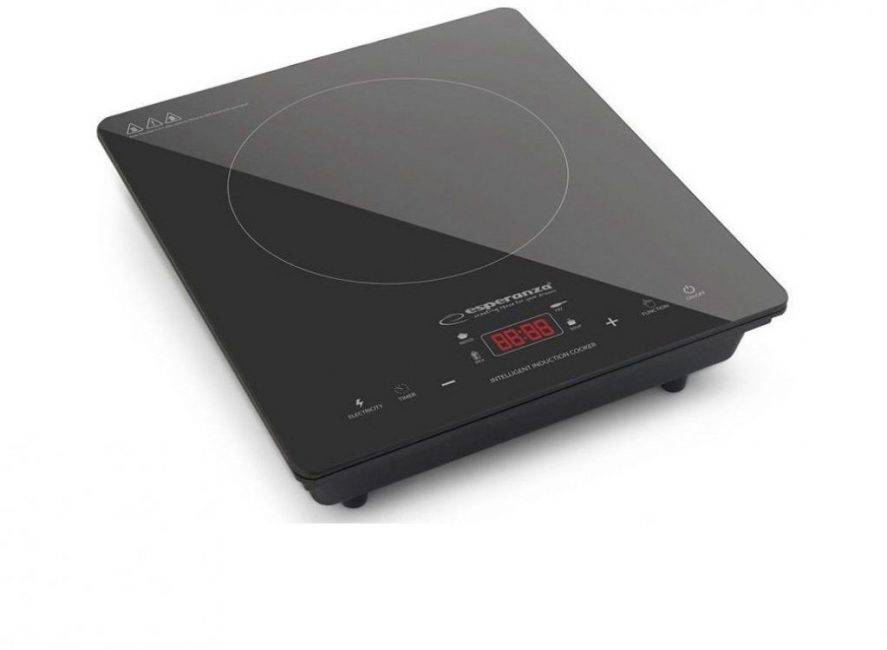

Индукционная плита

Зная этот принцип можно за пару часов соорудить полноценный обогреватель, который будет не только эффективным, но и экономным. Используя его можно сэкономить около 50% электроэнергии, если сравнивать с аналогичным калорифером, работающем на ТЭНах.

Что понадобится для изготовления

Вариант индукционного нагревателя

Для изготовления понадобится:

Плитка подойдёт самая дешевая, без встроенных программ для приготовления пищи. Стоимость около 1,2 тыс.рублей.

Продаётся в строительных магазинах, в отделе сантехника. Стоимость около 500 рублей.

• Два фитинга для соединения шланга
• Алюминиевый радиатор

Количество секций подбирается под отапливаемую площадь. Примерный расчет 1кВт на 10 м².

Делаем котёл отопления

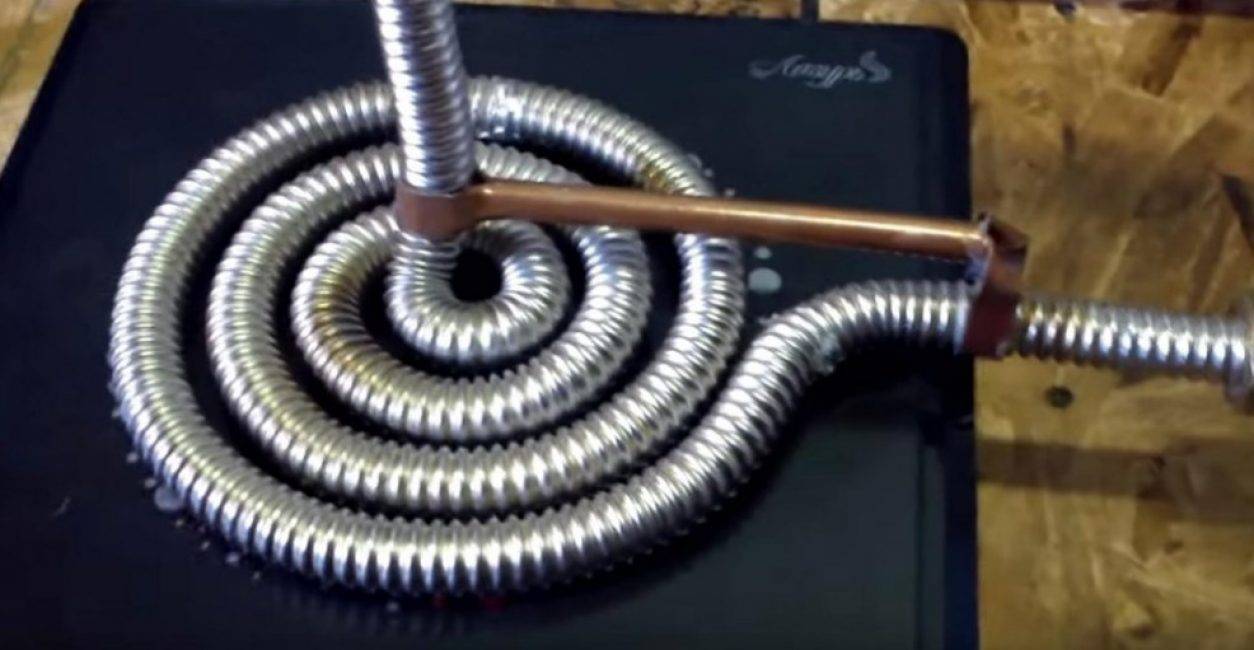

Обязательно нужно закольцевать спираль, иначе она не будет нагреваться

1

Котёл отопления – ёмкость, где будет происходить нагрев теплоносителя, т.е. воды. Для его изготовления из гофрированного металлического шланга формируем спираль, как показано на рис.2. Для этого понадобится около 1 метра. Формировать спираль нужно таким образом, чтобы оставшихся концов шланга хватало для подключения к алюминиевому радиатору.

2

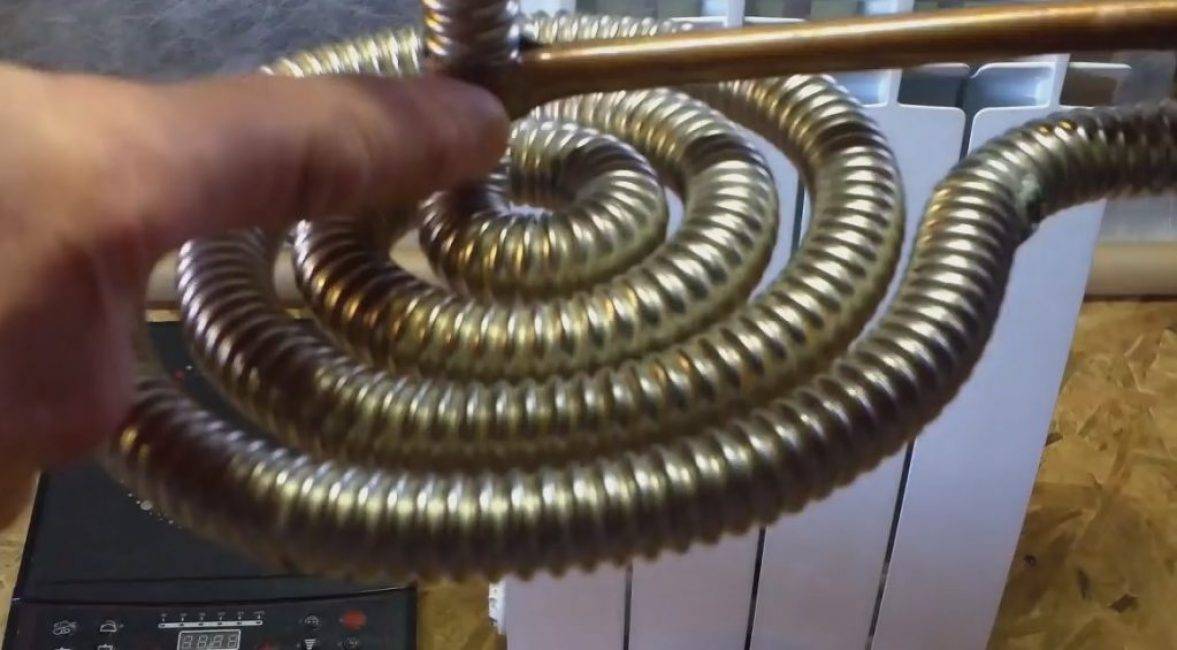

Полученную спираль нужно закольцевать, т.е. соединить окончание спирали с её центром при помощи медного отрезка трубки (см. рис.2). Это нужно для того, чтобы индукционная плитка распознавала котёл и нагревала его.

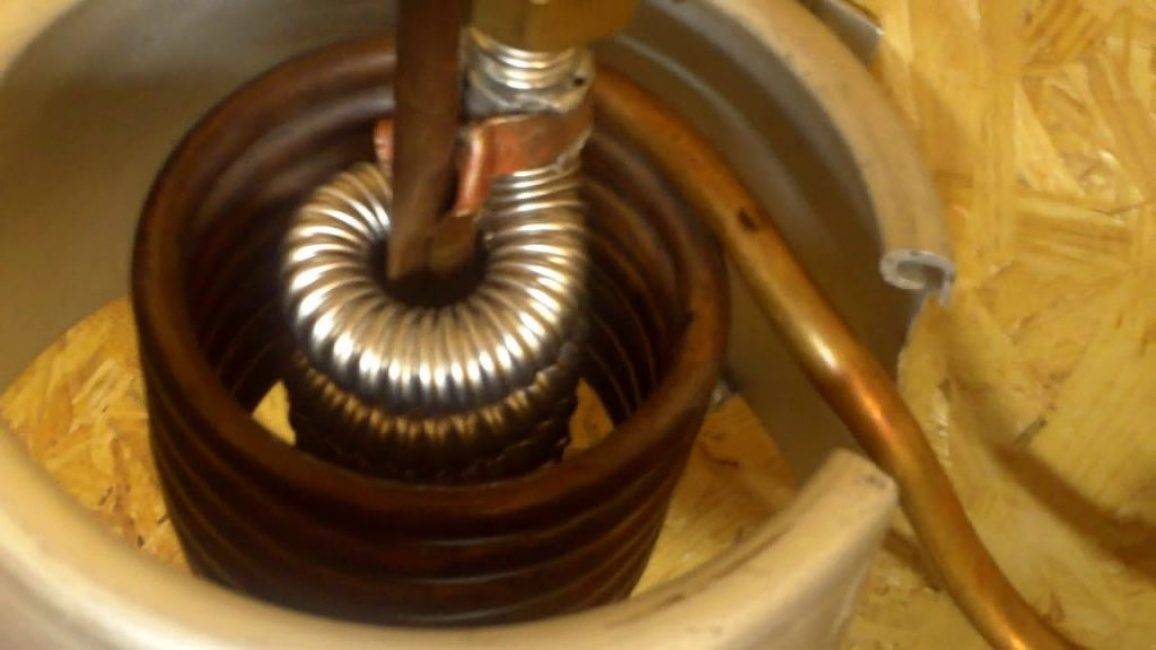

Можно сделать котёл и другой формы. Например, как показано на фото ниже.

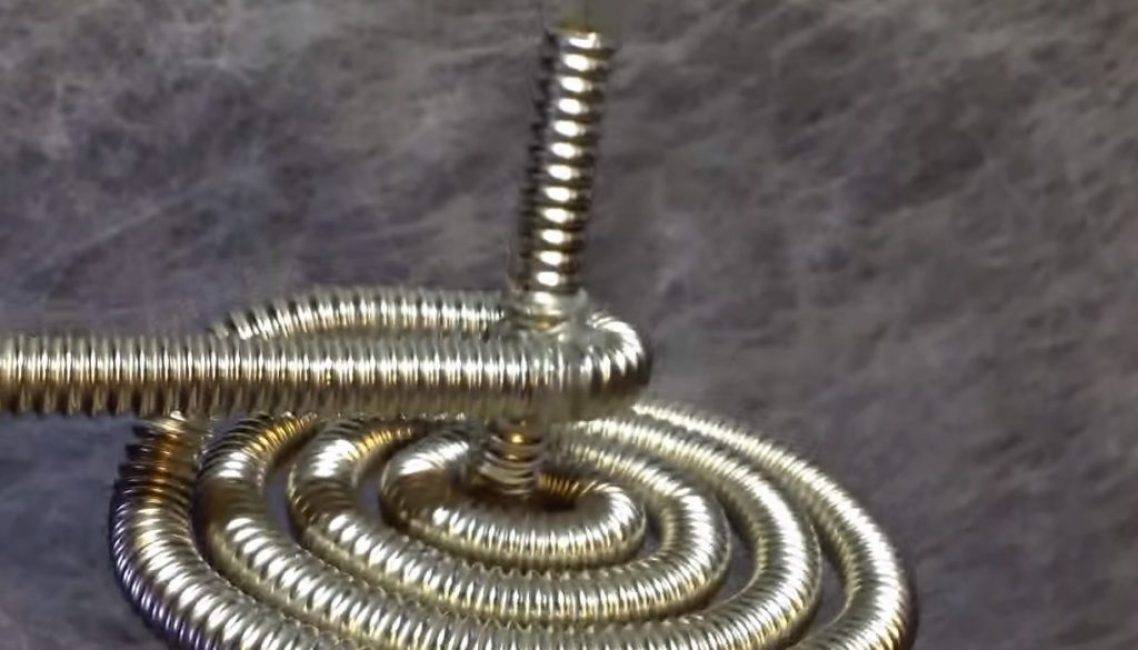

Эта вариация тоже закольцована, соединена при помощи олова

Подсоединяем котел к радиатору

Верх – подача, низ – обратка, — система самотёка

При помощи фитингов подсоединяем оба конца к радиатору. Схема развязки вверх-низ, односторонняя.

Подключение к плитке и проверка работоспособности

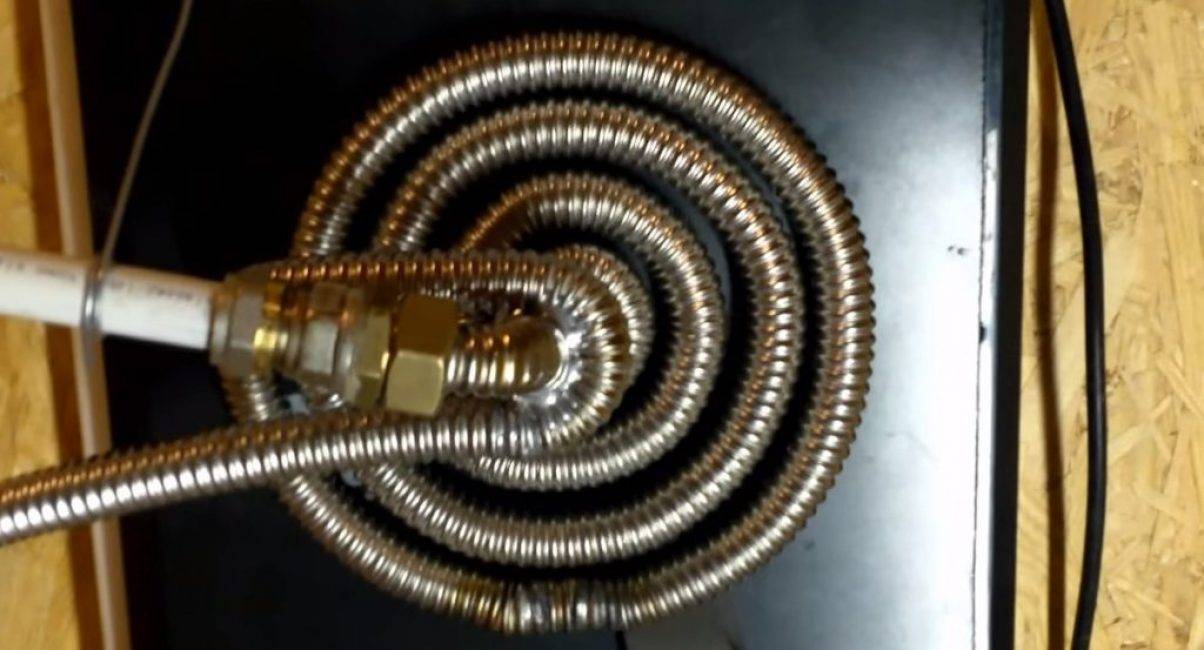

Проверяем работоспособность на полной мощности

1

Теперь заливаем в систему теплоноситель. Откручиваем верхнюю гайку радиатора и наполняем его водой. Немного оставляем пустого пространства, которое нужно для расширения воды.

2

Помещаем спираль-котёл на индукционную плитку. И проверяем работоспособность системы. Если всё сделано правильно, то радиатор нагреется до 60 градусов в течение 5 минут.

Более компактное положение

3

Чтобы плитка не занимала место, её можно прикрепить к стене, т.е. вертикально.

Приборы управления и контроля

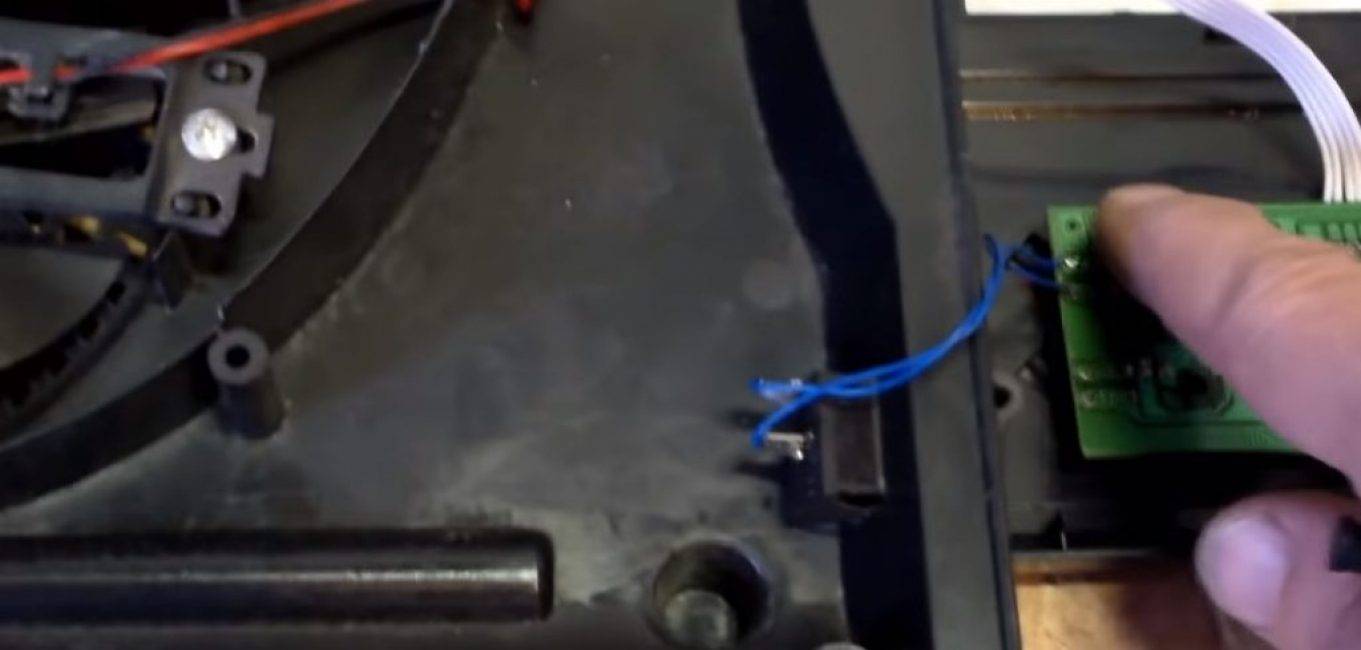

Параллельный тумблер

1

Для того чтобы организовать автоматическое управление индукционным отоплением без лишних затрат нужно включение плиты сделать механическим. Для этого разбираем плиту, и на плате находим клеммы включения и припаиваем к ним параллельный тумблер. Это нужно для того, чтобы плита начинала работать при подключении к электросети сразу же.

2

Теперь можно подключить различные регулировочные датчики. Например, датчик температуры.

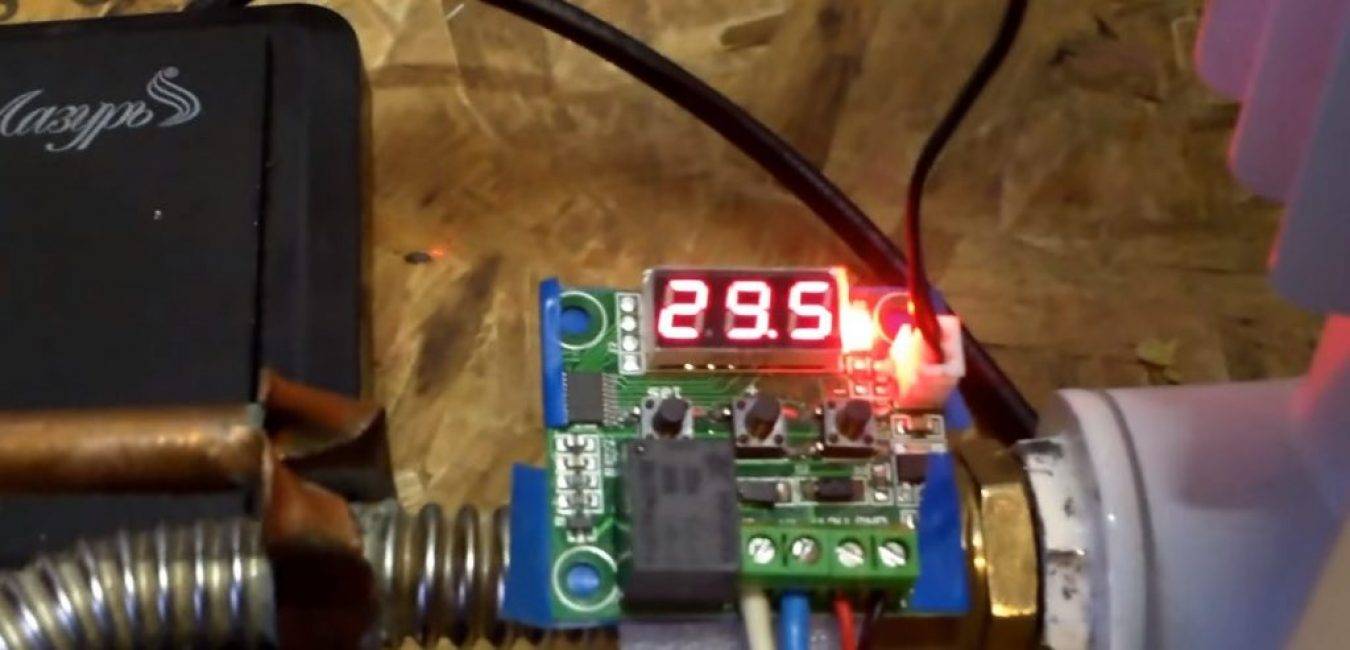

Датчик температуры

3

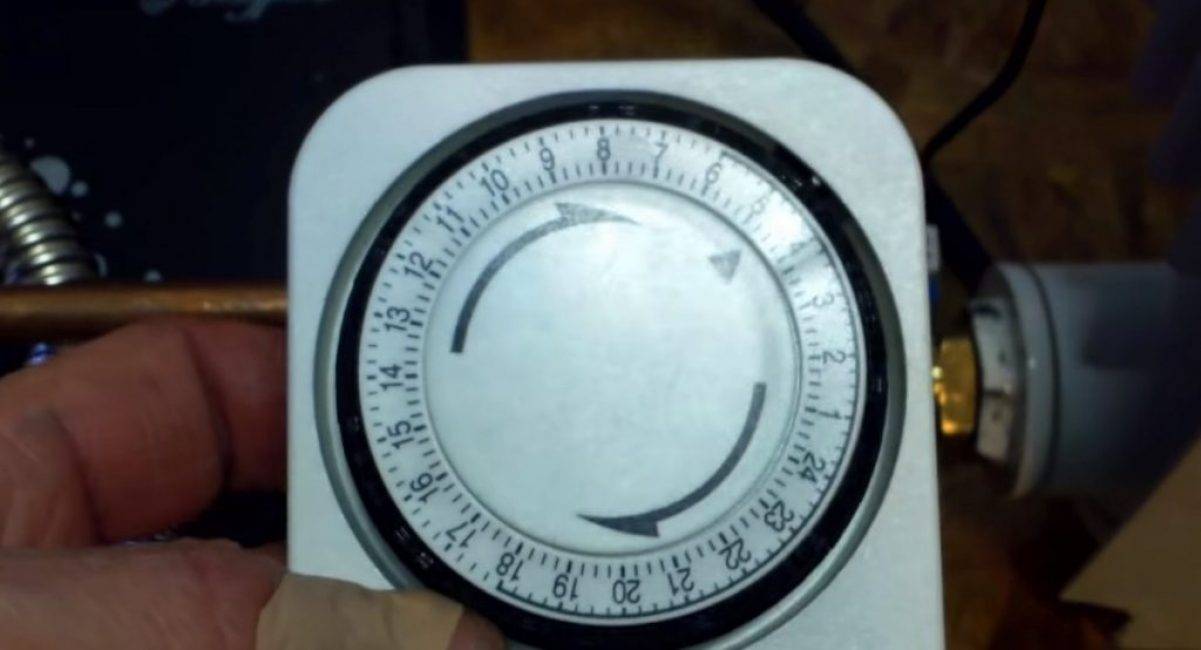

Также можно настроить включение отопления по таймеру. С этой задачей справится обычный механический таймер, — минимальное значение 15 минут.

Бюджетный таймер включения

Шаг 7: Делаем рабочую катушку

Один из вопросов, который мне часто задавали: «Как ты делаешь такую изогнутую катушку?» Ответ — песок. Песок будет препятствовать разрушению трубки во время процесса изгиба.

Возьмите медную трубку от холодильника 9мм и заполните ее чистым песком. Перед тем, как сделать это, закройте один конец какой-нибудь лентой, а также закройте другой после заполнения песком. Вкопайте трубу соответствующего диаметра в землю. Отмерьте длину трубки для вашей катушки и начните медленно наматывать её на трубу. Как только вы сделаете один виток, остальные будет сделать несложно. Продолжайте наматывать трубку, пока не получите количество желаемых витков (обычно 4-6). Второй конец нужно выровнять с первым. Это упростит подключение к конденсатору.

Теперь снимите колпачки и возьмите воздушный компрессор, чтобы выдуть песок. Желательно делать это на улице.

Обратите внимание, что медная трубка также служит для водного охлаждения. Эта вода циркулирует через емкостный конденсатор и через рабочую катушку. Рабочая катушка генерирует много тепла от тока

Даже если вы используете керамическую изоляцию внутри катушки (чтобы удерживать тепло), вы по-прежнему будете иметь чрезвычайно высокие температуры в рабочем пространстве, нагревающие катушку. Я начну работу с большим ведром ледяной воды и через некоторое время она станет горячей. Советую заготовить очень много льда

Рабочая катушка генерирует много тепла от тока. Даже если вы используете керамическую изоляцию внутри катушки (чтобы удерживать тепло), вы по-прежнему будете иметь чрезвычайно высокие температуры в рабочем пространстве, нагревающие катушку. Я начну работу с большим ведром ледяной воды и через некоторое время она станет горячей. Советую заготовить очень много льда.

Немного теории

Сделать это устройство под силу каждому

Многие знают, что существуют индукционные кухонные плиты, но не многие знают о принципе их работы. А это очень просто – специальная катушка плиты вырабатывает магнитные поля определенной частоты, которые при воздействии с металлом, возбуждают в нём электрические вихри.

Последние в свою очередь за счёт сопротивления металла его нагревают. Так происходит нагрев кухонной посуды: кастрюль и сковород. Главное условие в этом процессе – металл с магнитными свойствами, — например, нержавейка, чугун и железо, а вот алюминий и другие цветные металлы нагреваться не будут.

Самодельный индукционный котел

Как уже было сказано выше, индукционный котел своими руками собрать будет несложно. Здесь не требуется специальное образование или глубокие познания в теплотехнике. Но умение пользоваться сварочным аппаратом вам обязательно пригодиться. Ведь котел придется устанавливать в действующую отопительную систему, приваривая его к подающему и обратному контуру.

Необходимое количество материалов и схема сборки

Что потребуется, чтобы собрать индукционный котел?

• В качестве корпуса для котла может быть использована пластиковая труба диаметром 100 мм. Толщина трубы 5 мм.
• Из алюминиевой катанки диаметром 7 мм нарезаются кусочки длиною по 5 см. Ими будет заполняться корпус отопительного агрегата.
• Чтобы алюминиевые куски проволоки не высыпались из трубы, необходима металлическая сетка, которая крепится к нижнему торцу будущего котла.
• Для того чтобы котел принял законченный вид, необходимы два специальных переходника. Они устанавливаются с торцов и закрепляются там. Трубные переходники предназначены для одной цели – провести соединение с подающим и обратным трубопроводом.

Теперь необходима медная эмалированная проволока, которую накручивают на внешнюю плоскость пластиковой трубы. Количество витков приблизительно 90. Будьте внимательны при проведении этой операции.

Главное – соблюсти точные размеры пространства между витками, надо добиться того, чтобы участки проволоки не соприкасались. Все надо делать очень аккуратно. По сути, накрученная медная проволока и есть индукционная катушка, то есть, это первичная обмотка:

Безопасность любого агрегата – это основа его эксплуатации и обслуживания. Поэтому рекомендуется провести изоляцию самодельного индукционного котла с внешней стороны, где закреплена катушка

Для выбора изоляционного материала обратите внимание на его электро- и гидроизоляционные характеристики. Это наиважнейшие показатели при выборе.
Устанавливать сам индукционный прибор можно на любом участке отопительного трубопровода

Он имеет компактные размеры, так что много места занимать не будет.
Крепление отопительного агрегата в систему отопления производится с помощью переходников и сварочного аппарата. То есть, вырезается участок трубы, вместо которой и устанавливается котел. Обратите внимание, что диаметр переходника должен совпадать с диаметров трубы отопления.
А вот подключение индукционного котла к сети переменного тока можно лишь через высокочастотный трансформатор. Включать же прибор можно лишь при заполненной отопительной системе. В противном случае пластиковая труба под действием высокой тепловой энергии просто расплавиться.

Сооруженный индукционный котел отопления своими руками – это отопительный прибор, который ничего не стоит. Правда, отметим, что у этого варианта есть несколько недостатков:

• Не очень презентабельный внешний вид.
• Невысокая эффективность.

Наша же задача показать, как можно сделать этот агрегат своими руками, какие средства на него необходимы, сколько времени все это занимает. Конечно, существуют модели более дорогие и эффективные.

К примеру, конструкция из двух металлических труб разного диаметра, вставленных друг в друга

Но в этой статье нам важно было показать устройство индукционного котла и принцип его работы. Поэтому в качестве примера была выбрана простейшая модель

Что мы хотели сказать этой статьей? Существует большая разновидность отопительных агрегатов, которые работают на разных видах топлива. И если перед вами стоит задача экономии энергоресурсов, то индукционный котел один из таких вариантов. Тем более есть возможность изготовить его своими руками.

Развенчание мифов

Порой в магазинах, продающих оборудование, осуществляющее индукционное отопление дома, можно услышать просто нереальные характеристики, присваивающиеся ему. И, к сожалению, не всегда такие свойства являются правдивыми. Существует несколько основных моментов, о которых следует знать правду:

Новизна принципа. Многие утверждают, что это инновационные технологии, которые построены на основе принципов физики. В реальности дело обстоит так: явление электромагнитной индукции было открыто Майклом Фарадеем еще в 1831 году. И уже с ХХ столетия индукционная система отопления вовсю использовалась в промышленности для того чтобы плавить сталь. Как видим, это не новая технология, а всего лишь известный принцип, нашедший применение в современности в бытовых целях.

Нагрев воды в индукционном котле

Экономичность. Частое утверждение – что индукционный нагреватель для отопления использует на 20-30% менее энергии, нежели другие электрические аналоги. В реальности же все так: любой прибор нагревания все 100 процентов энергии, которую он использует, превращает в тепловую – конечно если он не делает механическую работу. КПД может быть и меньшим. Здесь все зависит от того, как рассеивается тепло вокруг прибора отопления. Время, за которое носитель тепла нагреется до нужной температуры, прямым образом зависит от того, насколько эффективна работа нагревательного элемента. Поэтому высокие речи о революционной экономичности – это лишь уловки. Ведь закон сохранения энергии никто не отменял. Чтобы получить 1 кВт тепла, нужно потратить не менее 1 кВт электричества. Помимо этого, какая-то часть тепла будет тратиться просто так. Например, сама катушка греется, так как сопротивление проводника не нулевое.

Экономический эффект использования индукционного котла

• Долговечность. Еще одно частое утверждение – это то, что отопление индукционной плитой будет работать у вас не менее 25-ти лет, и что это наиболее долговечный вариант отопления электричеством. Механическое изнашивание котлов такого типа невозможно, так как у них нет подвижных элементов. Медная обмотка обладает большим запасом прочности, и если использовать ее при надлежащем охлаждении, то прослужит она долго. Сердечник в любом случае будет постепенно разрушаться – так как на него могут влиять агрессивные примеси, а постоянный нагрев-остывание не будет придавать прочности. Но заметим, что даже этот процесс – очень долгий. В схеме управления – несколько транзисторов. Именно они и будут определяющими срока эксплуатации всего оборудования без отказа. Обычно дается гарантия на 10 лет. Хотя известны случаи, когда оборудование работало и 30 лет. Вывод из этого всего следующий: индукционные нагреватели воды для отопления будут намного дольше работать, чем аналоги – ТЭНы.
• Незаменимые свойства. Многие говорят, что индукционные котлы сохраняют свои первоначальные характеристики в течение десятилетий из-за того, что здесь не появляется накипь. Первым делом, скажем, что влияние накипи немного преувеличивается. Слой извести не имеет высоких теплоизолирующих свойств, а в замкнутой системе много отложений не появится. Но этого нельзя сказать о сердечнике – здесь накипь – это частое явление. Так, отопление с помощью индукционной плиты действительно не подвержено накипи.
• Бесшумная работа. На самом деле, если изучить отзывы, то можно сказать, что любой электробойлер не будет шуметь при нагревании воды, так как здесь нет акустических колебаний. Шум может появиться только от насосов. Так что суждение верно.
• Компактность. Индукционное оборудование можно устанавливать в любом помещении. Это утверждение верно: данное устройство – это отрезок трубы, который не требует особого места.

Индукционный котел

Индукционный нагрев воды для отопления – безопасен. Если случится утечка носителя тепла, то электромагнитное поле не исчезнет автоматически. Сердечник продолжит нагреваться, если не прекратить электроснабжение, то корпус и крепление расплавятся через считанные секунды. Именно поэтому при установке следует предусмотреть автоматическое отключение индукционного котла в таких ситуациях.

Области применения

В промышленности индукционные нагреватели используются для выполнения следующих сложных процессов:

• сверхчистая плавка металлов (производится в канальных — бесконтактных индукционных печах);
• гибка стальных труб большого диаметра;
• выполнение поверхностной закалки стальных изделий (строительная арматура, детали передаточных механизмов станков и т.д.);
• термообработка мелких деталей сложной конфигурации;

В быту индукционные нагревательные устройства распространены также достаточно широко. Области их применения:

• бытовые автономные системы отопления (для дачи, квартиры, частного дома);
• индукционные варочные поверхности и плитки для кухни;
• тигельные печи малого объёма для бытовой плавки металла;
• ювелирное ремесло.

Поскольку основная тема статьи – индукционный обогреватель, то подробно остановимся на отопительном котле, в основу работы которого заложена идея индуктивного нагрева теплоносителя.

Особенности

Если вами создается индукционная печь своими руками, принцип работы и сборка которой изучается и производится по соответствующей схеме, вам стоит знать, что на скорость плавления в данном случае может повлиять один или несколько факторов, перечисленных далее:

— импульсная частота;

— гистерезисные потери;

— генераторная мощность;

— период выхода тепла наружу;

— потери, связанные с возникновением вихревых токов.

Если вами собирается печь индукционная своими руками, то при использовании ламп требуется помнить, что их мощность должна распределяться так, чтобы четырех штук было достаточно. При использовании выпрямителя получится сеть примерно в 220 В.

Принцип работы индукционного нагревателя для металла

Под индуктором подразумевается катушка, изготовленная из медной проволоки, которая провоцирует магнитное поле. С помощью генератора переменного тока формируется высокочастотный поток из базового потока бытовой электросети с частотой 50 Гц. Роль нагревателя играет металлический элемент, поглощающий тепло. При правильном соединении таких составляющих получается эффективный прибор, который может использоваться для нагрева жидкого вещества и обогрева помещения.

Принцип работы нагревателя.

Генератор направляет электрический ток с соответствующими параметрами на катушку (индуктор). Когда сквозь деталь проходит поток заряженных частиц, это вызывает формирование магнитного поля.

Индукционные нагреватели работают по принципу образования электропотоков в проводниках. Магнитное поле может менять направление электромагнитных волн. В случае взаимодействия с металлическими изделиями, оно моментально нагревает их без контакта с индуктором. Этому способствуют вихревые токи.

Самодельные индукционные котлы

Самая простая схема устройства, которую собирают, состоит из отрезка пластиковой трубы, в полость которую закладываются различные металлические элементы с целью создать сердечник. Это может быть тонкая нержавеющая проволока, скатанная шариками, нарубленная мелкими кусочками проволока – катанка диаметром 6—8 мм или даже сверло диаметром, соответствующим внутреннему размеру трубы. Снаружи к ней приклеиваются палочки из стеклотекстолита, а на них наматывается провод толщиной 1.5—1.7 мм в стеклоизоляции. Длина провода – порядка 11 м. Технологию изготовления можно изучить, просмотрев видео:

Затем самодельный индукционный нагреватель испытали, заполнив его водой и подключив к индукционной варочной панели заводского изготовления ORION мощностью 2 кВт вместо штатного индуктора. Результаты испытаний показаны на следующем видео:

Другие мастера рекомендуют в качестве источника принять сварочный инвертор небольшой мощности, подключив клеммы вторичной обмотки к выводам катушки. Если внимательно изучить проделанную автором работу, то напрашиваются выводы:

• Автор хорошо потрудился и его изделие, несомненно, работает.
• Никаких расчетов по толщине провода, числу и диаметру витков катушки не производилось. Параметры обмотки были приняты по аналогии с варочной панелью, соответственно, индукционный водонагреватель получится мощностью не выше 2 кВт.
• В лучшем случае самодельный агрегат сможет нагревать воду для двух радиаторов отопления по 1 кВт каждый, этого хватит на обогрев одной комнаты. В худшем случае нагрев будет слабым или вообще пропадет, ведь испытания проводились без протока теплоносителя.

Более точные выводы сделать трудно из-за недостатка информации о дальнейших испытаниях прибора. Другой способ, как самостоятельно организовать индукционный нагрев воды для отопления, показан на следующем видео:

Сваренный из нескольких металлических труб радиатор выполняет роль внешнего сердечника для вихревых токов, создаваемых катушкой той же индукционной варочной панели. Выводы следующие:

• Тепловая мощность получившегося отопителя не превышает электрической мощности панели.
• Количество и размер труб были выбраны случайно, но обеспечили достаточную поверхность для передачи тепла, возникающего от вихревых токов.
• Данная схема индукционного нагревателя оказалась успешной для конкретного случая, когда квартира окружена помещениями других отапливаемых квартир. Кроме того, автор не показывал работу установки в холодное время года с фиксацией температуры воздуха в комнатах.

В подтверждение сделанных выводов предлагается просмотреть видео, где автор пытался применить подобный нагреватель в условиях отдельно стоящего утепленного здания:

Это интересно: Куда обращаться если нет отопления и горячей воды: полезные советы

Выводы и рекомендации

Браться за самостоятельное изготовление устройства есть резон, если в хозяйстве уже имеется индукционная панель. Затраты на ее приобретение достаточно высоки и сопоставимы с ценой электродного нагревателя. Мощность некоторых таких моделей достигает 10 кВт, в то время как смастерить в домашних условиях установку с показателем выше 2,5 кВт под силу только мастеру с должным уровнем компетентности (как минимум, нужно уметь собирать схему частотного преобразователя). Также перед монтажом необходимо удостовериться в отсутствии щелей и прорех, через которые жидкость из теплогенератора может просочиться наружу: такой инцидент способен вызвать пожар.

Индукционный нагреватель простой конструкции, рассчитанный на обслуживание небольшой площади помещения, несложно смастерить без специальной подготовки. Более мощные и эффективные варианты, например, со сварочным аппаратом или двумя платами, требуют от сборщика компетенций в области радиоэлектроники. Особенности строения этих установок обусловливают необходимость приобретения дополнительных средств контроля для обеспечения безопасности.

Заключение

Индукционный водонагреватель может работать от однофазного, а также трехфазного электропитания. Кроме того, вы сможете позволить себе роскошь: постоянную подачу горячей воды в любое время в течение дня.

Кроме того, это выгодное устройство, так как имеет интегрированную систему. В этом проточном водонагревателе первый литр воды нагревается до 40С в течение нескольких минут. Технически несложное оборудование, разработанное своими руками. Подогреватель воды от индукции не только даст вам хороший контроль температуры, но также позволит регулировать мощность, которую он потребляет.
