Однофазный индукционный котел отопления для частного дома

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

Еще один вариант индукционного котла

Существует еще один вариант создания индукционного котла своими руками. Такие индуктивные котлы отопления, конечно, обойдутся немного дороже, однако эффективность их работы будет выше.

Сделать такой котел будет немного сложнее, чем предыдущий вариант. Вам понадобятся навыки работы со сварочным аппаратом, наличие трехфазного инвертора, который бы желательно крепился стационарно, а также – некоторых инструментов.

Самодельный индукционный котел

Отметим, что конструкция данного варианта индукционного котла будет состоять из двух труб, которые будут вварены друг в друга. Если смотреть со стороны торца, то такая конструкция напомнит вам бублик. Одновременно устройство будет и сердечником, который будет создавать электромагнитное поле, и нагревательным элементом.

Медная обмотка наматывается прямо на корпус котла. Благодаря этому будет достигнута повышенная производительность, сохранятся относительно небольшие размеры и вес устройства. Чтобы подводить и отводить носитель тепла, в индуктор ввариваются специальные патрубки.

Когда вы собираете такие индукционные котлы для отопления дома, следует учитывать несколько рекомендаций и требований к монтажу:

  • Такое устройство, как индукционный котел, можно монтировать только в закрытые системы отопления, которые оснащены насосом циркуляции.
  • Прибор может быть монтирован также в такие системы, которые используют пластиковые трубы.
  • Между системой индукционного отопления и стенами (или же предметами мебели, бытовой техники) должно быть не менее, чем 30 сантиметров свободного места. А от потолка и пола такие устройства размещают на расстоянии 80 сантиметров.

Конечно же, над таким вариантом котла вам придется поработать несколько больше и сложнее, однако эффект, который будет достигнут в дальнейшем, вас порадует. Такой индукционный котел, как показывают отзывы, является действительно производительным устройством, которое способно не только обеспечить вам качественное отопление жилья, но и еще прослужит вам не меньше 25-ти лет без обслуживания.

Самодельный индукционный котел, подключенный к системе отопления

Использование индукционных котлов отопления предоставляет пользователям массу преимуществ. Среди них следует отметить несколько:

  • Прежде всего, это возможность работать с переменным и постоянным током.
  • В таком устройстве просто-напросто нет таких нагревательных элементов, которые будут изнашиваться.
  • Конструкция прибора предельно проста.
  • Не требуется для установки брать отдельное помещение. Все индукционные котлы относятся к 2-му классу, согласно пожарной безопасности.
  • Коэффициент полезного действия как самодельных, так и фабричных индукционных котлов, составляет практически 100% (обычно 98-99%). Если сравнивать с традиционными отопительными системами – это просто отличный результат.
  • Можно использовать несколько типов носителей тепла, при этом индукционный котел не потерпит никакого вреда. Так, можно применять не только воду, но и работать с маслом и антифризом.
  • Сделать индукционный котел самостоятельно не составит большого труда для вас, а по стоимости это получится очень дешево.

Таким образом, современные индукционные котлы – это устройства, которые относятся к технике нового поколения. Это не только практичные приборы, но и мощные, экономичные. Они способны обогреть не только обычный дачный дом, но и производственное помещение большой площади. При всем при этом – вы не тратитесь на сложный монтаж и обслуживание таких устройств.

Особенности эксплуатации

Особых требований при обслуживании котлов нет. Достаточно смотреть за уровнем жидкости в системе, при необходимости пополняя (водой либо антифризом). Кроме того, контролируют показатель давления в системе благодаря встроенному термометру.

Однако, учитывая оснащенность приборов современной автоматикой, работа агрегатов проходит в автоматическом режиме, практически без вмешательства человека.

В случае, если наблюдаются не характерные для оборудования звуки, слышится потрескивание из прибора либо появляется неприятный запах, рекомендуется обращаться к специалистам, предварительно обесточив аппарат.

Преимущества индукционных котлов отопления

Котлы не требуют специального помещения для установки и монтажа дымохода

  • Работает и от сети переменного, и от сети постоянного тока. Допускаются низкие показатели напряжения;
  • Нагревательные элементы, которые часто выходят из строя и требуют замены, в этом виде котлов отсутствуют;
  • Вероятность утечек минимизируется за счет общей конструкции котла. Она сварена герметично и надежно;
  • В котлах этого типа полностью отсутствует накипь;
  • Высокая категория пожарной безопасности, а также электрической безопасности. Не нужно устанавливать котел в специально помещение, не требует установления дымохода;
  • КПД 100% и с годами данный показатель не снижается;
  • Гарантия от производителей на сердечник составляет четверть века;
  • Теплоносителем может быть не только вода, а также масла, антифриз. Требования к качеству теплоносителя достаточно мягкие. Менять теплоноситель надо не чаще одного раза в десять лет;
  • Простой самостоятельный монтаж котла;

Снижение КПД электрокотла

Еще один аргумент при сравнении – индукционный котел в период эксплуатации не теряет своей первоначальной мощности. А вот у тэна из-за образования накипи, это происходит в порядке вещей.

Даже иногда приводятся расчеты, согласно которым, в течение всего одного года, мощность тэнового уменьшается на 15-20%. А значит, снижается и его КПД.

Давайте разберем это поподробнее.

Практически у любого электрического котла КПД превышает 98%. И даже котлы, работающие на токах сверхвысоких частот от 25кГц и выше, что могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!

Что касается отложений на элементе ТЭНа, то они действительно присутствуют.


В системах водоснабжения в бойлерах прямого нагрева, на рабочий элемент осаждается некая ”накипь”. Она на самом деле постепенно препятствует быстрому прогреву воды.

А что происходит там, где нет постоянной подпитки примесей? На ТЭНе может осесть небольшой слой отложений, однако:

этот слой не достаточно толстый

он никоим образом не препятствует передаче тепла

Для примера, пусть на чистой поверхности греющего элемента, теплообмен условно происходит при t=60 градусов. Как только эта поверхность загрязнится отложениями, теплообмен никуда не исчезнет, а начнет происходить при больших градусах, допустим 75-80С.

А соответственно, свое изначальное КПД, котел никоим образом не теряет.

То есть фактически, и на чистом элементе нагрева и на грязном, происходит передача одинакового количества энергии, только при других температурах.

Что из себя представляют электрические индукционные котлы отопления

Для чего нужны и как применяются

Индукционные электрокотлы преобразовывают электрическую энергию в тепловую, еще с начала 80-х годов их начали использовать в промышленных целях. Относительно недавно их стали пропагандировать как экономичные и компактные котлоагрегаты для индивидуальных систем отопления в частных домах, что не совсем так.

КПД практически всех современных электрокотлов более 99%, не зависимо от их вида, что подразумевает практически одинаковую эффективность преобразования электроэнергии в тепло. Кроме того, автоматика, действительно позволяющая сэкономить за счет грамотного управления мощностью, в индукционных котлах не является выдающейся и уступает ТЭНовым, а иногда и электродным.

На практике преимущества в виде компактных размеров, большей надежности, более высокой скорости нагрева теплоносителя и более простого обслуживания несущественны для бытового использования и оправданы лишь в промышленной сфере, где необходимы котельные установки больших мощностей или того требуют определенные технологические процессы.

Устройство и принцип работы

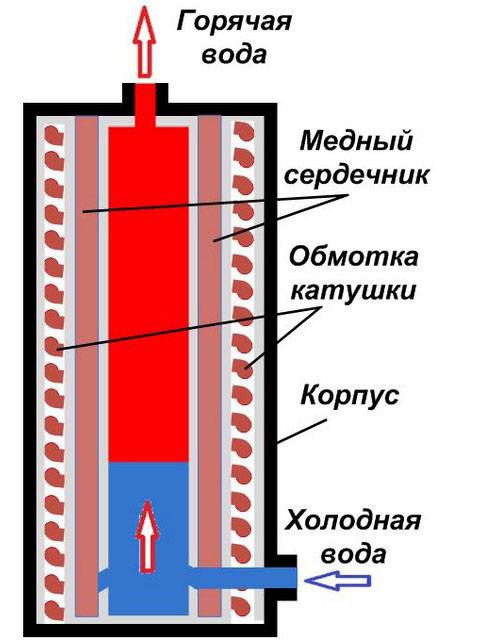

В компактный металлический корпус помещена индукционная катушка, внутри которой находится сердечник из ферромагнетика (металлическая труба). С одной стороны в сердечник подается холодная вода (обратка), с другой стороны, обычно сверху, находится подача котла.

Принцип действия индукционных электрокотлов.

Поэтапно принцип работы электроиндукционного котла отопления выглядит так:

  1. На индукционную катушку подается переменный ток (220 В или 380 В в зависимости от мощности котла), вследствие чего вокруг катушки образовывается магнитное поле.
  2. Магнитное поле воздействует на сердечник посредством вихревых токов Фуко и разогревает сердечник до определенной температуры (в зависимости от подаваемого напряжения)
  3. Разогретый сердечник отдает тепло протекающему по нему теплоносителю.

Существующие типы

Всего существует два типа индукционных электрокотлов: стандартные индукционные (SAV) и вихревые (ВИН). Принцип действия первых описан выше, все они идут с маркировкой SAV.

Вихревые индукционные котлы (ВИН) более современные, в них используется инвертор, преобразовывающий стандартную частоту переменного тока 50 Гц в сверхчастоты от 25 кГц и выше. Помимо сердечника теплоноситель омывает и ферромагнитный корпус (который также нагревается), что существенно увеличивает скорость нагрева и позволяет уменьшить размеры котлоагрегата с сохранением прежней мощности. За счет более сложной конструкции и более дорогого металла корпуса, вихревые котлоагрегаты в 1,5-2 раза дороже.

Выбираем лучший индукционный электрический котел

Среди электрического водогрейного отопительного оборудования, особое место, занимает индукционный электрический котел. Принцип работы, основан на возникновении токов Фуко. Сфера эксплуатации, ограничена бытовыми и промышленными системами закрытого типа.

Устройство индукционного электрокотла

Устройство индукционного (инверторного) электрокотла, состоит из нескольких важных узлов, отвечающих за возбуждение электромагнитного поля и передачи тепла. Конструктивно, отопитель состоит из следующих элементов:

Первичная и вторичная обмотка – электричество подается на первичную внутреннюю обмотку. Создаются вихревые потоки (токи Фуко), посредством которых, осуществляется воздействие на вторичную наружную обмотку.

Такое устройство обеспечивает максимальное КПД, равное 99%. Индукционный электрокотёл имеет следующие преимущества:

Использование инверторной технологии, дает необходимую интенсивность нагрева теплоносителя, предотвращая его перегрев и закипание. При этом, требуется создать условия для постоянной циркуляции жидкости внутри нагревающего элемента.

Электрическая схема высокочастотного инвертора индукционного котла отопления, настолько простая, что некоторые потребители, изготавливают ее своими руками. Самодельный котел, уступает заводскому в надежности и экономичности, но пользуется популярностью, благодаря минимальным затратам на его изготовление.

Чем отличаются индукционные котлы от ТЭНовых

Главное отличие индукционного котла от электрического ТЭНового, заключается в различном принципе нагрева теплоносителя:

ТЭНовый котел – для нагрева, используется трубчатый нагреватель, со спиралью внутри, разогреваемой в результате замыкания электрической цепи. Сверху, нагревательный элемент заключен в оболочку из керамики или нержавеющей стали.

Для нагрева теплоносителя, вырабатываемое тепло проходит через несколько стадий. Сначала разогревается спираль. Тепло передается нагревающей поверхности и только затем теплоносителю. При этом, наблюдаются большие теплопотери.

Бытовые индукционные электрокотлы для отопления частных домов, по сравнению с ТЭНовыми отопителями, имеют еще несколько преимуществ. Вихревые потоки приводят к тому, что сердечник постоянно вибрирует, что делает невозможным появление кальциевых отложений (являющихся главной причиной выхода из строя ТЭНовых котлов).

Выбор электрокотла индукционного типа

Электрические котлы индукционного нагрева, представлены в широком ассортименте. При подборе подходящей модели, учитывают рабочие характеристики:

Потребляемая мощность – котлы с производительностью до 6-8 кВт, подключаются к двухфазной бытовой сети. Установка котлов большей производительности, требует выделения трехфазной сети, 380В.

Перед покупкой понравившегося электрокотла, было бы неплохо прочитать полное описание, особенности эксплуатации, допускаемый тип теплоносителя, срок службы, гарантийные обязательства производителя и т. д. Рабочие параметры, указанные в инструкции по эксплуатации, существенно облегчат выбор котла.

ВИН – модель является аббревиатурой, обозначающей Вихревой Индукционный Нагреватель. Изготавливается компанией «Альтернативная энергия», расположенной в городе Ижевске. Популярность котлов ВИН, постоянно растет, что сделало возможным выход продукции на зарубежные рынки отопительного оборудования.

Индукционные котлы TECO-HOUSE, отличаются уникальной системой управления, высокой теплоэффективностью и безопасностью. Продукция изготовлена по стандартам, действующим в странах ЕС и РФ.

Цены на электрические индукционные котлы для отопления частных домов и производственных помещений, во многом зависят от производительности и компании производителя. Так, моноблок на 18 кВт, обойдется в пределах 70 тыс. руб. Промышленное котельное оборудование, мощностью 250-500 кВт, будет стоить, начиная от 500 тыс. руб. и выше.

Особенности эксплуатации индукционных электрокотлов

Цены на индукционные электрические котлы, превышают себестоимость ТЭНовых теплогенераторов на 30-40%. Чтобы не сделать необдуманных материальных затрат на приобретение котла, следует предварительно изучить особенности работы и эксплуатации выбираемой модели.

Универсальность – котел работает с любым типом теплоносителя, без снижения теплоэффективности и КПД.

Экономичные индукционные котлы, используются в бытовом и промышленном отоплении. Имеют большой рабочий ресурс, соответствуют требованиям электробезопасности. Согласно ПУЭ, подключение и запуск, должен выполнять исключительно квалифицированный электрик, имеющий соответствующий допуск.

Основные правила безопасной организации индукционного отопления

Разные требования к эксплуатации котлов с индукцией и обычных агрегатов обусловлены их отличиями.

  1. Котел нужно подключать через выделенный кабель, соединенный непосредственно с электрощитком. К этой линии нельзя подключать другие приборы.
  2. При установке электрокотла с индукцией нужно обезопасить электросети в доме и исключить риск возгорания проводки. Для этого характеристики кабеля должны превышать суммарную мощность всех электроприборов в доме на 20%.
  3. Индукционные котлы можно монтировать только в системы теплоснабжения с замкнутым контуром. Чтобы улучшить циркуляцию жидкости устанавливают дополнительный насос.
  4. Если теплоноситель перегреется, в системе возникнет избыточное давление. Для его компенсации устанавливают расширительный бак. Внутренняя температура в индукционном котле может доходить до значения в 110°С.
  5. Для безопасного использования электрокотла с индукцией необходимо установить на него датчики давления и температуры. Если возникнет опасность перегрева теплоносителя и последующего нарушения герметичного контура системы отопления, блок управления котла на основе показателей датчиков отключит отопительный прибор.
  6. Чтобы в процессе использования трубы отопления не провисли и не деформировались, температуру теплоносителя выставляют не выше допустимых значений, которые должны быть предварительно рассчитаны перед монтажом системы.
  7. Для системы отопления в доме необходимо резервное питание. Для этого устанавливают аварийный генератор.

Какой индукционный котел лучше выбрать

Производители предлагают два типа индукционных котлов — однофазные м трехфазные. Многие модели котлов выпускаются с пультами управления. Выбор индукционного котла делается из расчета мощности 60 ватт на 1 кв. м отапливаемой площади. Если дом не предназначен для постоянного проживания, то указанную норму мощности можно уменьшить до 50 ватт. При площади дома 120 кв.м в этом случае следует устанавливать индукционный котел мощностью 60 кВт.

По отзывам потребителей, главным недостатком индукционных котлов является их высокая цена — такие котлы намного дороже ТЭНовых. Но в данном случае высокая стоимость такого оборудования оправдана: индукционные котлы служат дольше ТЭНовых, которые образуют накипь и резко теряют в теплоотдаче.

Эффективность индукционного котла и расход электроэнергии позволяют считать его энергосберегающим оборудованием. Вместе с преимуществами индукционных котлов потребители отмечают необходимость утепления жилья — только в этом случае можно рассчитывать на высокую эффективность работы оборудования.


На фото мой выбор — индукционный котел ЭПО Эван 9,45 кВт

Конструкция котлов

Котлы этой разновидности имеют очень сложное строение. Конструкция представляет собой многослойный механизм.

  1. Первым слоем в нем является наружный корпус, который изготавливается из металла.
  2. Второй слой – это изоляция, сделанная в два слоя (теплоизоляция и электрическая изоляция).
  3. Третий элемент такого котла – сердечник. Он состоит из двух стенок. Представляет собой ферримагнитные стальные трубы (две штуки) с толщиной стенок 10 мм. Эти трубы имеют разный диаметр и вставляются друг в друга. Внутреннюю трубу окружает обмотка, эта труба несет на себе функцию сердечника, а внешняя труба является нагревательным элементом.

Как сделать индукционное отопление частного дома своими руками

Индукционный котел можно сделать самостоятельно. Рассмотрим два варианта изготовления такого агрегата.

Индукционный котел из сварочного инвертора и пластиковых труб

Для производства котла понадобятся:

  1. высокочастотный сварочный инвертор с плавной регулировкой тока мощностью 15 ампер;
  2. катанка из нержавейки или отрезки проволоки стальной длиной 50 и диаметром 7 мм для нагревательного элемента;
  3. пластиковая труба толстостенная, внутренний диаметр немного меньше 50 мм;
  4. медная проволока для обмотки.

К корпусу из трубы крепятся патрубки поступления холодного и выхода нагретого теплоносителя. Внутреннее пространство заполняется отрезками проволоки и закрывается с двух сторон сеткой из металла. Индукционную катушку нужно сделать, намотав на пластиковую трубу эмалированный провод из меди (примерно 90 витков). Самодельное индукционное устройство подключается к сети на место вырезанного участка трубы.

Индукционный котел из сварочного аппарата

Для изготовления котла понадобятся:

  1. сварочный аппарат;
  2. трехфазный трансформатор.

Более подробно о производстве и подключении индукционного котла смотрите на видео в конце страницы.

Несколько советов по монтажу

  • Устанавливать изготовленные устройства нужно на безопасном расстоянии от стен и других приборов (не менее 30 см), от пола и потолка (не менее 80 см);
  • Группу безопасности (воздушный предохранительный клапан, манометр) лучше разместить у выходного патрубка;
  • Индукционный котел следует обязательно заземлить.


Схема подключения индукционного котла к системе отопления

Установка индукционного котла и системы управления к нему

Установка таких котлов возможна только в закрытую систему отопления. Это требует наличия расширительного бачка-экспанзомата и насоса для принудительной циркуляции теплоносителя.

Согласно инструкции, индукционный котел выставляется строго вертикально. После этого, к нижнему патрубку ввода подключается обратная труба контура отопления. Выходной патрубок расположен в верхней части устройства (сбоку или сверху). На него закольцовывается подающий трубопровод.

Вес монтируемого котла достаточно серьезный, поэтому креплениям нужно уделить самое особое внимание. Они должны быть очень надежными с учетом того, что при работе котла его вес значительно увеличится за счет поступающего внутрь теплоносителя

Боковое расстояние от котла до окружающих предметов и стен – 300 мм. Расстояние до пола и потолка – 800 мм и не меньше. Важным и обязательным условием при монтаже таких котлов является их заземление. С ним возможно использовать, как металлические, так и металлопластиковые трубы.

Рядом с выводным патрубком встраивается группа приборов безопасности: подрывной клапан, манометр, воздухоотводчик. Расширительный бачок устанавливается на удобном участке обратной трубы системы. Запорная арматура главным образом монтируется уже после группы безопасности.

Монтаж всей системы управления, а также самого котла нужно производить в соответствии с существующими правилами и нормами ПУЭ, схемами и условиями, содержащимися в имеющемся в комплекте техническом паспорте.

Схема подключения индукционного котла к системе отопления

Индукционный котел отопления своими руками

В бытовых условиях нагреватель можно изготовить из сварочного инвертора или трансформатора.

Котел из сварочного инвертора

Прежде чем приступить непосредственно к сборке необходимо запастись следующими материалами:

  • Нержавеющей проволокой диаметром 5-7 мм;
  • Отрезком пластиковой термостойкой трубы, длиной приблизительно 500 мм, наружным диаметром не более 50 мм и толщиной стенки не менее 5 мм;
  • Просечной или плетеной сеткой из нержавеющей стали с окном не более 4х4 мм. Размер сетки должен полностью перекрывать поперечное сечение пластиковой трубы и обеспечивать возможность надежного крепления;
  • Эмалированной медной проволокой диаметром 1,2-1,5 мм. Для намотки катушки понадобится приблизительно 5м;
  • Двумя переходниками для соединения котла с отопительной магистралью;
  • Сварочным инвертором, позволяющим осуществлять плавную регулировку силы тока.

После того как все необходимые комплектующие подготовлены, можно приступать к работе по сборке индукционного котла. Сборка состоит из нескольких этапов:

1. Нержавеющая проволока нарезается на отрезки длиной 5-6 см в количестве, необходимом для полного заполнения трубы.

2. Одна сторона трубы закрывается сеткой, после чего производится засыпка отрезков проволоки и заделка второй стороны. Внутренняя полость трубы заполняется полностью, а наличие с обоих сторон ограждающей сетки предотвращает попадание кусочков проволоки в трубопроводы отопительной системы.

3. На заполненную трубу наматывается 90-100 витков медной проволоки. В процессе намотки необходимо обеспечить равномерность и одинаковое расстояние между витками. Вся катушка должна быть равноудалена от обоих торцов трубы.

4. На торцы трубы герметично устанавливаются переходники, и производится врезка в существующую отопительную магистраль.

5. Оба вывода катушки подсоединяются к сварочному инвертору.

6. Смонтированный таким образом отопительный контур заполняется теплоносителем, после чего система готова к работе.

Категорически запрещается подключение прибора к электросети до полного заполнения системы теплоносителем.

7. С помощью инвертора выполняется установка необходимого температурного режима.

Такая конструкция индукционного прибора своими руками может эффективно обогревать площадь 50–60 м2. Если же отапливаемая площадь больше, либо требуется дополнительная мощность для автономного горячего водоснабжения, существует второй вариант.

Индукционный котел с использованием трансформатора

При использовании трансформатора, роль нагревательного элемента играет корпус прибора, внутри которого циркулирует теплоноситель. Для изготовления агрегата, помимо навыков сварщика, потребуются:

  • Две металлических трубы помещенных одна в другую таким образом, чтобы между ними образовалась полость.
  • Два плоских кольца для заделки торцов;
  • Сварочный инвертор;
  • Трансформатор трехфазный;
  • Металлические трубы для входного и выходного патрубков.

1. На некотором расстоянии от торцов в полый цилиндр ввариваются патрубки, обеспечивающие циркуляцию теплоносителя.

2. Путем наматывания медной проволоки на корпус формируется первичная обмотка;

3. Для замедления остывания и уменьшения рассеивания тепловой энергии, изделие помещают в специальный корпус, а образовавшуюся полость заполняют жаростойким теплоизоляционным материалом.

Обеспечение безопасности

Для предотвращения несчастных случаев, при монтаже самодельных индукционных котлов предназначенные для отопления частного дома необходимо придерживаться нескольких правил:

  • При подключении изделия к системе отопления, расстояние от стены должно быть не менее 30 см, а от пола и потолка не менее 80 см;
  • Устанавливать приборы можно исключительно в замкнутые контуры с принудительной циркуляцией теплоносителя;
  • На выходной патрубок следует установить манометр и предохранительный клапан.

Использование явления электромагнитной индукции при изготовлении отопительных котлов позволяет существенно уменьшить габариты изделий, обеспечить высокую производительность и длительный срок службы оборудования.

Обзор индукционных котлов от производителя

Российский рынок не переполнен подобной продукцией, поэтому цена на зарубежные аналоги непомерно высока. Тем не менее, отечественные компании заслуживают внимания. Это:

  1. Миратрон. Диапазон котлов по мощности – от 6 до 30 кВт.
  2. НПК Экспро. Технологии позволяют управлять моделями через интернет.
  3. «Альтернативная энергия». Мощность распределена на электрическую и тепловую, что позволяет работать системе сбалансировано.

Конечно, ассортимент этим не ограничивается – множество моделей представлены сетевыми компаниями, работающими напрямую с производителем.

Обеспечение теплом собственного дома – первостепенная задача владельцев ещё до начала строительства. Следует заранее подготовить будущий проект отопления и затем выбрать установку, удовлетворяющую этим расходам. Если в качестве системы выбран котёл электрический отопительный индукционный, то в будущем у хозяев не возникнет проблем с комфортом проживания – приведённые выше достоинства это подтверждают.

https://youtube.com/watch?v=zuGOp0imXec

Андрей Левченко

Автор публикаций на 1Drevo.ru с темами: Окна для мансарды | Забор из оцилиндровки | Сруб пятистенок | Ремонт дома из оцилиндровки | Производство оцилиндровки | Планировка дома | Дача из оцилиндровки | Индукционный электрокотел | Солнечные батареи | Канадский сруб | Срубовая баня | Утепление стен | Коттедж – клееный брус и др.

Устройство и принцип действия

Основной элемент индукционного котла – трансформатор с тороидальной обмоткой. Само устройство такого котла состоит из таких элементов:

  • Корпус агрегата, который изготовлен из металла.
  • Слой электрозащиты и теплоизоляции.
  • Сердечник, представляющий собой ферримагнитные трубки.

Обмотка сердечника выступает в роли первичной обмотки, а вторичной является корпус котла. В комплекте также идут:

  • Автоматические выключатели.
  • Температурный датчик, который встраивается в корпус котла.
  • Электронный терморегулятор.

В роли теплоносителя в такой системе может выступать не только обычная вода и антифриз, но и масло.

Принцип действия

В названии индукционный электрокотел, заложен принцип его действия – электромагнитная индукция. При подаче напряжения происходят следующие процессы:

  • Создается электромагнитное поле.
  • Сердечник нагревается до температуры 750 °C.
  • Теплоноситель поступает через специальные патрубки и, проходя через сердечник, нагревается, передавая затем тепло радиаторам отопления дома.

Такой способ нагрева позволяет нагреть большой объем теплоносителя за короткий отрезок времени. При этом создающиеся конвекционные потоки позволяют обходиться без циркуляционного насоса.

Вывод

Очевидные преимущества индукционного отопления перед другими видами отопительных систем отсутствуют, учитывая его высокую цену.

Но если рисовать портрет его идеального потребителя, то это будет обладатель дачной усадьбы, расположенной в негазифицированной местности, которому нужна дистанционно регулируемая система отопления для нечастого и умеренного использования.

И есть возможность установить индукционный котёл в подвале, дабы он не слишком «фонил» вредными полями в сторону жильцов, но, напротив, отпугивал мышей, кротов и крыс. Долговечность и отсутствие в периодическом техобслуживании действительно будет плюсом для такого потребителя и оправдает все затраты в длительной перспективе.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
