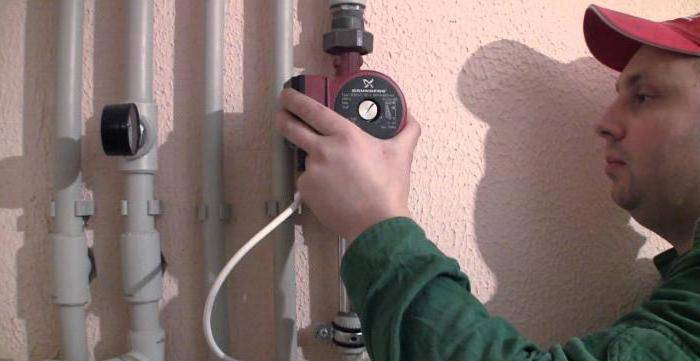

Установка насоса на отопление своими руками

Куда ставить насос в системе отопления на подачу или обратку в частном доме

Монтажники отопительных систем предпочитают устанавливать насосные агрегаты на обратном трубопроводе перед котлом. Это объясняется физическими свойствами воды: в этом месте теплоноситель имеет меньшую температуру и большую плотность. В таких условиях обеспечивается наиболее эффективная и долговечная работа насоса. Однако разница температур между подачей и обраткой в автономных отопительных системах не превышает 20 °C, и плотность теплоносителя при этом практически одинаковая. Исходя из этого, для газового или электрического котла нет принципиальной разницы, куда ставить насос.

Совершенно иная ситуация складывается при использовании котлоагрегатов, работающих на твёрдом топливе. В этом случае предпочтителен монтаж насосного оборудования на возвратной линии. Это продиктовано обеспечением безопасности. В отличие от газового или электрического, твердотопливный котел невозможно остановить одномоментно. В случае неисправности автоматики, регулятора тяги, вентилятора или дымососа возможен перегрев и вскипание теплоносителя. Если насосный узел установлен на подаче, попадание в него пара нарушит циркуляцию воды, что ещё больше усугубит ситуацию. Когда насос установлен на обратке, теплоноситель будет стабильно вливаться в котёл, постепенно охлаждая его. Риск возникновения аварии в таком случае намного меньше.

Монтаж дополнительного оборудования и его подключение

Обычно радиаторные системы закрытого или открытого типа с одним котлом оснащаются одним циркуляционным насосом. Более сложные схемы нуждаются в дополнительных аппаратах по перекачке воды.

Речь идет о таких случаях:

• Частный дом отапливается больше, чем одной котельной установкой.
• Обвязка котла не имеет буферной емкости.
• В состав отопительного контура входит несколько ответвлений для обслуживания различных приборов – батарей, теплых полов, бойлера косвенного нагрева и пр.
• Если применяется гидравлический разделитель.
• Организовывается подача воды для теплых полов.

Отдельного упоминания заслуживают схемы отопления повышенной сложности с несколькими контурами: они обычно применяются в больших коттеджах на 2-4 этажа. В этом случае может понадобиться от 3 до 8 насосов для подачи теплоносителя на каждый этаж, и к разным отопительным приборам. Схема отопления с двумя насосами используется в тех случаях, когда в доме имеется два водяных пола. В некоторых случаях подключение насоса в систему отопления частного дома не требуется вовсе, т.к. большая часть электрических и газовых котлов настенного типа имеют собственные перекачивающие аппараты.

Типы циркуляционных насосов

Теплоноситель в трубах и радиаторах отопления должен циркулировать без остановки, но добиться такого эффекта можно только с помощью циркуляционного насоса. Насос для отопления в частном доме – это агрегат, основные элемент которого – ротор и вал с лопастным колесом. Вал приводится в движение за счет тяги электродвигателя, и благодаря гребущим лопастям в трубах создается необходимое давление.

Насосы отопления в системе частного дома могут использоваться двух типов – сухие и мокрые. Каждый из них имеет индивидуальные особенности, поэтому рассмотрим их подробнее.

Мокрые циркуляционные насосы

Мокрый циркуляционный насос в системе отопления частного дома

Мокрыми они названы потому, что ротор и лопастное колесо устройства находятся непосредственно в теплоносителе. «Мокрые» насосы имеют конструктивную особенность: двигатель агрегата герметично изолирован от ротора металлическим стаканом, чего нет в насосах сухого вида.

Мокрый циркуляционный насос отличается целым рядом преимуществ:

• создает невысокий уровень шума;
• прост в эксплуатации (не требует частого обслуживания);
• легко настраивается;
• имеет компактные размеры;
• низкое энергопотребление.

Правда, вышеперечисленные преимущества не обошлись и без недостатков, главный из которых – невысокий КПД. Эта негативная особенность объясняется невозможностью полностью герметизировать стакан, который отделяет двигатель и теплоноситель.

Тем не менее, насосы «погруженного» (не путать с «погружными» типа Гном) считаются наиболее предпочтительными при монтаже отопительной системы в небольшом коттедже или частном доме.

Сухие циркуляционные насосы

Циркуляционный насос сухого типа

В отличие от вышеописанных моделей, в «сухих» агрегатах ротор никак не контактирует с теплоносителем. В этом типе агрегатов рабочий вал изолирован от электродвигателя с помощью специальных хорошо отполированных металлических колец. Изоляция рабочих частей позволила добиться высокого КПД:

• для «мокрого» это значение не превышает 50%;
• для насоса сухого типа оно равно 80%. Но из-за высокого уровня шума «сухие» модели рекомендуется устанавливать в отдельных, технических помещениях вдали от жилых комнат.

«Сухие» циркуляционные насосы могут быть двух типов – горизонтальные и вертикальные. В первом случае двигатель агрегата находится в горизонтальном положении, при этом всасывающая трубка находится с торца, а нагнетающая – смонтирована радиально на корпусе. В вертикальных моделях электродвигатель находится в вертикальном положении, при этом всасывающая и нагнетающая трубка находятся на одной линии и имеют одинаковый диаметр.

Как подключить к электросети

При использовании описанного выше способа монтажа циркуляционного насоса его вал будет расположен в горизонтальном положении. В этом случае в нем не будет скапливаться воздух, препятствующий смазке подшипников. Помимо всего прочего, при установке прибора обязательно следует проследить за тем, чтобы клеммная коробка располагалась сверху.

Подключают электронасос к электросети соблюдением всех положенных правил безопасности. Кабель питания обязательно должен быть снабжен штекером или выключателем. Минимальное расстояние между осями контактов – 3 мм. Сечение кабеля – не менее 0.75 мм. Разумеется, подключаться насос должен к розетке с заземлением.

Куда правильно ставить насос в системе отопления в квартире

Способ монтажа насосного агрегата в автономных системах обогрева определяется индивидуально, исходя из особенностей компоновки. В общем случае не существует принципиальной разницы, на какой линии его устанавливать. Главное, чтобы агрегат был правильно подключен и располагался в месте, доступном для обслуживания.

Установка нагнетателя должна быть выполнена в соответствии с направлением движения жидкости. Для этого на металлическом корпусе нанесена стрелка, показывающая в какую сторону будет двигаться теплоноситель. Эта метка позволяет правильно сориентировать оборудование при монтаже. Кроме того, насосный агрегат устанавливают совместно с байпасом — обводной линией, предназначенной для перетекания теплоносителя в случае поломки нагнетателя.

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

1. Сечение труб, к которым будет подключаться циркуляционный насос.
2. Габариты места, отведённого для установки перекачивающего агрегата.
3. Максимальную температуру теплоносителя.
4. Мощность и пропускную способность теплогенератора.
5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье. Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты.  Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

• напор, который покрывает потери гидравлики в контуре;
• производительность – объем воды или подача за определенный временной интервал;
• рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
• мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

Типы циркуляционных насосов и их устройство

Корпус любого циркуляционного насоса для отопления выполняется из нержавеющего металла или сплава. Корпус может быть стальным, чугунным, алюминиевым, латунным или бронзовым. Внутри корпуса находится стальной или керамический ротор, на вал которого насажено лопастное колесо-крыльчатка. Оборудование работает от однофазного или трехфазного электродвигателя. В зависимости от того, контактирует ротор с водой или нет, насосы принято делить на «мокрые» и «сухие».

Насосы с «мокрым» ротором

«Мокрый»циркуляционный насос характеризуется тем, что его крыльчатка с ротором взаимодействуют с теплоносителем (горячей водой). При этом вода осуществляет смазку и охлаждение движущихся деталей прибора. Ротор и статор циркуляционного насоса данного типа разделяют стенки металлического стакана. В результате такое конструктивное решение обеспечивает герметичное расположение статора электромотора, находящегося под напряжением.

Насосное оборудование «мокрого» типа можно эксплуатировать в течение длительного времени без всякого обслуживания. Ремонт данных изделий, как и настройка,  не отличается особой сложностью. Приборы компактны, легки, энергоэкономичны, бесшумны, что позволяет монтировать их непосредственно в доме. В конструкции циркуляционных насосов с мокрым ротором предусмотрено наличие резьбовых или фланцевых соединений, облегчающих монтаж изделий в систему отопления дома.

Так выглядит модель циркуляционного насоса для системы водяного отопления частного дома или дачи. Ротор насоса контактирует с теплоносителем

Установка насоса в систему отопления производится таким образом, чтобы ось его вала обязательно располагалась в строго горизонтальной плоскости. Именно такое расположение позволит теплоносителю непрерывно обмывать подшипники, обеспечивая при этом их смазку. При игнорировании данного требования вероятна поломка насоса из-за повышенного износа подвижных деталей вследствие дефицита смазывающего вещества.

Одна из возможных схем подключения циркуляционного насоса «мокрого» типа к системе отопления загородного дома с принудительной циркуляцией теплоносителя

Главный недостаток «мокрых» насосов кроется в низком значении КПД, составляющем всего 50%. Этот факт надо учитывать при выборе, так как данное оборудование имеет смысл устанавливать лишь в системах водяного отопления, имеющих небольшую протяженность трубопровода. Подобные модели рекомендуется использовать для обеспечения принудительной циркуляции теплоносителя в системе отопления небольшого частного дома.

Насосы с «сухим» ротором

Конструкция «сухого» циркуляционного насоса спроектирована таким образом, что ротор прибора не вступает в контакт с водой, циркулирующей по трубам. Рабочая часть и электромотор насоса данного вида герметично отделяются друг от друга специальными уплотнителями. Существует три подвида циркуляционных насосов с сухим ротором:

• блочные;
• вертикальные;
• горизонтальные (консольные).

Насосное оборудование данного вида отличается высоким КПД, достигающим 80%, а также повышенным уровнем шума

Поэтому установку циркуляционного насоса «сухого» типа рекомендуется проводить в отдельном подсобном помещении, при этом уделить особое внимание его звукоизоляции

Оптимальное место установки циркуляционного насоса

Хотя интернет изобилует массой информации на эту тему, однако простому пользователю не всегда удается определиться с оптимальной схемой подключения циркуляционного насоса в систему отопления. Причина заключается в противоречивости подаваемой информации, из-за чего на тематических форумах постоянно возникают жаркие дискуссии.

Приверженцы установки аппарата исключительно на обратном трубопроводе приводят в защиту своей позиции такие доводы:

• Более высокая температура теплоносителя на подаче по сравнению с обраткой провоцирует существенное сокращение срока службы насоса.
• Горячая вода внутри подающей магистрали менее плотна, из-за чего возникают дополнительные затруднения в ее перекачке.
• В обратном трубопроводе теплоноситель имеет высокое статическое давление, что облегчает работу насоса.

Нередко такая убежденность складывается также от случайного лицезрения того, где установлен циркуляционный насос на отопление в традиционных котельных: там насосы, действительно, иногда врезают в обратку. При этом в других котельных установка центробежных насосов может осуществляться на подающих трубах.

Аргументы против каждого из приведенных доводов в пользу установки на обратной трубе следующие:

1. Стойкость бытовых циркуляционных насосов к температуре теплоносителя обычно достигает +110 градусов, тогда как внутри автономных систем отопления вода редко нагревается выше +70 градусов. Что касается котлов, то они на выходе выдают температуру теплоносителя примерно +90 градусов.
2. Вода при температуре +50 градусов имеет плотность 988 кг/м³, а при +70 градусов – 977.8 кг/м³. Для приборов, создающих давление 4-6 м водного столба, и способных перекачать примерно тонну теплоносителя за 1 час, такая мизерная разница в плотности в 10 кг/м³ (вместимость канистры на 10 л) не играет существенной роли.
3. Фактическая разница статического давления теплоносителя внутри подачи и обратки также минимальна.

В качестве вывода можно сказать, что схема подключения циркуляционного насоса может предполагать его установку как на обратной, так и подающей трубе отопительного контура. Тот или иной вариант, где устанавливать циркуляционный насос в системе отопления, не оказывает значимого влияния на его уровень работоспособности и эффективности. Исключением является использование недорогих твердотопливных котлов прямого горения, в которых отсутствует автоматика. Так как горящее топливо в таких нагревателях быстро потушить нет возможности, это нередко провоцирует закипание теплоносителя. Если подключение насоса отопления было проведено на подающей трубе, это позволяет образовавшемуся пару вместе с горячей водой попасть внутрь корпуса с крыльчаткой.

Далее события разворачиваются следующим образом:

• Аппарат резко снижает свою производительность, так как его рабочее колесо не в состоянии перемещать газы. Это провоцирует снижения скорости циркуляции теплоносителя.
• Наблюдается уменьшение поступающей в котловой бак охлаждающей воды. Как результат, прибор перегревается еще больше, а образование пара возрастает.
• После того, как объем пара достигнет критических значений, он попадает внутрь крыльчатки. После этого наступает полная остановка циркуляции теплоносителя: возникает аварийная ситуация. Давление в системе возрастает, из-за чего сработавший предохранительный клапан выбрасывает клубы пара внутрь котельной.
• Если не затушить дрова, то на каком-то этапе клапан не справится с возрастающим давлением. В результате этого возникает реальная опасность взрыва котла.

Если схема установки циркуляционного насоса в систему отопления предполагает его монтаж на обратную трубу, то это уберегает прибор от прямого воздействия водяного пара. Как результат, увеличивается период времени до аварии (почти на 15 минут). То есть это не предотвращает взрыв, а лишь дает дополнительное время на принятие дежурных мер по устранению возникшей перегрузки системы. Поэтому при поиске места, где ставить насос на отопление, в случаях с простейшими дровяными котлами лучше выбирать для этого обратный трубопровод. Современные автоматизированные обогреватели на пеллетах могут монтироваться на любом удобном участке.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

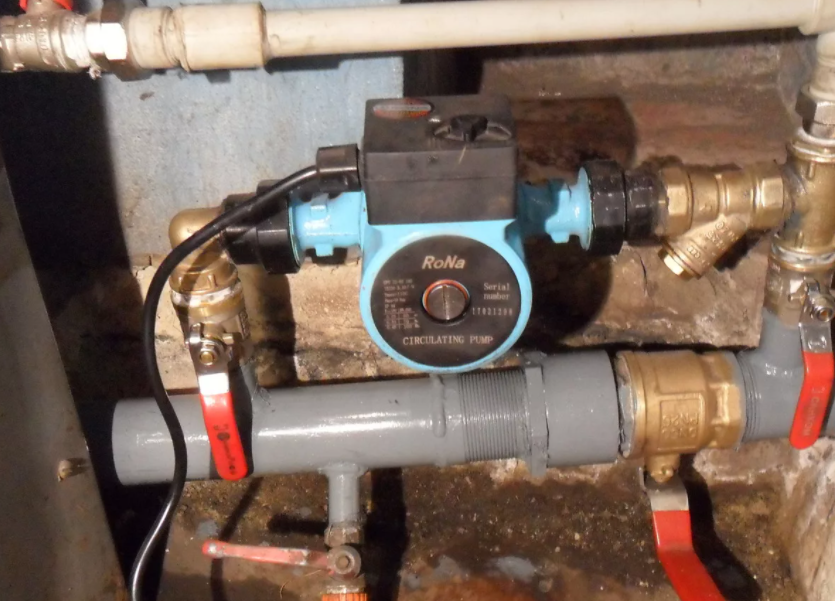

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Как подключить циркуляционный насос к электричеству

Электрическая схема подключения насоса отопления может быть реализована следующим образом:

• С помощью дифференциального автомата. Наиболее простой вариант, который без проблем можно реализовать самостоятельно.
• Управление термостатом. Дает возможность автоматически останавливать движение теплоносителя, если его температура упадет ниже определенного уровня.
• Совместное применение сети и блока бесперебойного питания. Присоединить электропитание через ИБП совсем несложно, благодаря специальным разъемам. Чего не скажешь о процедуре подключения насоса к распределительному щитку: для этого лучше позвать специалиста.
• Питание от встроенной автоматики. Организация такой электрической схемы циркуляционного насоса потребует некоторых знаний в области электрики.

Использовать для коммутации прибора простую розетку без автоматики и заземления не рекомендуется.

Этапы установки

привести к образованию вакуума

Для начала необходимо слить воду из системы отопления и произвести очистку трубопровода. Затем согласно схеме устанавливается насос и функциональная цепочка из арматуры.

После определения места монтажа, выполняется обвод (байпас). Это обеспечит бесперебойную работу отопительной системы в случае отключения электричества или поломки циркуляционного агрегата. Следует помнить, что диаметр трубы основного трубопровода должен быть больше диаметра трубы байпаса.

После того как обвод будет готов, приступают к монтажу насоса.

Для повышения производительности агрегата вал электродвигателя устанавливается строго горизонтально, клеммная коробка находится сверху. При монтаже двигательного вала следует обеспечить свободный поворот коробки по оси. Открытая система отопления предусматривает также установку расширительного бачка.

Установка циркуляционного насоса в системе отопления предусматривает монтаж шаровых кранов, необходимых для дальнейшего обслуживания агрегата.

Сверху обводной трубы монтируется специальный клапан (автоматический или ручной), необходимый для периодического выведения из системы скопившегося воздуха.

Для защиты деталей агрегата от пыли и других твёрдых частиц, способных нанести значительный вред прибору, устанавливается специальный фильтр в системе отопления.

В область входа и выхода насоса следует вмонтировать запорную арматуру, чтобы исключить произвольный проток воды в системе.

В целях повышения производительности системы, углы соединения обрабатываются герметиком.

Система отопления заполняется теплоносителем, лишний воздух из трубопровода удаляется при помощи центрального винта. Следует помнить, что воздух из системы выводится перед каждым запуском агрегата.

Количество необходимых циркулярных насосов определяется длиной трубопровода. Так, если длина трубы не превышает 80 м, вполне достаточно одного циркуляционного агрегата, более длинная тепловая магистраль потребует установки нескольких приборов в одну отопительную систему.

Причины выхода циркуляционного насоса системы отопления из строя

• Неправильная установка подводки кабеля или клеммного модуля.
• Некачественная очистка отопительной системы от пыли и других твёрдых частиц.
• Несвоевременное проведение процедуры развоздушивания.
• Неправильная установка циркуляционного прибора.

Во избежание скопления воздуха в системе отопления, вал электродвигателя должен располагаться строго по горизонтали.

Ремонт отопительного оборудования требует специальных знаний и навыков, поэтому устранение всех возможных неполадок лучше доверить профессионалам.

Для облегчения процедуры установки насоса в систему отопления и во избежание необходимости поиска нежных креплений и соединений, постарайтесь найти в магазине уже готовый прибор с подобранными резьбами.

На сегодняшний день отопительные системы со встроенным насосом являются самыми эффективными

Здесь принимается во внимание не только качество подачи тепла на всю площадь отапливаемого помещения, но и высокий коэффициент полезного действия работы системы в целом

https://youtube.com/watch?v=ZWGy3s1SAwI

Начальный этап установки

Для того чтобы операция по монтажу помпы была легче и быстрей, попробуйте найти в магазинах устройство с уже подобранными разъёмными резьбами.

Это избавит вас от необходимости метаться в поисках креплений и соединений самостоятельно. Также запаситесь всеми необходимыми гаечными ключами для установки вышеперечисленных креплений.

После того как все подготовительные этапы пройдены, необходимо изучить инструкцию к насосу и схему его крепления. Если в своих силах вы не уверенны, то лучше привлечь к этому процессу профессионала.

Подбираем место для установки насоса

Правильно подобранное место установки позволит в дальнейшем получить удобный доступ для его обслуживания. Нажмите для увеличения.

Очень важно, чтобы схема подключения насоса отопления подразумевала тот факт, что систему нужно будет периодически обслуживать, так что к ней неплохо было бы иметь подход. Если некоторые детали «мокрых» помп старых моделей могли повредиться от постоянного контакта с водой, то сегодня такие системы выпускают в таких конструкциях, что влага им абсолютно нестрашна, как и высокие или низкие температуры

Если некоторые детали «мокрых» помп старых моделей могли повредиться от постоянного контакта с водой, то сегодня такие системы выпускают в таких конструкциях, что влага им абсолютно нестрашна, как и высокие или низкие температуры.

Это позволяет производить монтаж и на подающем трубопроводе, и на обратном.

Для того чтобы увеличить степень давления на участке всасывания, установите агрегат недалеко от места подключения расширительного бака на территории спадающего трубопровода отопления.

Вы должны быть уверенны, что насос в состоянии пережить сильный напор горячей воды, иначе возникнут проблемы.

Зачем нужен насос в системе отопления

В автономных отопительных системах передача тепла осуществляется с помощью воды. Ввиду низкой теплопередачи жидкости требуется её постоянное движение. Насос в системе отопления частного дома обеспечивает постоянную циркуляцию греющего агента.

Насосов в греющем контуре может быть несколько, но все они выполняют одинаковые задачи: заставляют двигаться воду в заданном направлении. Как правило, один устанавливают на основной магистрали (подаче или обратке). Если используют обогрев пола или контур приготовления горячего водоснабжения, устанавливают дополнительные с меньшей производительностью. Кроме того, насосы могут использовать для повышения давления воды, когда напора в водопроводе не хватает.

Разновидности

В настоящий момент производится всего два основных типа циркуляционных насосов: с «мокрым ходом» и обычные. Первая разновидность отличается не слишком большой мощностью, работает бесшумно и используется обычно в загородных домах и коттеджах. Чаще всего это однофазное оборудование.

Установка циркуляционного насоса в систему отопления многоквартирного дома производится точно так же, как и в сеть частного небольшого здания. Однако при этом используется оборудование обычное, то есть такое, в котором ротор и статор отделены от улитки водонепроницаемой мембраной. Монтаж при этом производится на магистрали в отдельном помещении – котельной. Дело в том, что работают такие насосы очень шумно. Это трехфазное мощное оборудование, требующее, помимо всего прочего, периодической смазки.
