Замена и установка полотенцесушителей в ванной своими руками

Необходимые инструменты и материалы

Перед тем как заменить радиатор отопления, подготовьте необходимые для работы инструменты и материалы:

• гаечный и разводной ключ;
• угловую шлифмашинку;
• болгарку для резки стальных труб;
• паклю и герметик;
• клупп или плашки с держателями для нарезания резьбы на трубах из металла;
• если монтируются полипропиленовые трубы, понадобится сварочный аппарат для них;
• для резки полипропиленовых труб нужна ножовка;
• шаровые краны;
• цементный раствор понадобится с целью заделки отверстий в стене вокруг кронштейнов;
• радиаторы;
• уровень строительный;
• перфоратор;
• саморезы и дюбели;
• карандаш;
• рулетку;
• угольник;
• заглушки на батарею;
• кронштейны для навешивания радиатора (иногда они идут в комплекте с батареей);
• трубы (металлопластиковые, стальные или полипропиленовые);
• тройники, отводы, фитинги и переходники;
• краны Маевского.

Использование байпаса

Для того чтобы система функционировала более эффективно, она предусматривает обустройство байпаса. Он представляет собой запасной канал, к которому можно подключить любое оборудование, участвующее в отоплении. Его задача – обеспечить функционирование системы, когда возникают аварийные ситуации в подключенных компонентах.

Обычно начинающие мастера не задумываются о том, что могут возникнуть протечки. Они фиксируют змеевики к основным трубам, не устанавливая запорную арматуру. Такой подход при эксплуатации может стать причиной нарушения герметичности соединений и затопления помещения. Это может иметь негативные последствия, если комната располагается в многоэтажке с централизованным отоплением.

Когда возникает аварийная ситуация, до прекращения подачи воды может пройти много времени. Блокировочные и восстановительные работы могут оставить часть дома без тепла на длительное время. Конструкция с байпасом довольно эффективна и просто, она позволяет получить уверенность в ситуации и не беспокоиться об исправности оборудования.

Для проведения работ нужно будет создать своеобразный стояк для полотенцесушителя, установив на концах труб тройники. Два направленных выхода следует соединить с трубой. Боковые выходы необходимы для установки запорных элементов, к ним будут подсоединены трубы, которые и идут к полотенцесушителю.

Когда конструкция собирается из гибких готовых соединений, при ее монтаже не следует забывать об использовании уплотняющих материалов. Когда монтируется пластиковый трубопровод, нужно воспользоваться паяльником. Мастеру понадобится помощь еще одного человека. Когда для подключения используются жесткие соединения, нужно проследить за соответствием горизонтальному и вертикальному уровню. В ином случае установленный змеевик невозможно будет зафиксировать ровно. Его неправильное положение может испортить все впечатление от ремонта.

Установка полотенцесушителя

Подключение полотенцесушителя

И завершающим этапом работ является установка самого полотенцесушителя. Элемент просто прикручивается к перемычкам. Как и всегда в подобных случаях, прежде всего, нужно следить за тем, чтобы все места соединения были герметичны. Помимо самого подключения змеевика к системе, необходимо в нескольких местах установить специальные кронштейны для закрепления к стене. Для этого сверлится ряд отверстий, в них забиваются дюбеля, а потом прикручиваются элементы крепежа.

Крепление на кронштейны

Установка полотенцесушителя, несмотря на некоторую сложность, представляет собой задачу вполне выполнимую. Для того чтобы лучше понять суть процесса установки, можно дополнительно ознакомится с соответствующими видео. Так будет гораздо нагляднее, а значит, и понятнее.

Подробные инструкции к установке:

Советы по установке труб

По возможности, используйте горизонтальную схему размещения труб, так как она дает наименьшее давление на отопительную систему. Для того, что бы исключить аварийные ситуации, необходимо врезать кран-перемычку шарнирного типа до начала входа в полотенцесушитель. Перед покупкой труб и полотенцесушителя, убедитесь, что товар имеет сертификаты качества, а также гарантийный талон. Заранее продумайте, где будет установлена стиральная машина. Высота установки U-образного (M-образного) или лестничного типа полотенцесушителя, должна составлять не менее 95 см от пола

СНиПы рекомендуют соблюдать расстояние в 60 см до ближайшего технического оборудования

Обращайте внимание на сечение и диаметр трубы. Они должны быть такого же размера, как и установленные ранее. Если у Вас дом старого типа, то возможно некоторый вид труб уже не выпускают

Вопрос не состыковки, можно решить с помощью тройников и переходников

Если у Вас дом старого типа, то возможно некоторый вид труб уже не выпускают. Вопрос не состыковки, можно решить с помощью тройников и переходников.

Но, если вы устанавливаете систему отопления в частном доме, то лучше использовать пластиковые трубы – они легче, их проще монтировать и ремонтировать, они взаимозаменяемые и отличаются бюджетной ценой.

В документации, прилагаемой к полотенцесушителю, должны быть указаны результаты тестирования и экспертизы. Должна быть документально подтверждена стабильность оборудования в условиях сочетания высокой температуры и давления.

Отделочные работы проводятся после запуска и проверки всей системы отопления. В случае положительного результата, стороны подписывают Акт сдачи–приемки выполненных работ. Один экземпляр остается у заказчика, а второй — у исполнителя.

Смотрите видео, в котором специалист наглядно разъясняет, как выполнить перенос полотенцесушителя на другую стену в ванной:

Виды полотенцесушителей

Классифицировать полотенцесушители, прежде всего, следует с точки зрения вида используемой энергии.

• К отопительной системе или линии горячего водоснабжения подключаются водяные модели.
• Не зависят от режима подачи горячей воды и функционируют в любое время электрические изделия.
• Комбинированные модификации обладают преимуществами и водяных, и электрических, являясь, таким образом, универсальными. Они будут продолжать работать и в периоды отключения горячей воды.

Конструктивно различают два наиболее распространенных вида изделий:

• привычный всем змеевик,
• модели, напоминающие лестницу с горизонтальными ступенями.

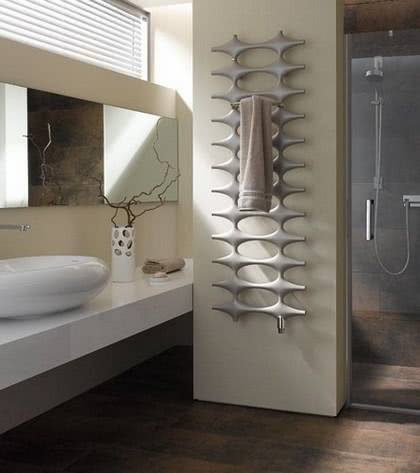

Пример полотенцесушителя нестандартного дизайна

Преимущества и особенности нижнего подключения

Подобные схемы установки агрегата популярны в последние годы. Потому что закрепив полотенцесушитель снизу, можно спрятать лишние трубы различными аксессуарами или предметами интерьера. В магазинах можно найти большой ассортимент моделей, которые будут установлены таким способом. Но при внешней привлекательности схема нижнего подключения менее эффективна, чем соединение прямое или боковое. И, чтобы она работала, стоит учесть ряд моментов:

1. Для эффективности установленного агрегата нижний отвод стояка обязательно должен быть ниже края полотенцесушителя.
2. Если верхний отвод стояка при зауженном или смещенном байпасе находится ниже агрегата, чтобы он работал при любом направлении потока воды. Даже при использовании ровных труб необходим небольшой подъем. Строго горизонтальное положение отвода допускается только при использовании широких труб и небольшого расстояния от стояка.
3. Вертикальные участки труб могут быть любой длины. Это позволит врезать их как можно ближе к полу независимо от высоты полотенцесушителя. Эффективность не потеряется независимо от направления движения воды в стояке.
4. Изгибы при таком подключении также недопустимы, поскольку они представляют место для образования воздушных пробок.
5. Однако если планируется нижнее подключение, а места врезки труб находятся так высоко, что для соблюдения всех условий подключения прибор окажется слишком высоко, одну из подводок можно расположить выше нижнего края полотенцесушителя, соблюдая два основных условия. Во-первых, направление потока воды в стояке должно быть строго нисходящим. И верхний отвод обязательно должен быть ниже края прибора. Иначе система будет нерабочей.

6. Наличие термоизоляционного слоя обязательно, поскольку все элементы отвода обычно стараются скрыть.

Ввиду имеющихся условий стоит обратить внимание на популярные схемы подключения полотенцесушителя. Некоторые из них могут быть заведомо нерабочими из-за несоблюдения норм

Поэтому если мастер предлагает вам варианты с изгибами подвода, суженным или смещенным байпасом, будьте внимательны. Так вы избежите разочарований, когда при исправной системе горячего водоснабжения полотенцесушитель будет оставаться холодным.

Подведем итоги: установить или можно, не имя специальных навыков. Самым простым для подключения вариантом может быть прибор, работающий за счет электрической энергии.
Если вы выбираете устройство, работающее за счет отопительной системы или горячего водоснабжения, учтите некоторые детали. Во-первых, уточните, насколько часто в вашем районе отключают отопление или горячую воду. От этого будет зависеть время, когда полотенцесушитель будет бесполезен. Это не касается лиц, проживающих в домах, подогрев воды в которых осуществляется колонкой или бойлером.

Поскольку основных вариантов подсоединения полотенцесушителя к стояку несколько: прямое, боковое, диагональное или нижнее, выбор стоит осуществлять, исходя из первоначального положения устройства и его высоты. Наиболее простым в исполнении является прямое подключение.

Несколько условий стоит учесть при выборе бокового или нижнего метода, особенно если используется смещенный байпас или суженные трубы. Выбирая один из последних способов, анализируйте и отказывайтесь от вариантов, которые будут заведомо нерабочими. И тогда ваш полотенцесушитель будет красивым и функциональным предметом интерьера.

Технология проведения работ — шаг за шагом

Замена полотенцесушителя  подразумевает следующую последовательность выполнения работ:

• демонтаж устаревшего полотенцесушителя;
• установка байпаса (перемычки) и шаровых кранов;
• монтаж полотенцесушителя.

Рассмотрим более подробно перечисленные выше этапы.

Демонтаж старого полотенцесушителя

Замена полотенцесушителя в ванной начинается с удаления старого:

Первый этап работы по монтажу полотенцесушителя — демонтаж старого варианта, который вы хотите заменить

• Отключаем горячую воду, перекрыв соответствующий вентиль. Этот вопрос нужно согласовывать с ЖЭК.
• Когда в стояке уже не будет воды, убираем старый полотенцесушитель, Если он не составляет единое целое с трубой горячего водоснабжения, откручиваем резьбовое соединение и демонтируем его.
• Если полотенцесушитель просто-напросто приварен к трубе, его следует обрезать при помощи болгарки. Обрезку проводим с таким расчетом, чтобы длина трубы была достаточной для нарезания резьбы
• Снимаем отслуживший полотенцесушитель с кронштейнов.

Установка байпаса (перемычки) и шаровых кранов

Перемычка (байпас) представляет собой кусок трубы, оснащенный соединительными элементами. Она является палочкой – выручалочкой в непредвиденных ситуациях. Для установки байпаса на концы полотенцесушителя ставят шаровые краны, которые при необходимости приостановят поток воды через него. В то же время при установленной перемычке в стояке не прекращается циркуляция воды даже при отключении полотенцесушителя.

Это позволяет не перекрывать воду на весь дом в случае проведения ремонтных работ.

Нарезка резьбы на трубе при помощи резьборезки — подробнее о технологии работ можно найти здесь

Байпас оборудуется тремя вентилями: два из них устанавливаются в местах соединения трубы полотенцесушителя с байпасом, а 3-й приостанавливает воду в самом байпасе

Чтобы удалять воздух из системы рекомендуется монтировать в саму перемычку дополнительный шаровой кран. Это обеспечит свободную циркуляцию воды в полотенцесушителе и в основном трубопроводе.

Установка, крепление и подключение змеевика

Продолжаем монтаж полотенцесушителя своими руками. Следующий этап – прикрепление кронштейнов и крепление полотенцесушителя к стене.

При креплении полотенцесушителя к стене потребуется просверлить отверстия в кафеле, что требует определенной аккуратности

К полотенцесушителю прикручиваем кронштейны, имеющиеся, как правило, в комплекте (если их нет, нужно докупить отдельно). Приставляя к месту  размещения, делаем отметки карандашом для отверстий. Чтобы выровнять приспособление при помощи строительного уровня, нужен помощник.

В стене, покрытой кафелем, отверстия  делаются при помощи дрели со специальным сверлом  для кафеля.  В отверстия  вставляем пластиковые дюбеля, затем приставляем полотенцесушитель к стенке и крепим его к ней шурупами при помощи отвертки или шуруповерта.

Расстояние от стены до оси трубы полотенцесушителя регламентируется и зависит от диаметра трубы

Далее остается провести подключение полотенцесушителя к стояку. Для этого присоединяем его к вентилям на перемычке при помощи фитингов ( прямых или угловых, в зависимости от типа подключения полотенцесушителя).

Затягиваем  крепления осторожно, чтобы не испортить резьбу. Делаем уплотнение всех резьбовых соединений, используя льняную подмотку

При выполнения подключения возможно вам придется докупить специальные фитинги для соединения полотенцесушителя с трубой водопровода

После завершения перечисленных работ нужно проверить герметичность соединений: при прощупывании швов не должно быть капель, протеканий. Остается плавно открыть краны, чтобы устройство наполнилось водой постепенно, и не возник гидроудар.

Вот и все. Теперь вы можете смело утверждать, что получили представление о том, как подключить полотенцесушитель. Решайте — сможете ли вы сделать качественно эту работу самостоятельно, или лучше пригласить специалиста.

Какой полотенцесушитель выбрать

Основной критерий, которым руководствуются при выборе прибора, — доступ к какой-либо из домовых сетей. При наличии систем электроснабжения, центрального ГВС и отопления, можно подключить любой вид полотенцесушителя.

Водяные

Это наиболее распространенные устройства. Их преимущества:

• экономичность, отсутствие затрат на электроэнергию;
• высокая теплоотдача;
• дополнительное или основное отопление;
• надежность и долговечность при условии, что модель качественная.

Но есть и существенные недостатки, которые ограничивают применение водяных сушилок:

• не работают при отсутствии отопления или ГВС;
• нужна жесткая привязка к стояку;
• не регулируется температура нагрева;
• при монтаже требуются знания сантехники.

Причинами неэффективной работы или протечек могут стать некачественный прибор, непрофессиональная установка, удаленность от стояка, частые гидравлические удары, блуждающие токи.

Электрические

Технические характеристики этих полотенцесушителей зависят от того, какой элемент используется для нагрева. В приборах с ТЭН максимальная температура и мощность намного выше, чем с греющим кабелем. Но из-за большого расхода электроэнергии эксплуатация их обходится дороже.

Ценные качества электрических моделей:

• не зависят от горячего водоснабжения и отопления;
• устанавливаются в любом удобном месте;
• возможна регулировка температуры, в некоторых моделях предусмотрен таймер;
• не требуется профессиональный монтаж и разрешение на подключение;
• минимальный риск протечек;
• могут функционировать совместно с системой «умный дом».

Отрицательные стороны:

• более дорогая цена, чем водяных;
• для эксплуатации требуется качественная проводка и установка УЗО;
• дополнительный расход электроэнергии;
• при выходе из строя нужно менять нагревательный элемент.

Комбинированные

В полотенцесушителях этого типа тепло продуцируется как электрическим нагревателем, так и горячей водой из системы отопления или ГВС. При отключении или ремонте коммуникаций прибор переводится на электропитание, а в отопительный сезон — в режим обогрева жидким теплоносителем.

Комбинированные конструкции практичны, обладают достоинствами водяных и электрических сушилок. Хотя устройства не относятся к дешевым, свою нишу среди потребителей они завоевали.

Это интересно: Установка дизель генератора в помещении и на улице: этапы

Монтаж и установка новой сушилки полотенец

Самостоятельный монтаж полотенцесушителя в ванной своими руками заключен в следующих действиях:

1. Подборка типа установки – водяного, электрического или комбинированного.

Обратите внимание! При желании сделать более точный расчет и узнать, как заменить полотенцесушитель в ванной, рекомендуется ознакомиться со СНиП 2-01-01-85. Помните, что малейшие неточности в монтаже могут привести к неприятным последствиям

Мероприятие это достаточно сложное и ответственное, поэтому в случае неуверенности в своих возможностях лучше всего доверить смену змеевика в ванной профессиональным сантехникам. Они выполнят монтаж качественно, с гарантией, намного быстрее вас и за приемлемую сумму.

Демонтаж старого полотенцесушителя, монтаж байпаса и кранов

Непосредственные сантехнические работы по установке «полотенчика» начинаются с демонтажа старой конструкции, в большинстве случаев представляющую собой U- или M-образную трубу, которая принадлежит к основному стояку и имеет общий с ним диаметр. При своей простоте и дешевизне, подобный полотенцесушитель не отличается привлекательным внешним видом.

Пример полотенцесушителя старого образца, установленный еще при строительстве дома

Процесс его демонтажа выглядит следующим образом.

Шаг 1. Для начала отключите подачу горячей воды в стояке. Для этого обратитесь в ЖЭК или товарищество, обслуживающее ваш дом, подайте соответствующее заявление и, если надо, внесите плату за оказание услуги. Сантехник, пришедший по вашему вызову, произведет временное перекрытие стояка.

Шаг 2. Проверьте, отключена ли подача горячей воды. Для этого необходимо открыть соответствующий кран на раковине или ванной.

Шаг 3. Если старый полотенцесушитель соединен со стояком резьбовым соединением – открутите его сантехническим ключом.

Шаг 4. Демонтаж старого полотенцесушителя с помощью сантехнического ключа является большим везением – чаще всего «полотенчик» приварен к стояку либо резьбовые соединения за множество лет «прикипели». В таком случае используйте болгарку. В процессе работы с ней не срежьте лишнего – оставшейся части трубы должно хватить для нарезания резьбы под будущие фитинги.

Шаг 5. После обрезки или откручивания от стояка «полотенчик» снимите со своих крепежей к стене и уберите куда-нибудь подальше. Следующий этап работ – создание байпаса, монтаж кранов и подводов к будущему полотенцесушителю.

Демонтированный полотенцесушитель

Байпас (или в переводе «обход») – это участок трубы между отводами на полотенцесушителе, дающий воде в стояке возможность идти «мимо» полотенцесушителя в тех случаях, когда тот перекрыт. Его наличие решает сразу несколько задач.

1. Байпас позволяет смонтировать на входе и выходе из полотенцесушителя вентили для регулирования температуры. Кроме того, с его помощью можно полностью перекрыть подачу воды в «полотенчик» без отключения стояка, что особенно удобно в случае ремонта или замены подобного оборудования.
2. Байпас разделяет потоки горячей воды в стояке – один идет в полотенцесушитель, а второй дальше, к соседям, сохраняя при этом свою температуру без изменений.
3. Обход на полотенцесушителе обеспечивает нормальную циркуляцию горячей воды в стояке по всей своей высоте.

Примеры различных схем установки байпасов между отводами представлены на изображениях ниже.

Классический пример, подходящий для большинства квартир – на отводах ранее демонтированного полотенцесушителя нарезана резьба, на нее, в свою очередь установлены два тройника. Между ними – короткая труба, которая и является байпасом. Далее – два крана для перекрытия потока воды в полотенцесушитель. Подобные байпасы, установленные в стороне от стояка, называются смещенными

В данном примере смещенный байпас соединяется с отводами полотенцесушителя при помощи сварки

В данном случае вы наблюдаете прямой байпас, не смещенный в сторону от стояка. В его трубах сверху и снизу нарезаны резьбы и смонтированы краны. Затем установлен сам полотенцесушитель

То же самое, что и на предыдущей картинке – прямой байпас, созданный при помощи врезки тройников в стояк. Но при этом сам обход и отводы собраны из пластиковых труб

Термограмма, иллюстрирующая температуру воды внутри полотенцесушителя при прямом байпасе с диаметром, равным таковому у стояка

Нередко в Интернете можно встретить такие схемы и фотографии, где байпас снабжен краном-задвижкой. Наличие этого крана – еще один предмет спора среди сантехников. С точки зрения строительных норм, самовольный монтаж в стояке (а в таком случае байпас формально считается им) подобных устройств, не предусмотренных проектом, является грубейшим нарушением. Кроме того, установка крана на обходе снижает напор и температуру горячей воды в следующих квартирах. Потому его наличие может быть предметом претензий к вам со стороны управляющей компании или соседей.

Байпас снабжен краном-задвижкой

Основные моменты

Чтобы подключить любое оборудование в ванной комнате, необходимо обладать профессиональными навыками. Так как погрешности в замерах в несколько миллиметров способны привести к большим неприятностям и проблемам с эксплуатацией. Если возникла потребность в установке полотенцесушителя, то следует обратиться к опытному специалисту.

Важно учитывать особенности и тонкости проведения работ:

• Проведение точных замеров.
• Определение месторасположения конструкции.
• Наличие муфт, фитингов, кронштейнов и остальных дополнительных деталей.
• Выбор способа подключения.

Установка в ванной комнате полотенцесушителя относится к разряду непростых сантехнических работ. Поэтому если нет уверенности, не нужно искушать судьбу и пробовать выполнить установку самостоятельно. Последствия могут быть самыми различными: от банальных протечек трубопроводов, закрытых керамической плиткой, до порчи кафеля в процессе навешивания кронштейнов.

Перед началом работ важно определиться, под силу вам такая работа или нет. Даже если вы решите не выполнять ее самостоятельно, то хотя бы будете знать последовательность установки, что позволит вам контролировать качество монтажа нанятых специалистов

Привлечение профессионалов – это наиболее верное и взвешенное решение, таким образом, у вас получится не только сэкономить время и нервы, но и получить превосходный результат. Быстрая сушка белья станет приятной реальностью, полотенца будут свежими и сухими, а ванная комната – комфортной.

Ошибки при установке и подключении

К наиболее часто выполняемым ошибкам можно отнести следующие:

• Для бокового и нижнего подключения нижний отвод полотенцесушителя будет находиться выше края сушилки, между сушилкой и точкой врезки будет зона застоя воды.
• Перепад отводных труб отсутствует или завышен – это приведет к отсутствию циркуляции горячей воды.
• Установка отвода с коленчатыми «горбами» остановит циркуляцию по причине накопления воздуха. Потребуется установка прямого отвода или кран Маевского.

2 крана Маевского

• При прокладывании отводов через потолок комнаты или пол ванной можно получить накапливание в них воздуха или снижение циркуляции воды в отдельных секциях — нагрев может ухудшиться или пропасть.
• Несоответствие схеме подключения при замене трубы подводящей на отводящую.
• При закручивании резьбовых соединений прилагаются слишком большие усилия – может повредиться резьба или сломается фитинг, причем повреждение может не быть заметным сразу, а кипяток через растрескивание выйдет наружу позже, когда никого не будет дома.
• Большая разница внутренних диаметров труб стояка, отводов и самой сушилки приводит к сильным перепадам давления либо остановке циркуляции воды.
• Монтаж розетки для электрического полотенцесушителя у ванны или раковины недопустим ввиду повышенных требований электробезопасности для ванной комнаты.

Боковая и диагональная схема

Такие способы подключения чаще всего используются для полотенцесушителей в форме лесенок. Сама процедура монтажа довольно проста, да и изначальных требований не так уж много: можно располагать оборудование на любом расстоянии от стояка, не смещать байпас, не зависеть от направления подачи воды, высота от уровня пола также не важна.

Но есть несколько правил, которые необходимо соблюдать при установке, чтобы система функционировала без сбоев:

• подводка, с помощью которой осуществляется подключение оборудования, не должна изгибаться, поскольку в подобных местах может скапливаться воздух, мешающий прохождению воды,
• необходимо внимательно отнестись к размещению точек врезки на стояке. Нижняя должна располагаться ниже соответствующего патрубка подключения. Верхняя — аналогично, выше соответствующего ей патрубка,
• также необходимо сформировать уклон, составляющий примерно от 0,2 до 0,3 см на каждый погонный метр подводки,
• если трубы подводки сделаны из полипропилена, то их диаметр должен быть ДУ25. Для стальных труб этот показатель равен трем четвертям дюйма,
• полипропиленовые трубы подводки также несколько ограничивают возможное удаление полотенцесушителя от стояка — это расстояние не должно превышать четырех с половиной метров,
• крайне желательно обеспечить трубам наличие теплоизоляционного слоя. Если они монтируются внутрь стены, то это условие становится обязательным.

Монтаж

На отмеченном месте с помощью перфоратора нужно сделать два отверстия в стене на глубину диаметра трубы плюс 3–5 см для установки вывода труб и монтажа экопластиковых фитингов. Таким же образом по отмеченным линиям делают каналы от места установки фитингов и до шаровых кранов. Далее, с использованием соединительных муфт и колен создают целостную трубу, которую помещают в ранее созданный канал в стене. Если нет возможности поместить трубу в канал, её закрепляют на поверхности с использованием пластиковых или металлических кронштейнов.

Теперь на поверхности стены в месте монтажа полотенцесушителя проделывают отверстия для кронштейнов, их крепят толстыми и длинными саморезами или болтами. Соединяют трубы с полотенцесушителем и проверяют систему на целостность и герметичность. Для этого открывают воду и пускают её до образования внутри нормального рабочего давления. При отсутствии протечек или других повреждений можно приступать к завершающему этапу.
