Устанавливаем электрический проточный водонагреватель своими руками

Достоинства и недостатки

Основное преимущество проточного водонагревателя перед накопительным — отсутствие временных затрат на нагрев большого объема воды и дополнительных затрат электроэнергии на поддержание ее температуры. Кроме этого, в качестве достоинств проточных установок можно выделить:

1. Простоту в эксплуатации. Прибор включается после того, как открывается кран, и самостоятельно выключается после перекрывания воды;
2. Способность обеспечить потребителя неограниченным количеством горячей воды;
3. Нетребовательность к обслуживанию;
4. Компактность;
5. Экономичность (расходуется электроэнергия только во время водоразбора).

Как грамотно подобрать хороший проточный водонагреватель? Прежде чем переходить к конкретным рекомендациям, потребителю необходимо знать, что помимо очевидных достоинств у данного оборудования есть и весьма серьезные недостатки, которые могут послужить поводом, задуматься о приобретении накопительного устройства:

1. Высокие требования к подводящим электрическим линиям. Приборы мощностью более 3 кВт рекомендуется подключать отдельной силовой линией;
2. Проточные электроводонагреватели, как правило, не в состоянии обеспечить горячей водой несколько точек водоразбора одновременно;
3. При использовании маломощных электроводонагревателей температура нагретой воды редко увеличивается выше 45-50 °С. При увеличении мощности устройства резко возрастает энергопотребление.

Выбираем место для установки оборудования

Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:

• Настенные, емкость которых не превышает 200 л.
• Напольные, объемом от 200 до 1000 л.
• Встраиваемые, имеющие различную вместимость.

Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.

Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.

Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.

При этом желательно, чтобы длина водопроводных труб была минимальной.

Для установки массивного напольного накопительного водонагревателя потребуется прочное ровное основание, в некоторых случаях это может быть специальная подставка

В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.

Важно также изучить состояние проводки

Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить

Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.

Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.

Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.

При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л

Оборудование объемом до 200 литров можно навешивать только на несущие стены.

Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.

Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.

Установка проточного электрического водонагревателя

Весь процесс можно разбить на три стадии:

1. Вешаем водонагреватель на стену.
2. Подводим к устройству холодную воду.
3. Подключаем аппарат к электросети.

Что нам понадобится:

• Дрель и сверло по бетону.
• Дюбели и анкера.
• Молоток с отверткой.
• Медный трехжильный провод с двойной изоляцией. Сечение в 2,5 квадрата.
• Газовый и рожковый ключ (22).
• Евророзетка. Выбирайте с заземлением (заранее позаботьтесь, чтобы оно было подведено к точке).
• Плоскогубцы.
• Лента фум.
• Труба. В данном случае металлопластик.
• Тройник, вентиль и кран.

Обычно водонагреватели размещаются в кухне или ванной комнате. В первом случае зачастую бывает удобно установить аппарат в нижний угловой шкаф. При этом крепить устройство желательно не к стенке шкафа, а к самой стене сквозь МДФ.

Водонагреватели не любят, когда их располагают в наклонном положении или на ребре. Такие эксперименты приводят к тому, что вода, поступающая в устройство, не закрывает полностью ТЭНы, вследствие чего они быстро сгорают.

Прежде чем приступать к монтажу, необходимо разметить место креплении и дрелью просверлить отверстия под анкера. Собрать крепеж и при помощи дюбелей и анкеров зафиксировать его. Теперь можно повесить водонагреватель на место.

Отличие между напорным и безнапорным водонагревателями

Электрические водонагреватели в зависимости от способа циркуляции воды бывают напорными и безнапорными. Их отличия выражаются в следующем:

1. Напорные часто являются частью водопроводной системы с давлением, не превышающим 6 бар. Монтируются они после стояка и при достаточной мощности обеспечивают теплой водой несколько водоразборных точек в доме. Если мощность низкая, то при одновременном открытии нескольких кранов, температура воды значительно снизится. В комплект водонагревателей такого типа не входят насадки и смесители;
2. Безнапорные водонагреватели устанавливают автономно на возвышении и организовывают подачу холодной воды через насос или вручную. Водозабор происходит под собственным весом и возможен только в одной точке: через смеситель или душевую насадку.

Напорный водонагреватель немецкой фирмы AEG

Преимущество безнапорных моделей:

Необходимые инструменты

Установка водонагревателя накопительного своими руками не вызывает сложностей. Нужно придерживаться правил и приобрести специальные инструменты:

• электродрель или перфоратор;
• измерительную рулетку для расчета длины;
• сверло для кафельной плитки;
• клапаны; гибкие шланги;
• маркер; ФУМ-лента или пакля с пастой для герметизации;
• крепеж (дюпеля, крюки);
• трехжильный кабель, такой длины, чтобы он доходил до счетчика;
• уровень, чтобы монтируемый прибор был ровно расположен на стене;
• гаечные ключи;
• плоскогубцы;
• труборез или болгарка.

Дополнительные инструменты:

• сварочный аппарат с плашками;
• паяльник;
• пресс-клещи, калибровка.

Когда все нужные для монтажа водонагревателя инструменты выбраны, можно подумать о его расположении.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами

Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Тонкости выбора

Их всего две, но именно от этого будет зависеть, сможет ли проточный водонагреватель, выбранный вами, обеспечить вашу квартиру или дом нужным количеством горячей воды, не создавая при этом проблем, типа неожиданного отключения пробок и невозможность включить одновременно ещё какой-то электрический прибор.

Перед тем, как отправляться в магазин необходимо хотя бы примерно подсчитать расход горячей воды, который зависит от количества проживающий с вами людей. А так же проверить соответствует ли проводка ожидаемым параметрам нового бытового прибора. В старых многоквартирных домах, построенных ещё в прошлом веке, проводка зачастую не рассчитана на современные реалии. Согласитесь, что если вы собираетесь установить проточный водонагреватель в ванной, лишь для того, чтобы раз в день принять душ – это одно. А если вы хотите, принимать ванну, мыть посуду, стирать и делать другие домашние работы, для которых нужна горячая вода – совсем другое.

В первом случае внутридомовая проводка не доставит лишних хлопот, потому что повышение нагрузки на неё будет не значительным. Во втором случае, скорее всего, придётся провести дополнительные подготовительные работы.

Монтаж накопительного бойлера

При монтаже данного типа нагревательного устройства не требуется наличие высокого уровня проводки.

Приборы распространены в быту, потому что одно устройство можно устанавливать для подачи воды в душ и кран.

Монтажные работы по установке можно провести самостоятельно, если в наличии есть все необходимые инструменты.

При правильном подключении из крана появится нагретая вода.

Внимание! Места соединения деталей конструкции надо загерметизировать, провода во время работы не должны нагреваться. Если есть сомнения в своих силах и знаниях, лучше пригласить специалиста

Неправильное подключение влечет множество проблем от протечек до поломки оборудования и т.д

Если есть сомнения в своих силах и знаниях, лучше пригласить специалиста. Неправильное подключение влечет множество проблем от протечек до поломки оборудования и т.д.

Подключение к водопроводу

Подключение проточного водонагревателя к водопроводу выполняется разными способами. Выбор зависит от опыта выполняющего эту работу человека и времени, имеющегося на выполнение операции.

Первый метод более простой. Установка своими руками окажется под силу даже новичкам.

1. С душевого шланга снять лейку.
2. Шланг подсоединить к месту входа холодной воды, находящегося на водонагревателе.
3. Установить ручку смесителя в положение «Душ» и убедиться, что пошла теплая вода.
4. Для контроля установить ручку смесителя в положение «Кран» и убедиться, что из крана поступает холодная вода. Это означает, что через нагреватель она не проходит. При восстановлении горячей воды в централизованном порядке прибор отключают от «Душа» и присоединяют к нему свою лейку.

Второй способ правильный, но более сложный. Но и он позволяет установить проточный водонагреватель своими силами. При решении подогревать воду для нескольких точек разбора желательно использовать способ врезания в водопроводную трубу. Можно сделать удобную разводку.

При выборе этого варианта требуется соблюдать правила:

• врезку делать ближе к точкам разбора;
• вентиль устанавливать возле врезки;
• обеспечить доступ к вентилю, чтобы была возможность быстро его закрыть;
• для безопасности установить дополнительные вентили – по одному на каждую трубу.

Дополнительные вентили служат для быстрого перекрытия их при возникновении нестандартных ситуациях. При этом они не должны мешать.

Схема подключения прибора указывает, что слева внизу есть два вентиля. Один служит для перекрытия всей холодной воды, а второй только для той трубы, которая направлена к устройству.

В случае выхода его из строя или обрыве труб есть возможность быстрого перекрытия труб. Но в этом случае нет риска, что душ и краны будут без холодной воды.

Врезание тройника в водопровод зависит от материала водопроводных труб:

• Стальные. Вырезать часть трубы, соответствующей по размеру тройнику. На концах нарезать резьбу. Снаружи уплотнить ФУМ-лентой. Установить тройник.
• Медные. Вырезать кусок трубы необходимой длины. На концы труб надеть прижимные гайки. Развальцевать трубки. Установить тройник и зафиксировать гайками.
• Полипропиленовые. Вырезать часть трубы таким образом, чтобы оставшиеся концы могли войти в тройник. Припаять установленный тройник.Для подключения необходим шланг, который можно купить в магазине. Его длину следует выбирать с запасом.

Шланг следует подсоединить к тройнику или вентилю. Закрутить до конца находящуюся на конце шланга прижимную гайку. Окончательно дожать ее с помощью ключа. Вкрутить в прибор второй конец шланга и также зажать его ключом.

Перед тем как начать подключение проточного водонагревателя к водопроводу, следует проверить, установлены ли на вводе в квартиру фильтры. Это предотвращает выход прибора из строя из-за плохого качества воды.

Как выбрать проточный водонагреватель электрический в квартиру, на душ

От правильного выбора водогрейного прибора будет зависеть не только обеспечение горячей водой в необходимом объёме, но и продолжительность эксплуатации устройства. При выборе проточного прибора для установки в квартиру или в частный дом необходимо руководствоваться следующими принципами:

• Мощность устройства не должна превышать максимально разрешённое значение тока. Если будет установлен слишком мощный прибор, то при открытии крана горячего водоснабжения, возможно аварийное выключение электричества. Если необходимо обеспечить горячей водой большой дом, то в этом случае рекомендуется выбрать трёхфазное устройство. Прежде чем приобретать такой прибор следует также убедиться в том, что существует возможность подключения трёхфазной электрической сети.
• Тип управления прибором также имеет существенное влияние на принятие окончательного решения в пользу покупки определённой модели проточного водонагревателя. Электронный вариант регулирования температуры воды позволяет осуществлять более точную установку этого параметра, а также производить изменения нагрева с помощью дистанционного пульта управления.
• Внешний вид устройства, а также качество лакокрасочного покрытия имеет не самое последнее значение при выборе проточного водонагревателя. При равных технических показателях предпочтение следует отдать модели, которая идеально впишется в дизайн помещения.

Идеально впишется в любой интерьер

Если водонагреватель приобретается для установки только в ванной комнате или на кухне, то достаточно приобрести устройство мощностью около 5 кВт. Стоимость проточного устройства, в этом случае, составит всего около 2500 рублей.

Чтобы водогрейное оборудование прослужило много лет, без каких-либо отклонений в работе, рекомендуется приобретать устройства известных производителей.

Простое подключение безнапорного нагревателя

Для примера рассмотрим подсоединение к душевой кабинке. Допустим, в квартире отключили горячую воду, а срочно надо скупаться:

• душевую лейку откручивают от шланга и прикручивают его к входному патрубку холодной воды проточного нагревателя;
• для пользования водонагревателем рукоятку смесителя переключают в положение «душ»;
• чтобы пользоваться холодной водой мимо нагревателя, рукоятку смесителя переводят в положение «кран».

После появления централизованного ГВС безнапорный водонагреватель отсоединяют, а лейку накручивают на шланг смесителя душевой кабинки.

Правильная схема подключения отображена слева. Справа показано неправильное подсоединение. В схеме присутствует кран на патрубке выхода горячей воды из безнапорного водонагревателя. Запорную арматуру перед душевой лейкой нельзя ставить.

Правильное подключение напорного нагревателя

Напорный водогрейный прибор врезают возле стояка. Если позволяет разводка водопровода, подсоединение проще сделать тройником на отводе, где подключена стиральная машинка. В любом случае, возле стояка централизованного ГВС врезают шаровой кран. Во время пользования водонагревателем запорную арматуру переводят в положение «закрыто». Дополнительно краны врезают возле стояка ХВС, а также на входном и выходном патрубке проточного нагревателя.

Для подсоединения прибора от отвода на водопроводе откручивают шланг стиральной машинки вместе с краном. На резьбу отвода накручивают бронзовый тройник. В боковой выход вкручивают кран, а к нему подсоединяют шланг стиральной машины. Ко второму выходу тройника прикручивают фитинг, фиксируют кусок металлопластиковой трубы и подводят ее к крану входа холодной воды на водонагревателе.

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

1. Накопительные.
2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

Подготовительные работы

Подготовка к монтажу начинается с проверки электросети. Собственно, сделать это надо еще до момента приобретения прибора. Иначе вы можете потратить деньги впустую – купите мощный водонагреватель, а потом выясните, что сети вашей квартиры его просто не потянут.

В магазинах продаются водонагреватели проточного типа мощностью от 3 до 27 кВт.

По количеству фаз проточники делятся на:

• однофазные: их мощность не превышает 8 кВт. Эти приборы пригодны для установки в квартирах;
• трехфазные – на 12-27 кВт. С их помощью можно обеспечить горячей водой загородный дом или общественное здание.

Обычно в городских квартирах устанавливают водонагревательный прибор мощностью 6 кВт.

Для его работы потребуется тока 27 А. В старых домах электросчетчики рассчитаны на 32-40 А.

Но ведь в доме будет работать не только проточник: в быту используется большое количество электроприборов.

Если маломощный прибор выдержит старая проводка, то под мощный водонагреватель вам придется прокладывать новую.

Поэтому под водонагреватель прокладывается отдельный кабель соответствующего сечения.

Например, для прибора мощностью 6 кВт этот параметр составит 4 мм2. Для семи-восьмикиловаттного потребуется кабель сечением 5 мм2. Под более мощное устройство – 13-16 кВт – прокладывается линия сечением 10-16 кВт.

Проверить допустимую мощность сети можно следующим образом:

1. Выясните, какой автоматический выключатель установлен перед электросчетчиком – на вводе в квартиру.
2. Перемножьте две величины: номинальный ток автомата и рабочее напряжение сети.

Так, при автомате на 16 А допустимая мощность составит:

16 х 220 = 3520 (3,52 кВт).

Место установки прибора

Далее определитесь с местом установки нагревателя. На это решение большое влияние оказывает тип прибора. Безнапорные нагреватели устанавливают в точке водоразбора – над раковиной или под ней, либо сбоку от крана. При этом желательно разместить электроприбор таким образом, чтобы исключить возможность заливания его водой. Хотя модели в исполнении IP24 и IP25 имеют хорошую влагозащиту.

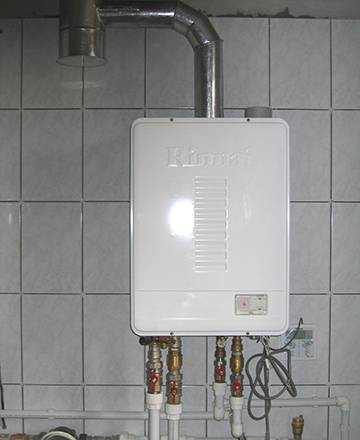

Водогрей

Место установки должно выбираться таким образом, чтобы включение, механическая регулировка напора и температуры не доставляли пользователю неудобств.

Если вы планируете провести стационарную установку нагревателя, проверьте состояние трубопровода.

Сверление отверстий под кронштейны

Завершается подготовительный этап сверлением отверстий и установкой в них дюбелей.

Кронштейны для подвешивания водонагревателя входят в комплект, так что вам остается только разметить по ним места крепления.

Делается это так:

1. Возьмите в руки уровень и карандаш, и отметьте место установки проточника.
2. Снимите верхнюю крышку с прибора, приложите к стене, выводя уровнем горизонталь и отмечая центры будущих отверстий.
3. При помощи дрели просверлите отверстия под крепеж.
4. Установите дюбели и шурупами прикрепите водонагреватель к стене.

Заводская поставка проточников обычно комплектуется крепежными изделиями. Но в некоторых случаях они не подходят – например, при навешивании прибора на стену с толстым слоем штукатурки. Поэтому заранее определитесь, какой длины метизы вам нужны и купите их отдельно.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм2. Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

>Подключение водонагревателя к водопроводу

Так как приборы бывают напорного и безнапорного типа, подключение проточного водонагревателя к водопроводу осуществляют двумя способами.

Подключение к электросети

Для подключения проточного водонагревателя к электросети используют трехжильный кабель (2 на рисунке). Безнапорную модель мощностью 3 кВт разрешается подсоединять к розетке, но обязательно должно быть заземление. Мощный прибор напорного типа подключается к отдельной линии. Ее прокладывают во время ремонта. Под проводку штроборезом нарезают канавки от места расположения водонагревателя до электрического щита.

Подсоединение проводов к клеммам осуществляют согласно цвету изоляции:

• нуль (N) – синий провод;
• фаза (L) – красный или коричневый провод;
• заземление – провод в зеленой изоляции с желтыми полосами.

УЗО и автомат защиты ставят внутри электрического щита. После монтажа электропроводки линию проверяют тестером. Контур заземления должен иметь сопротивление 4 Ом. Напряжение на водонагреватель подают после заполнения его водой, во избежание перегорания ТЭНа.

Установка проточного электрического водонагревателя

Весь процесс можно разбить на три стадии:

1. Вешаем водонагреватель на стену.
2. Подводим к устройству холодную воду.
3. Подключаем аппарат к электросети.

Что нам понадобится:

• Дрель и сверло по бетону.
• Дюбели и анкера.
• Молоток с отверткой.
• Медный трехжильный провод с двойной изоляцией. Сечение в 2,5 квадрата.
• Газовый и рожковый ключ (22).
• Евророзетка. Выбирайте с заземлением (заранее позаботьтесь, чтобы оно было подведено к точке).
• Плоскогубцы.
• Лента фум.
• Труба. В данном случае металлопластик.
• Тройник, вентиль и кран.

Обычно водонагреватели размещаются в кухне или ванной комнате. В первом случае зачастую бывает удобно установить аппарат в нижний угловой шкаф. При этом крепить устройство желательно не к стенке шкафа, а к самой стене сквозь МДФ.

Водонагреватели не любят, когда их располагают в наклонном положении или на ребре. Такие эксперименты приводят к тому, что вода, поступающая в устройство, не закрывает полностью ТЭНы, вследствие чего они быстро сгорают.

Прежде чем приступать к монтажу, необходимо разметить место креплении и дрелью просверлить отверстия под анкера. Собрать крепеж и при помощи дюбелей и анкеров зафиксировать его. Теперь можно повесить водонагреватель на место.

Установка проточного электрического водонагревателя

Весь процесс можно разбить на три стадии:

1. Вешаем водонагреватель на стену.
2. Подводим к устройству холодную воду.
3. Подключаем аппарат к электросети.

Что нам понадобится:

• Дрель и сверло по бетону.
• Дюбели и анкера.
• Молоток с отверткой.
• Медный трехжильный провод с двойной изоляцией. Сечение в 2,5 квадрата.
• Газовый и рожковый ключ (22).
• Евророзетка. Выбирайте с заземлением (заранее позаботьтесь, чтобы оно было подведено к точке).
• Плоскогубцы.
• Лента фум.
• Труба. В данном случае металлопластик.
• Тройник, вентиль и кран.

Обычно водонагреватели размещаются в кухне или ванной комнате. В первом случае зачастую бывает удобно установить аппарат в нижний угловой шкаф. При этом крепить устройство желательно не к стенке шкафа, а к самой стене сквозь МДФ.

Водонагреватели не любят, когда их располагают в наклонном положении или на ребре. Такие эксперименты приводят к тому, что вода, поступающая в устройство, не закрывает полностью ТЭНы, вследствие чего они быстро сгорают.

Прежде чем приступать к монтажу, необходимо разметить место креплении и дрелью просверлить отверстия под анкера. Собрать крепеж и при помощи дюбелей и анкеров зафиксировать его. Теперь можно повесить водонагреватель на место.
